Mood Lamp - Arduino

¿Qué es?

Este es el proceso para crear una lámpara de emociones (mood lamp en inglés). Dicha lámpara funciona de modo manual o automático. En el modo manual utiliza tres potenciómetros que ajustan los valores de RGB (red, green and blue [rojo, verde y azul en español]) al gusto del usuario. En el modo automático utiliza un sensor DHT11 que detecta la temperatura y humedad del entorno para determinar el color que el neopixel estará proyectando.

- 1 switch

- 1 placa Arduino Mega 2650

- 1 botón

- 19 cables

- 3 potenciómetros de 10k Ohm

- 1 protoboard

- 1 tira de 8 neopixeles RGB

- 1 sensor DHT11

- 1 resistencia de 1k Ohm

- Cable de 9 voltios

- 4 pinchos

- 1 tabla de MDF

- 1 tabla de acrílico

- PLS4.75

- Dremel

Realizamos un código que cumple con los requerimientos establecidos

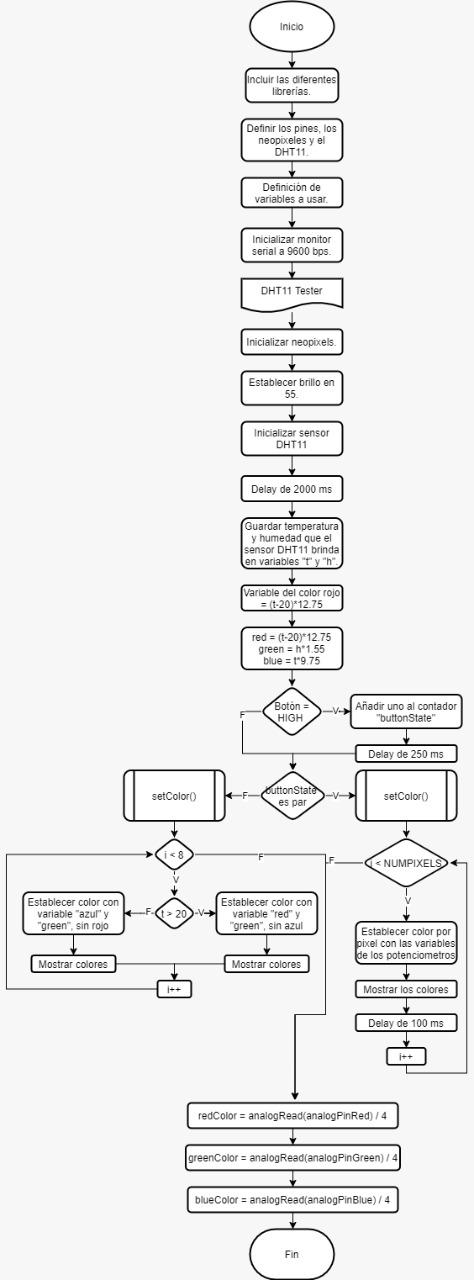

Para ilustrar los procesos eléctricos que estará realizando la lámpara de una forma más clara colocamos un diagrama de flujo.

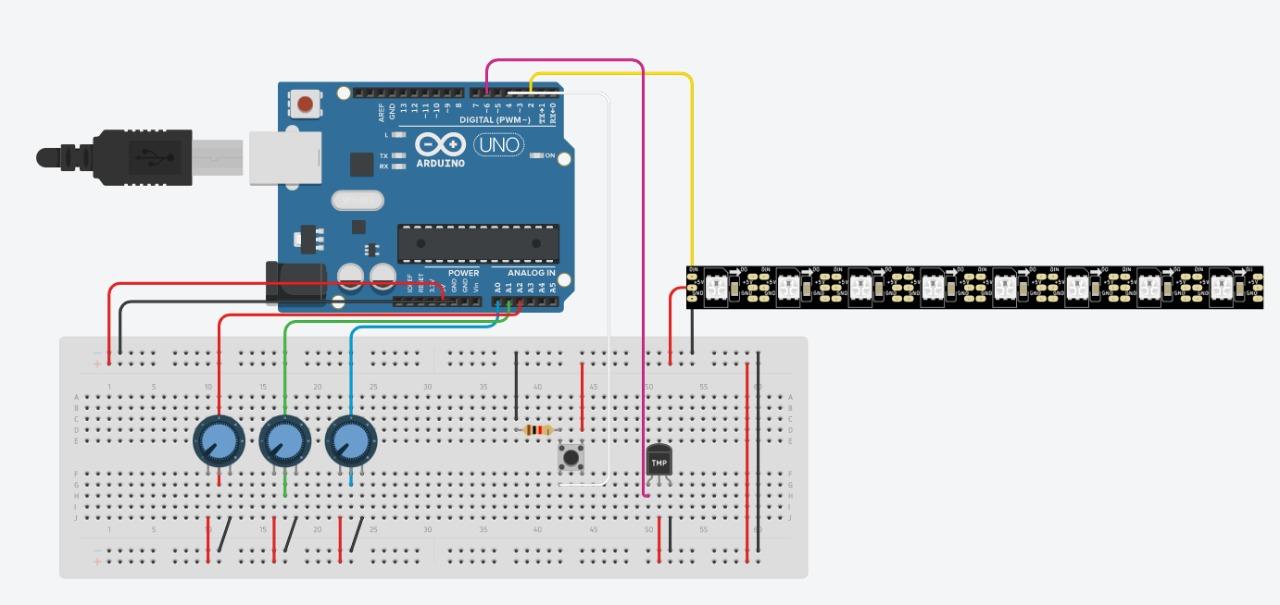

Para aclarar las conexiones a realizar para el funcionamiento adecuado de esta lámpara colocamos un diagrama esquemática al igual que una ilustración del Arduino.

1. Uso general de potenciómetros

2. Uso y lectura de sensores analógicos y digitales

3. Uso de interruptores

4. Uso de botones

5. Uso de Arduino y protoboard

6. Uso de Neopixeles

Para este inciso se utilizarán el MDF, acrílico, dremel, pinchos y el circuito completado.

- Tomar las medidas del circuito armado

- Ajustar el plano de la lámpara a las medidas del circuito

- Cortar las piezas de la lámpara en MDF

- Encajar las piezas y fijar con pegamento

- Utilizar el dremel para hacer los agujeros por los que pasarán los potenciómetros, el botón y el switch de encendido, ajustándose al circuito

- Colocar el acrílico para sellar la lámpara
