Molde De Silicona Pikachu

Buenos dias, mediante este instructable te enseñaré a diseñar en 3D mediante el software Autodesk Fusion 360 un molde de silicona. Espero que te sirva y lo disfrutes para que puedas desarrollar el proyecto de la mejor manera.

• Autodesk Fusion 360.
• Computadora.
• Fresadora.

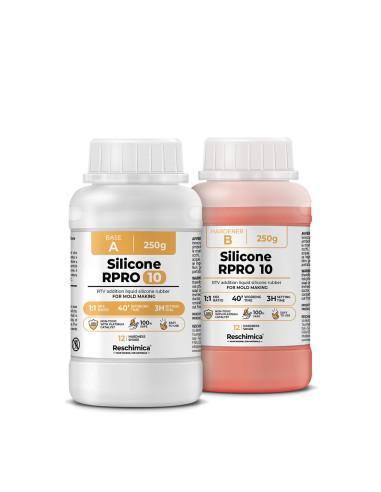

• Silicona médica

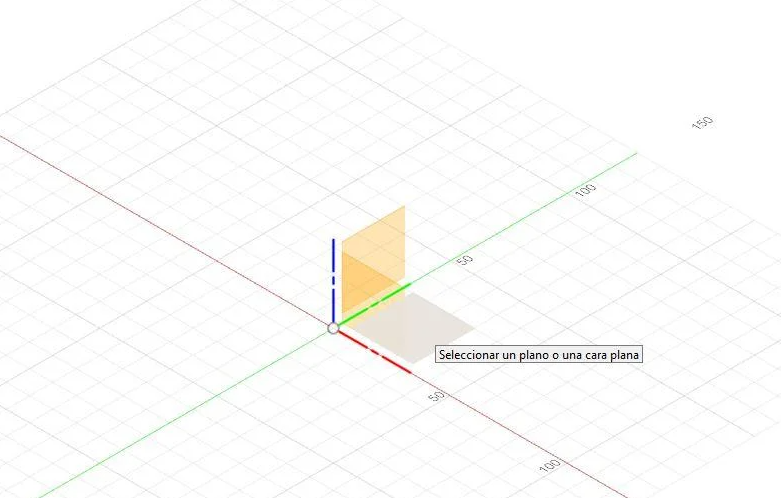

Primero seleccionamos "Crear boceto" y colocamos el plano mostrado en la imagen; luego con la ayuda de la herramienta "Rectángulo por 2 puntos" creamos la base con las medidas mostradas y damos click en TERMINAR BOCETO.

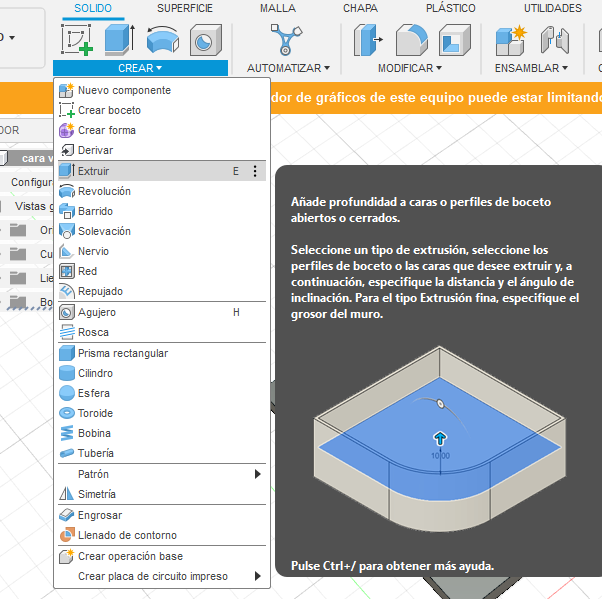

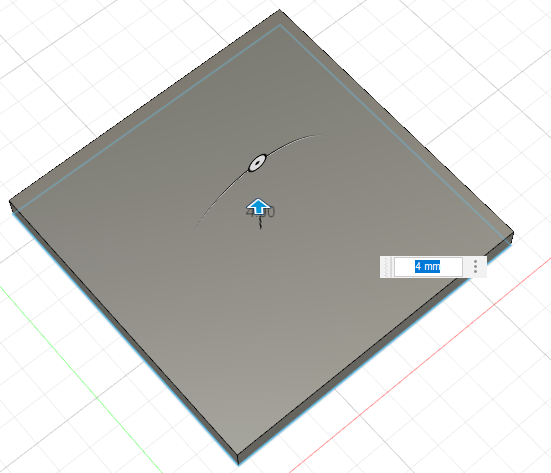

Una vez termindo el boceto extruimos 4mm, luego buscamos una imagen que nos guste para trabajar (cara de pikachu). Es recomendable elegir una imagen que fácil y sencilla de realizar.

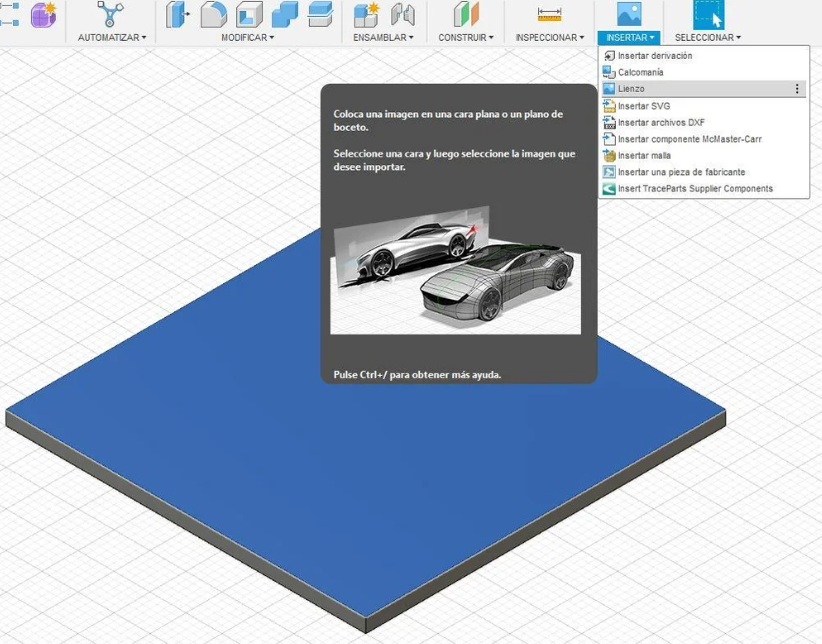

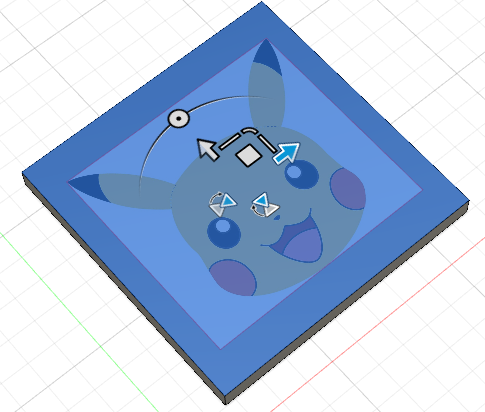

Vamos a Insertar y seleccionamos "Lienzo", luego acomodamos la imagen en la base.

Creamos el boceto de la imagen con la opcion spline, lo pasamos por los bordes de nuestra imagen y nos tendria que quedar de la siguiente forma.

Al igual que en el paso 2, extruimos 4mm para que la primera capa este sobresalida y tome la forma.

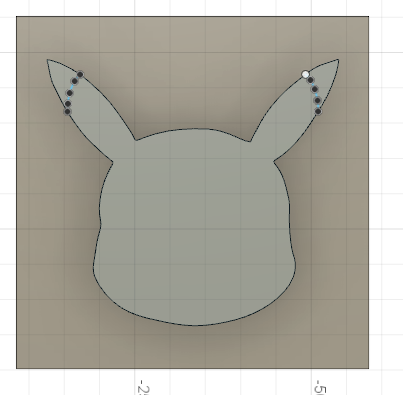

Ahora de la misma forma que el rostro, haremos lo mismo con las orejas, con la ayuda de la herramienta lienzo trazamos los bordes de esta.

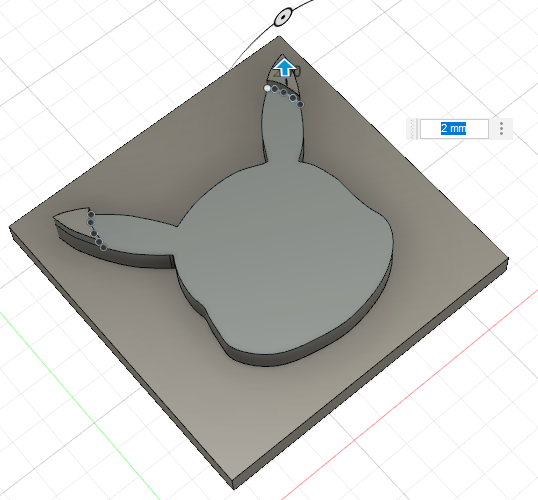

Agarramos la parte de las orejas y en vez de extruirlo 4mm, lo haremos con 2mm.

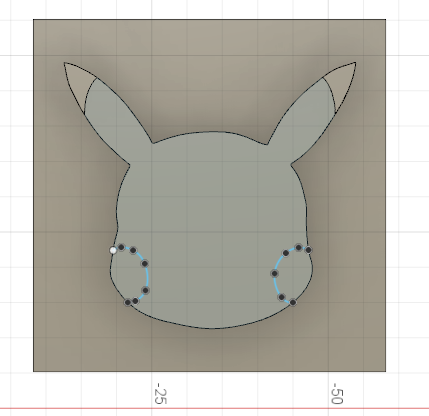

El trazado con la ayuda del spline lo haremos ahora con la parte de las mejillas.

Y de la misma forma, extruimos en 2mm las mejillas.

Agarramos la herramienta de spline y ahora lo trazaremos en la parte de la boca.

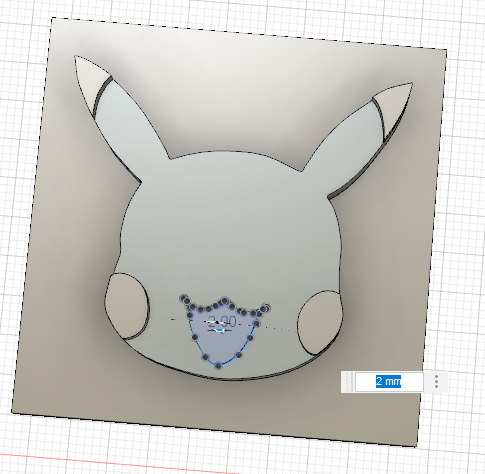

Extruimos la parte de la boca con 2mm.

Agarramos la herramienta de spline y ahora lo trazaremos en la parte del fondo de la boca.

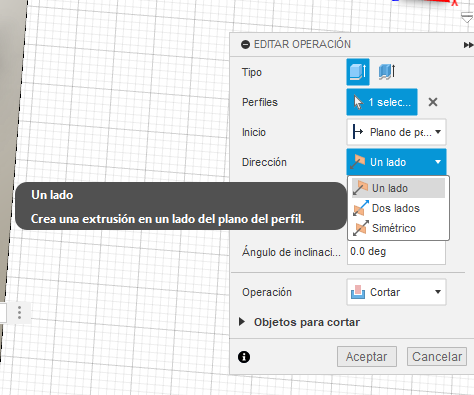

Extruimos la parte del fondo de la boca con 2mm, pero de una forma distinta, a diferencia de los otros ahora en la opción "dirección", vamos a poner "un lado", para que así podamos realizar la obstrucción pero para adentro (-2mm).

Agarramos la herramienta de spline y ahora lo trazaremos en la parte de la lengua.

En este paso haremos lo mismo que el paso 13, pero a diferencia del -2mm, hacemos -1mm, y quedaria de esa forma.

Con la herramienta spline, trazamos la nariz.

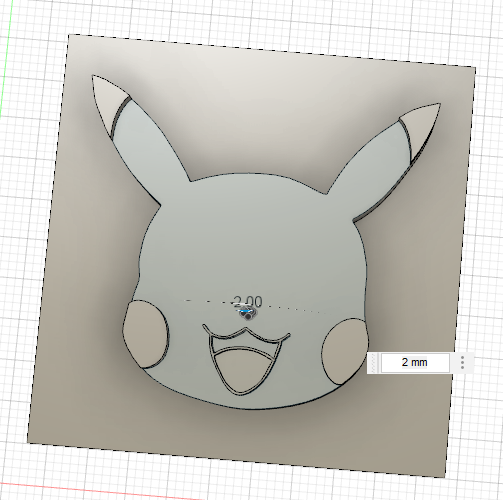

Extruimos la parte de la boca con 2mm, sin modificaciones, asi como hicimos el paso 9.

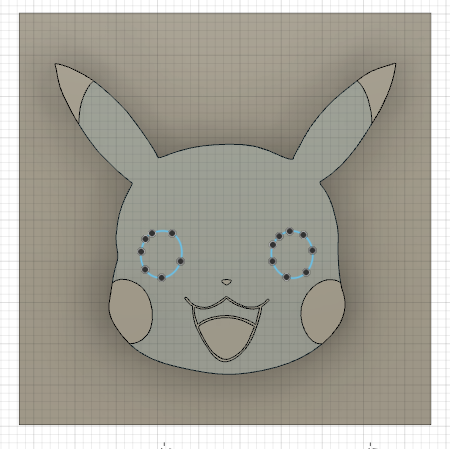

Como hicimos las anteriores veces, aquí agarramos la herramienta lienzo y trazamos los ojos, para que luego extruyamos 2mm.

Agarramos la herramiento "lienzo" y empezamos a trazar la pupila, despues extruimos de la misma forma que en el paso 13, con unas extrucción de 2mm. Este mismo proceso lo haremos con la pupila derecha.

Primero seleccionaremos la base y crearemos un boceto como se muestra en la imagen. Luego lo extruiremos por los dos lados 4mm para abajo y 10mm para arriba.

Con la ayuda de la herramienta empalme vamos a redondear las 4 aristas del borde, para darle un diseño mas llamativo, a gustos personales (yo lo hice con 3.5mm).

Con la ayuda de la herramienta "combinar" vamos a unir todos los cuerpos, lo cual es necesario para poder visualizar el trabajo.

Y listo, puedes disfrutar tu trabajo, solo faltaria llevarla a la impresora 3D y ya estaria.
