Modelo 3D, Molde De Chocolate

Imagen de WhatsApp 2023-06-06 a las 20.32.03.jpg
Imagen de WhatsApp 2023-06-06 a las 20.38.03.jpg

En este proyecto daremos a conocer de forma básica como crear un molde de chocolate en fusion 360, para luego pasarlo en una impresora 3D

Supplies


-Monitor

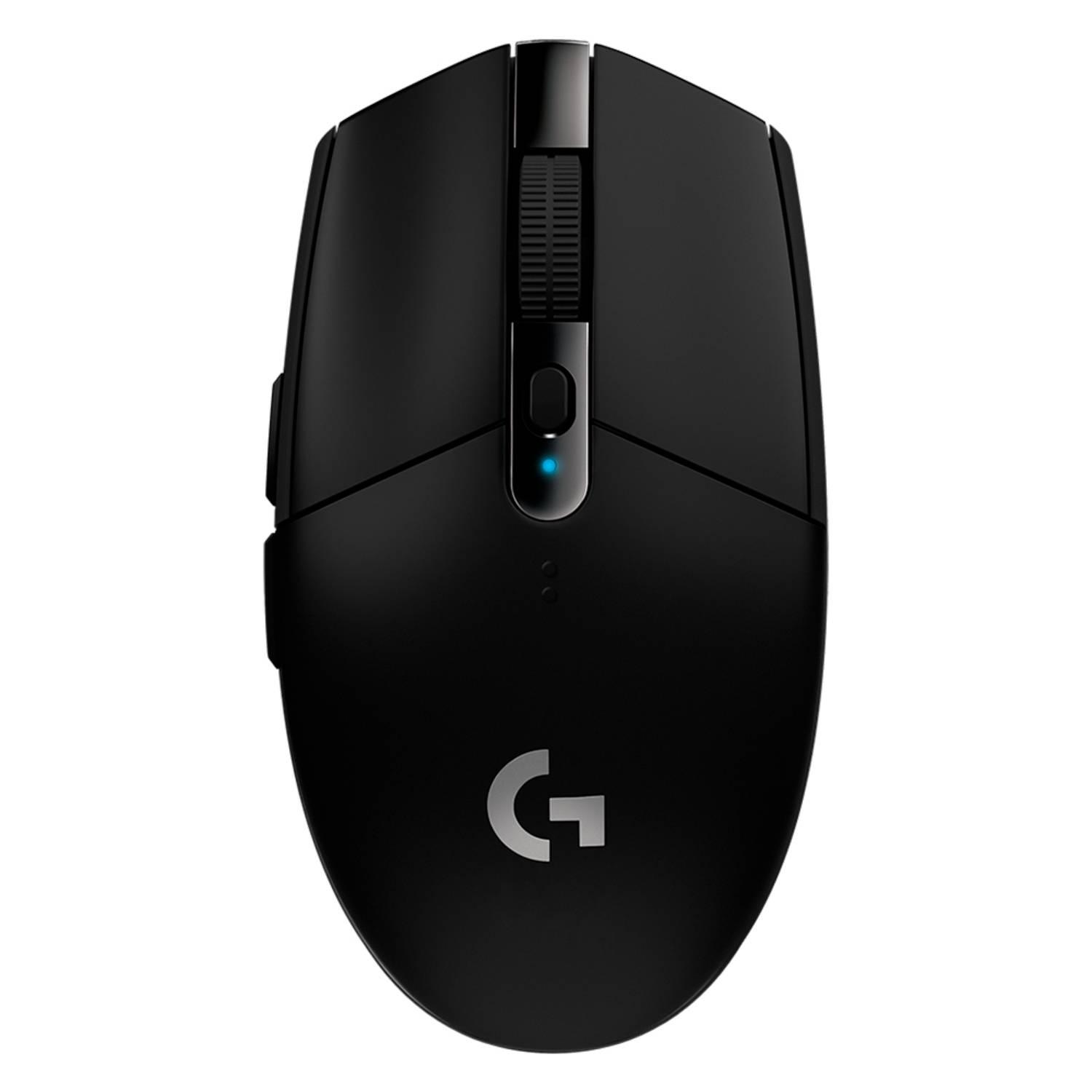

-Mouse

-Teclado

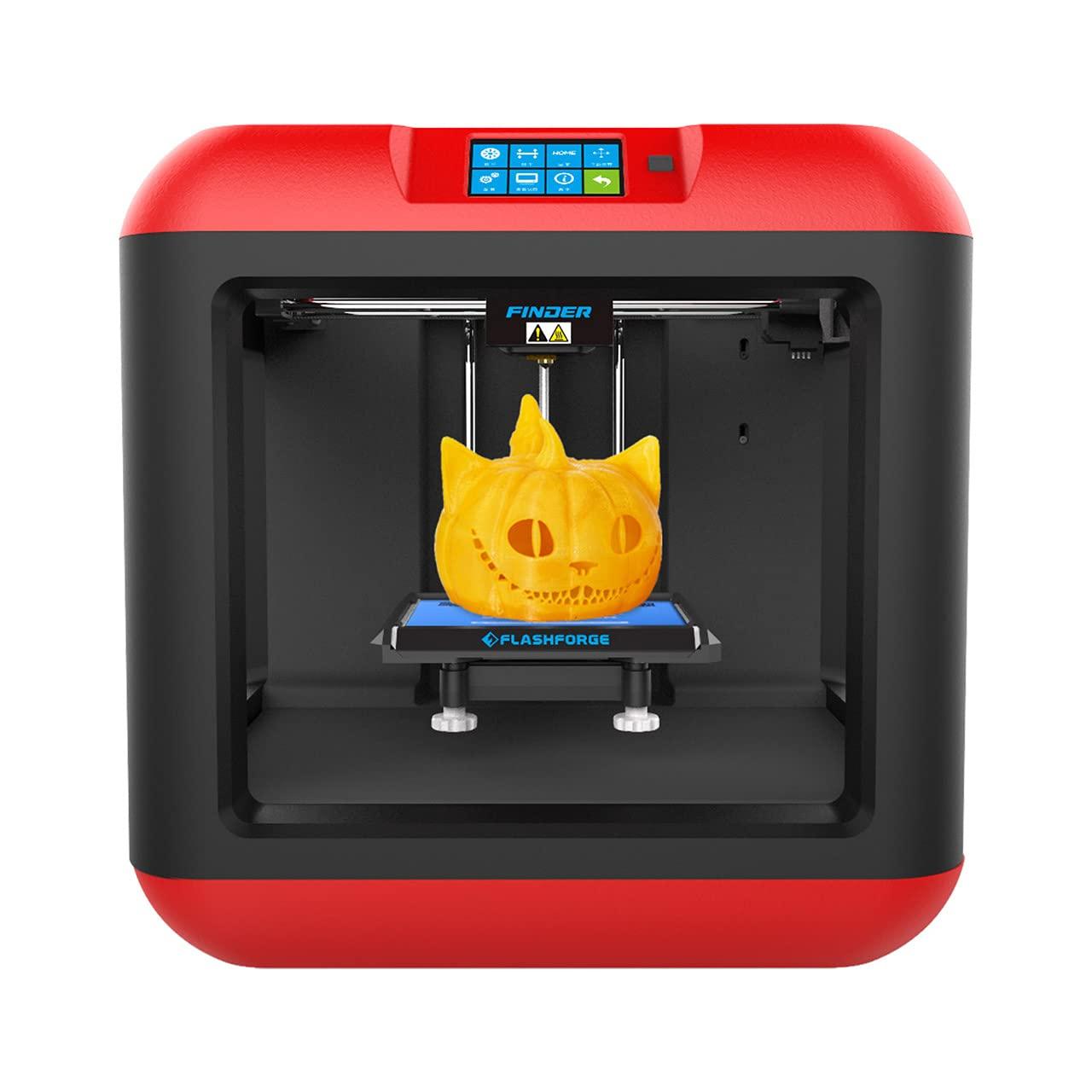

-Impresora

-Fusion 360

Descargamos La Imagen


Descargamos una imagen que tomaremos de referencia para nuestro modelo

Abrimos Fusion 360


Usamos el programa fusion 360 para la creacion del modelo.

Creamos Un Proyecto


Un nuevo proyecto desde cero para el trabajo limpio y ordenado.

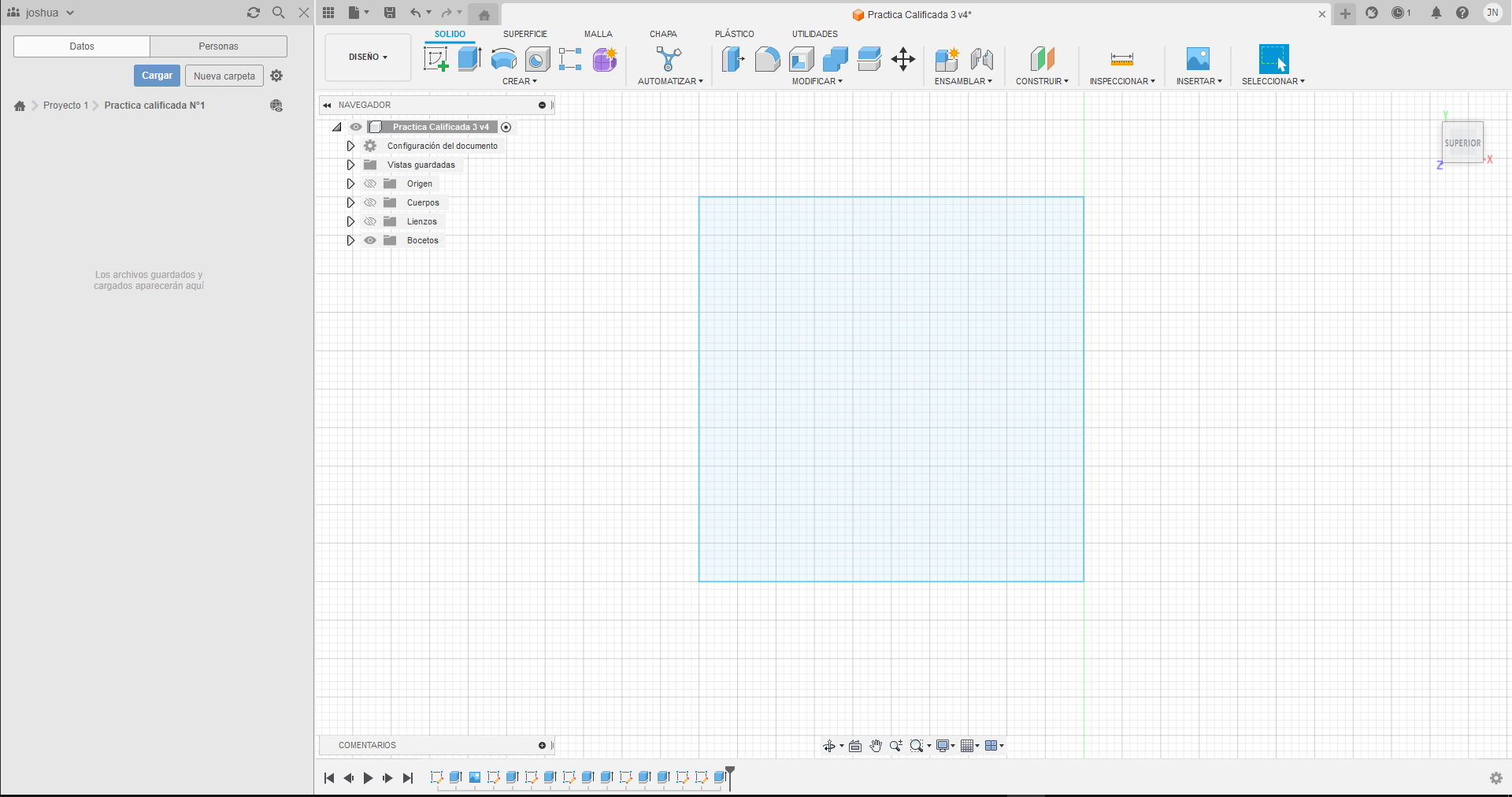

Creamos Un Boceto


Creamos un nuevo boceto que será la base para empezar, comenzaremos creando un cuadrado de 50x50 mm el cual servira como base para el molde para chocolate

Insertamos La Imagen


Insertamos la imagen previamente buscada y guardamos, seleccionando el cuadrado creado anteriormente, insertamos la imagen que descargamos y ajustamos el tamaño para que la imagen quede centrada

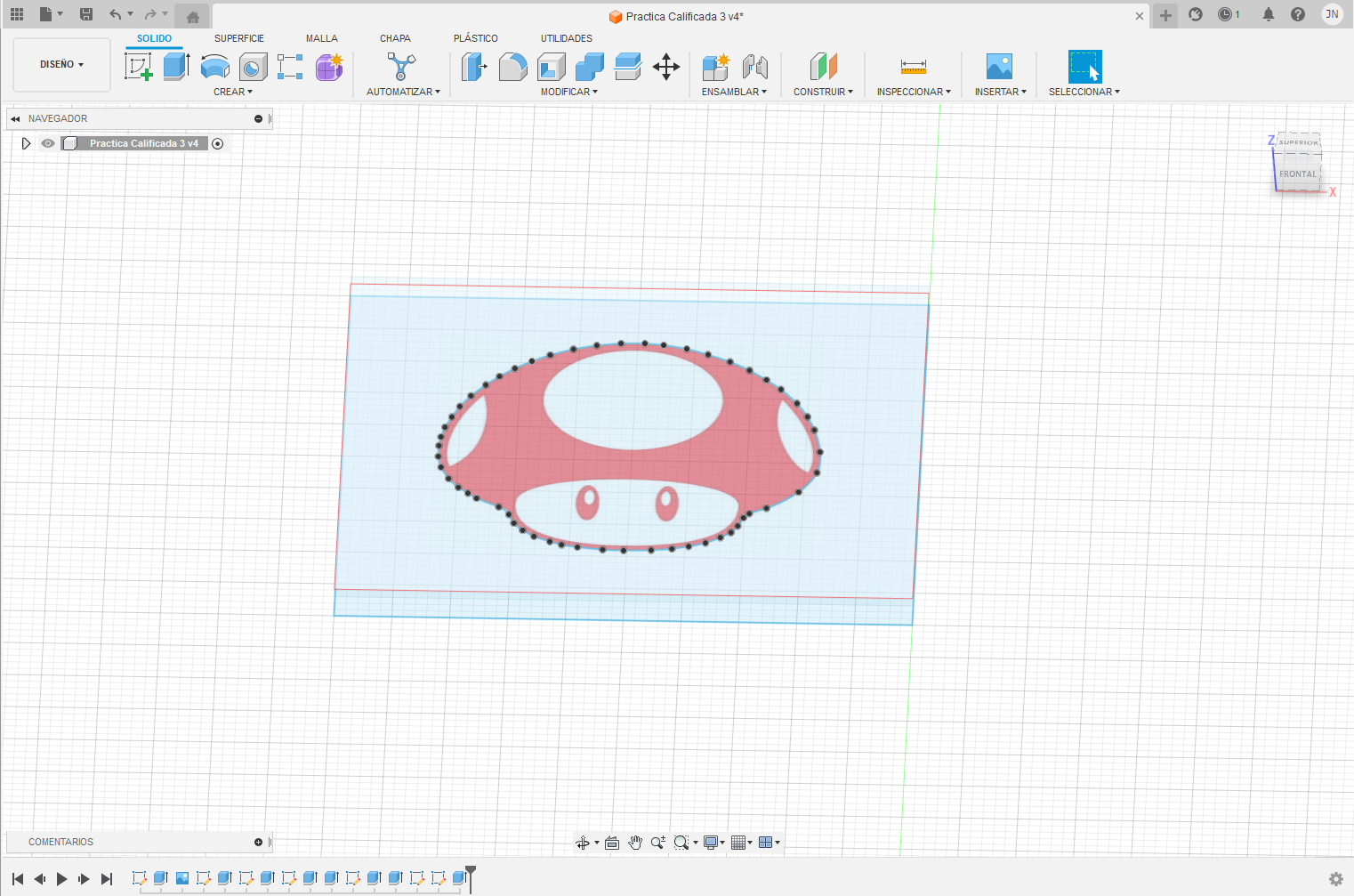

Delineamos La Imagen


Usando la herramienta spline delineamos la imagen comenzando desde el exterior (contorno) para haci tener la primera capa de nuestro molde

Extruimos La Primera Capa


Usando la herramienta extruir procederemos a darle un volumen de 2mm a nuestra primera capa.

Boceto Segunda Capa


Seleccionando la primera capa ya extruida creamos un nuevo proyecto en el cual iran los demas detalles de la imagen

Segundo Delineado


En este nuevo proyecto creado procederemos a delinear (usando la herramienta spline) los detalles faltantes de nuestra imagen.

Segunda Extrusión


Una vez asegurados que todos los puntos y el diseño sea limpio usando la herramienta extruir le damos u valor de 2 mm por separado a cada una de las partes delineadas según nuestra imagen usada.

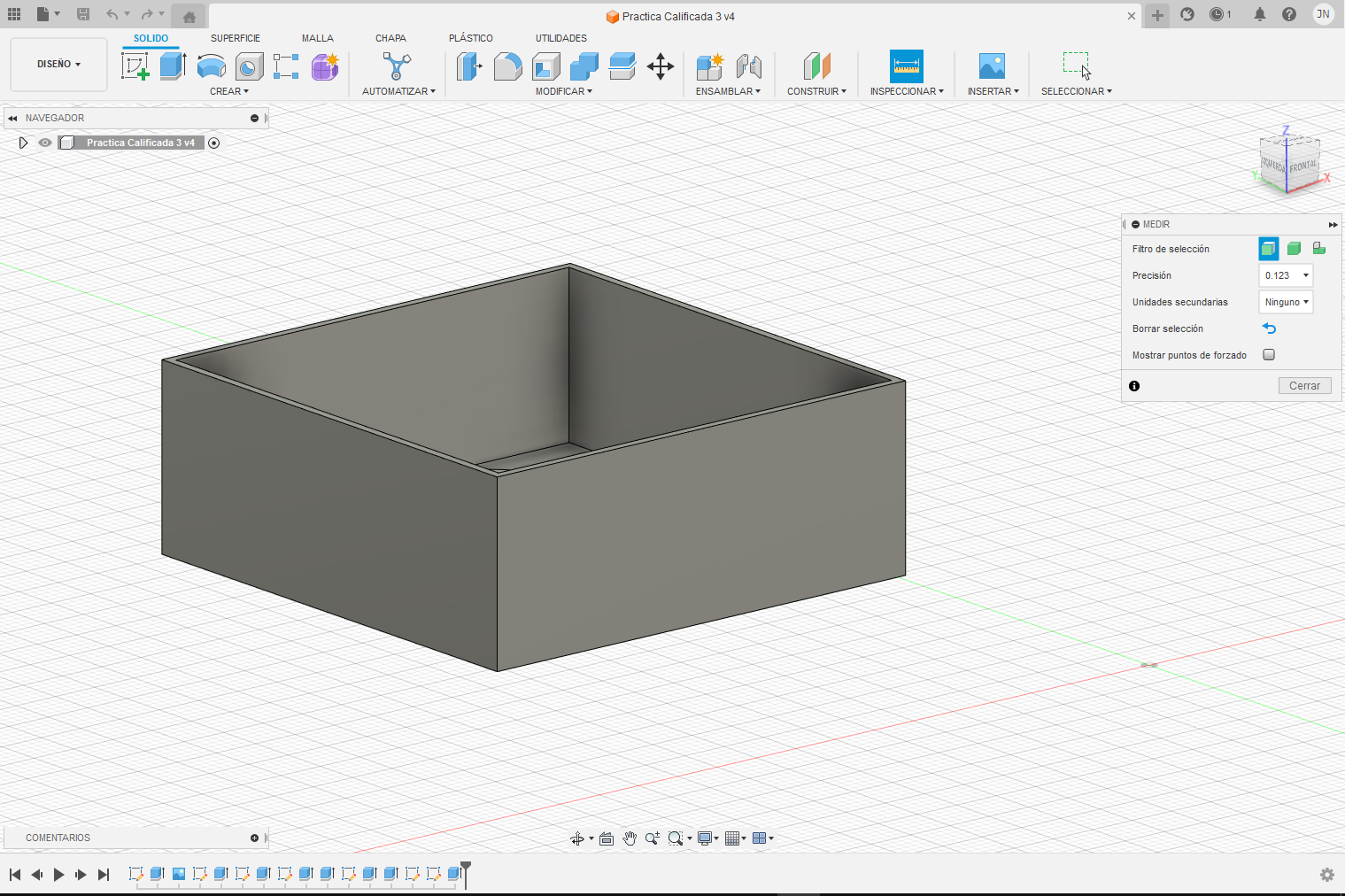

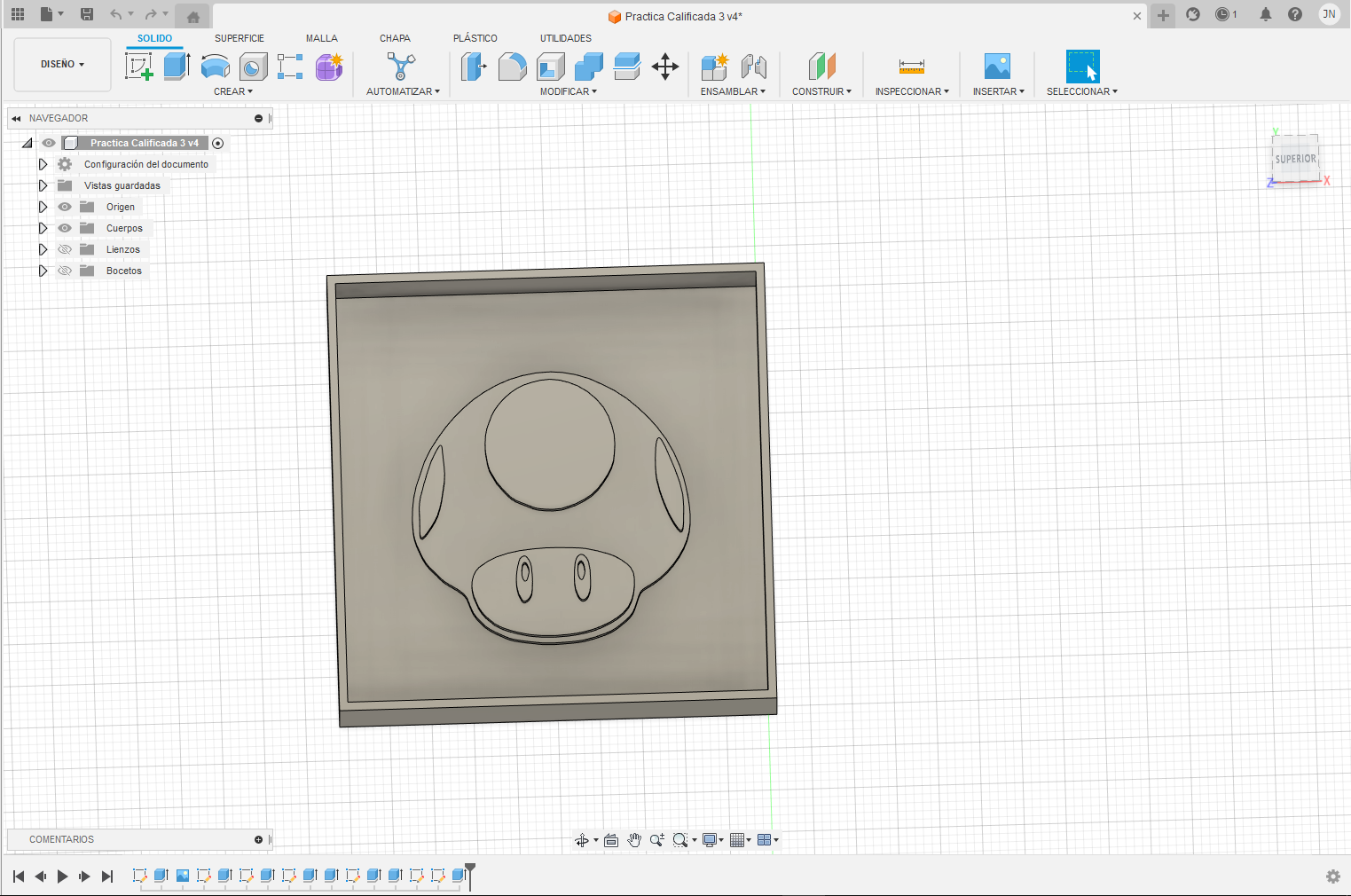

Muros De Contención


Usando la herramienta modificar y crear colido creamos los muros de contención, elegimos los parámetros de grosor y altura.

Extrusión Positiva Y Negativa


Extruimos los muros de contención tanto de manera positiva como negativa para que no existan agujeros en el molde final.

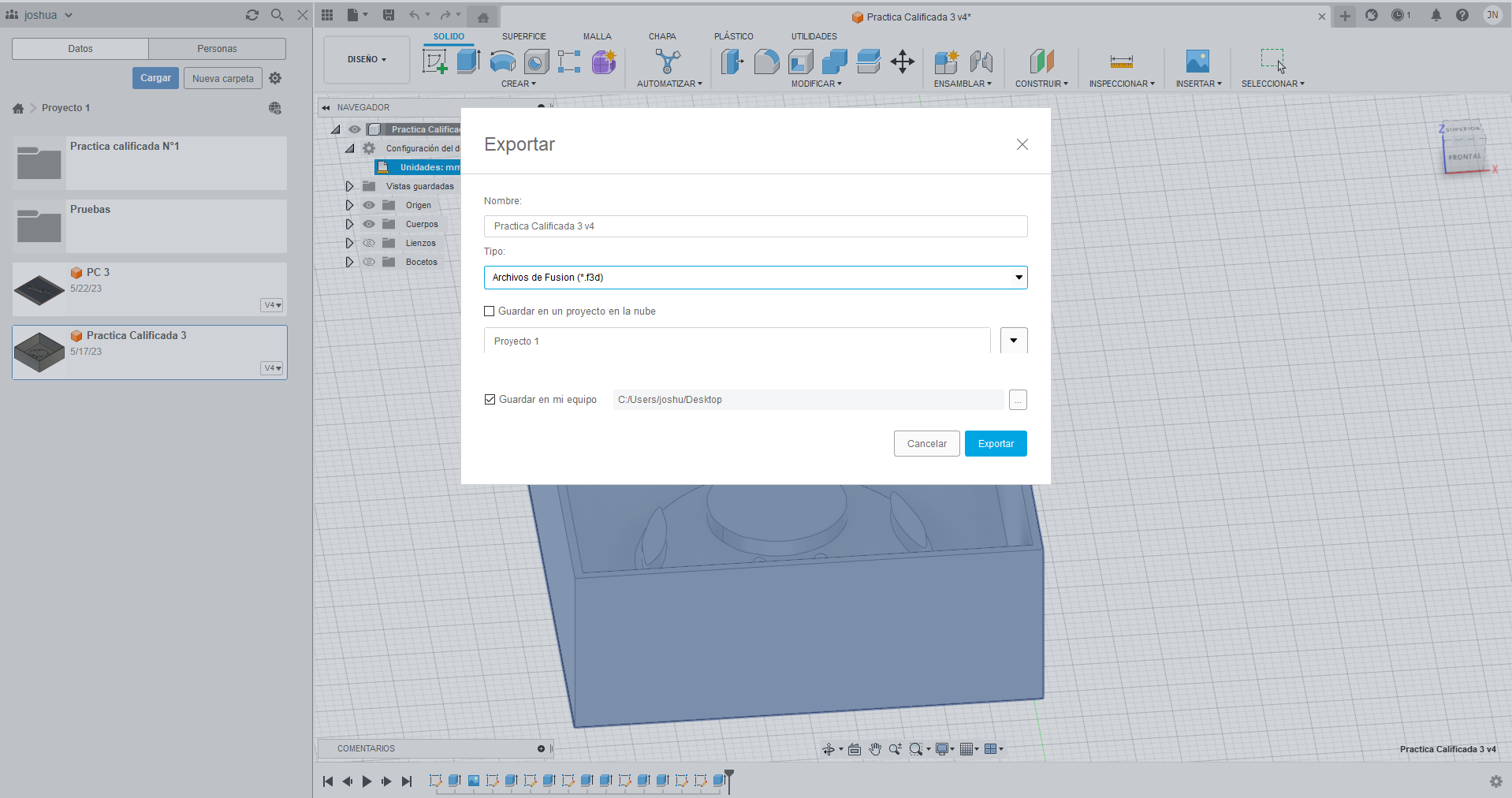

Guardamos El Proyecto STL


Una vez que estés satisfecho con el diseño del molde, exporta el archivo en formato STL ve a la pestaña "Fabricar" en Fusion 360 y selecciona "Exportar". Asegúrate de seleccionar la configuración adecuada para la exportación, como la resolución y la orientación del modelo, guarda el archivo STL en tu computadora.

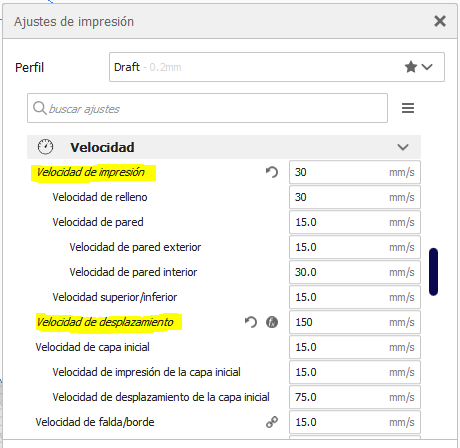

Configuración En Impresora 3D


Luego de haber configurado todos los parámetros de le impresora 3D procederemos a mandar a imprimir nuestro trabajo.

Impresión 3D

Imagen de WhatsApp 2023-06-06 a las 21.26.27.jpg

para el llenado de silicona en el molde procederemos a mesclar los componentes A Y B en relación 50% (A Y B) del envase en el cual mezclaremos estos componentes, al crearse una mescla homogénea procederemos a vaciar en nuestro molde.

Vaciado De La Silicona


Luego de llenar el envase de silicona esperamos unos 40 minutos para realizar la extracción de esta misma con extremo cuidado de no romper el molde ni la silicona.

Extracción De La Silicona

Imagen de WhatsApp 2023-06-06 a las 20.38.03.jpg

Al tener el molde de la silicona el proyecto estará concluido, solo quedaría el vaciado de chocolate en nuestro molde realizado en fusion e impreso en 3d.

Final


Disfruta de tu molde de chocolate :3
