Microscopio

Próximamente actualizaremos el control del floppy, que en este caso controla el enfoque del microscopio, utilizando un Intel Galileo y 2 botones...

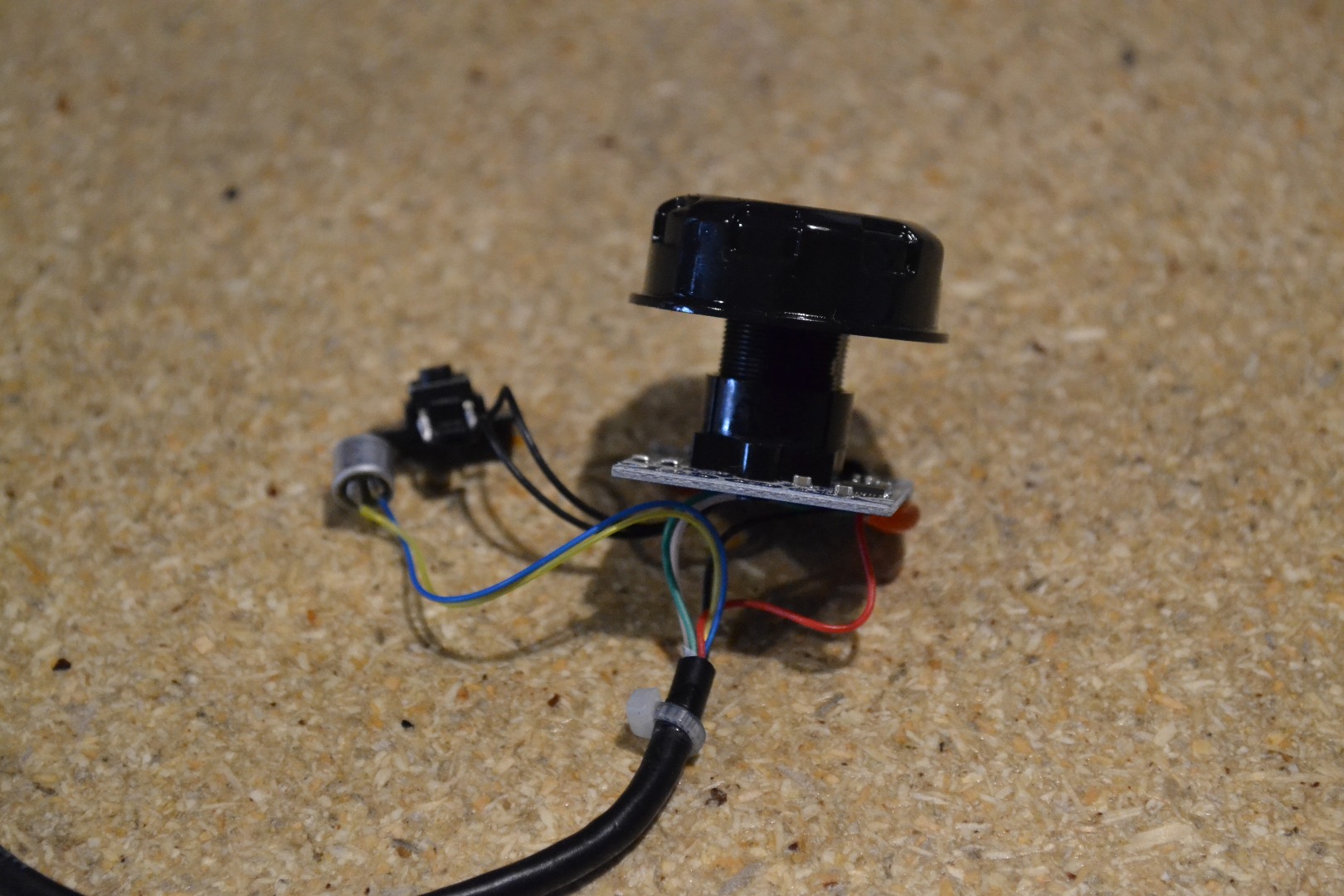

Empezaremos por abrir nuestra webcam y extraer la parte que contiene el lente, notamos que está unido a una placa y a un cable USB (debe de permanecer con todo excepto con "el cascaron").

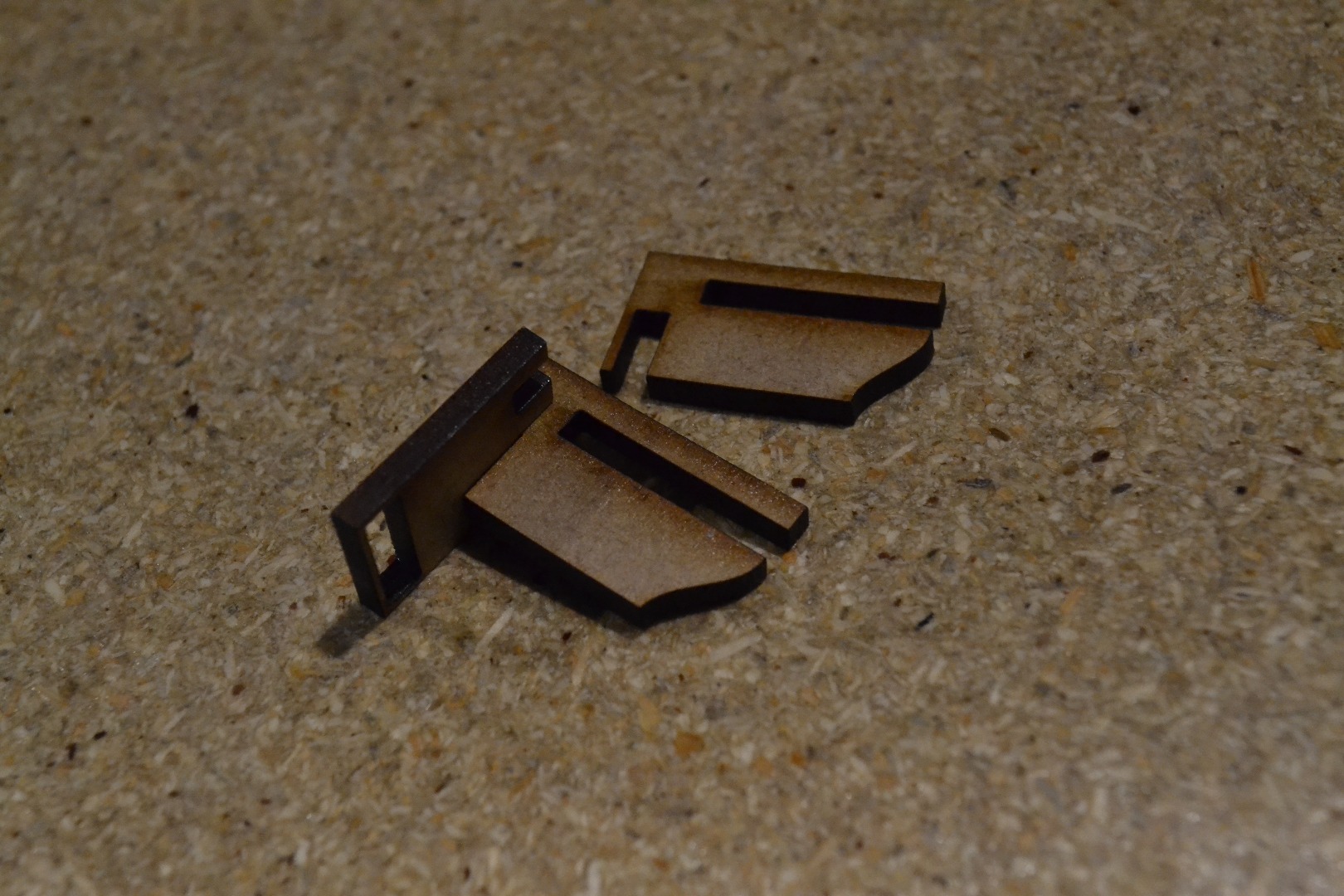

Cortamos una piezas en MDF mas o menos como las de la primer foto, procuramos que tenga unos espacios para colocar el acrílico donde podremos poner lo que vamos a observar en el microscopio. Utilizaremos la parte de en medio del Floppy para colocar lo que cortamos en MDF y lo ajustaremos con unos pequeños tornillos para que esté estable (con el acrílico, el objetivo será ajustable).

nota: adjuntamos el contorno del corte MDF en formato de corte láser.

Cortamos una base rectangular de MDF (puede ser del tamaño del Floppy) y se la pegaremos al él.

Ya que esté, pegamos la placa de la Webcam a la base (el lente dirigido hacia arriba), puede ser con silicón. Todo lo que tenemos de la Webcam lo vamos a pegar sobre la base (botón de encendido y apagado). El cable USB lo podemos pasar por detrás para que no estorbe.

Pegamos con silicón unos leds superficiales a un rectángulo pequeño de MDF, estos leds van a tener un cable con un conector de pilas, para que pueda obtener energía y encender.

Sobre la primer pieza de MDF vamos a colocar otra pero esta va a ser más larga y tendrá más espacios para poder colocarse la tablita y ajustarse la intensidad de iluminación (adjuntamos el contorno del corte MDF).

Finalmente podemos conectar el cable a la computadora y obtener una imagen de lo que colocamos sobre el acrílico.

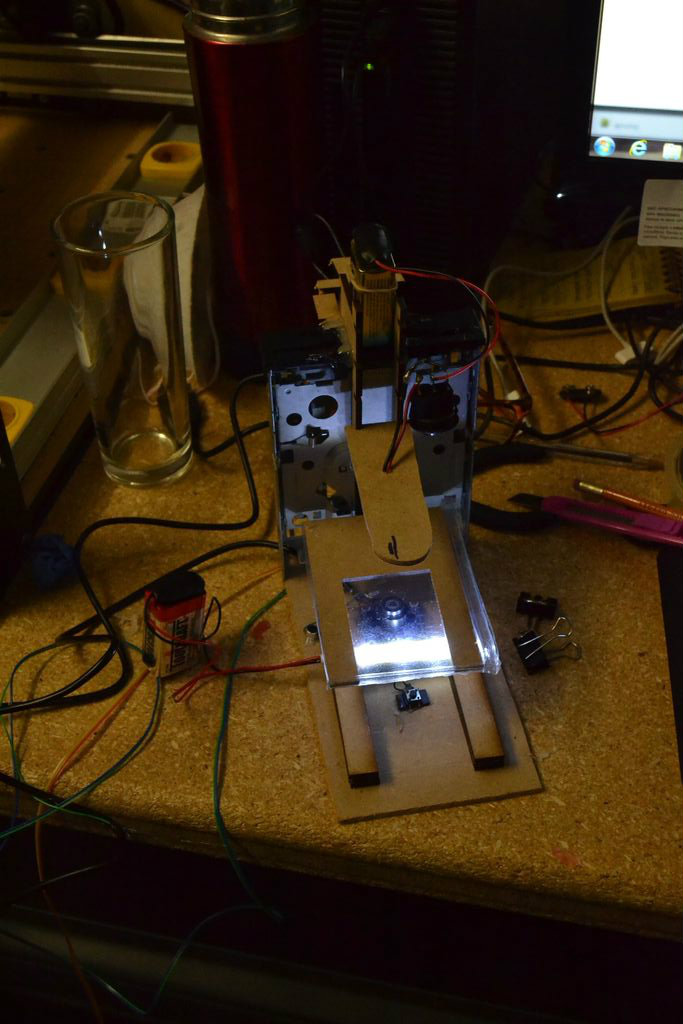

Podemos ver el resultado en una foto.

Ya podemos observar lo que sea en el microscopio.
