Metal Rod Bender
Metal Rod Bender
Pictures of Wire Bender / Bilder På Trådböjare
Pictures of Wire Benders.The wire bend is able to bend a Ø3mm hard TIG wire to a circular shape.
Bilder på Trådböjare. Trådböjaren klarar att böja en Ø3mm hård Tigtråd till en cirkulär form.
Ramverk Ek / Framework Oak
I have used oak for the plate, but it goes well with any other hard wood.
The drawing is in two variants Alt1 if you have access to a lathe. Alt2 if you don't.
I have used a cutter to make the tracks in the oak disc, but it goes with an over-cutter, which you control against a ruler.The length of the tracks is of little importance, but they are not too short.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
Jag har använt ek till plattan, men det går bra med något annat hårt träslag.
Ritningen är i två varianter Alt1 om du har tillgång till en svarv. Alt2 om du inte har det.
Jag har använt en fräs att göra spåren i ek-skivan, men det går med en överhandsfräs, som du styr mot en linjal. Längden på spåren har inte någon större betydelse, bara de inte är för korta.
Justerskruv / Adjustment Screw
The drawing is in two variants Alt1 if you have access to a lathe. Alt2 if you don't.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
Ritningen är i två varianter Alt1 om du har tillgång till en svarv. Alt2 om du inte har det.
Drivaxel / Drive Shaft
The drawing is in two variants Alt1 if you have access to a lathe. Alt2 if you don't.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
Ritningen är i två varianter Alt1 om du har tillgång till en svarv. Alt2 om du inte har det.
Drivhjul / Drive Wheel - Justerplatta / Adjusting Plate
The drawing is in two variants Alt1 if you have access to a lathe. Alt2 if you don't.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
Ritningen är i två varianter Alt1 om du har tillgång till en svarv. Alt2 om du inte har det.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
Justerplatta / Adjusting plate undersida.
The screw should slip in the Ø4.2mm hole so that the screw can be tilted.
Skruven ska glappa i Ø4,2mm hålet, så att det går att luta på skruven.

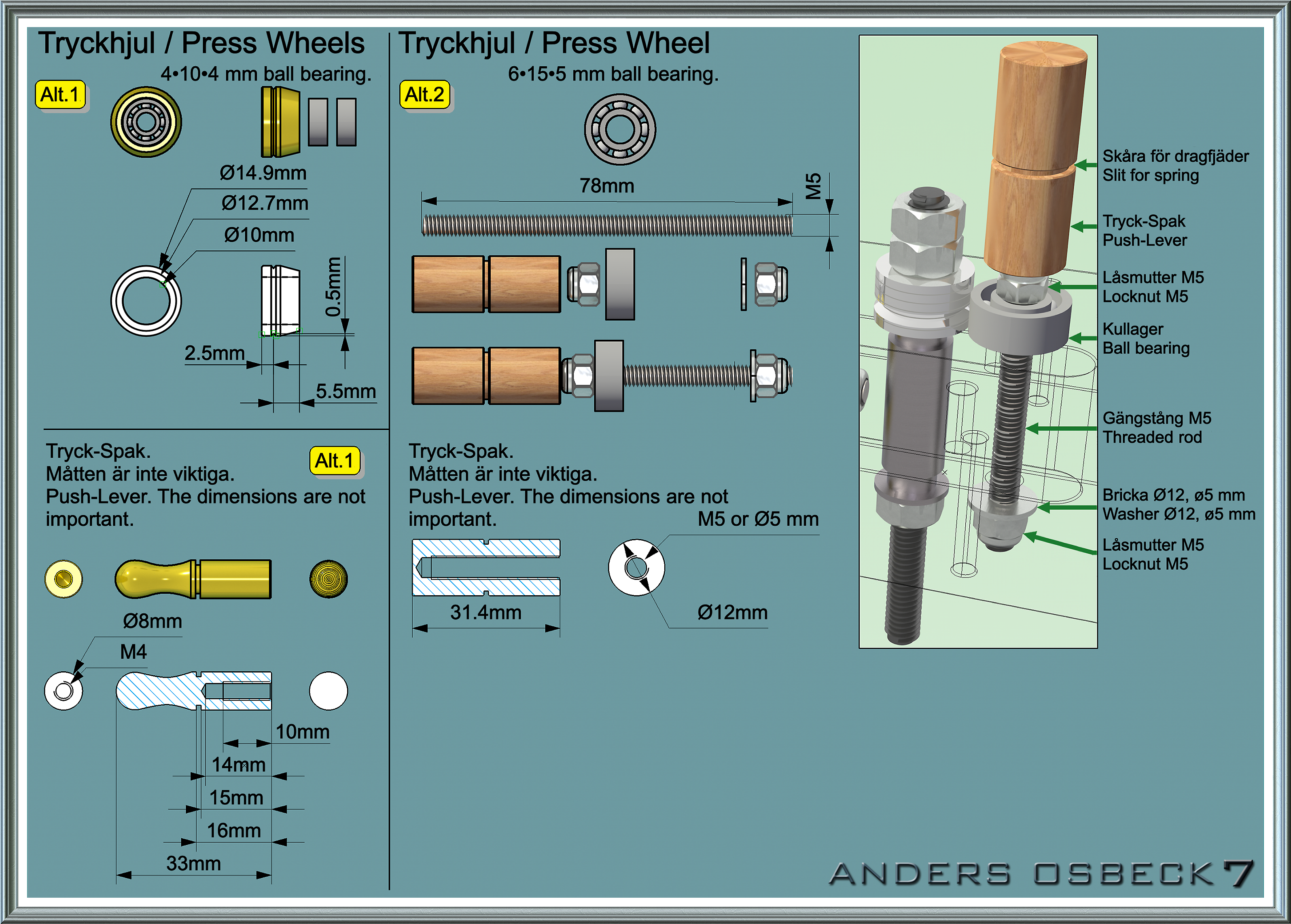

Tryckhjul / Press Wheels
Tryckhjul / Press Wheels
The Press wheel is most needed on thin wires, which are not pressed hard enough against the drive wheel.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
Tryckhjulet behövs mest på tunna trådar, som inte pressas tillräckligt hårt mot drivhjulet.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
The drawing is in two variants Alt1 if you have access to a lathe. Alt2 if you don't.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
Ritningen är i två varianter Alt1 om du har tillgång till en svarv. Alt2 om du inte har det.
Styrning Tråd/stång / Steering Rod
The thread would like to twist, and to prevent it to some extent, it will pass between a couple of plates.You can have more plates that control more turns.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
Tråden vill gärna vrida sig, och för att i någon mån hindra det, så får den passera mellan ett par plåtar. Man kan ha fler plåtar som styr fler varv.
