Mesita De Centro

Hola hoy vamos a crear una mesita de centro personalizado en el programa Autodesk Fusion 360, ya que una mesa de centro junto al sofá se ha convertido en uno de los elementos imprescindibles del salón. Como ya hemos mencionado hoy se da prioridad a la comodidad y destinar estos ambientes a su uso diario, para compartir con los momentos de relax y descanso mientras vemos una película, leemos un libro o para trabajar en casa.

¡Iniciemos!

- Computadora portátil

- Ratón

-Autodesk Fusion 360

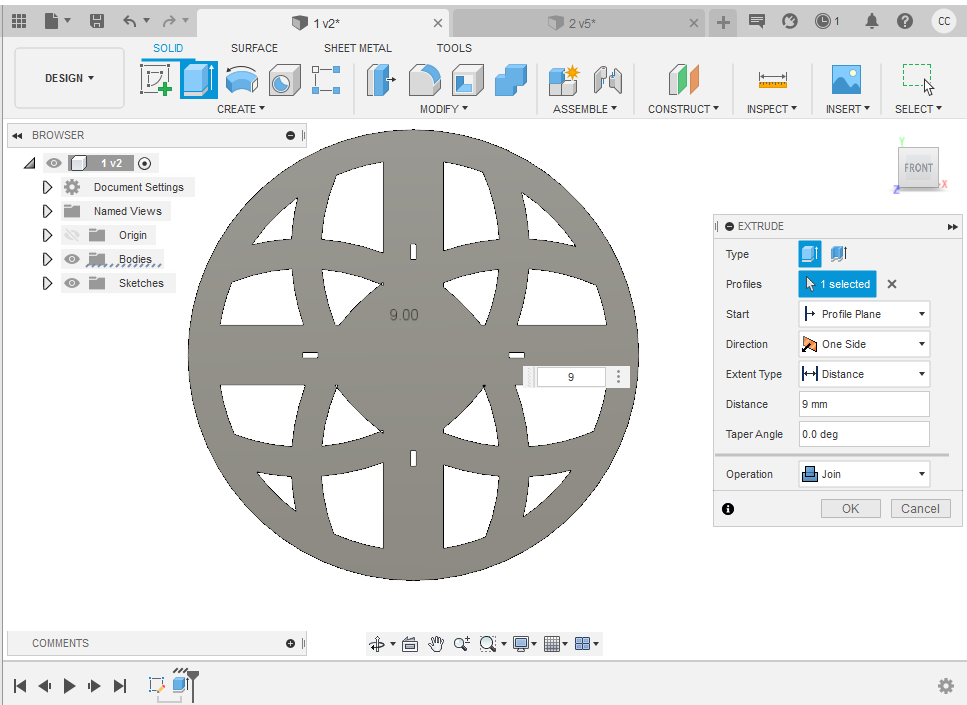

Para el tablero de la mesa debemos hacer un círculo de 750 mm y un círculo de 650 mm de radio. Luego hacemos 4 círculos más de las mismas medias a una distancia de 250 en cada lado del círculo del medio al igual que en la parte inferior y superior con una distancia de -250. Después de seleccionar todo y moverlo a un ángulo de 90 °. Trazar desde el punto medio un rectángulo de 500 x 50 mm en el lado vertical como horizontal formando una cruz. Luego empezamos a cortar hasta que quede como la imagen superior.Desde el punto medio de la figura trazamos una línea de 185.155 mm, trazamos una línea hacia la derecha 4.5 mm, luego otra línea horizontal hacia la izquierda de 25 mm, otra vertical hacia abajo con 9 mm, una línea hacia la derecha de 25 mm y por último una línea de 4,5 mm, así formando un rectángulo. Hacemos el mismo procedimiento al lado opuesto y en el vertical de la figura. Le das finish sketch. Seleccionamos la figura y le damos extrude y ponemos 9 mm. Le damos click derecho, vamos a "Appearance", sale una pestaña y buscamos la carpeta que dice "Wood", encontramos una cajita que dice "Cherry" le damos click y ya tenemos nuestro tablero.

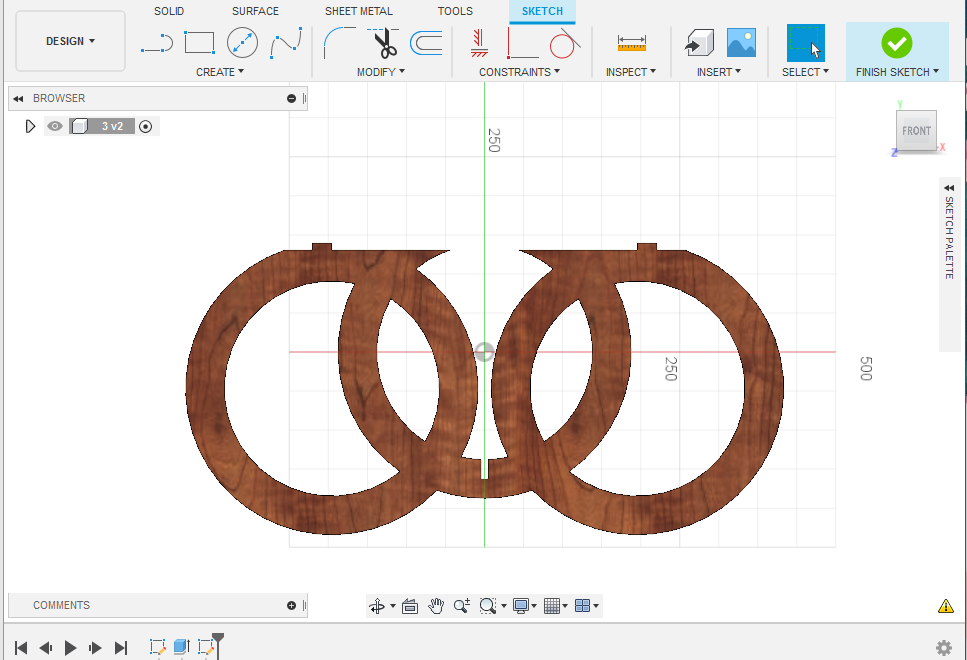

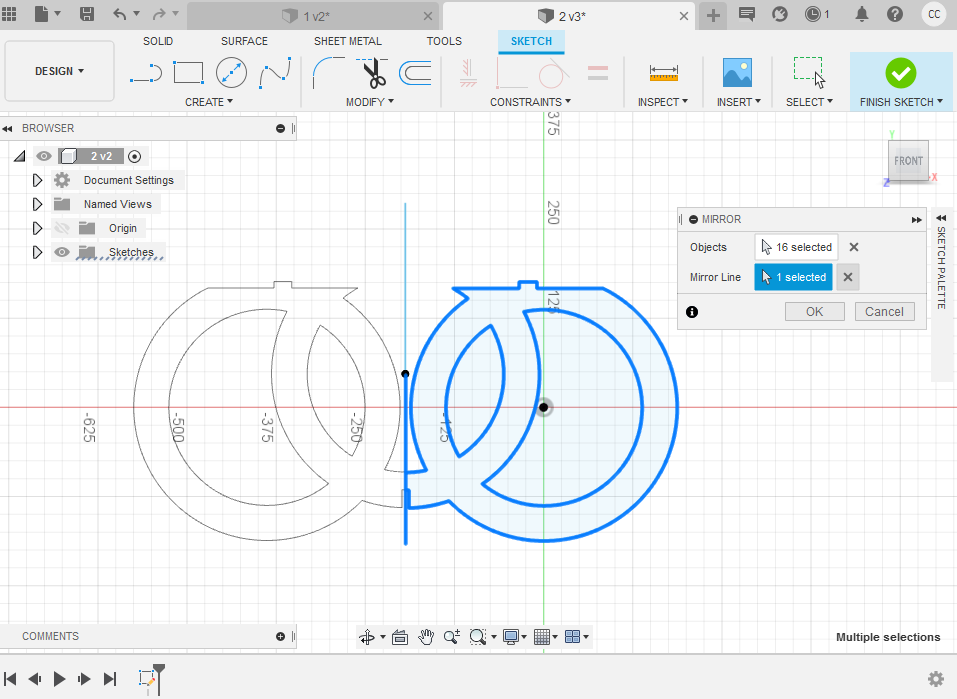

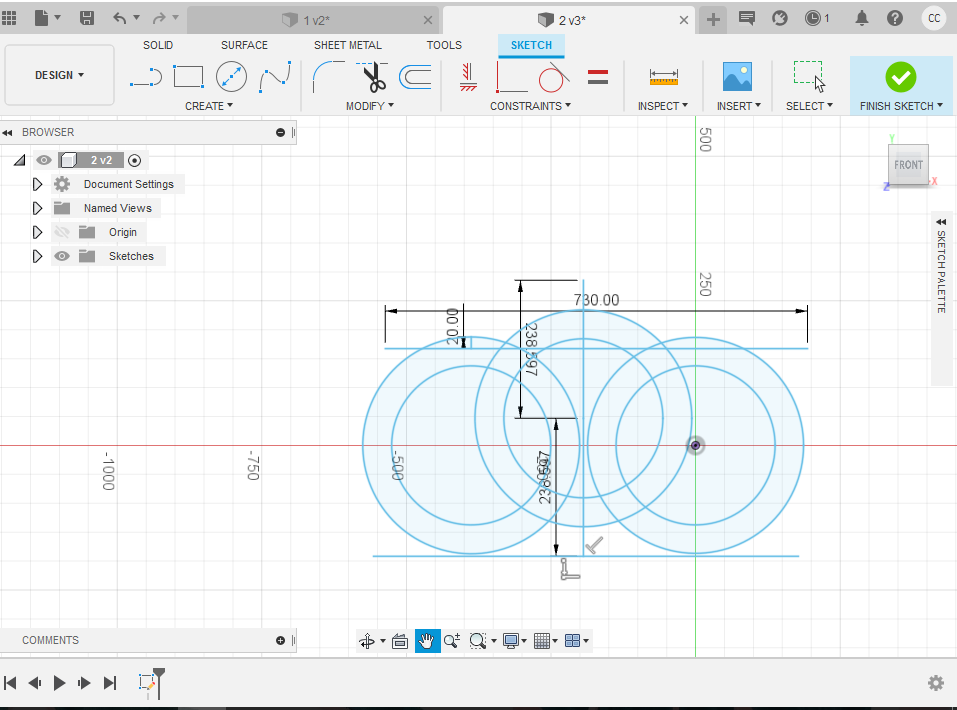

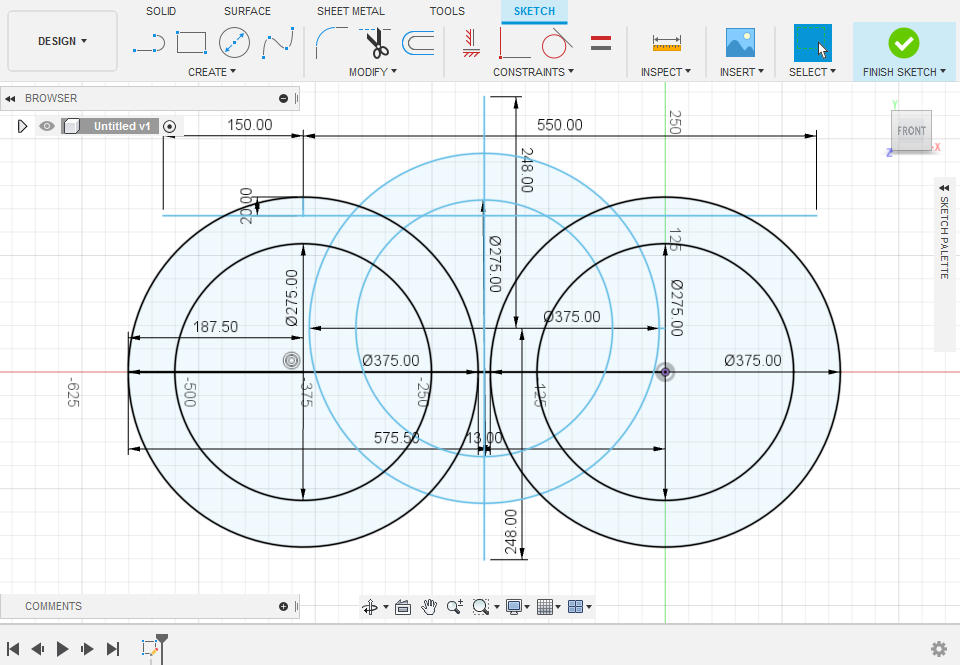

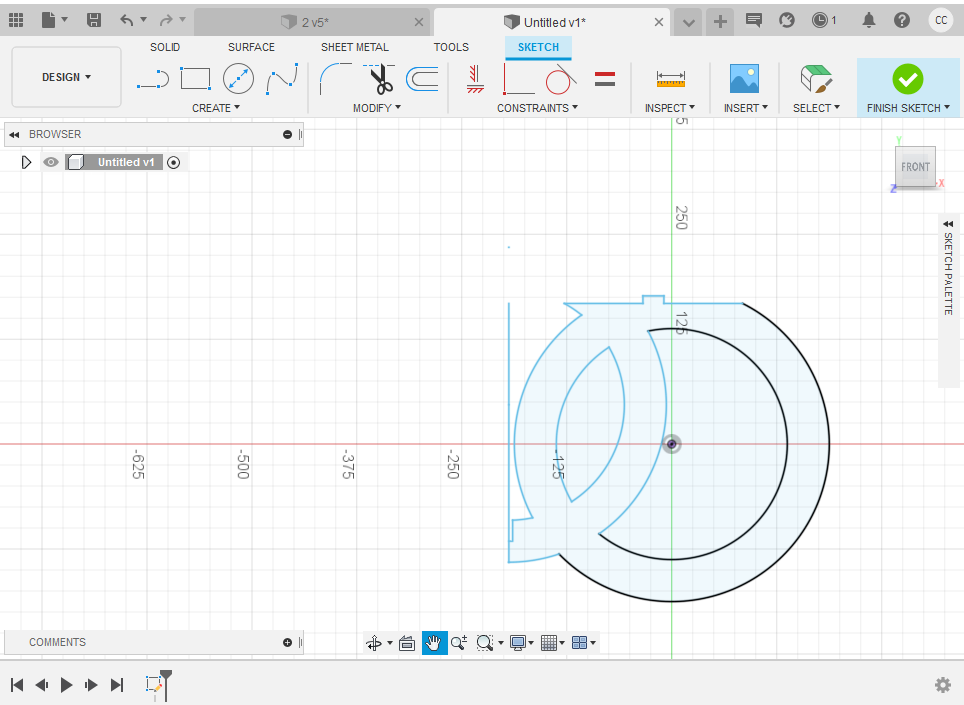

En la cara 2 hacer un círculo de 375 de radio y otro dentro de el de 275 de radio. Trazar una línea desde el círculo final al lado izquierdo con una distancia de 13 mm y luego otra línea de 375 mm; en la última línea ponerse al centro y hacer un círculo de 375 y otro de 275 de radio. Trazar una línea vertical en la parte inferior y centro del primer círculo con una medida de 46.87 mm, posterior hacer una línea horizontal hacia el centro inferior del otro círculo. Luego hacer una línea en la parte superior del primer círculo de 375 mm con una medida de 46.87 mm. Por consiguiente, medimos de extremo a extremo (46.87 a 46.87) de las líneas trazadas; debe tener una medida de 375 mm a partir de eso en el medio trazamos una línea horizontal y lo tomamos como referencia para hacer un círculo de 375 y 275 de radio. Eliminamos las líneas que sobran; en la parte superior del segundo círculo trazamos una línea vertical hacia abajo con una medida de 34 mm. Luego hacemos una línea horizontal al final de la línea de 34 mm la línea tiene que medir 730 mm. Trazamos una línea desde el punto medio del círculo que está al medio, en la parte superior con una medida de 238.597 y en la parte inferior de igual longitud, en la parte inferior del círculo del medio trazamos una línea de 4,5 de ancho y de largo 25 mm. Recortamos hasta que quede como la imagen, en la parte superior y en el centro del círculo del extremo hacemos una línea de 12.50 al lado derecho, otra línea hacia arriba con una medida de 9 mm, otra línea horizontal al lado izquierda de 25 mm y por ultimo una línea de 9 mm hacia abajo, recortamos las partes sobrantes. Luego hacemos “Espejo”. Le damos "Finish Sketch", seleccionamos la figura y le damos extrude y ponemos 9 mm. Le damos click derecho, vamos a "Appearance", sale una pestaña y buscamos la carpeta que dice "Wood", encontramos una cajita que dice "Cherry" le damos click y ya tenemos nuestra mesita.

En la cara 2 hacer un círculo de 375 de radio y otro dentro de el de 275 de radio. Trazar una línea desde el círculo final al lado izquierdo con una distancia de 13 mm y luego otra línea de 375 mm; en la última línea ponerse al centro y hacer un círculo de 375 y otro de 275 de radio. Trazar una línea vertical en la parte inferior y centro del primer círculo con una medida de 46.87 mm, posterior hacer una línea horizontal hacia el centro inferior del otro círculo. Luego hacer una línea en la parte superior del primer círculo de 375 mm con una medida de 46.87 mm. Por consiguiente, medimos de extremo a extremo (46.87 a 46.87) de las líneas trazadas; debe tener una medida de 375 mm a partir de eso en el medio trazamos una línea horizontal y lo tomamos como referencia para hacer un círculo de 375 y 275 de radio. Eliminamos las líneas que sobran; en la parte superior del segundo círculo trazamos una línea vertical hacia abajo con una medida de 34 mm. Luego hacemos una línea horizontal al final de la línea de 34 mm la línea tiene que medir 730 mm. Trazamos una línea desde el punto medio del círculo que está al medio, en la parte superior con una medida de 238.597 y en la parte inferior de igual longitud, en la parte superior del círculo del medio trazamos una línea de 4,5 de ancho y de largo 25 mm. Recortamos hasta que quede como la imagen, en la parte superior y en el centro del círculo del extremo hacemos una línea de 12.50 al lado derecho, otra línea hacia arriba con una medida de 9 mm, otra línea horizontal al lado izquierda de 25 mm y por ultimo una línea de 9 mm hacia abajo, recortamos las partes sobrantes. Luego hacemos “Espejo”. Le damos "Finish Sketch", seleccionamos la figura y le damos extrude y ponemos 9 mm. Le damos click derecho, vamos a "Appearance", sale una pestaña y buscamos la carpeta que dice "Wood", encontramos una cajita que dice "Cherry" le damos click y ya tenemos nuestra mesita.

Para unir todas las piezas tenemos que insertar primero las dos bases, le damos click en una de las bases, le damos click en "ASSEMBLE" y ensamblamos con la otra base. Hacemos el mismo procedimiento con el tablero. Todo tiene que encajar perfectamente

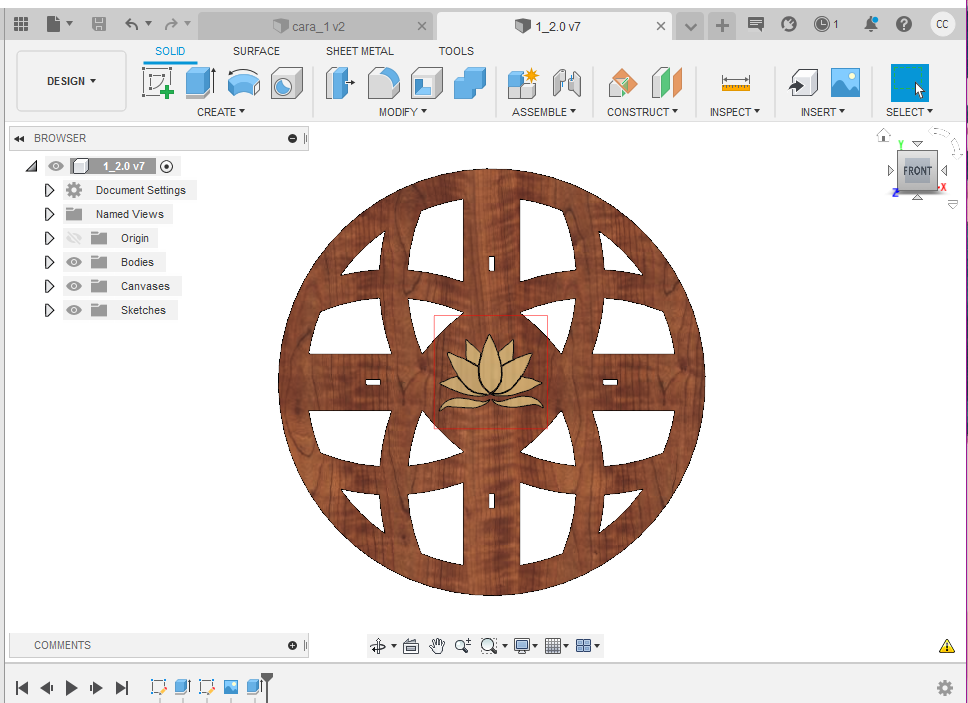

Para darle un diseño a nuestro tablero vamos a insert y seleccionamos “Canva”. Seleccionamos la imagen que escogimos previamente y le damos aceptar. Vamos a “Fit Point Spline” y delineamos la imagen para al final darle entrar. Y así finalizamos el diseño de nuestro tablero.
