Mesas CNC

Emsamblaje v7.png


Supplies

easel logo.png
fusion 360.jpg
pc logo.jpg






Pasos Previos

  1. Hacer un bosquejo de como quieres que sea el esquema de tu mesa.
  2. Luego de haber instalado la aplicación Fusion 360.
  3. Abrimos el programa Fusión 360 luego en la parte izquierda seleccionamos "Nuevo Proyecto" y escribimos el nombre que se le pondrá al Proyecto.
  4. Seleccionamos "Nueva Carpeta" y escribimos el nombre de la carpeta en el cual vamos a guardar.
  5. Antes de seleccionar los ejes debemos guardar el archivo en el icono con el nombre "Guardar".

Elaboración Del Soporte 1- Inicio

2 prueba.png
1 prueba.png

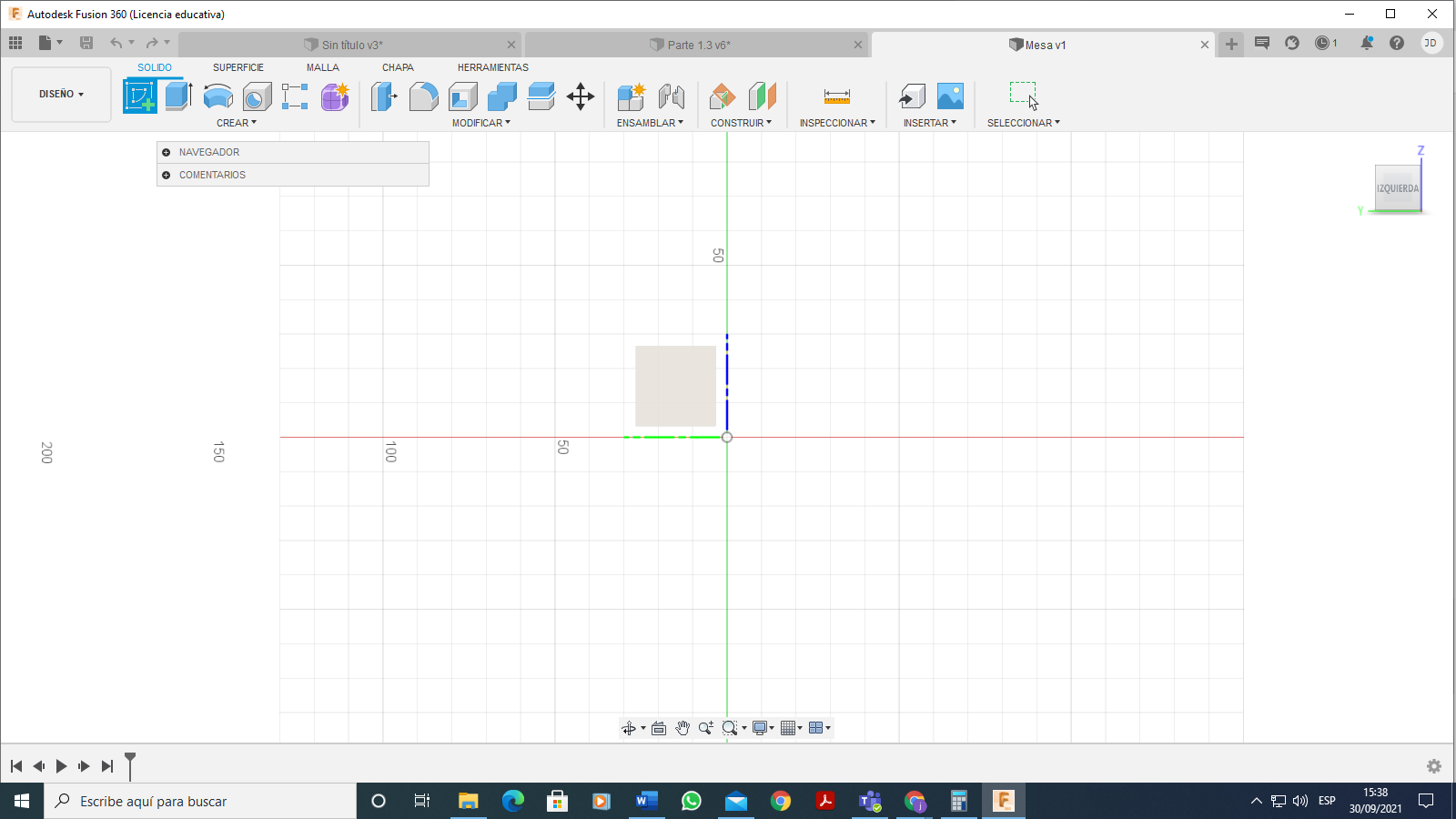

  1. Nos dirigiremos a la parte superior en el icono llamado ¨Crear boceto¨, damos click y luego seleccionamos los ejes Y (azul) e X (rojo).
  2. Vamos a "Crear" y seleccionamos la herramienta ¨Linea¨ iniciamos el trazo desde el centro del plano con una distancia de 245.7 mm en forma horizontal, luego de una línea en forma vertical de 18 mm hacia abajo, volvemos a realizar una línea horizontal de 31.815 mm, luego una línea en forma vertical de 18 mm hacia arriba,
  3. Luego continuar con una de 11.7 mm horizontal, después de una linea vertical de 74.88mm vertical.
  4. Continuamos la figura trazando una linea de 7.56 mm con un ángulo de 122.5° , luego una linea de 42.255 mm con un ángulo de 68.2°, seguido trazamos una linea de 17.1 mm con un ángulo de 90°, después una linea de 42.165 mm con un ángulo de 90°, y finalmente una linea de 9.855 mm con un ángulo de 90°.


Elaboración Del Soporte 1- Final

prueba 1.1.png
prueba 1.3.png
prueba 1.4.png
prueba 1.5.png
prueba 1.31.png
prueba 1.6.png
  1. Debemos crear una linea de construcción de 19.575 mm en el punto medio de la linea de 245.7 mm, para ello nos dirigimos a "Paleta de boceto" y le damos clic en "Tipo de línea".
  2. Después tenemos que trazar linea horizontal de 79.11 mm, al terminar esa linea trazamos una linea de construcción vertical de 38.79 mm.
  3. Luego de la linea de 79.11 mm, se debe trazar una linea horizontal de 39.96 mm, al finalizar esa linea trazamos una linea de construcción vertical de 67.815 mm.
  4. Debemos conectar todos los puntos de las líneas de construcción con la linea "spline".
  5. Seleccionamos la herramienta "Simetría" y en "Objetos" damos click en los elementos que queremos copiar.
  6. En "Eje de simetria" seleccionamos aquel objeto que va a funcionar de espejo y luego seleccionamos ok.

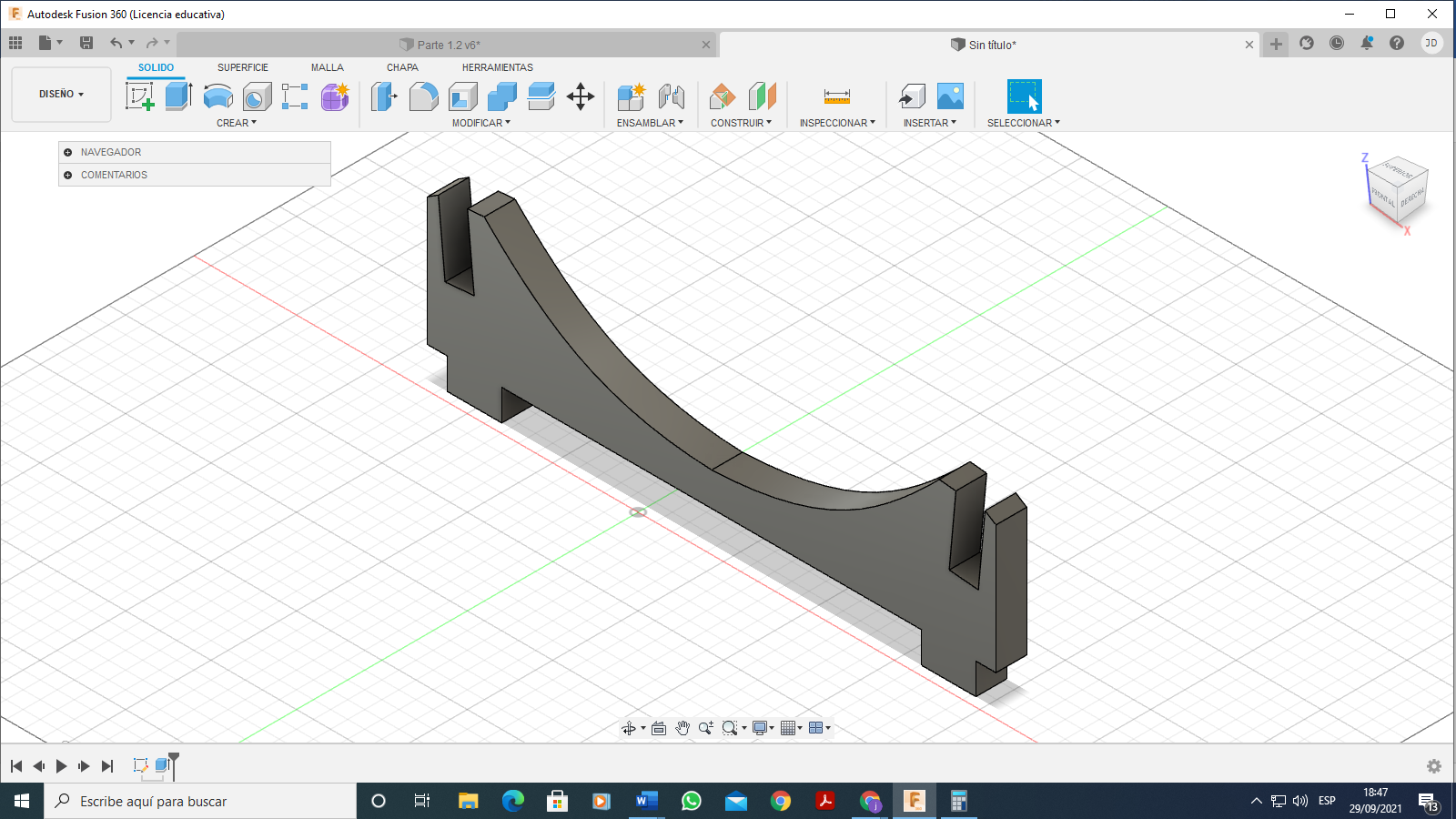

  7. Seleccionamos la figura cerrada y damos clic en "Terminar Boceto", luego de activar la herramienta, seleccionamos el boceto para extruirla, una vez seleccionada debemos darle la medida de 18mm.
  8. Finalmente le cambiaremos el aspecto a nuestra cara. Para darle apariencia a nuestra cara debemos presionar la herramienta "Modificar", luego seleccionamos "Aspecto". Una vez activada la herramienta, elegimos una apariencia de madera.

Elaboración Del Soporte 2-inicio

prueba b 1.1.png
prueba b 1.2.png
prueba b 1.3.png
prueba b 1.4.png
  1. Creamos un nuevo diseño llamado , hacemos clic en ¨ Nuevo Boceto¨ luego seleccionamos los ejes Y y Z.

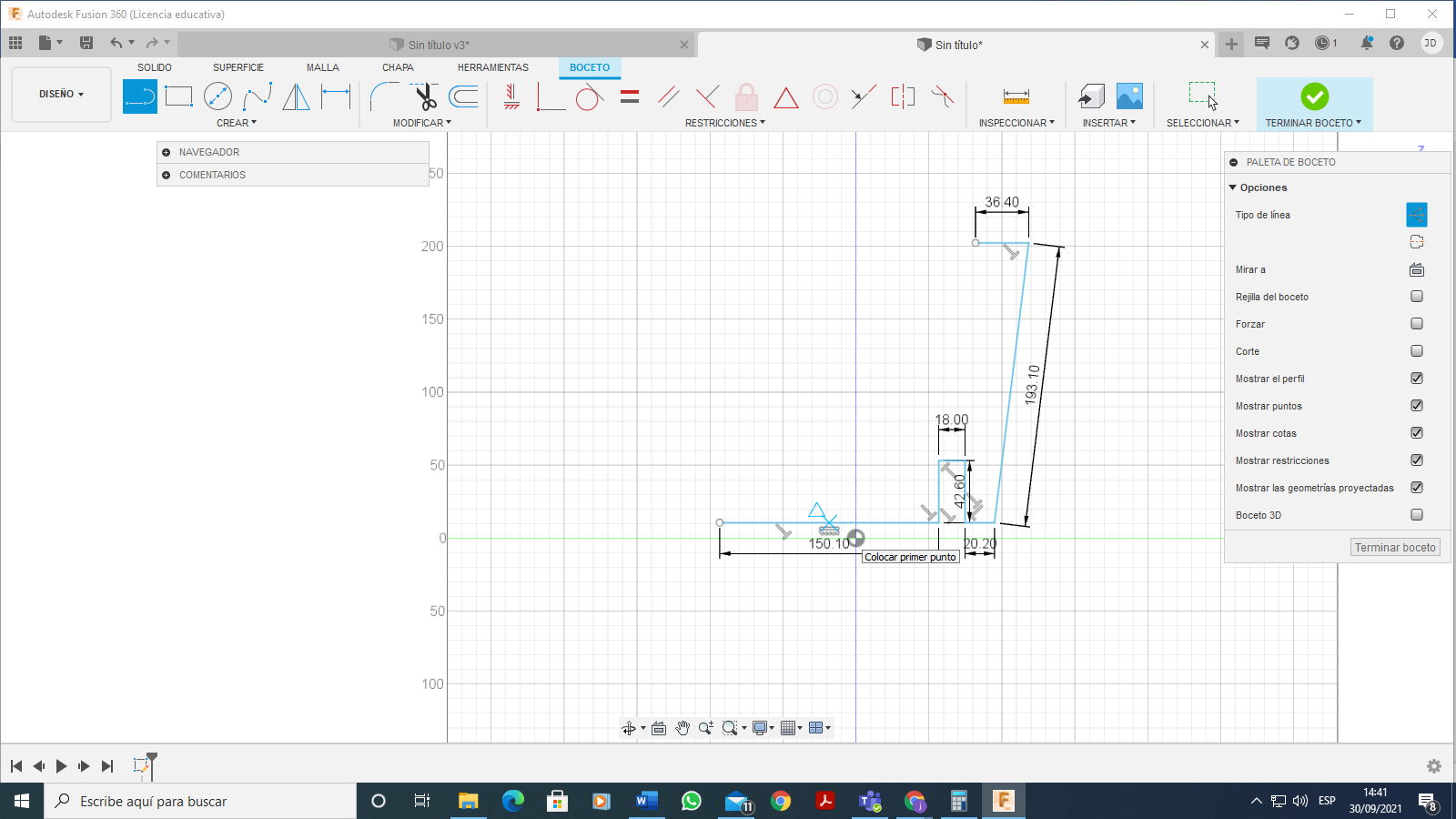

  2. Con la herramienta ¨Linea¨ nos dirigimos al centro de plano y trazamos una linea hacia la derecha de manera horizontal de 150.1 mm, luego de forma vertical hacia arriba una linea de 42.6mm.
  3. Continuamos con una linea horizontal de 18 mm, repetimos la linea de 42.6 mm vertical hacia abajo y finalmente una línea horizontal de 20.20 mm, seguido una linea de 193.1 mm con un ángulo de 97°.
  4. Luego hacemos una línea horizontal de 36.4 mm con un ángulo de 83°.


Elaboración Del Soporte 2-final

prueba b 1.5.png
prueba b 1.6.png
prueba b 1.7.png
prueba b 1.8.png
prueba b 1.9.png
prueba b 1.10.png
prueba b 1.11.png
  1. Debemos crear una linea de construcción de 67.5 mm en el punto medio de la linea de 150.1 mm, para ello nos dirigimos a "Paleta de boceto" y le damos clic en "Tipo de línea".
  2. Seguido una linea horizontal de 64 mm, al finalizar esa linea creamos una linea de construcción vertical de 95.75 mm.
  3. Después tenemos que trazar linea horizontal de 14.1 mm en la linea de 18 mm, al terminar esa linea trazamos una linea de construcción vertical de 107.2 mm.
  4. Debemos conectar todos los puntos de las líneas de construcción con la linea "spline".
  5. Seleccionamos la herramienta "Simetría" y en "Objetos" damos click en los elementos que queremos copiar. En el "Eje de simetria" seleccionamos aquel objeto que va a funcionar de espejo(la linea de 14.1 mm).
  6. Seleccionamos la figura cerrada y damos clic en "Terminar Boceto", luego de activar la herramienta, seleccionamos el objeto para extruirla, una vez seleccionada debemos darle la medida de 18 mm.
  7. Para finalizar le cambiamos el aspecto a nuestra cara, para eso debemos presionar la herramienta "Modificar", y luego seleccionamos "Aspecto". Una vez activada la herramienta, elegimos una apariencia de madera.

Elaboracion Del Tablero

prueba c 1.1.png
prueba c 1.2.png
prueba c 1.21.png
prueba c 1.3.png
prueba c 1.5.png
prueba c 1.6.png
prueba c 1.7.png
prueba c 1.8.png
  1. Creamos un nuevo diseño llamado Tablero, hacemos clic en ¨ Crear Boceto¨ luego seleccionamos los ejes Y y Z.

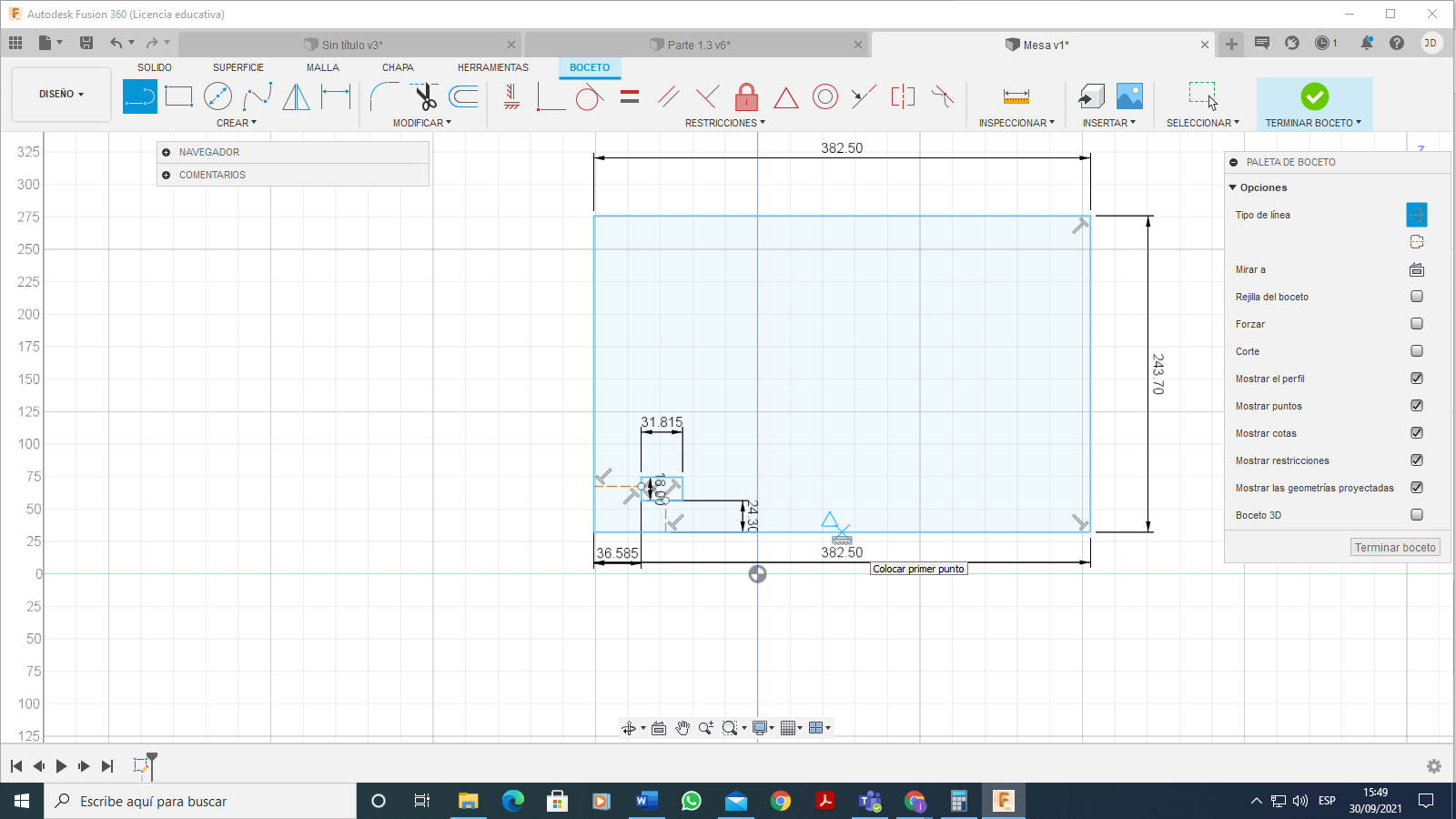

  2. Seleccionamos la herramienta ¨Linea¨ y trazamos una línea horizontal hacia la derecha con una medida de 382.5 mm, luego trazamos una línea vertical hacia arriba de 234.7 mm, seguimos con una linea horizontal de 382.5 mm, para finalizar una línea en forma vertical de 234.7 mm hacia abajo.
  3. Se debe trazar una linea de construcción vertical hacia arriba de 24.3 mm en la linea de 382.5, luego una linea de construcción horizontal de 36.585 mm en la linea de 234.7 mm.
  4. Guiándonos de la lineas de construcción, en la intersección de las lineas trazadas(24.3 mm y 36.585 mm) se debe trazar una linea vertical de 18 mm, continuando una linea horizontal de 31.815 mm, así hasta terminar de cerrar la figura.
  5. Luego debemos trazar en el punto medio de la linea de 234.7 mm, una linea de construcción de 80 mm. De igual forma trazamos una linea de construcción en el punto medio de 382.5 mm hasta llegar hasta el otro extremo.

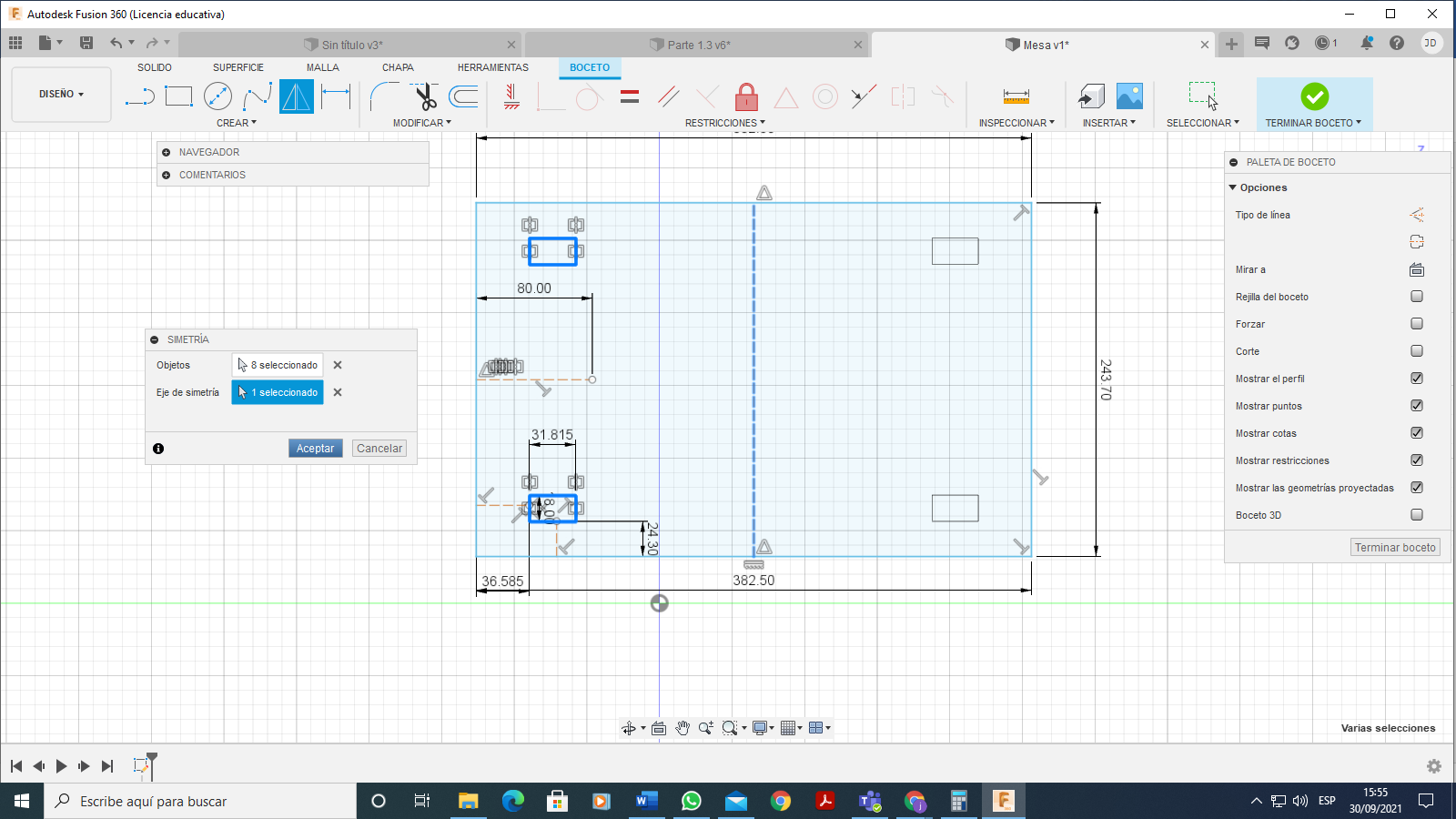

  6. Se debe aprovechar la herramienta "Simetría" para copiar los mismos cuadros realizados en la mesa.

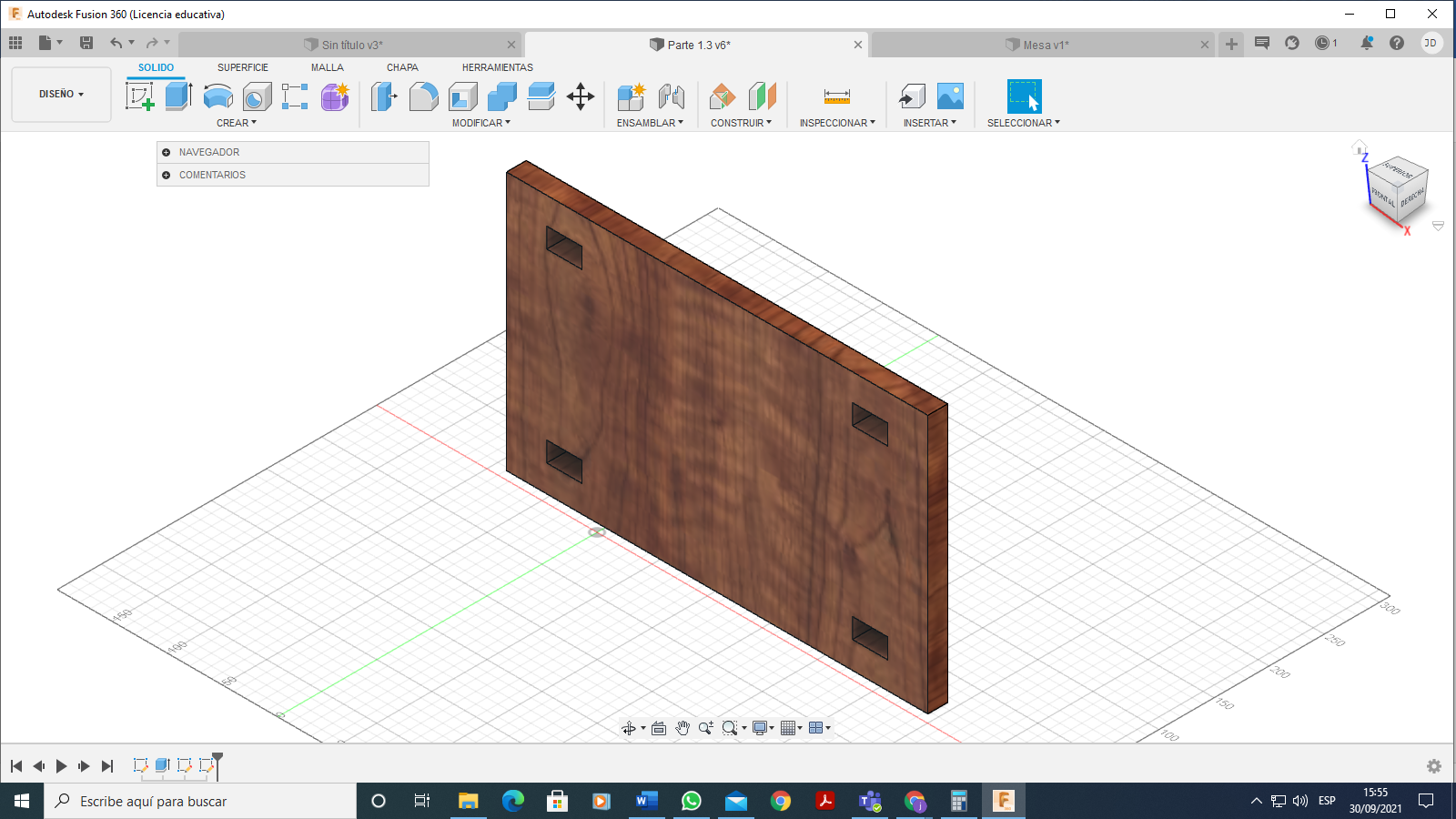

  7. Para finalizar le damos a ¨Terminar Boceto¨, luego nos vamos a ¨Crear¨ y presionamos la herramienta ¨Extruir¨ con una distancia de 18 mm, luego nos vamos a la herramienta "Modificar", por ultimo guardamos nuestro trabajo

Ensamblaje

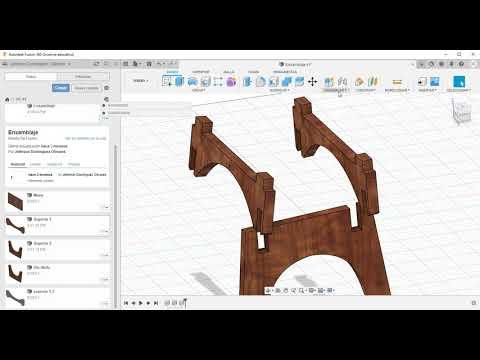

Ensamblaje mesa cnc

Crearemos un nuevo archivo y lo guardamos, empezaremos a insertar las caras, dando click derecho en la imagen de la cara a, opcion ¨Insertar en el diseño actual¨ y nos aparecerá la cara dentro del archivo.

Dato: Las flechas que nos aparecen nos servirán para poder mover la cara. Luego insertaremos las siguientes caras y la posicionaremos de a cuerdo a la imagen que tenemos, después nos vamos a la opcion ¨Ensamblar¨ y presionamos la herramienta ¨Union¨ y seleccionamos la arista inferior de la pata 1 y luego seleccionamos la arista inferior de la pata 2 (pueden guiarse de las fotos) y así ensamblamos todas caras.

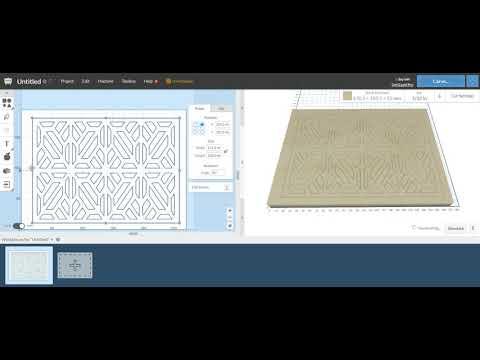

Utilizando Easel Inventables

Inventables
  1. Primero debemos crearnos una cuenta en inventables.
