Hoy día les traigo un pequeño tutorial muy simple sobre como hacer una mesa en Fuxion 360 paso a paso con medidas.

Es recomendable siempre darle al botón de nuevo proyecto para poder tener carpetas destinadas a este trabajo , para posteriormente ir poniéndole subcarpetas si es que es necesario.

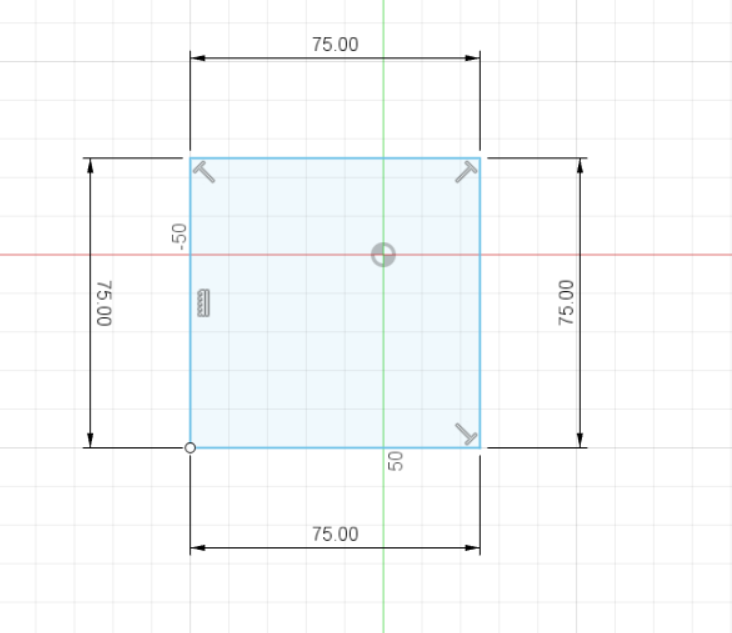

Primero empezaríamos con la herramienta lineal en crear boceto y seleccionando un eje siguiendo las siguientes medidas para la parte superior siendo la tabla de la mesa. debería salir de color celeste el área de la tabla al unir todos los puntos.

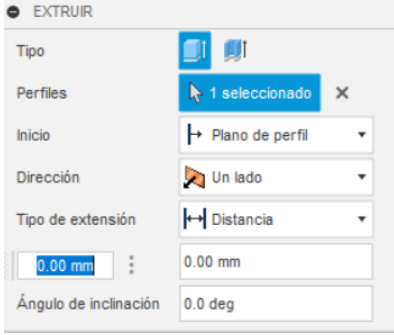

Una vez creada la parte superior de la mesa , continuamos con click derecho en la figura y le damos al botón extruir de tal forma que podamos darle un grosor a la caja , en este caso escogí 18 mm pero luego lo modifique.

seleccionamos un valor y le damos a enter o aceptar.

Una vez tengamos la tabla superior extruida continuaremos haciendo el diseño de las patas de la mesa las cuales escogí de 5x5 por lado con una extrusión de 70mm hacia abajo , de la misma forma dándole click derecho a cada área de la pata y pinchando a extruir.

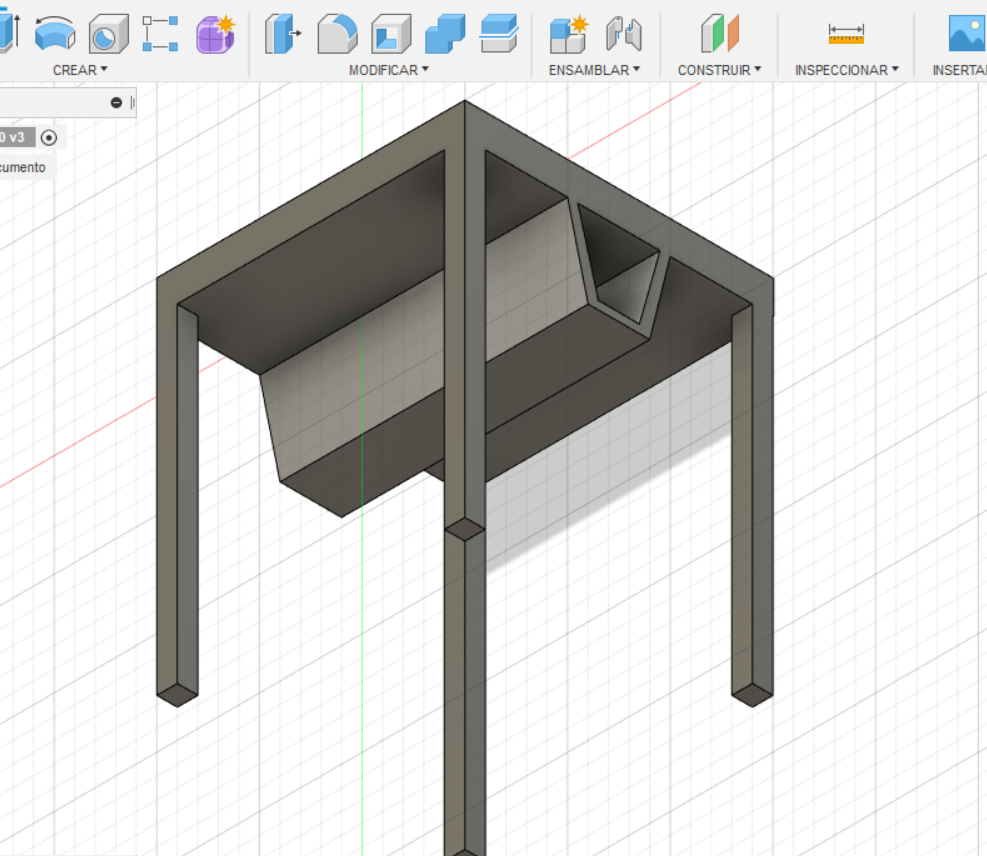

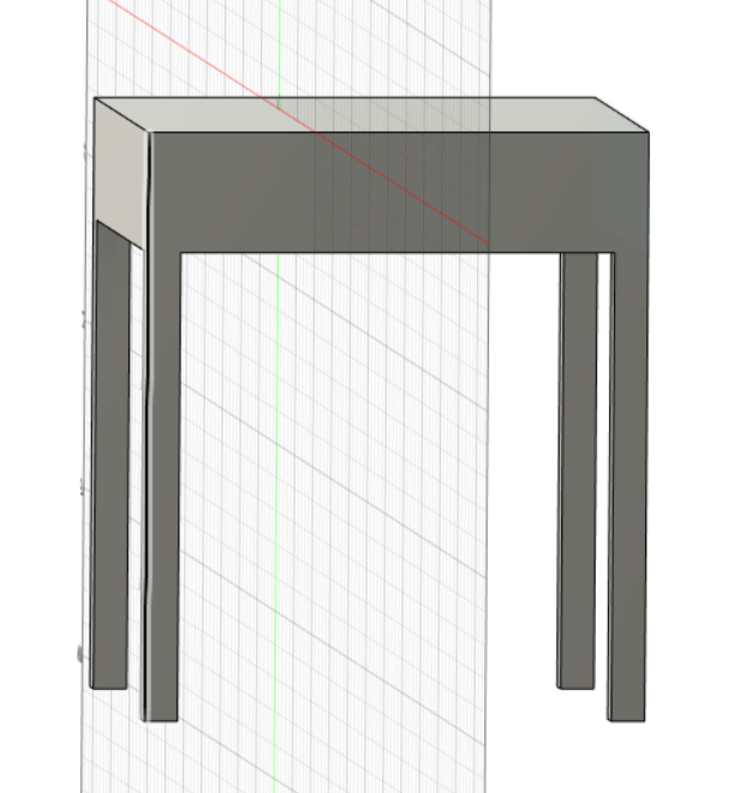

Tendríamos un progreso de esta manera de nuestra mesa con esos 3 simples pasos

En caso les quede muy grueso la tabla de la mesa podrían con click derecho en el área entrando a el botón de extruir modificar el grosor de la mesa como mas les guste

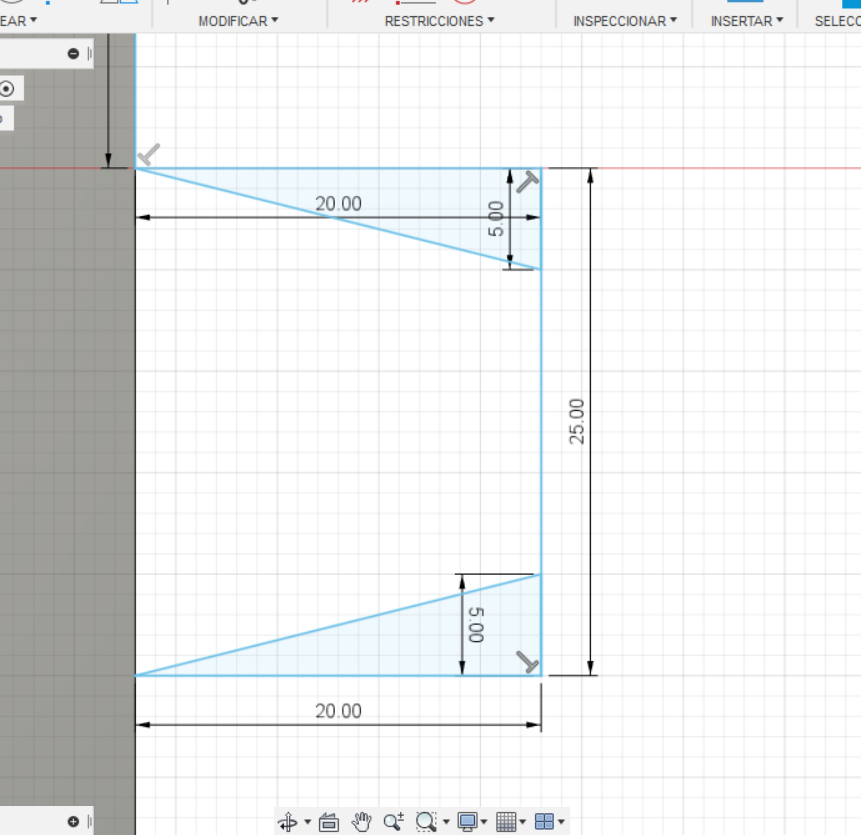

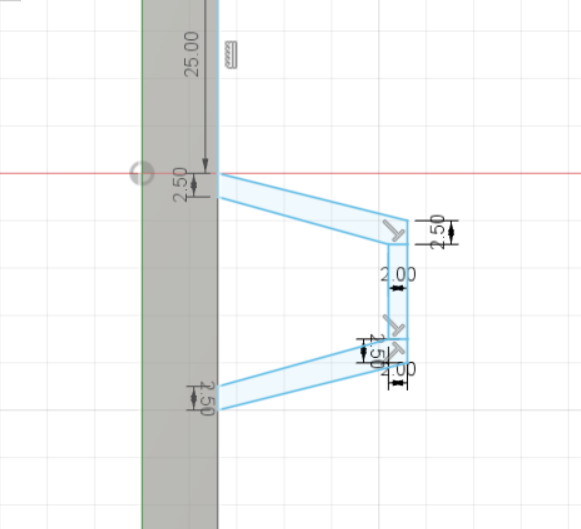

En mi caso quise agregarle un pequeño soporte a la mesa como decoración por lo primero seleccione el eje por donde quería comenzar para que luego una vez seleccionado el eje le pinche a la herramienta linea y empiece a diseñar un lado siguiendo las medidas en la imagen del soporte de decoración que iría debajo de la mesa , al terminar de unir los puntos la imagen debería sombrease de color celeste lo que indica que esta cerrada.

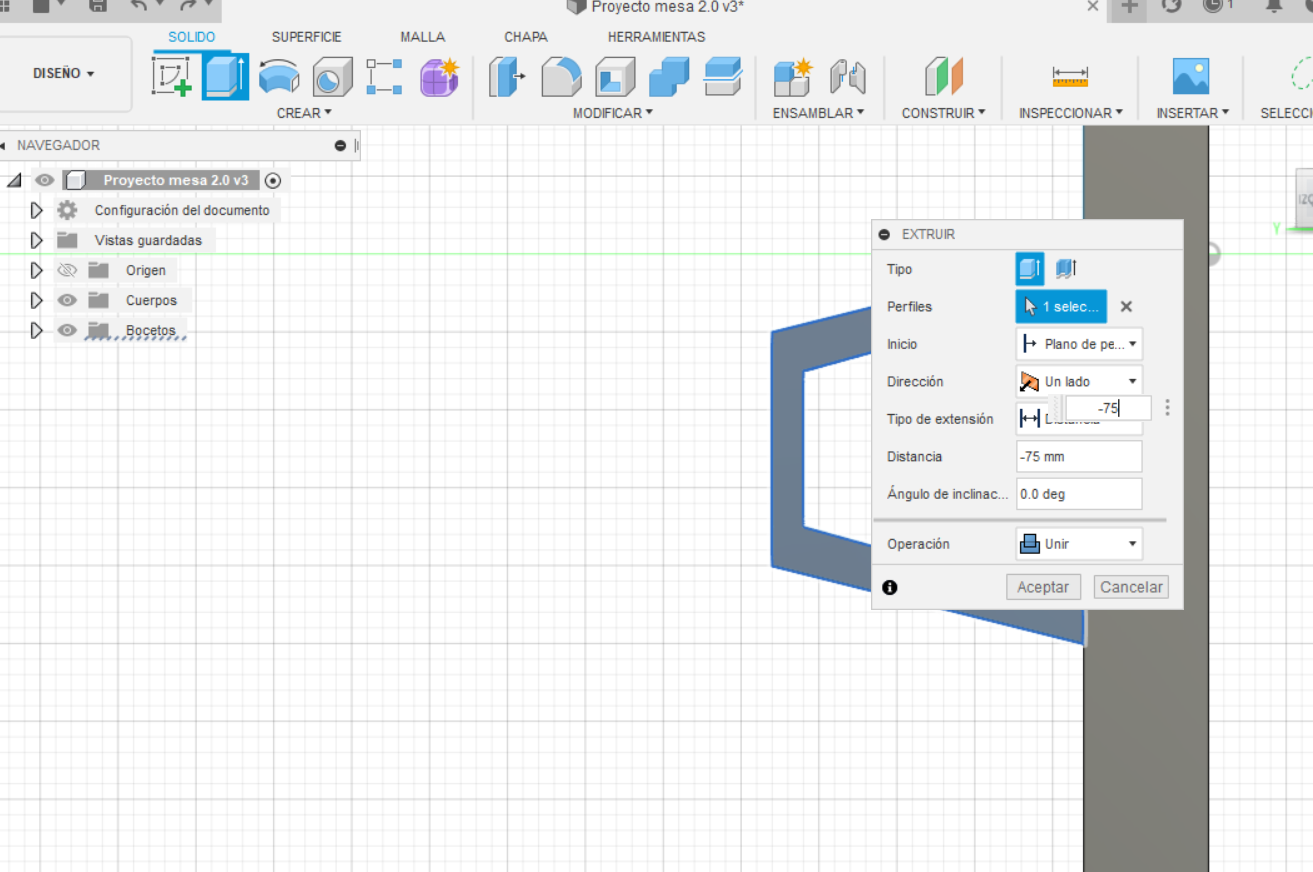

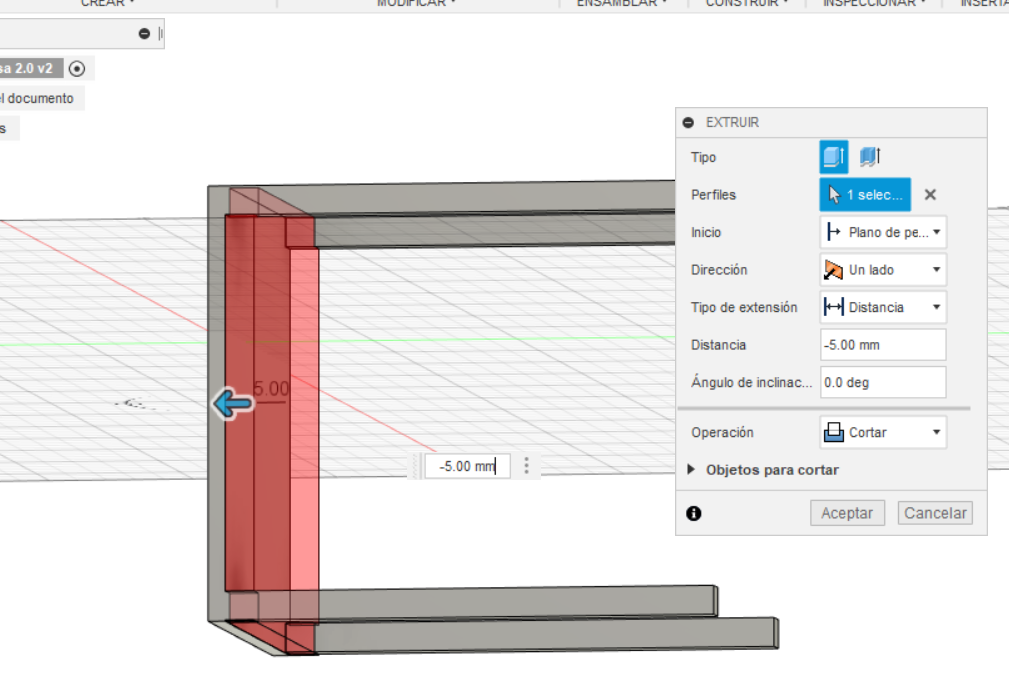

Al tener el lado completamente sombreado de celeste lo único que quedaría hacer es darle a click derecho y al botón de extrusión para poner un valor para el grosor , en este caso yo quería que sea de largo de toda la mesa así que le di -75 mm ya que lo hice de lado contrario.

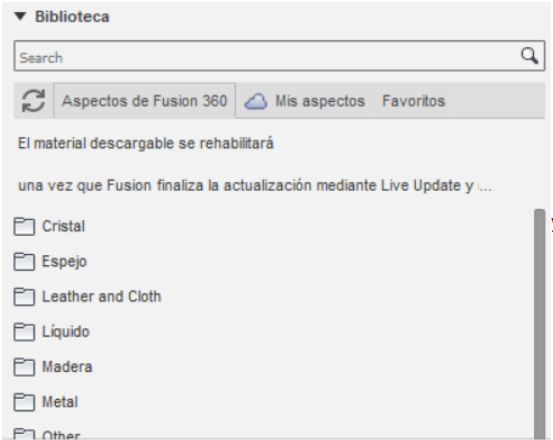

Al terminar con el soporte le hacemos click a terminar boceto para que posteriormente vayamos al botón de diseño y le demos a la opción de renderizar para cambiar el aspecto de nuestra mesa , al entrar a la pestaña de renderizar debemos darle click a hasta configuración y posteriormente a aspecto que nos va a abrir una ventana con múltiples opciones, bajamos hasta el apartado de biblioteca y seleccionamos el diseño que mas nos guste para luego arrastrar sobre la figura y que cambie su apariencia.

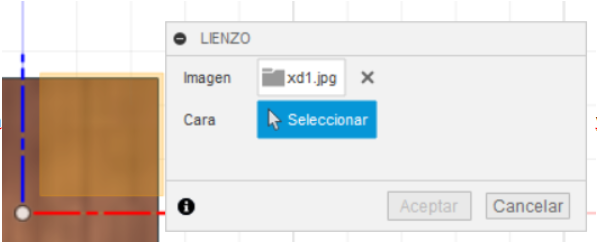

Para insertar una calcomanía para decoración en la parte superior vamos a la pestaña de renderizar y cambiamos a diseño , luego vamos a el eje de la tabla y le damos a insertar , puede ser cualquier imagen que tengamos descargada para posteriormente seleccionar la cara donde ira el lienzo.

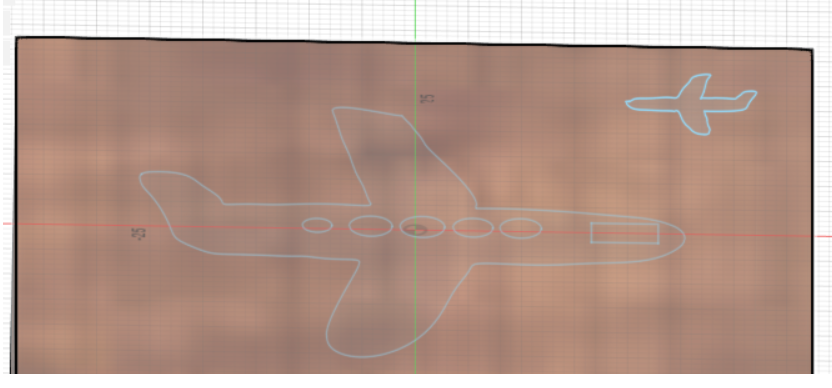

Una vez tengamos insertada la calcomanía podemos moverla con las flechas o el cuadrado del centro para darle tamaño y la posición donde queremos que este , una vez tengamos el lienzo debemos trazar puntos sobre este para lo que usaremos la herramienta crear - spline -punto de ajuste de spline y empezaremos a trazar puntos para diseñar nuestra figura hasta que esta quede sombreada y cerrada.

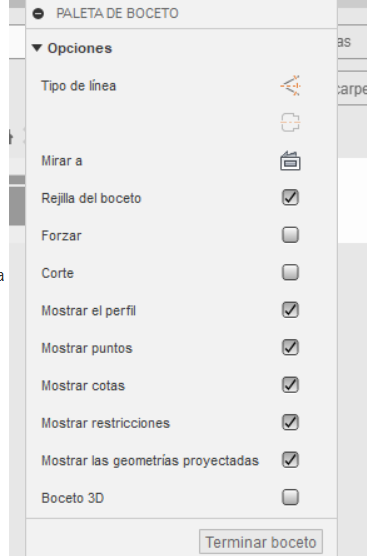

Finalmente una vez tengamos sombreada nuestra figura le daremos click derecho a la figura sombreada y a editar boceto para que le quitemos el check a puntos y cotas por ultimo le damos a ocultar lienzo en la parte superior izquierda y ya quedaría nuestra calcomanía en la tabla.

Y listo ya tendríamos nuestra mesa terminada con decoración , soporte y diseño en fuxion 360 con este tutorial sencillo y rápido para principiantes.
