Mesa De Tres Piezas

Bienvenido a este proyecto. Se trata de una mesa sencilla de tres piezas con un diseño opcional.

Los materiales a utilizar son:

• Un lápiz
• Papel
• Laptop/computadora
• Programa Fusion 360
• RDWorks
• Inventables (opcional)

En este caso no agregare materiales físicos ya que no es un proyecto físico, solo virtual.

Espero que el proyecto sea del agrado general, buen día.

Este paso es el general y mas importante. Sin idea no hay proyecto. Por ello, para lograr este paso es indiscutible hacer una lluvia de ideas. ¿Por qué hacemos este proyecto? ¿Qué necesidades hay para hacer el proyecto? Según las respuestas a las distintos cuestionamientos que tengamos es que la idea empezara a tomar forma. No se preocupen, no importa el numero de bocetos, sin embargo, es imprescindible que de cada uno pensemos en lo que nos gusta de esa idea y lo que no.

Para este proyecto de mesa, quise empezar con algo simple, fresco. Y pensé que en mi sala había una mesa que era grande pero que sus patas eran demasiado anchas y tenia un aspecto tosco a diferencia del ambiente suave en general. Por ello, partí de esa primera idea y luego, termine el boceto. Las medidas estan en mm. con un ancho en general de 18mm para todas las caras de la mesa.

Empezamos con la cara A. La cara A la decidí ubicar entre x y z. Y sus medidas son las de 500x300 mm.

Esta cara inicia cuando creamos boceto y hacemos las primeras líneas. Las medidas a seguir están adjuntadas en las siguientes imágenes o en el boceto del primer paso. Sin embargo, las escribiré a continuación: Primero, hacia la derecha hacemos una línea de 40 mm y luego bajar 90° a 8 mm. Seguimos hacia la derecha en 130 mm, subimos en 90° a 8mm y seguimos en horizontal a 160 mm, bajamos a 8mm y luego otra vez a 130 mm. Subimos 8mm y luego en una recta a 40mm. Bajamos 90° a 300mm y yendo hacia la izquierda 241 mm, subir 150mm, luego girar a la izquierda 18 mm y luego bajar 150mm. Culminamos 241 mm hacia la izquierda y luego subir 300mm. (Esta es la versión resumida)

A diferencia de las otras caras, esta cara A tiene el diseño de bordes como el de una hoja. Y para llevarlo a cabo tenemos que medir desde el primer punto a la izquierda superior. Hacia abajo y medir 60mm. Luego 40 mm a la derecha o 0°. Desde este punto nuevo, podemos hacer un nuevo cuadrado. Yendo 130 mm a 0°. Luego bajando 90° a 180 mm. Yendo a la izquierda/180° a 130mm y subiendo a 90° a 180mm. Teniendo este cuadrado, debemos empezar a hacer los bordes suaves. Para ello iremos a la sección modificar, a la función empalme. Esta función es sencilla, solo debemos dirigir el mouse hacia la esquina que queremos curvar y nos pedirá una medida. La que lleve a cabo fue la de 50mm.

Esta función la agregue en la esquina general de la cara A(esquinas inferiores a 50mm).

Sin embargo, para hacer este proceso mas resumido. Utilizamos la función simetría (ubicada en la sección crear). Esta función nos permite duplicar los objetos en lugares exactos si ubicamos bien el eje de simetría y como podemos deducir. El eje de simetría será hacer una línea justo a la mitad de la cara A. Ni un milímetro mas, ni un milímetro menos.

La función simetría nos permite elegir las líneas que queremos duplicar (tener en cuenta solo elegir lineas y no puntos) además de seleccionar un único eje de simetría. Una vez conforme con la vista duplicada. Podemos aceptar la función y eliminar el eje de simetría(click derecho, suprimir).

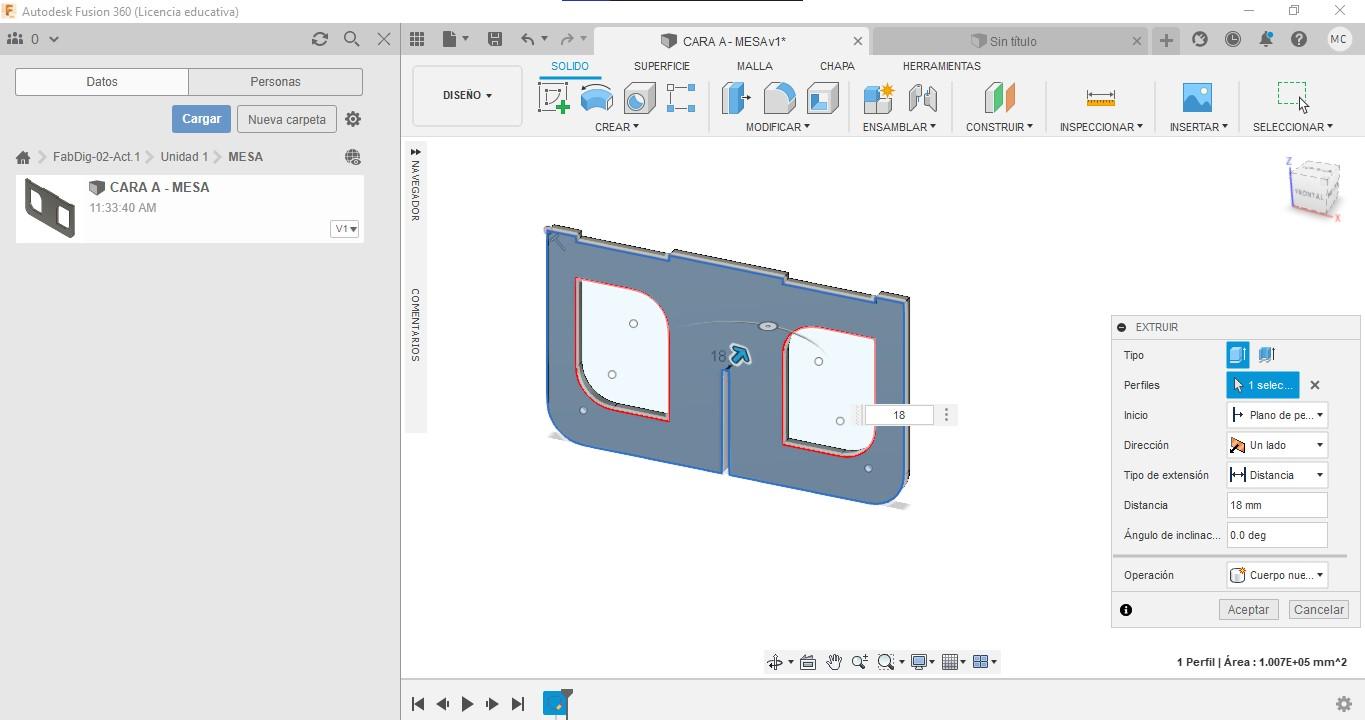

Teniendo las medidas conformes, vamos a la sección solido, crear y a la función Extruir. Esta nos permitirá darle espesor a nuestra cara A. Así que elegimos la función y elegiremos de espesor 18 mm.

Para culminar con esta cara. Debemos seleccionarla, dirigirnos a la sección superficie, modificar y a la función aspecto. En esta elegimos la textura que mas nos guste y finalmente podemos visualizar la cara A culminada.

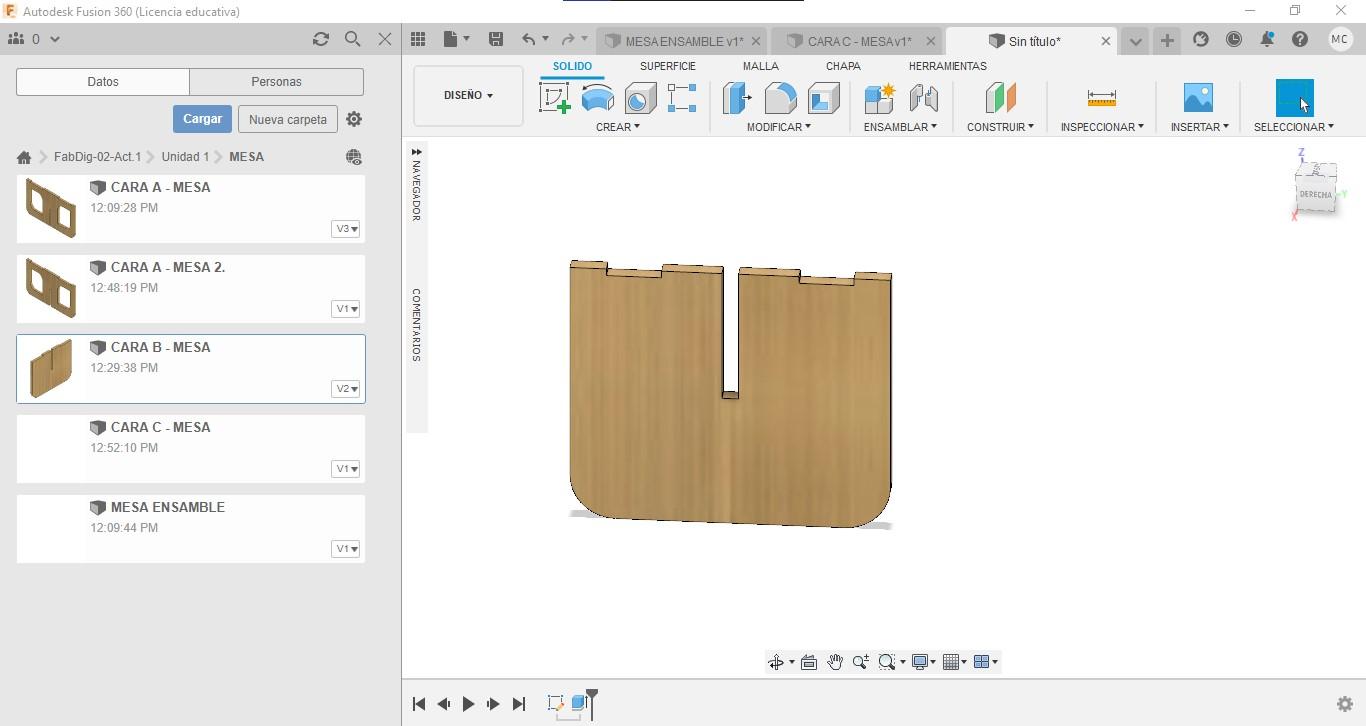

Para la cara B decidí hacer la mitad y completar la otra mitad con la función simetría.

Inicie haciendo una línea de 175 mm hacia la izquierda/ 180° y hacia arriba a 90° con 300mm. Luego 0° a 40mm. Bajando 8 mm, a la derecha/0° a 60mm y subir 90° a 8mm. Para ir a la derecha 66mm y luego bajar 90° a 150mm y hacia la derecha 0° a 9mm.

Hacemos una línea al lado. Y usamos la función simetría. Los objetos que seleccionaremos serán las líneas que queremos replicar y el eje será la línea en el borde.

En esta cara no habrá cortes pero si tendrá la curva en los bordes. Así que, con el mismo proceso de la Cara A.

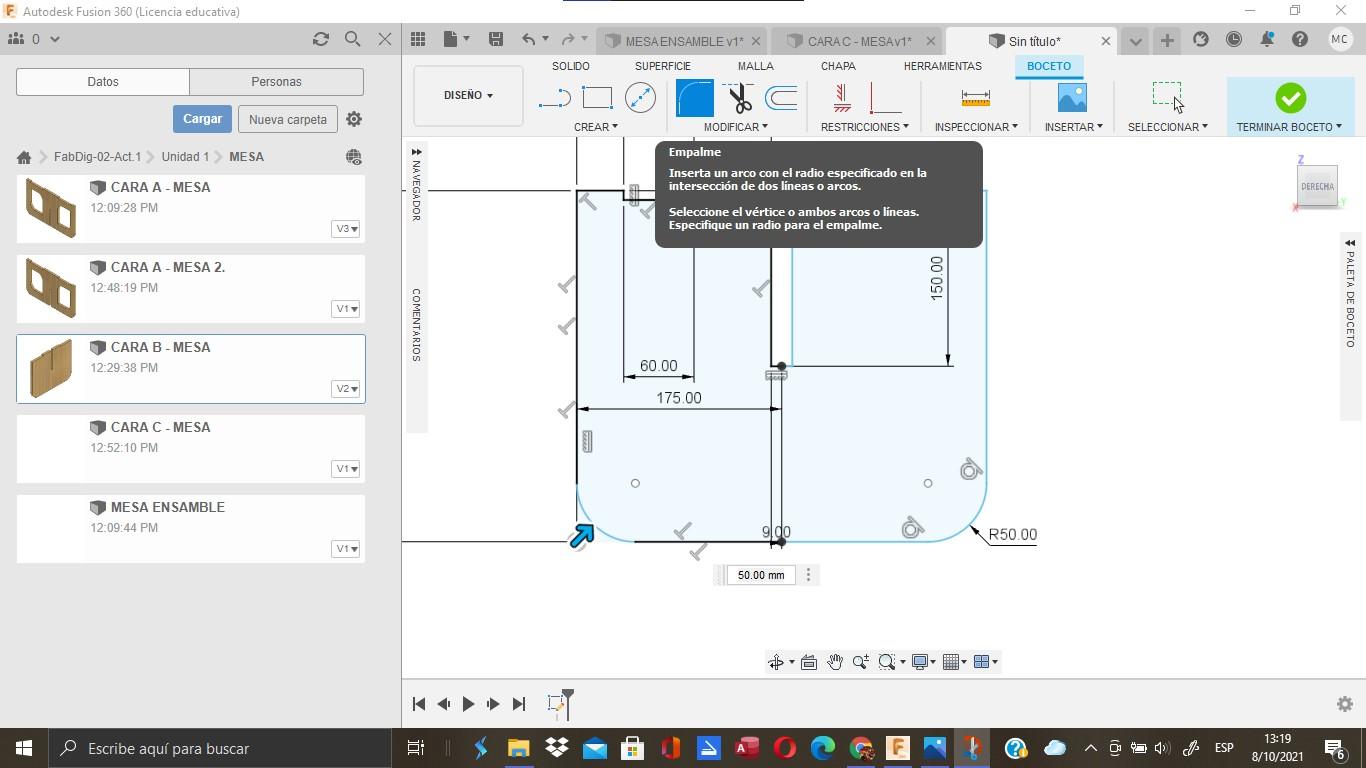

Nos dirigimos a la sección modificar y elegimos la función empalme. Luego, el borde a modificar y este procederá a editarse. Ponemos como medida 50mm. (Esa medida es opcional)

Para darle profundidad a esta cara, elegimos la función Extruir y le damos la proporción de 18mm.

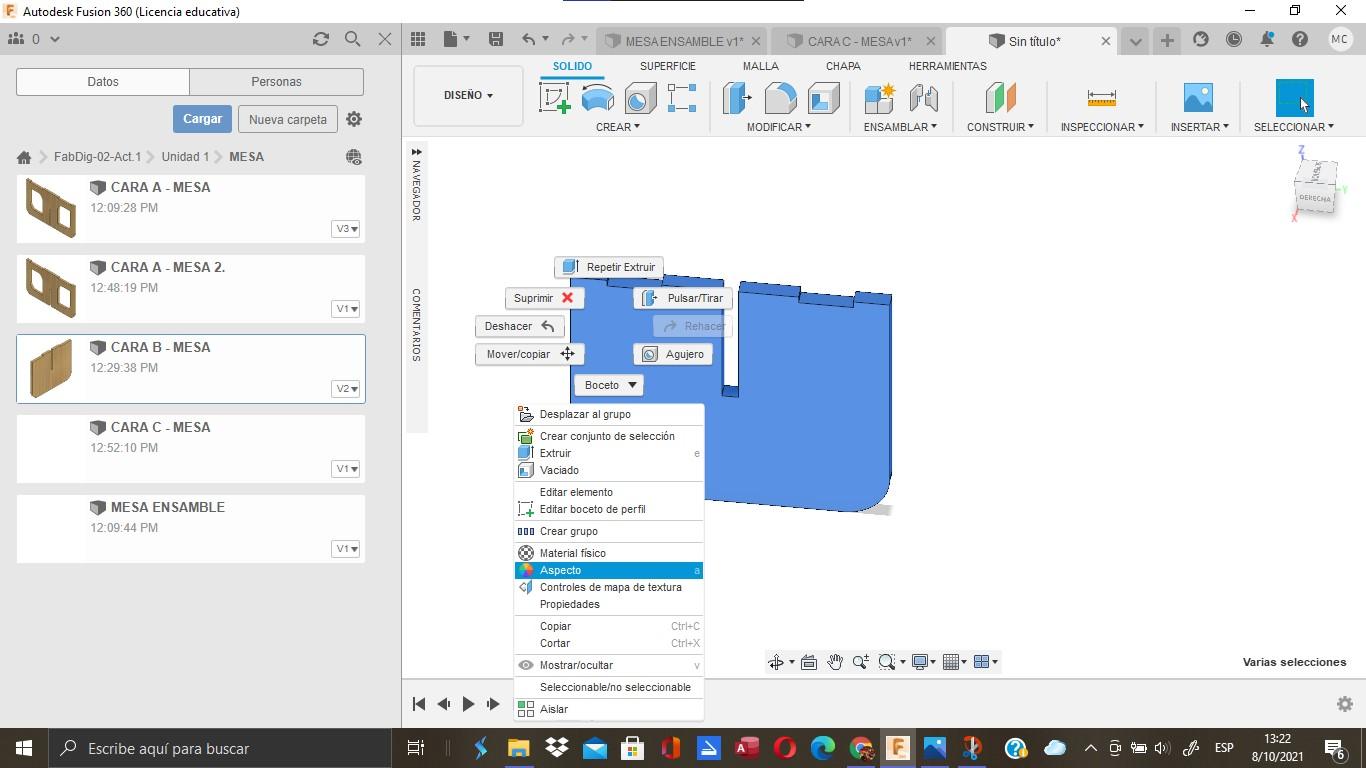

Una vez conforme con la medida, elegimos la función Aspecto y le damos la textura que mas nos agrade o le vaya mejor al diseño.

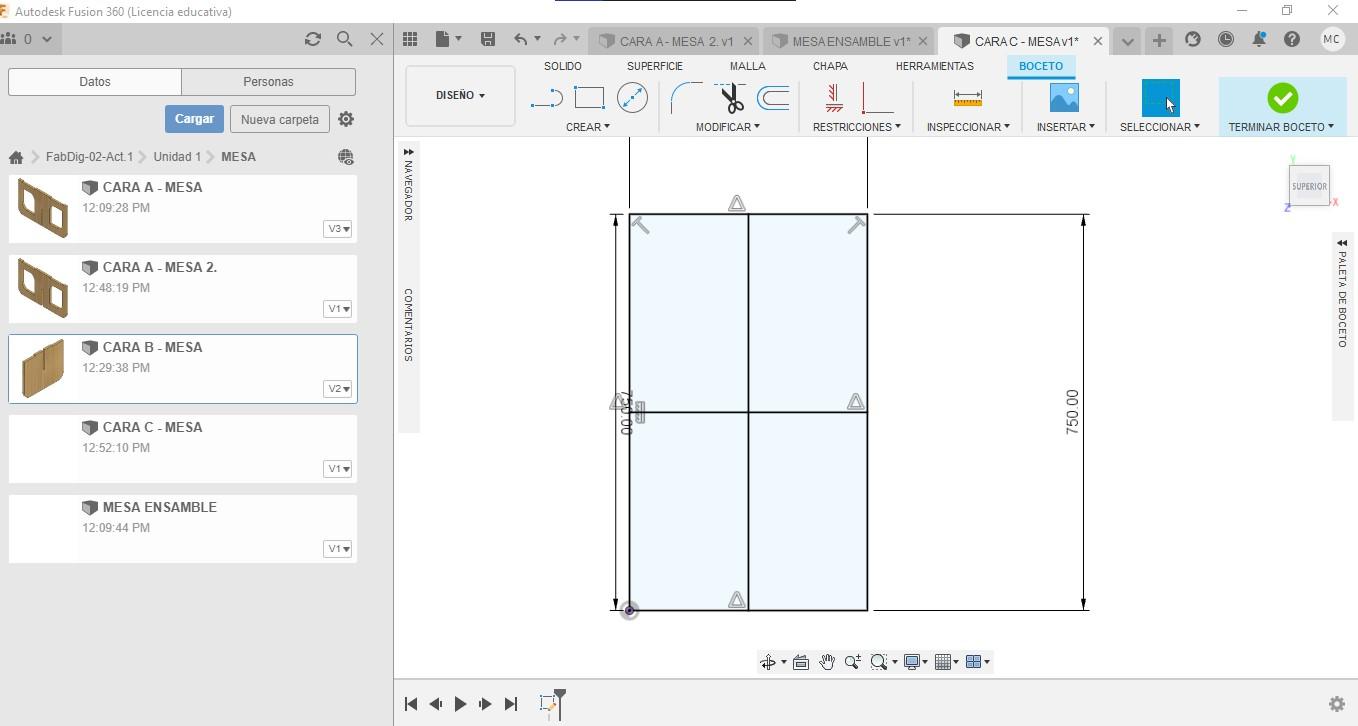

°° La cara C empieza con 750x450mm

Luego hacemos divisiones simétricas con líneas horizontales y verticales.

Este caso fue mas difícil de replicar. Como se ve en la imagen adjuntada, las líneas se entremezclan. Sin embargo, para hacer el proceso mas rápido se uso la función simetría.

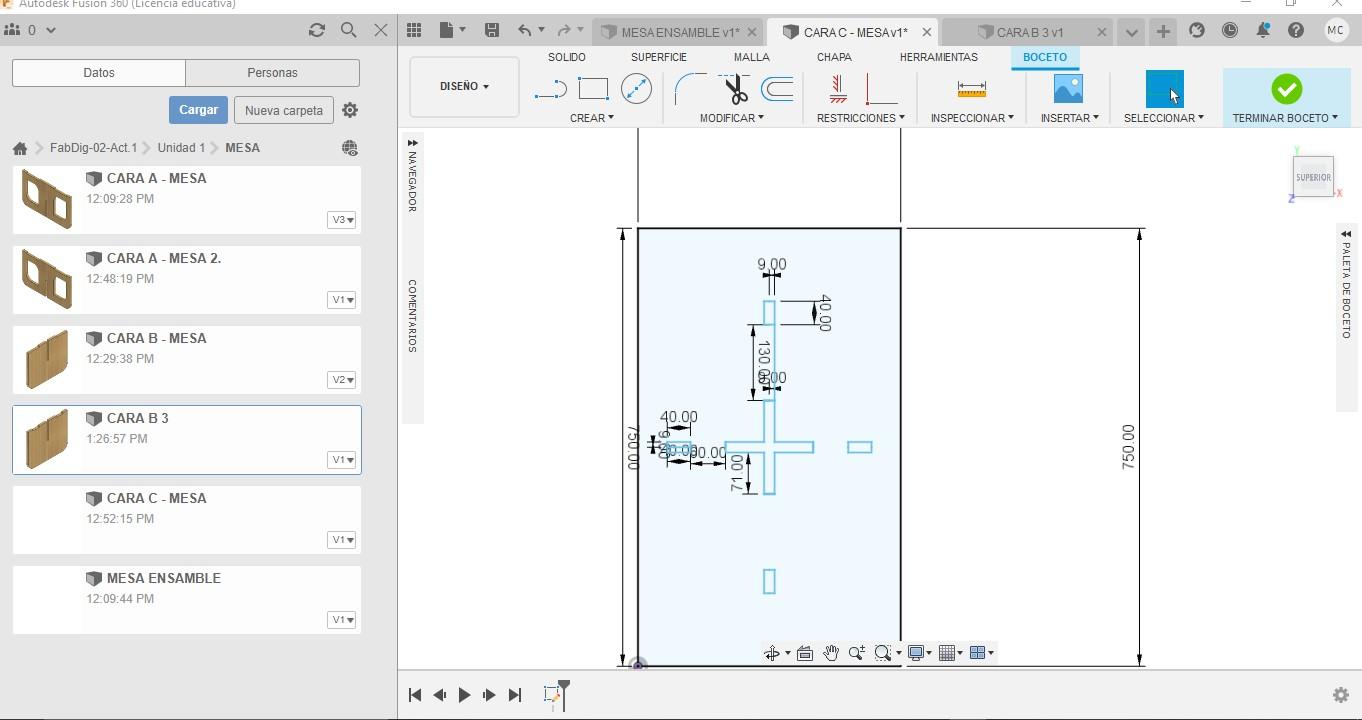

Para la línea vertical: Primero hacemos una línea desde el punto medio hasta la derecha a 9mm. Luego subimos a 80 mm y a giramos a 180° a 9mm. Hacemos otra línea desde ese punto y subimos 130 mm. Desde ese punto nuevo, empezamos una nueva línea yendo hacia la derecha/0° a 9mm y luego subimos 40mm. Para finalizar hacia 180° a 9mm.

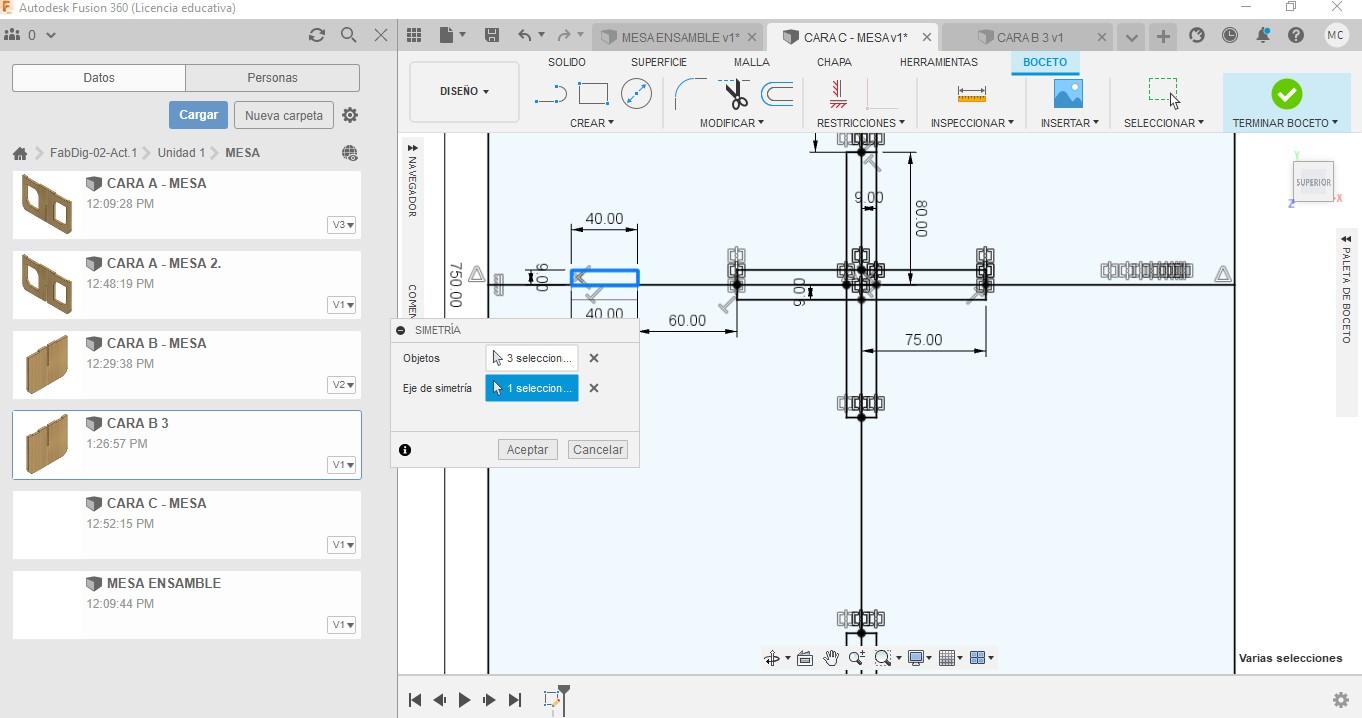

Para la línea horizontal: Desde el punto medio hacemos una línea hacia abajo en 90° a 9mm. Luego giramos a 0° a 75 mm y subimos 9 mm. Trazamos una línea desde el punto a la izquierda a 60 mm y luego subimos 90° a 9mm, sigue a 180° a 40 mm y baja en 9 mm.

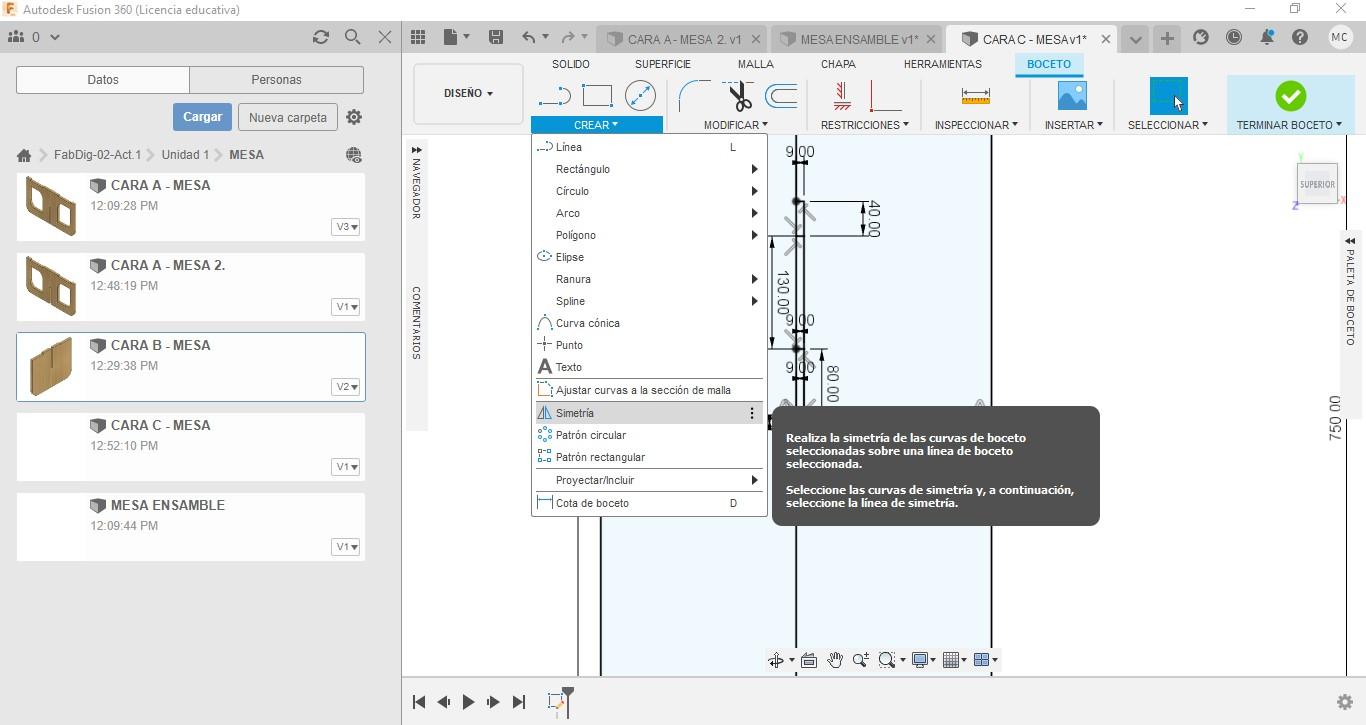

Como se especifica al inicio, usaremos la función simetría. Seleccionamos los objetos a replicar como espejo y el eje de simetría que corresponde. De esa forma Tendremos como resultado ese conjunto de rectángulos como entrelazados mostrado en las imágenes adjuntadas.

Una vez teniendo las formas puede surgir que al momento de suprimir las líneas que sirven como ejes, algunas queden incompletas, por lo que remarcaremos esas formas. Hasta que quede como la imagen adjuntada.

Una vez lista la cara C. Se procederá a extruir la forma. Ningún cambio presente a las otras caras. Con la misma densidad de 18 mm.

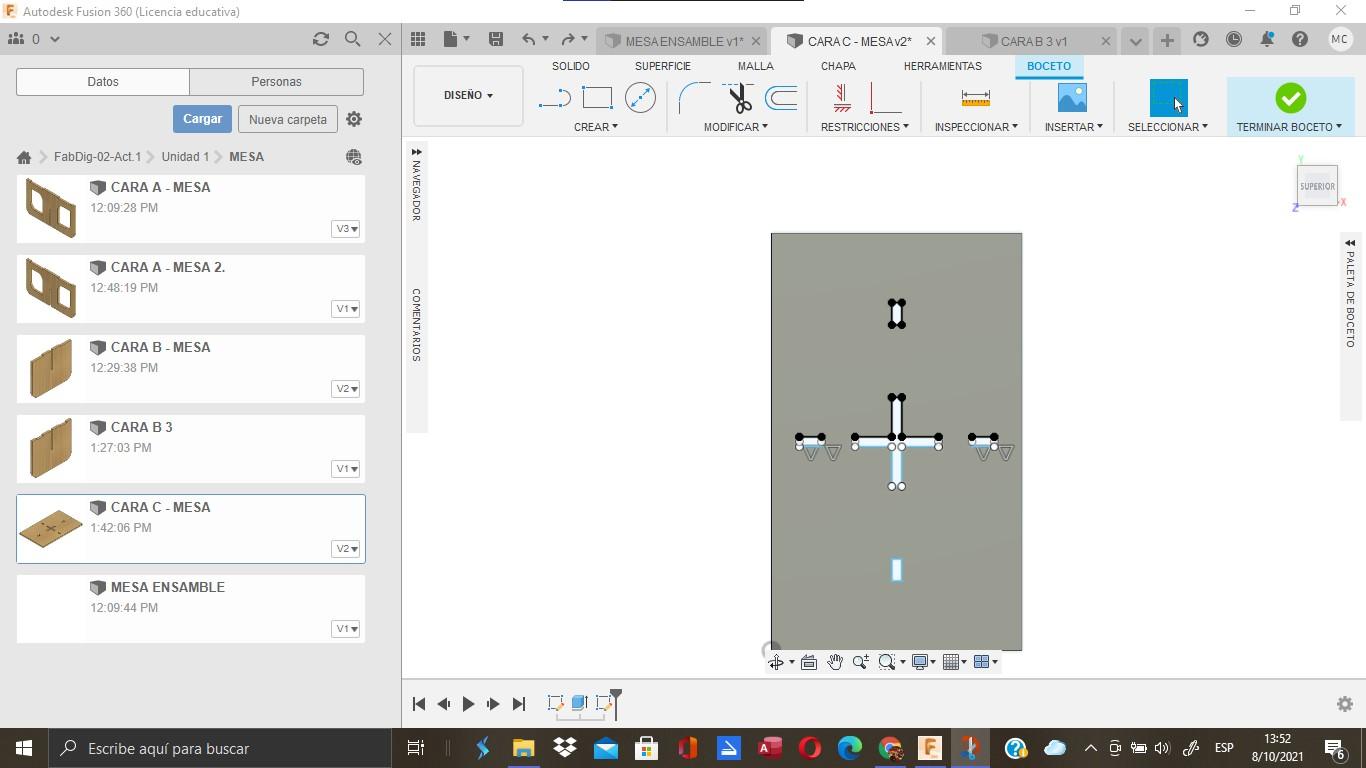

Esta parte es la que varia. En este paso seleccionaremos las formas interiores y las volveremos a trazar en toda la parte superior. Una vez hecho los trazos, hacemos el eje de simetría horizontal y nos dirigimos a la función simetría. Elegimos los objetos (las líneas) y el eje de simetría. Luego de ello, Suprimimos el eje de simetría y nos quedamos con las formas remarcadas.

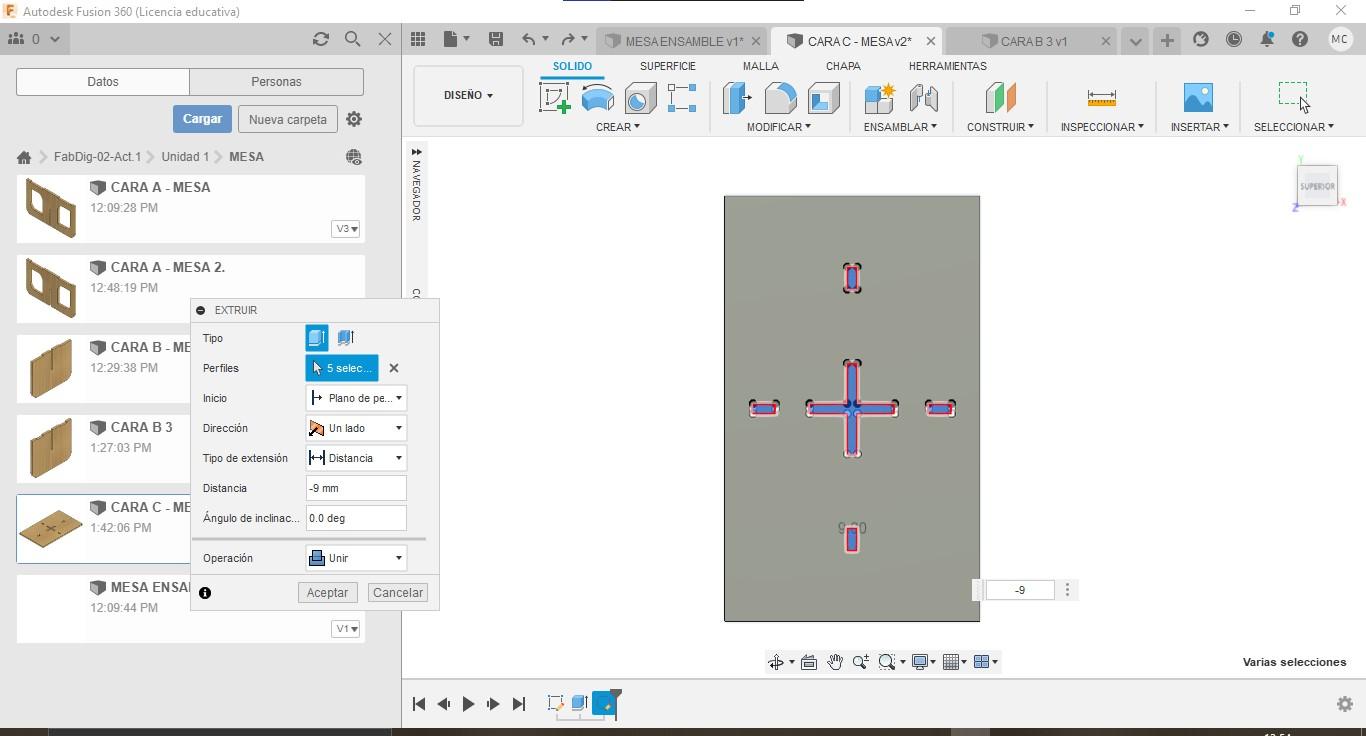

Una vez teniendo las formas remarcadas, seleccionamos esas formas internas y nos vamos a la función extruir. Aquí es donde varia la densidad. Según el tamaños de los dientes es que se medirá la densidad. Por ejemplo, los dientes que hice son de 8 mm así que la densidad que agregare es 10mm para que al sumarse sea 18 mm. (Tener en cuenta la dirección de la cara, ya que según la dirección se agregara interior o exterior la densidad. Por ello yo colocare números negativos para agregar densidad)

Para culminar esta cara, agregaremos un diseño distintivo. Ya que soy una aficionada de los libros xianxia o wuxia, decidí poner un diseño relacionado a aquello, El diseño es de su preferencia.

Para agregar la imagen, nos dirigimos a la sección Solido y luego a Insertar.

Nos pedirá ingresar una imagen desde el dispositivo, al momento de agregarla la acomodamos a conveniencia.

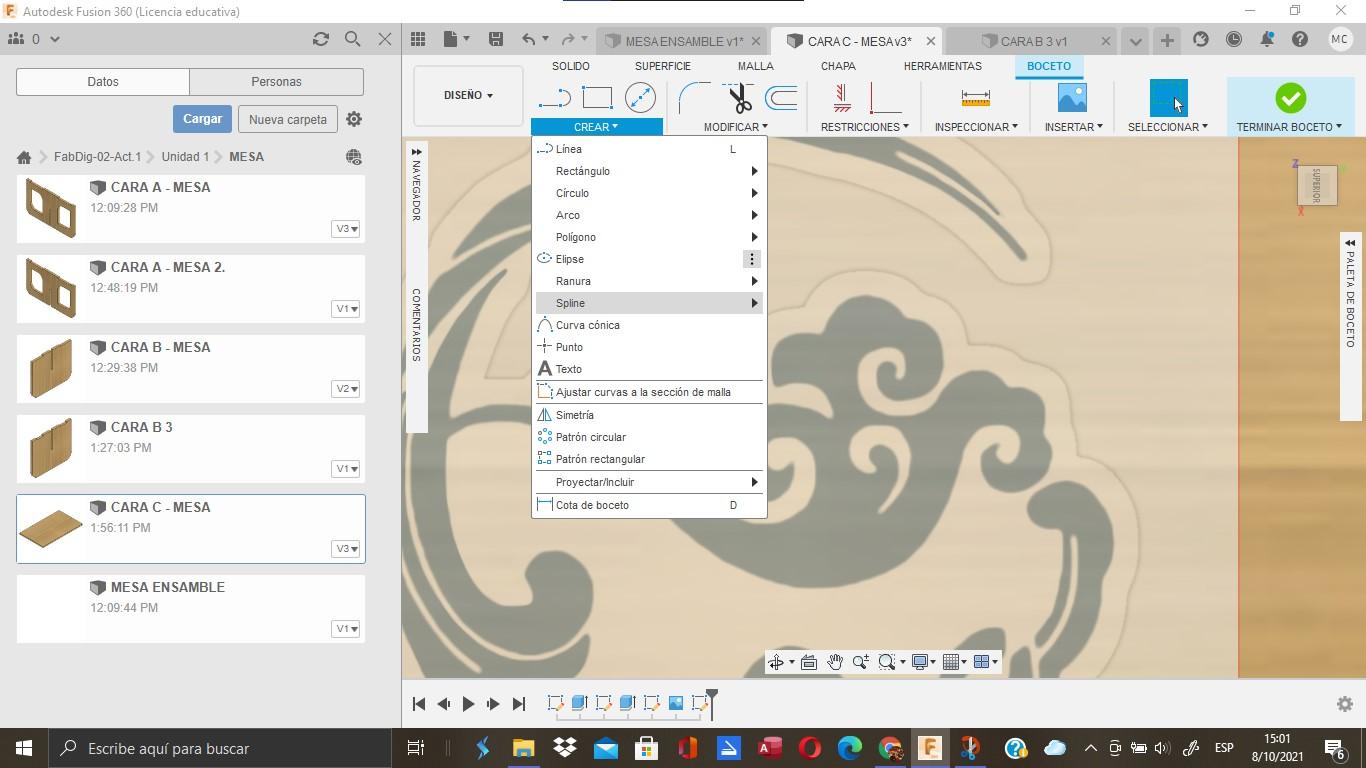

Para dibujar, vamos a Crear y seleccionamos spline. Y empezamos a hacer las líneas curveadas según el diseño que tengamos.

Y listo, tenemos nuestra Cara C.

Este proceso es mas simple. Creamos un archivo y lo primero que hacemos es guardarlo (sino, no nos dejara adjuntar los archivos en el). Al tener el archivo guardado, podemos empezar a insertar las caras en este. Primero las Caras A y B.

Luego vamos hacia la sección ensamblar, función Unión o J. Y elegimos el punto medio de cada cara. Teniendo en cuenta que estos puntos deben tocarse como complementarios.

Para acabar con el ensamble, insertamos la Capa C y seleccionamos nuevamente la función Unión. Teniendo en cuenta que el primer componente que seleccionemos será el que se moverá, primero seleccionamos la capa recién integrada y luego el punto medio de las ya ensambladas.

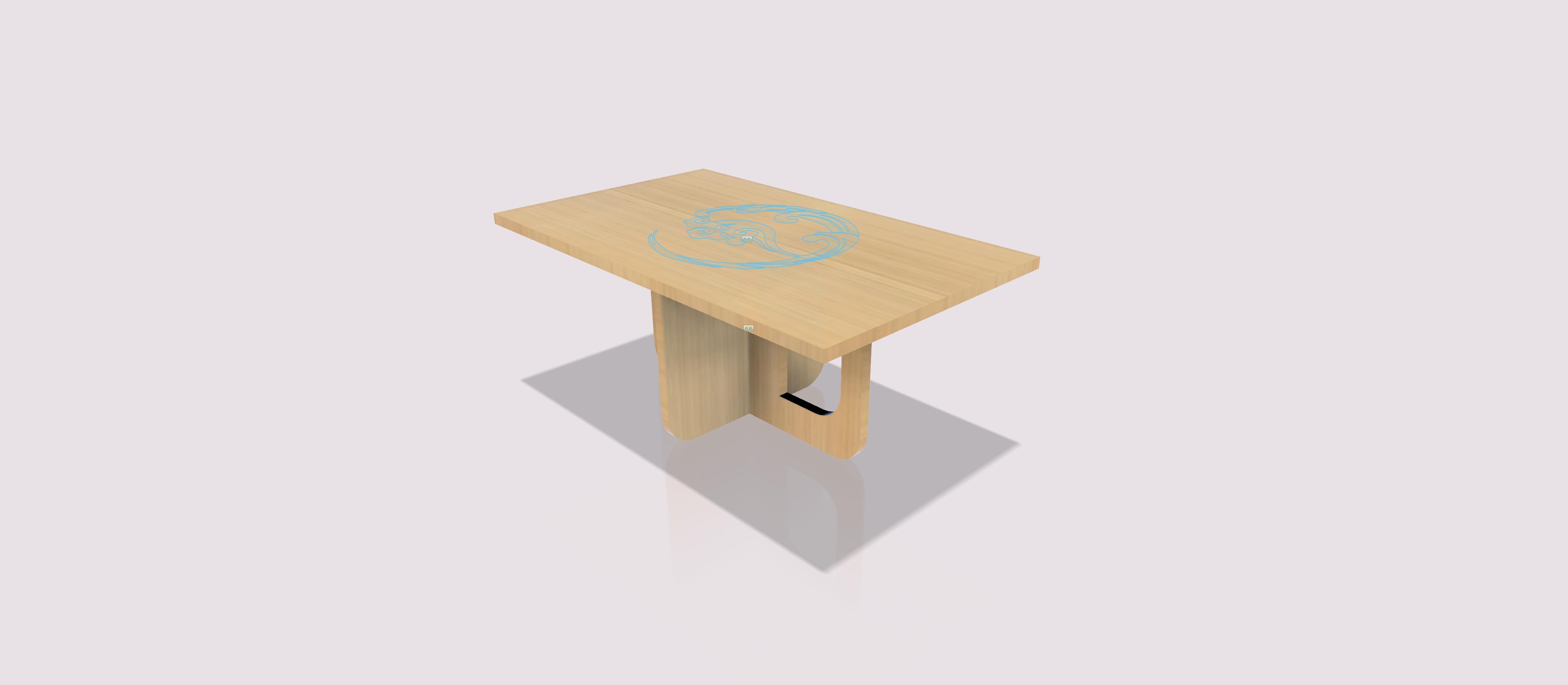

Con esto, tendremos por finalizado el ensamble.

Para hacer la simulación usaremos RDWorks. Este programa ejecuta la visualización de los grabados y cortes.

Para aquello primero debemos guardar/exportar la cara que deseamos simular en dxf. Luego importarla en RDWordk y administrar las configuraciones respectivas, asignando colores distintivos a cada paso. En este caso para ser mas detallado, usare rojo y negro como corte y azul como grabado. Respecto a los que están con rojo, los asigne así para distinguirlo del diseño ya que estas formas tienen una profundidad de 8 mm.

Como tenemos entendido:

Para el corte los parámetros serán: Velocidad de 50 y potencia máx. y min. de 50 y 70.

Para el grabado: Velocidad de 100 y potencia de máx. y min. de 20 y 30.

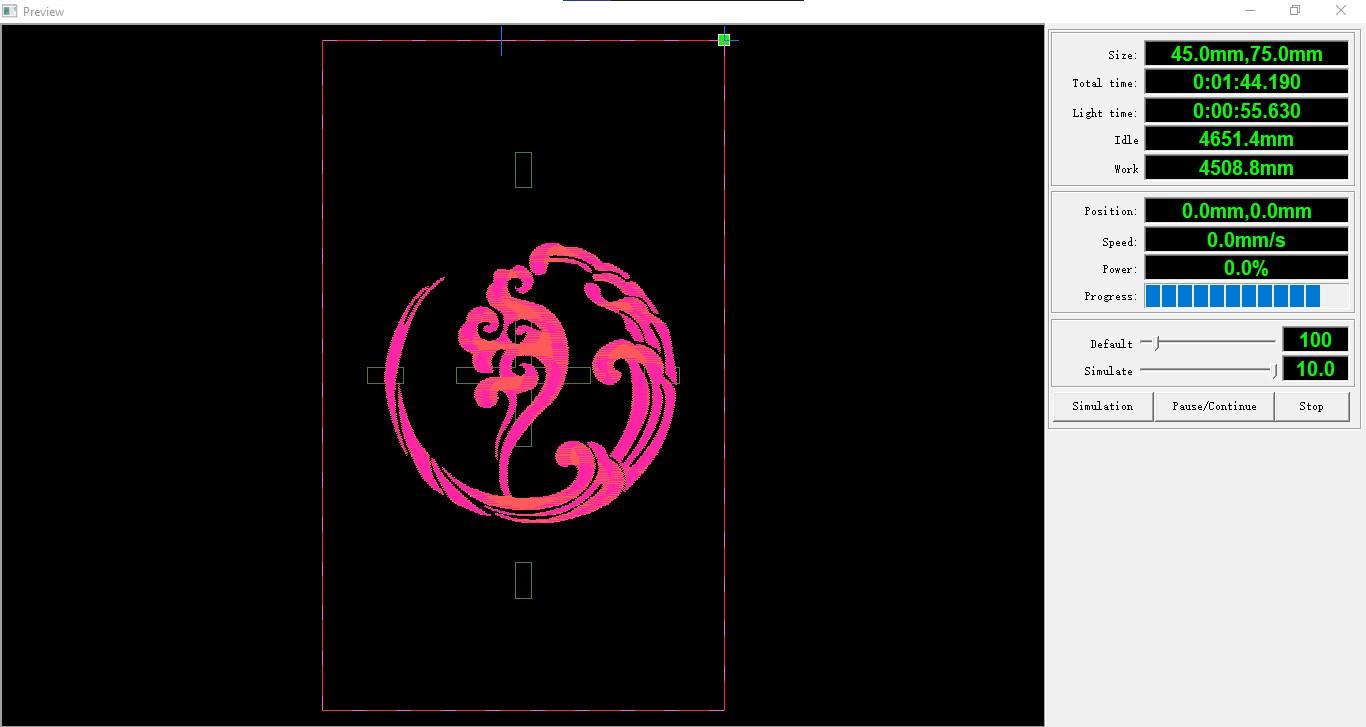

Teniendo estos parámetros (pueden variar según la preferencia del espectador) podemos ejercer la simulación presionando el icono de monitor.

Para usar este programa solo debemos importar en dxf alguna cara a preferencia del usuario y esta paginas nos dará la facilidad de simular las diferentes texturas de materiales o cortes con brocas que podamos usar.

Con esto podemos terminar este proyecto. Fue un proyecto divertido de realizar ya que habían muchas ideas yendo y viniendo sin embargo, el resultado simple y terminaciones suaves se sintieron necesarios ya que como mencione antes, siento este tipo de mesa como la adecuada para mi.

Sin mas que agregar, culmino este proyecto. Gracias por leer, buen día.
