Mesa De Estudio Desde Cero

El proyecto consiste en realizar paso a paso desde cero, un objeto que se necesita en el hogar, en esta ocasión se realizara una mesa de estudio agregando un diseño personalizado, sin embargo esta guía de pasos puede servir como base para realizar cualquier tipo de proyecto.

Los materiales que se necesitan son los siguientes:

• Lápiz y papel
• El programa Fusión360
• Conexión a Internet
• Imagen DFX a elección

El primer paso es diseñar un boceto con las dimensiones en milímetros que tendría el mueble, objeto, etc. El espesor de el objeto debe ser de 12mm. También diseñar las partes del objeto para el futuro ensamblaje.

Al ser el primer boceto, hay algunos detalles que pueden haber faltado, antes de empezar a diseñar, tenemos que resolver esos detalles para que nuestro diseño no tenga ningún problema al realizar el ensamblaje.

Una vez se tenga el boceto preparado, empezar a realizar el diseño en el programa Fusion360, crearemos una nueva carpeta y empezaremos un nuevo diseño como se muestra en la imagen.

Para empezar a diseñar en fusion360, primero se crea un nuevo boceto y seleccionar el plano que se necesita diseñar.

No olvidarse de guardar el proyecto para evitar que se pierda el trabajo.

En mi caso, estoy realizando una mesa de estudio por lo que empezare diseñando el plano de la parte superior de la mesa. A continuación creare un nuevo boceto, seleccionando la cara plana y empezare a diseñar.la parte superior, utilizando como guía el boceto que realice a mano.

Con la opción línea o apretando la letra L, seleccionar un punto en el plano y empezar a realizar el diseño, dando una forma cuadrada como se muestra en la imagen.

Finalizado el boceto, extruir la parte superior con un espesor de 12mm, tal y como se refirió en el boceto hecho a mano.

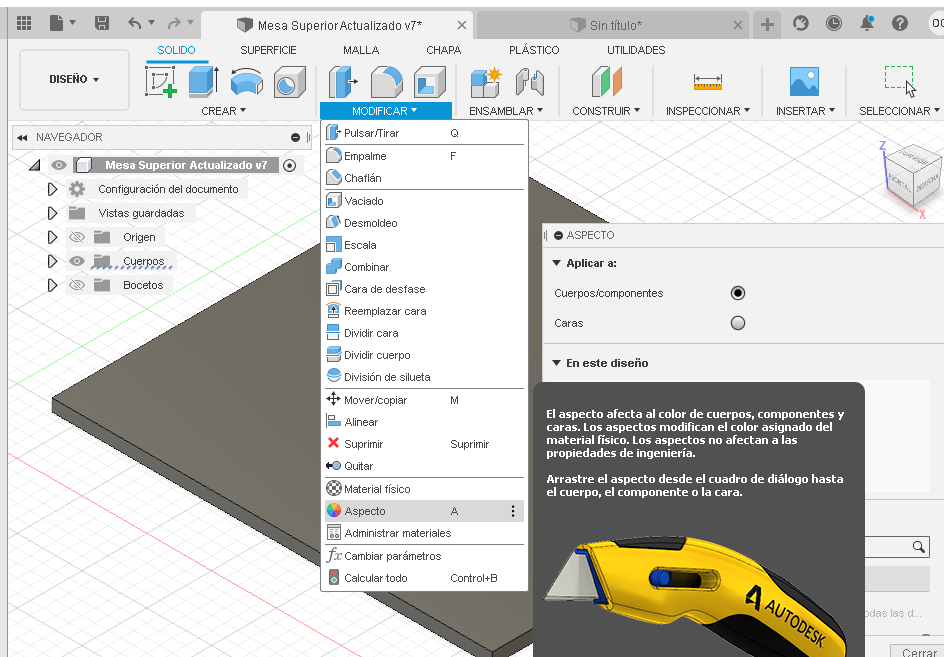

También agregar un aspecto a a la parte superior de la mesa de estudio con la opción Aspecto, el aspecto es elección de la persona.

Finalizado la parte superior, abrir otra pestaña nueva y crear un nuevo boceto para la parte lateral, nuevamente seguiremos los mismos pasos de creación de boceto y con la opción Línea diseñaremos en el plano la parte lateral.

Siguiendo con las dimensiones que se muestran en la imagen.

Crear un nuevo boceto para diseñar un nuevo soporte para la mesa de estudio, con la opción Línea, realizaremos segmentos en plano como se muestra en la imagen.

A continuación, crear un nuevo boceto para la parte lateral de la mesa de estudio, con el boceto a mano, guiarse para realizar el diseño de la parte lateral de la mesa de estudio, utilizando siempre la opción Línea.

para poder darle una forma de arco a la mesa, seleccionar la opción crear y después seleccionar la opción curva cónica como se muestra en la imagen.

Luego seleccionamos un punto inicial en el pie de la mesa desde la parte derecha, y crearemos un arco hasta el final de la parte izquierda del pie de la mesa.

Ahora solo falta crear nuestro diseño personalizado, para realizarlo, seleccionar la cara plana de la parte lateral, luego seleccionar la opción Insertar y luego Lienzo.

Insertar la Imagen DFX, una vez realizado la imagen estará en la cara plana de nuestro diseñar, se puede modificar el tamaño o rotar la imagen conforme pueda quedar perfectamente insertado en el plano.

Insertado el lienzo, realizar un trazado con la opción Spline, primero seleccionar la opción crear y despues la opción Spline - Punto de ajuste de Spline. Trazaremos toda la imagen punto por punto, una vez realizado todo el trazado debe quedar como se muestra en la imagen.

Finalizado todas las partes que se necesita para la mesa de estudio, realizar el ensamblaje de las partes en un nuevo boceto.

Cuando todas las partes se encuentran en el mismo boceto, Utilizar la opción Unir para ensamblar todas las partes.

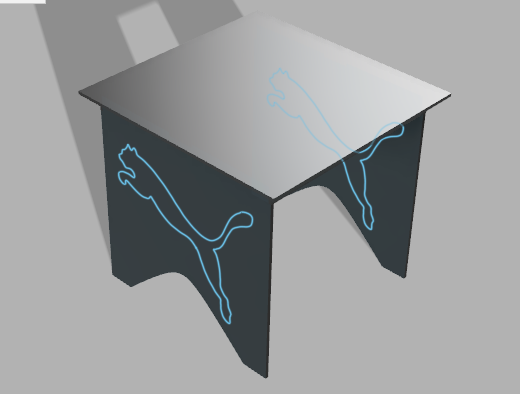

La mesa de estudio diseñada debe quedar como se muestra en la imagen.
