Mesa De Centro

Crearemos una mesa de centro con diseño en las esquinas con el programa AutoDesk Fusion 360, esta mesa que tiene un toque clásico que se adapta a todo tipo de ambiente es muy buena para los ambientes que usamos diariamente y tiene buen espacio para poner todo tipo de objetos encima.
Supplies




- Autodesk Fusion 360
- Electricidad
- Internet
- Computadora
PLANOS DE LA CARA A


Le damos a la opción "crear boceto" luego elegimos una cara del plano.
Las medidas de la cara a son:
Largo: 300mm
Ancho: 750mm con espacios de 190mm y 90mm que son donde va enganchar la parte del centro de la mesa
Así como esta hacemos dos para la mesa
EXTRUCCIÓN Y APARIENCIA


Al terminar el boceto le damos a la herramienta extruir y elegimos la medida que es 18mm y la apariencia le damos a la herramienta de apariencia y elegimos el color que nos guste en este caso fue 3D Ash- Semigloss

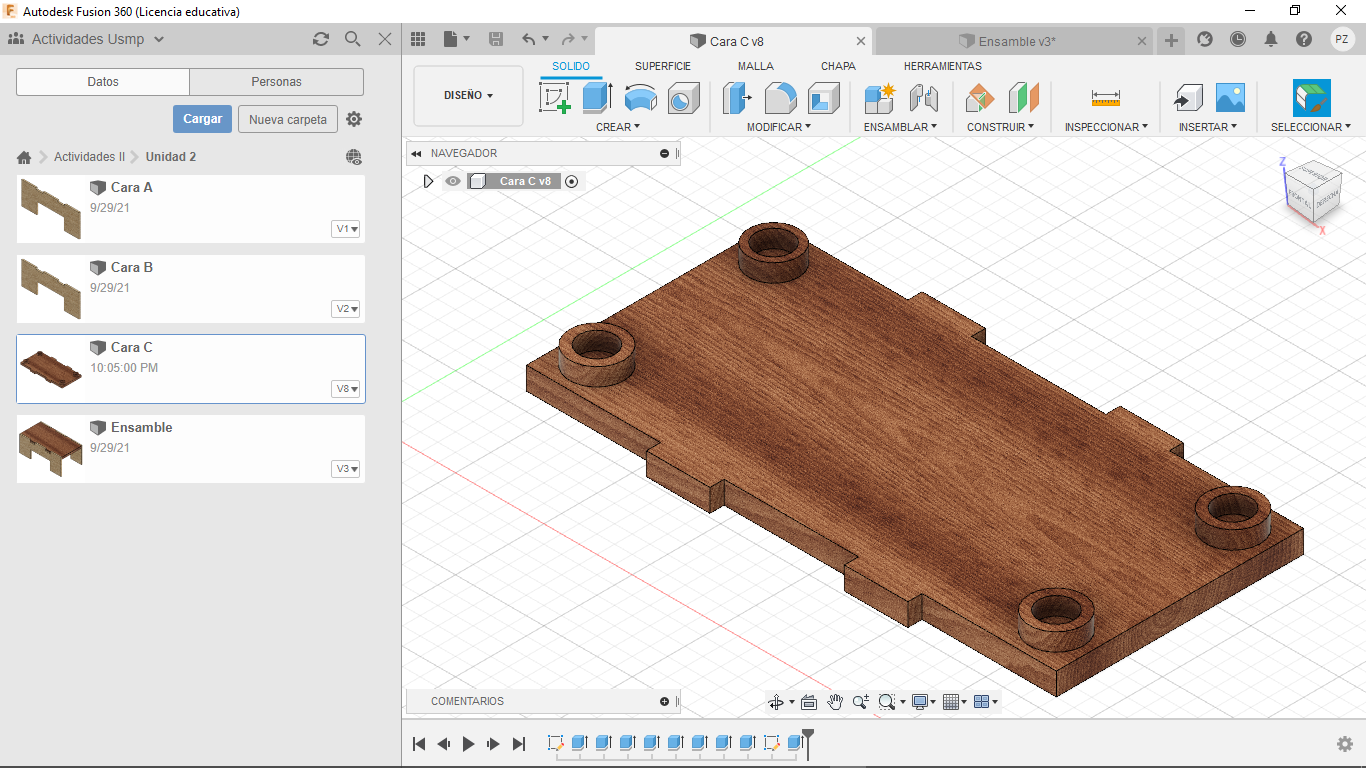

Cara C


Las medidas de la cara c son las siguientes:
Largo: 350mm
Ancho: 750mm con espacios de 190mm y 90mm que son los ganchos que encajaran con las demás caras para ensamblar todo al final
ENSAMBLE

Juntamos todas las caras
La cara a y la cara c
Para llegar a juntar todo en un mismo espacio le damos a la opción "insertar en el diseño actual" y así lo vas acomodando de uno en uno con la herramienta de ensamblar "unión" donde juntas las aristas mayor y menor de las caras y se unen de tal manera que quede de la forma de una mesa
DISEÑO DE MESA


El diseño de la mesa lo hicimos con figuras geométricas en este caso con la herramienta "circulo de diámetro central" lo pones en cada esquina con una medida de 76.746mm y otra adentro del mismo de 50mm y asi en todas las esquinas.
Para extruirle seleccionas los circulos y le das a la herramienta "extruir" con una medida de 25mm hacia arriba.
