Mesa De Arquitectura

¡Bienvenidos a este segundo Instructable! Hoy conoceremos más sobre la app de Fusion 360 que sirve mucho para varias carreras como la de Arquitectura como la de Ingeniería, ven y acompáñanos a este pequeño Instructable.

• Un mouse periférico.
• Autodesk Fusion 360.
• Una PC/laptop.
• Router con buena señal de Wi-Fi.

Primer paso: Al haber ya descargado Fusion 360 en tu PC, al entrar al programa te pedirá que creas una carpeta la llamara como gustes, luego de eso, crearas otra carpeta para el proyecto de hoy que será el nombre de MESA DE ARQUITECTURA, y luego tendrás que crear varias carpetas con los nombres de cada paso que pondré como título.

Segundo paso: Crea una carpeta para que todas las partes del proyecto ese ahí, llámalo FabDig primer proyecto, entra a esa carpeta y crea otra llamada MESA DE ARQUITECTURA, y a partir de esa carpeta crea todas las carpetas como te dije anteriormente, crea una carpeta llamada PATAS SOPORTE 1 que creaste entra ahí, para poder hacer un boceto o un objeto, en la parte de arriba hay una herramienta que dice SÓLIDO y debajo de ello dice CREAR BOCETO, das clic ahí, y debes elegir en la cara donde vas a crear un objeto si es al frente debes dar clic en la cara, si es para arriba das donde la línea azul así guiándote con el trabajo que tienes que hacer. Luego pones abajo donde dice CREAR, luego seleccionas LÍNEA y con esa herramienta tendrás que dibujar en el plano dándole formar como en la foto que subí con las medidas exactas. Para hacer que el soporte tenga un hueco de forma de un círculo, tienes que ir donde dice CREAR, das clic en donde dice CÍRCULO, luego te vas donde CÍRCULO DE DOS PUNTOS, lo pones como esta en la imagen que subí, con esa medida. Para saber cuánto mide cada lado o línea vas donde dice CREAR, seleccionas COTA DE BOCETO, y das clic en cada línea y te dirá cuanto mide. Luego de eso cuando ya hayas acabado con el boceto, en la esquina superior derecha dice TERMINAR BOCETO debes dar clic ahí. Para darle volumen al dibujo que has hecho debes ir a CREAR, vas donde dice EXTRUIR, y le pones 12mm así aumentara su volumen. Luego de eso para asignarle un color debes ir a MODIFICAR esta en la parte de arriba, vas donde dice ASPECTO y te saldrán varias carpetas pequeñas a tu derecha seleccionas donde dice MADERA y buscas el color BAMBÚ CLARO – SEMIBRILLANTE o el color que gustes, y arrastras el color hacia el boceto y automáticamente se le asignara el color. Así igualito se hace en todos los pasos. Para acabar bien debes guardar la parte del trabajo, en donde en la parte de arriba esquina superior izquierda dice guardar, lo guardas y así tu trabajo no se perderá.

Tercer paso: Crea y entra a la carpeta llamada PATAS SOPORTE 2, para poder hacer un boceto o un objeto, en la parte de arriba hay una herramienta que dice SÓLIDO y debajo de ello dice CREAR BOCETO, das clic ahí, y debes elegir en la cara donde vas a crear un objeto adecuado al boceto que crearas. Luego pones abajo donde dice CREAR, luego seleccionas LÍNEA y con esa herramienta tendrás que dibujar en el plano dándole formar como en la foto que subí con las medidas exactas. Para hacer que el soporte tenga un hueco de forma de un círculo, tienes que ir donde dice CREAR, das clic en donde dice CÍRCULO, luego te vas donde CÍRCULO DE DOS PUNTOS, lo pones como esta en la imagen que subí, con esa medida. Para saber cuánto mide cada lado o línea vas donde dice CREAR, seleccionas COTA DE BOCETO, y das clic en cada línea y te dirá cuanto mide. Luego de eso cuando ya hayas acabado con el boceto, en la esquina superior derecha dice TERMINAR BOCETO debes dar clic ahí. Para darle volumen al dibujo que has hecho debes ir a CREAR, vas donde dice EXTRUIR, y le pones 12mm así aumentara su volumen. Luego de eso para asignarle un color debes ir a MODIFICAR esta en la parte de arriba, vas donde dice ASPECTO y te saldrán varias carpetas pequeñas a tu derecha seleccionas donde dice MADERA y buscas el color BAMBÚ CLARO - SEMIBRILLANTE, y arrastras el color hacia el boceto y automáticamente se le asignara el color. Para acabar bien debes guardar la parte del trabajo, en donde en la parte de arriba esquina superior izquierda dice guardar, lo guardas y así tu trabajo no se perderá.

Cuarto paso: Crea y entra a la carpeta llamada MADERA DE SOPORTE, para poder hacer un boceto o un objeto, en la parte de arriba hay una herramienta que dice SÓLIDO y debajo de ello dice CREAR BOCETO, das clic ahí, y debes elegir en la cara donde vas a crear un objeto adecuado al boceto que crearas. Luego pones abajo donde dice CREAR, luego seleccionas LÍNEA y con esa herramienta tendrás que dibujar en el plano dándole formar como en la foto que subí con las medidas exactas. Para saber cuánto mide cada lado o línea vas donde dice CREAR, seleccionas COTA DE BOCETO, y das clic en cada línea y te dirá cuanto mide. Luego de eso cuando ya hayas acabado con el boceto, en la esquina superior derecha dice TERMINAR BOCETO debes dar clic ahí. Para darle volumen al dibujo que has hecho debes ir a CREAR, vas donde dice EXTRUIR, y le pones 12mm así aumentara su volumen. Luego de eso para asignarle un color debes ir a MODIFICAR esta en la parte de arriba, vas donde dice ASPECTO y te saldrán varias carpetas pequeñas a tu derecha seleccionas donde dice MADERA y buscas el color BAMBÚ CLARO - SEMIBRILLANTE, y arrastras el color hacia el boceto y automáticamente se le asignara el color. Para acabar bien debes guardar la parte del trabajo, en donde en la parte de arriba esquina superior izquierda dice guardar, lo guardas y así tu trabajo no se perderá.

Quinto paso: Crea y entra a la carpeta llamada MESA DE TRABAJO, para poder hacer un boceto o un objeto, en la parte de arriba hay una herramienta que dice SÓLIDO y debajo de ello dice CREAR BOCETO, das clic ahí, y debes elegir en la cara donde vas a crear un objeto adecuado al boceto que crearas. Luego pones abajo donde dice CREAR, luego seleccionas LÍNEA y con esa herramienta tendrás que dibujar en el plano dándole formar como en la foto que subí con las medidas exactas. Para saber cuánto mide cada lado o línea vas donde dice CREAR, seleccionas COTA DE BOCETO, y das clic en cada línea y te dirá cuanto mide. Luego de eso cuando ya hayas acabado con el boceto, en la esquina superior derecha dice TERMINAR BOCETO debes dar clic ahí. Para darle volumen al dibujo que has hecho debes ir a CREAR, vas donde dice EXTRUIR, y le pones 12mm así aumentara su volumen. Luego de eso para asignarle un color debes ir a MODIFICAR esta en la parte de arriba, vas donde dice ASPECTO y te saldrán varias carpetas pequeñas a tu derecha seleccionas donde dice MADERA y buscas el color BAMBÚ CLARO - SEMIBRILLANTE, y arrastras el color hacia el boceto y automáticamente se le asignara el color. Para acabar bien debes guardar la parte del trabajo, en donde en la parte de arriba esquina superior izquierda dice guardar, lo guardas y así tu trabajo no se perderá.

Sexto paso: Crea y entra en la carpeta llamada ENSAMBLAJE, en esta parte no debes crear un plano lo debes hacerlo así mismo como esta en la pantalla como te sale, ya que te enseñare como ensamblar en esa carpeta debes poner todas las otras partes del trabajo que realizaste ósea PATAS SOPORTE 1, PATAS SOPORTE 2, MADERA DE SOPORTE, MESA DE TRABAJO a todos los bocetos debes entrar a su carpeta y dar clic derecho y poner donde dice INSERTAR EN EL DISEÑO ACTUAL.

Séptimo paso: Luego de haber insertado todas las partes, para poder ensamblar poco por poco vas insertando cada pieza, cada pieza que insertes te pedirá que lo muevas o selecciones en otro lado, lo tienes que acercar a la pieza en donde se tiene que ensamblar y luego tienes que poner ACEPTAR, luego para ensamblar las piezas debes dar clic donde dice ENSAMBLAR ahí y pones UNIÓN, y en las imágenes que mande ahí explica un poco mejor como ensamblar las partes, ya que para ensamblar se tiene que dar clic al borde de una pieza y dar otro clic a la otra pieza y automáticamente se ensamblaran. Para acabar bien debes guardar la parte del trabajo, en donde en la parte de arriba esquina superior izquierda dice guardar, lo guardas y así tu trabajo no se perderá.

Octavo paso: Para poder darle un fondo a tu proyecto, una vez ensamblaste y guardaste el trabajo, tienes que ir donde dice en la parte de arriba dice DISEÑO, entras y das clic donde dice RENDERIZAR, luego en la parte de arriba donde dice en la lista de CONFIGURACIÓN, hay una imagen de una pelota cerca de varias paredes, luego te saldrá una barra lo cual debes configurar donde dice POSICIÓN, FONDO y cambias a ENTORNO, para que luego en la parte de arriba en la barra donde dice BIBLIOTECA DE ENTORNOS, busca el fondo que dice PLAZA, descárgalo, una vez hecho eso, arrástralo a tu pantalla de tu trabajo y automáticamente se pondrá el fondo que descargaste, después para volver a lo de antes donde dice arriba RENDERIZAR, das clic y pones DISEÑO. Para acabar bien debes guardar la parte del trabajo, en donde en la parte de arriba esquina superior izquierda dice guardar, lo guardas y así tu trabajo no se perderá.

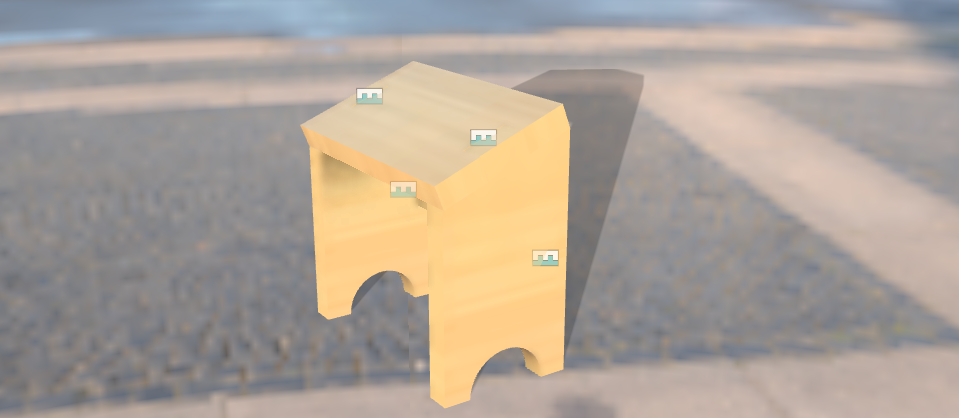

Noveno paso: Para finalizar este trabajo, para lograr tener una foto del trabajo con el fondo PLAZ que descargaste y lo colocaste en tu trabajo. Tienes que volver donde dice arriba DISEÑO, entras y das clic en RENDERIZAR, una vez dentro ello, en la barra de arriba en la fila que dice RENDERIZACIÓN EN LIENZO, y das clic donde dice CAPTURAR IMAGEN, te saldrán varias opciones para editar o cambiar, lo editas como gustes, luego de eso le das a ACEPTAR. Después te saldrá una opción que dice GUARDAR COMO, le das nombre a tu trabajo como gustes, le das clic en donde dice GUARDAR EN UN PROYECTO EN LA NUBE para que se ponga en check y luego de todo le das GUARDAR, automáticamente la imagen se guardara en el escritorio de tu PC. Así termina el Instructable de hoy, espero que te haya servido de mucha ayuda estos pasos que te acabo de presentar, ya habrá otro momento en que suba otro Instructable con un nuevo proyecto para enseñar.
