Mesa Con Patas Plegables

El diseño de este objeto nace bajo la necesidad de tener una mesa que pueda transportarse con facilidad y a la vez poder guardarla en espacios reducidos sin ocupar mucho espacio gracias a sus patas plegables que permiten maniobrarlo y acomodarlo de forma sencilla.

Esta parte del objeto vendrían a ser las patas exteriores en las cuales se engancharán (unirán) las patas interiores de forma cruzada formando una "X", para esto se debe tener en cuenta las dimensiones de la unión tanto en el eje Y como en el eje Z.
La inclinación viene siendo dada por 35°.

Como altura tiene 525 mm, y a la distancia de 230.5 mm se diseña una pequeña hendidura de 10 mm de profundidad y 12 mm de alto siendo este último el espesor de la pata interior.

Extruido a 12 mm

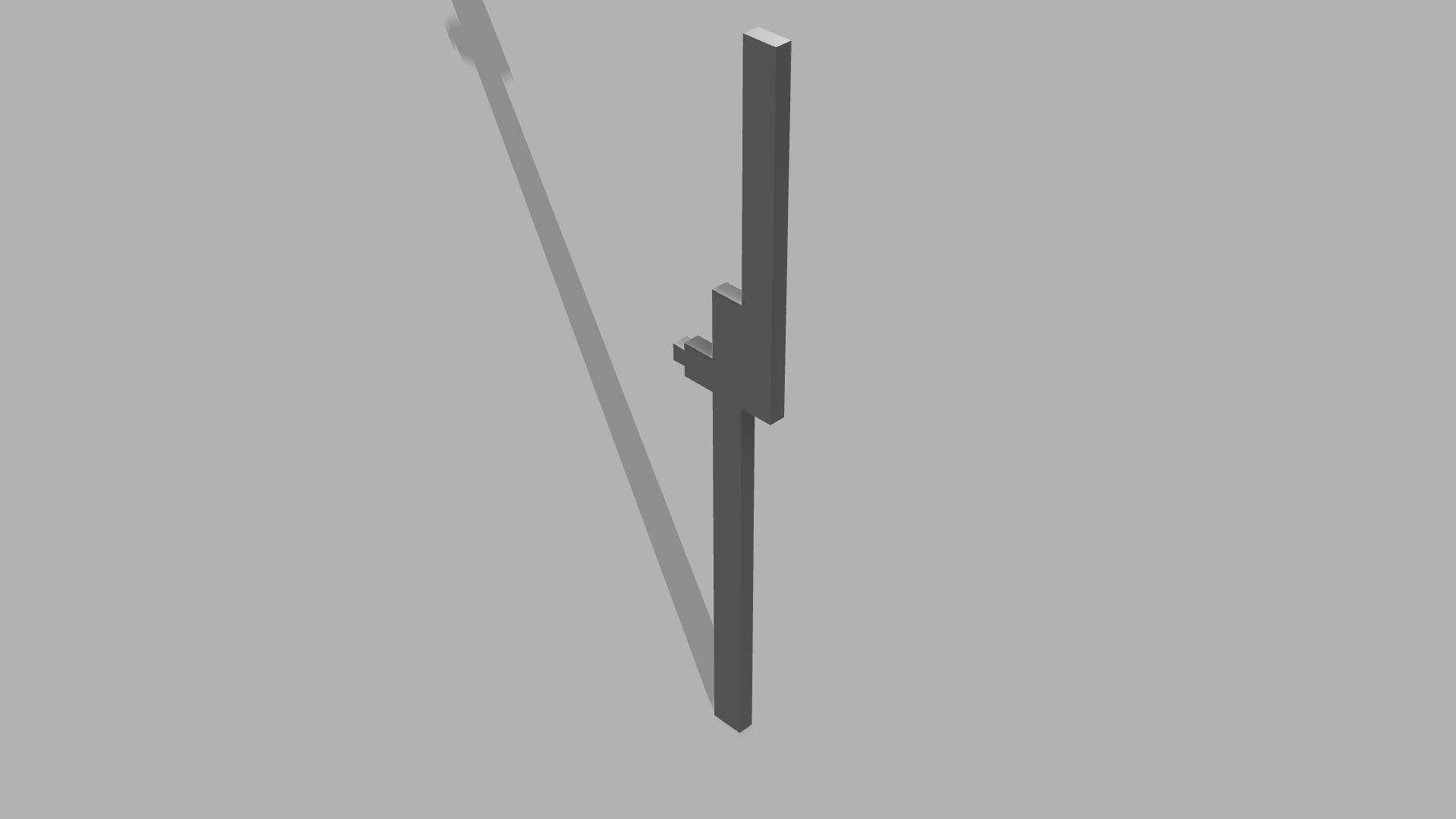

Esta parte del objeto vendrían a ser las patas interiores las cuales se engancharán (unirán) a las patas exteriores de forma cruzada formando una "X", para esto se debe tener en cuenta las dimensiones de la unión tanto en el eje Y como en el eje Z.

La inclinación viene siendo dada por 35°. Como altura tiene 2 partes una de 250 mm y otra de 325 unidas en la parte inferior de la parte con menor dimensión. Posteriormente se diseña el "gancho" el cuál encajará en el orificio de la pata exterior formando una "X".

Extruido 12 mm

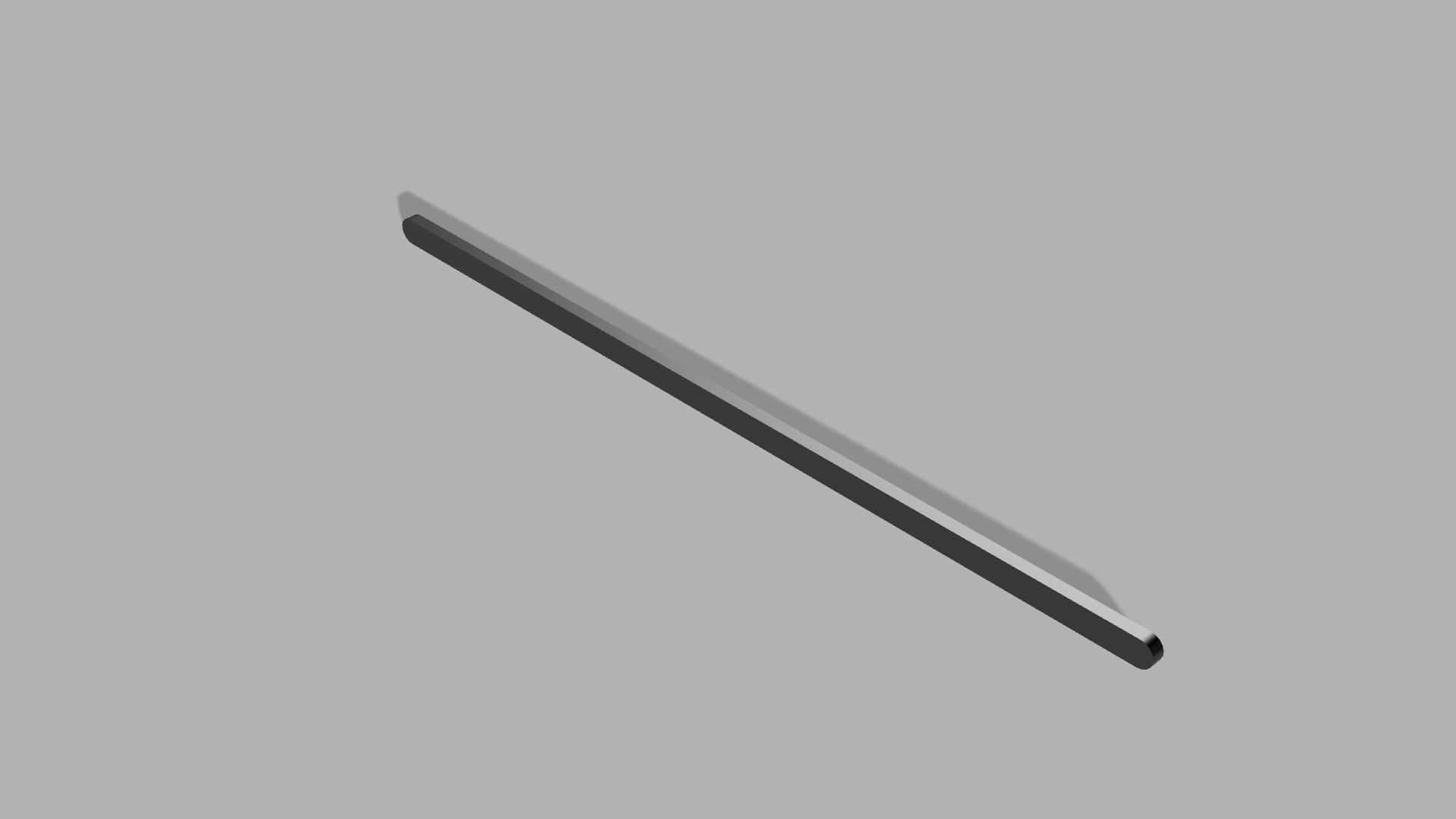

Esta parte del objeto viene siendo la base y la unión entre las patas exteriores con una dimensión 800 mm, extruido 12 mm y con los bordes realizados con circunferencias de radio de 25 mm.

Esta parte del objeto viene siendo la base y la unión entre las patas internas con una dimensión de 700 mm, extruido a 12 mm y con los bordes realizados con circunferencias de 25 mm de radio.

Esta parte del objeto vendería siendo la base de madera que irá unida a las patas plegables de manera que al doblarse queden completamente debajo de esa base y con medidas exactas sin sobrantes.

Es un cuadrilátero de largo de 1200 mm y de ancho de 900 mm, extruido a 12 mm con aspecto de caoba.

Y como resultado final se tiene la mesa con patas plegables lista para soportar objetos pesados como televisores, cajas, etc.
Simple de usar y fácil de guardar.
