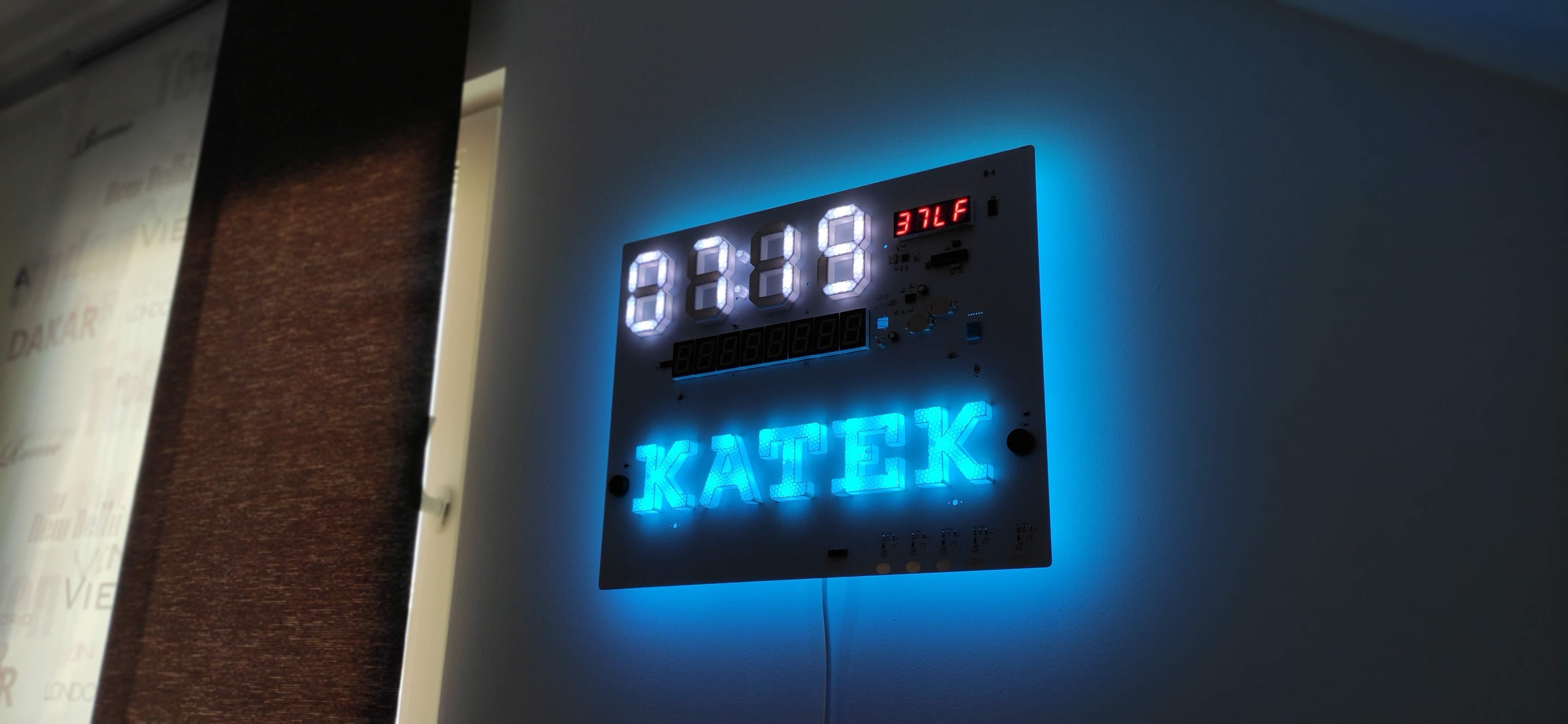

E.nova Designeruhr
Uhr Auf Basis eines Atmega328P.
Für Erfahrene Elektroniker. Zum löten und 3D-Drucken.
Katek Memmingen GmbH - Kai Machner
Leiterplatte Bestellen
Die Leiterplatte wurde in Easy-EDA entwickelt und kann dort direkt mit JLCPCB bestellt werden. Bauteile sind in einem BOM enthalten und können auch direkt über Easy-EDA bei LCSC bestellt werden
Standarteinstellungen der Leiterplatte:
Dicke: 1.6mm , Farbe: Schwarz Matt/Weiß , Leadfree / Bleifrei , Kupfergewicht: 1oz
Links:
zusätzlich wird ein Netzteil benötigt:
Löten Der Leiterplatte
Die Leiterplatten können nun bestückt werden.
Das Netzteil wird mit 1.5mm2 Kabel angeschlossen und verschraubt.
Schwierigkeit Löten - Mittel bis Schwer
Benötigt wird ein- /e Lötkolben- / Station mit einer feinen und mittelfeinen Spitze, evt. eine Lupe und Spitzpinzette und feines Lötzinn.
Prüfen Und Programmieren Der Leiterplatte
ist die Leiterplatte in fertig gelötet wird diese über den ICSP-Port und dem Arduino IDE programmiert.
Die Leiterplatte kann nun geprüft oder repariert werden.
Step 5: 3D Druck

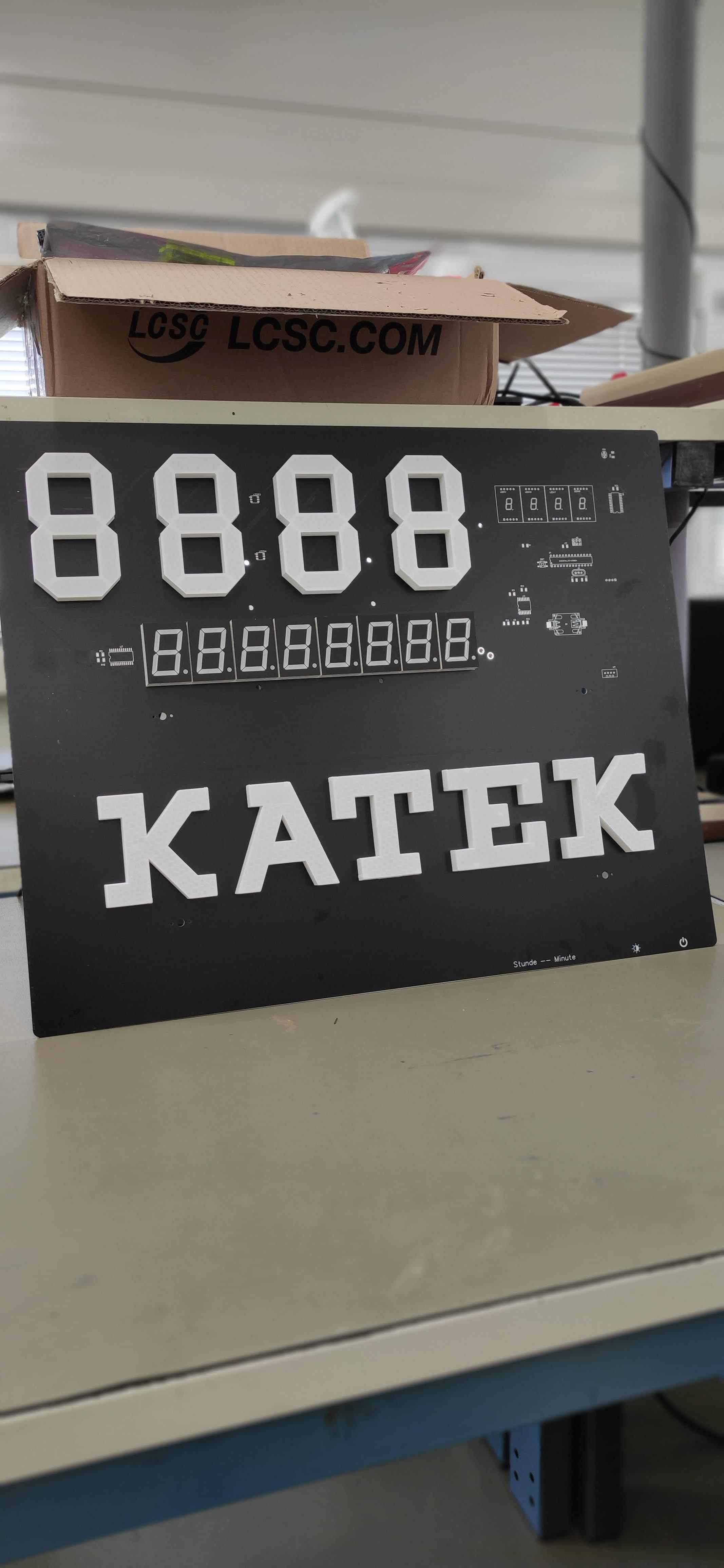

Der 3D-Druck der Uhr besteht aus 4 Teilen:
Die Wandhalterung mit Guide
Der Katek Schriftzug
Die Ziffern
Die Halterung des Netzteils
Teile in Bearbeitung - Bitte anfragen.
Bedienungsanleitung
Bedienungsanleitung beilegen und Pin des Bluetooth-Modul aufschreiben.
Mit P-Touch Pin zusätzlich auf die LP drucken.
