Matador De Mosquitos

O projeto foi criado com o intuito de ser utilizado no ambiente da UFES para ter um decaimento do número de mosquitos no local. Para que possa ter um resultado mais efetivo vários matadores de mosquitos devem ser espalhados pelo local em posições estratégicas.

Para realizar o projeto, os seguintes componentes serão utilizados:

LED's ultravioleta R$0,60

Cooler de computador R$14,90

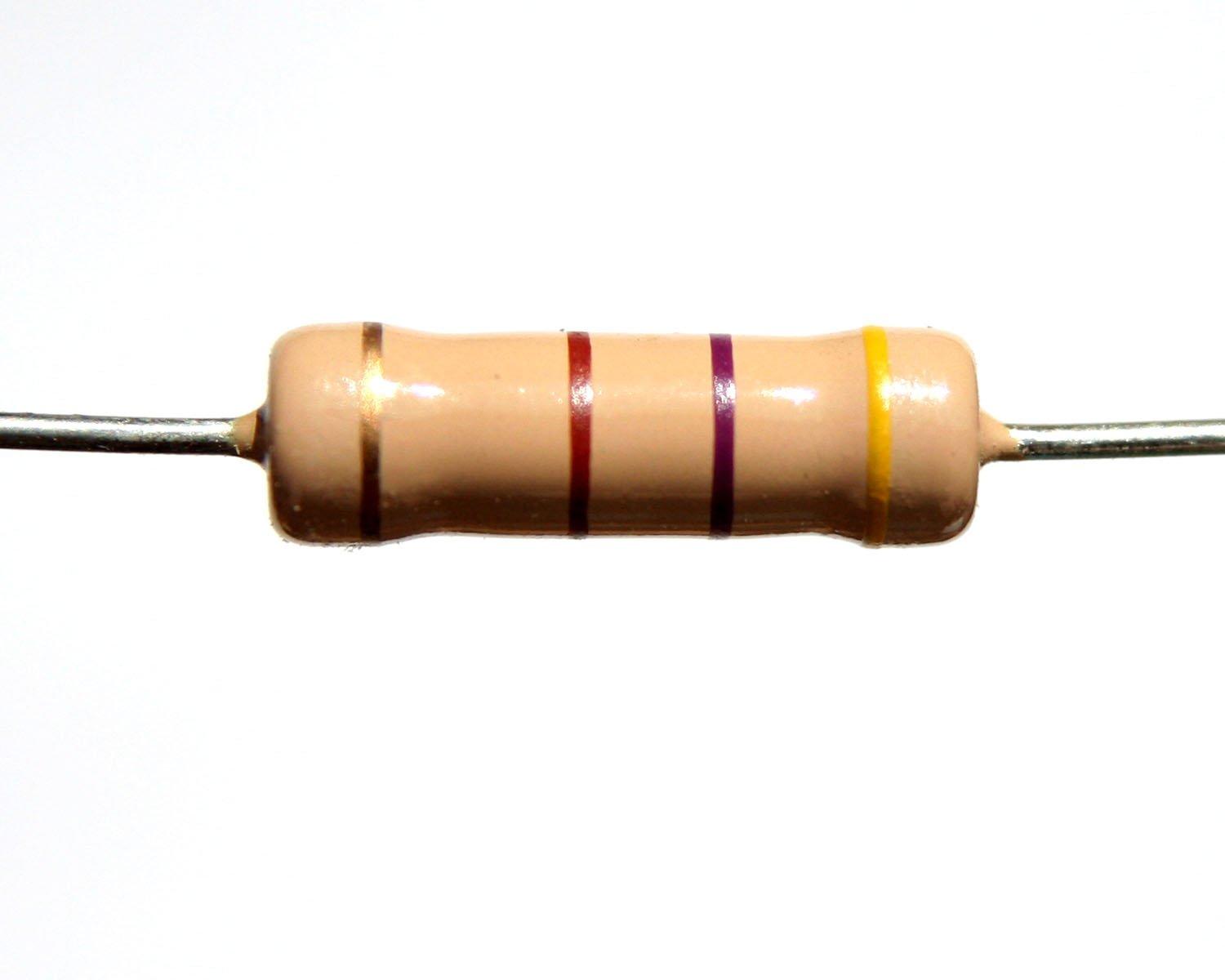

Resistores de 470 Ohm

Fonte de 12V

Esses componentes são facilmente encontrados tanto na internet, quanto em lojas físicas. Há diversos sites confiáveis, por exemplo, o Mercado Livre.

Preço total médio comprando pelo Mercado Livre: R$ 76,00 (valor engloba o custo do frete e a compra de mais unidades do que necessário).

Primeiramente, precisa-se de um pote cilíndrico (figura 1) com raio igual ou maior que a diagonal da ventoinha, de preferencia de cor fosca, se for transparente irá interferir na dispersão dos feixes de luz ultravioleta, pois ela deve estar à mostra apenas na parte em que o mosquito será puxado para o armazenamento(parte inferior do pote).

Próximo passo será colocar o pote de cabeça para baixo e cortar ele em um terço acima da base, e assim, fixar a ventoinha dentro da parte de baixo (figura 3), sempre lembrando que o sentido do vento deve ser para baixo, para poder sugar o mosquito.

Nesse projeto a ventoinha foi fixada com arame, e para preencher os buracos do lado dela, pois ela é quadrada e o pote é um circulo, foi utilizado fita isolante, mas também pode ser utilizado silver tape, ou usar durex, porém é difícil a fixação.

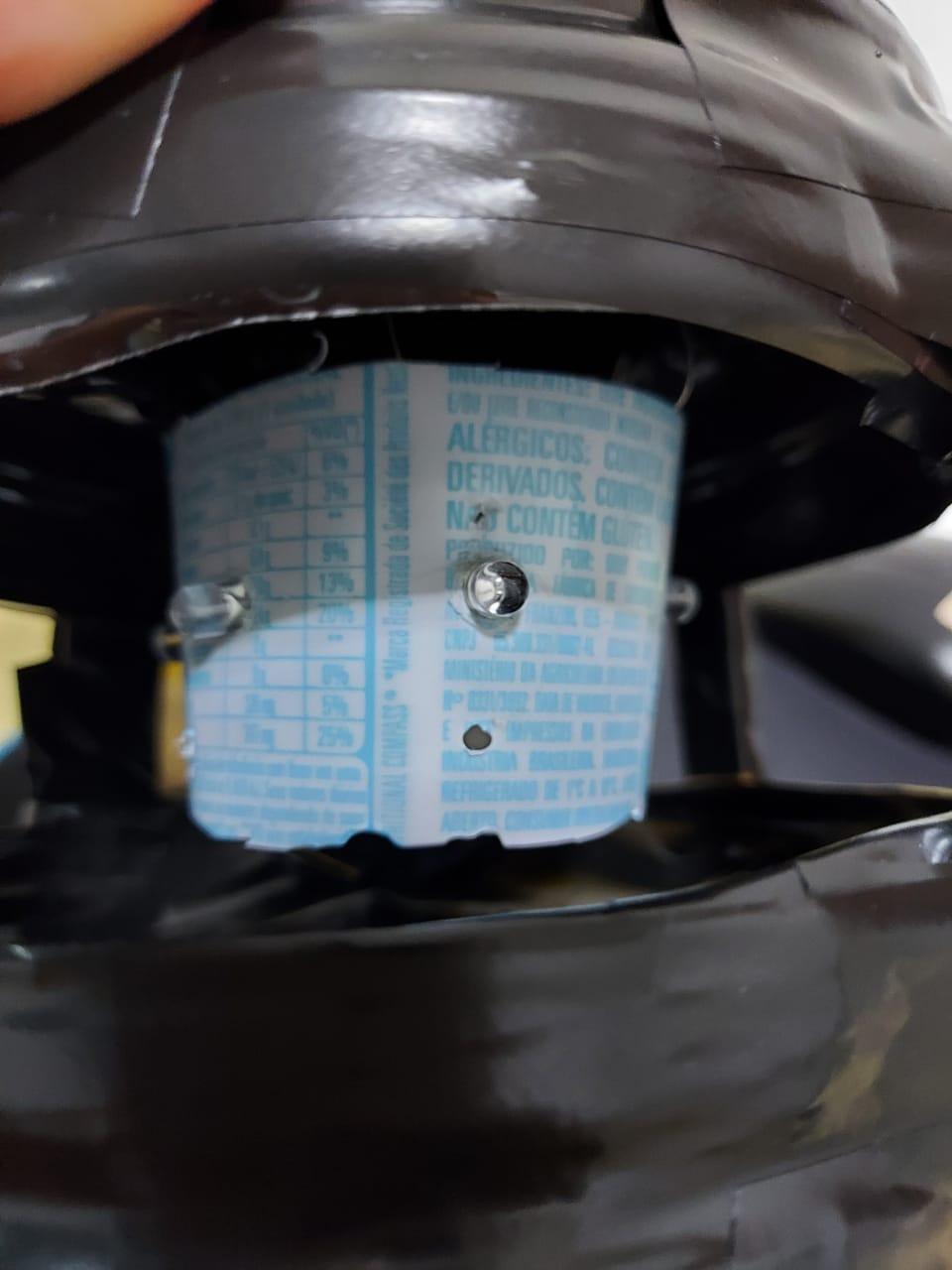

Com isso feito, agora é necessário montar a parte do Led ultravioleta, pode-se usar uma placa plana e fixar 6 LEDs nela, ou uma circular, como foi feito nesse projeto, utilizando um pote de iogurte natural (figura 2) qualquer, então será necessário fazer seis furos com distâncias uniformes (figura 4).

Agora precisa-se soldar a perna positiva do LED com o resisto, e depois ligar todos as pernas positivas em um fio, e ligar todas as pernas negativas em outro fio. Com tudo isso feito, agora a parte do led será fixada na parte superior do pote, aquela que foi cortada no inicio.

Próximo passo será juntar as duas partes com uma distância considerável para os mosquitos entrarem e serem sugados (figura 5), além de dispersarem os feixes de luz ultravioleta.

Com tudo isso feito, agora basta a parte de circuito finalizar, ligando o fio positivo da fonte em uma perna da chave gangorra, e os fios positivos da ventoinha e dos LEDs na outra perna da chave gangorra, e ligar o fio negativo da fonte direto com os fios negativos da ventoinha e dos LEDs.

Para armazenar os mosquitos, na parte de baixo, a que tem a tampa, será necessário cortar a parte superior da tampa, colocar uma tela mosqueteira e fechar a tampa.

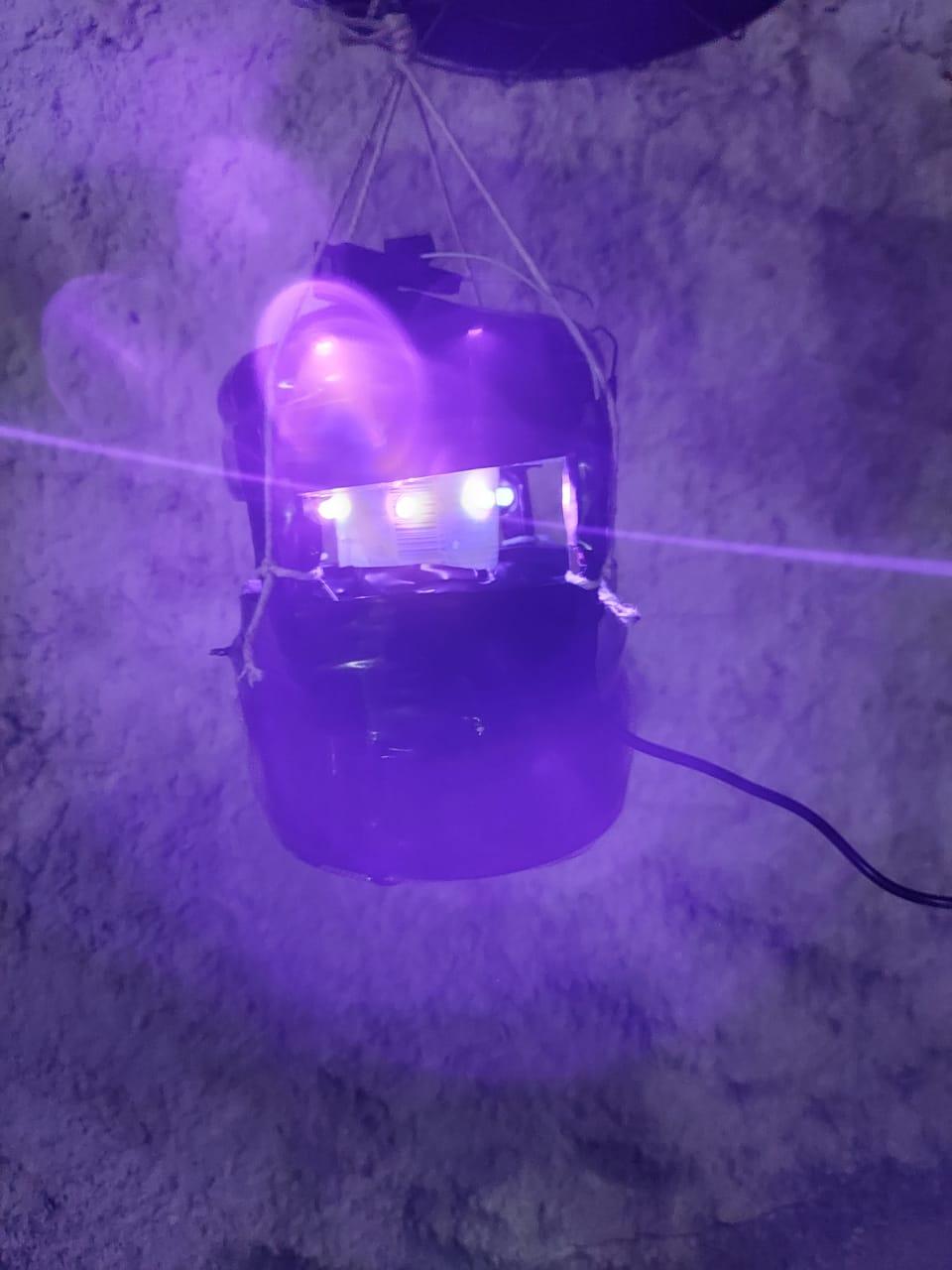

Portanto, basta ligar e esperar os mosquitos serem capturados (figura 6).

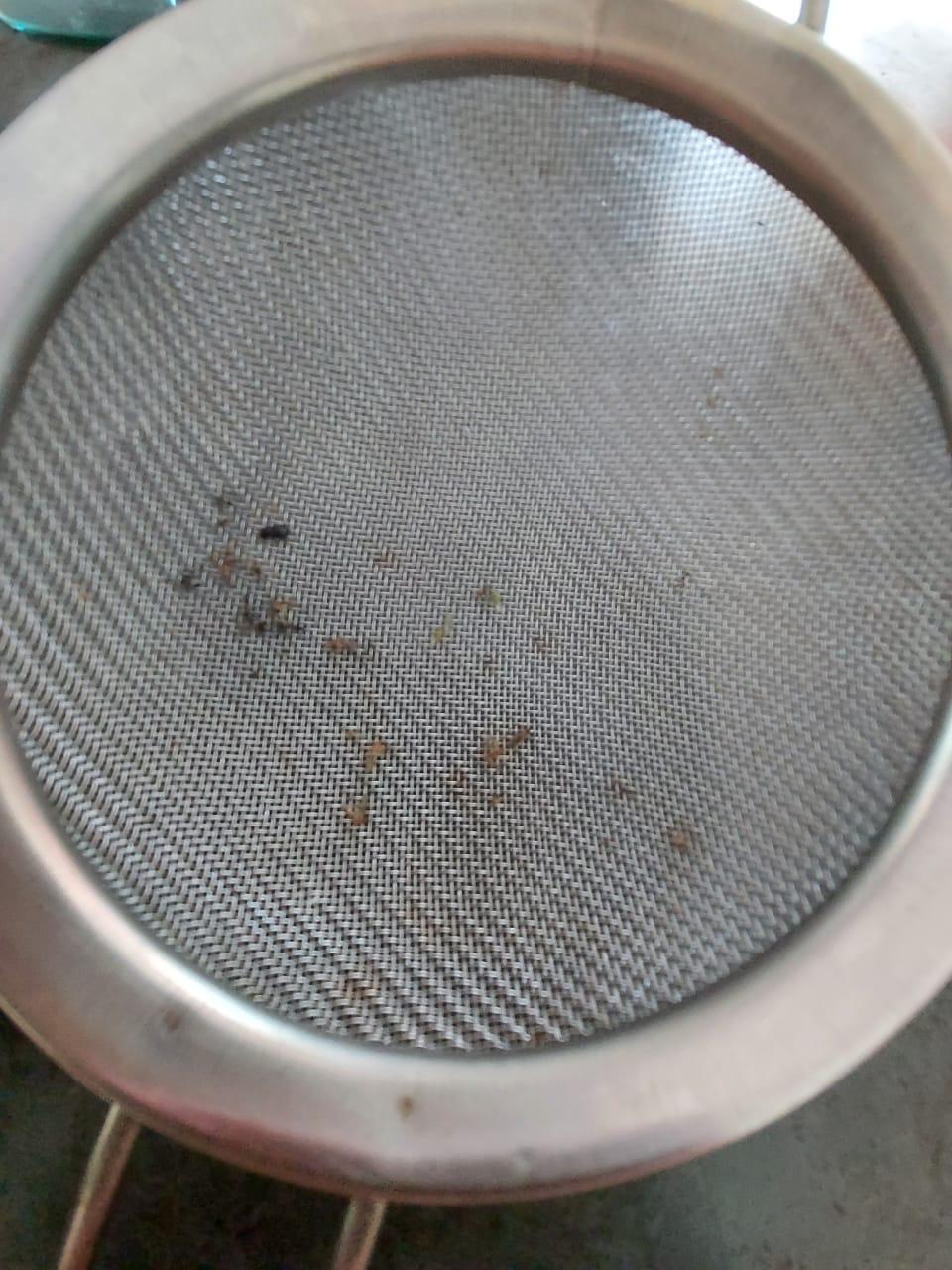

Após uma noite de uso obtivemos o resultado mostrado nas imagens. Confira também o projeto em funcionamento no video abaixo.
