Mano Robotica-PC3
![fusion360.png](/proxy/?url=https://content.instructables.com/F6K/ZX0R/KVAYJR09/F6KZX0RKVAYJR09.png&filename=fusion360.png)
¡Hola a todos¡
En esta ocasión estaremos viendo cómo realizar una "Mano Robótica" , con la aplicación de Fusión 360 y se estará explicando cada detalle de la elaboración.
¡Acompáñame en este proceso!
Supplies
![Imagen1.jpg](/proxy/?url=https://content.instructables.com/FXC/AMWS/KV9J4WO1/FXCAMWSKV9J4WO1.jpg&filename=Imagen1.jpg)
![ULI.png](/proxy/?url=https://content.instructables.com/FQ8/Q6VH/KV9J4WO2/FQ8Q6VHKV9J4WO2.png&filename=ULI.png)
- Software FUSION 360
- Software Ultimaker Cura 4.11
- Buena conexión a internet
LA BASE
![BASE1.png](/proxy/?url=https://content.instructables.com/FXH/J4JV/KV9J4X3W/FXHJ4JVKV9J4X3W.png&filename=BASE1.png)
![BASE2.png](/proxy/?url=https://content.instructables.com/F3K/IMGQ/KV9J4X3X/F3KIMGQKV9J4X3X.png&filename=BASE2.png)
![BASE3.png](/proxy/?url=https://content.instructables.com/FOE/Q347/KV9J4X3Y/FOEQ347KV9J4X3Y.png&filename=BASE3.png)
![BASE4.png](/proxy/?url=https://content.instructables.com/FH2/IBHH/KV9J4X3Z/FH2IBHHKV9J4X3Z.png&filename=BASE4.png)
![BASE5.png](/proxy/?url=https://content.instructables.com/FD2/3A7P/KV9J4X40/FD23A7PKV9J4X40.png&filename=BASE5.png)
![BASE6.png](/proxy/?url=https://content.instructables.com/FUE/W07Z/KV9J4X46/FUEW07ZKV9J4X46.png&filename=BASE6.png)
![BASE7.png](/proxy/?url=https://content.instructables.com/FZA/TIEE/KV9J4X47/FZATIEEKV9J4X47.png&filename=BASE7.png)
![BASE8.png](/proxy/?url=https://content.instructables.com/F23/0TFI/KV9J4X48/F230TFIKV9J4X48.png&filename=BASE8.png)
![BASE9.png](/proxy/?url=https://content.instructables.com/FT5/UXY5/KV9J4X49/FT5UXY5KV9J4X49.png&filename=BASE9.png)
![BASE10.png](/proxy/?url=https://content.instructables.com/FC1/9BUK/KV9J4X4A/FC19BUKKV9J4X4A.png&filename=BASE10.png)
![BASE11.png](/proxy/?url=https://content.instructables.com/FQN/BSW6/KV9J4X4B/FQNBSW6KV9J4X4B.png&filename=BASE11.png)
![BASE12.png](/proxy/?url=https://content.instructables.com/FRF/NLFZ/KV9J4X4C/FRFNLFZKV9J4X4C.png&filename=BASE12.png)
Para realizar la base , se empezará :
-Creando un diseño con nombre de “Base” .
-Procederemos, utilizando la herramienta “crea boceto” en la dimensión xz y con ello presionaremos el comando “línea” con las medidas del plano correspondiente.
-Luego, usaremos el comando “revolución” y nos indicará a que ángulo se hará la extrusión, para ello colocaremos 360 equivalente a una vuelta. Por otra parte, se hará los bordes de cada parte de la figura, y se estará utilizando el “empalme” de 10 mm en la parte inferior y en la superior y en la parte media de 5mm.
-Finalmente se hará la profundidad o huecos que tiene la figura , para comenzar con la primera perforación se sombreara la parte superior de la base y colocaremos “crear boceto “ , y haremos un círculo de diámetro 20mm , de tal manera presionaremos “terminar boceto” , y con la herramienta “extrusión” lo alargaremos hasta abajo y le damos aceptar y así mismo haremos con la profundidad de la parte inferior de diámetro 110mm.
GRABADO a LA "BASE"
![GRABADO1.png](/proxy/?url=https://content.instructables.com/F89/9BVI/KV9J4XJE/F899BVIKV9J4XJE.png&filename=GRABADO1.png)
![GRABADO2.png](/proxy/?url=https://content.instructables.com/FHV/ZJ66/KV9J4XJH/FHVZJ66KV9J4XJH.png&filename=GRABADO2.png)
![GRABADO3.png](/proxy/?url=https://content.instructables.com/FIR/OOCF/KV9J4XJI/FIROOCFKV9J4XJI.png&filename=GRABADO3.png)
![GRABADO5.png](/proxy/?url=https://content.instructables.com/FIC/8DFK/KV9J4XJJ/FIC8DFKKV9J4XJJ.png&filename=GRABADO5.png)

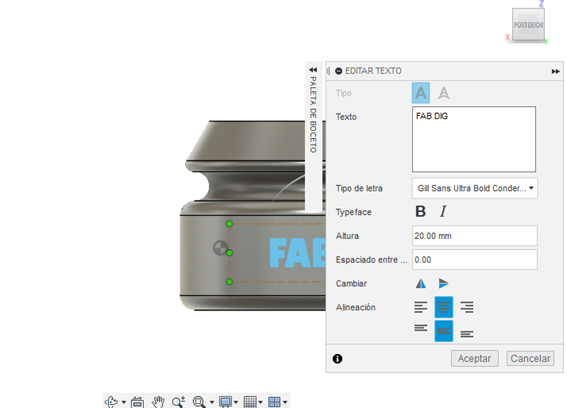

- Primero , seleccionaremos el comando “Plano de desfase” y con ello se ejecutara el plano donde se colocará el texto y colocaremos “crear boceto”, de tal manera que seleccionaremos la herramienta “texto” y lo ubicáremos al agrado de cada persona .

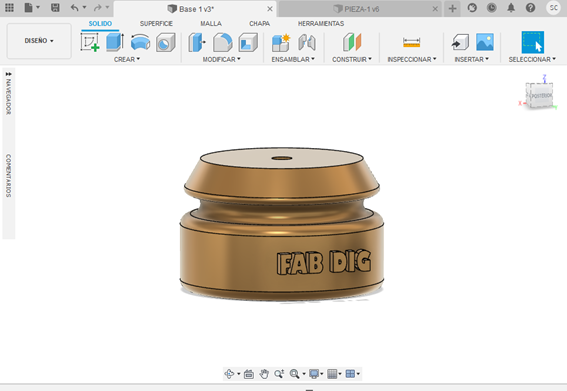

- Finalmente , haremos una extrusión de 10mm al texto llamado “Fab Dig” y lo llevaremos para atrás para que se genera el efecto 3D.
ANILLO
![ANILLO1.png](/proxy/?url=https://content.instructables.com/F6T/NS4K/KV9J4XNN/F6TNS4KKV9J4XNN.png&filename=ANILLO1.png)
![ANILLO2.png](/proxy/?url=https://content.instructables.com/FE1/2LQU/KV9J4XNQ/FE12LQUKV9J4XNQ.png&filename=ANILLO2.png)
![ANILLO4.png](/proxy/?url=https://content.instructables.com/F2R/HH98/KV9J4XNR/F2RHH98KV9J4XNR.png&filename=ANILLO4.png)
-Crearemos un diseño llamado “Anillo” , y le daremos la opción “crear boceto“ .

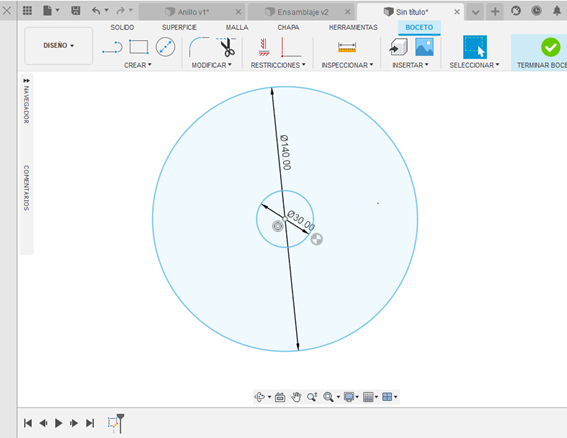

-Utilizando el comando “Circulo”, realizaremos el primer diámetro de 140mm y el otro de 30mm, finalizado ello seleccionaremos “terminar boceto “ .

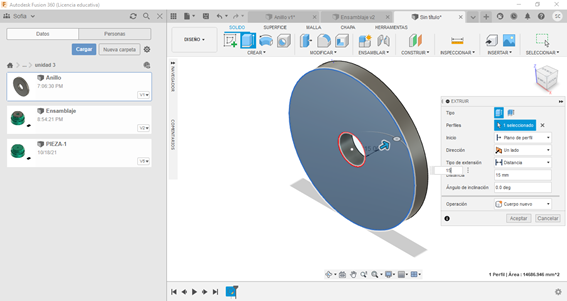

-Finalmente utilizaremos el comando “extrusión” de 15mm a la figura y le dan “aceptar”.
CONSTRUCCION DEL "BAZITO"
![BRAZO1.png](/proxy/?url=https://content.instructables.com/FV1/ZIYN/KV9J4XZS/FV1ZIYNKV9J4XZS.png&filename=BRAZO1.png)
![BRAZO2.png](/proxy/?url=https://content.instructables.com/F1D/SKWS/KV9J4XZT/F1DSKWSKV9J4XZT.png&filename=BRAZO2.png)
![BRAZO3.png](/proxy/?url=https://content.instructables.com/FF1/EKZG/KV9J4XZU/FF1EKZGKV9J4XZU.png&filename=BRAZO3.png)
![BRAZO4.png](/proxy/?url=https://content.instructables.com/FMS/96R7/KV9J4XZV/FMS96R7KV9J4XZV.png&filename=BRAZO4.png)
![BRAZO5.png](/proxy/?url=https://content.instructables.com/FMQ/HO5T/KV9J4Y0W/FMQHO5TKV9J4Y0W.png&filename=BRAZO5.png)
![BRAZO6.png](/proxy/?url=https://content.instructables.com/FF8/1TT7/KV9J4Y0X/FF81TT7KV9J4Y0X.png&filename=BRAZO6.png)

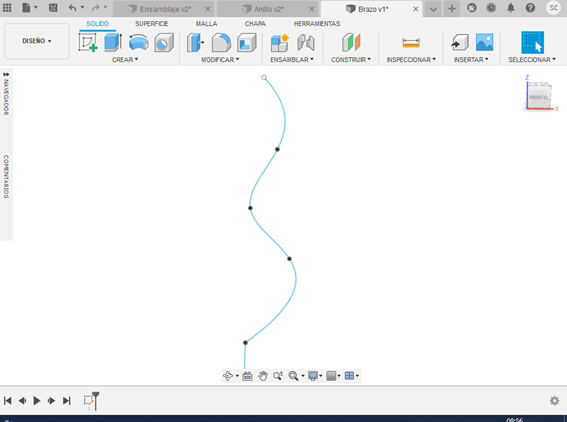

-Creamos un diseño llamado “ Brazo” y colocaremos la opción “crear boceto” , con ello trazaremos una línea de 20mm y luego con el comando “Spline” empezaremos hacer el delineado empezando del trazo realizado y haremos los movimientos de las líneas según la apreciación de la persona y seleccionaremos la opción “terminar boceto”

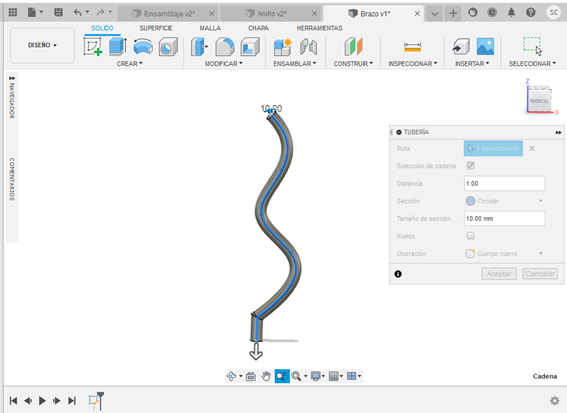

-Después, usando el comando “tubería” seleccionaremos el diseño que hemos creado, con ello haremos una profundidad en la parte superior con un tamaño de 30mm y nos indicará si será “hueco “ y le damos “aceptar”.
-Finalmente para realizar un pequeño arito en la parte superior del “brazo” , sombrearemos la circunferencia superior y colocaremos “crear boceto” y haremos un circulo de diámetro de 38mm y le damos click “terminar boceto” , con ello haremos una “extrusión” para ambos lados de las caras de 6mm en la parte superior y la inferior de 2mm y seleccionaremos “aceptar” .
ENSAMBLAJE
![EN1.png](/proxy/?url=https://content.instructables.com/FNC/DZDP/KV9J4Y68/FNCDZDPKV9J4Y68.png&filename=EN1.png)
![EN2.png](/proxy/?url=https://content.instructables.com/FSG/O4F2/KV9J4Y6B/FSGO4F2KV9J4Y6B.png&filename=EN2.png)
![EN3.png](/proxy/?url=https://content.instructables.com/FMO/TUQF/KV9J4Y6C/FMOTUQFKV9J4Y6C.png&filename=EN3.png)
![EN6.png](/proxy/?url=https://content.instructables.com/FZT/YKVD/KV9J4Y6D/FZTYKVDKV9J4Y6D.png&filename=EN6.png)
![EN7.png](/proxy/?url=https://content.instructables.com/F8S/1YS4/KV9J4Y6E/F8S1YS4KV9J4Y6E.png&filename=EN7.png)

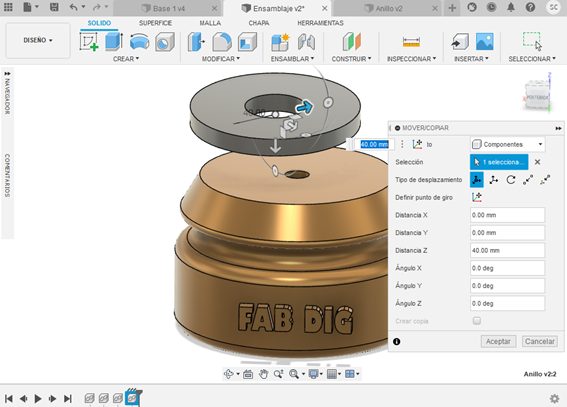

Para comenzar con la unión de todas las piezas creadas, empezaremos creando un diseño con el nombre “ENSAMBLADO” , para esto extraeremos la base y el anillo tratando de ubicar cada una de ellas de manera correcta para obtener una mejor visión al empezar unir , conseguido esto , seleccionaremos la herramienta “UNION” y nos indicara que elemento juntar ,para ello presionaremos la parte inferior de la “base” y seleccionado el agujero del “anillo” le daremos la opción “aceptar” y así continuamente se ira ensamblando los “bracitos” , según la creatividad de la persona .
SIMULACION EN "ULTIMAKER"
![SI1.png](/proxy/?url=https://content.instructables.com/FZH/WHN8/KV9J4YTD/FZHWHN8KV9J4YTD.png&filename=SI1.png)
![SI2.png](/proxy/?url=https://content.instructables.com/FEU/A2V8/KV9J4YTE/FEUA2V8KV9J4YTE.png&filename=SI2.png)
![UMS5 Cuerpo1 Ultimaker Cura 2021 10 24 11 35 19](/proxy/?url=https://content.instructables.com/FS3/0R31/KV9J577D/FS30R31KV9J577D.jpg&filename=UMS5 Cuerpo1 Ultimaker Cura 2021 10 24 11 35 19)
Primero exportáremos con la herramienta “impresión 3D” , y seleccionaremos el anillo , esto nos indicara en que utilidad de impresión poner y seleccionaremos al “Ultimaker Cura” , y le damos "aceptar".
Mostraremos una simulación de la pieza del “anillo” usando el software Ultimaker 4.11 y presionaremos el “slice”, y se empezara a realizar la simulación.
FINALIZACION
![Captura.PNG](/proxy/?url=https://content.instructables.com/FBO/V8PX/KV9J4YUV/FBOV8PXKV9J4YUV.png&filename=Captura.PNG)
