Mandala_Table

¡HOLA MIS QUERIDOS INSTRUCTABLES TECNOLÓGICOS!

¿Cómo están el día de hoy? Espero se encuentren súper, súper, súper bien. Para esta actividad desarrollaremos una mesa. Les enseñaré cada paso para que su mesa les salga increíble.

NOTA: No es algo complicado, te divertirás en este camino maravilloso creando nuevas cosas como!!! siempre.

¡¡¡Ahora sí empecemos!!!

Laptop core i5

Mouse

Autodesk

Fusion 360

Internet

Inventables

Para iniciar con esta actividad, pasamos a abrir el programa "Fusion 360", en el cual deberías haberte registrado previamente. Luego que ya cumpliste con cierto requisito indispensable empezaremos con el desarrollo de la superficie de nuestra mesa.

IMPORTANTE: Antes de iniciar colócale nombre al material que pasaras a trabajar. Después de haber hecho ello, podemos decir ¡Ahora manos a la obra!

PASOS:

1. Para iniciar, creas el archivo según el nombre del proyecto, en este caso es "Superficie"

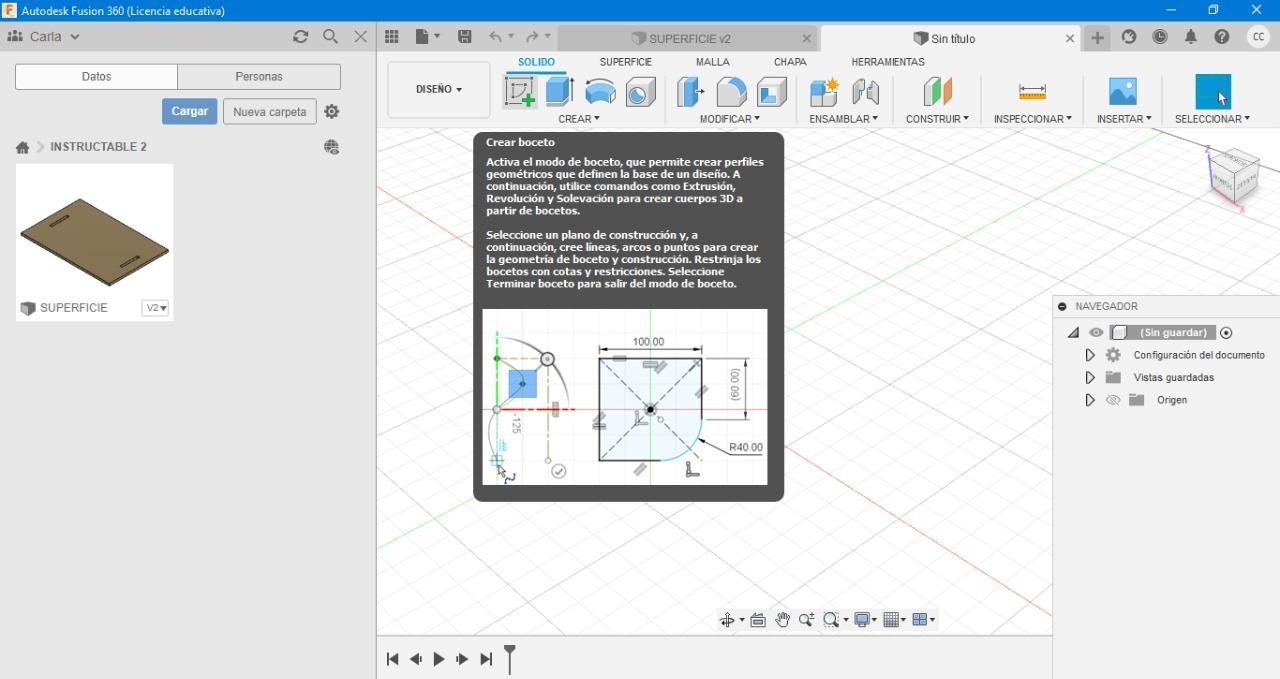

2. Una vez hecho esto, te vas a crear "Crear boceto", te saldrán tres caras en las cuales puedas trabajar. Nosotros trabajaremos en la que se encuentra en los ejes X y Y.

3. Una vez echo esto, le das clic donde dice "crear" y seleccionas la herramienta "LINEA"

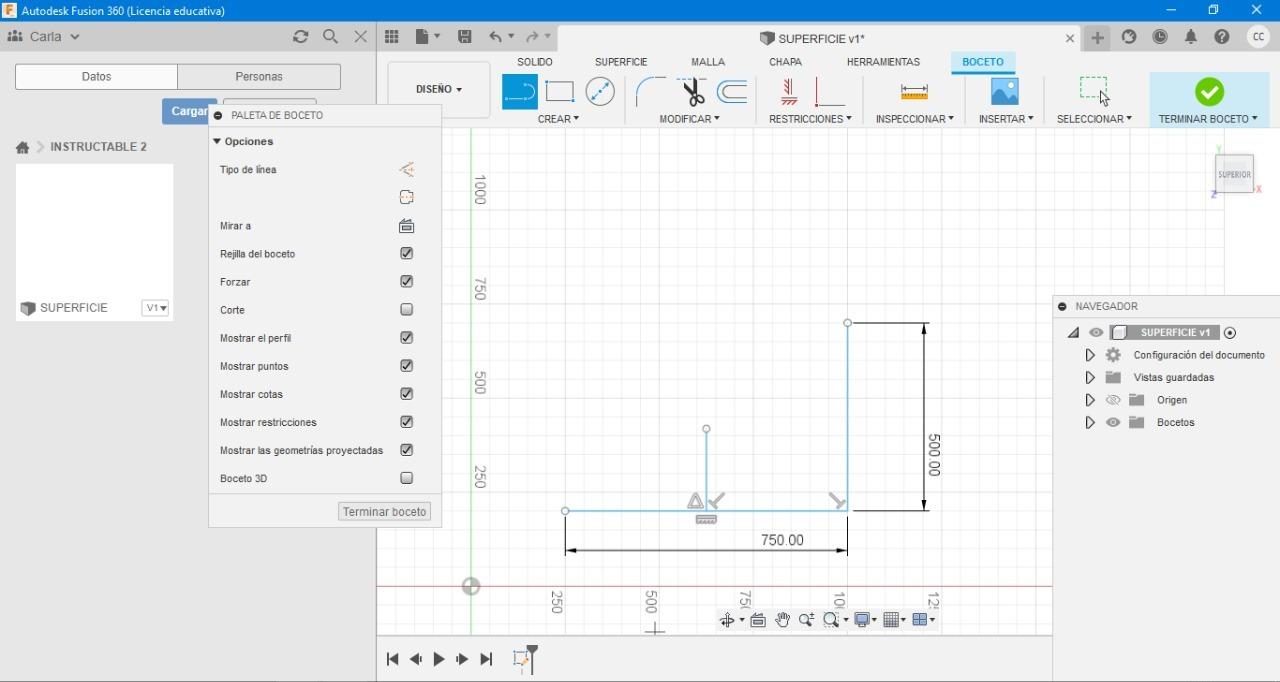

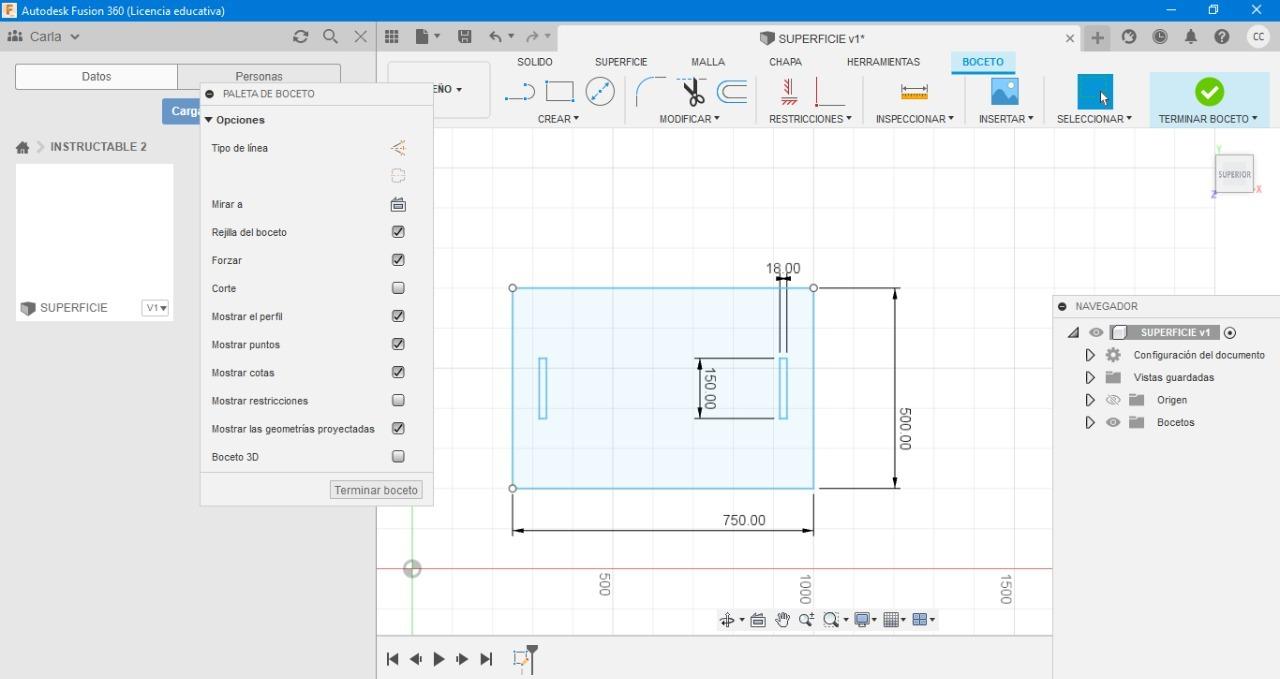

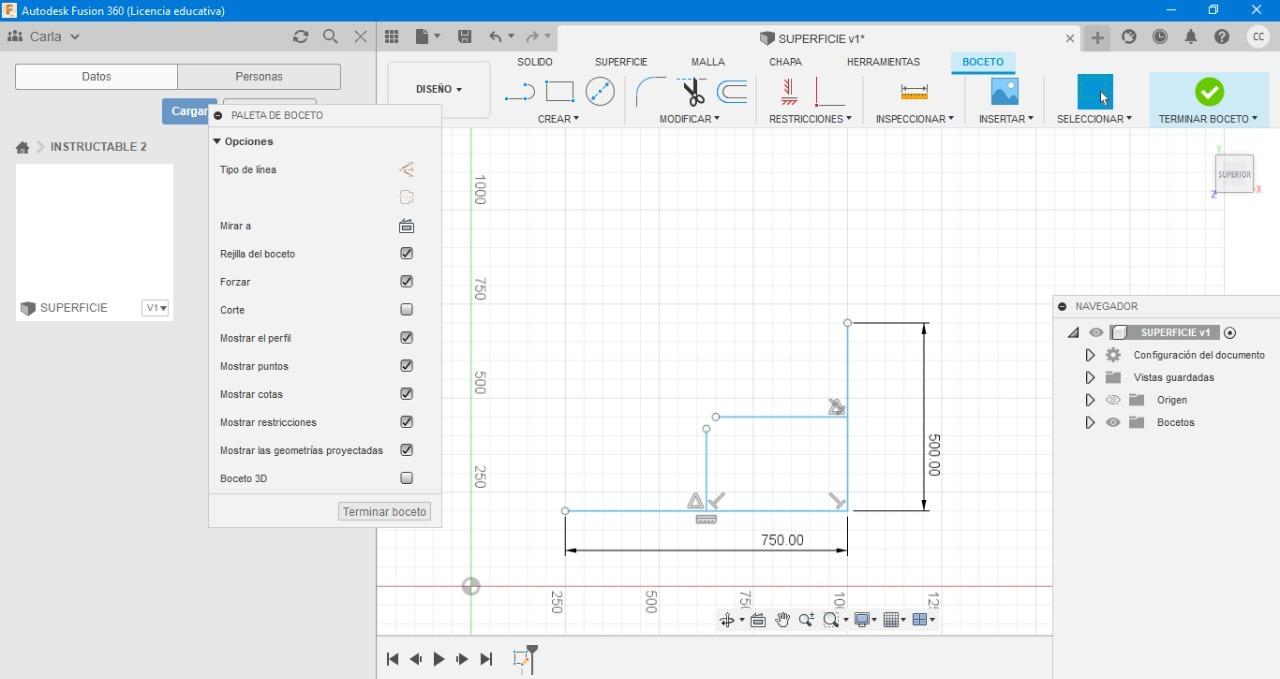

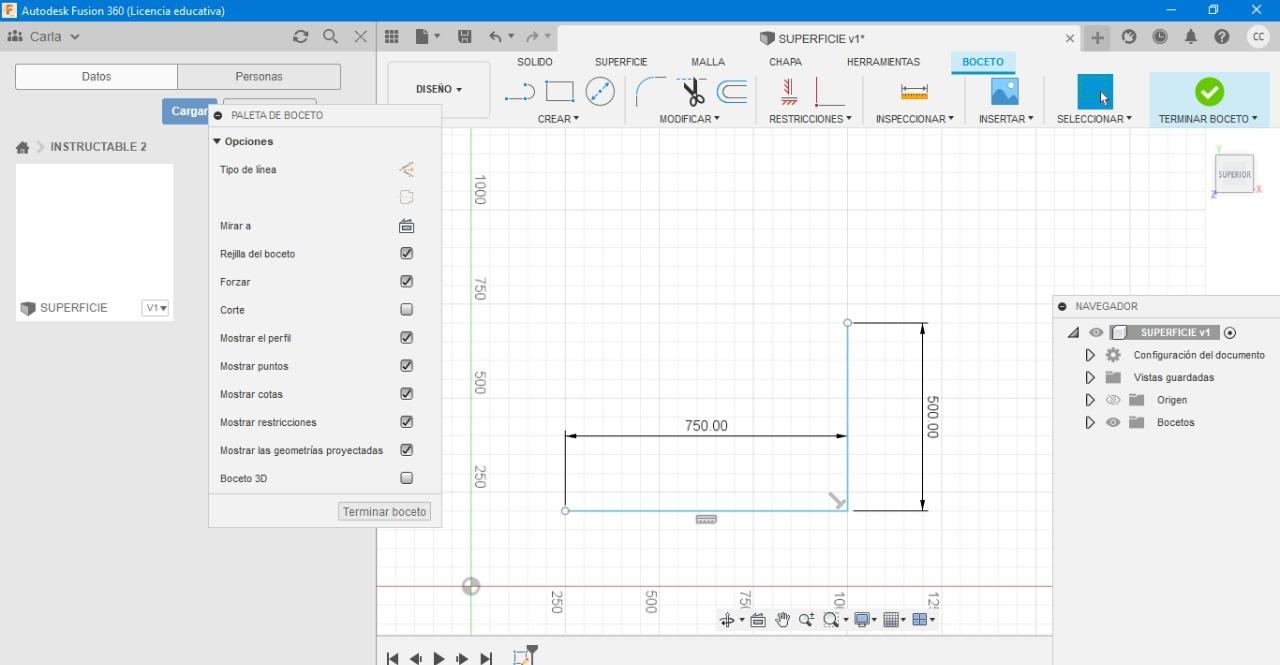

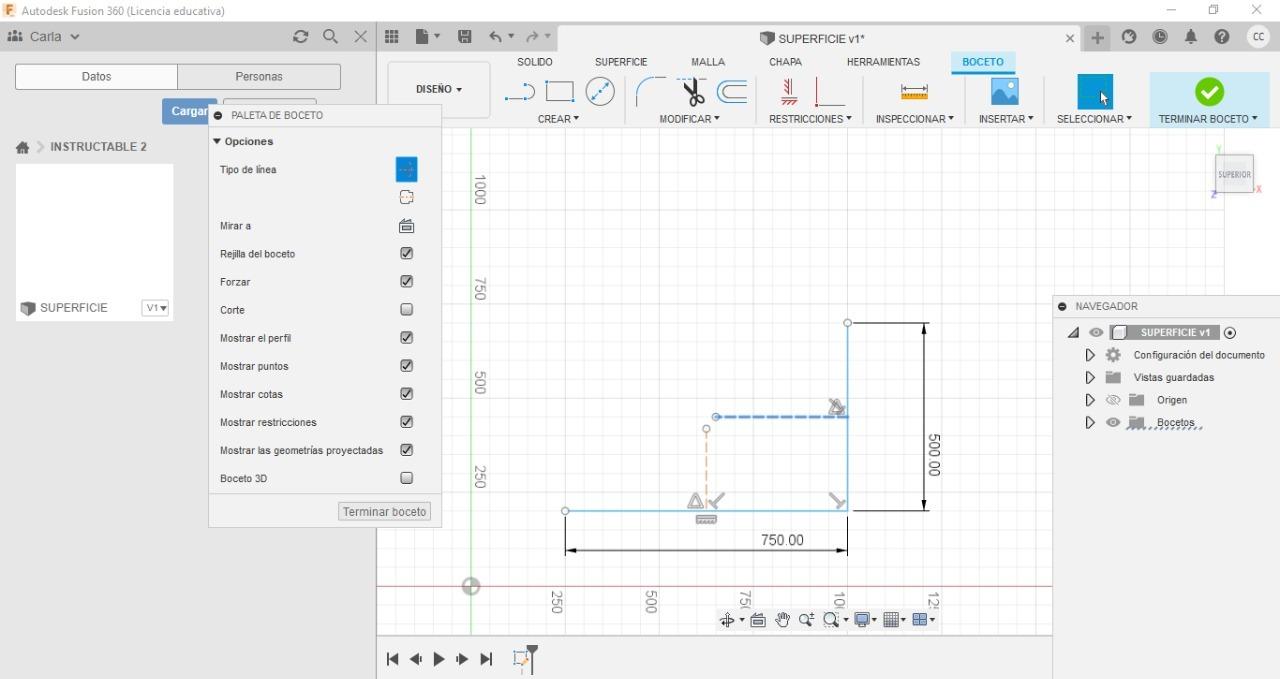

4. Empezamos dando clic en el lugar de trabajo y realizaremos una línea horizontal, su medida será de 750 mm. Después continuarás haciendo una linea hacia arriba de 500 mm para terminar le das la clic a la tecla "escape"

Para realizar de una forma rápida la superficie, y para que nos salga igual por los dos lados. Usaremos la herramienta simetría.

1. Te vas a la herramienta "línea", y cuando vayas a la línea horizontal verás que al dirigirte a la parte media de la línea de saldrá una forma de triángulo y "x". le das clic cuando te aparezca y estiras la línea verticalmente, su medida será de 240 mm y le das "escape". Este paso lo repites con la línea vertical, la línea de simetría se estirará de manera horizontal, su medida es de 370 mm y le das "escape".

2. Ahora seleccionas una de las líneas que acabamos de hacer, al momento de hacer esto te vas al panel que se encuentra a un lado y seleccionas donde dice construcción. Te darás cuenta que la línea pasó a ser segmentada, este mismo paso lo repites con la otra línea que falta.

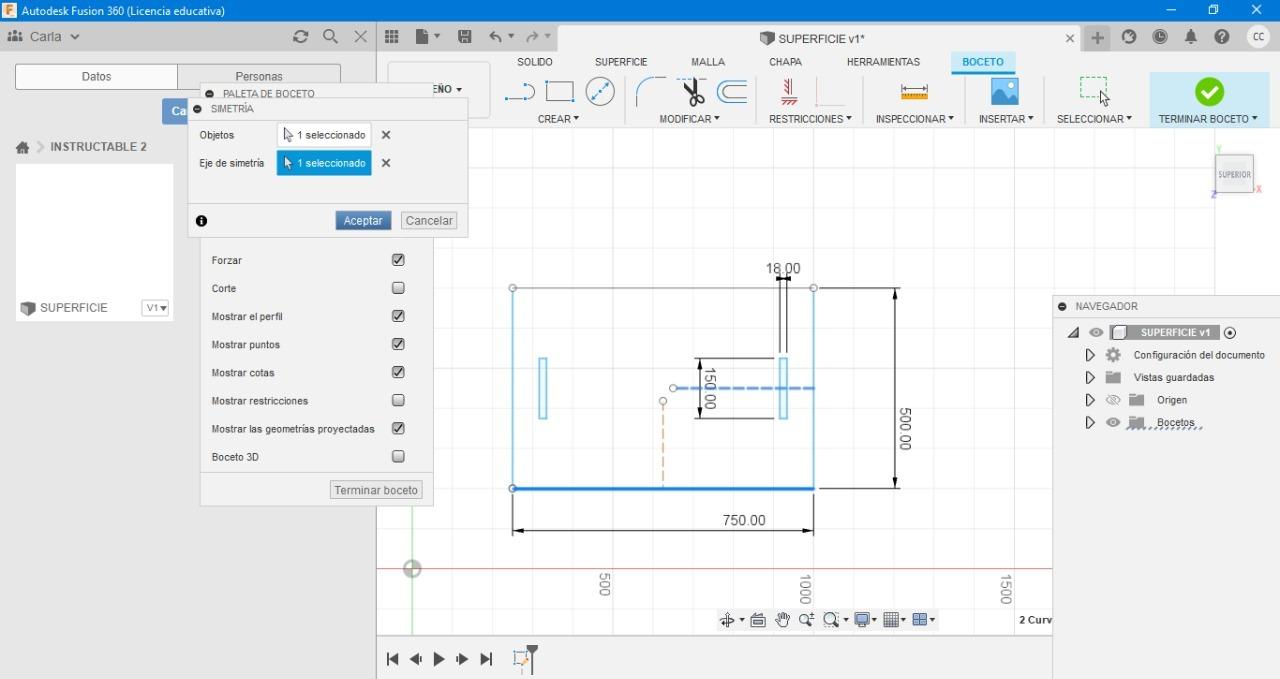

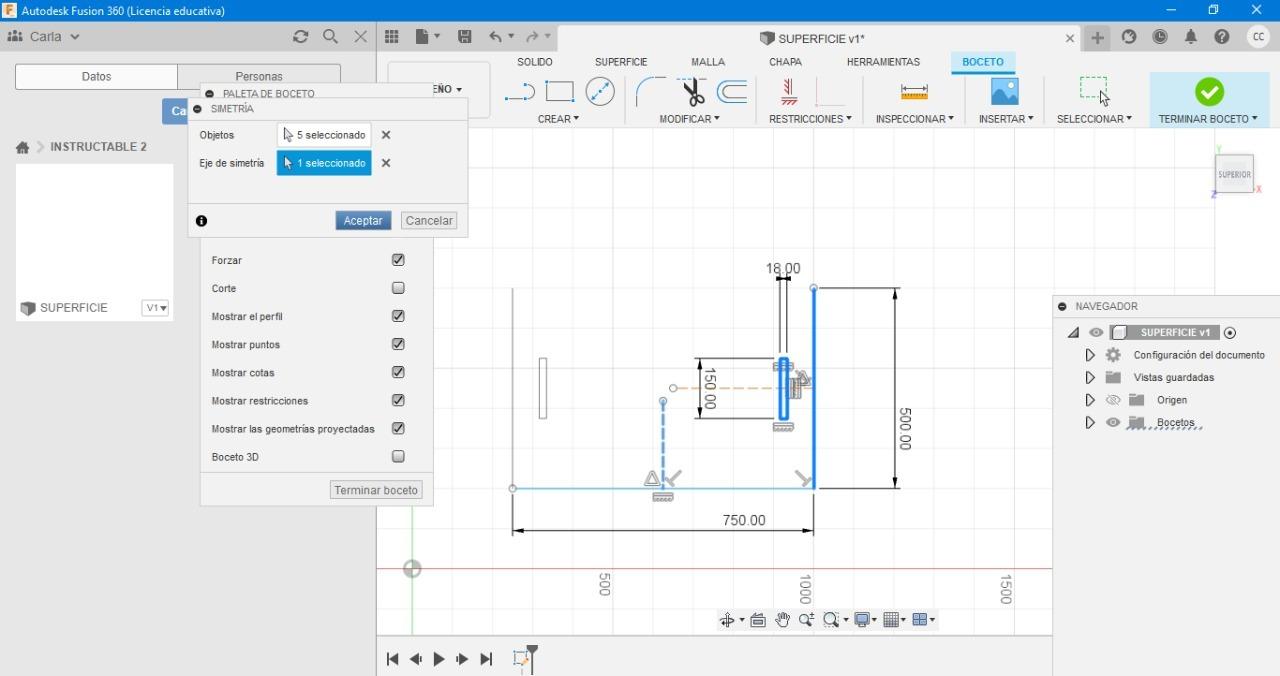

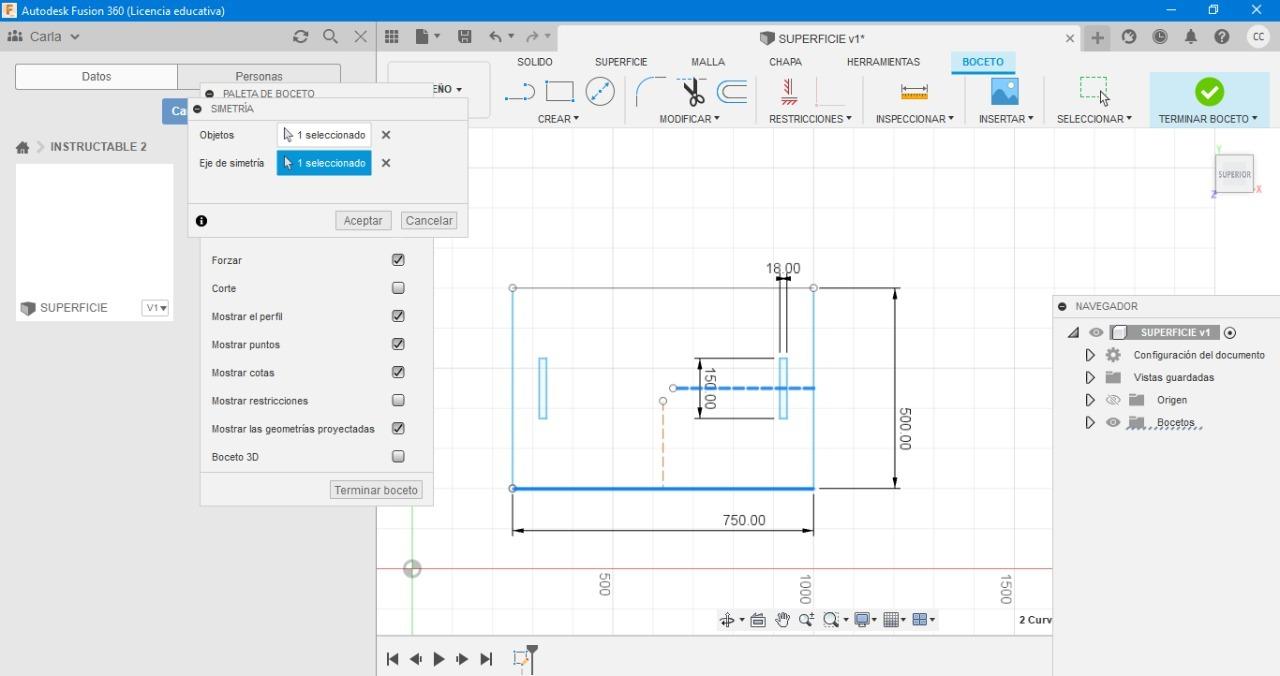

3. Una vez echo esto, nos vamos a donde dice "crear" e iremos a la herramienta simetría". Aparecerá un cuadro pequeño. Trabajaremos primero la línea vertical. lo único que tienes que hacer es seleccionarla y donde dice eje de simetría, seleccionarás la líneas segmentada vertical. Verás que tu línea ha sido reflejada y le das aceptar. Lo mismo pasará con la linea horizontal. La seleccionas y el eje de simetría en este caso es la línea horizontal segmentada y listo ya estaría.

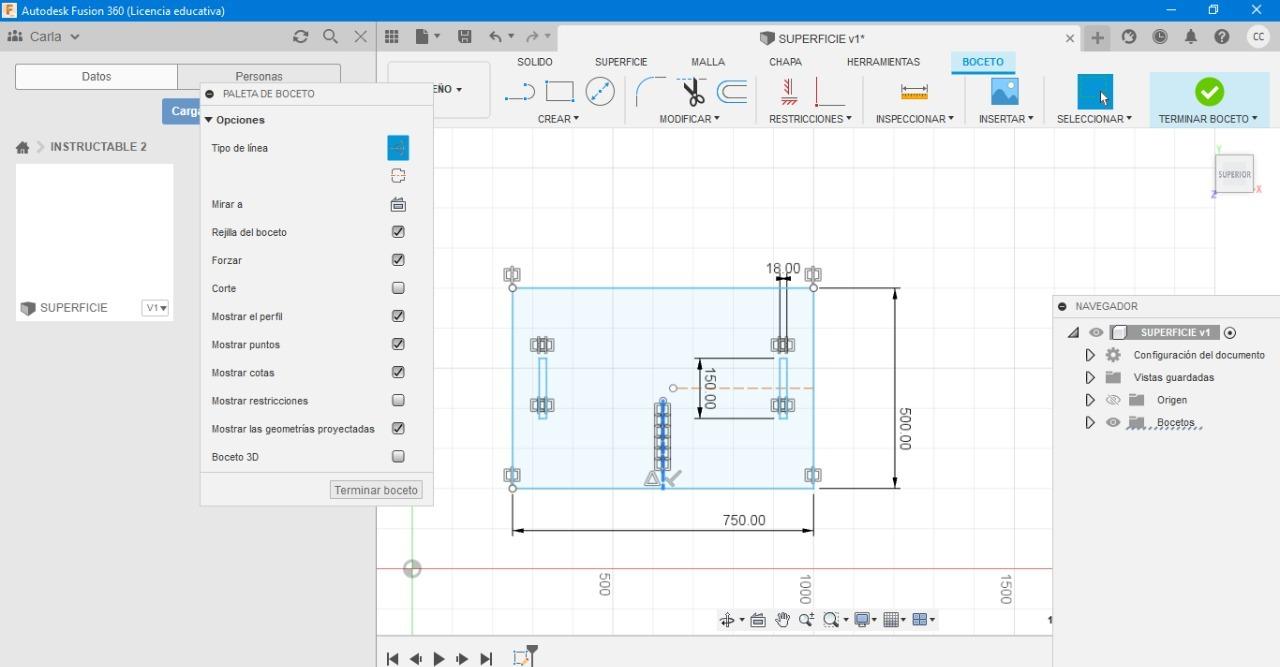

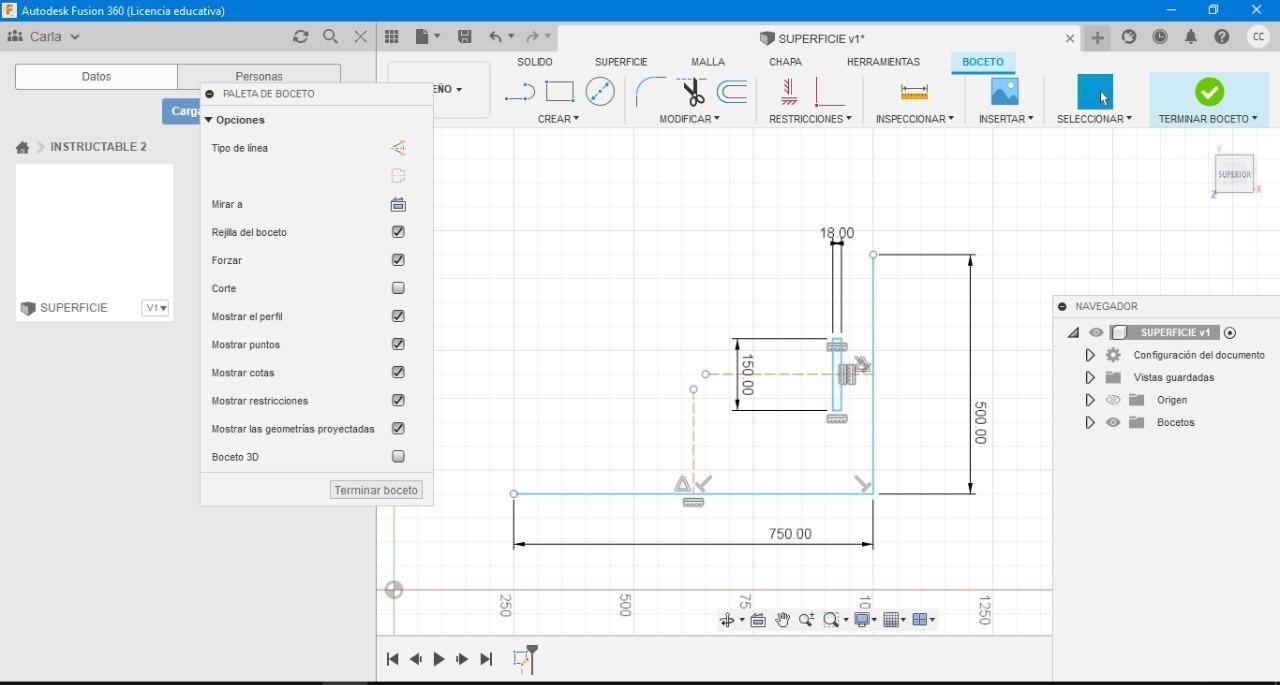

4. Ahora pasaremos a realizar dos rectángulos en los cuales se sujetarán los soportes, iremos donde dice "crear" y le das clic donde aparece una figura rectangular. la medidas serán 150 mm de ancho y 18 mm de alto. Para que queden al centro, te podrás guiar con las líneas de simetría previamente desarrolladas.

Listo, en este paso pasaremos a extruir nuestra superficie.

Cuando hayas culminado solo le das clic donde diga "terminar boceto".

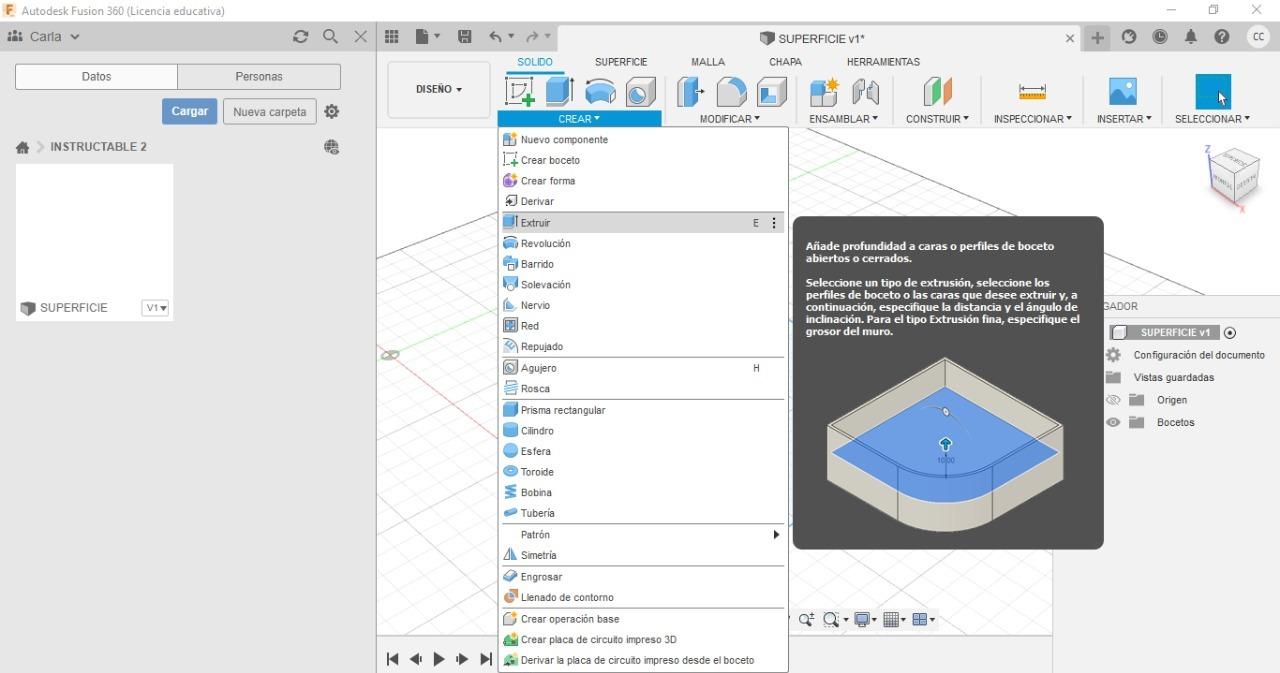

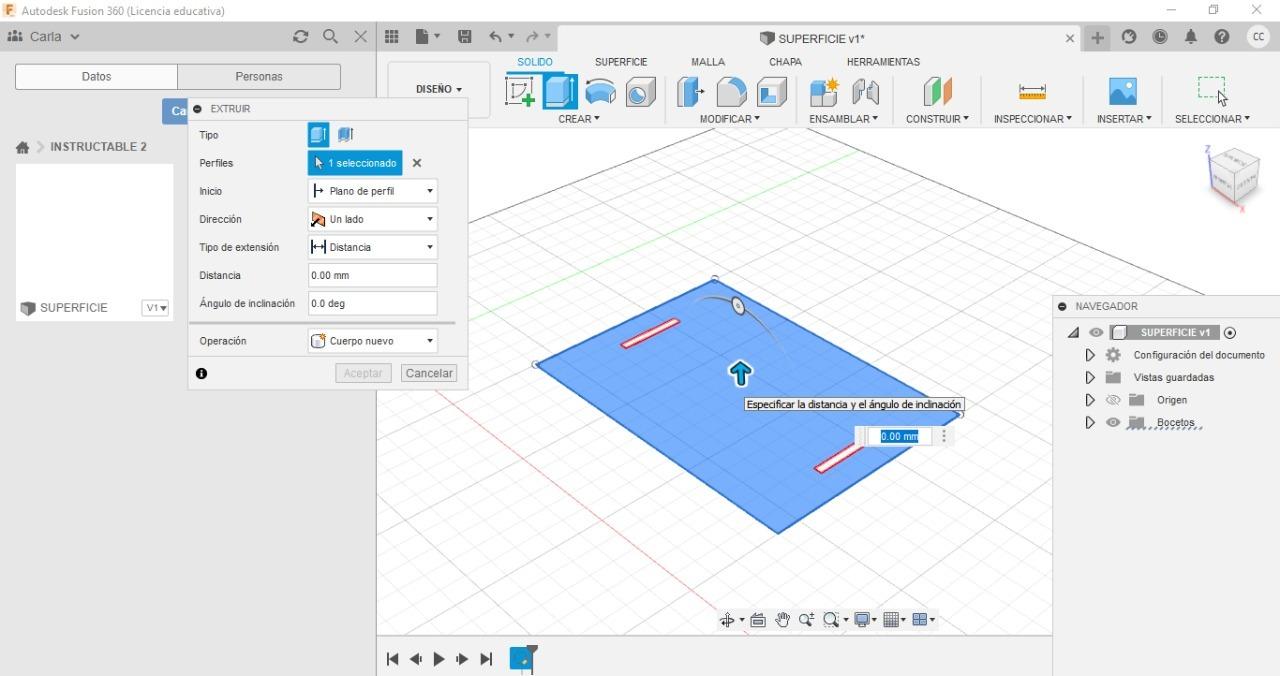

1. Nos vamos a "crear", le darás clic en la herramienta que diga "extruir".

2. Nuestro plano aparecerá de color azul, notarás también un rectángulo pequeño. La profundidad que tendrá será de 18 mm y presionaremos aceptar.

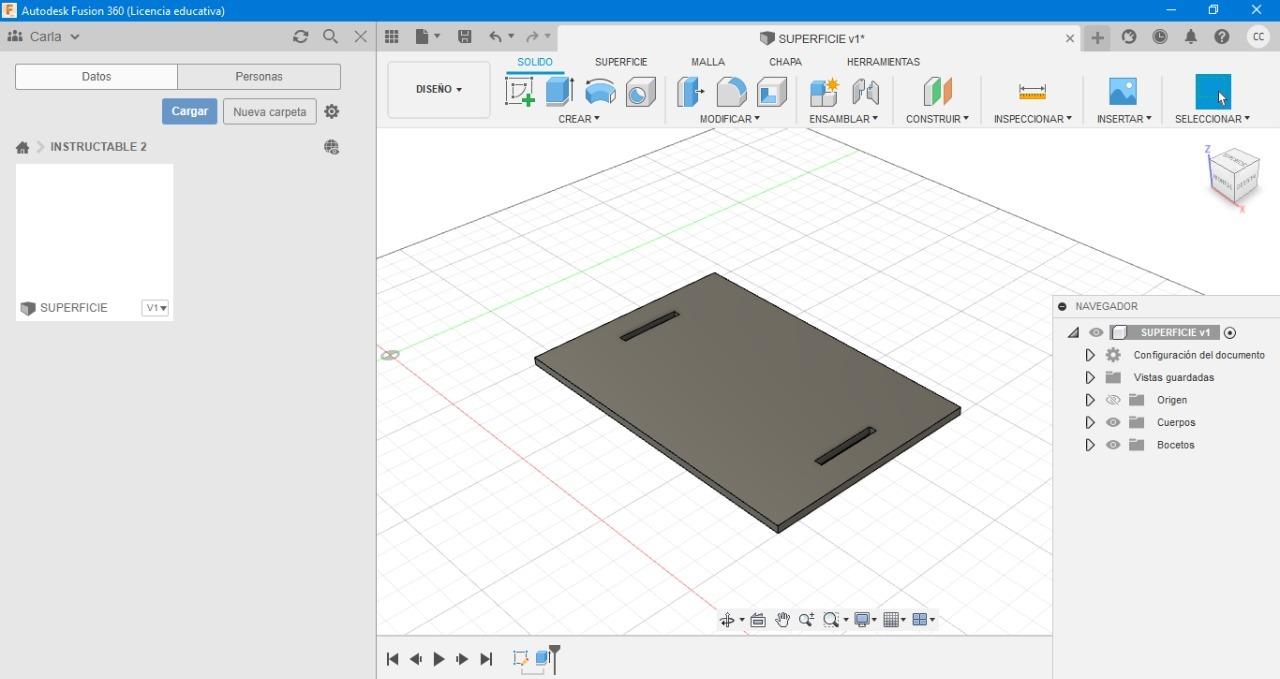

3. Finalmente, tendremos nuestra superficie de color plomo.

Para este paso usaremos la herramienta "Apariencia". Sirve para darle el color que más te guste al sólido que estemos trabajando. En esta ocasión yo le pondré el color llamado "PEEK". Ahí encontrarán diferentes colores, así que será momento de probar y explorar con ellos.

1. Iremos a "Modificar" y seleccionaremos la herramienta "Apariencia".

2. Al momento de que hayamos elegido el color, lo único que tienes que hacer es arrastrarlo hacia la superficie que estamos trabajando y le damos clic en cerrar.

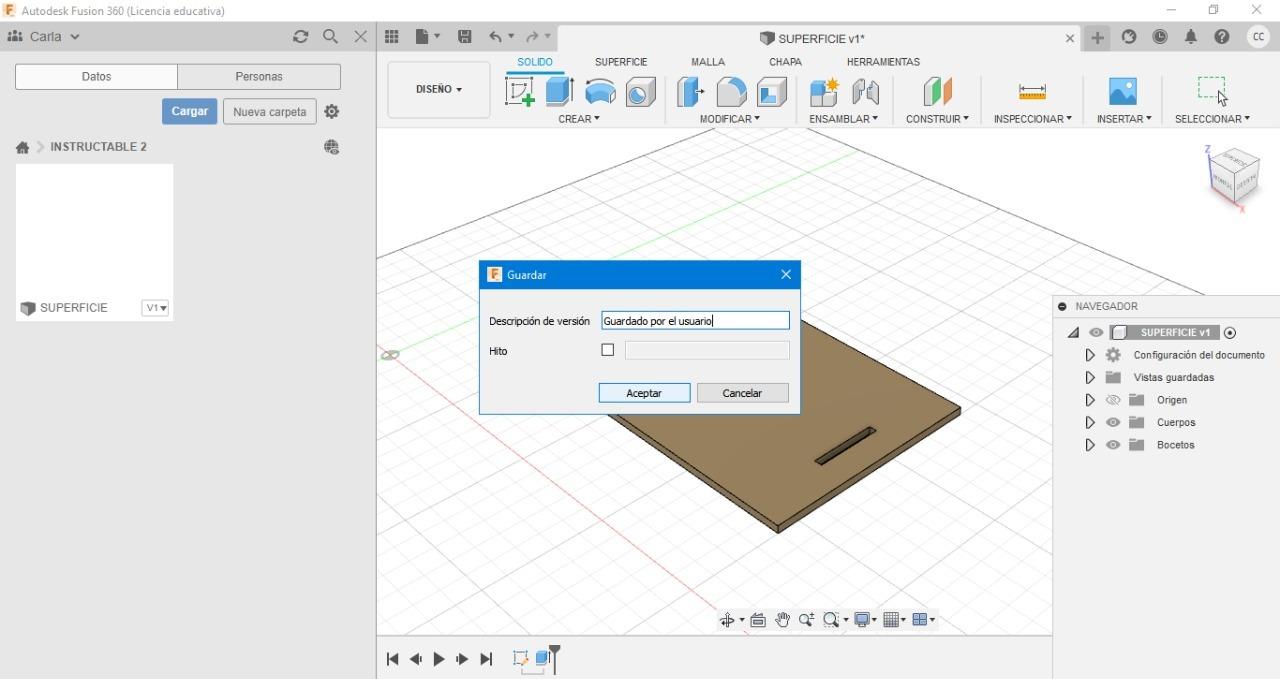

3. Por último no olvides de guardar el archivo, le damos aceptar y ya nuestro archivo estará guardado.

Para iniciar con el soporte de la mesa, lo que tenemos que hacer ante todo es agregar un nuevo archivo.

1. Nos vamos donde dice "Crear boceto" y le damos clic, ahora seleccionaremos la cara que se encuentra en la parte inferior.

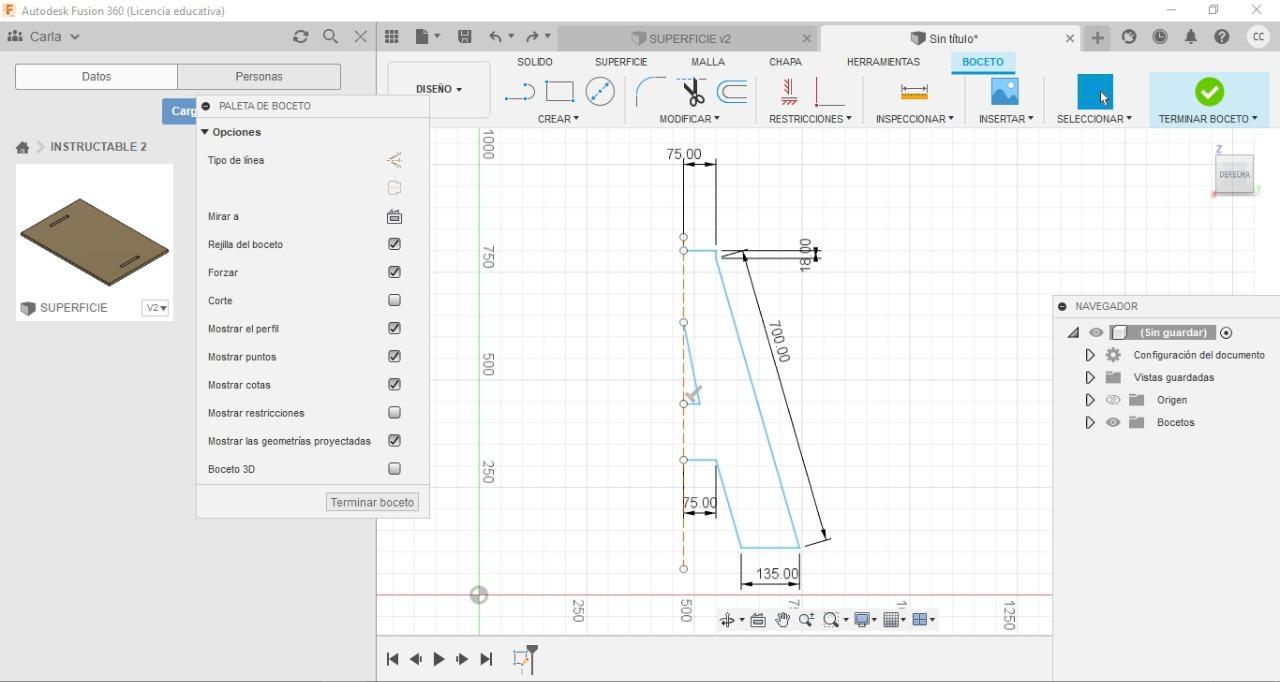

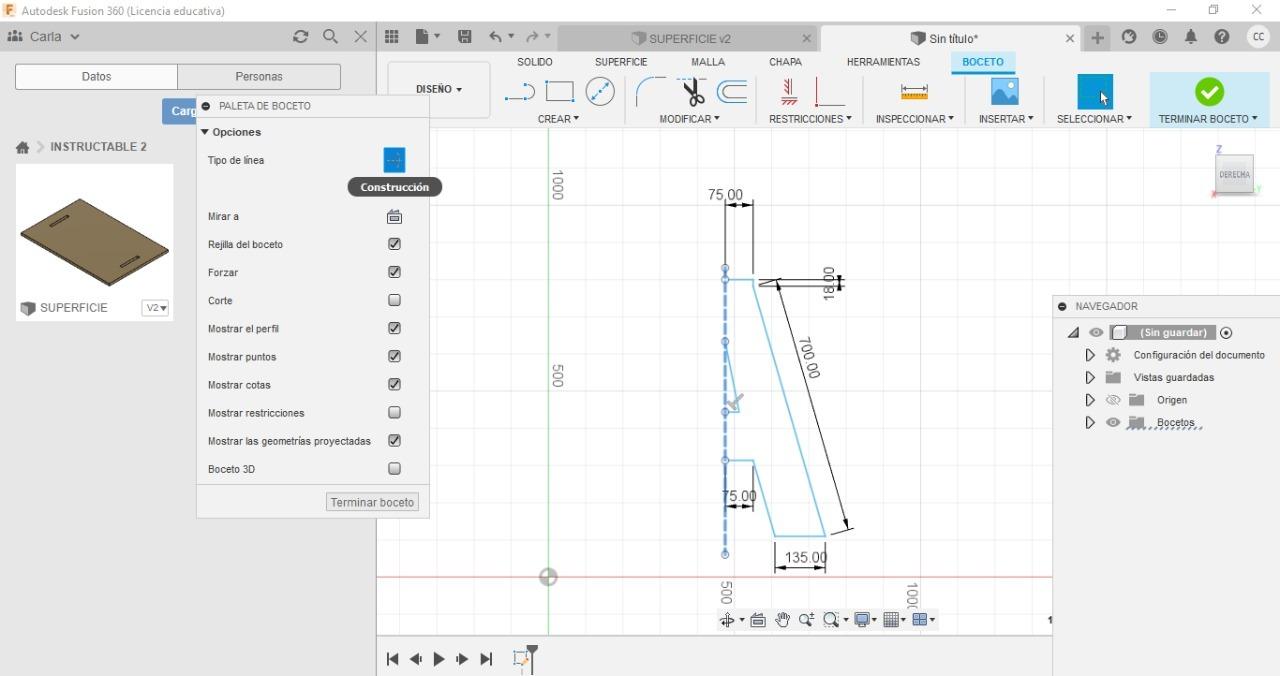

2. Ahora nos vamos otra vez a "crear" pero seleccionaremos la herramienta "LÍNEA". Empezaremos haciendo una línea horizontal de 75 mm. Luego una línea diagonal de 242 mm. Después una línea horizontal de 135 mm. Luego, una línea diagonal de 700 mm. Después hacia arriba una línea vertical de 18 mm y a la izquierda una línea horizontal de 75 mm. Ya tendríamos la mitad de nuestra mesa. Después vas a realizar un triángulo a la mitad en el medio de la "A". Su diagonal será paralela a la línea de 700 mm y abajo una línea continua horizontal de 75 mm. Para tener completo nuestro soporte de "A" usaremos la siguiente herramienta.

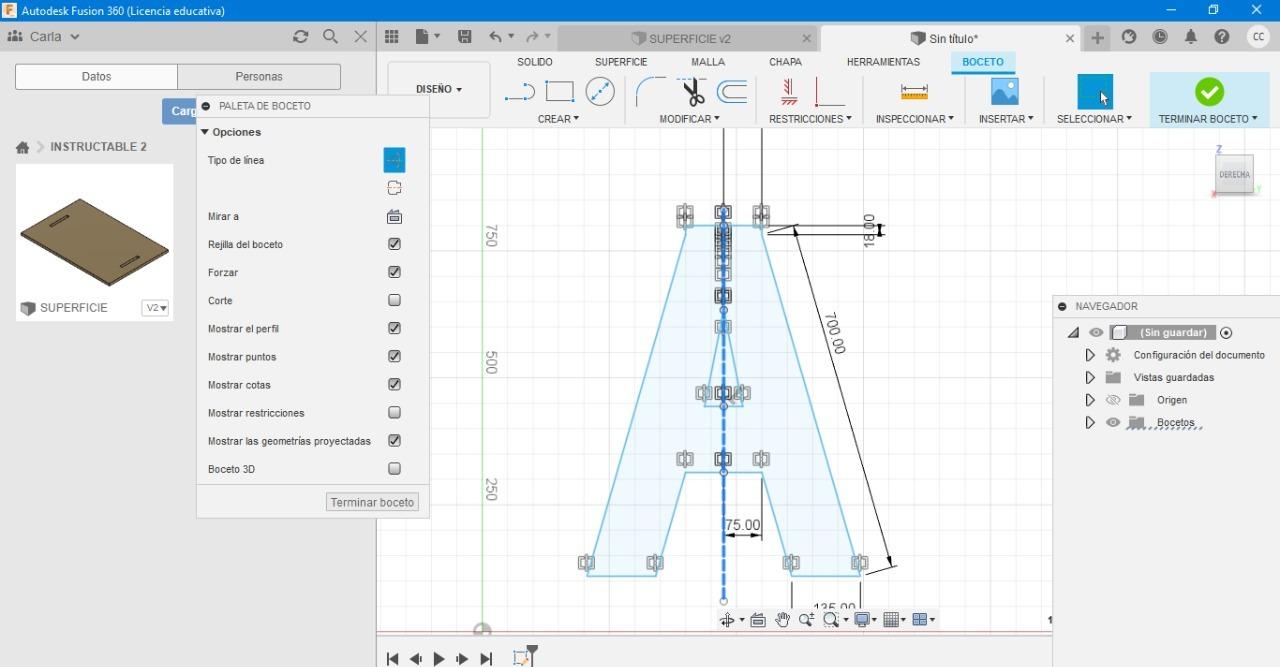

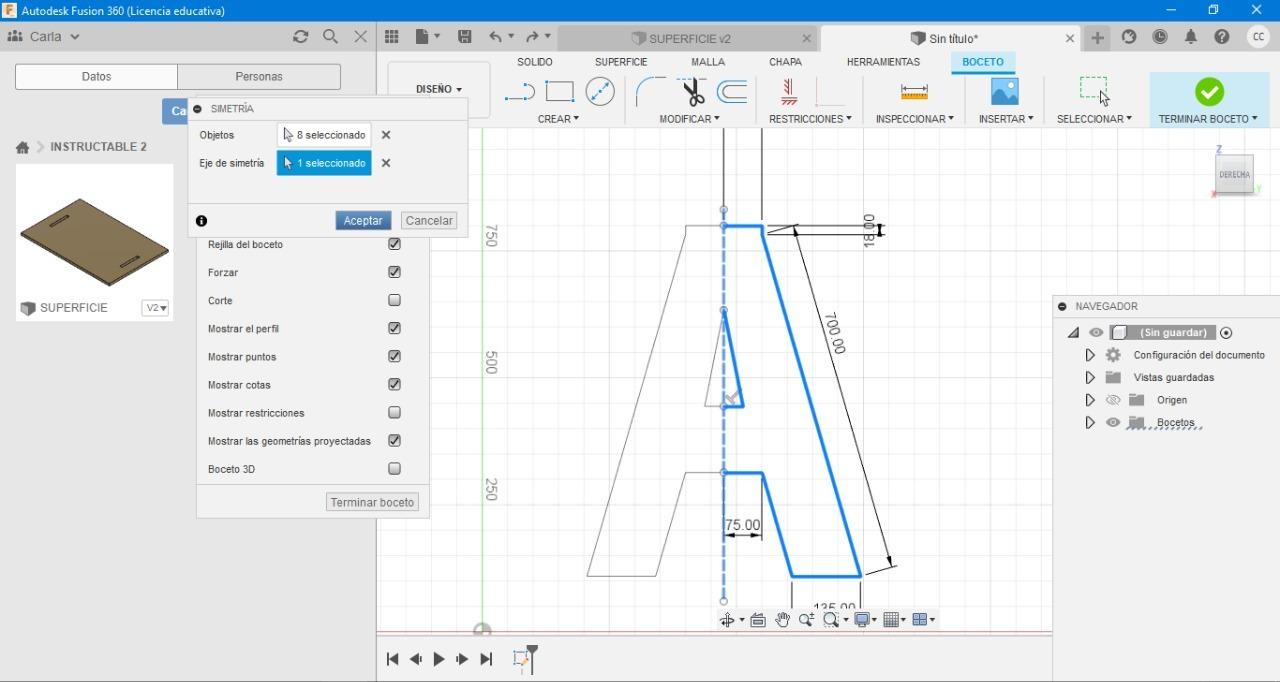

Lo primero que debemos hacer es trazar una línea vertical donde está la mitad de la letra, la seleccionamos y le damos clic en el panel donde dice construcción y nuestra línea se volverá segmentada y anaranjada. Después, nos vamos donde dice "crear" y le damos clic a la herramienta "simetría". Nos aparecerá un panel, seleccionamos todas las líneas de la letra serían o líneas, y el eje de simetría que sería la línea segmentada que realizamos antes. Le damos aceptar y ya tendríamos nuestro soporte de letra "A" completa.

Finalmente le damos clic en "terminar boceto"

A continuación pasaremos a extruir el soporte de nuestra mesa.

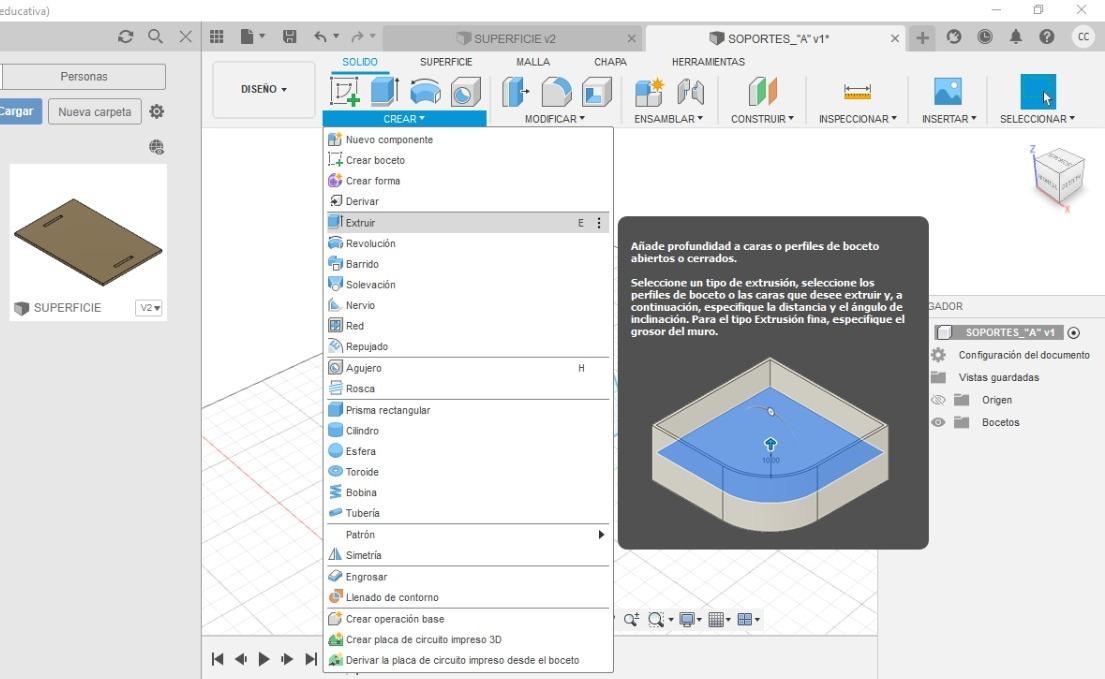

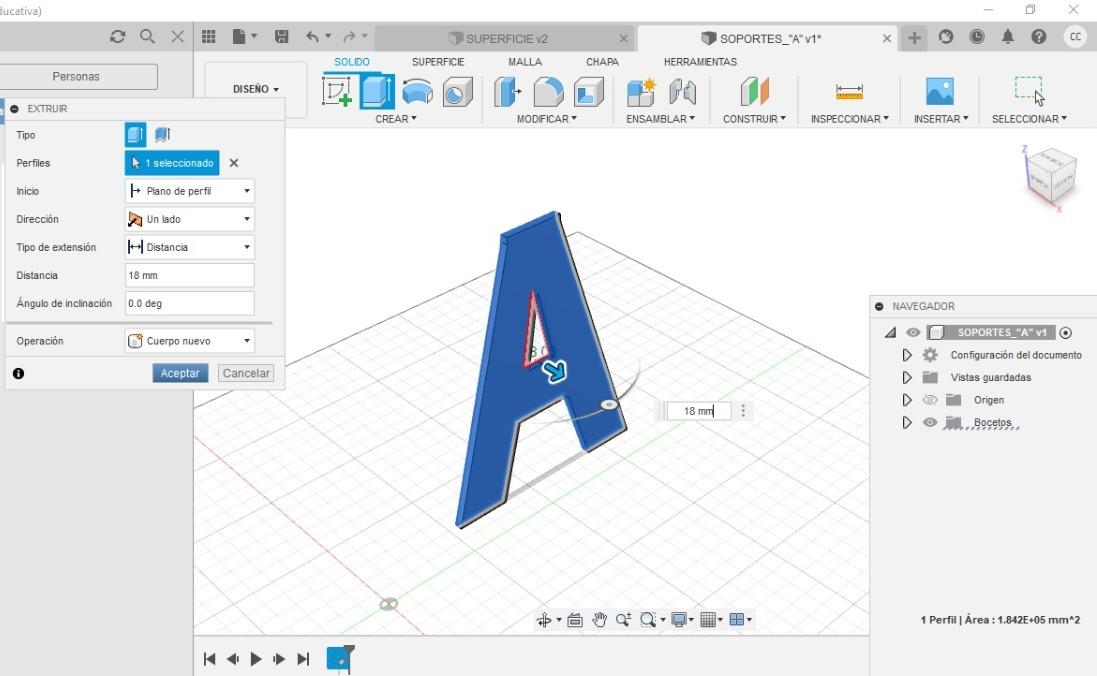

Lo que haremos es ir a "crear" y le damos clic a la herramienta "extruir". Nuestro soporte aparecerá de color azul y veremos que aparecerá un rectángulo. Ahí le pondremos de medida 18 mm, esto indica la profundidad o grosor que tendrá nuestro sólido. Y le damos clic en aceptar.

Nuestro sólido nos aparecerá de color plomo.

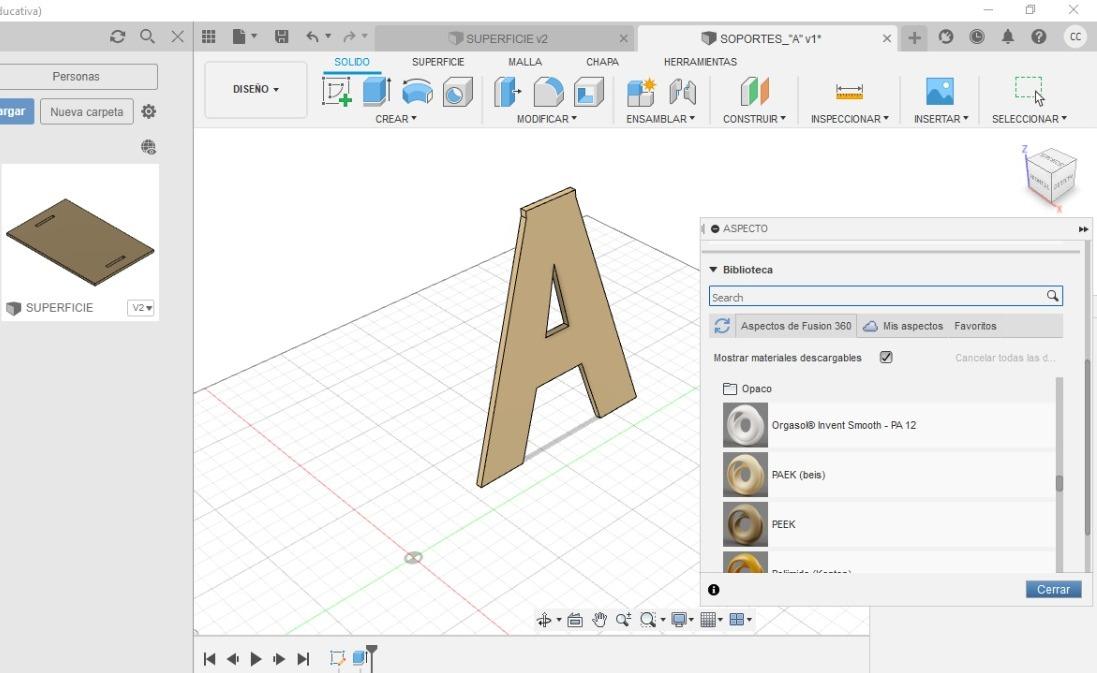

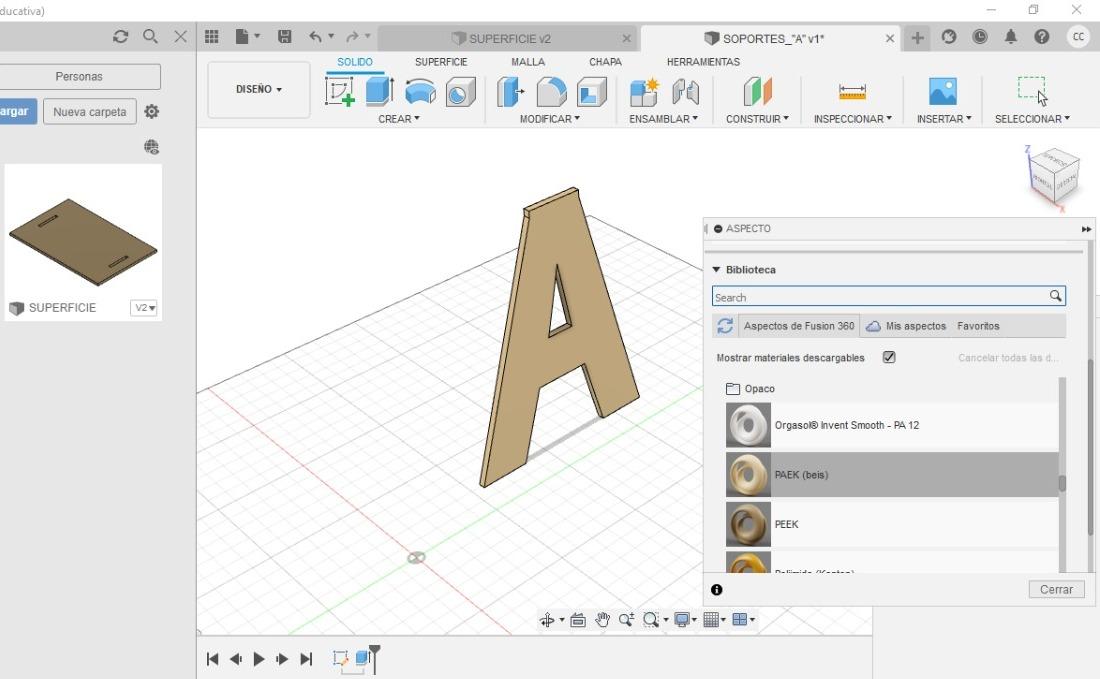

Para ponerle una textura o color nuestro soporte usaremos la herramienta "Apariencia".

1. Nos vamos a la parte superior donde dice "Modificar" y le daremos clic donde dice "Apariencia".

2. Una vez elegido el color que más te haya gustado, lo arrastras hacia el sólido en el cual estamos trabajando.

3. Le damos clic en cerrar.

4. Al finalizar, guardas el archivo y le das aceptar.

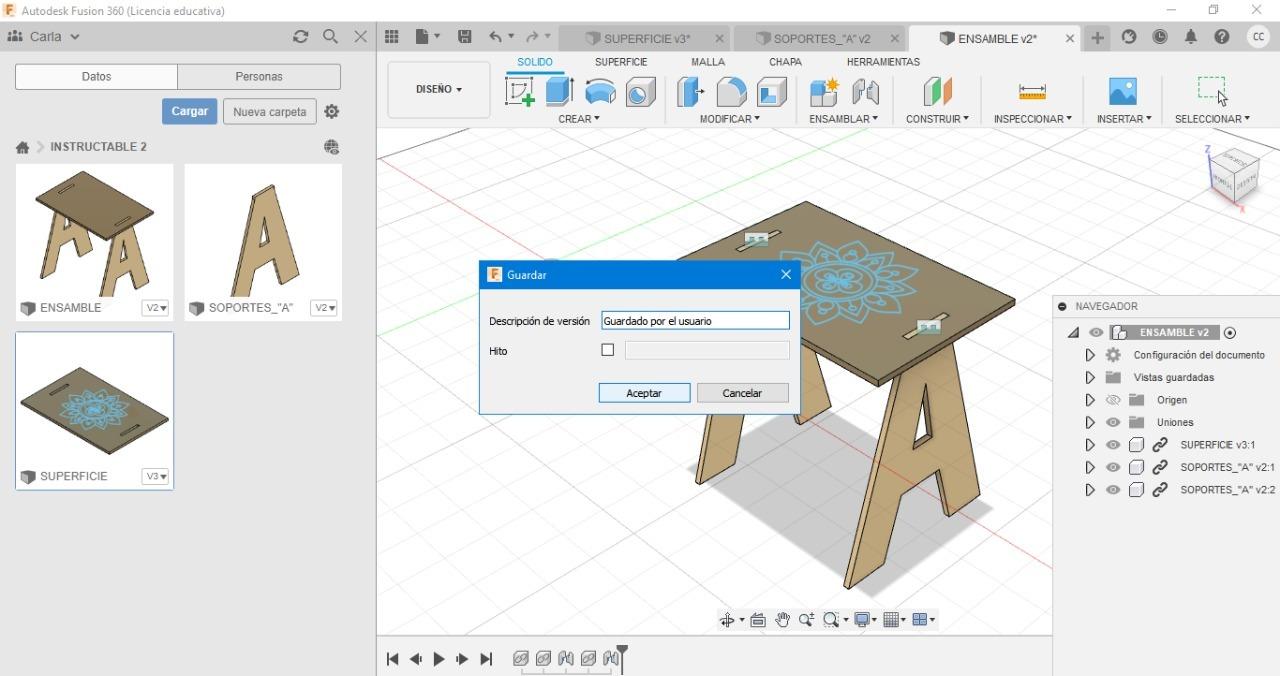

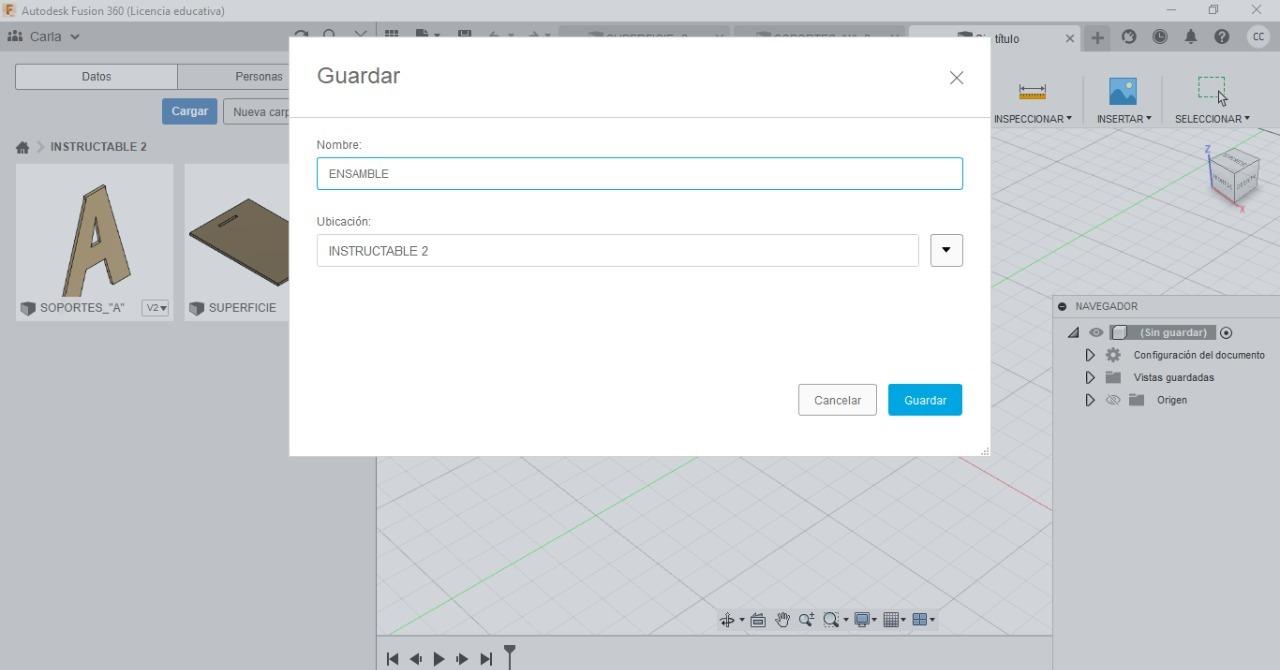

Para realizar el ensamble, tenemos que crear un archivo nuevo, este llevará el nombre de "ENSAMBLE". Aquí pondremos la superficie y dos soportes de letra "A".

¿Cómo se hace?

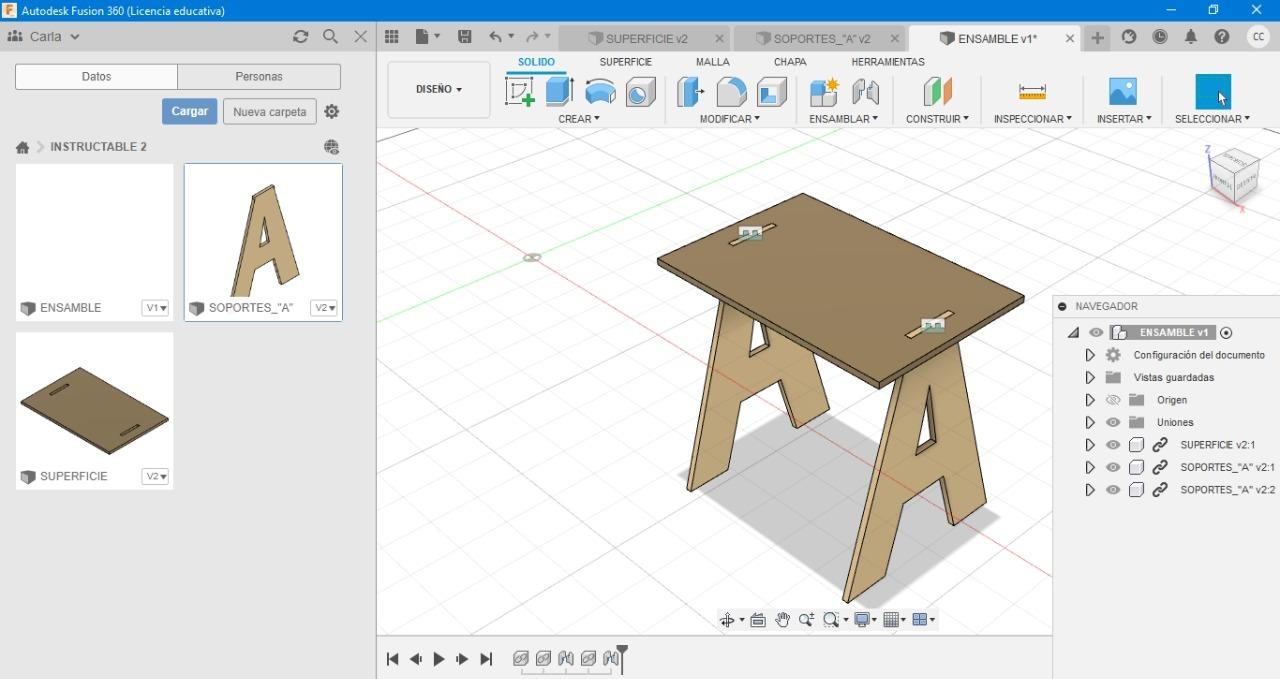

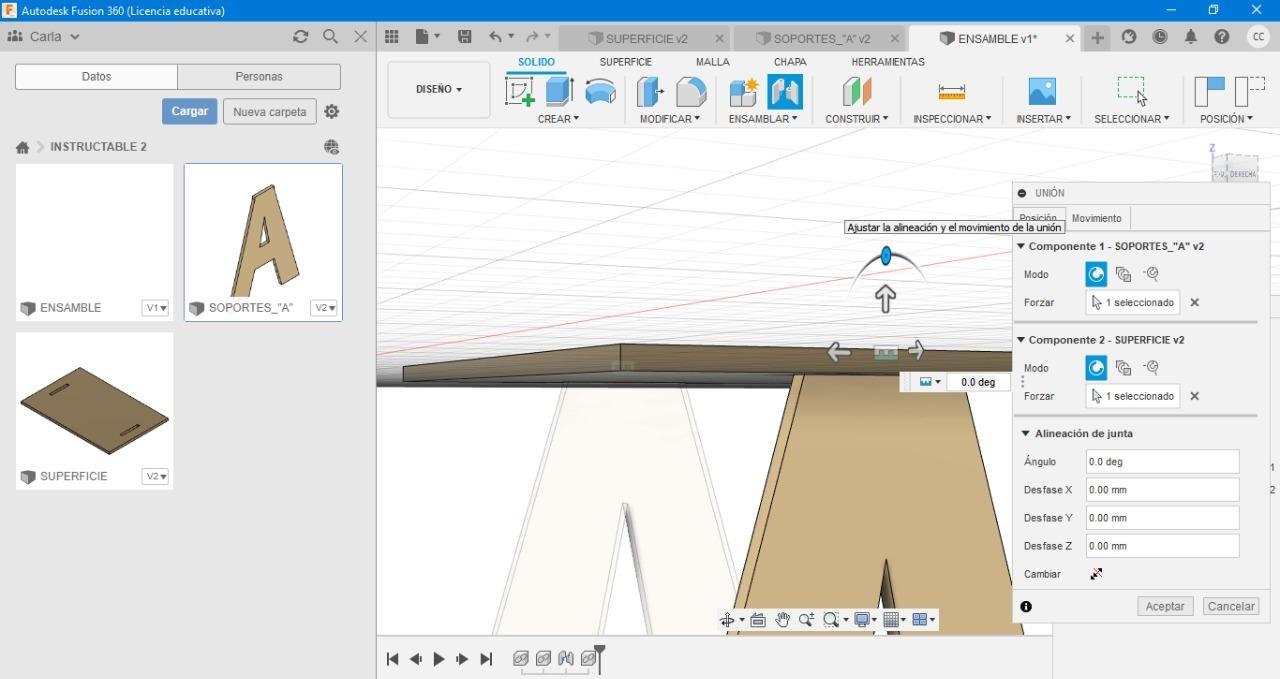

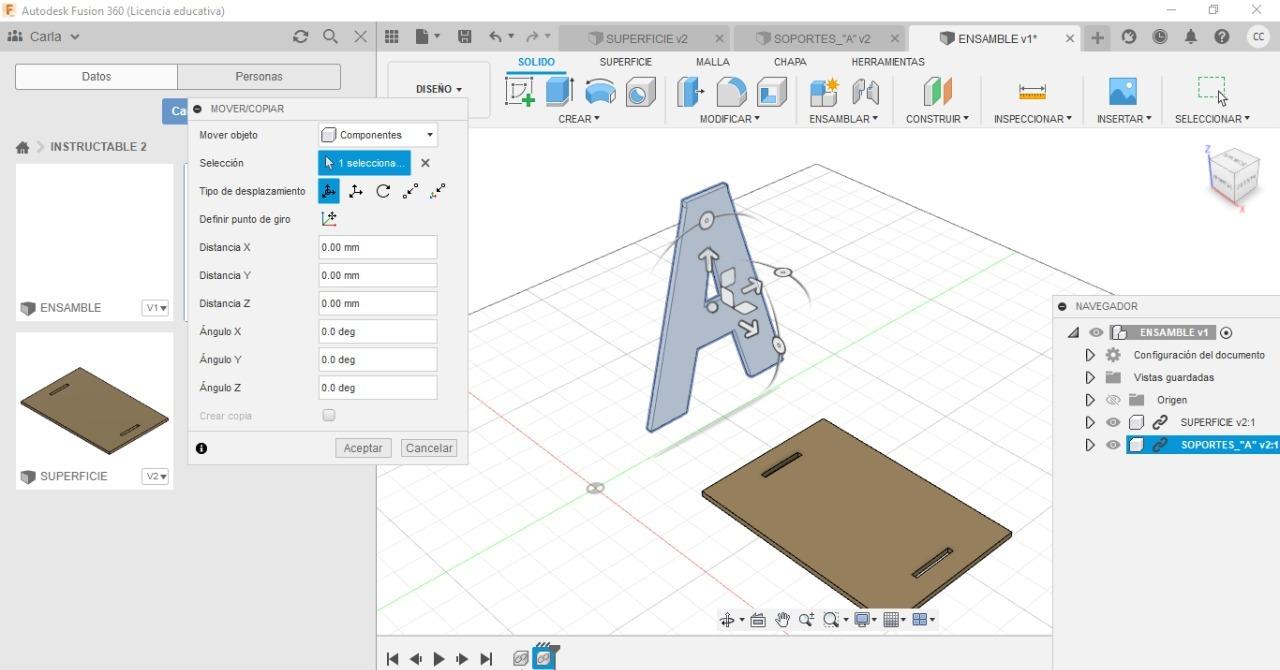

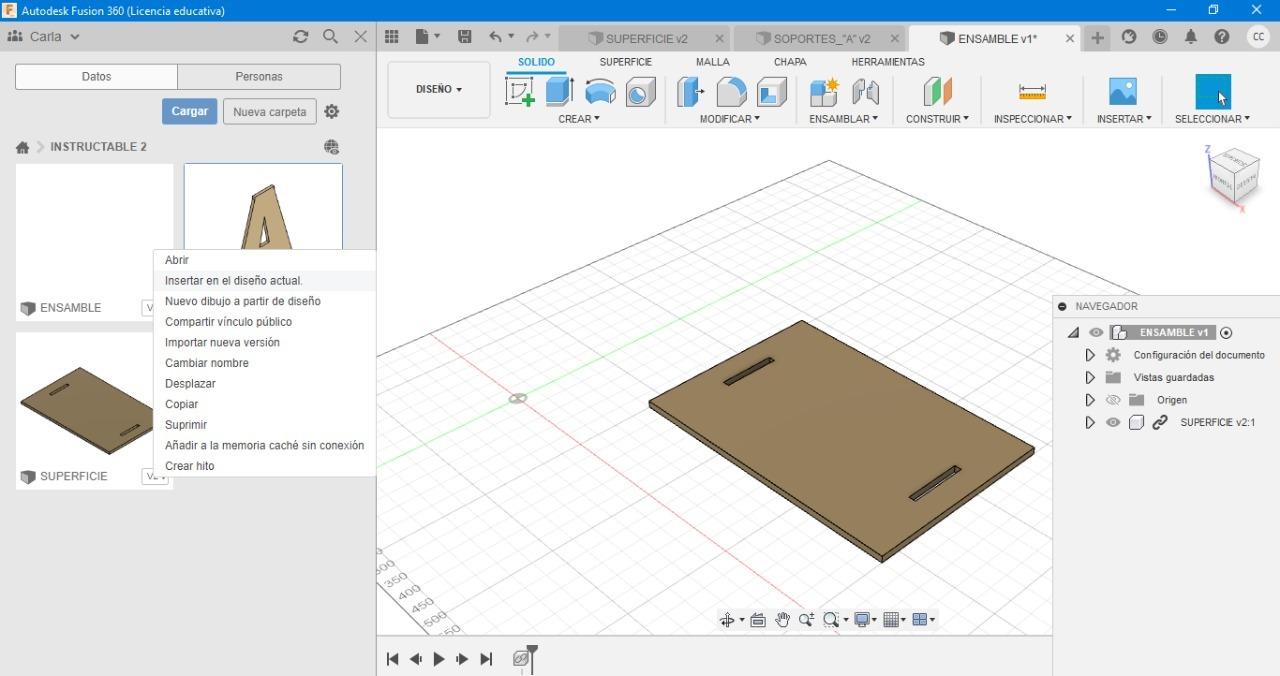

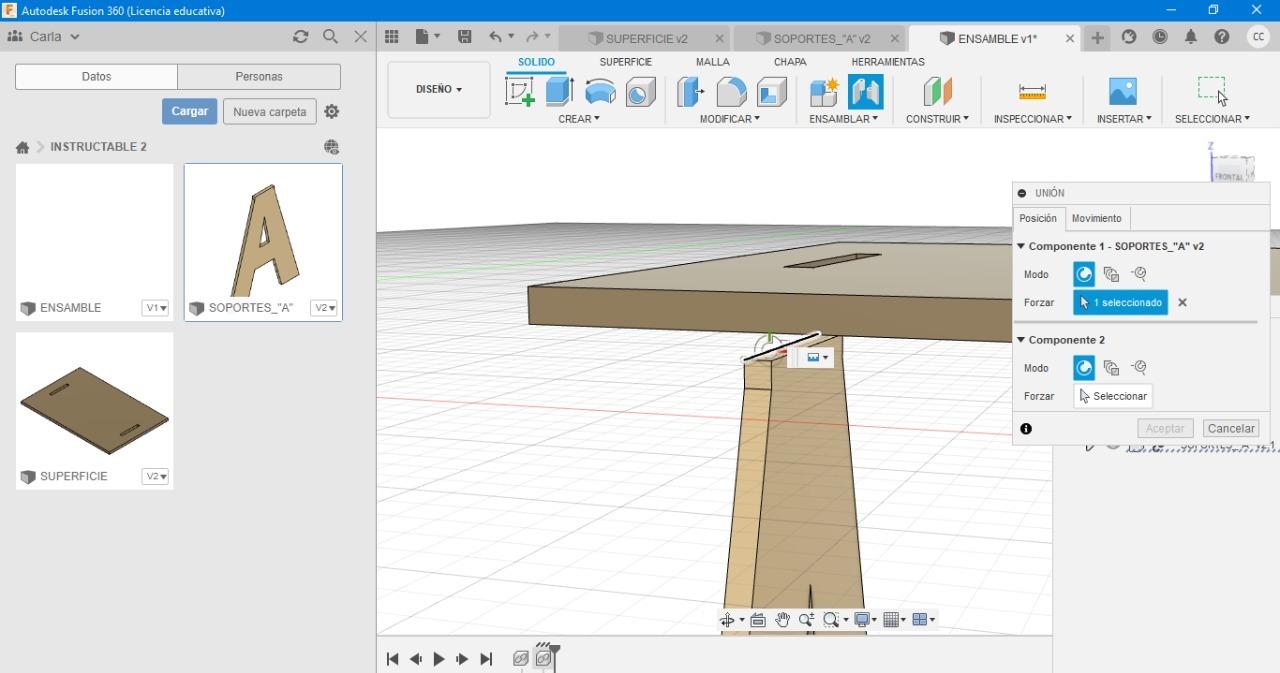

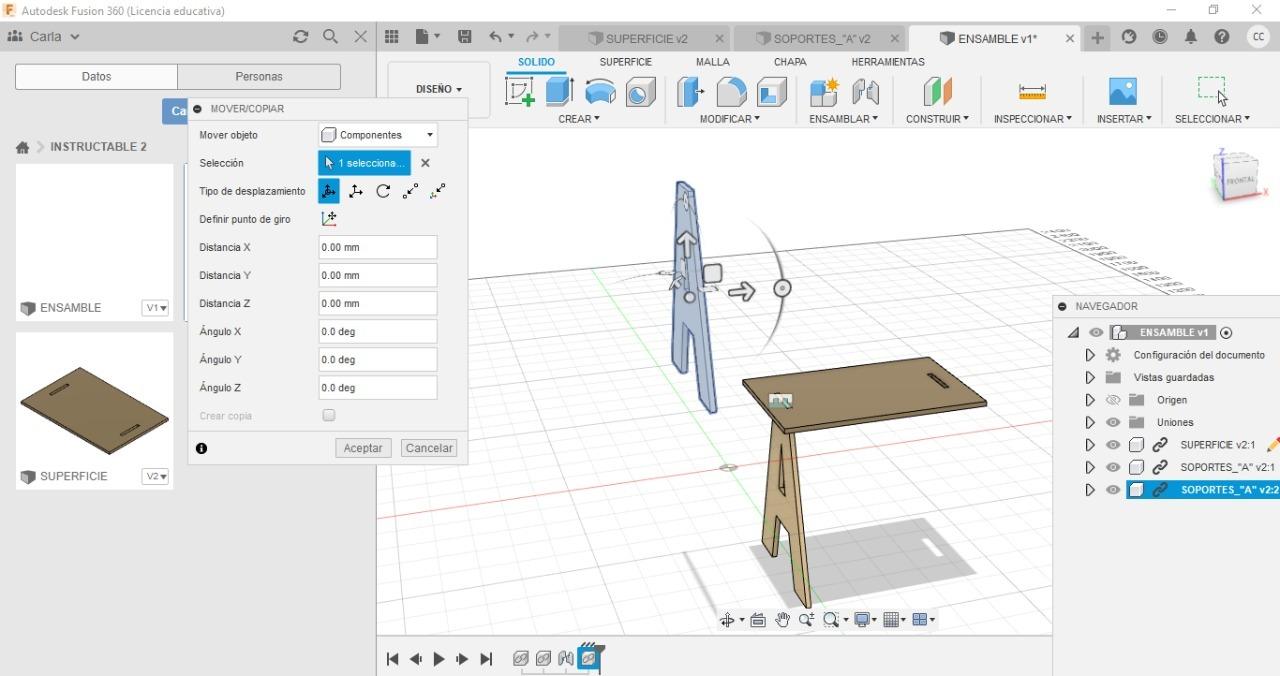

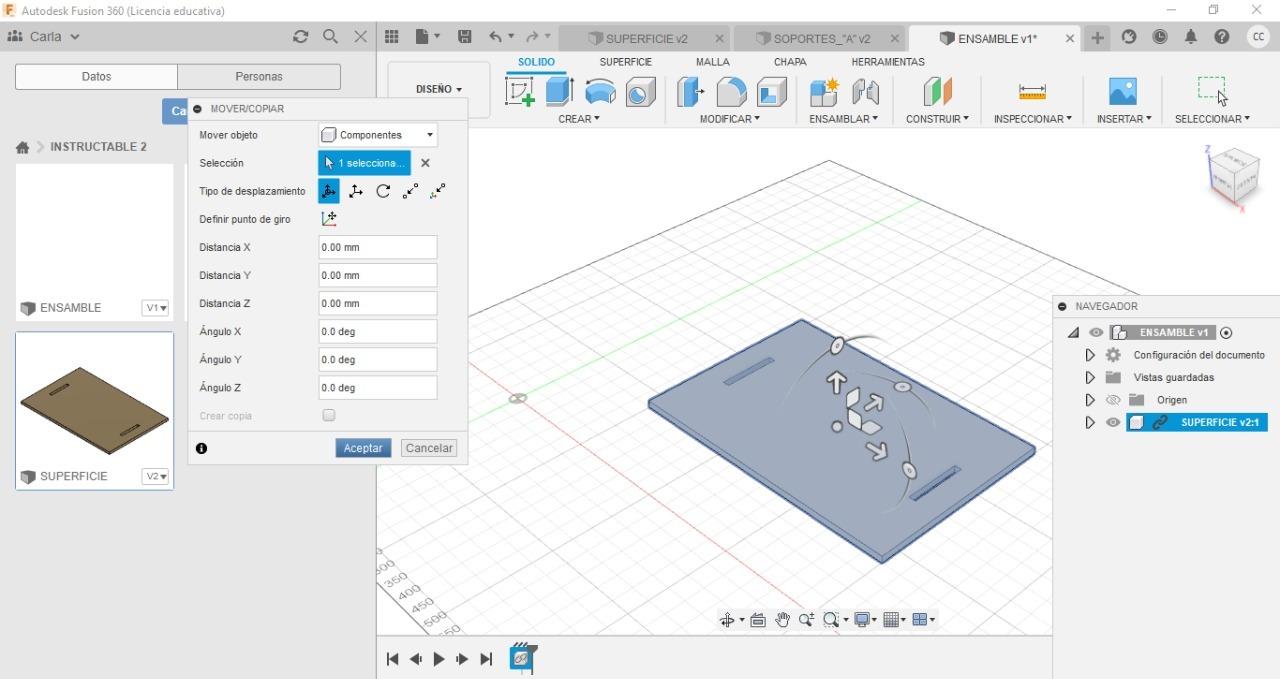

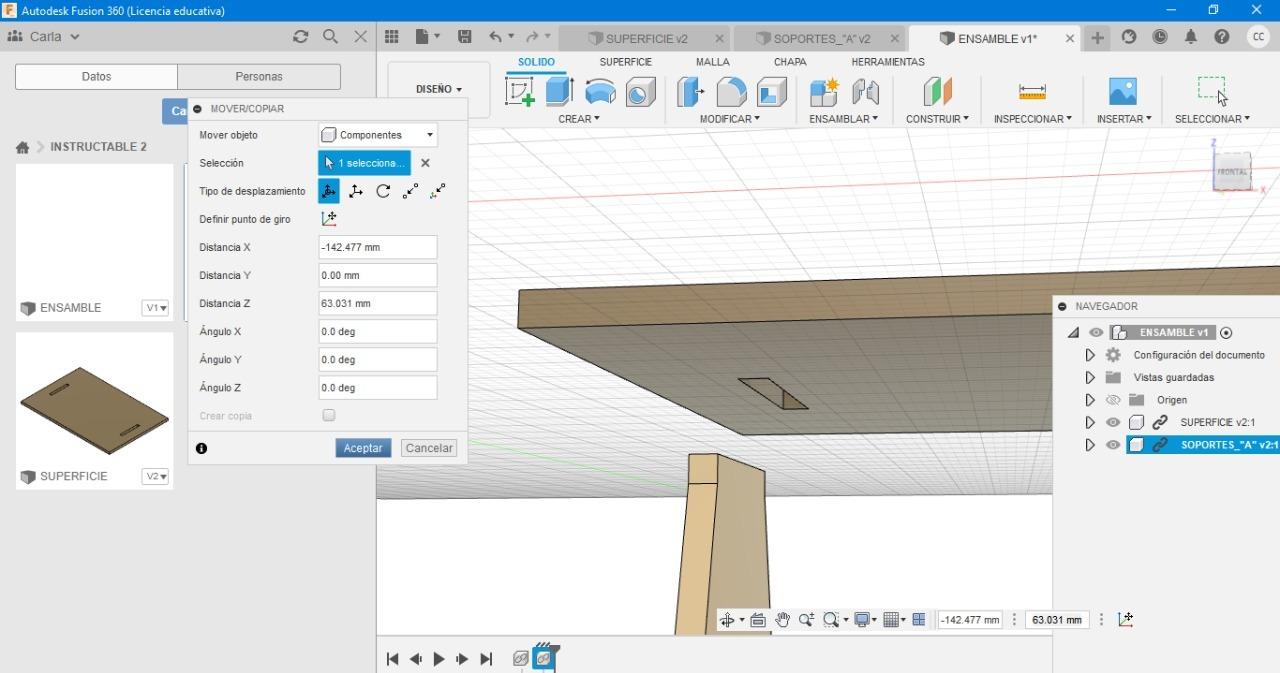

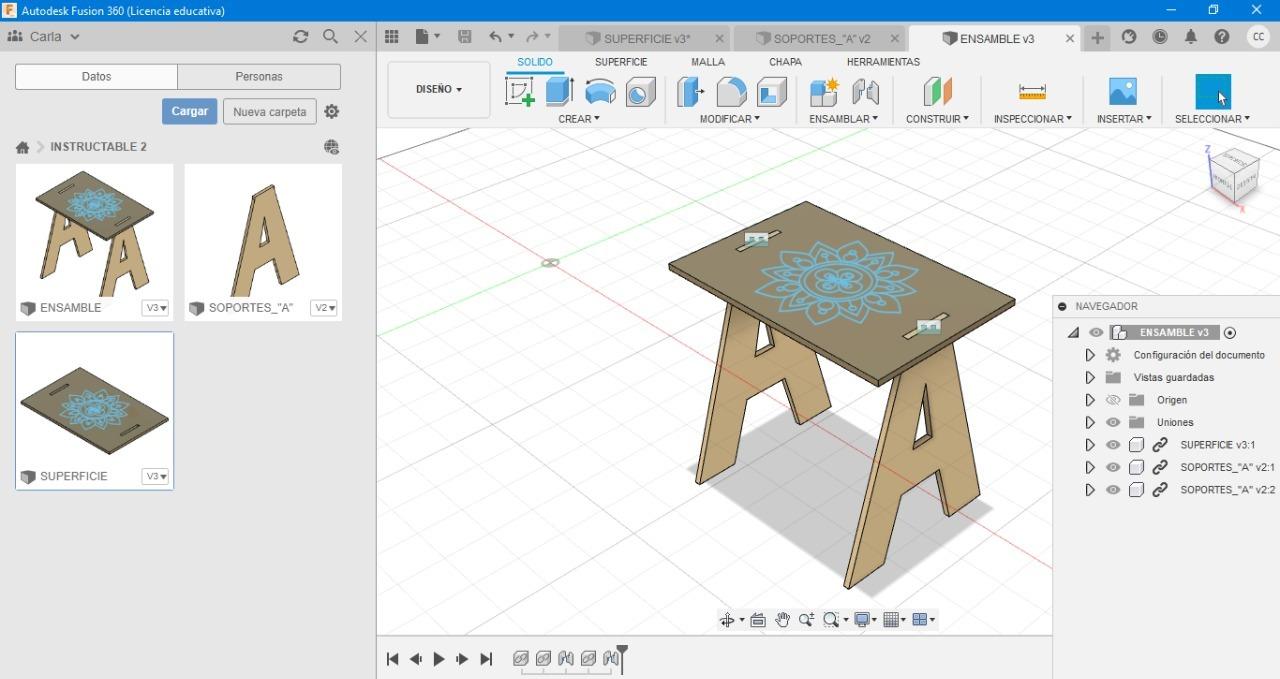

Primero a este archivo traeremos la superficie, le damos clic derecho y le damos clic a "insertar en el diseño actual". Veremos que nuestra superficie aparecerá en el archivo de ensamble y le das aceptar. Luego para agregar los soporte se realizarán los mismos pasos. Primero insertaremos el primer soporte, vamos a tener que mover el cubito que nos aparece en la esquina para ver desde diferentes vistas y poder ubicar bien nuestro soporte para esto también nos ayudará las flechitas que aparecen cuando insertas algún elemento. Cuando ya lo tengamos debajo de nuestra superficie empezaremos a unir el soporte con la superficie. Nos vamos hacia la parte superior y encontraremos la herramienta "ensamblar" y le damos clic en "unión", el componente 1 será el soporte y el componente 2 será la superficie. Y lo mismo pasará con el otro soporte y de esta manera ya estaría nuestra mesa.

AHORA LA PARTE MÁS EMOCIONANTE DE ESTA ACTIVIDAD

Para hacer esta parte, escoge la imagen que más te llame la atención, es preferible que el dibujo este en blanco y negro para que lo puedes desarrollar de una mejor manera.

¿Cómo hacer esto? te estarás preguntando.

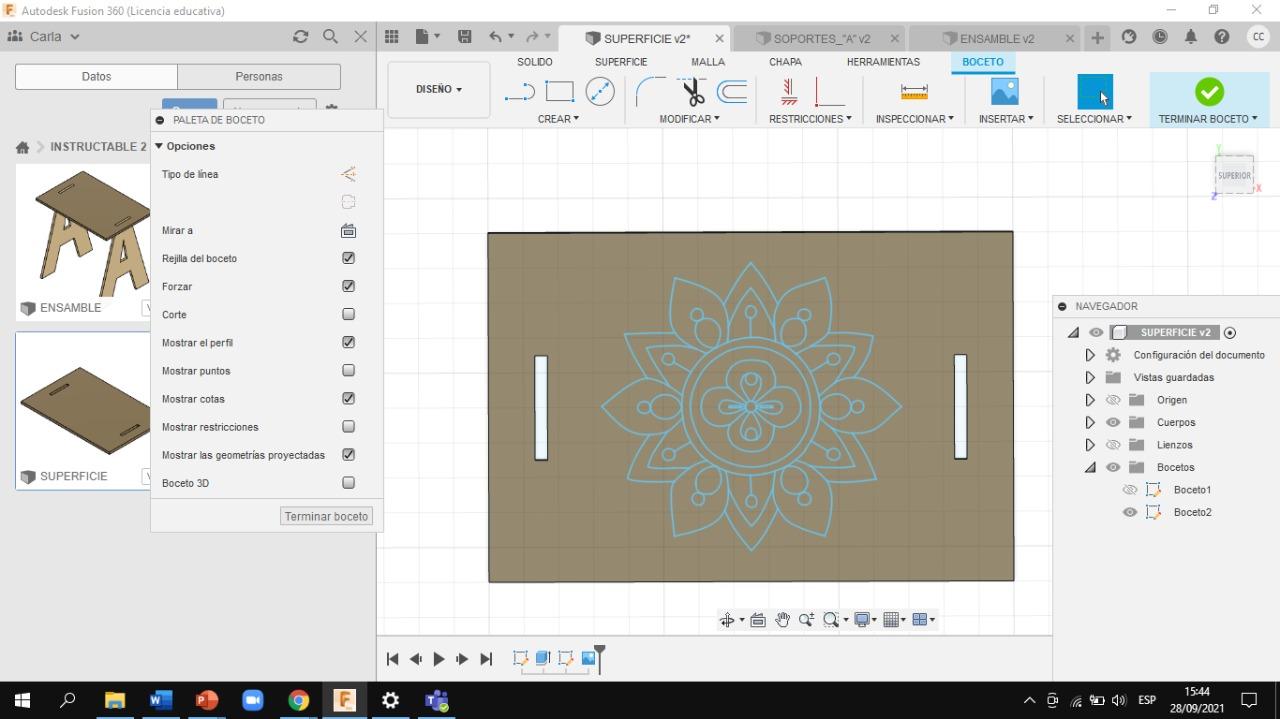

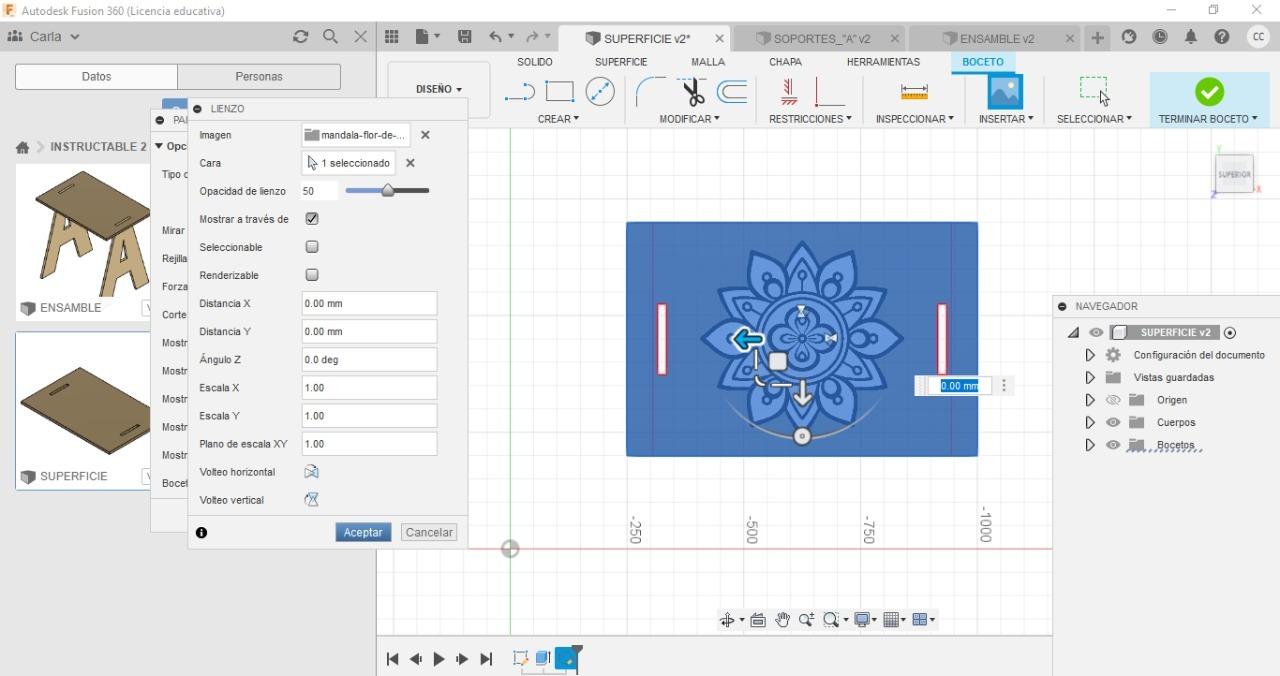

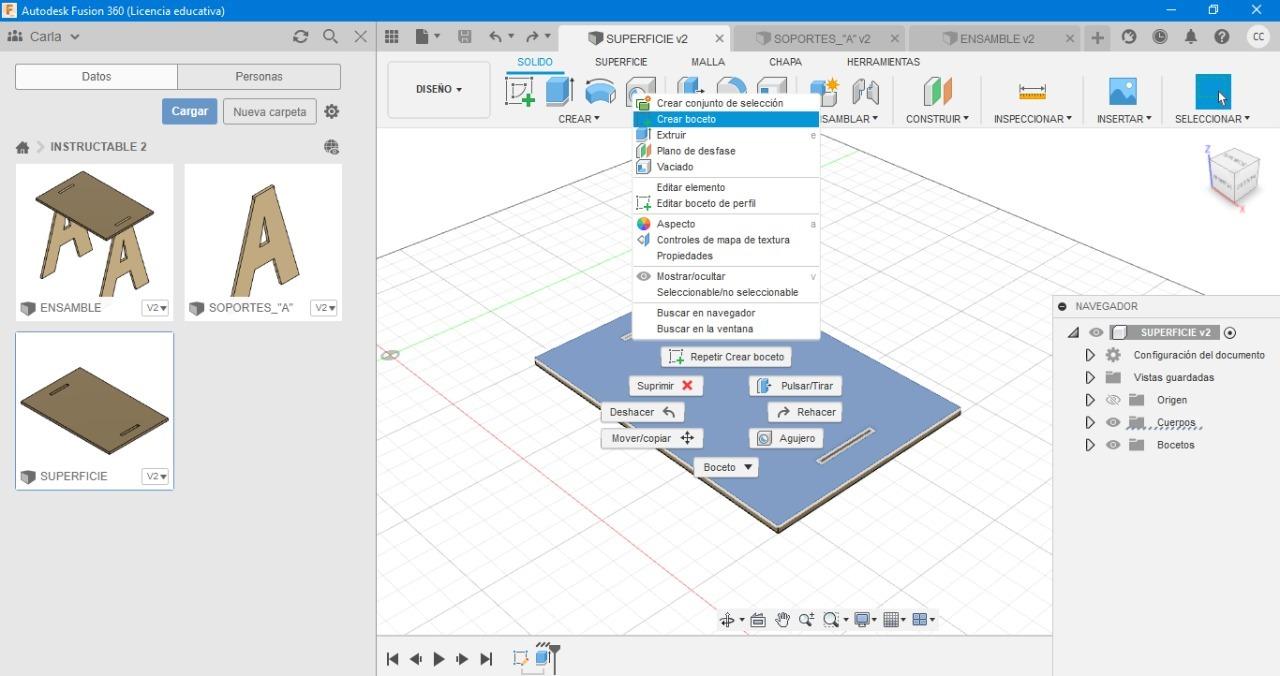

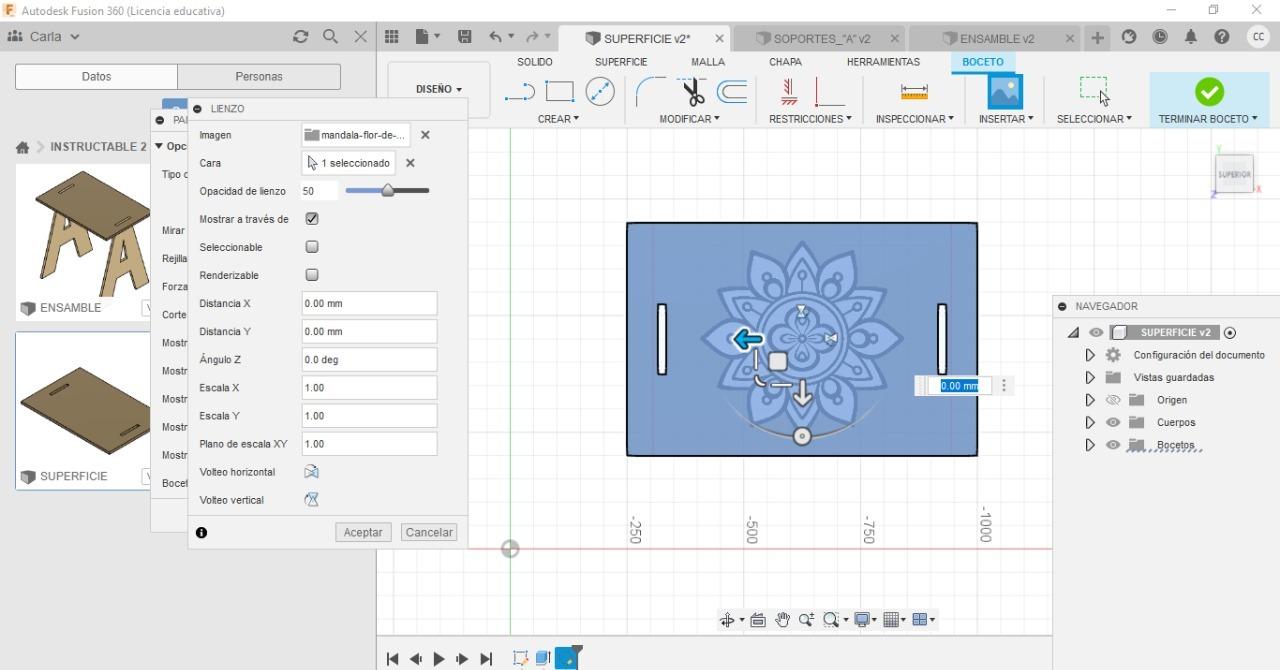

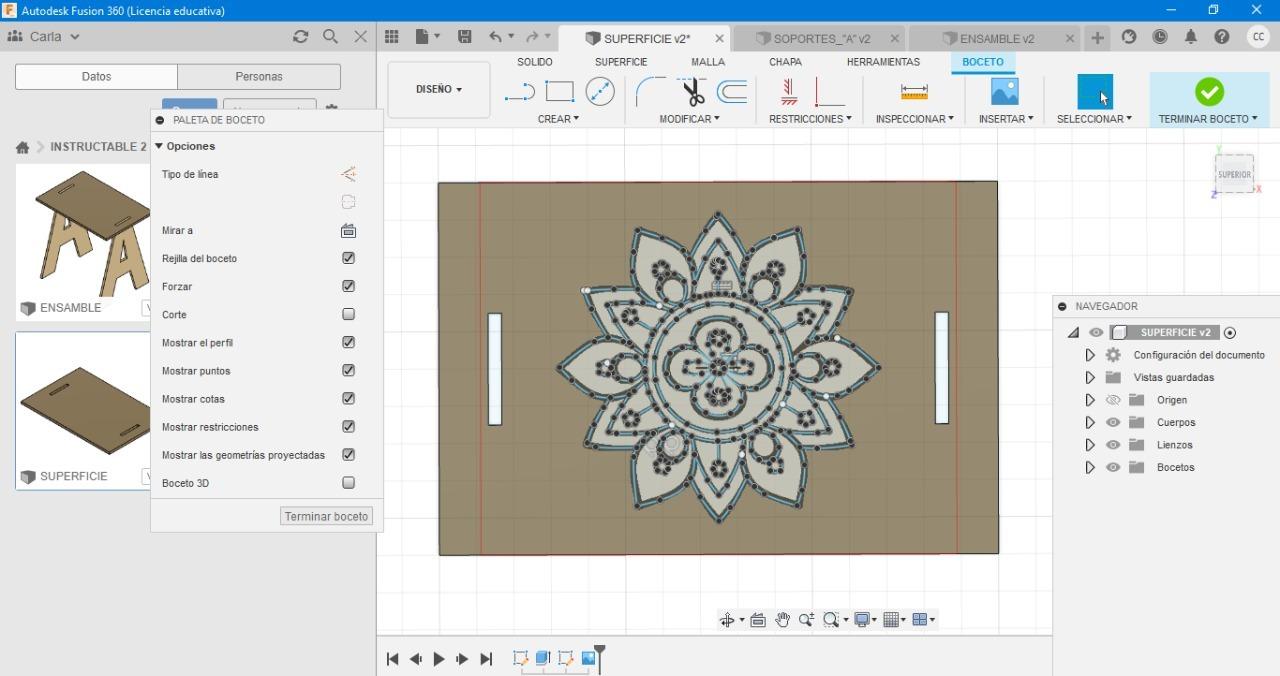

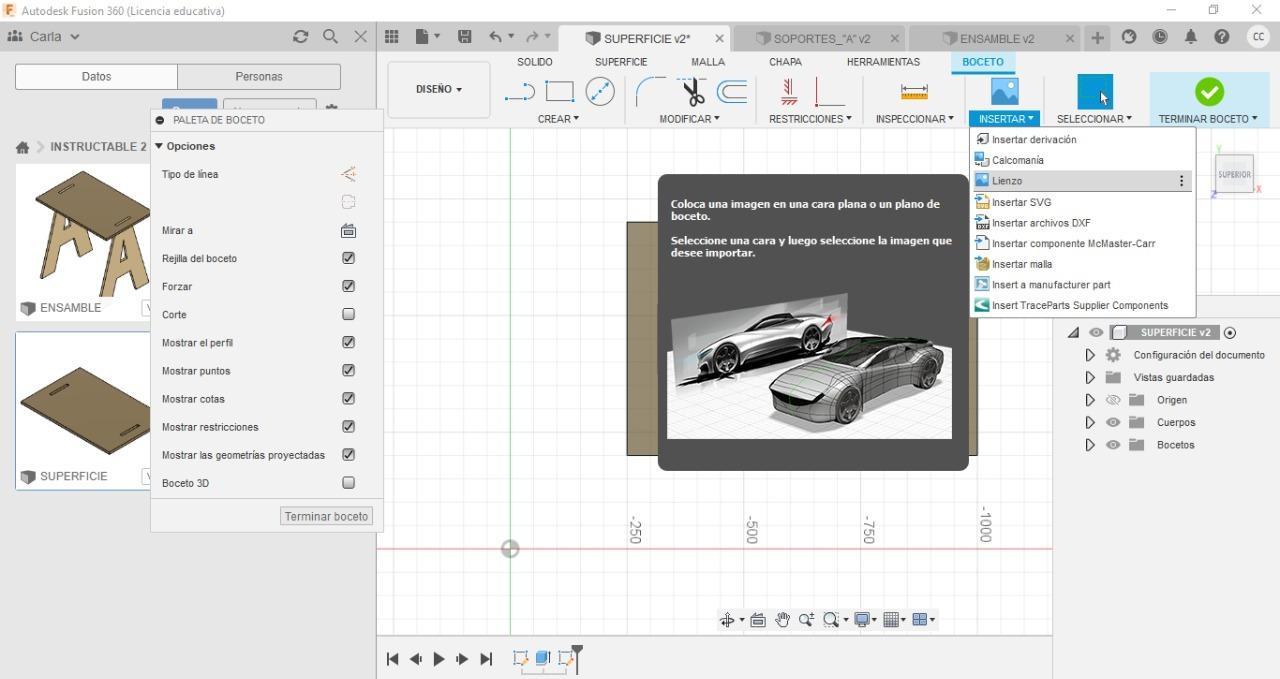

Bueno, en esta ocasión personalizaremos la superficie. Le das doble clic en el archivo. En la superficie le das clic derecho, seleccionarás "crear boceto". En la parte superior verás la opción de "insertar", ahí aparecerás varias opciones. La que elegirás será "lienzo". Tendrás que poner la la imagen que habías elegido previamente. Yo escogí una mandala.

Después tienes que seleccionar la superficie y aparecerá la imagen que habías seleccionado.

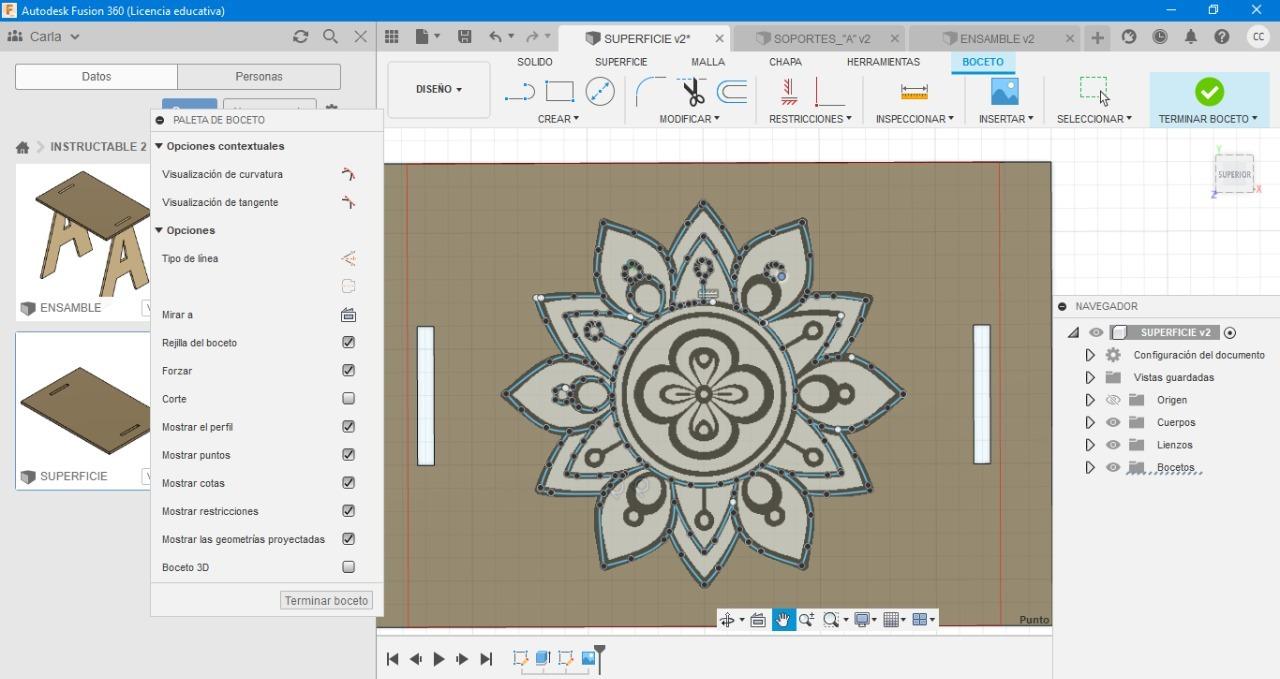

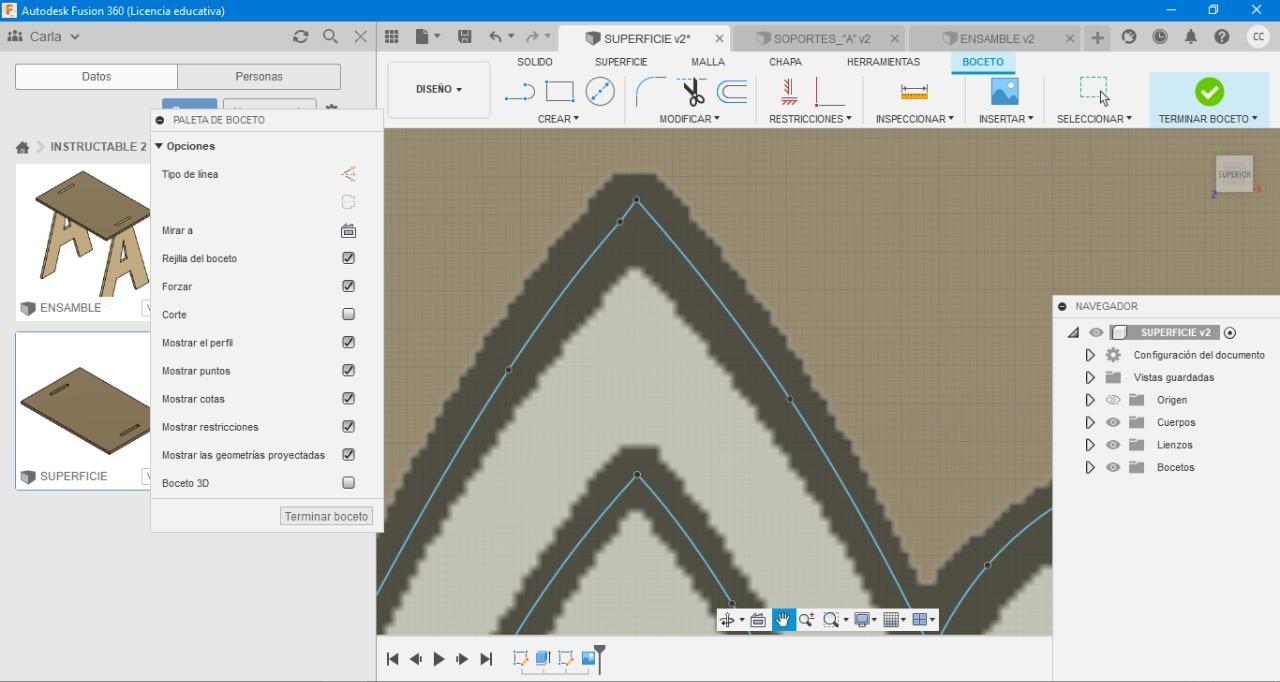

Puedes ubicar tu imagen donde más prefieras o sea conveniente para ti. Para empezar con el delineado de nuestro dibujo nos vamos a "crear", a spline y le das clic donde dice "punto de ajuste de spline". Esta herramienta nos servirá para delinear el perímetro de nuestra imagen. Mientras vas avanzando puedes ir viendo cómo va quedando tu delineado.

Cuando acabe le das clic en la tecla "escape" , un clic afuera también y desaparecerá todas los puntos y rayitas.

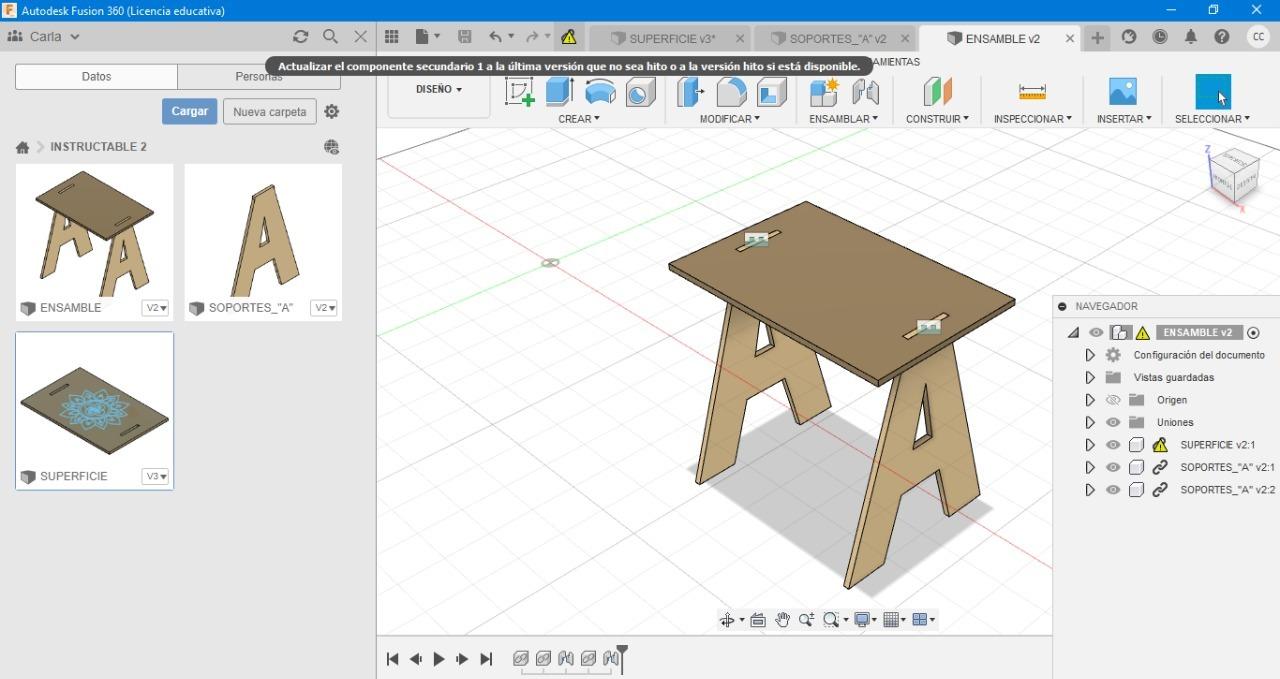

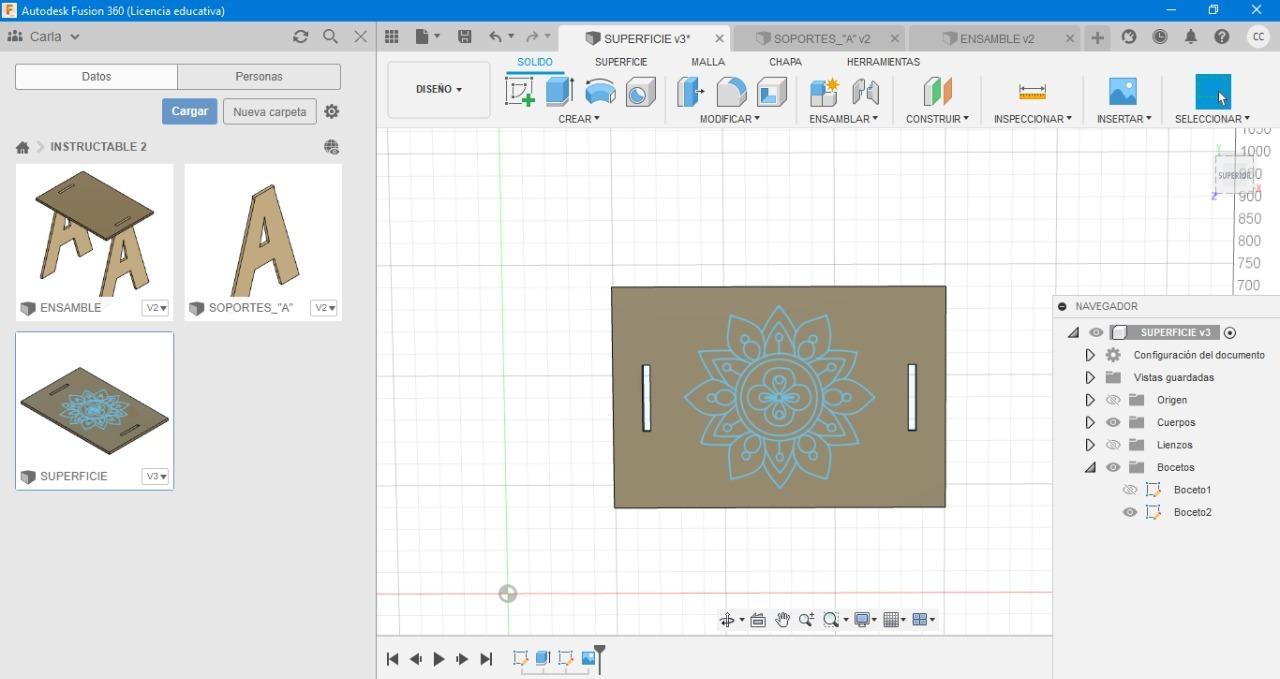

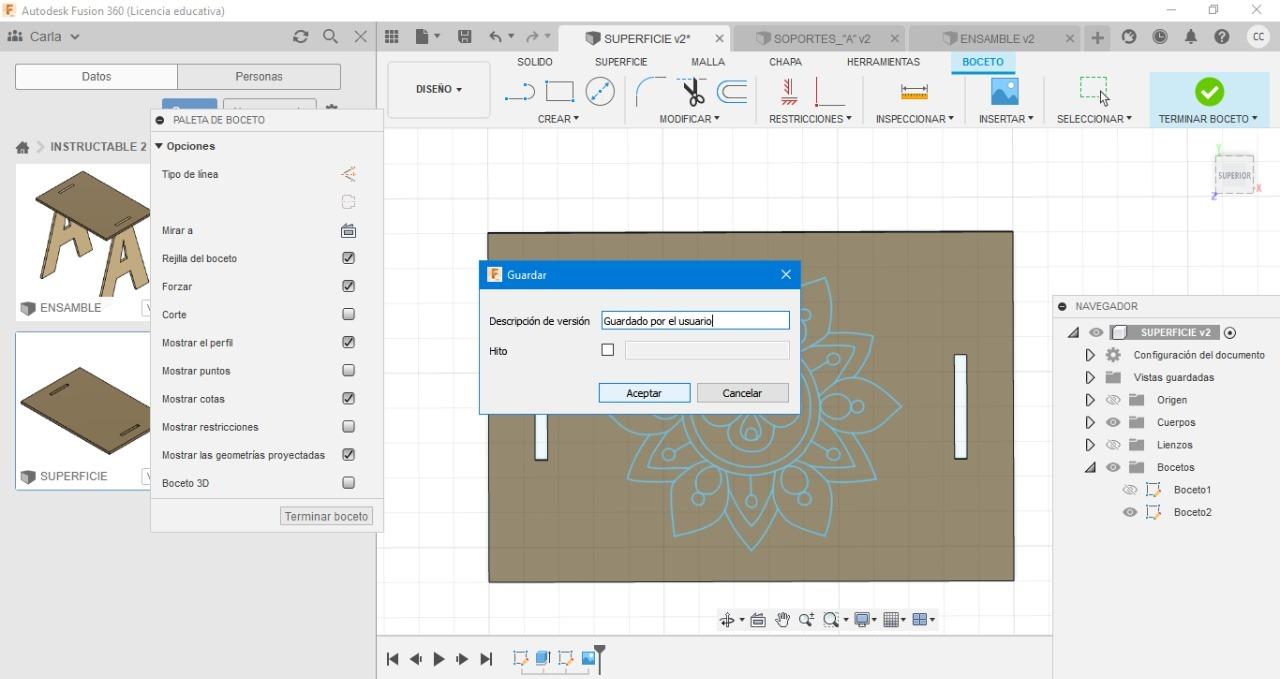

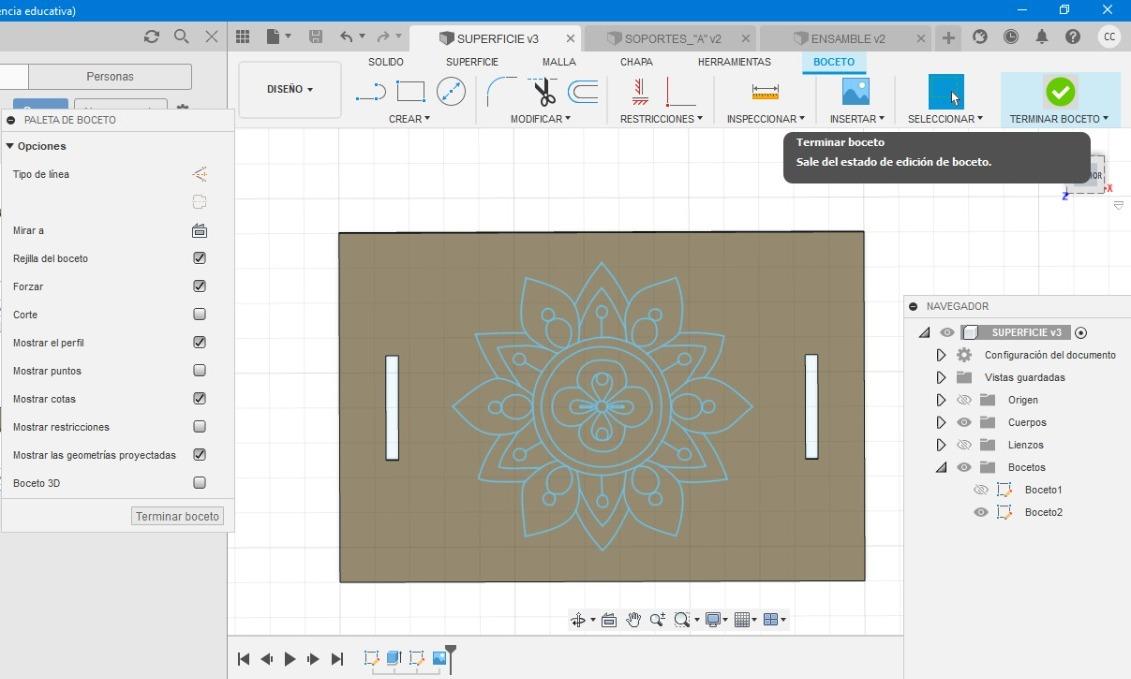

Verás que tu imagen está delineada y le das guardar imagen para que se previsualice, Nos vamos al archivo de ensamble y nos saldrá un advertencia en la parte superior de un triángulo amarillo. Sólo le das clic y e inmediatamente aparecerá el delineado que realizaste en la superficie. También si gustas le puedes agregar tu nombre o algo escrito. Tienes que volver al archivo de superficie y te vas a "crear" y tienes que escoger la opción "texto"

Amplias el cuadro y en la parte derecha te aparecerá un panel. Ahí podrás escribirás lo que quieres que diga tu superficie. Ya es a tu gusto si quieres cambiar la letra o el tamaño. Cuando hayas finalizado solo le das clic donde diga "aceptar". Te vas a la superficie y le das clic derecho, te aparecerán distintas opciones. Solo tienes que escoges la que diga "explosionar texto" es una función que sirve para eliminar el relleno del texto.

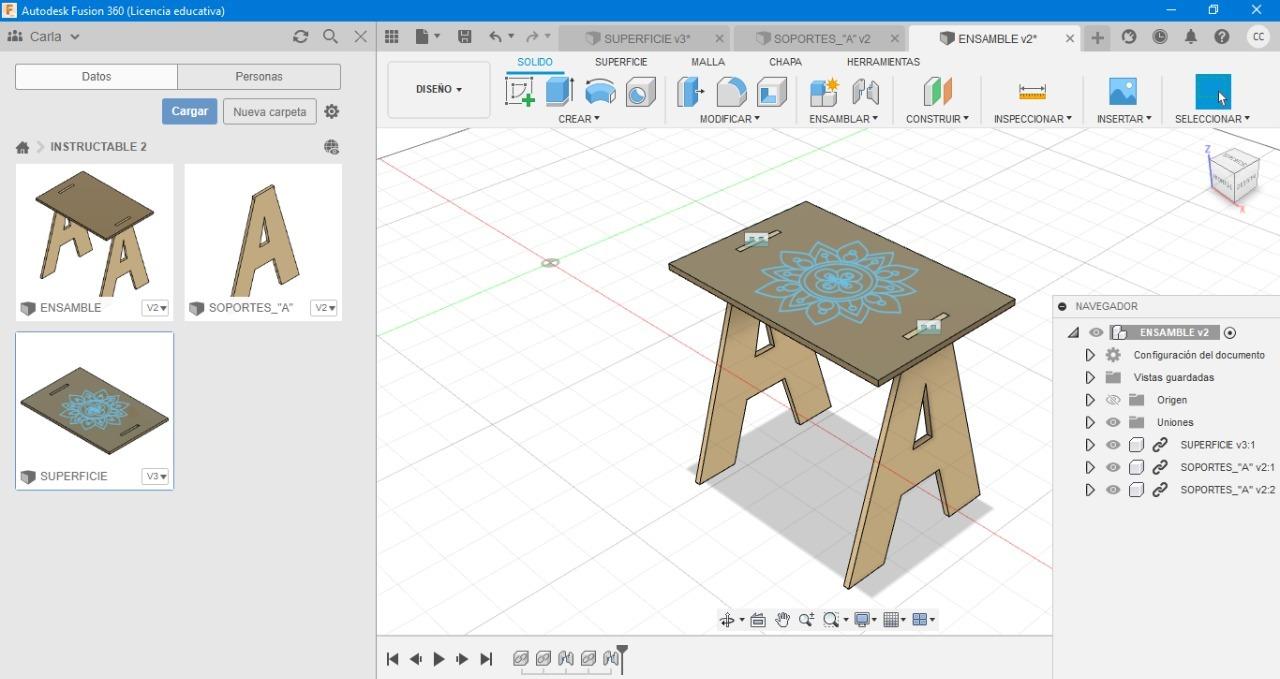

Al culminar, guardas tu archivo. Finalmente te vas al archivo de ensamble, actualizas y te aparecerá tu texto. Así de fácil acabamos de personalizar nuestra superficie de la mesa.

Para este último paso pasaríamos al programa "INVENTABLES". Aquí pondremos el diseño de la mesa para Lo primero que tienes que hacer es inscribirte si es que no lo estás. Una vez hecho esto ya podremos empezar.

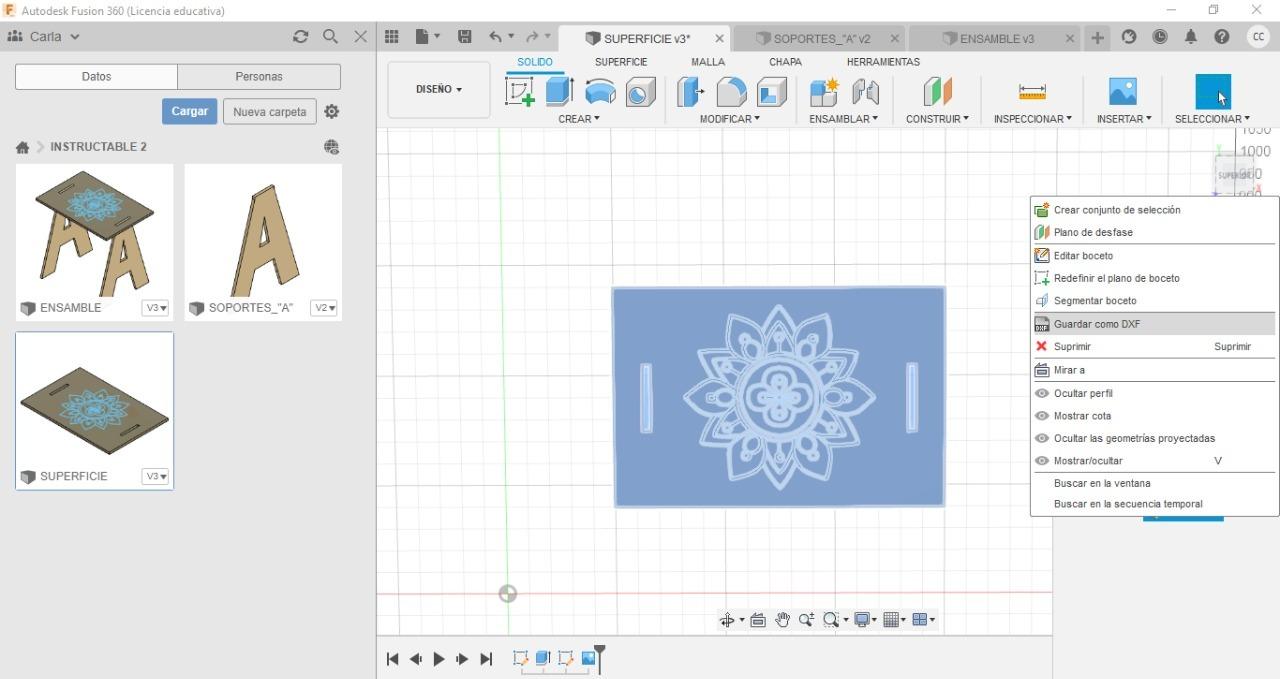

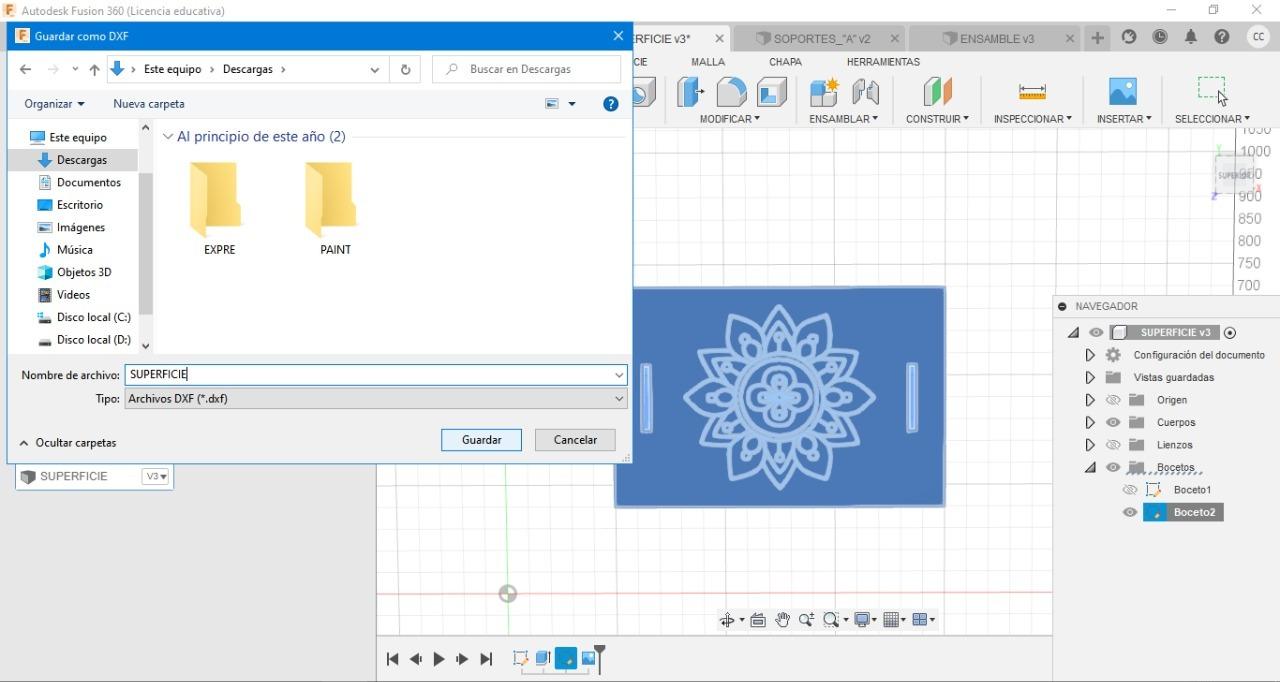

Primero nos vamos al programa Fusion 360, nos vamos al archivo de la superficie y aun lado habrá un panel. Ahí le das clic derecho al último boceto que hayas hecho y le das guardar como DXF. Le pones el nombre de superficie para que te puedas guiar y guardas. Este mismo paso lo repetirás con los soportes.

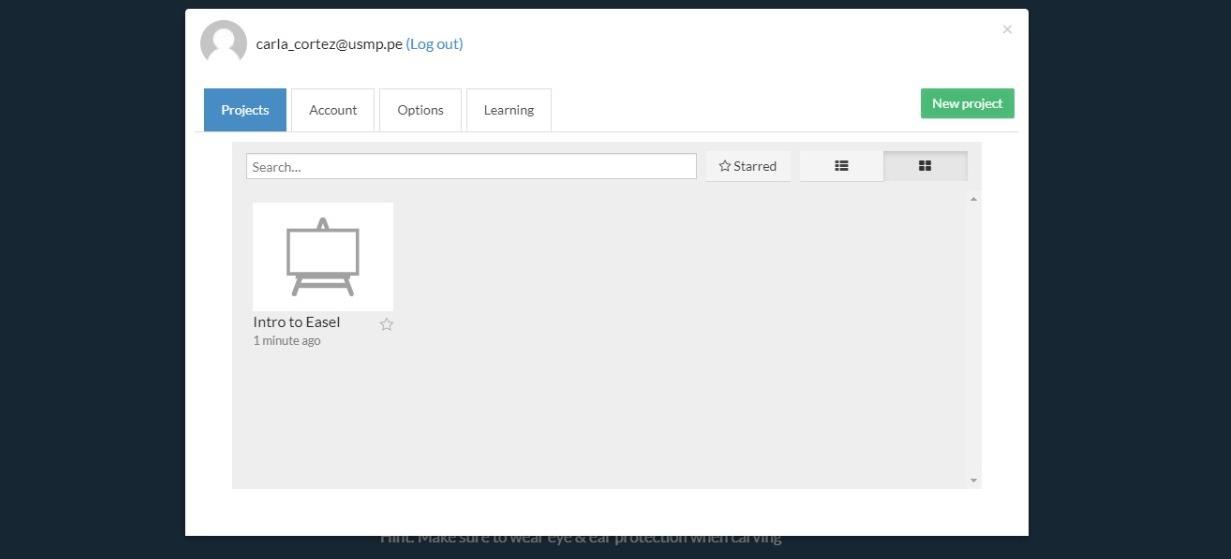

Entras al programa y le das clic en "EASEL", después de aparecerá un cuadro grande, seleccionaras "projects" y a "Intro to Easel".

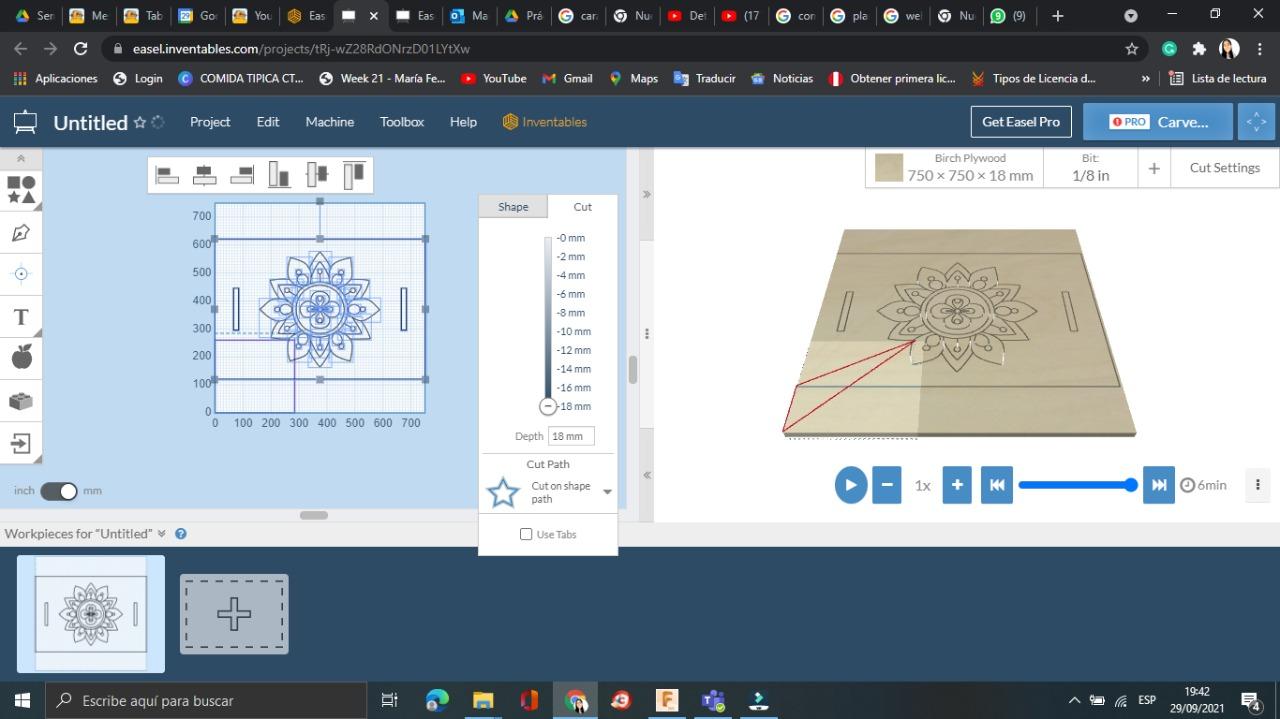

Después al lado izquierdo aparecerá una opción en la cual puedas importar la imagen de la superficie, lo subes y lo importas y listo ya tendrás tu superficie. En la parte superior derecha, encontrarás un cuadro en el cuál hay medidas, le darás la medidas máximas en este caso son 750mmx750mmx18mm. Y puedes seleccionar toda la figura si quieres modificarlo. Luego te aparecerán 2 opciones para cortar o definir, tu elegirás si es un grabado o un corte. Si es un corte elegirás 18 mm y si es grabado trabajarás con una medida que sea menos de 18 mm para que no corte todo el espesor.

Finalmente, cuando acabes de acomodar el diseño dentro de la superficie ya podrás simular el corte con máquina CNC. Este procedimiento se repetirá con los soportes.

De esta manera ya habremos culminado esta actividad. Notarán que es algo super sencillo y divertido de hacer.

Espero que se hayan entretenido aprendiendo algo nuevo.

No se olviden de compartir este tutorial con toda su familia y amigos.

Bye bye, Instructables tecnológicos, se me cuidan!!
