Magsafe Protection

In the 4 years I have my macbook, i've destroyed around 3 or 4 adapters.
So when my university offered the elective course Fablab Making (Fabrication Lab) i directly saw a chance to create something what will save my cable for cracking.

At this moment I was think about how to find a solution. I looked it up and saw that i need to find something to protect the first part of the adapter. Where the cable comes out.

I looked at the Internet to find the solution.

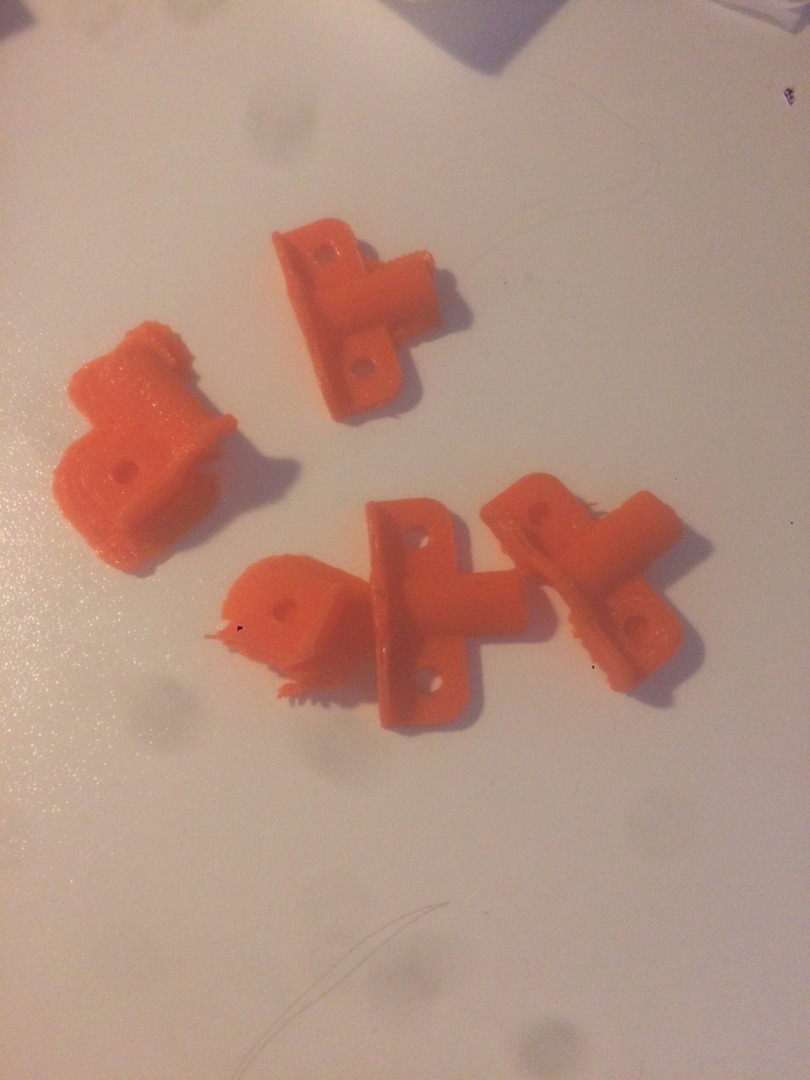

I started with the part in the pictures.
Eventualy this turns out to be just to small to print correctly. It also don't protect my cable enhough.

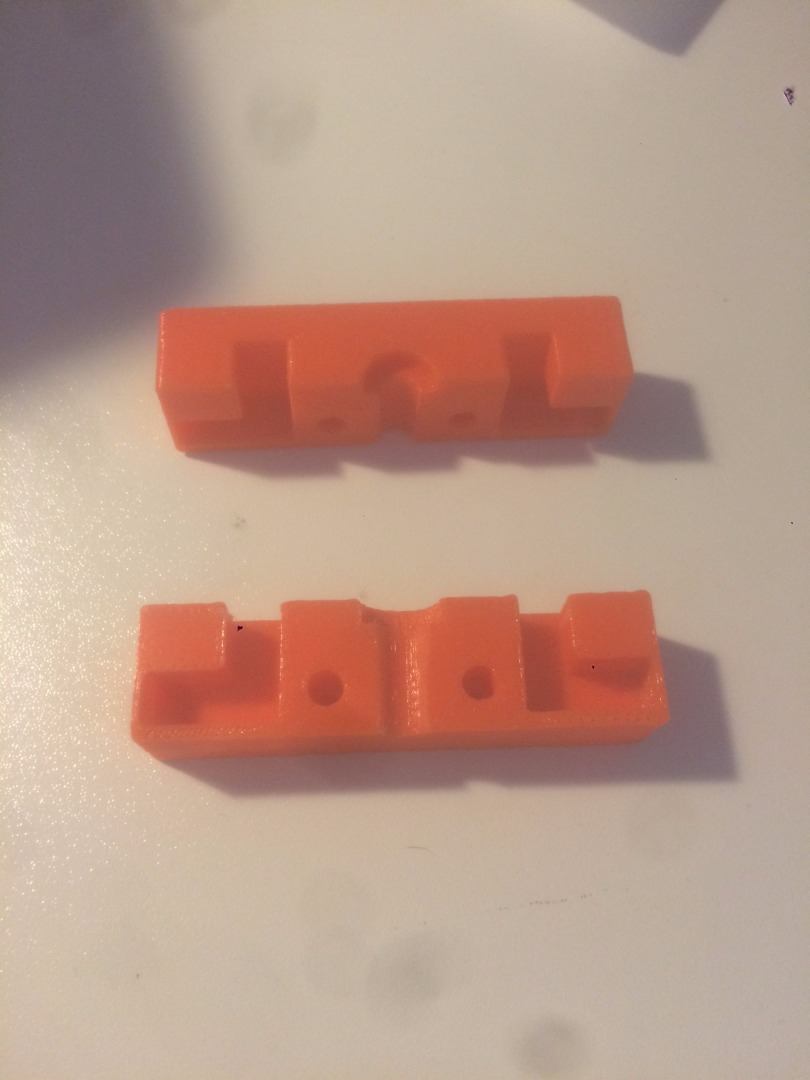

The first part wasn't safe enough. So with some help from Google i've designed an new part to safe the cable.
Problem with this design was that the cable still could bend to far. So that i would break anyway.

If one of the two isn't strong enough. Why not combine it ?

So that's what i've done.

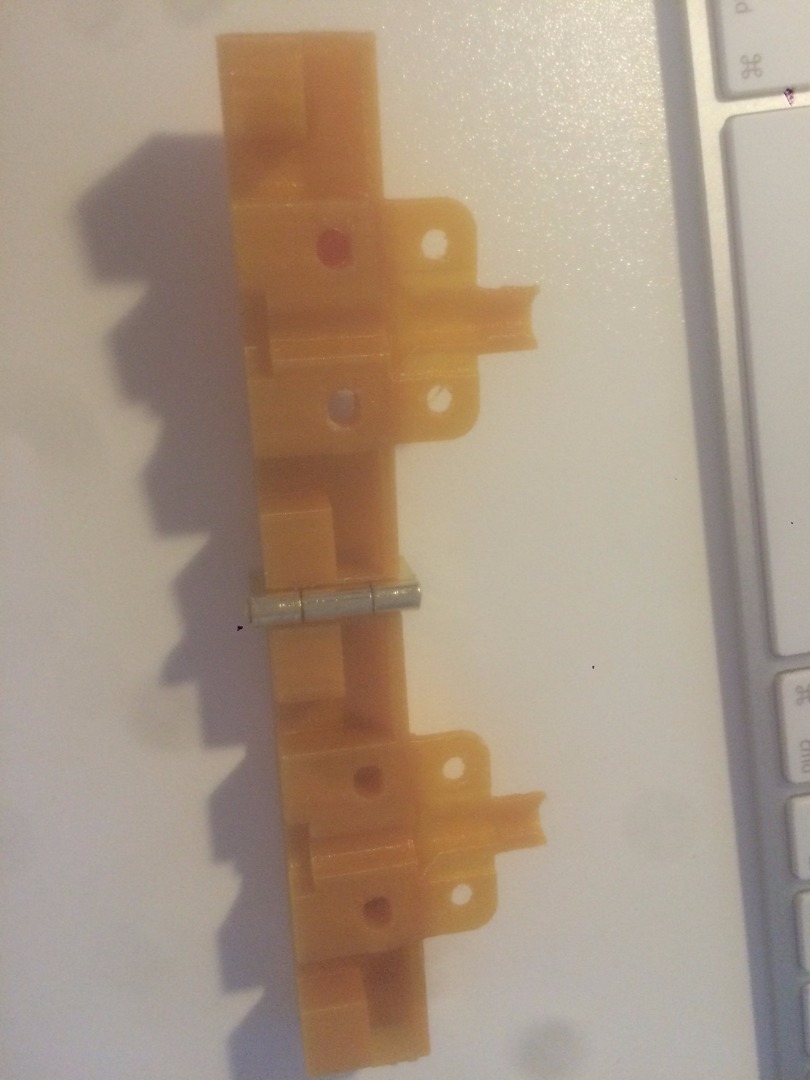

By editing both solutions into one file i could improve the solutions even better.

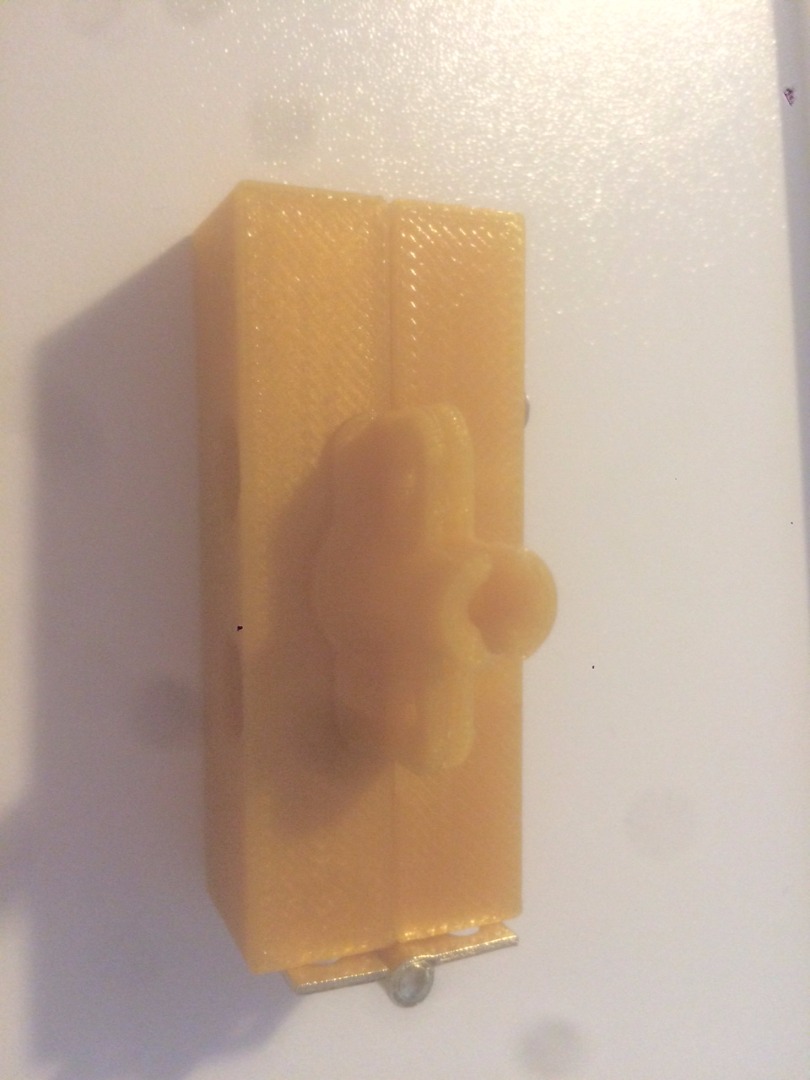

The empty spaces of the model fits perfectly on my magsafe adapter

To meet the requirments of this course. the model must contain 3 materials.

I've used:

- PLA (plastic)
- Brass (messing)
- Stainless Steel (RVS)

I've also need to uses 3 machines.
- So mostly i've used the 3D printer, to print (trial and error).
- I also wanted my company logo graved in my model. so therfore i used an lasercutter.
- In the end i've used my glue gun to glue the battery to the model.

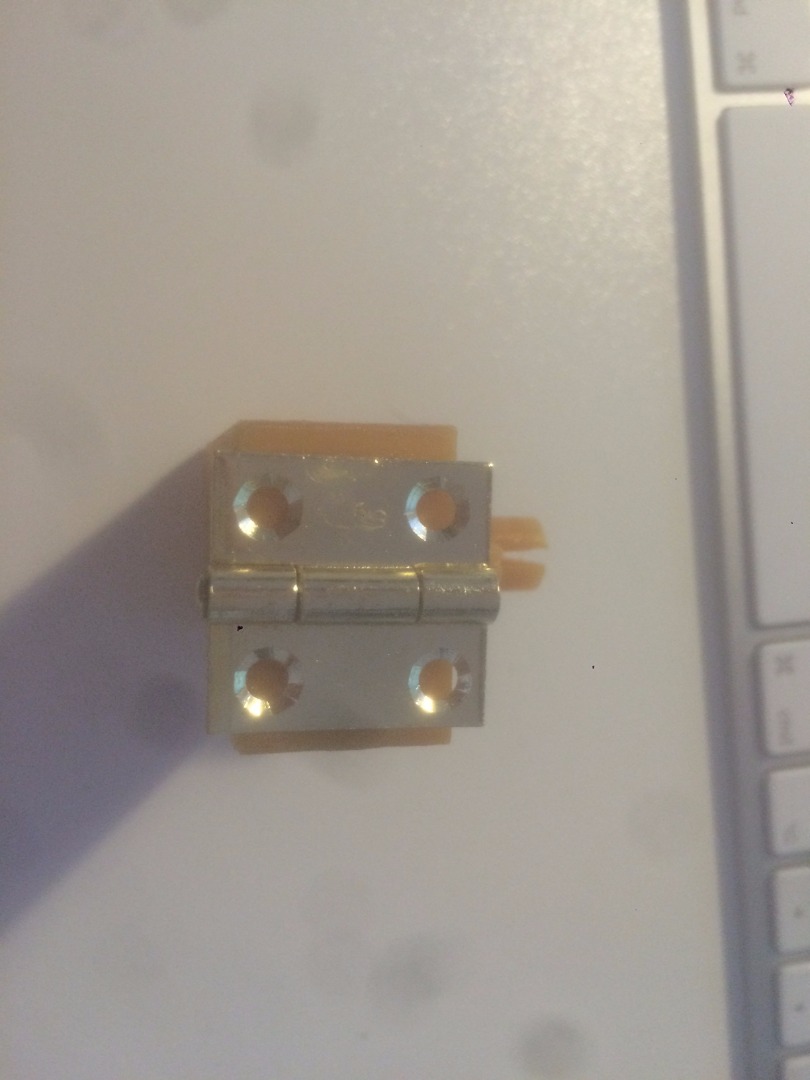

The two other requirments where that it need to be able to hinge (scharnieren) and that it has an electrical circuit.
So i've ad an hinge and an LED with a battery to it. (Original dohh..)

Om de verslaglegging tbv mijn creatie voor Fablab Making iets uit te breiden. Hieronder de aanvulling.

Intro
Het eerste idee voor mijn ontwerp lag in dat ik voor de zoveelste keer een nieuwe oplader moest aanschaffen voor mij Macbook. Hierdoor wilde ik iets bouwen om de kabel te kunnen beschermen.

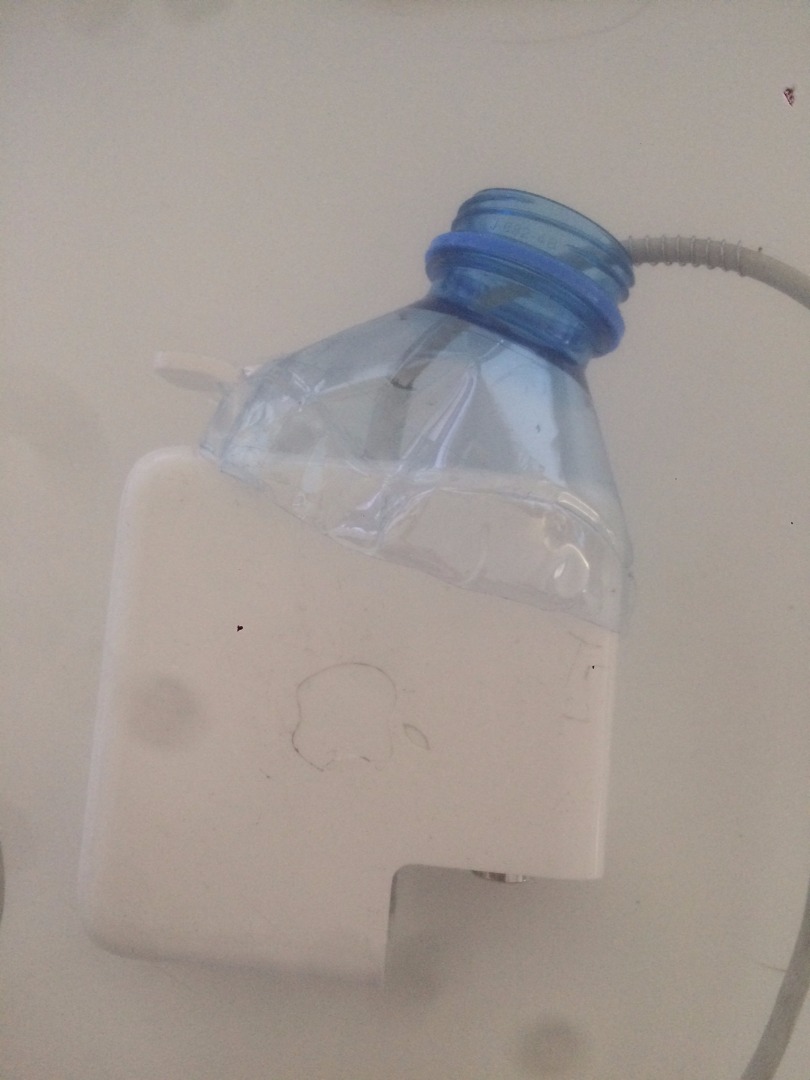

Ik had dit al geprobeerd met een pennenveertje etc. Maar dit gaf niet genoeg stevigheid.

Aanpak

Allereerst ben ik gaan uitzoeken op welke manier ik het beste de kabel kon beschermen. De kabel brak altijd af direct nadat de verdikking uit het adapterblok was gekomen. Blijkbaar is dit punt bij apple dus een gevoelige plek. (zie foto)

Ik ben op internet gaan zoeken naar een 3D ontwerp van een magsafe adapter. Uiteindelijk heb ik dat niet gevonden, maar zag ik een klem voor over de adapter heen. Door dat model aan te passen heb ik het onderste gedeelte van de adapter weten te creeren. Echter boog de kabel ook toen nog te ver door. Hiervoor heb ik toen gezocht naar een additionele veiligheid.

De vlinder die bovenop zit werd eigenlijk beschreven als enkele beveiliging voor de magsafe adapter. Echter na printen van dit ontwerp bleek dat dit erg lastig van de grondplaat loskwam. Ook verbeterde dit ontwerp niet veel aan de veiligheid van de kabel.

Door beide onderdelen te kopieren heb ik nu een adapter welk erg stevig en veilig te vervoeren en mee te nemen is.

Gebruik van programma's

Tijdens het maken van dit prototype heb ik gebruik gemaakt van verschillende programma's.
Allereerst ben ik begonnen in solidworks omdat hier toevallig het 3d model van de magsafe adapter in was gemaakt. Ik heb dit model echter daarna geexporteerd naar SketchUP. Ik heb dit programma gebruikt omdat ik hier eerder al mee had gewerkt en mijn weg kende in dit programma. Daarnaast heb ik gebruik gemaakt van het programma illustrator om mijn logo te kunnen lasersnijden in mijn 3d ontwerp.

Gebruik van apparatuur

Voor het maken van mijn Magsafe Protector heb ik erg veel gebruik gemaakt van de 3d printer. Constant Trial en Error. Daarnaast heb ik voor het graveren van mijn logo de lasersnijder gebruikt. En allerlaatst om de batterij te bevestigen heb ik een Hot Glue gun gebruikt.

Eindresultaat
Het eindresultaat mag er zeker zijn. Zoals in de vorige foto's al te zien zit het stevig om de magsafe adapter heen geklemd. Ik ben erg tevreden over de sterkte van het materiaal en mijn bouwkunsten. Ik zal dit ontwerp dan ook blijven gebruiken om mijn adapter te beschermen.

Reflectie

Tijdens het bouwen van dit ontwerp ben ik tegen enkele dingen aangelopen.
Allereerst wilde ik de kleine onderdelen allemaal los van elkaar printen en vervolgens aan elkaar vast lijmen.
Dit bleek echter niet goed te werken omdat de ontwerpen allemaal vast bleven plakken aan het printbed en teveel opvulmateriaal hadden.

Ook heb ik moeite gehad om aan de eisen van de docent te voldoen. Ik wilde dit maken, echter zonder de nodige "creatief met spelregels" was het ook niet gelukt om aan de eisen te voldoen.
Uiteindelijk heb ik dus wel aan alles voldaan.

Ik ben zelf erg tevreden met het eindresultaat. Het product zit stevig in elkaar en ik zal dit zeker aanbevelen in mijn omgeving.

Beeldmateriaal

Zie eerdere stappen
