Magic Ball

Makey Makey es un micro controlador que te permite convertir casi cualquier cosa que cuente con la característica de ser conductible en un control. En este caso decidimos hacer un control algo diferente que involucra agua, luz y un poco de MAGIA

Makey Makey is a micro controller that lets you convert almost anything that has the characteristic of being conductive in control. In this case we decided to do something different control that involves water, ligth and some MAGIC

Para realizar este control necesitaras lo siguiente:

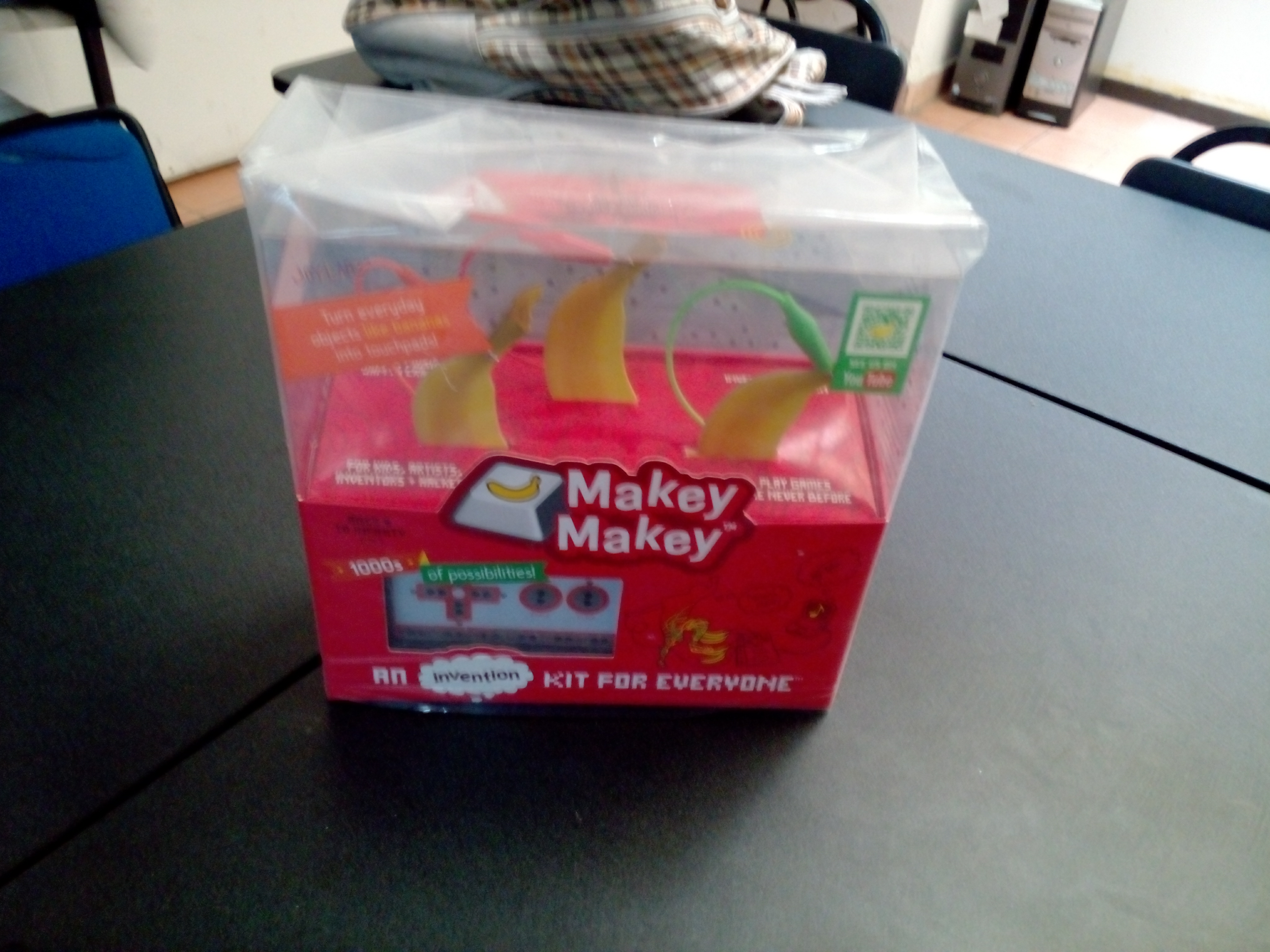

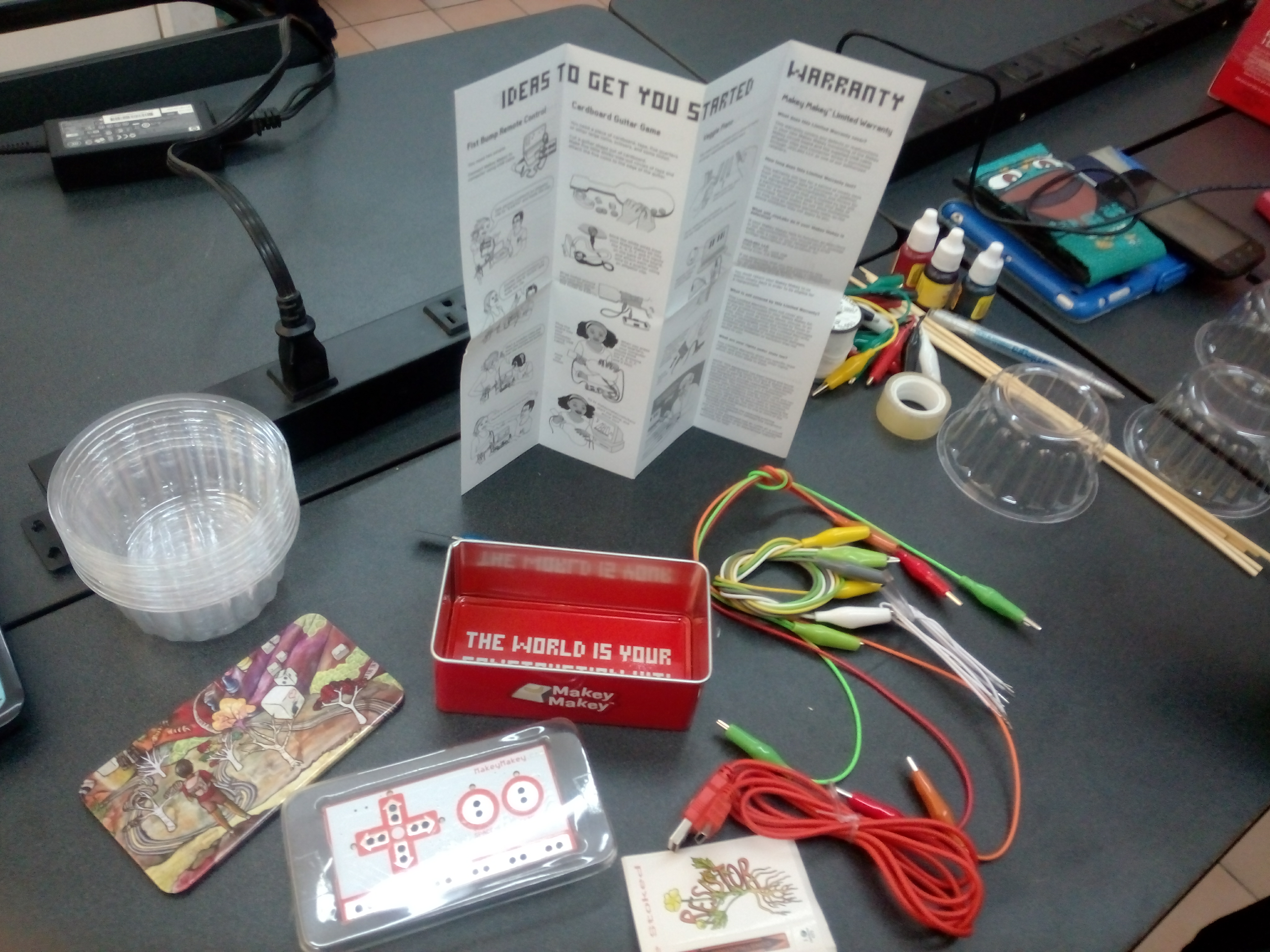

• Makey Makey
• Atomisador

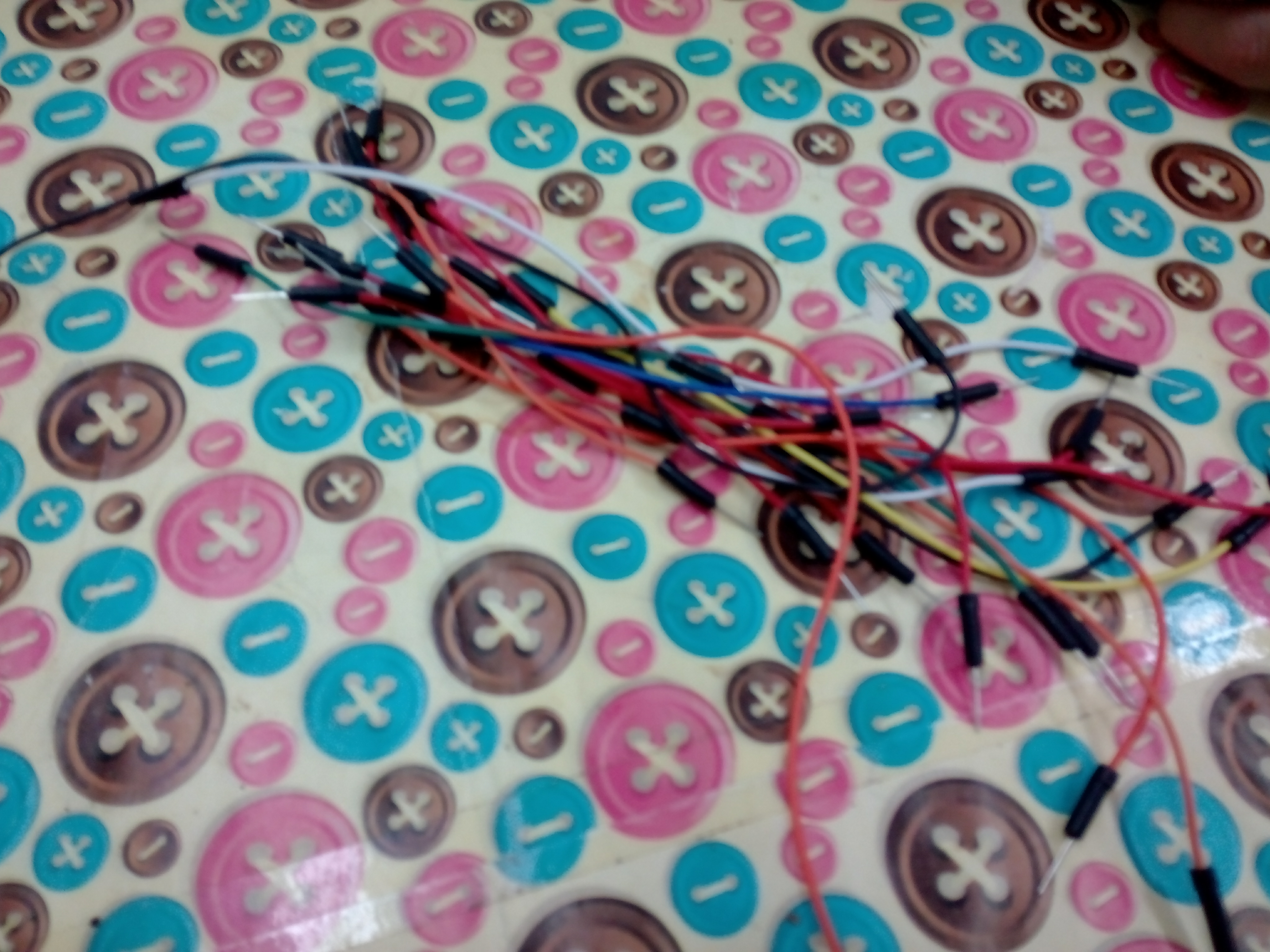

• Cables de proto.
• Plastilina epoxica (plasti loka)
• Caimanes
• Arcilla (DAS)
• Ultra Led (del color de tu elección)
• Agua
• Colorante vegetal

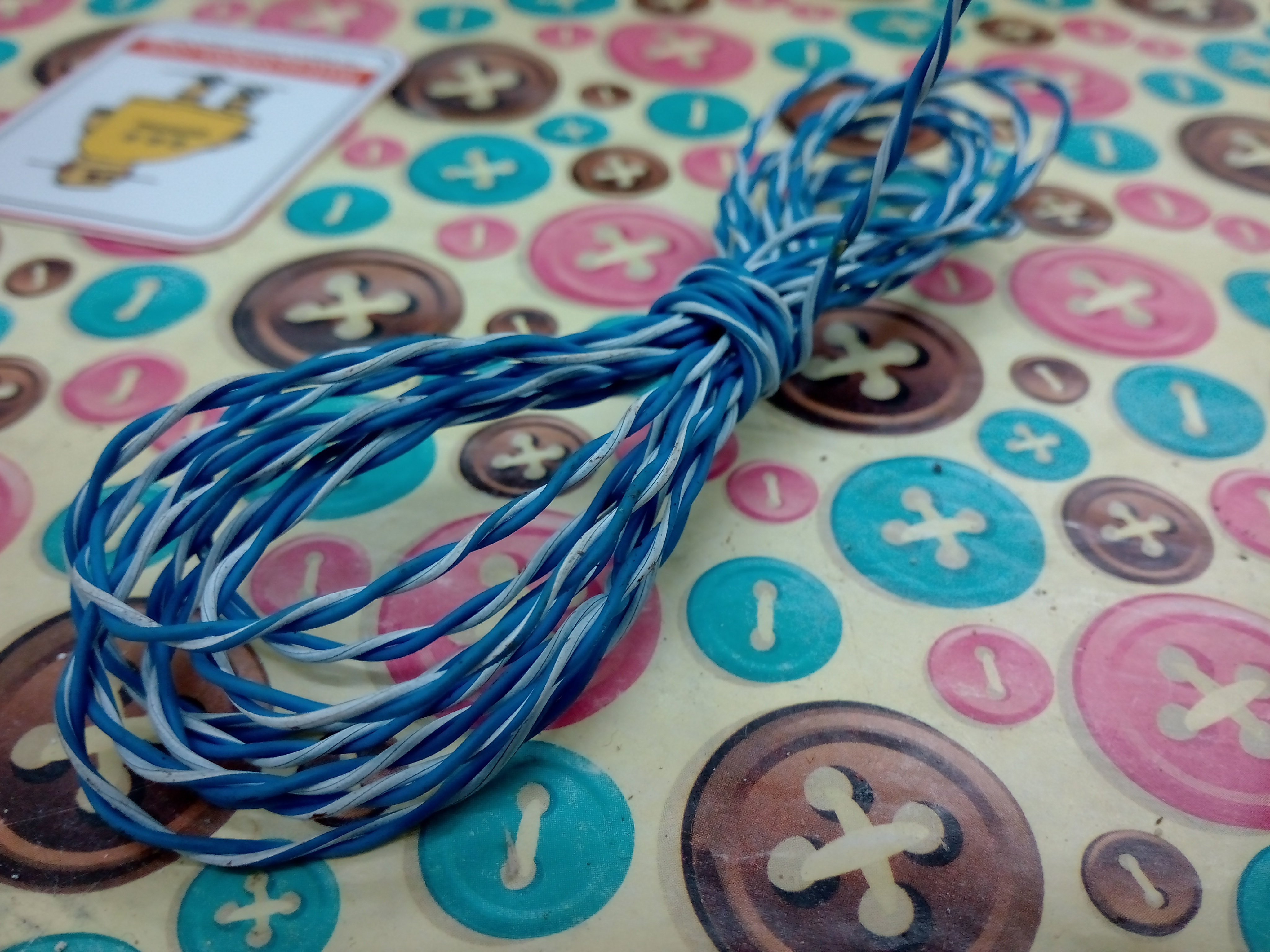

• Cable de teléfono
• resistencia 220
• Pintura
• Tapa de refresco

Con ayuda de una aguja caliente perfora el atomizador en los lugares que colocaras los cables de proto, en este caso realizamos 4 perforaciones, en 4 direcciones opuestas.

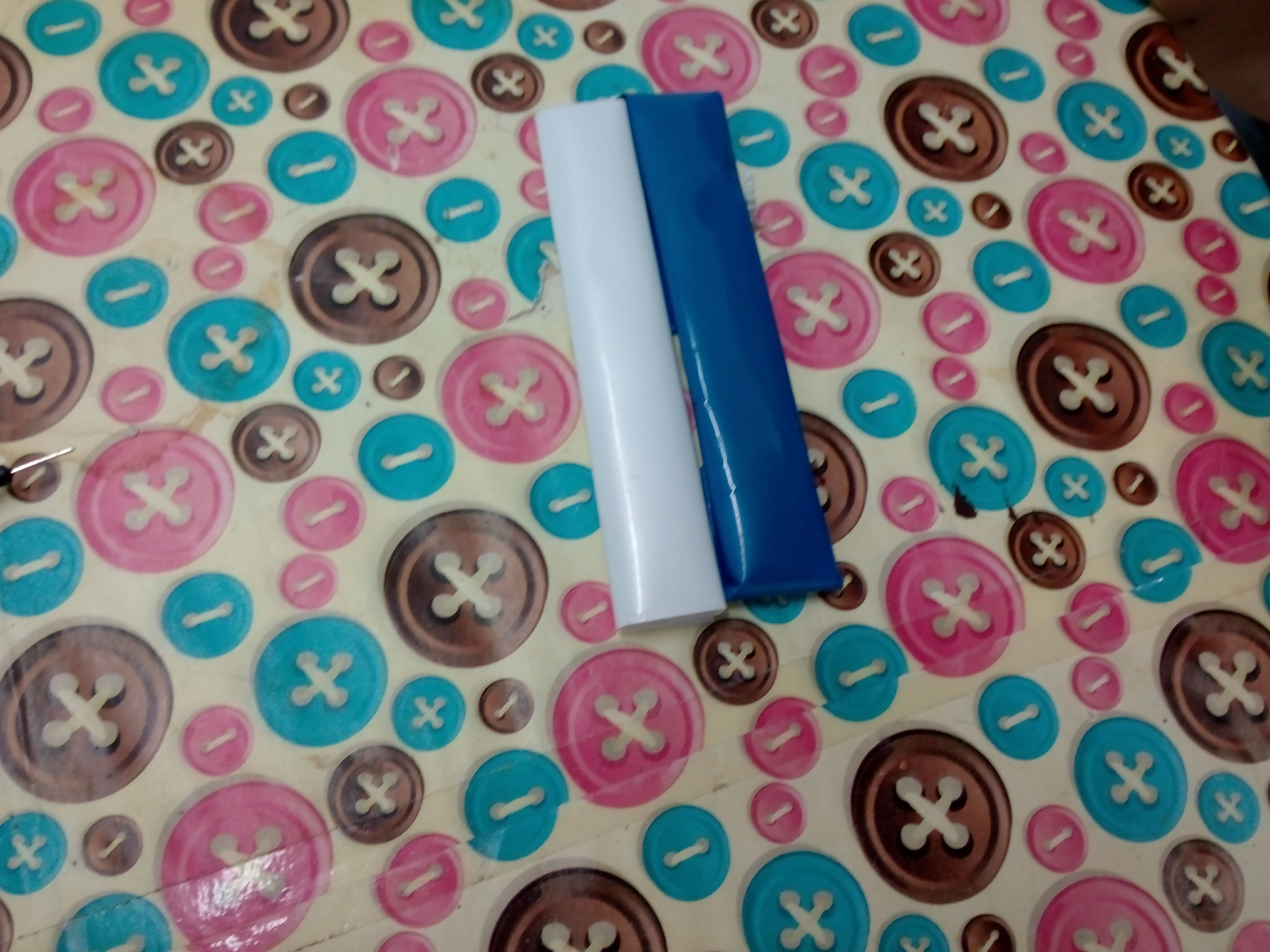

Según las instrucciones de la caja, prepara un poco de plastilina epoxica (ojo la azul es resistente al agua y es de secado rápido) colócala al rededor del cable de proto, cubriendo la perforación y manteniendo el cable en su lugar, deja secar por 7 a 10 min.

Una vez seco, prepara un poco mas de plastilina y adhiere los cables siguiendo la forma de el atomizador como se muestra en la imagen y deja secar.

Using a hot needle pierces the atomizer in places that will place proto cables , in this case we make 4 holes in 4 different directions.
According to the instructions of the box, epoxy prepares some plasticine ( blue eye is waterproof and is fast drying ) place it around the cable proto covering drilling and maintaining the wire in place , allowed to dry for 7 10 min .

Once dry , prepare a little more dough and adheres cables following the shape of the spray as shown in the picture and let dry.

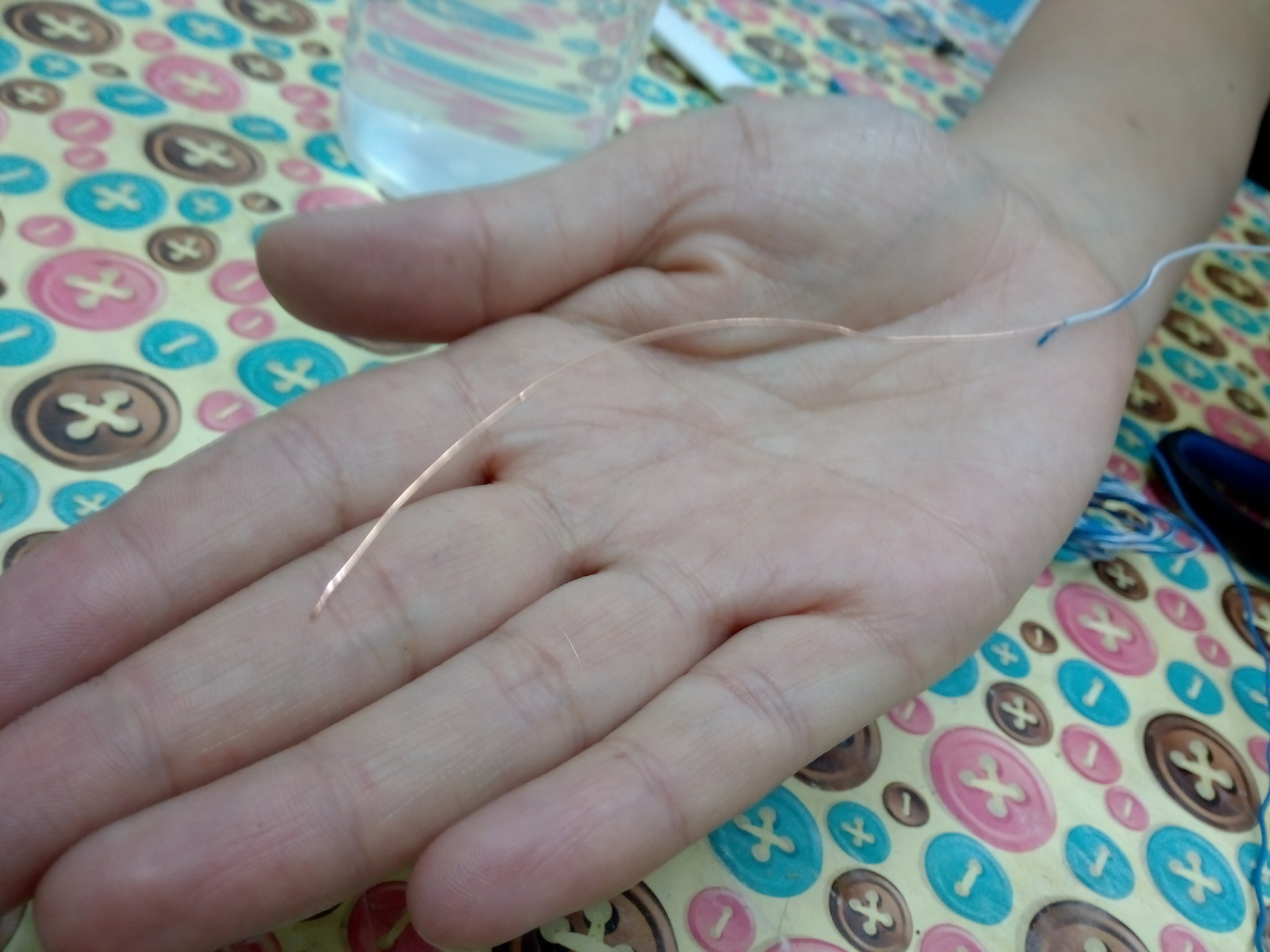

Corta 20 cm de alambre de teléfono, y pela 10 cm dejando el cobre al descubierto.

En la tapa de refresco, realiza un perforación del tamaño del ultra Led y una del tamaño del alambre de teléfono.

Introduce en las perforaciones la mitad descubierta del alambre y el ultra Led sujetalos con un poco de plastilina epoxica para evitar fugas y deja secar.

Cut 20 cm of telephone wire , and strip 10 cm leaving bare copper .
At the top of soda, makes a hole the size of ultra Led and wire size phone .

Enter into pierced the half naked wire and ultra Led secure with a little epoxy clay to prevent leakage and allowed to dry.

Tiñe un poco de agua con colorante vegetal.

Vierte el agua en el interior de la esfera del atomizador.

Con la parte descubierta del alambre haz un espiral que entre por la boquilla, este sera la tierra, cierra apretando la rosca.

Ojo: la cantidad de agua es proporcional al tamaño de tu envase, al mover el control, el agua debe cerrar el circuito entre la tierra y el cable seleccionado.

Stains a little water with food coloring.
Pours water within the area of spray.

With the exposed portion of the wire make a spiral between the nozzle , it will land , closed by screwing the screw .

Eye: the amount of water is proportional to the size of your container , moving control , water should close the circuit between the earth and the selected wire.

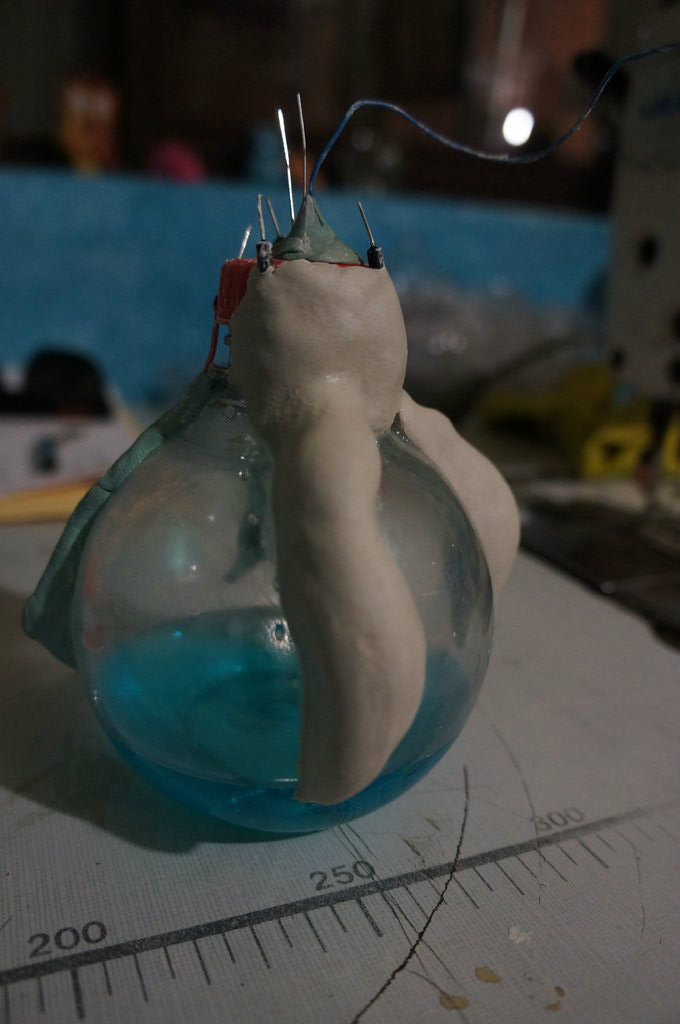

Cubre los cables y la tapa con arcilla,dando la forma que se decidas,cuida que las terminales queden expuestas, deja secar, pinta a tu gusto.

It covers the wires and cover with clay, How To Be Giving decide, cares That terminals remain exposed , dry , paints a your liking

Makey Makey ofrece diferentes opciones para controlar los juegos, solo se debe seleccionar las funciones que se requieren y colocar los caimanes en las terminales del Magic ball.

En la parte posterior del Makey Makey hay un pin que indica una salida de volts, coloca una resistencia de 220 Ohm y de ella un cable al positivo del ultra Led, para cerrar el circuito coloca un caiman de tierra al negativo del Led.

Makey Makey offers different options to control games , simply select the required functions and place the alligators at the terminals of the magic ball .

In the back of Makey Makey is a pin that indicates volt outlet , place a 220 Ohm resistor and attach to positive from ultra LED to close the place an alligator Led negative ground circuit .

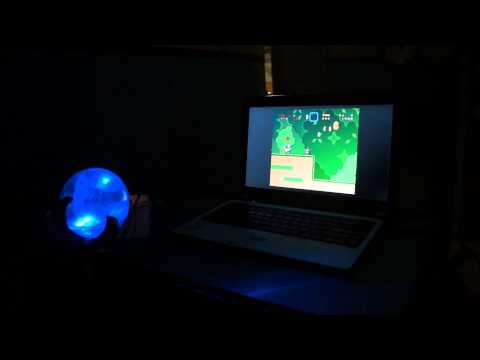

Puede usarse para cualquier juego incluso puede sustituir al mouse de tu ordenador.

Solo debes inclinar el agua a la dirección que quieras.

Esperamos que les guste y se diviertan tanto como nosotros.

It can be used for any game you can even replace your computer mouse .
You just have to tilt the water to the direction you want .

We hope you like and as much fun as us.

By: Study Brothers Romo
