MESA-TESEGRIDAD

Hola amigos, en el día de hoy les mostraré como crear mesa a tensegridad muy fácil. Si les gusto este proyecto que se realizo en el curso de FABRICACION DIGITAL DE LA UNIVERSISDAD SAN MARTIN DE PORRES DEL PRIMER CICLO, pueden darle un Me gusta y dejarme un comentario para ver mis errores o en donde debo mejorar.

1. CPU,MINITOR, TECLADO, NAUSE (COMPUTADORA
2. INTERNET
3. FUSIÓN 360
4. RDWORKS

1. 8 LISTONES DE 50x50 mm2 DE LARGO 800 mm
2. 2 LISTONES DE FORMA TRAPEZOIDAL DE 50X50 mm2 CON ALTURA DE 40 mm
3. 1 PLATAFORMA DE 800X800mm2 CON 18mm DE ESPESOR
4. CADENAS

Para realizar el proyecto tenemos que tener en cuenta:

1. iniciamos el software Fusión 360
2. Creamos un nuevo proyecto y le ponemos un nombre general
3. Creamos una carpeta con nombre UNIDAD 1
4. Diseñar con las medidas correspondientes

DEJO ALGUNAS IMAGENES DE REFERENCIA

Para comenzar debemos ubicarnos en la parte superior de la barra de herramientas, donde buscaremos la herramienta de Crear Boceto (Créate Sketch), esta herramienta nos ayudara a crear el diseño o forma de cada pieza, como se muestra en la imagen 1. Después debemos seleccionarla la región en que queremos crear,

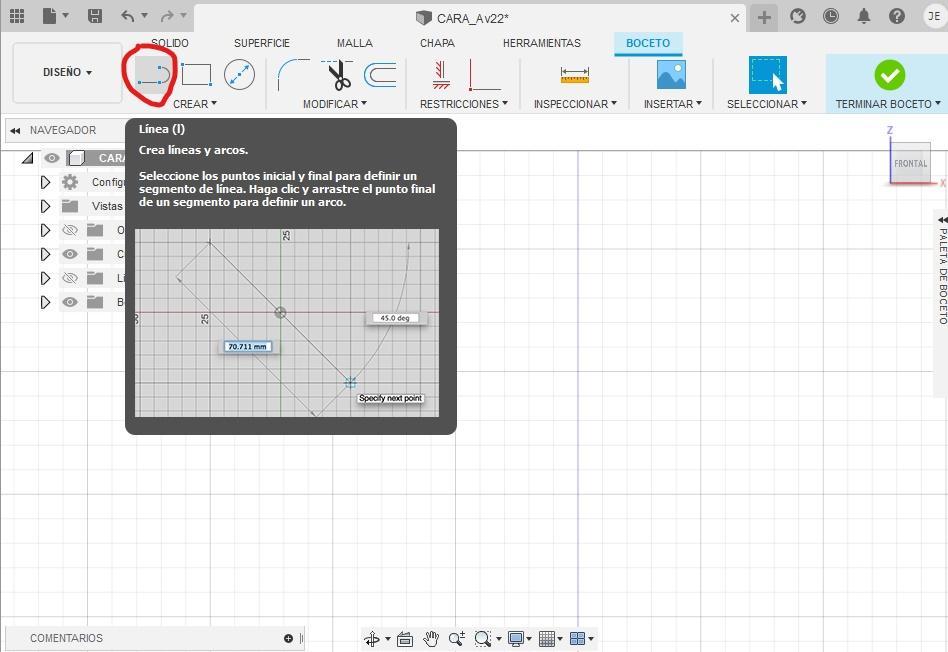

La herramienta que utilizaremos para dibujar las dimensiones del dispensador es Línea (Line). Para poder usar esta herramienta, se debe activar con la letra "L" de su teclado o buscando la herramienta en la parte superior - izquierda del boceto como se muestra en la imagen 2.

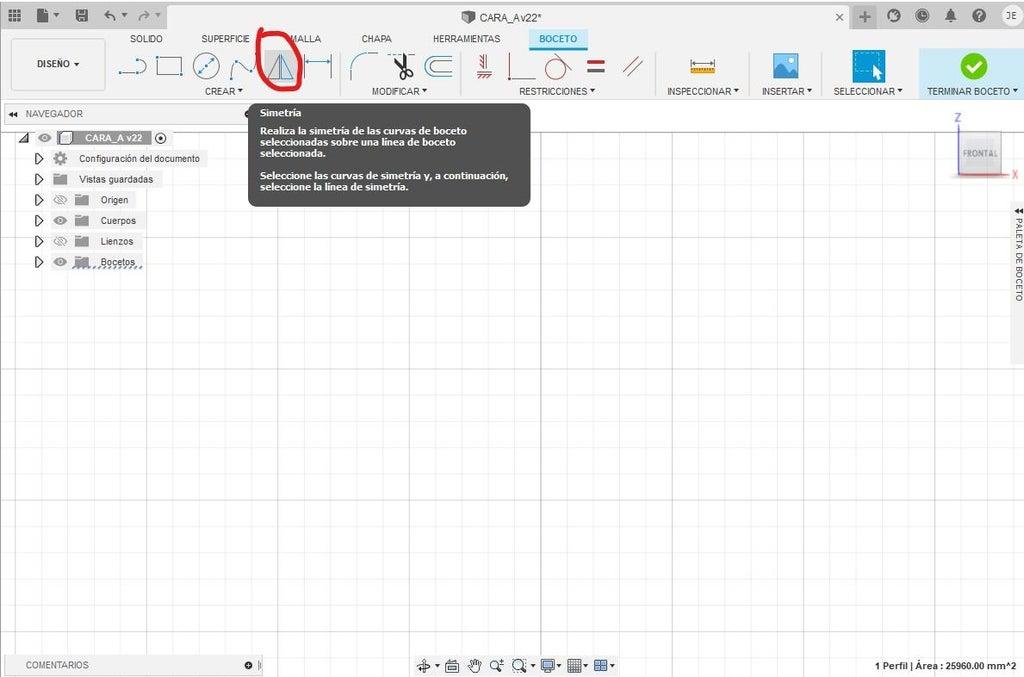

También utilizaremos la herramienta simetría

Teniendo las Herramientas crear Bosquejo, línea y simetría aprendidas Podemos Empezar una dimensionar Nuestra primera cara, el Cual iniciaremos Activando la Herramienta crear Croquis

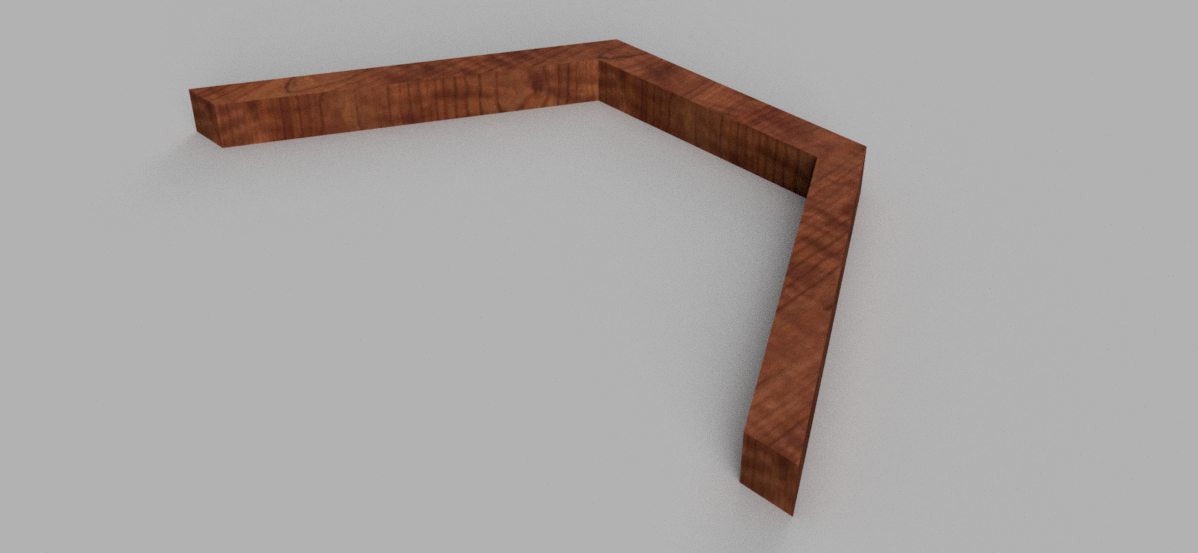

1. con la herramienta línea empezamos a dimensionar la pieza numero 1
2. primero hacemos un rectángulo de 700x50mm2
3. le damos un extrude de 50mm
4. creamos un cuadrado de 30x30 mm con un extrude de 50mm que servirá como empalme con la pieza 2
5. agregamos aspecto o textura

Teniendo las Herramientas crear Bosquejo, línea y simetría aprendidas Podemos Empezar una dimensionar Nuestra primera cara, el Cual iniciaremos Activando la Herramienta crear Croquis

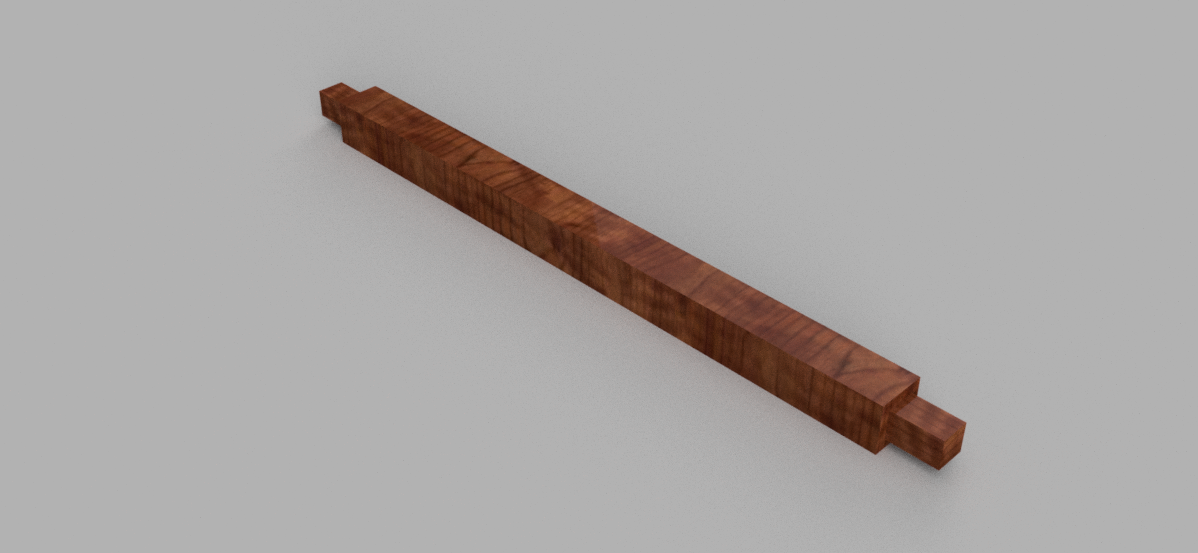

1. con la herramienta línea empezamos a dimensionar la pieza numero 2
2. primero hacemos un rectángulo de 800x50mm2
3. le damos un extrude de 50mm
4. creamos un cuadrado de 30x30 mm con un extrude de 50mm que servirá como empalme con la pieza 1
5. agregamos aspecto o textura

Teniendo las Herramientas crear Bosquejo, línea y simetría aprendidas Podemos Empezar una dimensionar Nuestra primera cara, el Cual iniciaremos Activando la Herramienta crear Croquis

1. con la herramienta línea empezamos a dimensionar la pieza 3
2. primero hacemos un trapecio con una altura de 400x50mm2
3. le damos un extrude de 50mm
4. que se empalmara en la pieza 2
5. agregamos aspecto o textura

Teniendo las Herramientas crear Bosquejo, línea y simetría aprendidas Podemos Empezar una dimensionar Nuestra primera cara, el Cual iniciaremos Activando la Herramienta crear Croquis

1. con la herramienta línea empezamos a dimensionar la plataforma
2. hacemos un rectángulo de 800x800mm2
3. le damos un extrude de 18mm
4. agregamos aspecto o textura

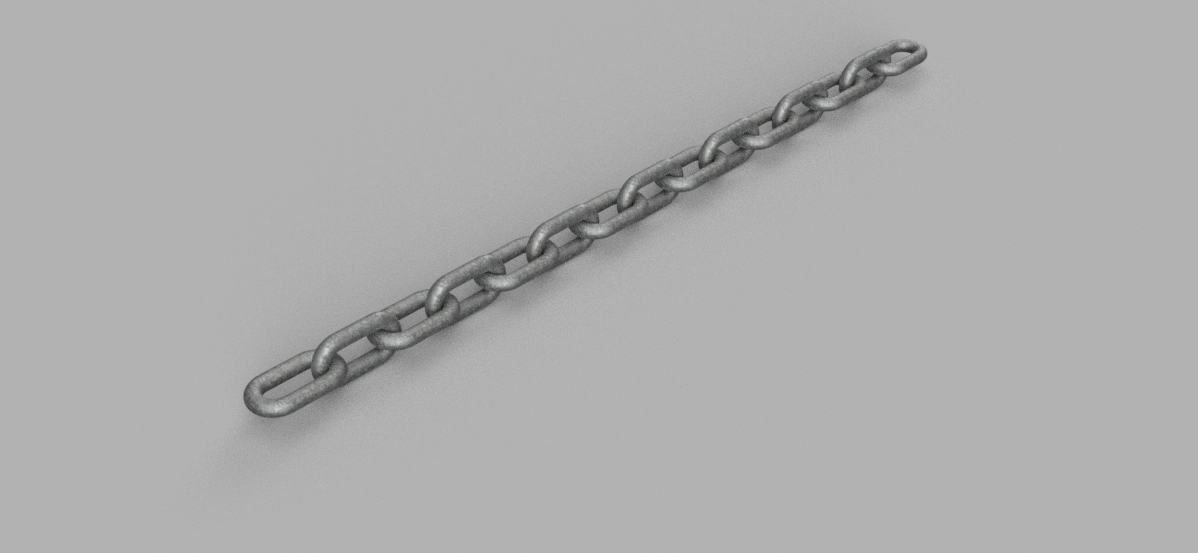

Para crear una cadena seguiremos los siguientes pasos

1. en la cara XY creamos un circulo de 10mm de diámetro
2. ahora seleccionamos otro plano XZ y hacemos un línea de 25 mm desde el centro del circulo
3. creamos un medio circulo a partir de la ultima línea creada con radio de 12.31
4. damos en terminar boceto
5. clic en crear y seleccionamos la herramienta barrido
6. seleccionamos el circulo
7. seleccionamos el recorrido
8. tendríamos un eslabón de la cadena
9. copiamos para tener mas eslabones según ala medida requerida

PARA COMENZAR A ENSAMBLAR LAS PIEZAS DEBEMOS SEGUIR LOS SIQUIENTES PASOS

1. creamos nuevo documento con nombre ensamblado
2. insertamos todas las piezas que conformaran la mesa
3. con la herramienta juntar comenzamos a ensamblar pieza por pieza

HASTA TENER LISTO LA MESA COMO SE MUESTRA EN LA IMAGEN

PARA REALIZAR ESTE PERSONALIZADO

1. buscamos una imagen en formato DXF
2. guardamos la imagen para después insertar
3. clic en insertar lienza
4. buscamos la imagen que descargamos
5. con las herramientas de línea comenzamos a bosquejar
6. una vez terminado quitamos la imagen insertada
