MESA RUSTICA - PC2

¡Hola a todos! Bienvenidos a la creación de una mesa de madera con modelo rustico.

Hoy vamos a realizar un proyecto para una mesa de madera rustica, lo estaremos realizando con el programa Autodesk Fusion 360 para su diseño, y al final de los diseños estaremos utilizando el Software de Máquina Láser para cortes y grabado láser (el cual solo mostraré un avance de ello, para que podamos tener el conocimiento de cómo funciona).

Previamente, para este proyecto tendremos que diseñar los planos, que en este caso serán 4 planos e incluirá agregar una imagen (con formato dxf).

Todo el desarrollo del proyecto, se irá explicando paso a paso para el entendimiento de todos. Espero que les guste y puedan realizarlo.

Materiales:

1. Tener una computadora o laptop (el cual puede tener cualquier sistema operativo).

2. Tenga una buena conexión Wi-Fi.

3. Tenga instalado el programa Fusion 360 (debe crear previamente una cuenta de Autodesk).

4. Como recomendación, utilice un mouse periférico (de cualquier marca).

5. Instale el software Máquinas Láser, la última versión (para realizar corte y grabado láser).

Primero debemos abrir nuestro programa Fusion 360

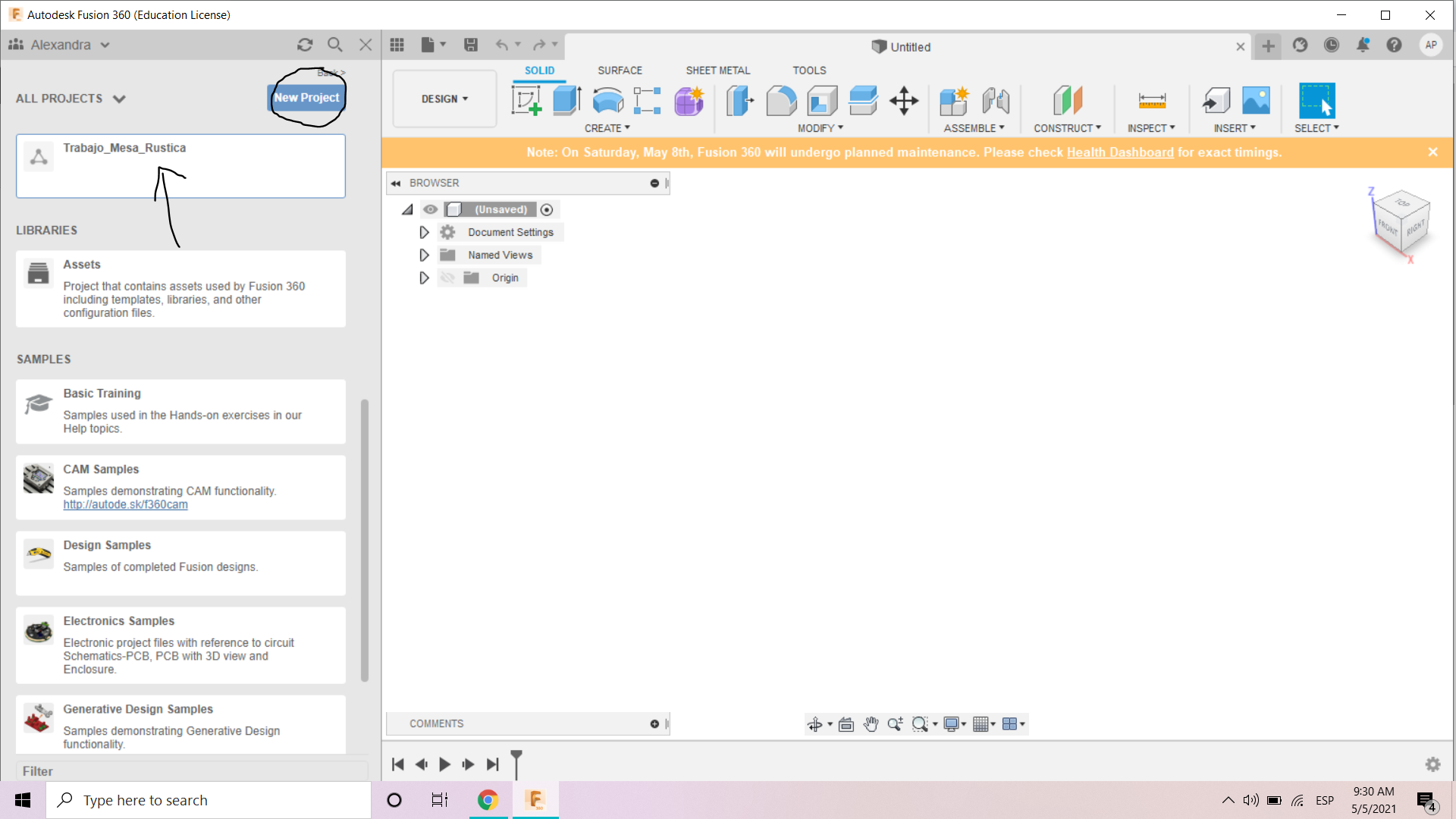

Creamos nuestro proyecto, para eso hacemos clic en New Project y le asignamos un nombre a nuestro proyecto, por último le damos enter.

Creamos nuestra carpeta, primero debemos de darle doble click a nuestro proyecto y automáticamente nos mostrará la ventana donde crearemos nuestra carpeta, le damos click en New Folder para luego asignarle el nombre que queramos.

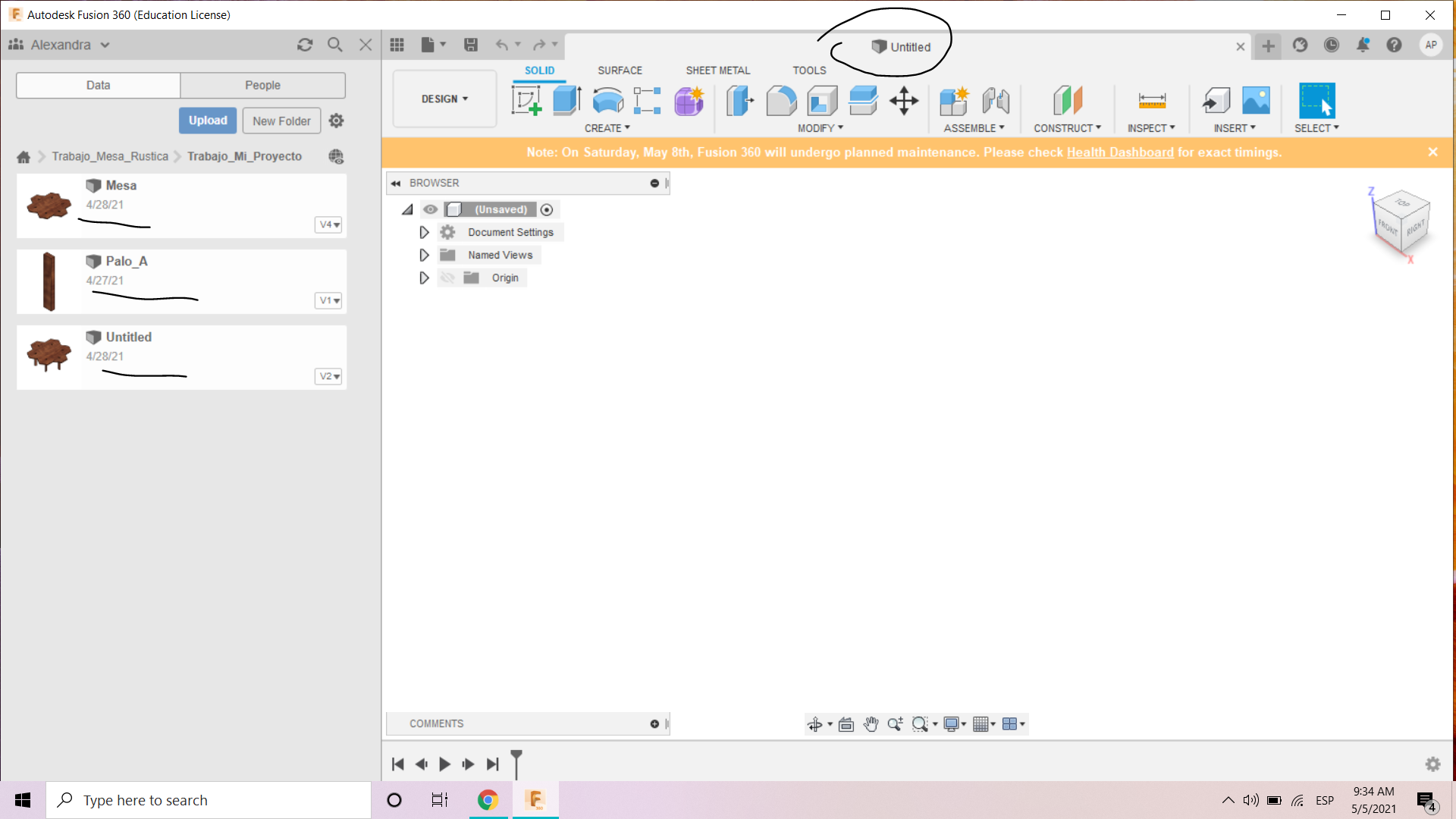

Creamos el diseño para el Plano_A, primero le damos click al ícono de +, el cual se encuentra en la parte superior (donde se encuentran las múltiples opciones), luego le damos click al icono de una carpeta (guardar) y le asignamos el nombre de MESA para luego guardarlo.

Creamos el diseño para el Plano_B, primero le damos click al ícono de +, el cual se encuentra en la parte superior (donde se encuentran las múltiples opciones), luego le damos click al icono de una carpeta (guardar) y le asignamos el nombre de Plano_A para luego guardarlo.

Medidas de cada cara de nuestro dispensador

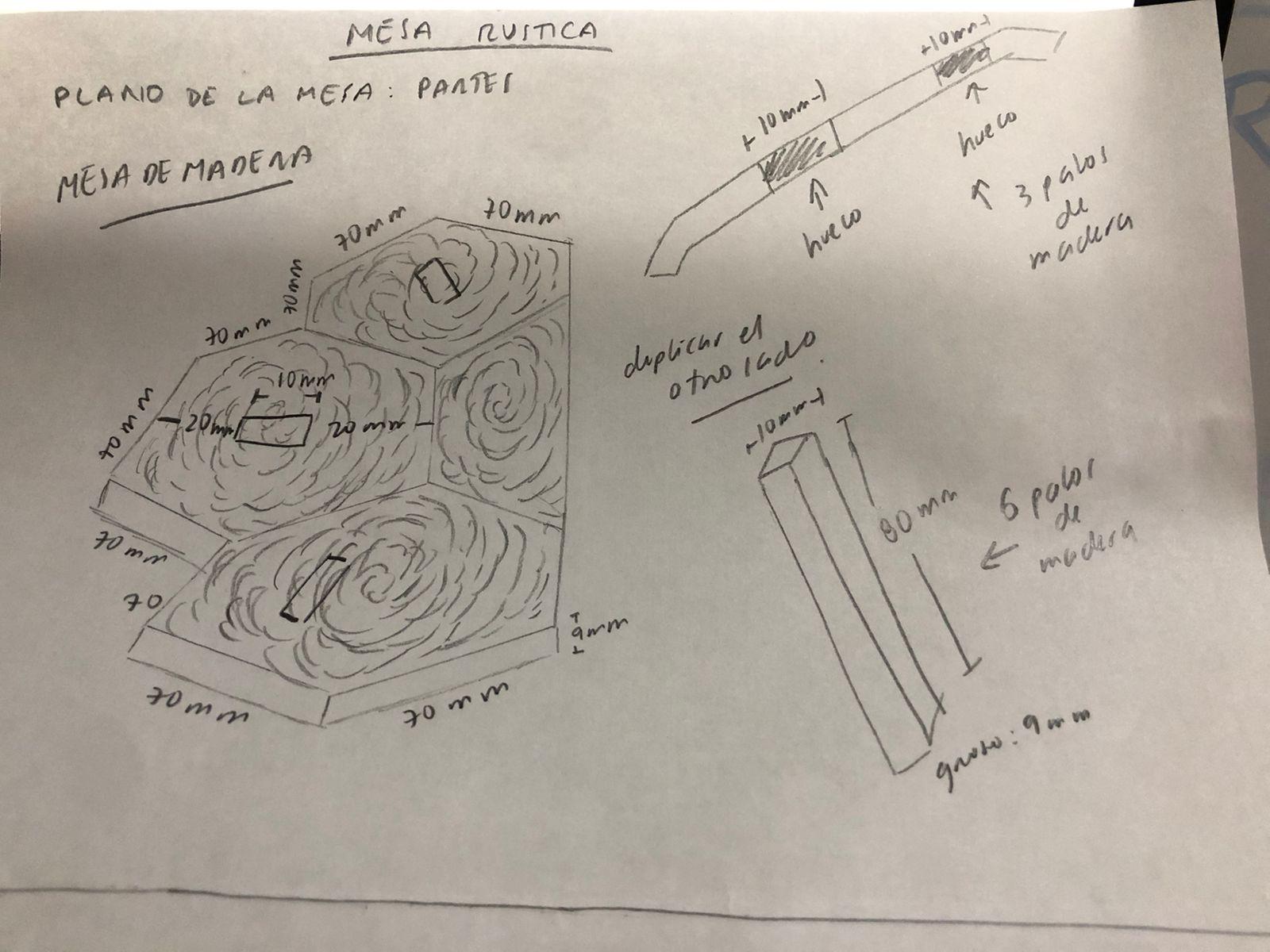

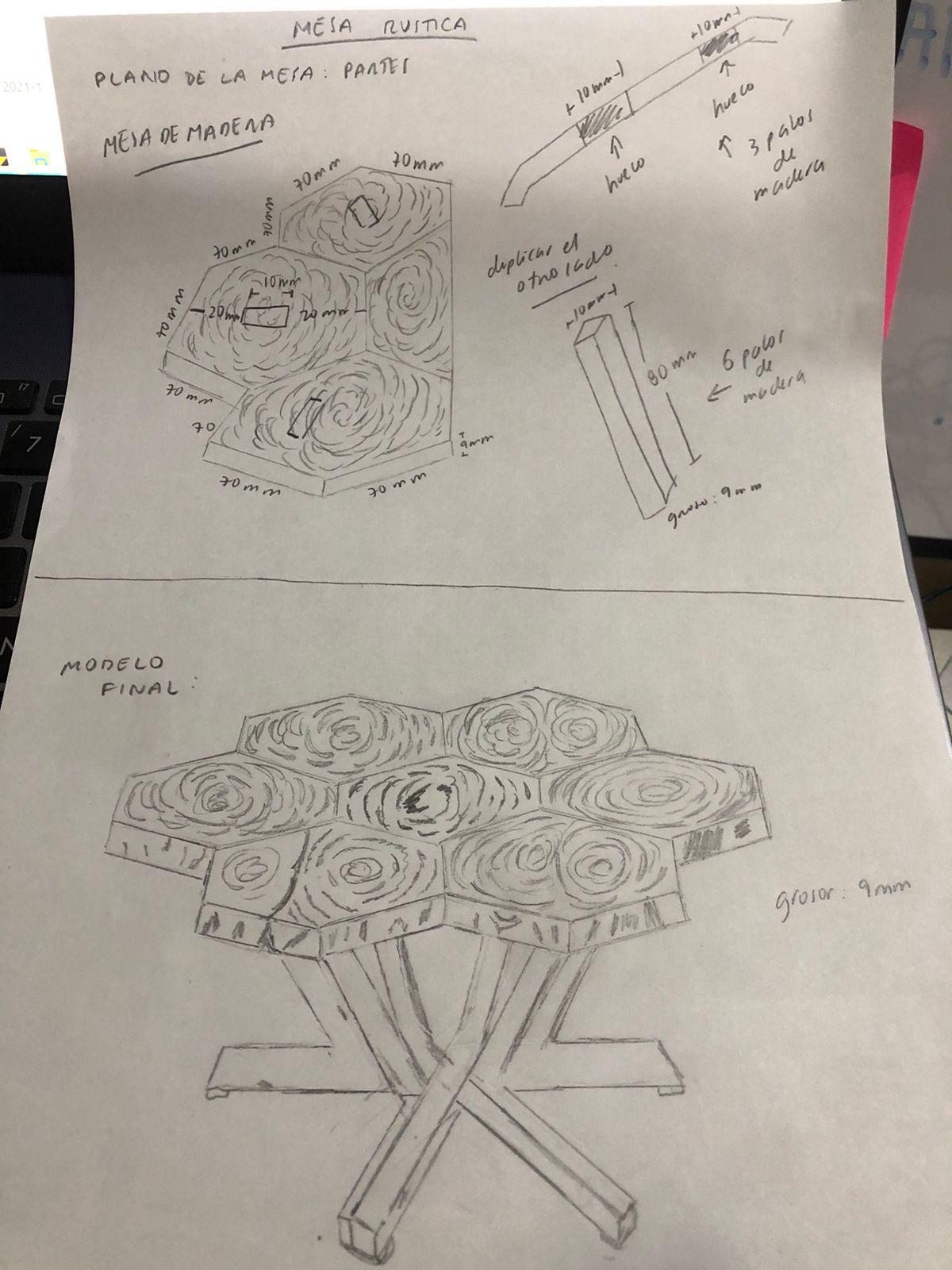

En las imágenes 1 Y 2 les he adjuntado los 2 planos de cada cara para la realización del dispensador.

Como recomendación: Estas medidas hay que tenerlas en cuenta para que cada parte de nuestro dispensador se pueda unir correctamente.

IMPORTANTE, el grosor de nuestra mesa será de 9 mm.

Paso a paso

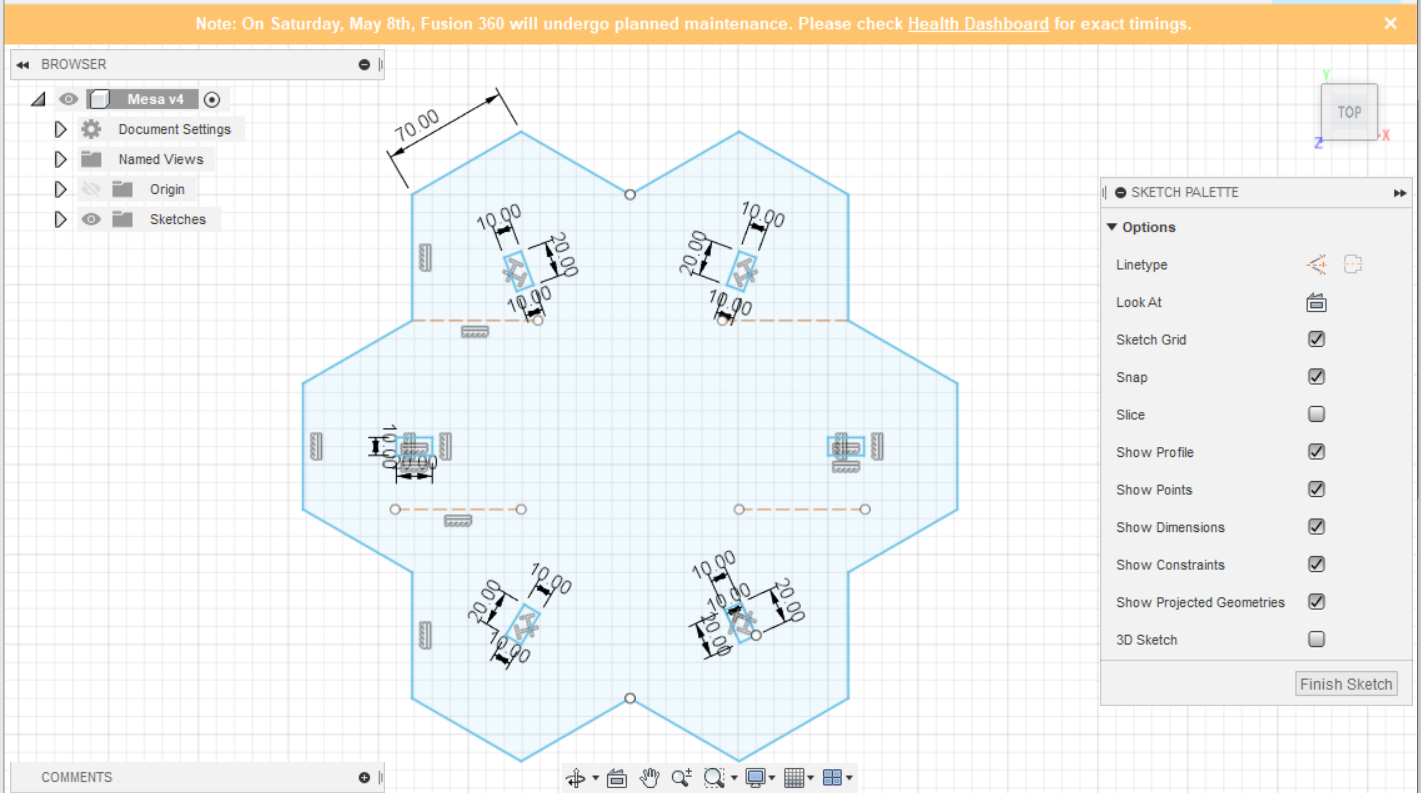

Como primer paso, hacemos clic en Create Sketch, veremos que se muestra en el plano la posición que podemos elegir, le damos click según como tendría que estar posicionada.

Automáticamente nos mostrará las líneas del plano.

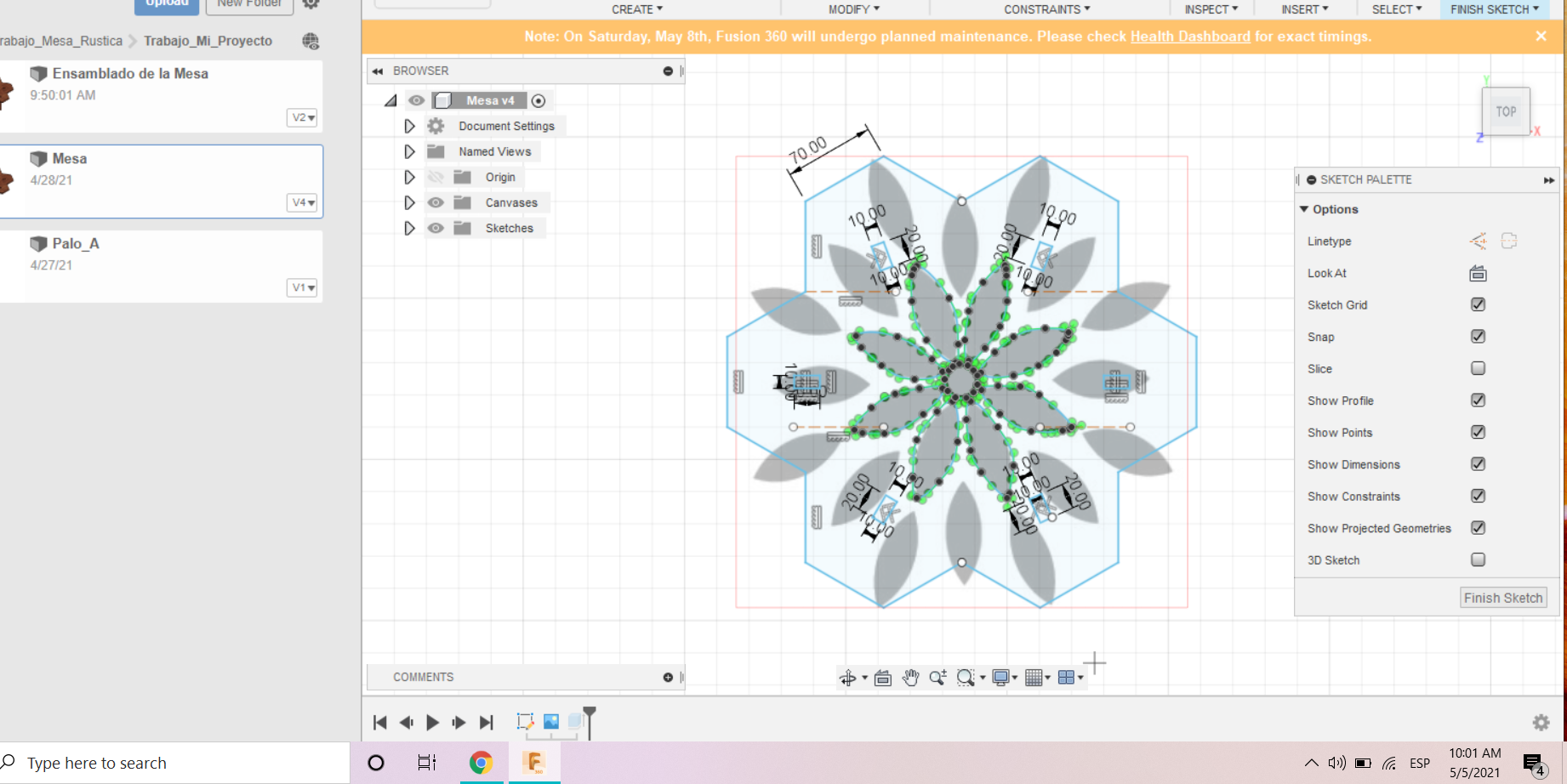

Luego, hacemos clic en la línea (desde el punto 0), para poder hacer las líneas del plano con las medidas y comenzamos dibujando cada una (guiándonos por cada medida).

Luego al final dibujaremos una línea en la línea base como un guía para saber cuál es el punto medio (cuando aparezca un triángulo, haremos clic en él, que será el punto medio).

Luego haremos clic en Create y luego en Mirror, con esa opción podremos hacer la otra parte (como un espejo).

Debemos de seleccionar cada línea de nuestra diseño, para que se pueda duplicar las mismas líneas al otro lado.

Automáticamente se duplicará las líneas del otro lado (como un espejo), y nos mostrará el diseño completo.

Ahora debemos colocar un grosor a nuestro diseño, hacemos clic en Create, luego Extrude y automáticamente nos pedirá que coloquemos la medida que queramos (9mm para este caso).

Finalmente, hacemos clic en Modify luego en Appearance.

Le colocamos el efecto WOOD- CHERRY.

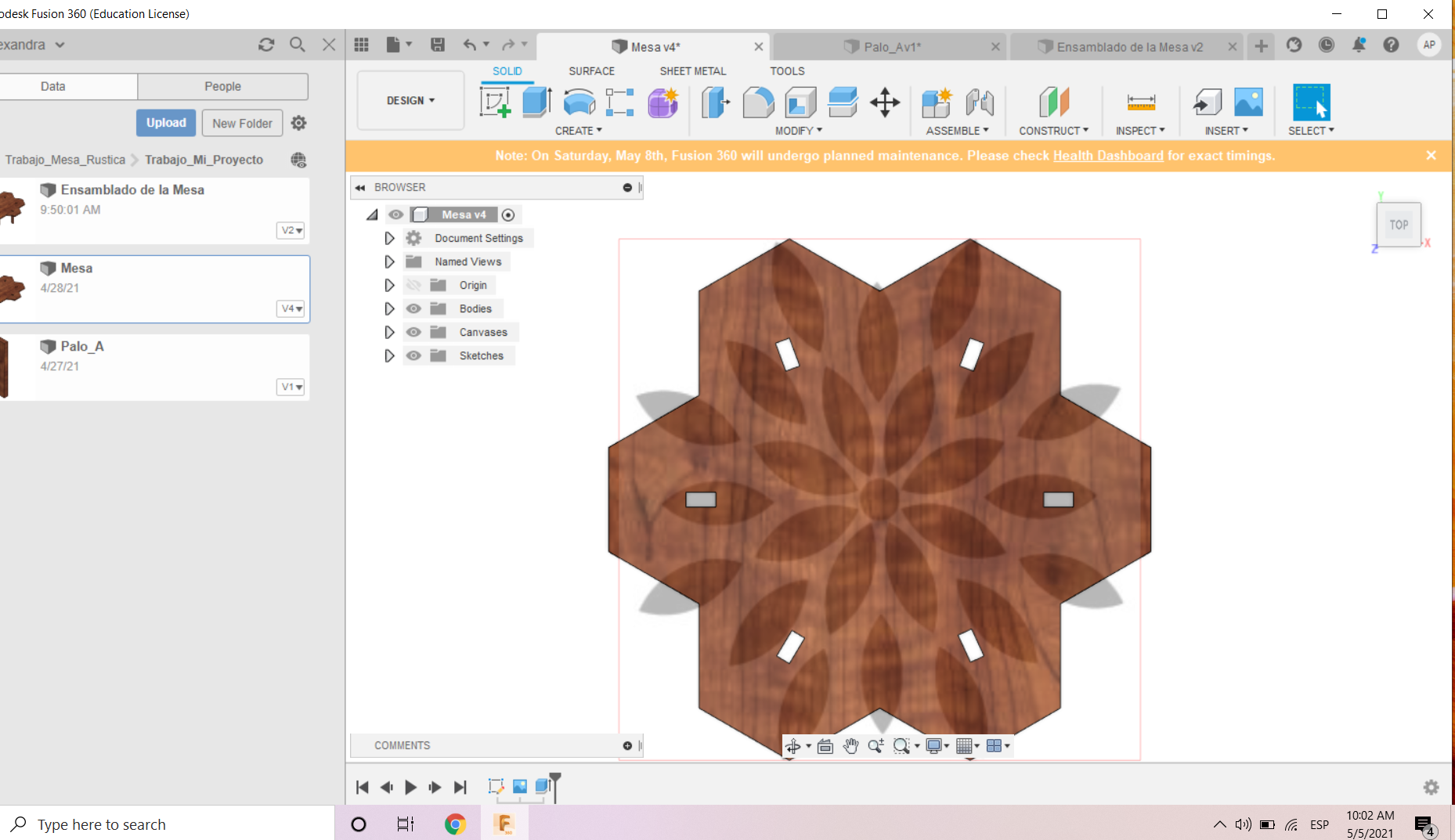

Al final tendríamos nuestro primer plano.

Como recomendación: Mirar las imágenes adjuntadas como guía y cada vez que lo modificamos debemos guardar nuestro diseño.

Paso a paso

Como primer paso, hacemos clic en Create Sketch, veremos que se muestra en el plano la posición que podemos elegir, le damos click según como tendría que estar posicionada.

Automáticamente nos mostrará las líneas del plano.

Luego, hacemos clic en la línea (desde el punto 0), para poder hacer las líneas del plano con las medidas y comenzamos dibujando cada una (guiándonos por cada medida).

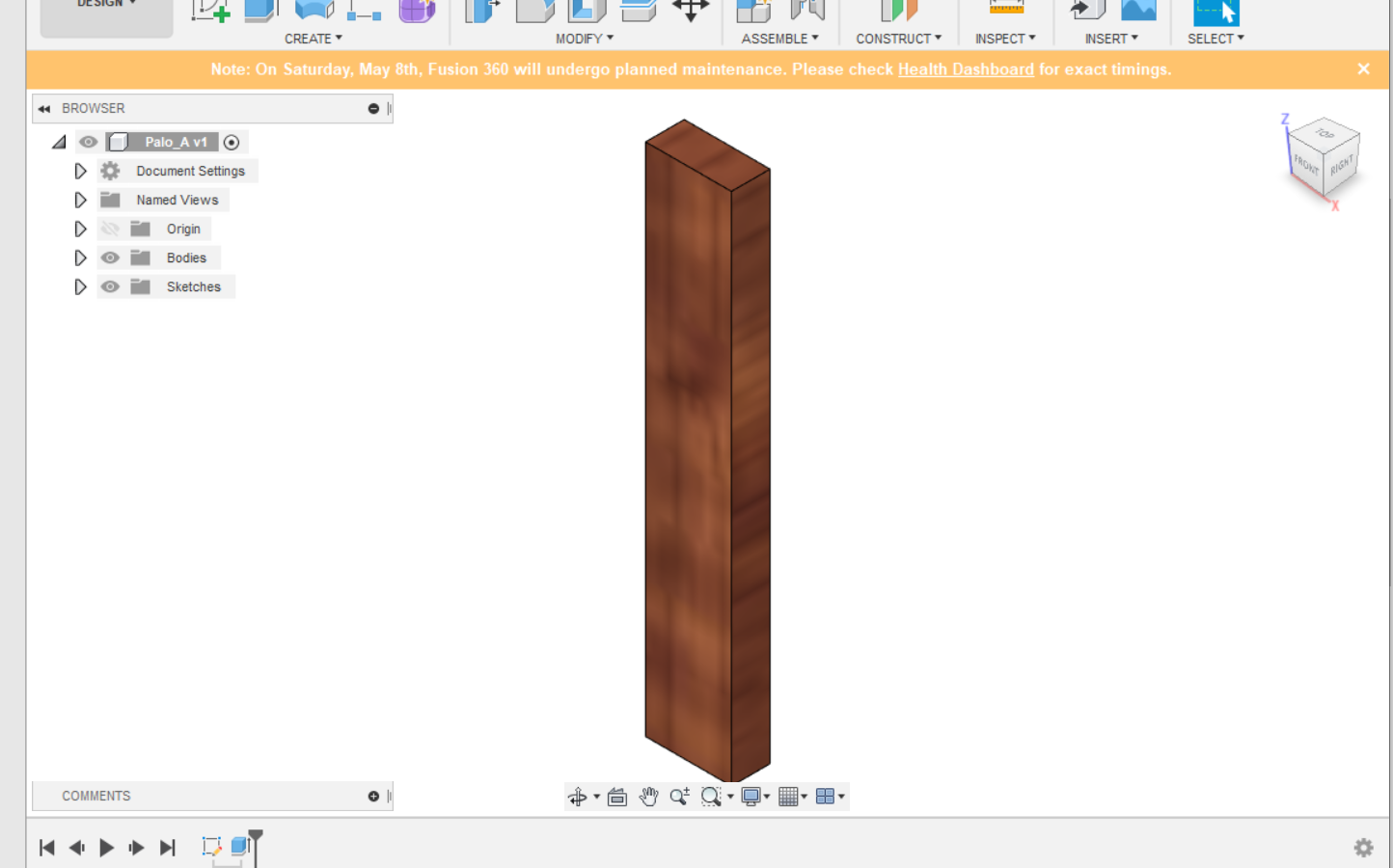

Automáticamente se duplicará las líneas del otro lado (como un espejo), y nos mostrará el diseño completo. Ahora debemos colocar un grosor a nuestro diseño, hacemos clic en Create, luego Extrude y automáticamente nos pedirá que coloquemos la medida que queramos (9mm para este caso).

Finalmente, hacemos clic en Modify luego en Appearance. Le colocamos el efecto WOOD- CHERRY

Al final tendríamos nuestro segundo plano.

Ensamblar cada una de las partes

Recomendación: Ver las imágenes adjuntas (paso a paso)

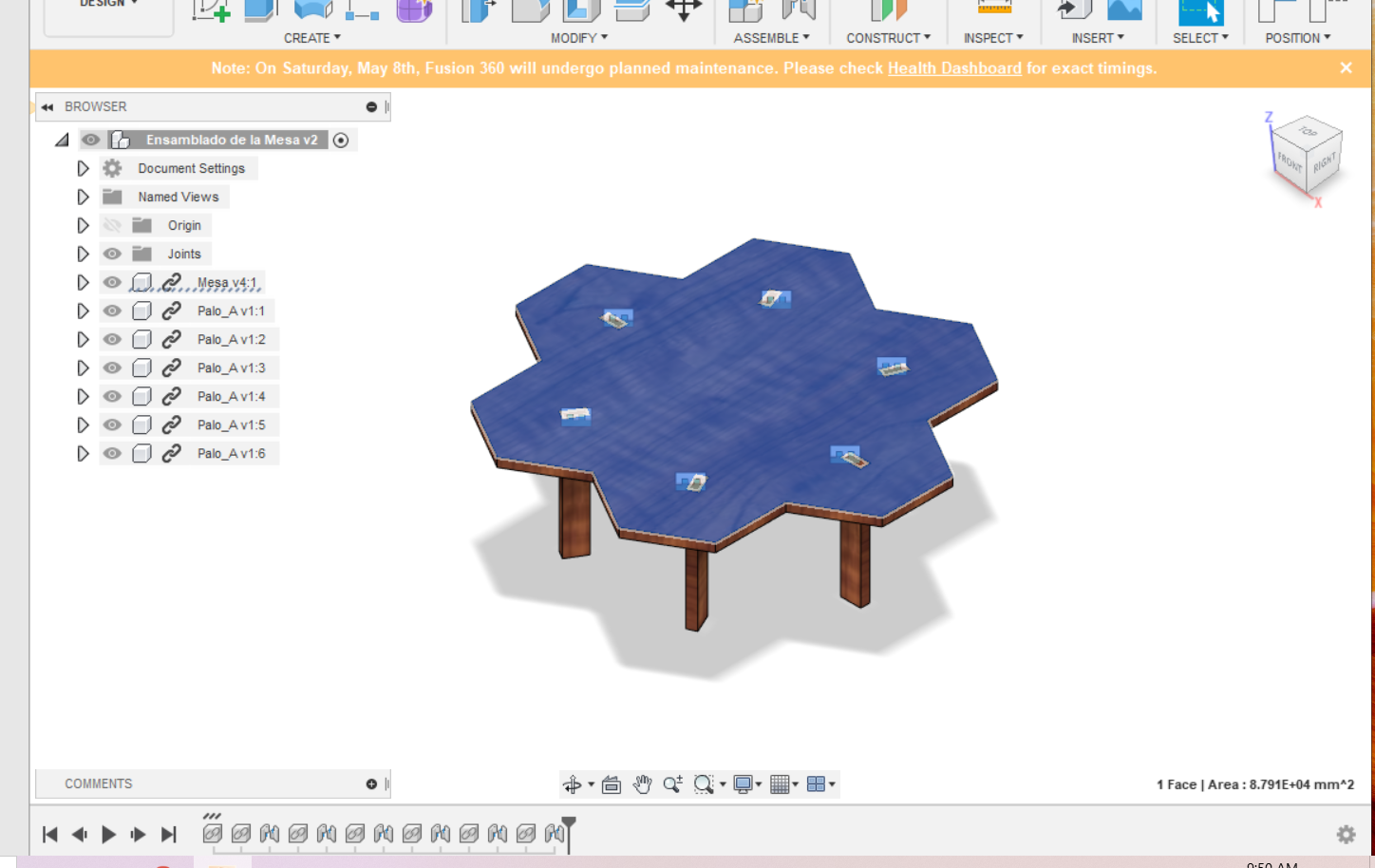

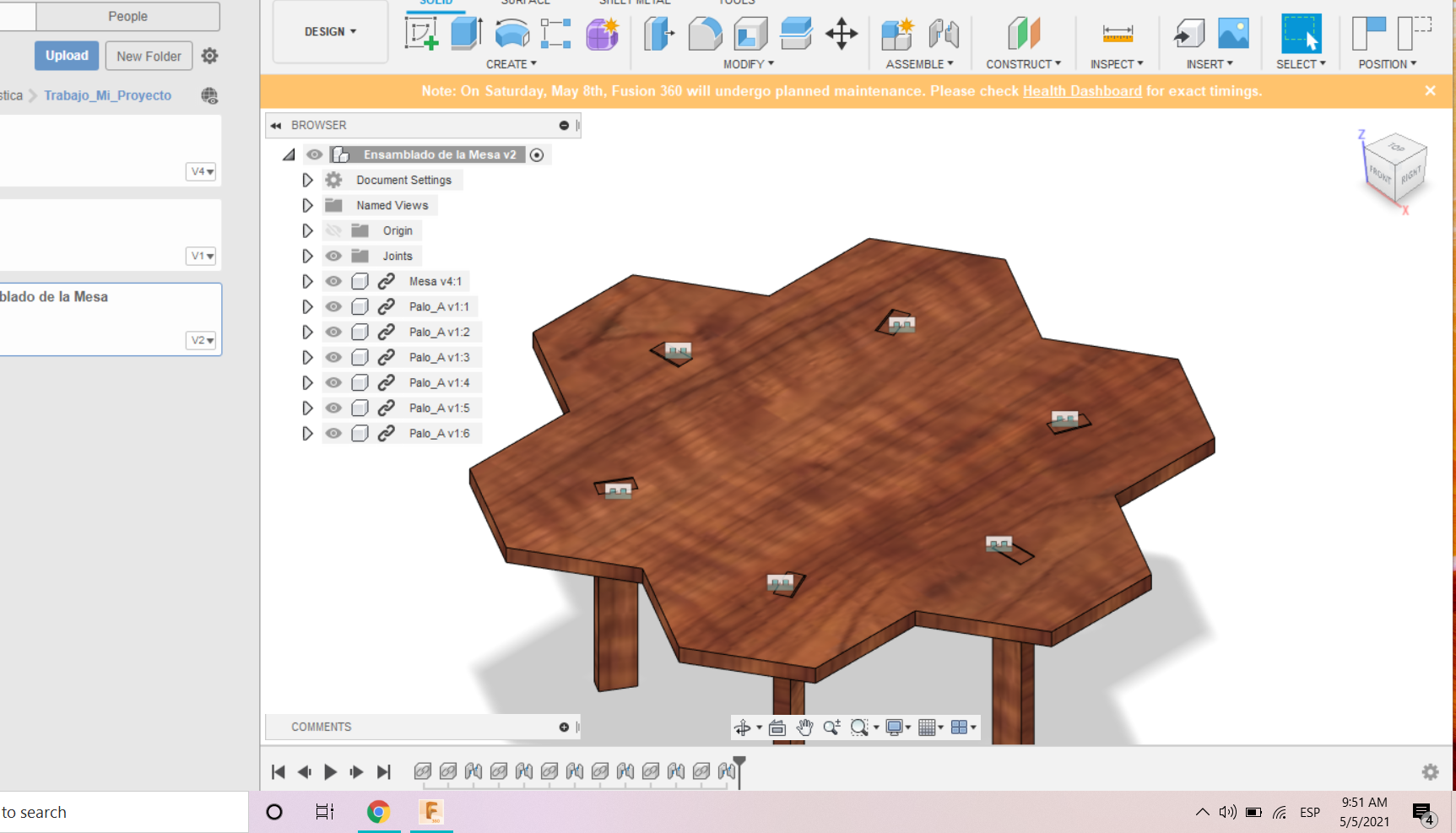

Para ensamblar cada plano, primero debemos de crear el diseño, ahí es donde colocaremos cada uno de los planos hasta llegar a tener el formato del dispensador.

Recomendación: Ver las imágenes adjuntas (paso a paso)

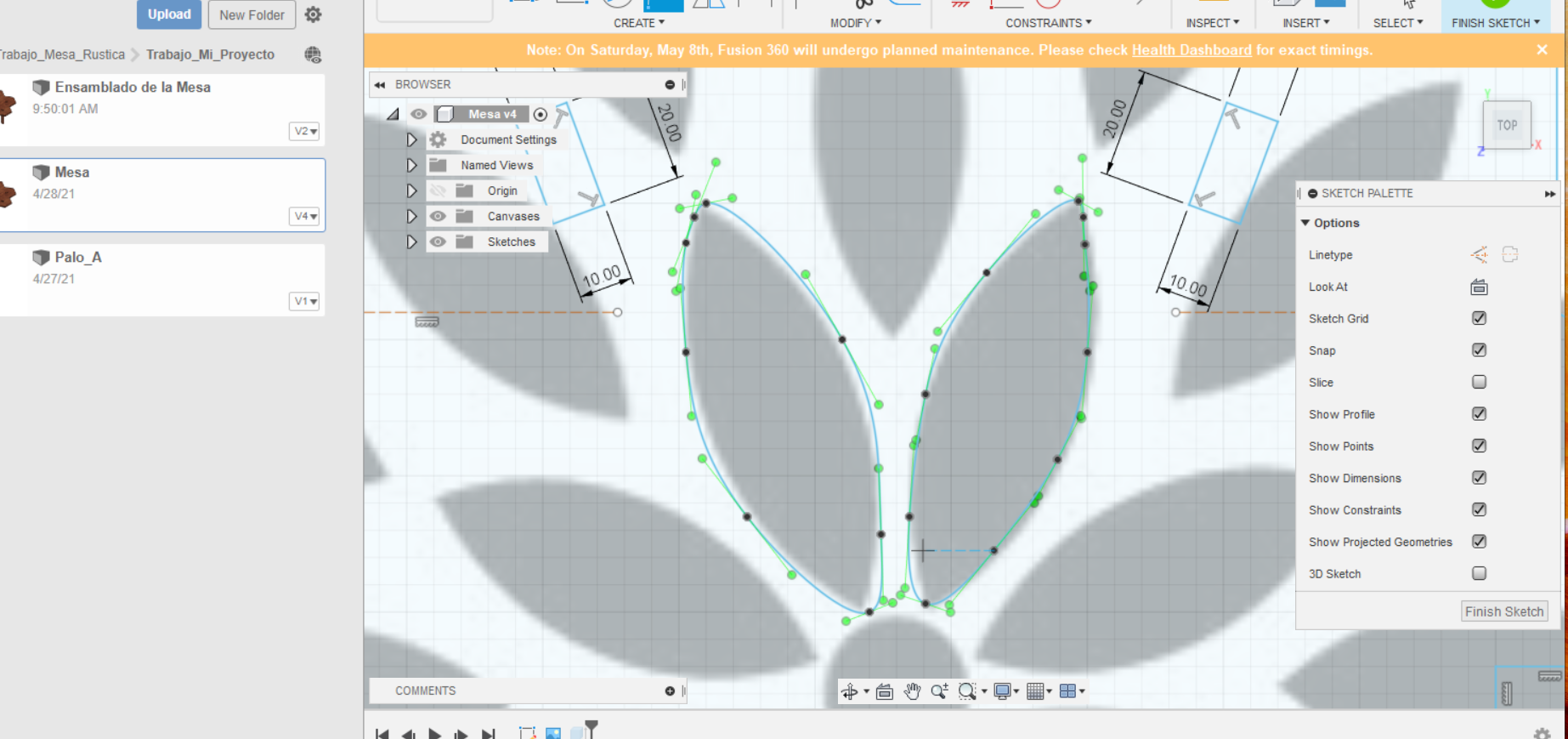

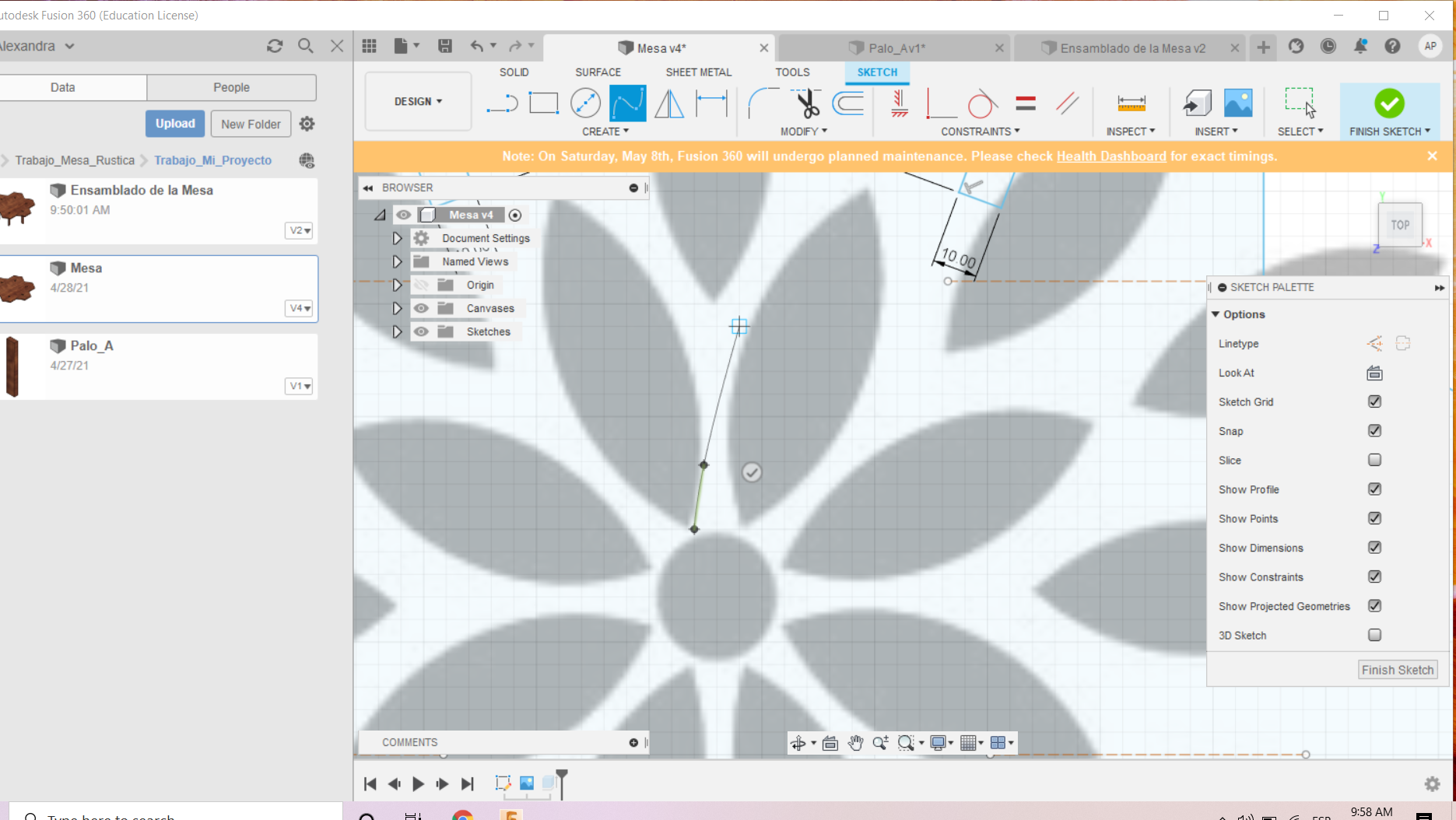

Para colocar la imagen, primero debemos de buscar una imagen con formato DXF, después la debemos de guardar para poder utilizarla. Trazaremos cada puntos de la imagen, para poder tener un calcado adecuado, al finalizar solo uniremos un punto inicial con el final y le daremos enter.

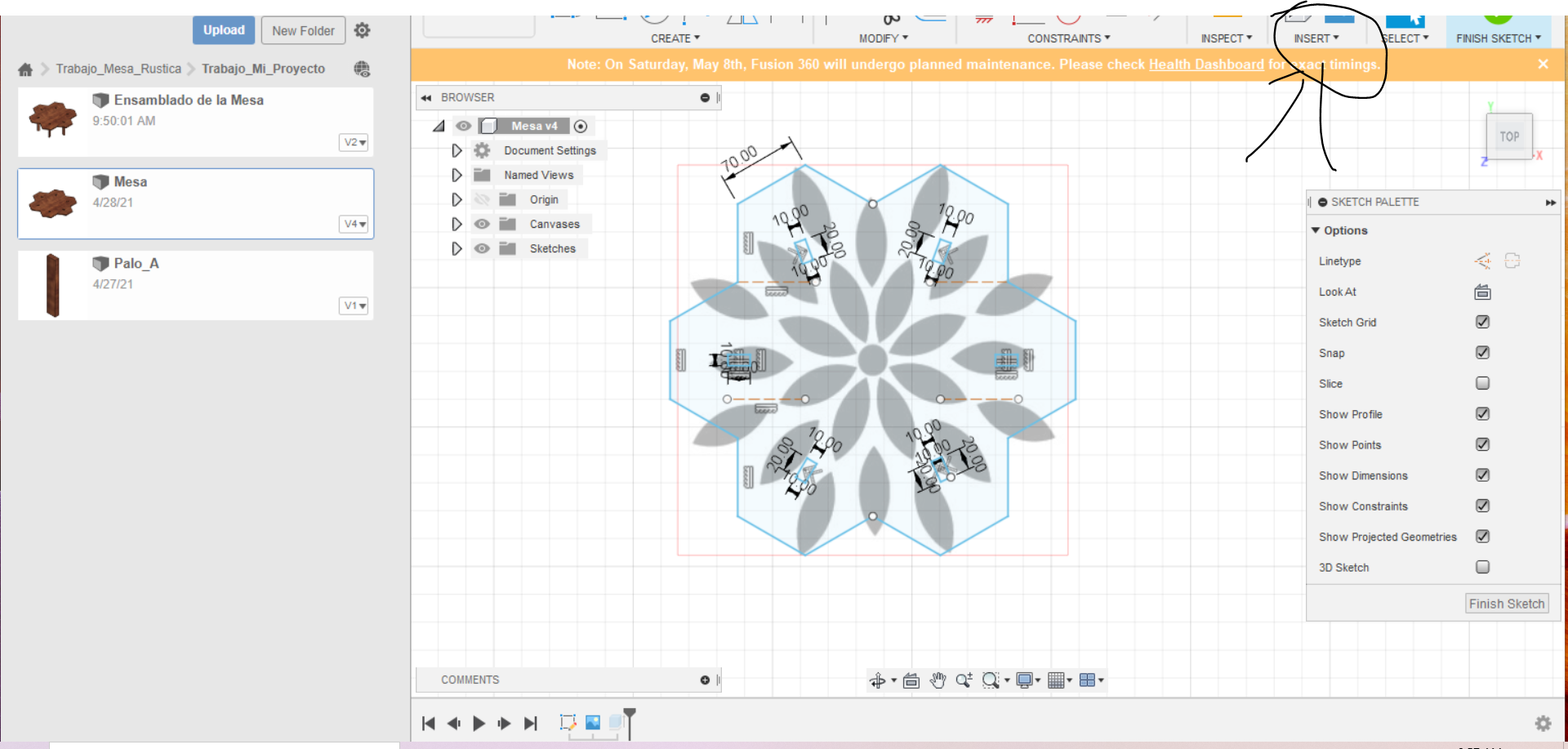

Finalmente, tendremos nuestro la imagen calcada en la pieza.

Paso a Paso

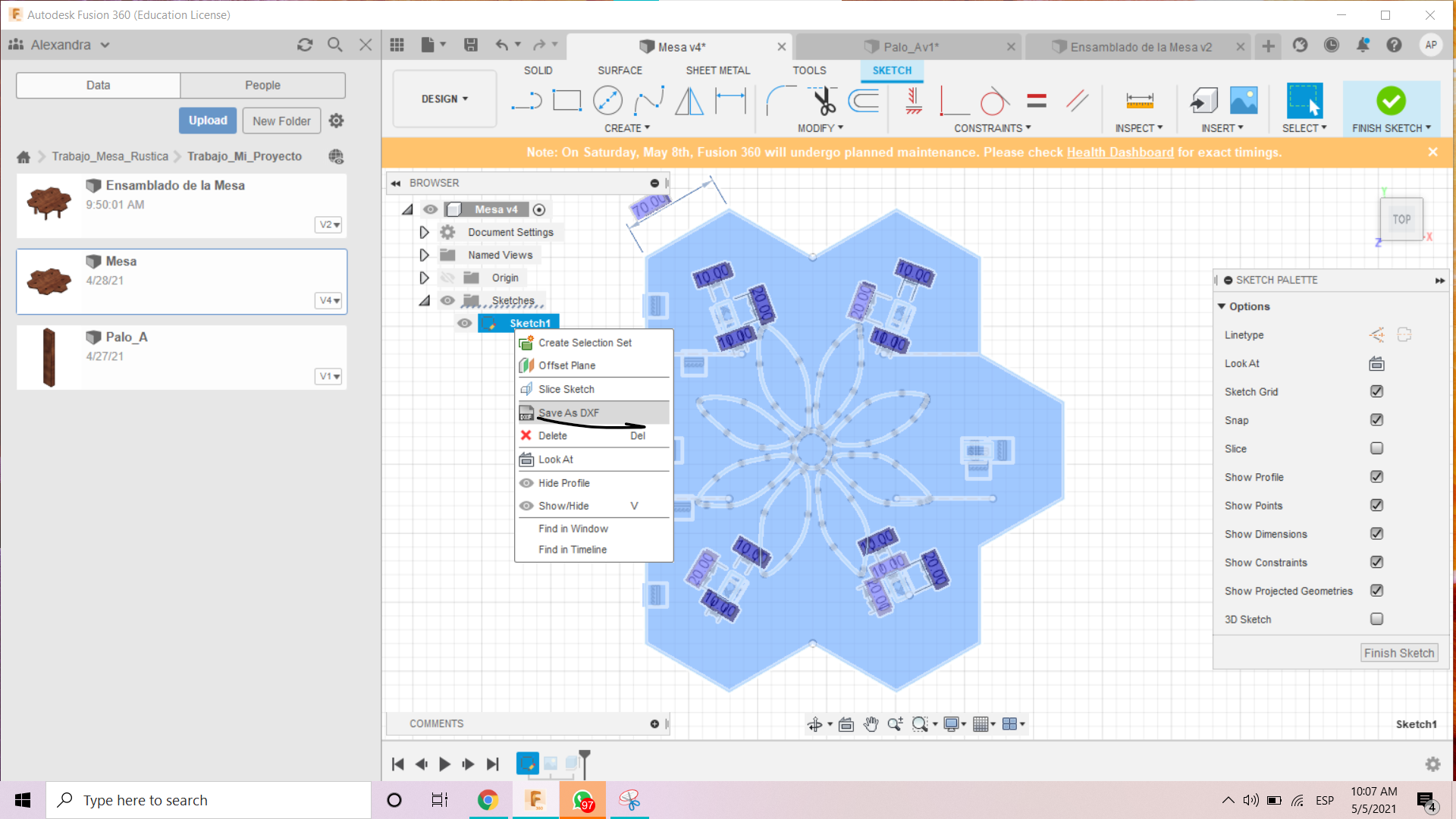

Cada uno de los planos, deben ser guardado con el formato DXF.

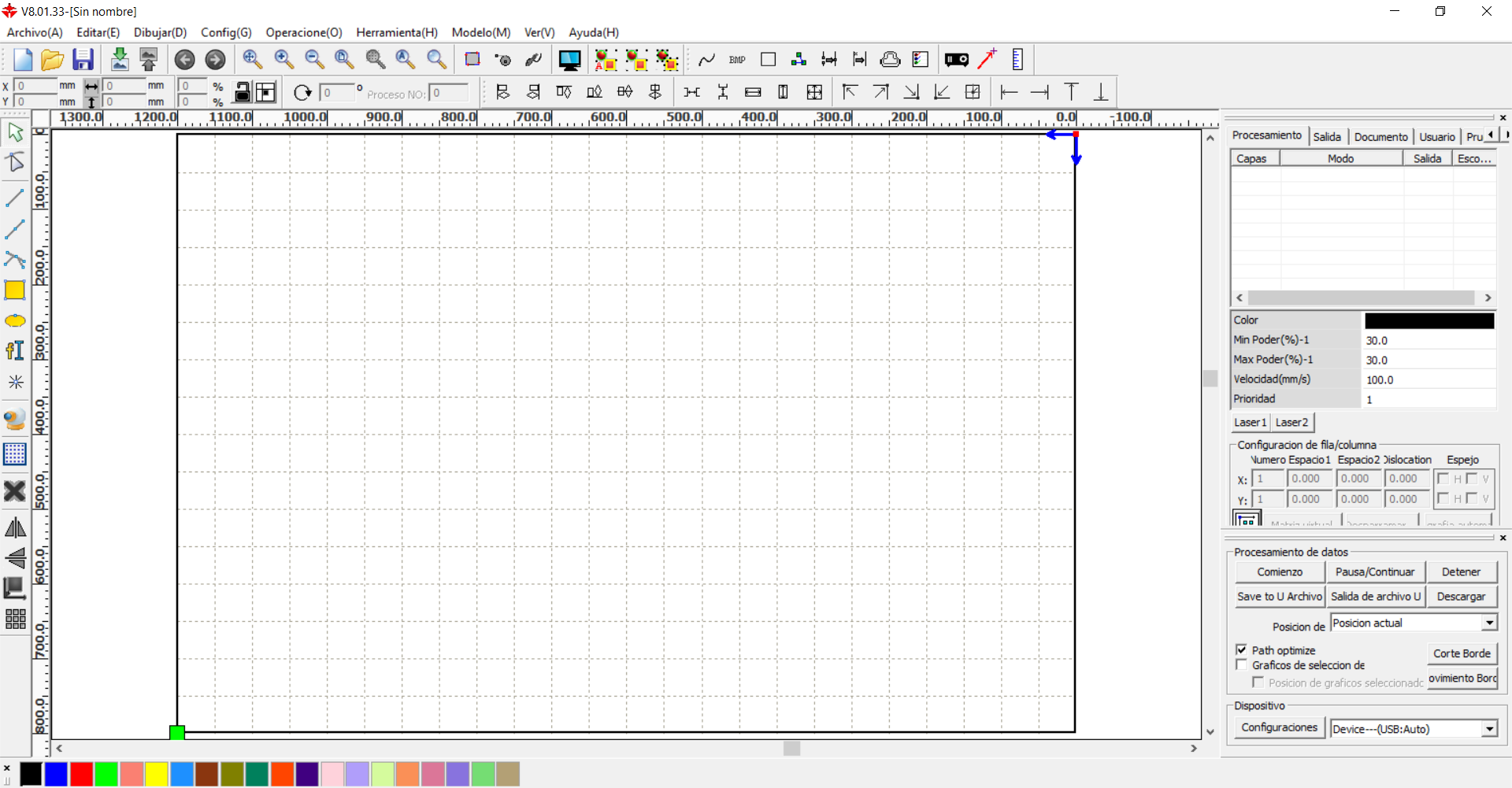

Abrimos el Software Máquina Láser.

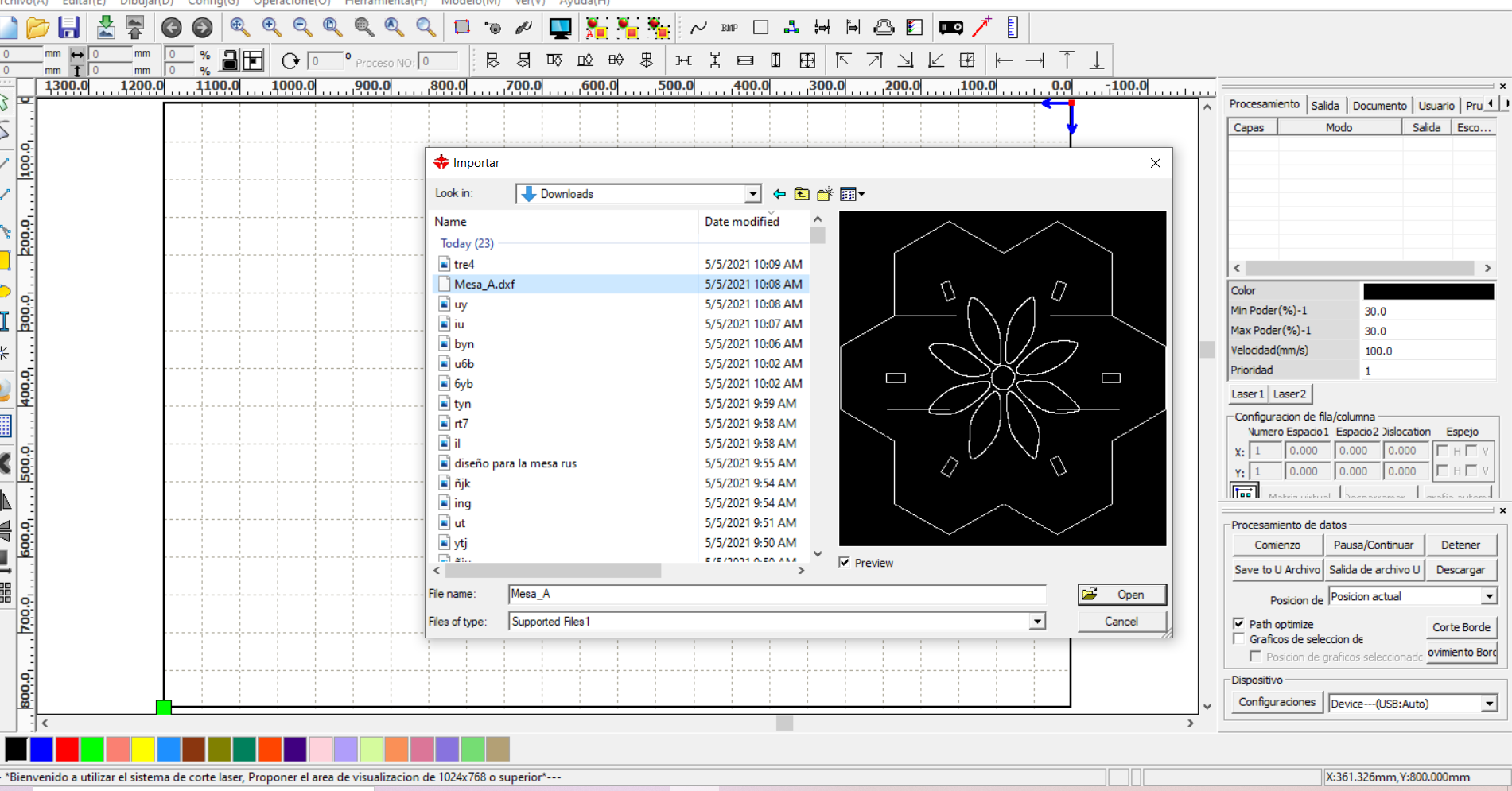

Le damos click en Archivo para poder importar los planos que hemos guardado, en este caso importe el Plano_A.

Automáticamente nos saldrá el plano completo con nuestro diseño incluido

Le damos doble click al recuadro de color.

Nos mostrará una ventana.

Modificamos los datos (velocidad y poderes).

Le damos click al ícono de la computadora.

Simulación completa.

Como pueden observar en la imagen1, ese sería el dispensador terminado.

Gracias.
