MESA PLEGABLE EMT
Dos tubos de 3/4 y uno de 1/2 pulgada EMT
Supplies
Tubería EMT, tornillos driwall, tornillos punta broca, rodachines con espigo.

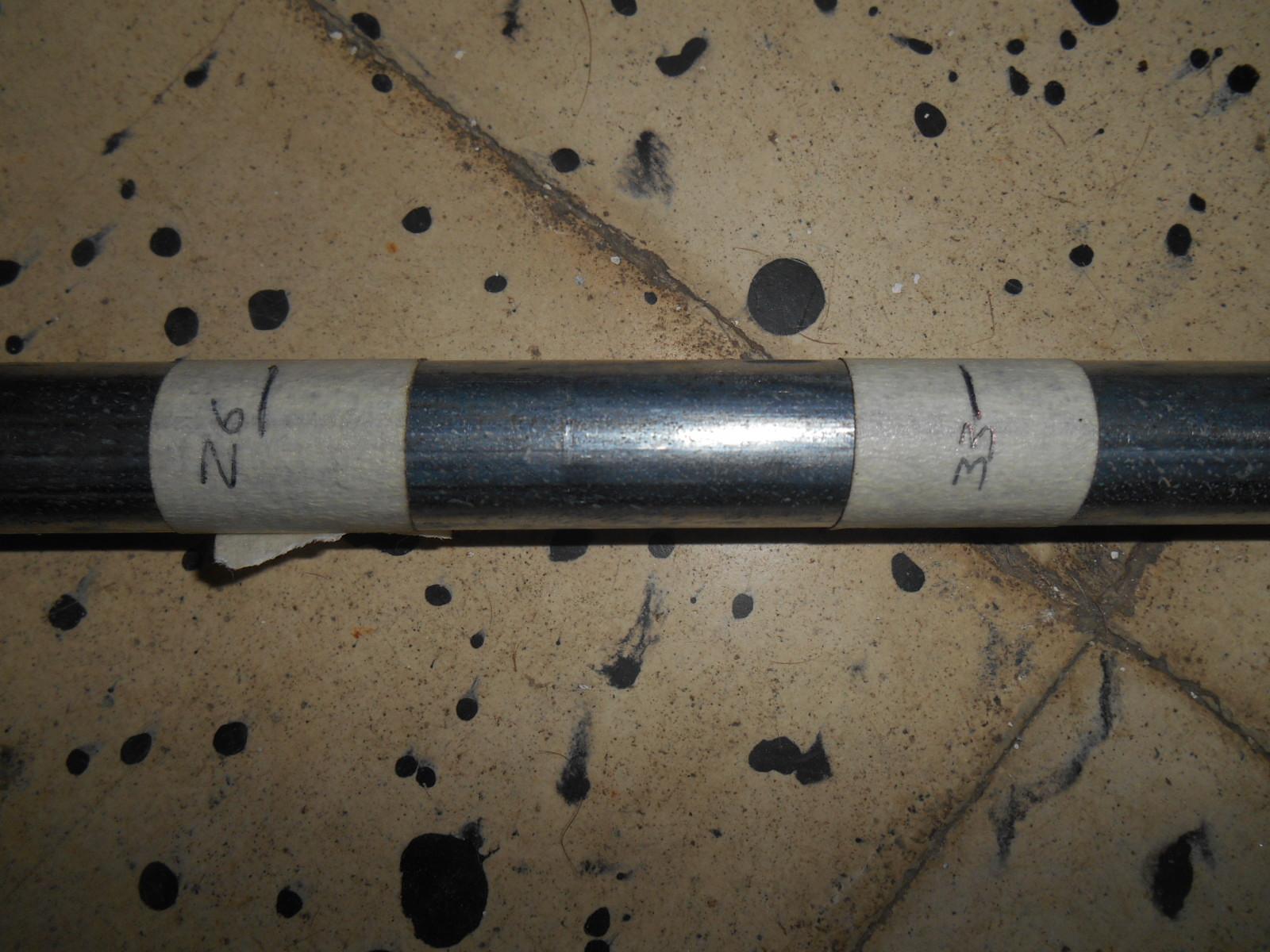

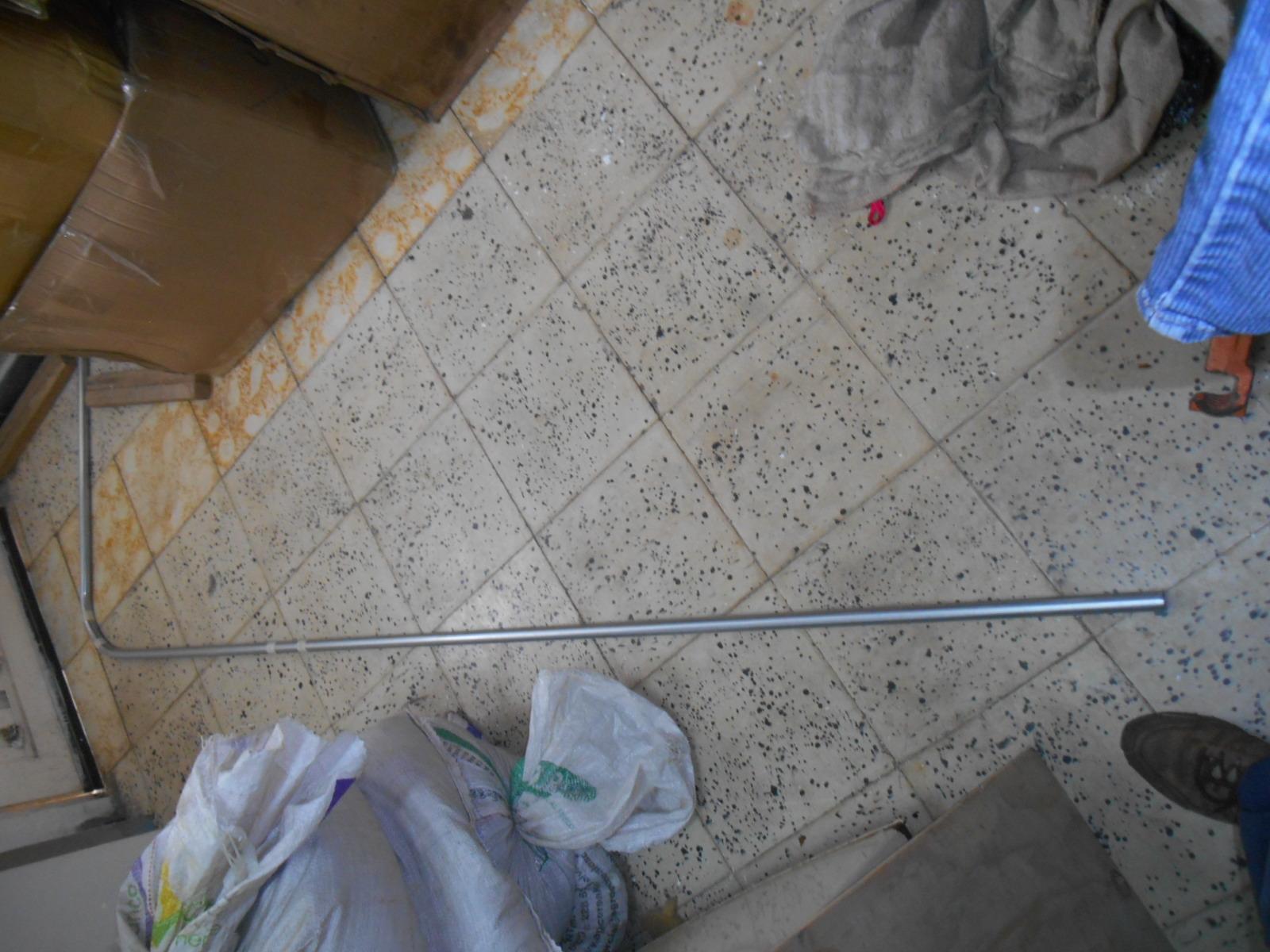

PRIMER DOBLEZ PARA PATA EN U

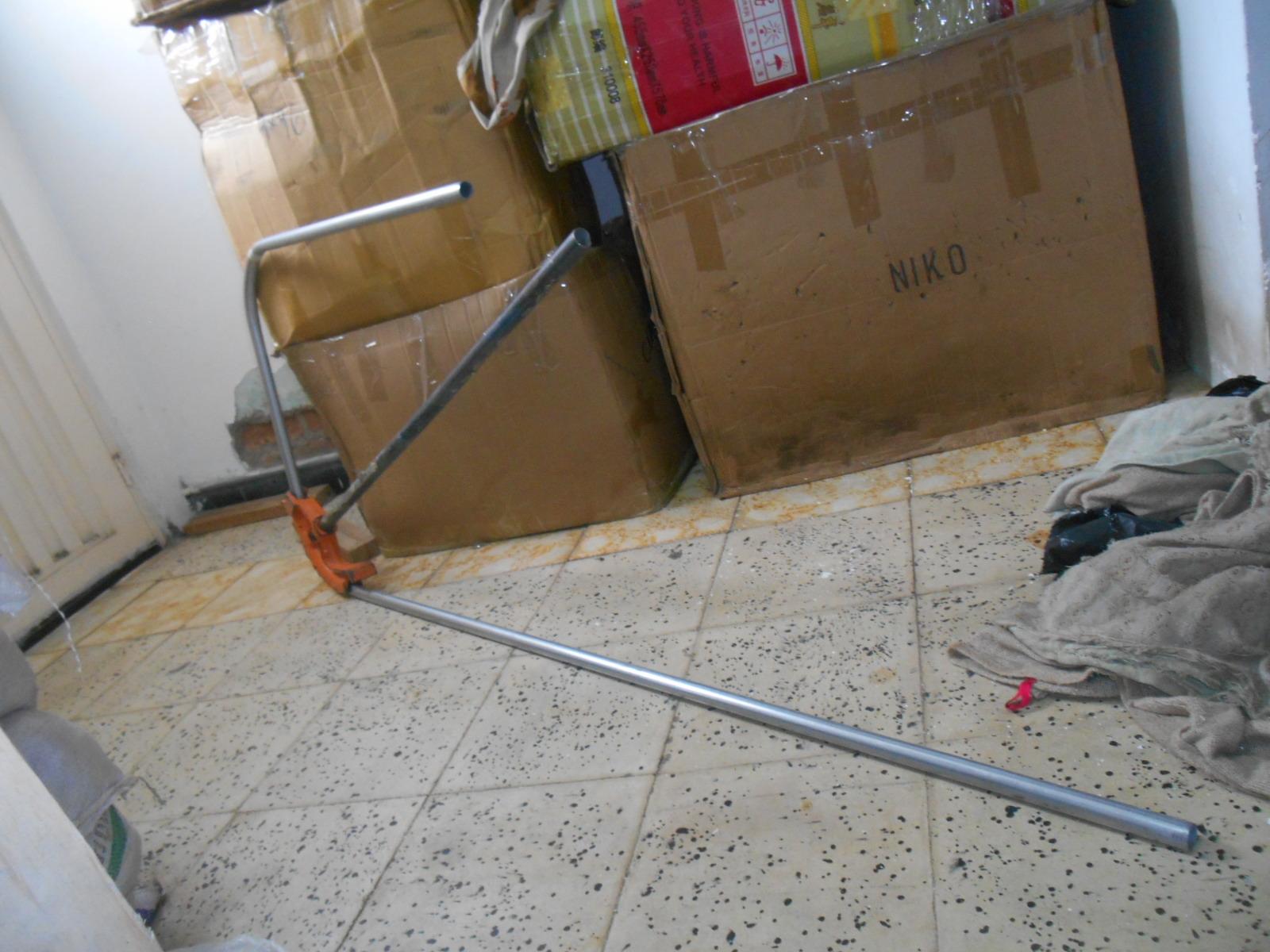

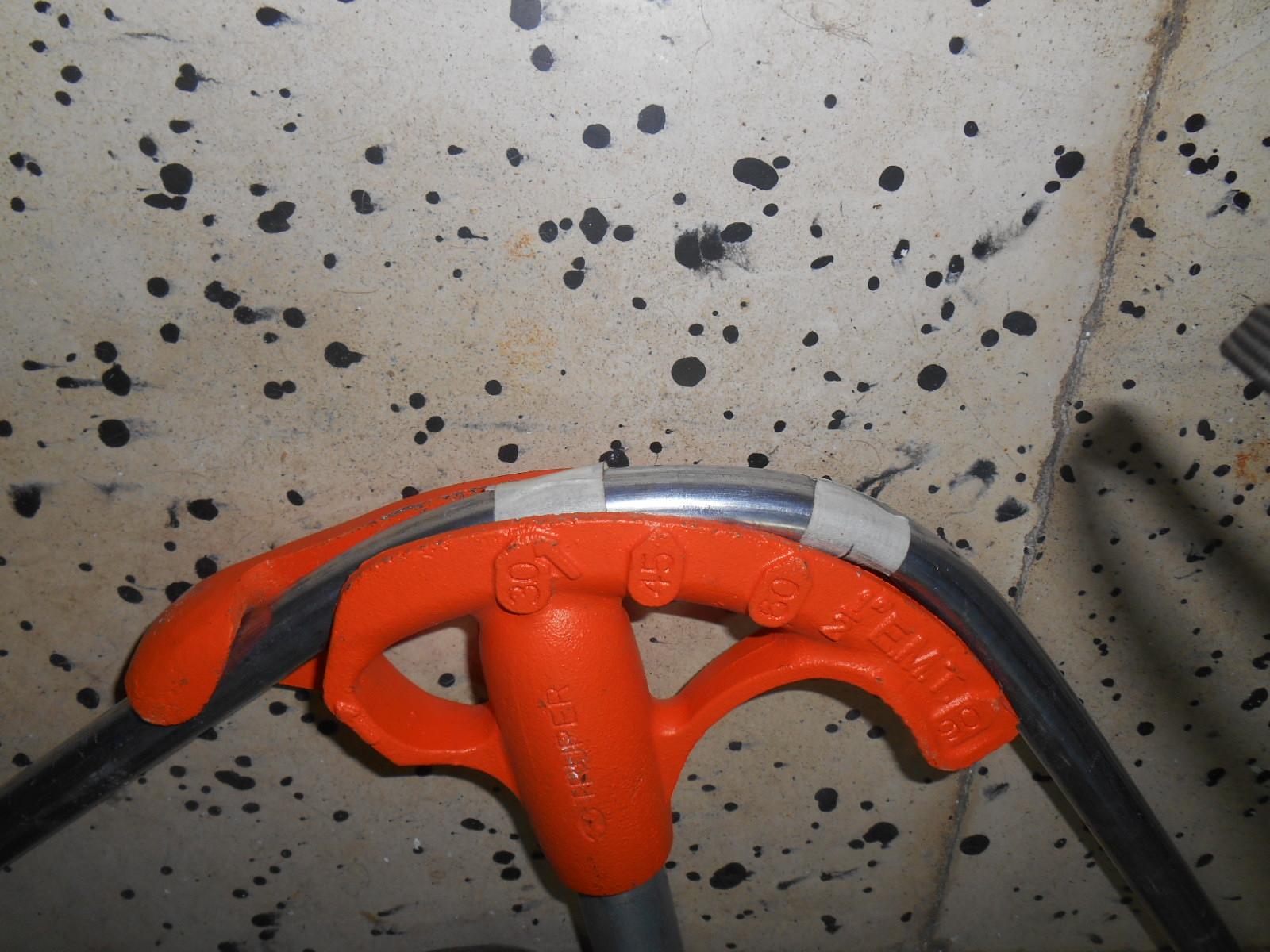

Para construir la mesa voy a utilizar una dobladora de tubería EMT de la marca TRUPER de 3/4, el alto que quiero para la mesa sin ruedas es aproximadamente 80 centímetros, entonces realizo una marca con cinta de enmascarar a los 71 centímetros y hay coloco la flecha guía de la dobladora para que me de la altura que necesito. Primero trate de hacerlo sobre una mesa de trabajo, pero como no estaba fija al piso y se movía me toco hacerla curva en el piso.
SEGUNDO DOBLEZ PATA MAS ANCHA

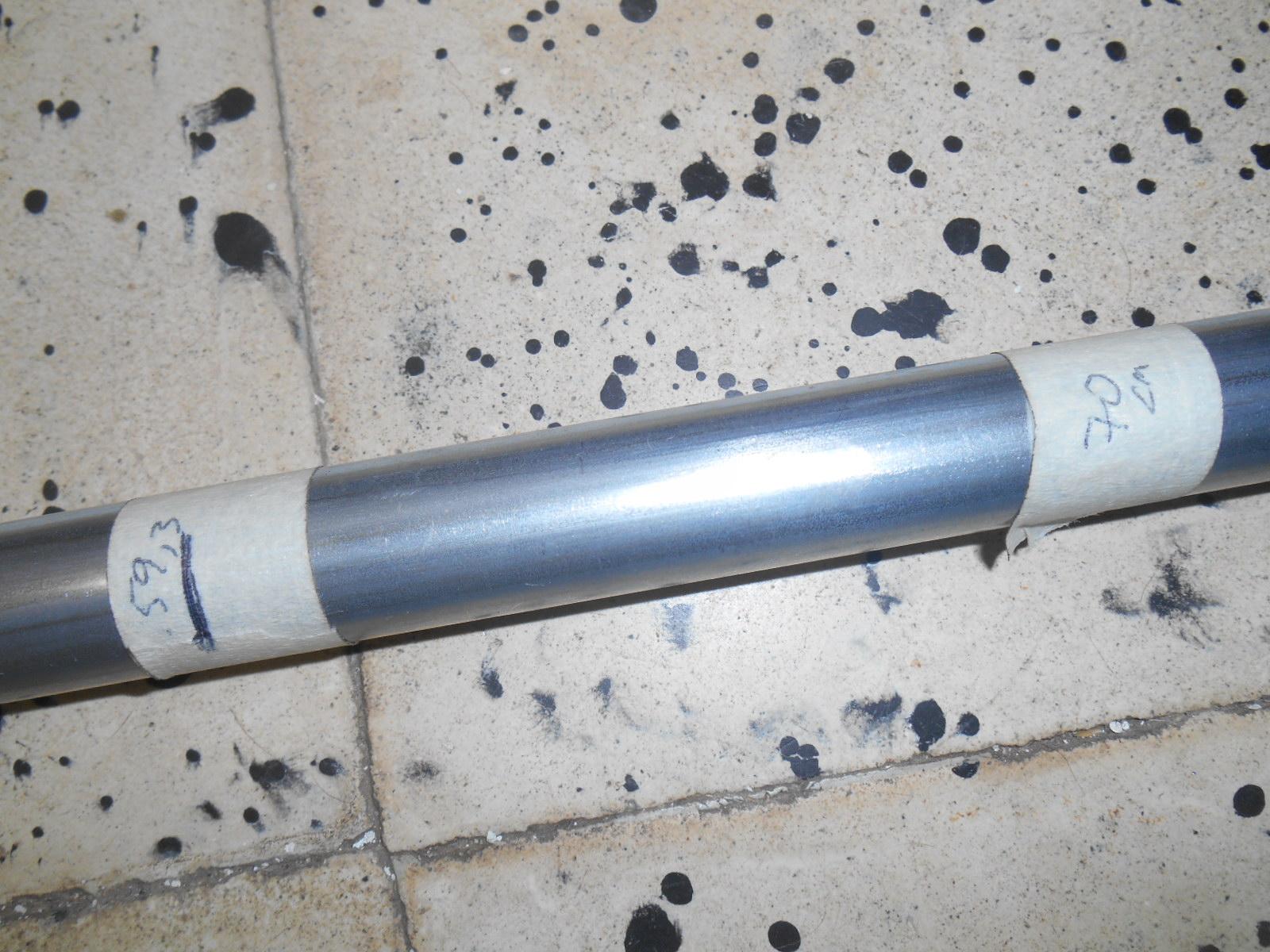

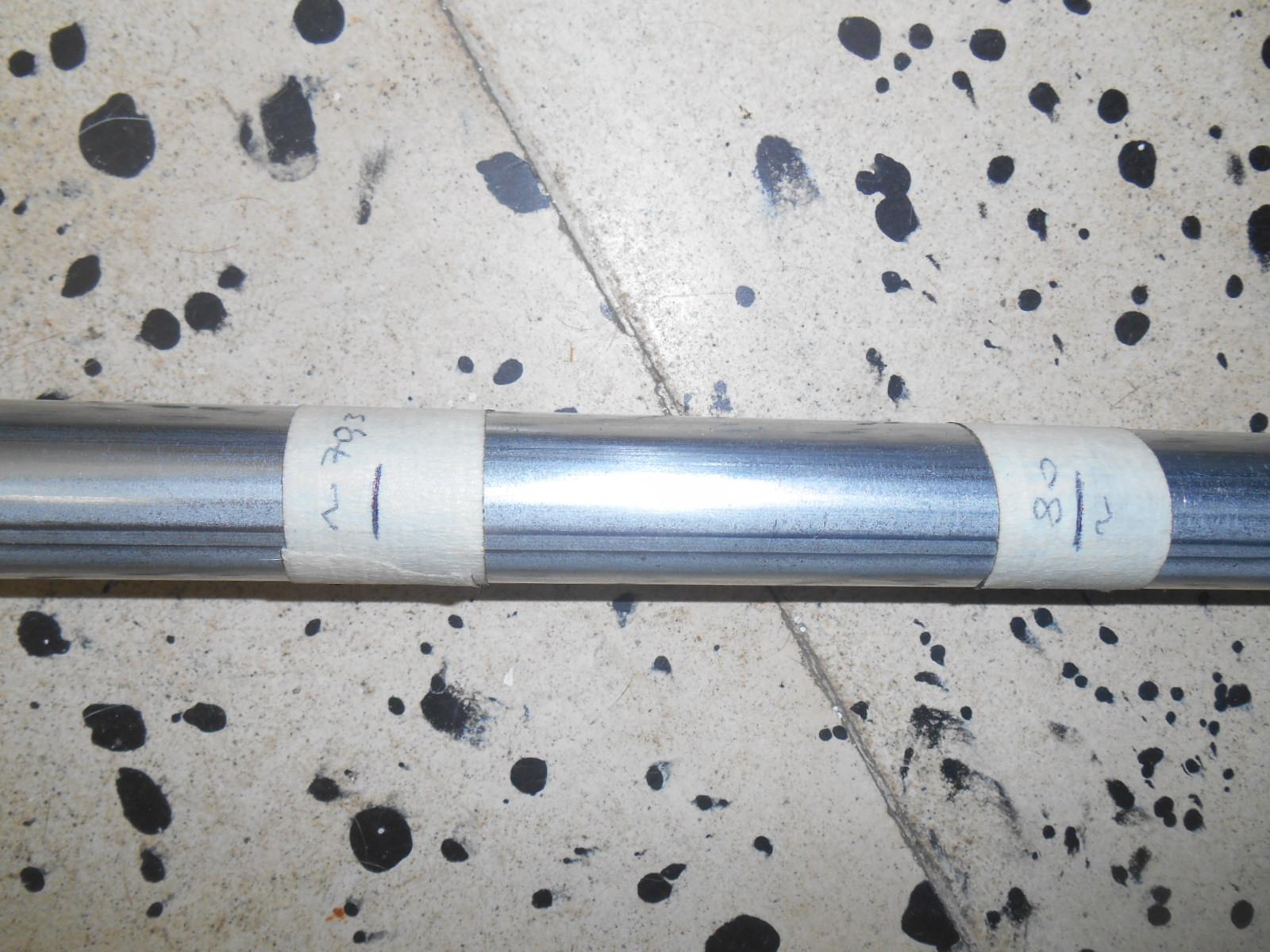

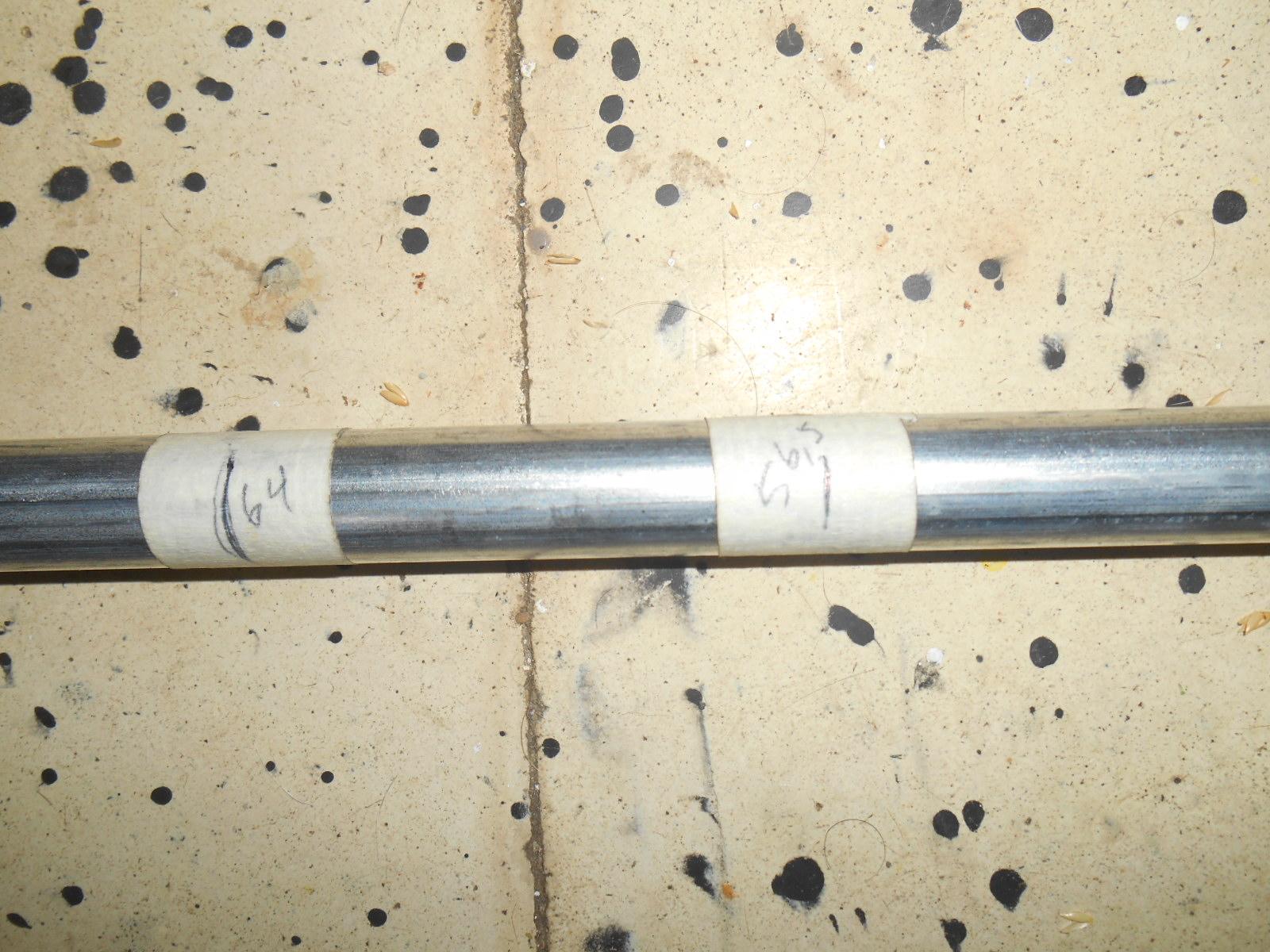

Para hacer el segundo doblez dejo coloco una marca a 80 centímetros y realizo la marcación a 70,3 centímetros donde voy a colocar la marca que trae la dobladora, para que me de un ancho aproximado de 80 centímetros
PATA MAS ANGOSTA

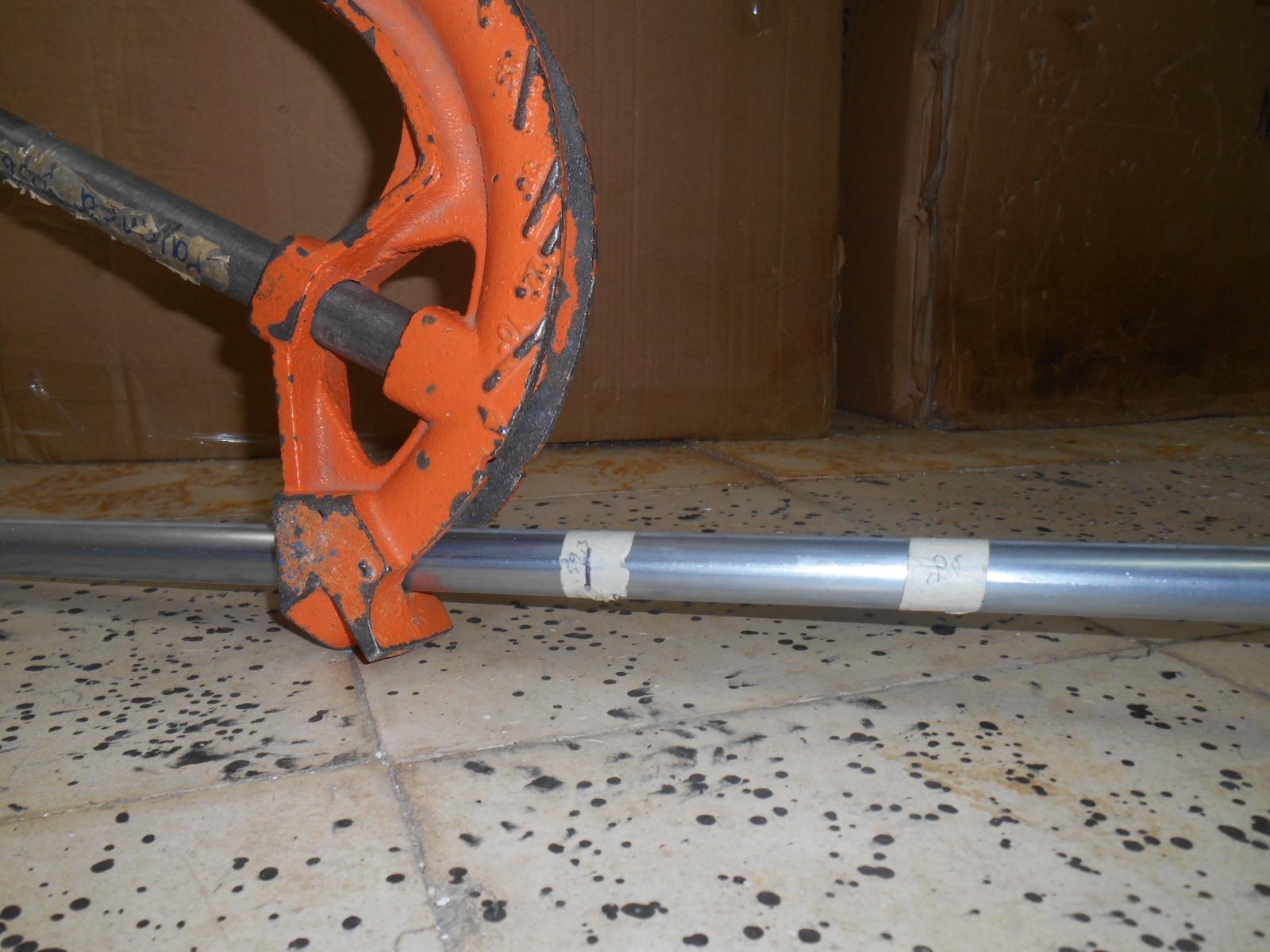

Hay que tener en cuenta la medida y la flecha para colocar la dobladora marca TRUPER, y que nos queden igual las medidas.
PATAS EN U DE LA MESA
En la imagen se aprecia las patas presentadas una mas angosta que la otra para que sea fácil plegada.
SOPORTES EN U PARA LA MESA
Los soportes para fijar la mesa los construí en tubería EMT de 1/2, hay que tener en cuenta la medida donde se va a colocar la flecha de dobladora.
SOPORTES DE LA MESA EN U
En la imagen se aprecia los dos soportes de 1/2 uno mas angosto que el otro para que pueda ser fácilmente cerrada.

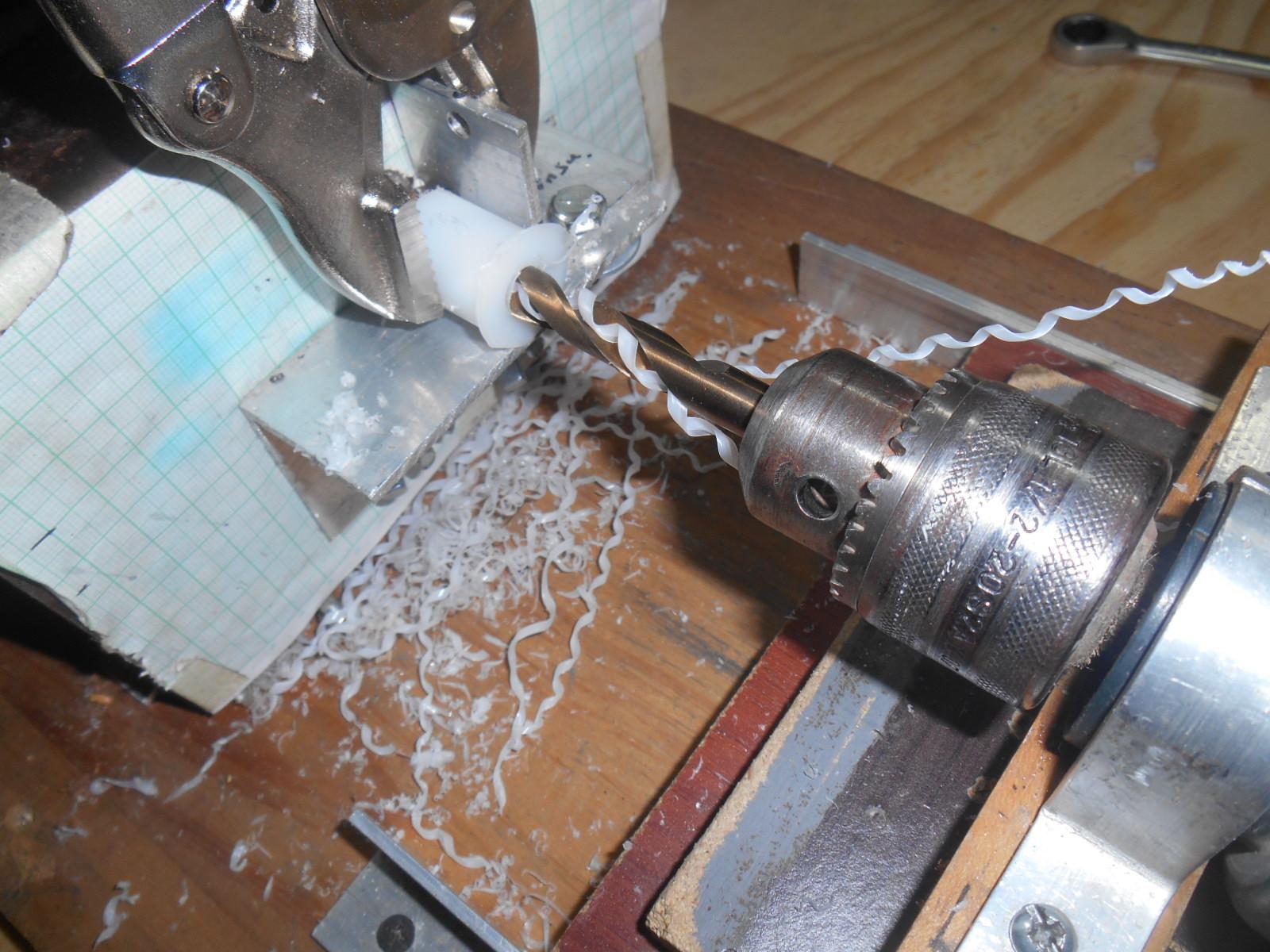

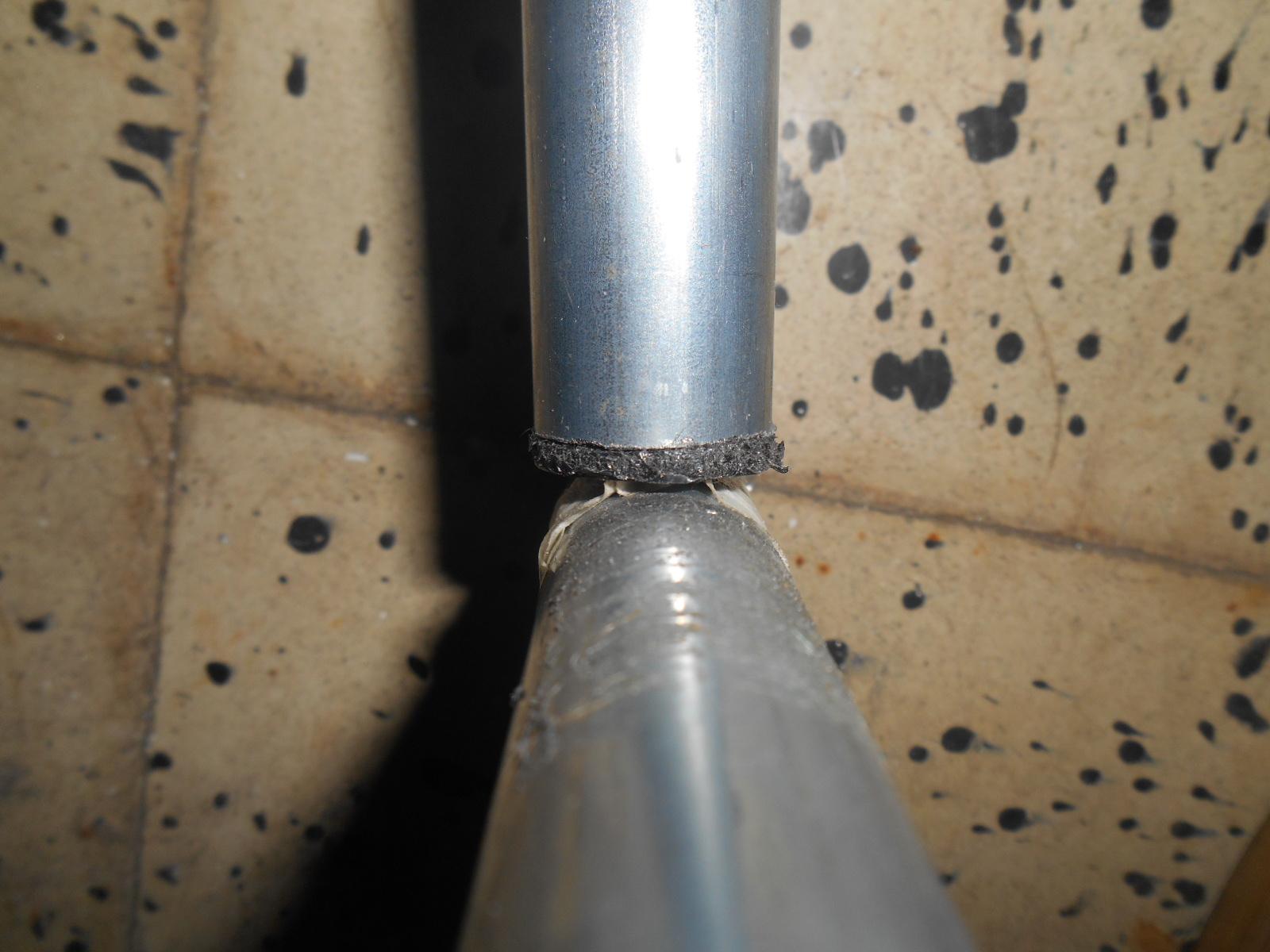

PERFORACIONES PARA SOPORTE INFERIOR PATAS EN U
Estas perforaciones deben quedar lo mas centradas posibles para que quede bien alienada la tubería.
PERFORACION PARA EL SOPORTE DE 1/2
Esta perforación también debe quedar lo mas centrado.
PERFORACIONES EN SOPORTES DE 1/2
Esta perforación quedo realizada en 3/16.

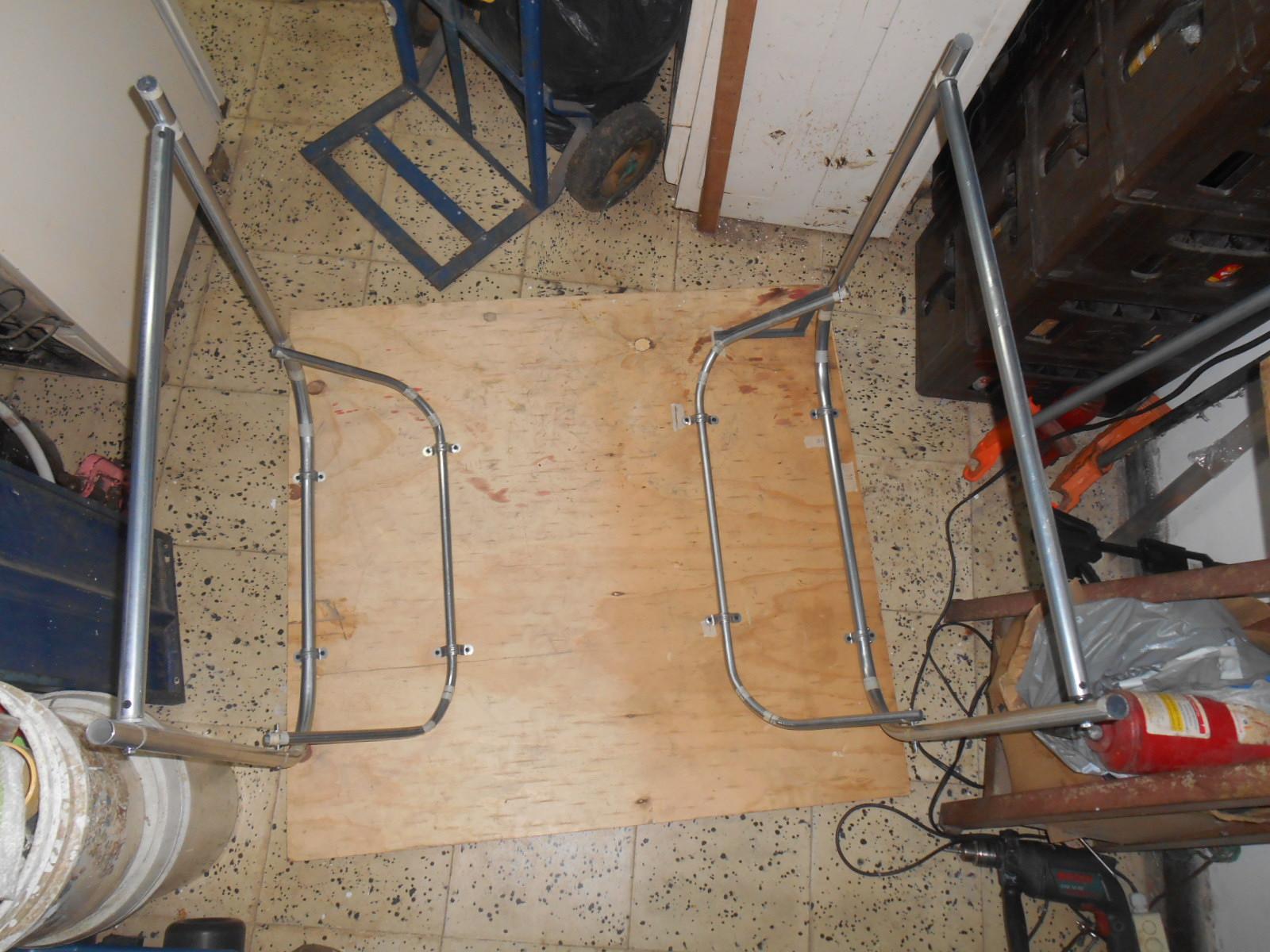

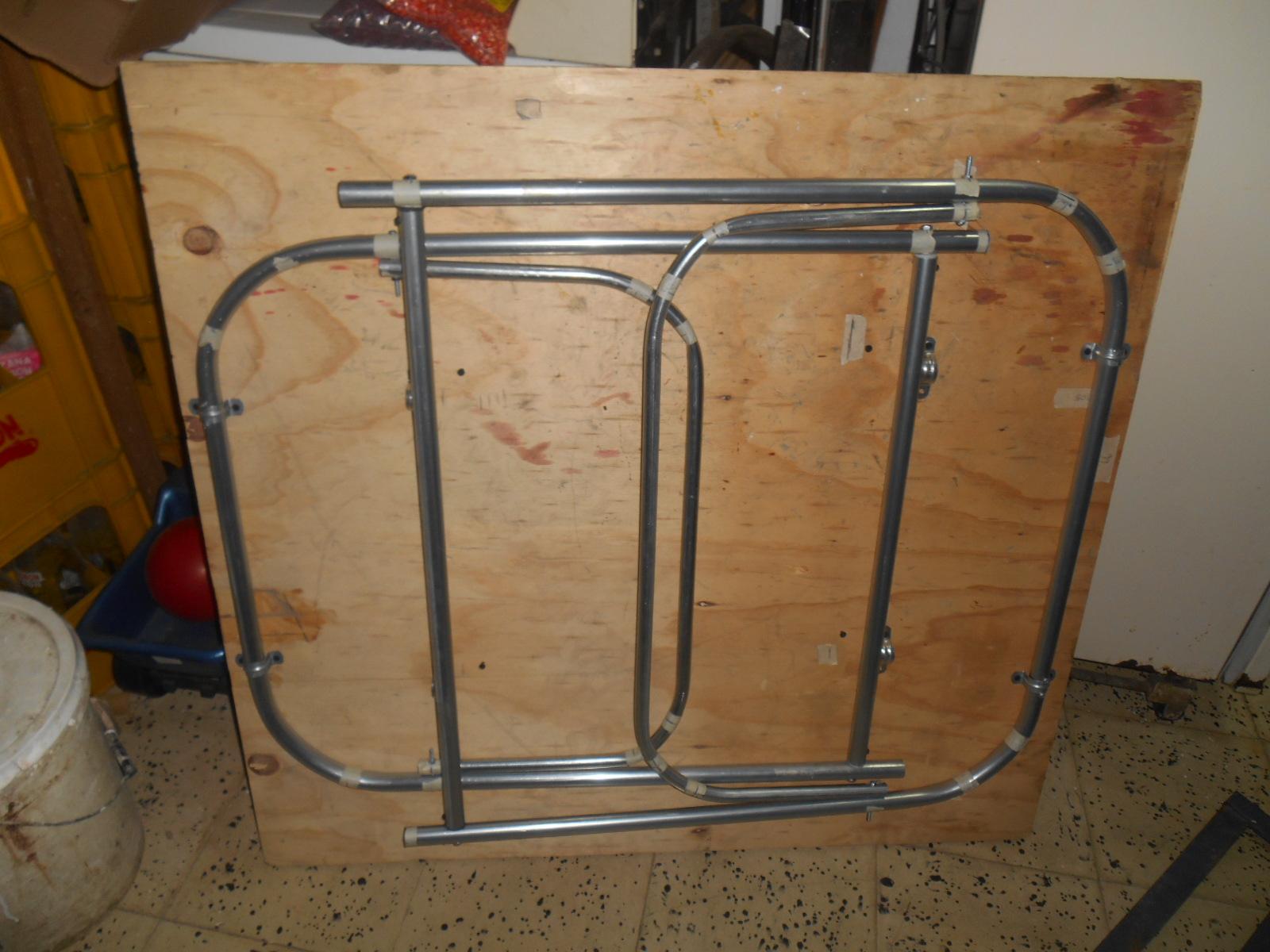

SOPORTES Y PATAS EN U INSTALADOS

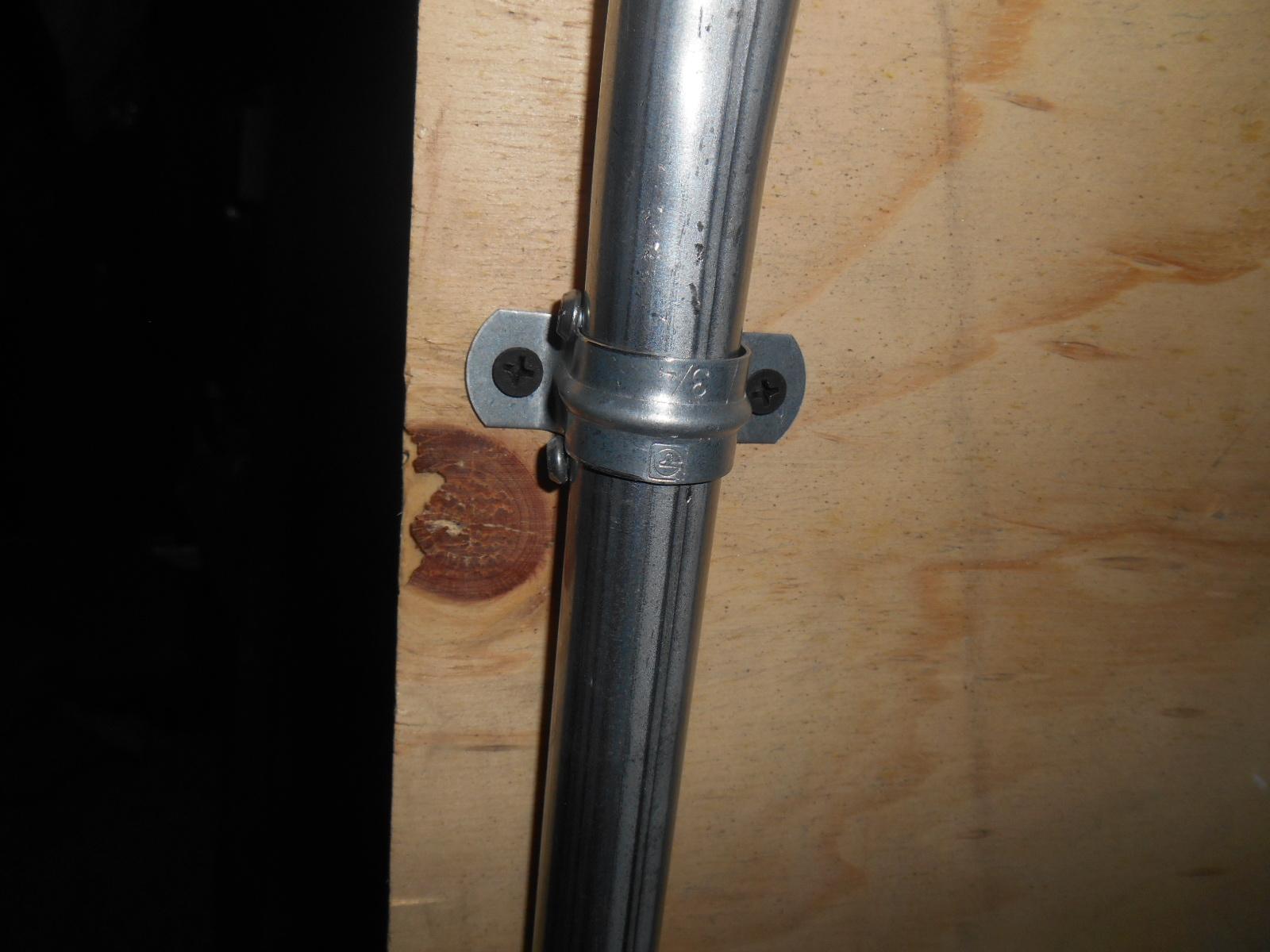

Los tubos los fije con abrazaderas de doble ala de 1/2 para tubería EMT.

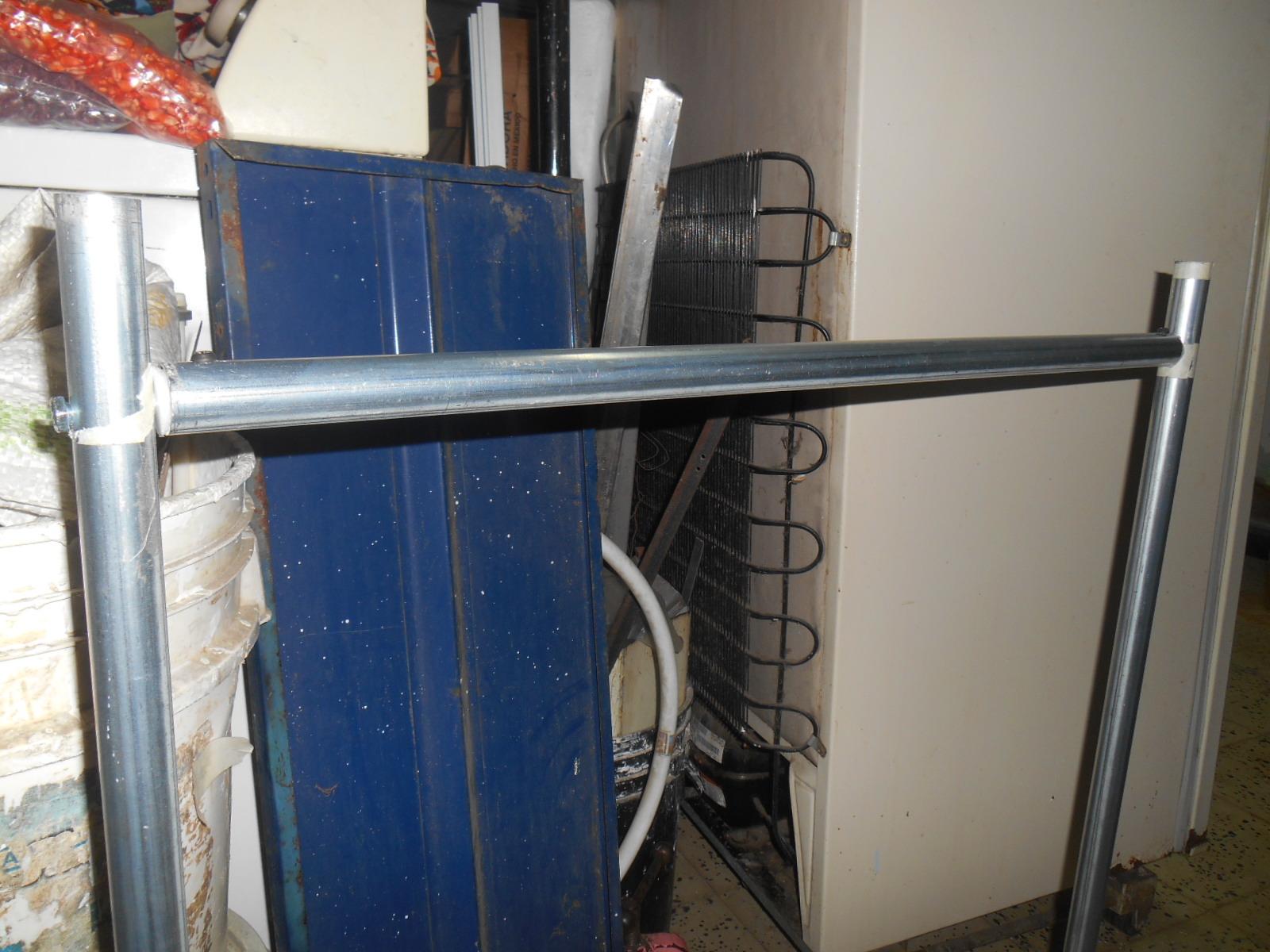

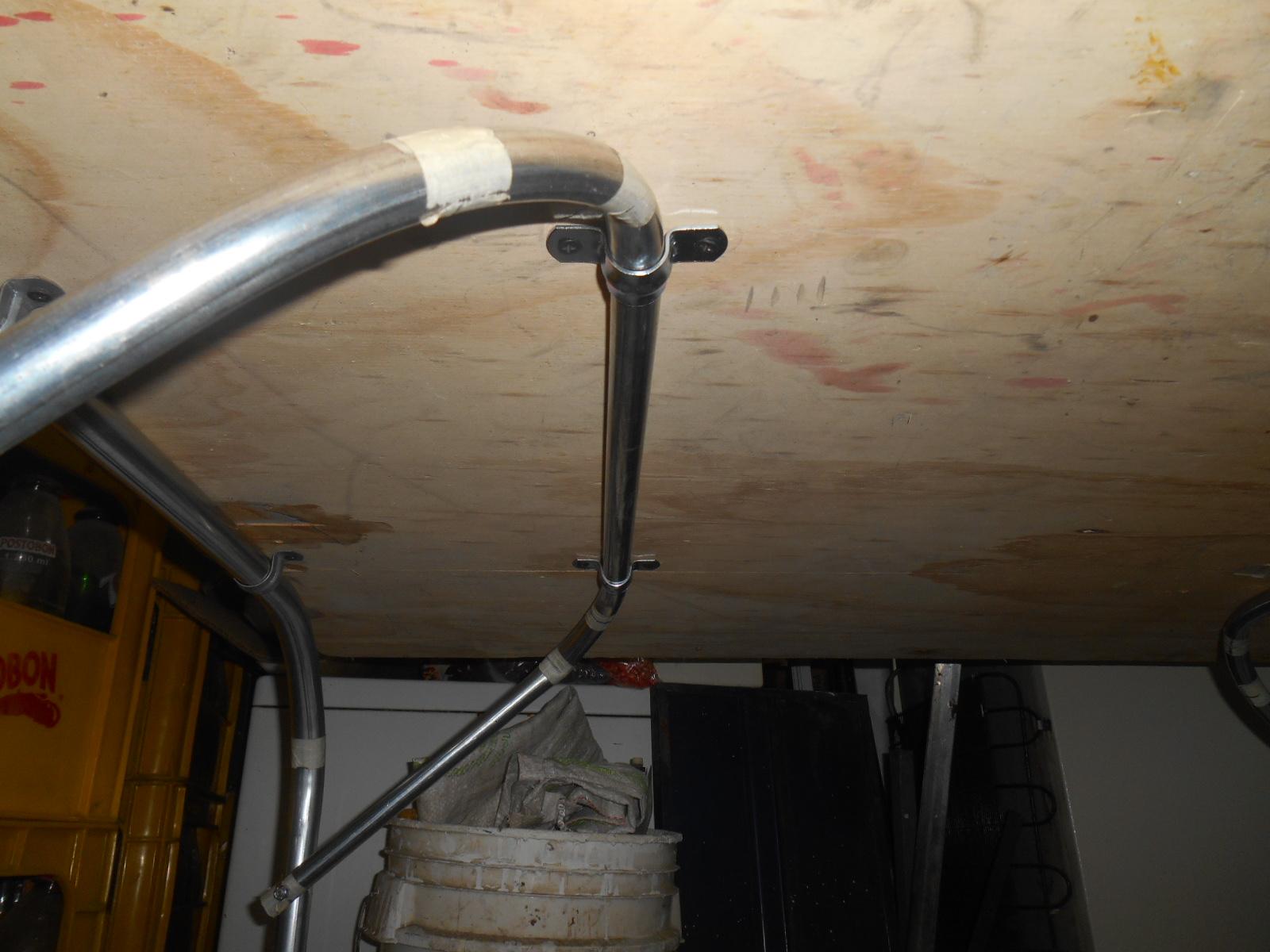

SOPORTE INFERIOR DE LA PATA EN U
En la imagen se aprecia el soporte inferior de la pata en U el cual lo fije al tubo con un conector EMT de plástico el cual construí en un instructivo anterior.
https://www.instructables.com/BARRA-SOLIDA-DE-PL%C3%81STICO-DE-INGENIERIA-EMPACK/
Este soporte también se puede construir con una CNC router, con una impresora 3D, con una inyectora de plástico, o se puede reemplazar con una varilla roscada entre las patas en U del soporte, hay muchas alternativas.

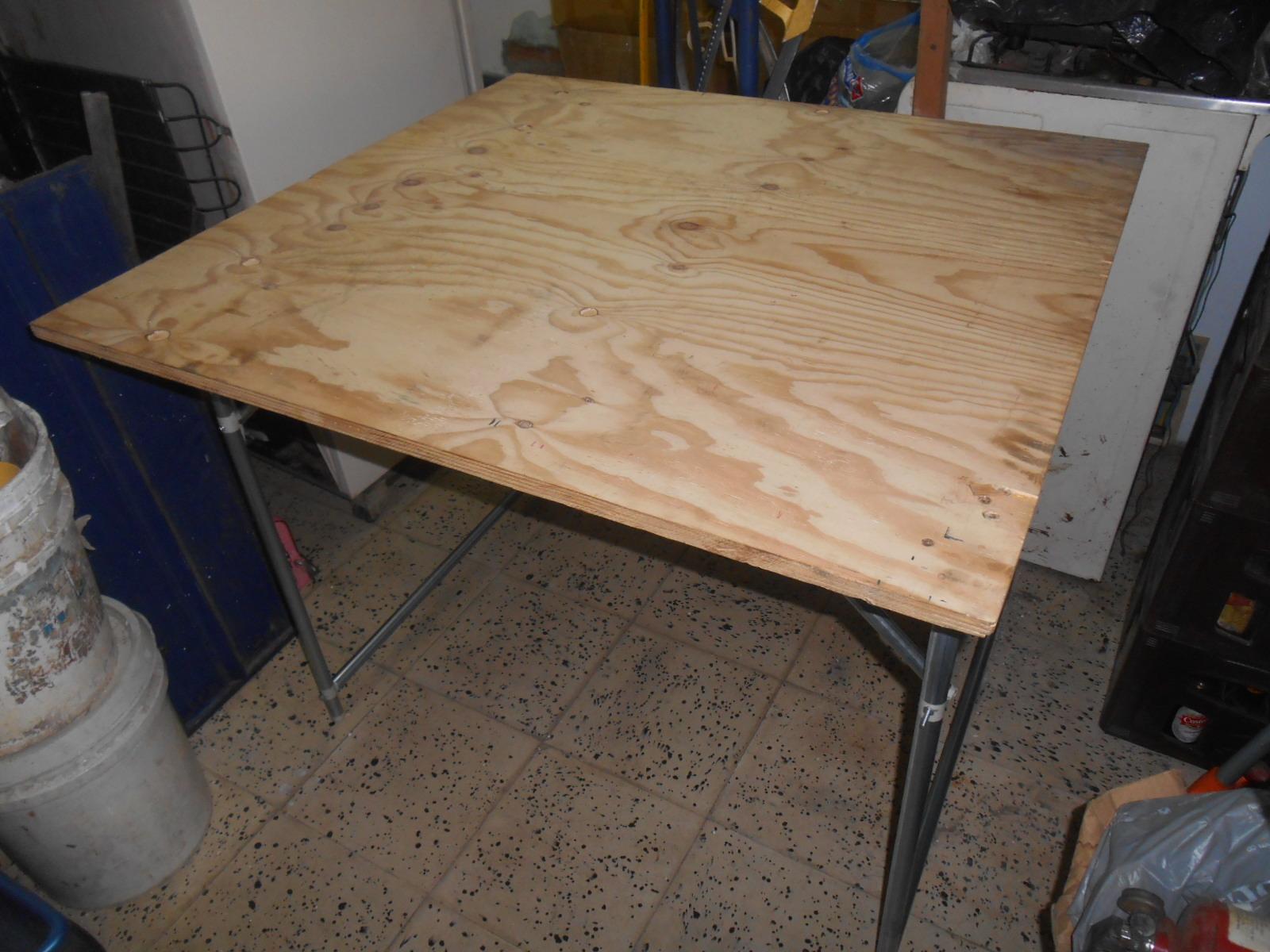

MESA TERMINADA SIN RUEDAS
En la imagen se aprecia la mesa instala sin ruedas.
CONECTORES PARA RUEDAS

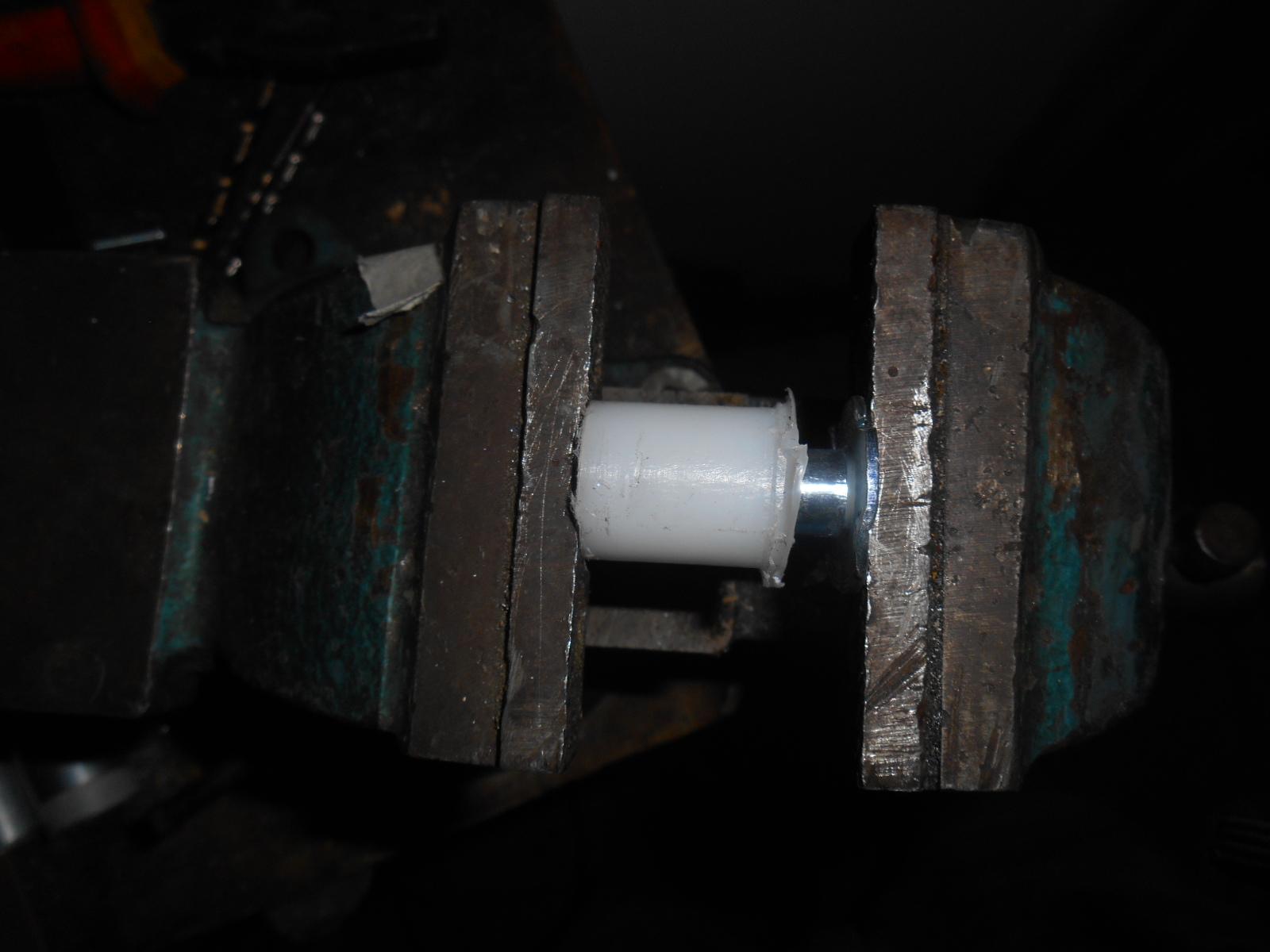

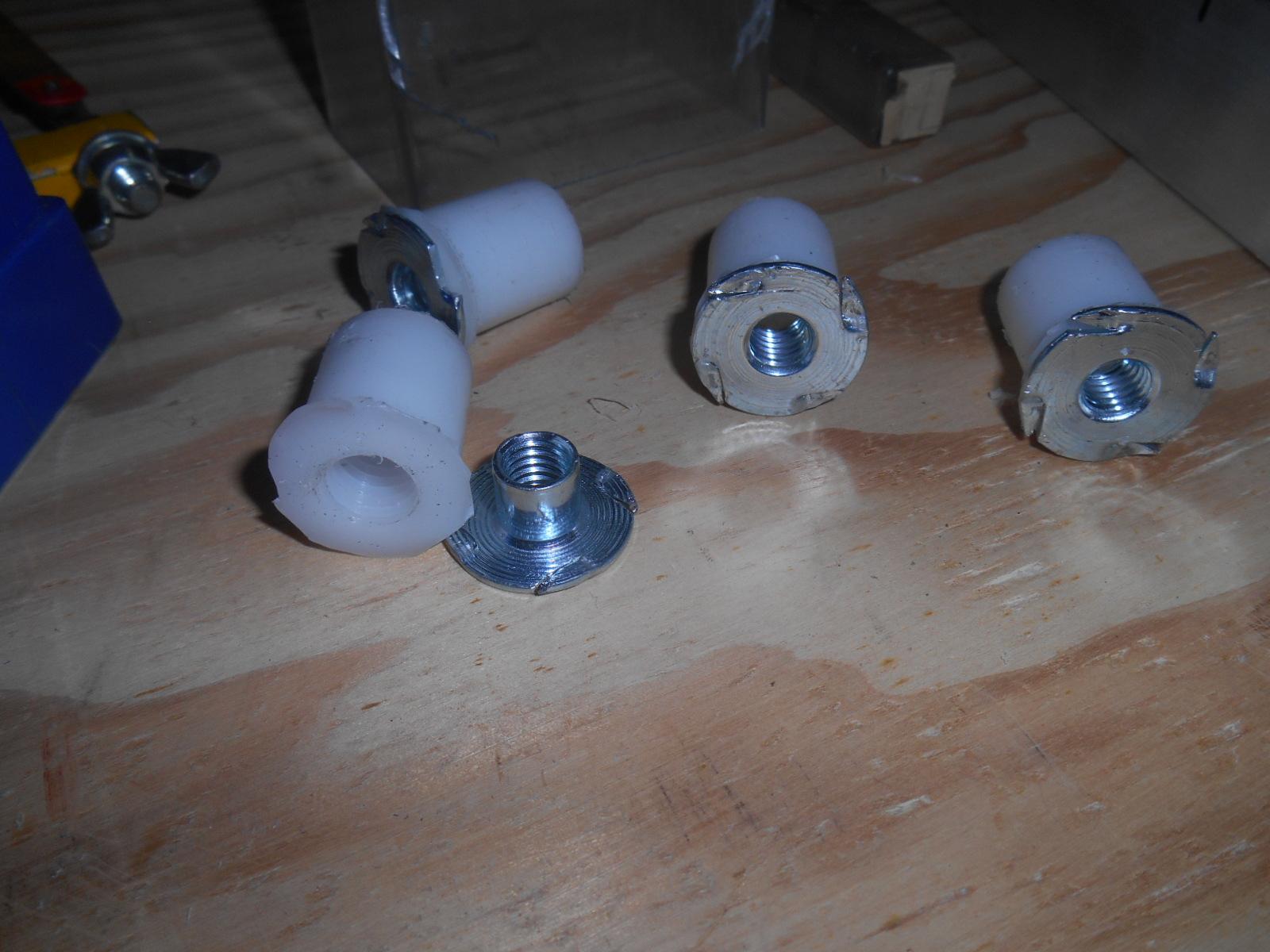

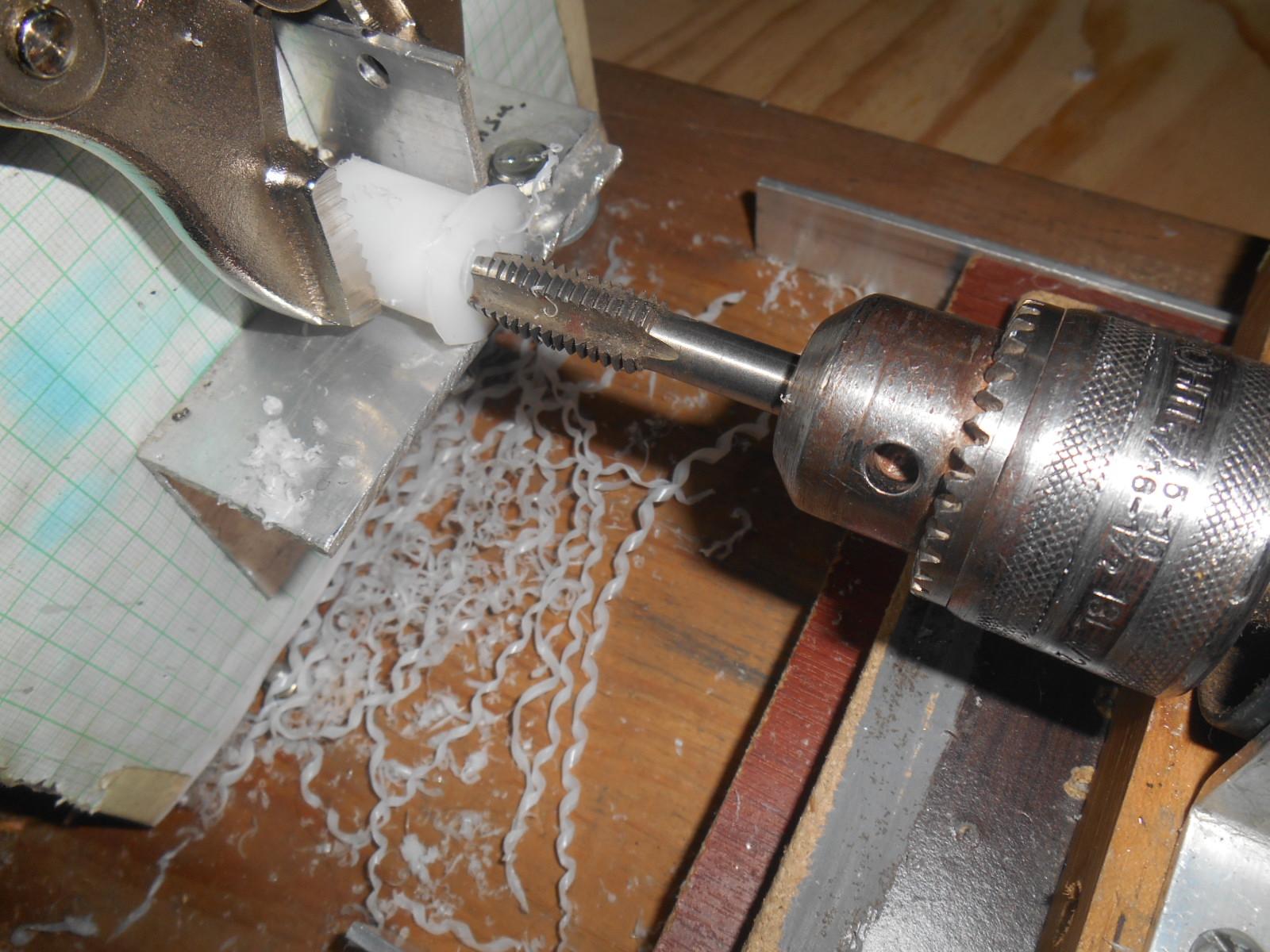

Con unos conectores que me sobraron de un proyecto pasado, los aproveche para colocar tuercas de 3/8 para madera
ampliando la perforación hasta aproximadamente 11mm
Tuerca en uña de 3/8 para instalar los rodamientos en espigo con rosca.
CONECTORES Y RUEDAS CON FRENOS
Conectores con rodamientos presentados.
PERFORACIONES PARA SOPORTES
Los conectores deben quedar lo mas centrados, lo cual se consigue perforando en la parte central del tubo.
CONECTORES PLASTICOS CON TORNILLO
Coloque un tornillo en el conector para que no se salga del tubo.

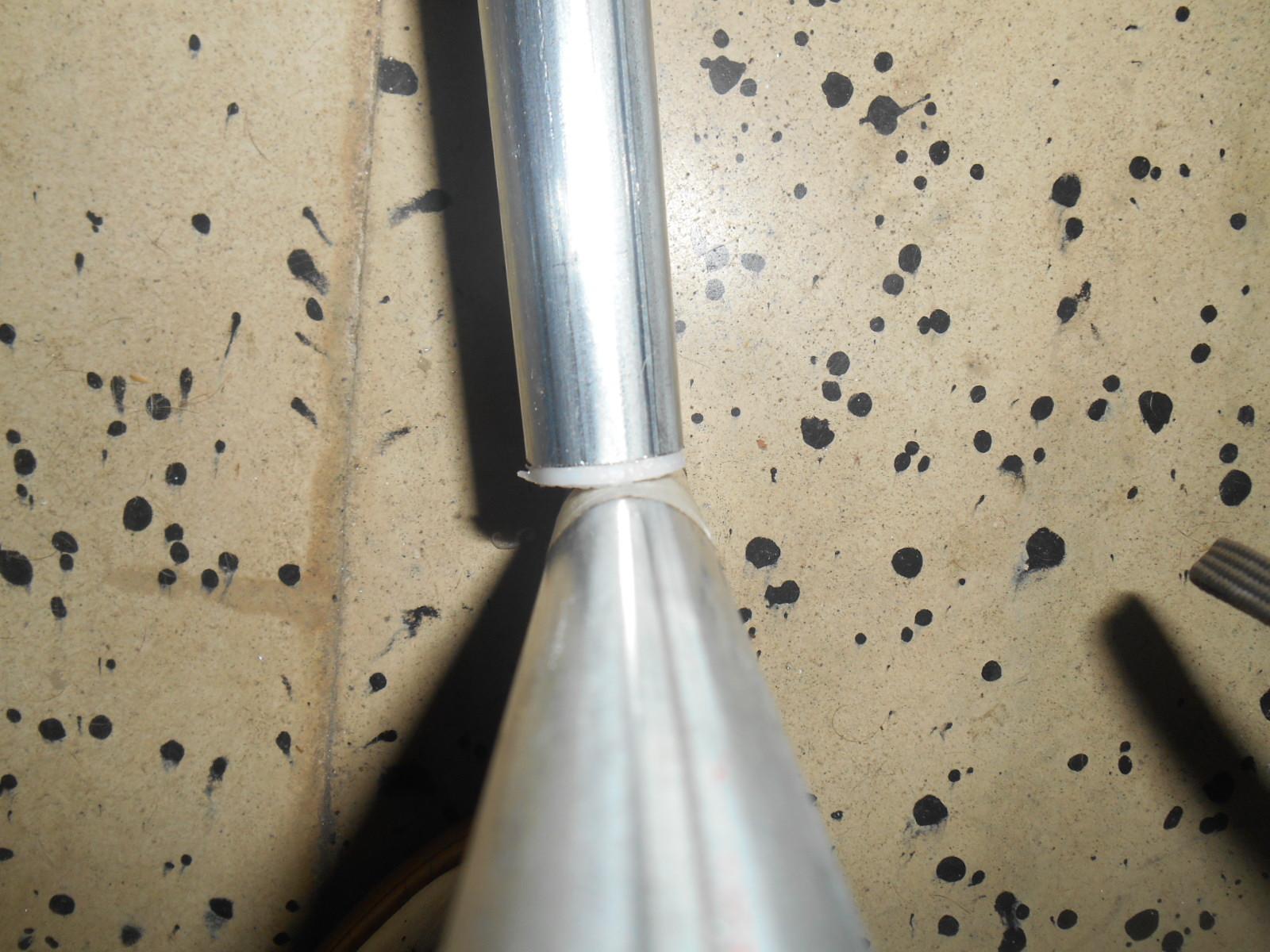

GRAPAS Y TORNILLOS ADECUADOS
Las grapas y los tornillos deben quedar lo mas ajustados posibles para la mesa no se mueva mucho.

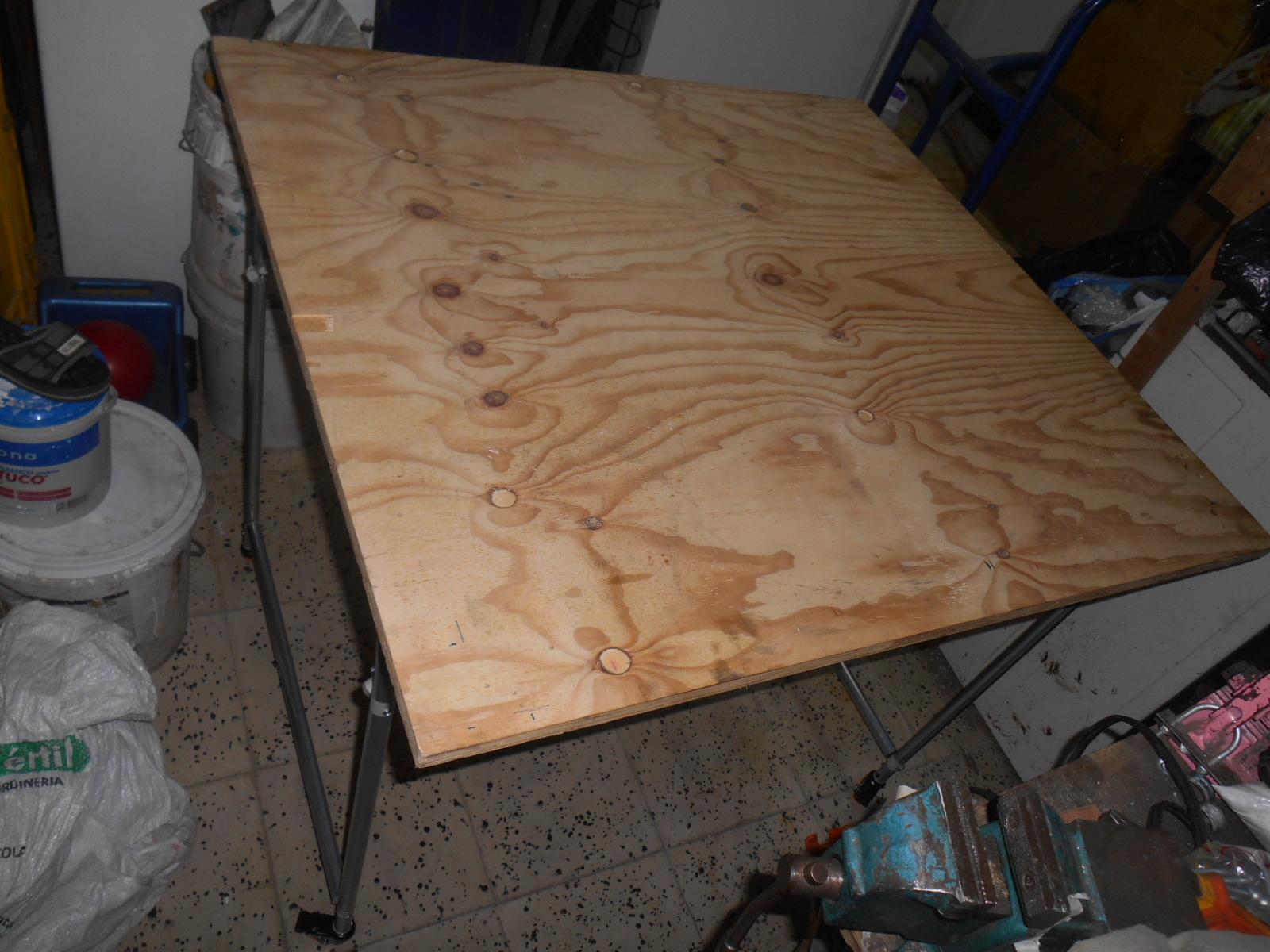

MESA TERMINADA
Podemos ver la mesa terminada.

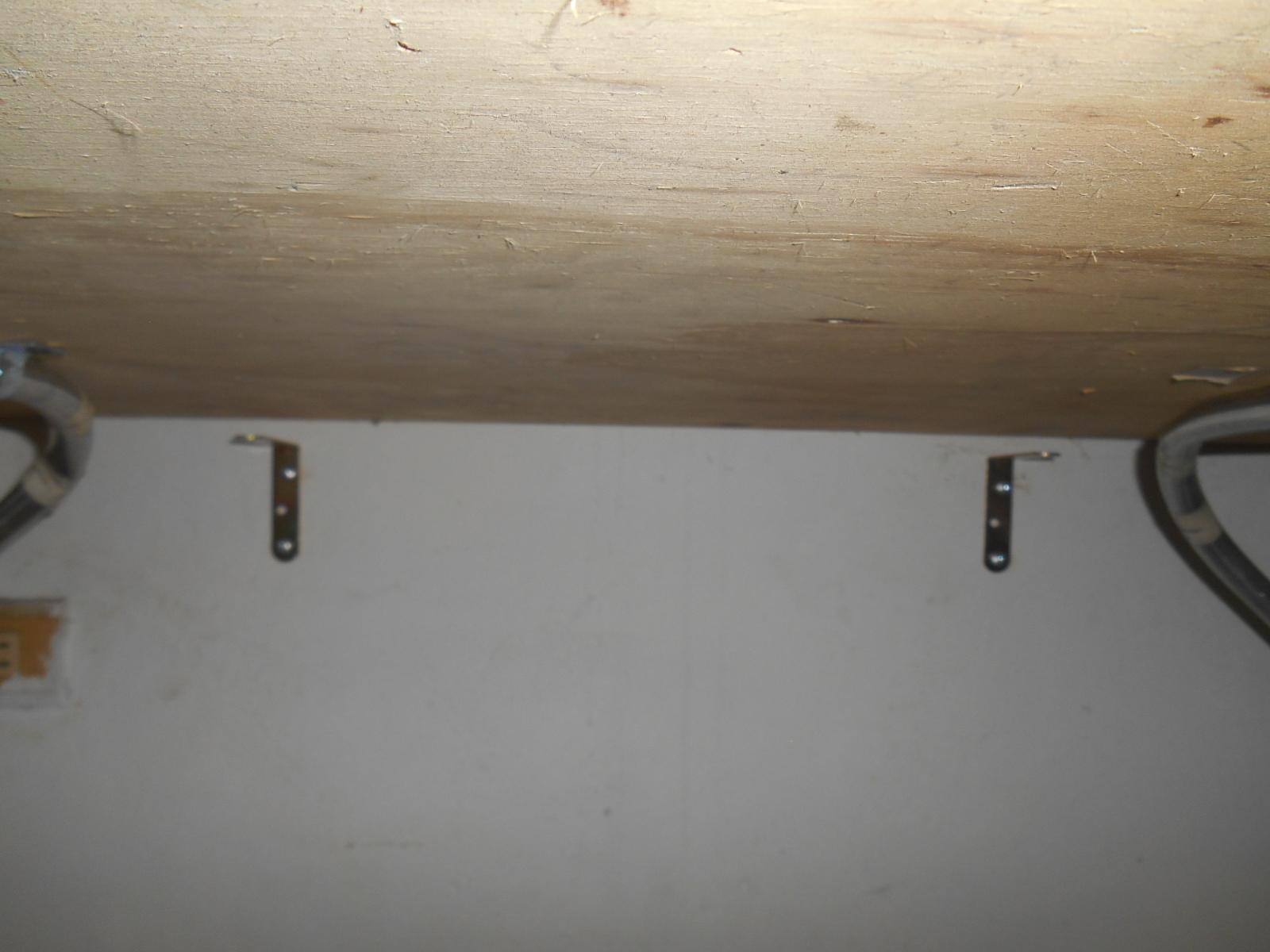

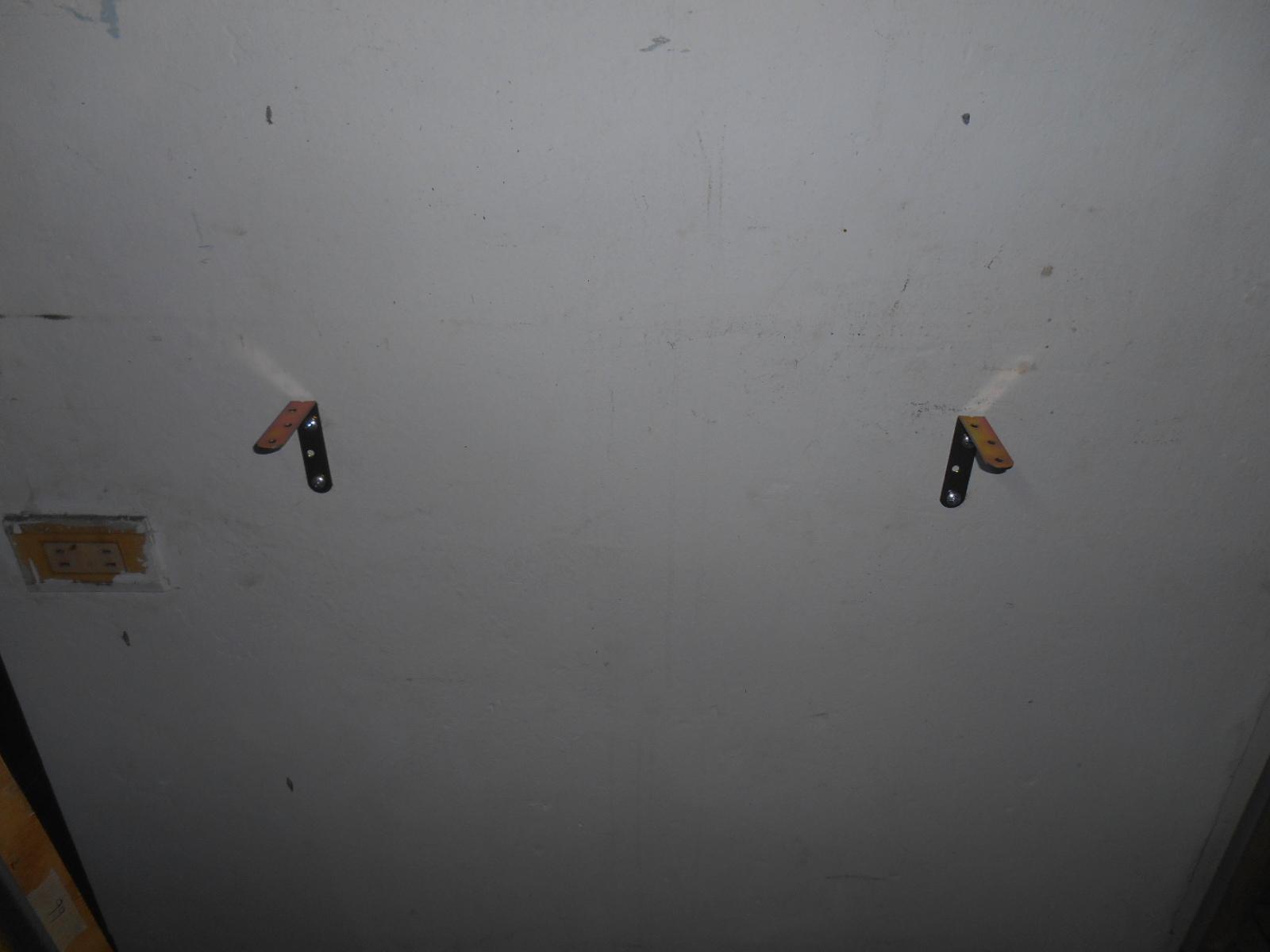

PIE DE AMIGOS
Ángulos instalados.

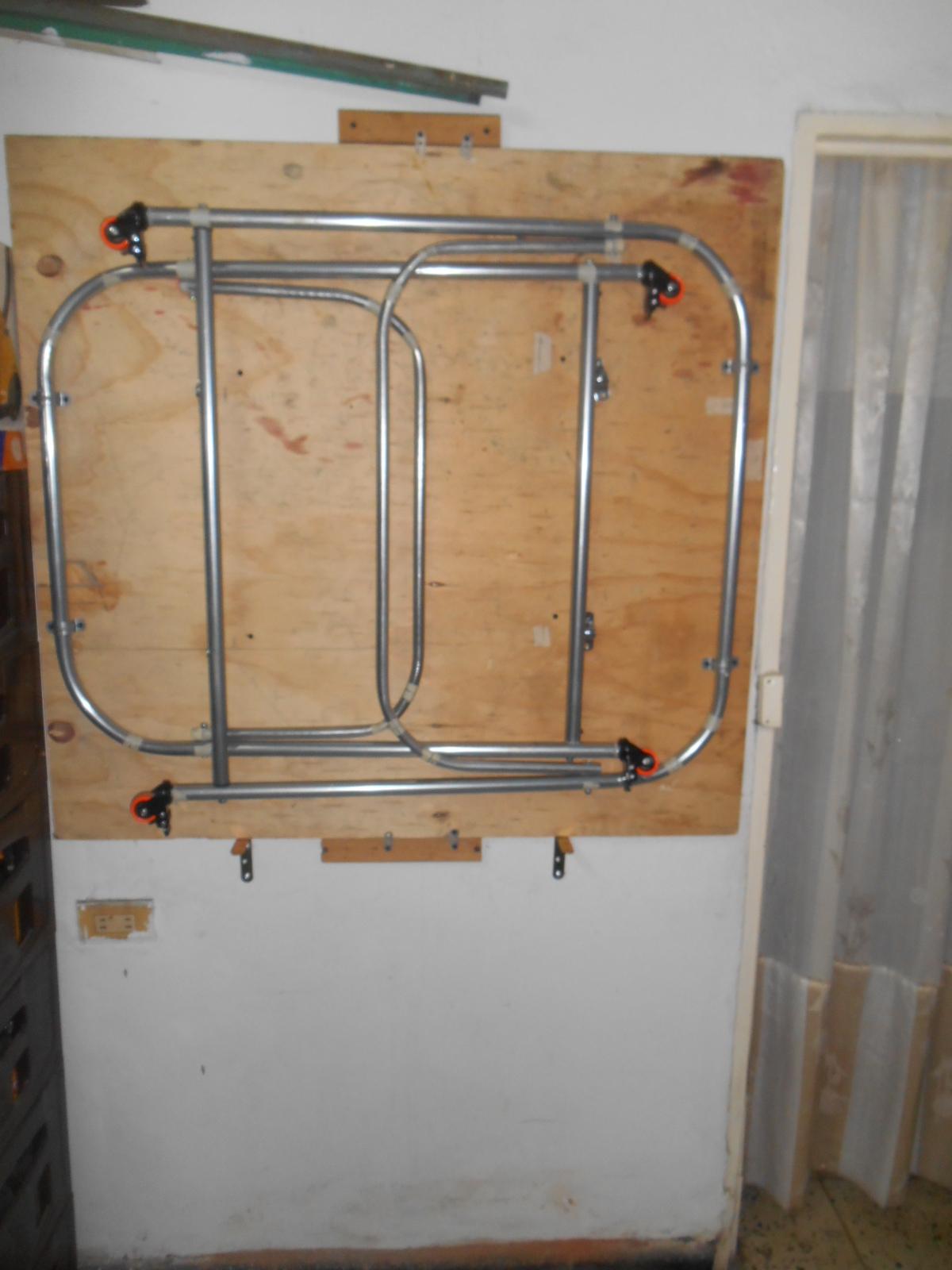

MESA CONTRA LA PARED PLEGADA
Soportes de madera para sostener la mesa a la pared.
ELEMENTOS DE FIJACION a LA PARED
Alambre para fijar las patas a la mesa y no se muevan.
TORNILLOS DE TOPE
Tornillos de fijación para que no muevan los tubos de la tabla.
POSICION DE LA MESA CUANDO NO LA UTILIZO
La mesa queda plegada al lado de una puerta.
