MESA CON PATAS FORMA RESORTES - PARCIAL

Bienvenidos visitantes,

Para poder crear una mesa a tu imaginación con un diseño , logos, letras, etc. Se necesitará estos principales ingredientes:

- FUSION 360 (software de Autodesk)

- EASEL ( software de inventables)

- Un Mouse (opcional para los que usan laptops ya que teniendo un mouse puedes dirigir mejor el puntero) - Música (es opcional, dependiendo de como te guste trabajar)

PONTE CÓMODO QUE UNA NUEVA EXPERIENCIA ESTA POR VENIR

- Registrarse en la página de Autodesk con su correo o si eres estudiante pues se necesitará un documento

(dependerá de tu lugar educativo).

- Buscar FUSION 360 en la página de Autodesk.

- Clic en " OBTENER PRODUCTO". - Se descargará el software.

- Ejecutarlo en la computadora.

- Listo para darle uso.

TUTORIAL DE COMO CREAR BOCETO FUSION 360

- Al abrir el Software FUSION 360, te saldrá una opción de "Nuevo Proyecto"

- Colocar el nombre deseado; en mi caso lo guardé con mi nombre y el nombre del curso.

- Crear carpeta para poder guardar lo que vas avanzando y encontrarlo en tu computadora.

- Por último, dar clic en " NUEVO BOCETO" (mirar el logo en las imágenes) encontrado en la barra SÓLIDO - Escoger un plano y comenzaremos una nueva experiencia.

Pasos a seguir

-Realizaremos una búsqueda en Google y colocaremos : inventables.

- Clic en la primera opción

- Se abrirá la página de inventables la cual daremos clic en " Easel"

- Clic en la opción de ingresar la cual si cuentas con una cuenta puedes ingresar directamente , pero si no tienes cuentas puedes crearte una pero lo usarás por 30 días gratis... pero si deseas trabajarlo pues se paga.

( En este caso solo se usará por 30 días)

Y así, ya se pudo ingresar .

No es cosa de otro mundo, solo seguir esos sencillos pasos.

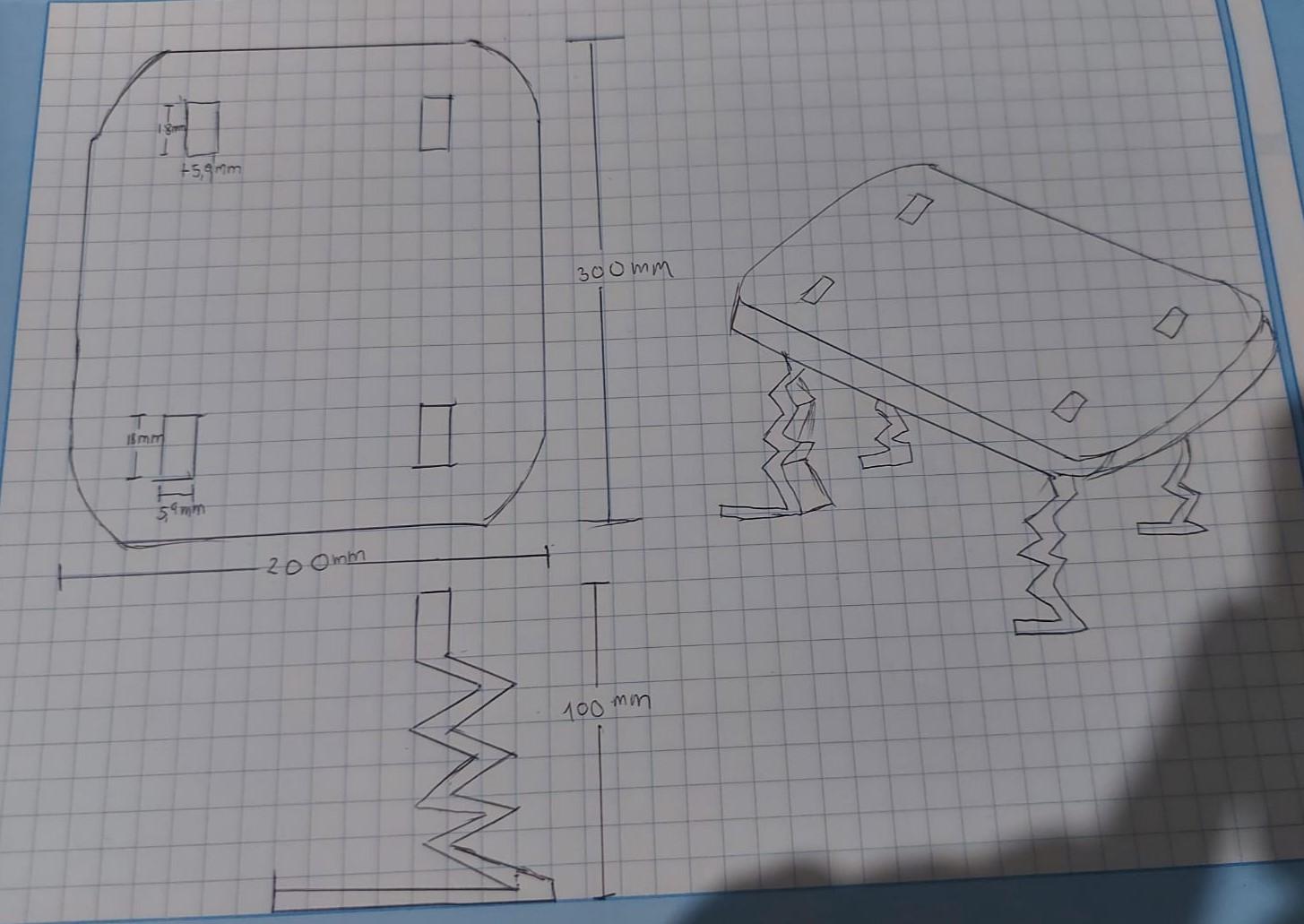

En este paso usaremos nuestra imaginación para poder realizarlo en el programa de FUSION 360, teniendo en cuenta:

- Medidas de la mesa parte superior no deben sobrepasar los 750 mm.

- Altura de patas no mayor a 300.

- Grosor en el Fusion 360 de 18 mm.

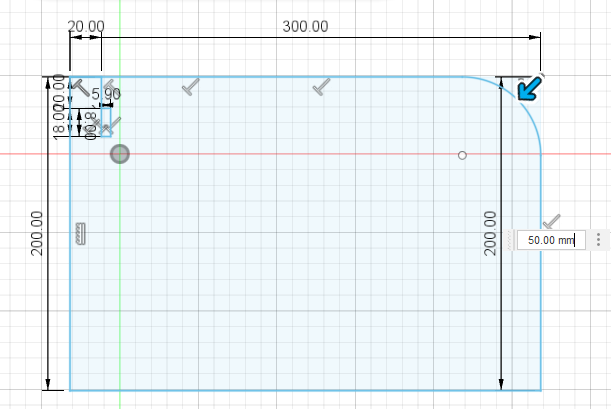

Para realizar la parte superior de la mesa seguiremos los siguientes pasos:

- Haremos clic en "nuevo boceto" y escogeremos la cara superior.

- Usaremos la herramienta polílinea para poder da medida en este caso se formó un rectángulo de 300 de largo y 200 de ancho.

- Para los huecos tendremos que realizar líneas en las esquinas buscando referencias donde colocarlo, en este caso los huecos son de medidas de 18 mm de base y altura de 5.9 mm. Con una distancia de 23 mm para cada esquina.

- Usaremos la herramienta de "empalmar" y comenzaremos a empalmar las esquinas de la mesa.

- Clic en " terminar boceto".

- Usaremos la herramienta de "extruir", dándole un grosor de 18 mm..

- Por último, usaremos la herramienta de "Aspecto" , usaremos el diseño de la carpeta llamada Madera y clic en el color cerezo.

Para realizar la parte superior de la mesa seguiremos los siguientes pasos:

- Haremos clic en "nuevo boceto" y escogeremos la cara frontal.

- Usaremos la herramienta polílinea para poder dar medida de 100 mm a las patas.

- Realizaremos una línea desde el punto de arriba hacia abajo con una medida de 18 mm ya que será el grosor que tiene la mesa para poder encajar con las patas.

- Siguiendo con la herramienta línea trataremos de formar como 3 triángulos con lo que sobra de la medida de la pata con una medida de 20.5 mm.

- Llegando a la base pues haremos una base de 50 mm ya que la mesa debe sostenerse con bases largas y gruesas.

- Clic en " terminar boceto".

- Usaremos la herramienta de "extruir", dándole un grosor de 18 mm..

- Por último, usaremos la herramienta de "Aspecto" , usaremos el diseño de la carpeta llamada Madera y clic en el color cerezo.

Para poder ensamblar la parte superior de la mesa y patas de la mesa , se debe crear un nuevo documento, guardar el documento y seguir los siguientes pasos:

- Una vez guardado el nuevo documento pues observaremos a los documentos ya guardados , encontradas a la mano izquierda de vista.

- Al documento parte superior de la mesa daremos clic derecho y clic en "insertar en el diseño actual". Se irá agregando al nuevo documento.

- Realizaremos el mismo procedimiento con la pata de la mes ( repetir 4 veces).

- Dirigirse a la barra de herramientas y clic en " ensamblar ". Aparecerá más opciones , la cual se dará clic en "unión".

- Una ventana a la mano derecha aparecerá, la cual te indicará que se puede unir mediante aristas, puntos o esquinas. La cual usaremos unión mediante aristas.

- Mediante las aristas en la parte media, vamos juntándolos la cara A y la cara B (debes buscar la manera de que se inserten de manera correcta , que no sobre a ningún lado o se vea desigual).

- Ya ensamblado todas las partes de la mesa, terminamos nuestra mesa color cerezo.

Si deseas colocarle un fondo se debe seguir estos pasos:

- A la mano izquierda de la barra de herramientas, encontraremos una opción que tiene el nombre de "Diseño".

- Clic en Diseño y aparecerán más opciones , la cual nos dirigimos a la opción de "Renderizar" y dar clic.

- Dar clic en la opción de "Configuración de la escena" y aparecerá una ventana a la mano derecha.

- Clic en la opción de " Biblioteca de entornos" y aparecerá bastantes diseños de fondo tanto lo más habituales o por descargar nuevos diseños.

Cuando este abierto con tu cuenta el software EASEL, seguiremos los siguientes pasos para poder plasmar un dibujo y si deseas algo escrito.

-Para el nombre o texto que se desea se pondrá clic en la barra de menú el símbolo en forma de T (TEXTO), ya de ahí te saldrá una sub- barra donde podrás escribir lo deseado como también editar el tipo de letra, tamaño, etc.

- Para agregar una imagen que se desea se pondrá clic en la barra de menú el símbolo en forma de un flecha saliendo de un cuadradito (IMPORTAR), seguido podrás importar tus imágenes tanto como en formato dxf , imagen , desde sitio web, etc. Usaremos en este caso una imagen de Mickey ( ya dependerá de que personajes desees o diseños)..

OJO: Modificar el tamaño de la mesa según tu mesa en mi caso fue de 300 mm x 200 mm.

Empiezas a modificar según el estilo que vas deseando moviendo la imagen y el texto. O ir agregando más textos o imágenes.

MARCA UN ESTILO....
