MESA CNC CREATIVA_PC2

Buen día, esto es un proyecto de la universidad donde pondremos a práctica dos aplicaciones que realizan varias funciones.

La exposición es una mesa innovadora y creativa con diseños, cumpliendo los requisitos básicos de medida, proporción y leyes de física, como es evitar la flexión y pandeo, para lo cual se hicieron 3 piezas para la mesa.

En este instructable vamos a ver los pasos de cómo realizar una mesa con 3 piezas de diseño, donde se va a ensamblar y exportar a otra aplicación donde se hará el delineado y cortes de la mesa para realizar el armado.

Los materiales que vamos a necesitar son dos aplicaciones que es fusion 360 e Inventables Easel.

papel y lapiz para realizar nuestro boceto con las medidas

Para ello necesitamos crearnos cuentas del fusion 360 y esperar la aprobación en el caso de licencia educativa, esta aplicación servirá más que todo para hacer la mesa en 3D con los formatos y medidas mediante bocetos.

La otra aplicación servirá para los cortes, grabación y algún diseño que queramos agregar, en esta también se requiere una cuenta.

Presionamos crear boceto y escojemos el plano superior

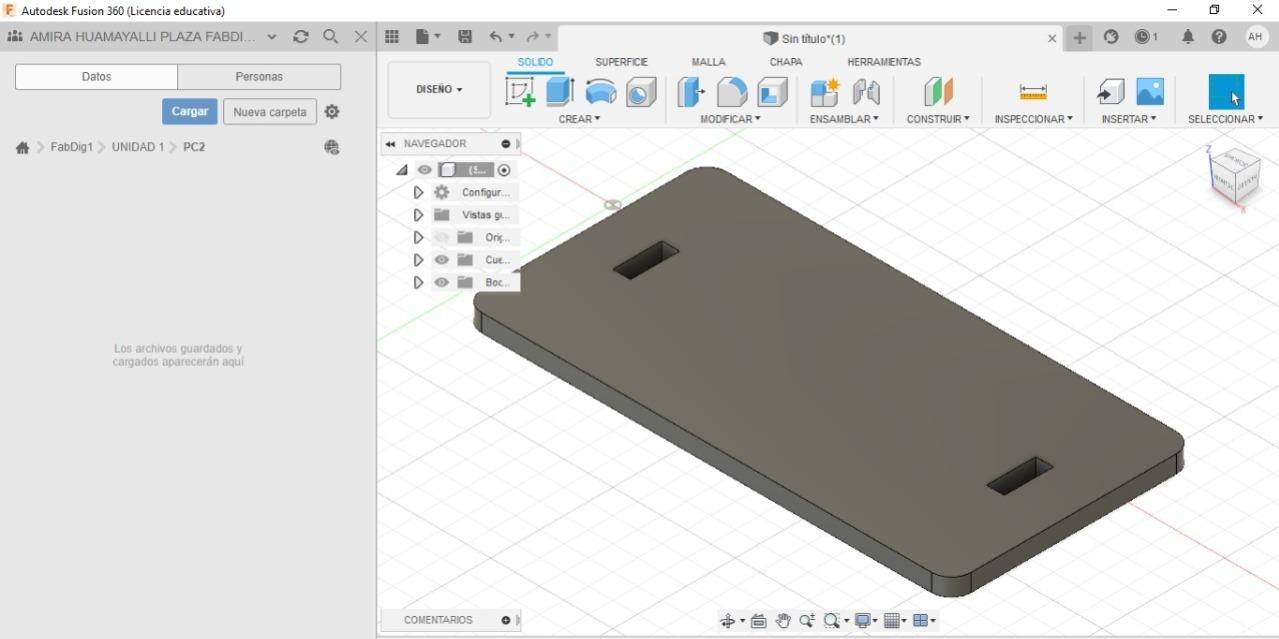

En la parte superior en crear se escoje la opción línea y empezamos a realizar nuestro boceto. Las medidas es de un rectángulo de 500 de largo y 250 de ancho con 0 de inclinación.

Para poder crear los cortes donde se unirá con las demás piezas, en las líneas verticales tenemos que posicionar un punto medio que se fijará un triángulo, ahí haremos una línea, después se pasará a la opción de crear un rectangulo pequeño de 50 x 18 mm que será la cavidad hueca para la unión de las piezas.

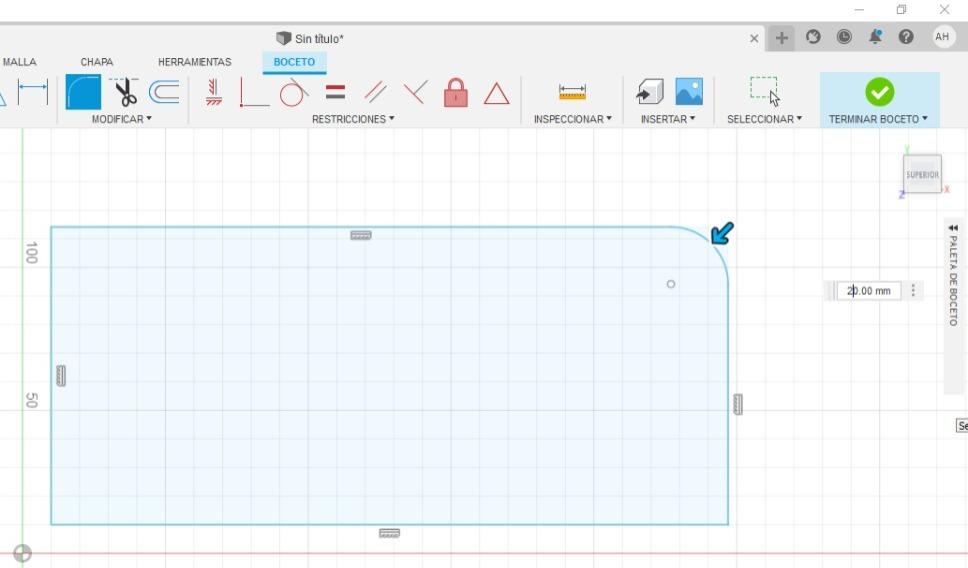

Para hacer un mejor diseño haremos empalmes en los costados de 15.00 y se tiene que escoger la opción empalme después clickear cada una de las 4 esquinas y guardamos el proceso.

Creamos un nuevo slide y presionamos crear boceto y escojemos el plano lateral.

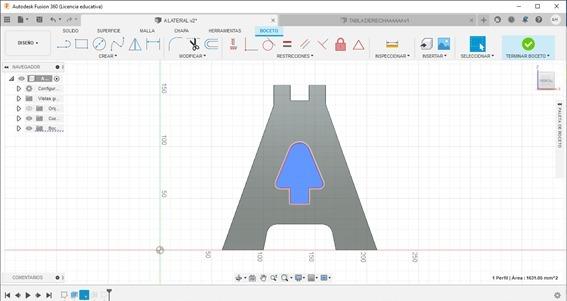

En la parte superior en crear se escoje la opción línea y empezamos a realizar nuestro boceto. Las medidas de la pieza que se interseca es de 50.00 mm de largo con una altura de 18.00 mm, luego 130.00 de largo con inclinacion de 50.00 de largo y 40.00 para el ancho de las patas. 25.00 de alto en ambos lados y cerramos la forma. En la parte media posicionamos triangulo con intersección de 35 mas el radio de 10, al que agregamos un espacio hueco de 15 de profundidad con 18.00 de ancho para poner unir con la otra pieza.

Para hacer un mejor diseño haremos empalmes en los costados de 4.00 y se tiene que escoger la opción empalme y clickear cada una de las 2 esquinas en los costados del triangulo hueco y 10.00 en la parte superior del triángulo, guardamos el proceso.

Creamos un nuevo slide y presionamos crear boceto y escojemos el plano frontal.

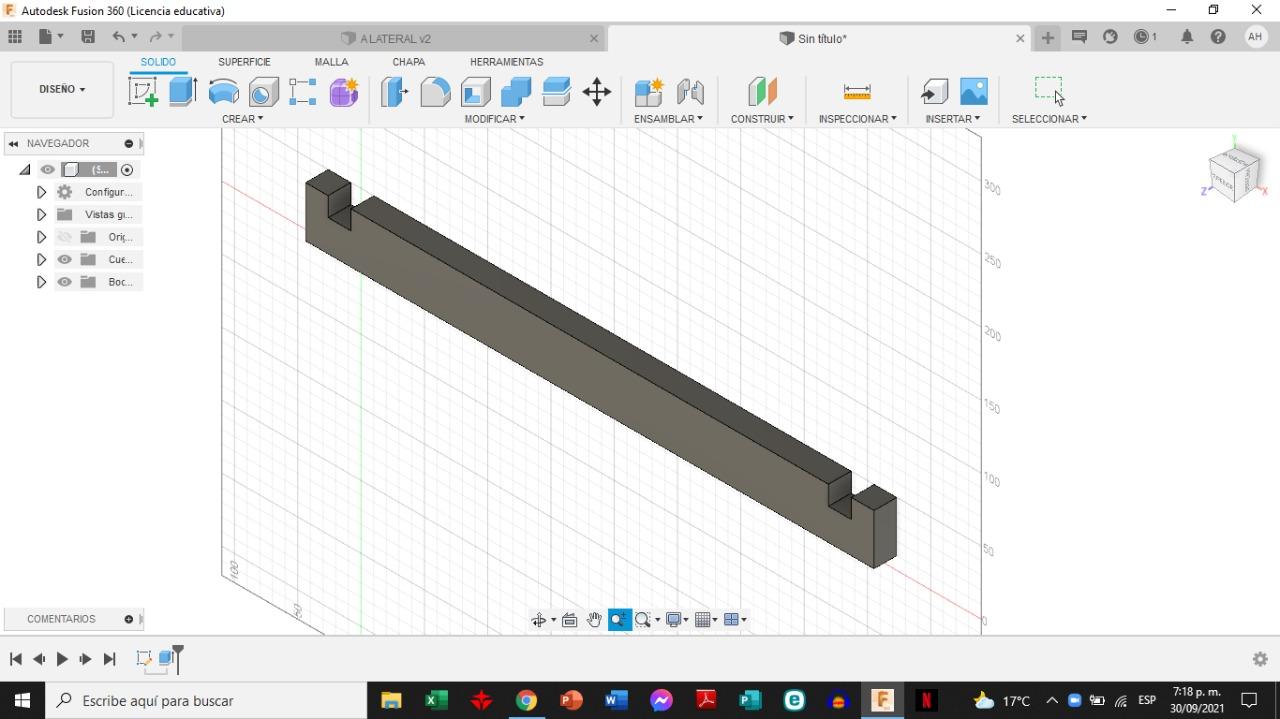

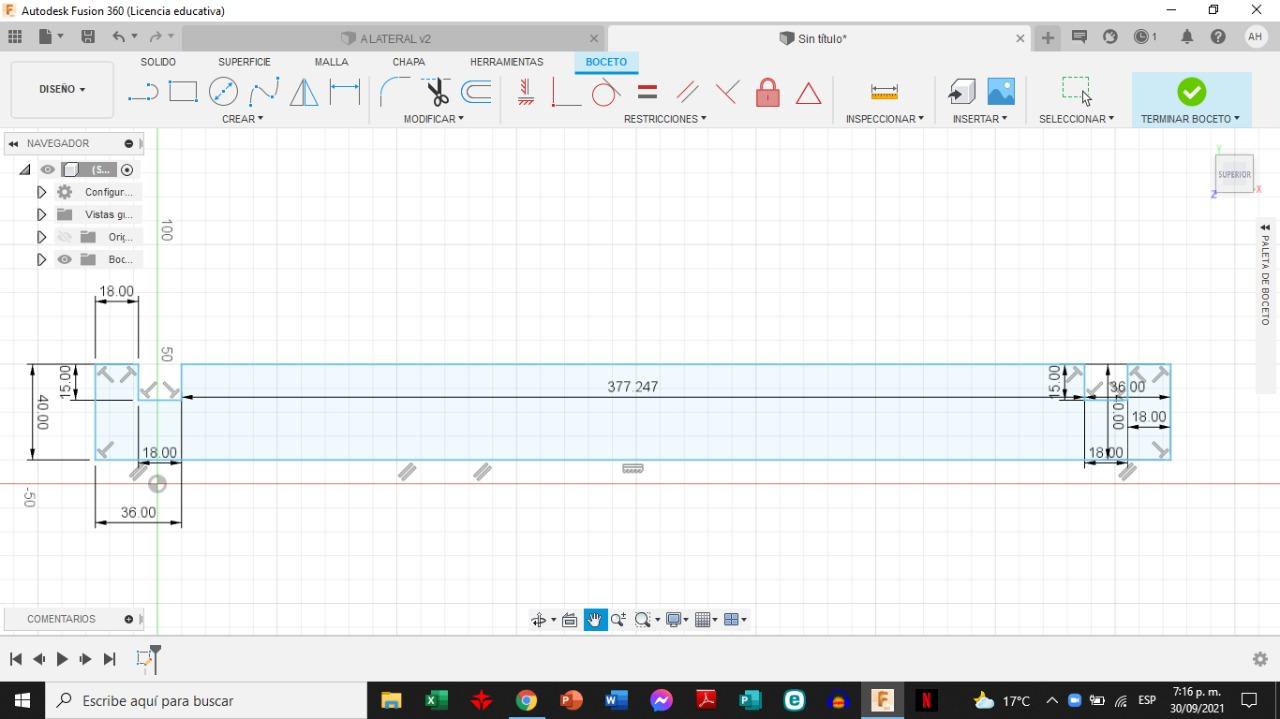

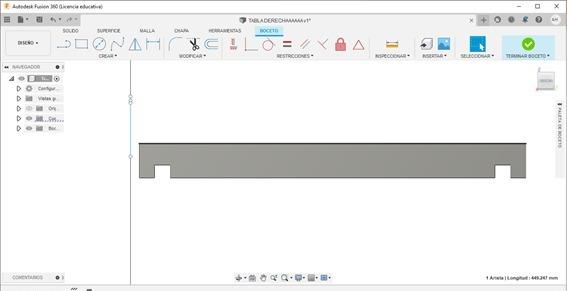

En la parte superior en crear se escoje la opción línea y empezamos a realizar nuestro boceto. Las medidas de la pieza es de 449.247 de largo luego 40 mm ancho con dos dientes de 18x15 mm en los lados y unimos el boceto.

Una vez terminado los bocetos,tenemos que escoger extruir y le agregamos 18.00 mm de grosor, tenemos que repetir este paso en las 3 piezas realizadas.

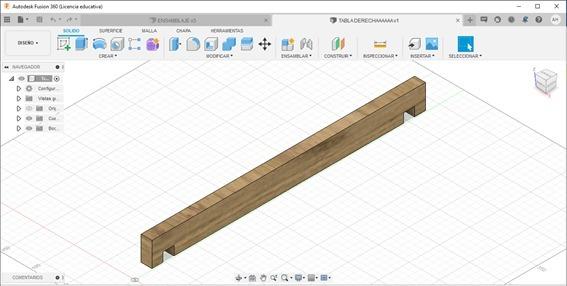

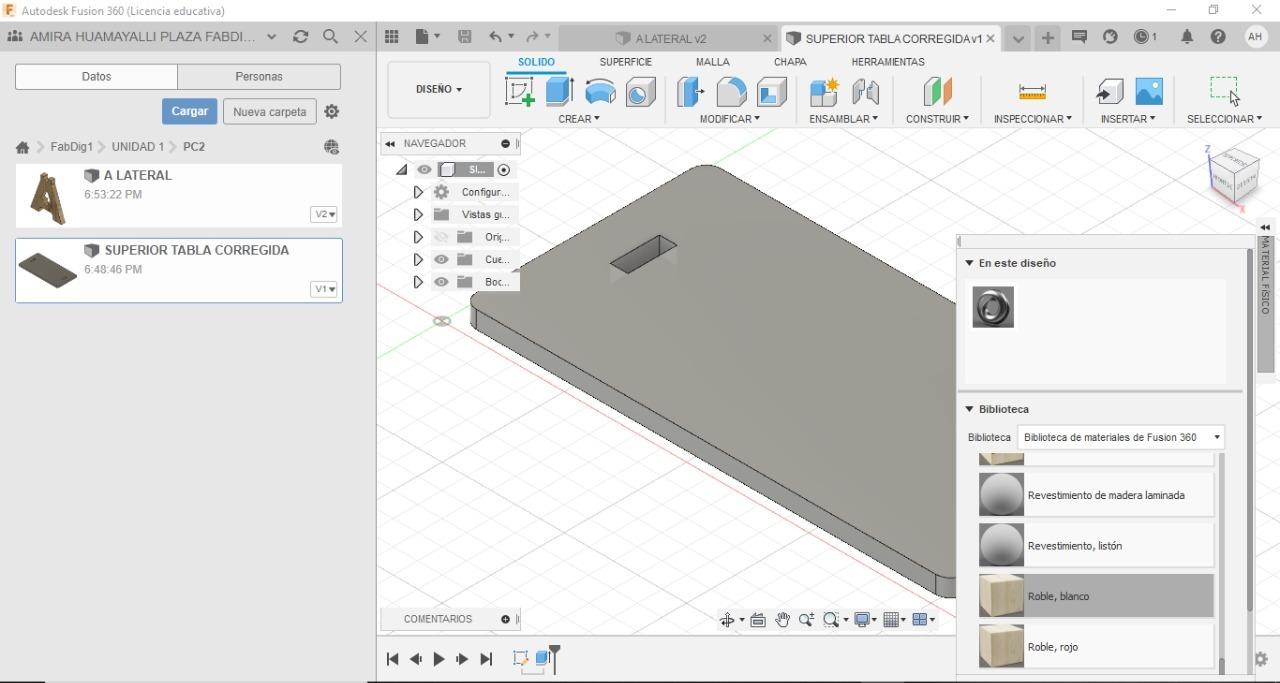

Poner modificar en la parte superior y bajar donde dice aspecto, ahí escogeremos en la parte de abajo el material con el que queramos trabajar, en mi caso madera de roble blanco y así modificar las 3 piezas de la mesa, al final guardar todo el proceso.

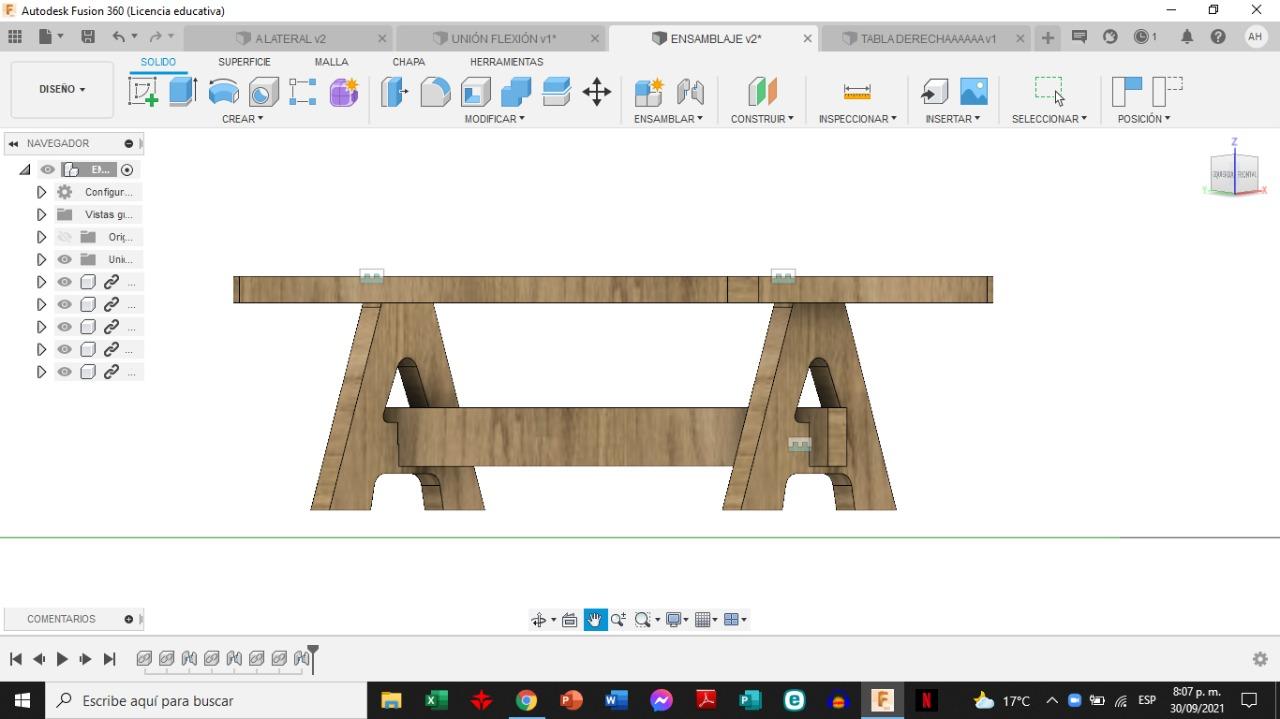

Para el ensamblaje necesitamos unir todas las piezas, para ello se crea un nuevo diseño y se exporta la Tabla superior, las piezas en forma de A y la tabla de uión entre ellas. Para unir las piezas tenemos que escoger la opción ensamblar y unión en la parte superior, ahí aparecerán dos componentes donde se escoge las aristas medias de las caras para que encaje correctamente.

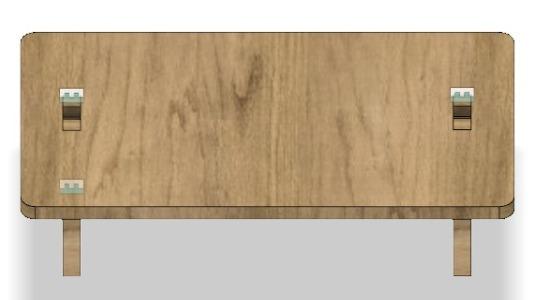

Unir la tabla superior con la PATA A1 escogiendo las aristas medias para que encaje, después exportamos de nuevo la PATA A2 y la movemos hasta una distancia cercana al espacio hueco izquierdo de la tabla donde ensamblaremos las aristas medias.

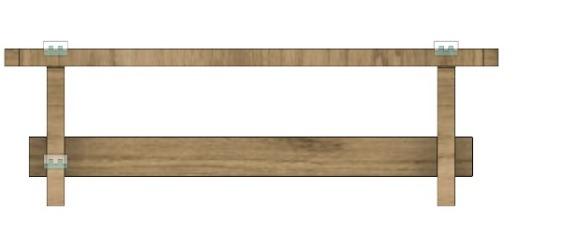

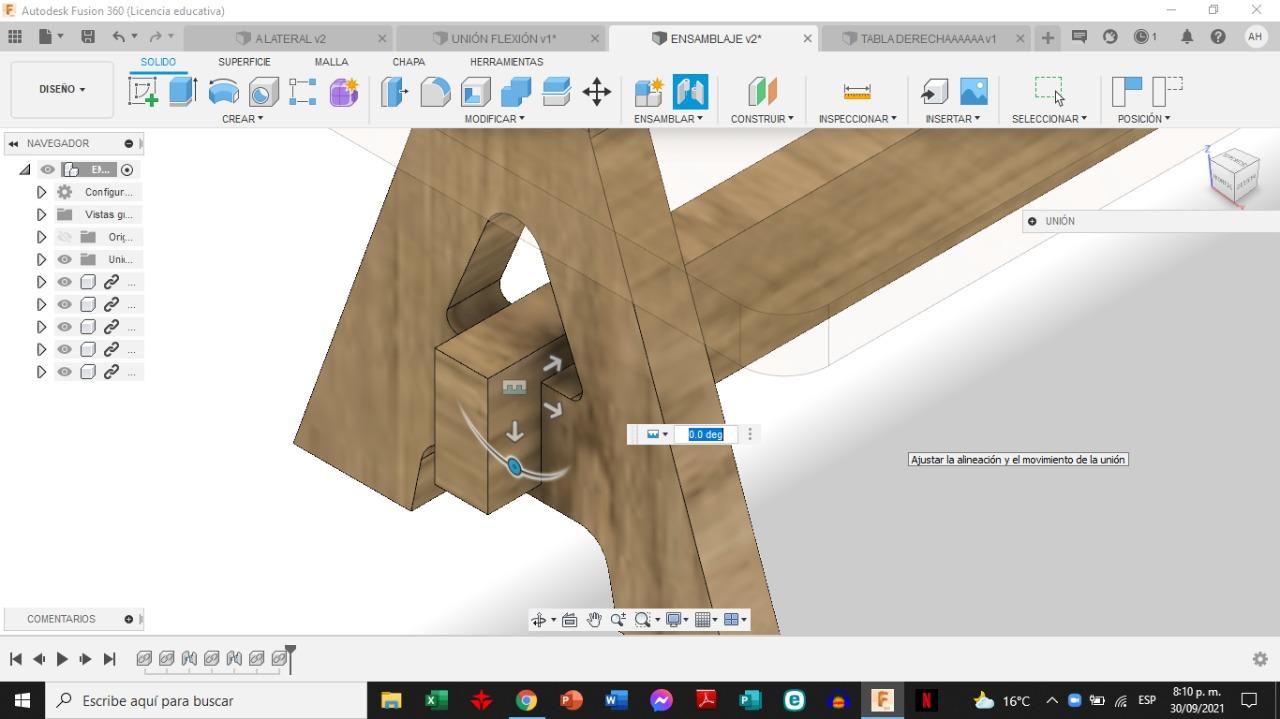

Agregamos la pieza que une las dos patas A y la unimos con una de ellas. Hay que tener cuidado como ensamblar al escojer las aristas medias para que encaje bien.

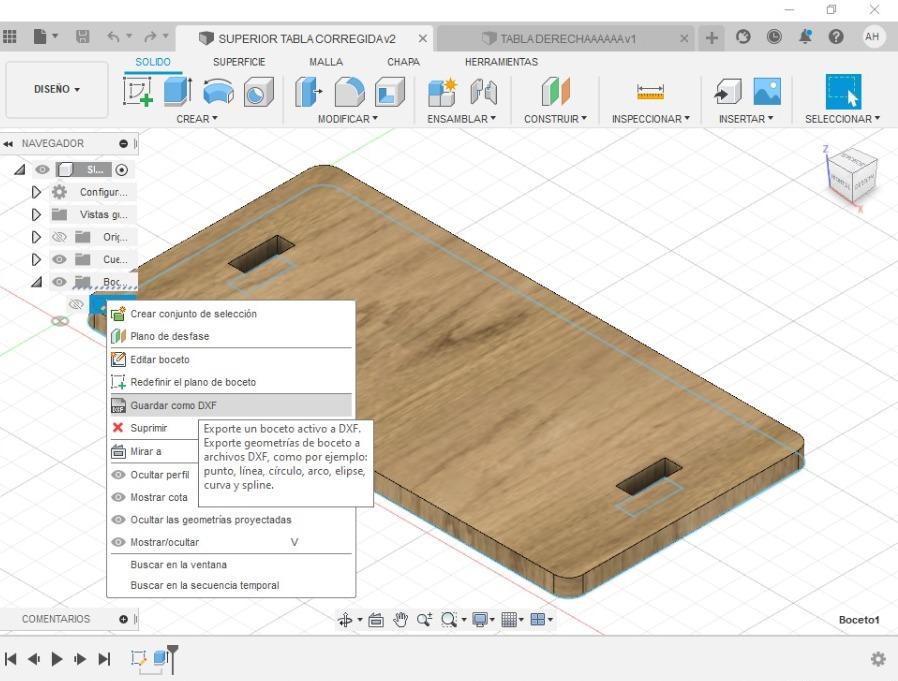

Para el guardado necesitaremos abrir los 3 slides que usamos para los bocetos y en la parte de navegador hay un archivo que dice bocetos, hacemos clic y aparecerá los bocetos realizados, tenemos que escoger el último boceto que salga y hacemos click derecho en guardar como dxf.

Para poder hacer el diseño presionamos birch plywood donde colocaremos las medidas de nuestro tablon que es de 500x250 mm y donde dice enable tiling poner la opción no.

En este caso, en la parte izquierda te dan varias opciones donde presionaremos T de texto y escogeremos la caligrafía que mas nos agrade, tener en cuenta que algunas tipografías no son aptas para el corte debido a que son muy delgadas.

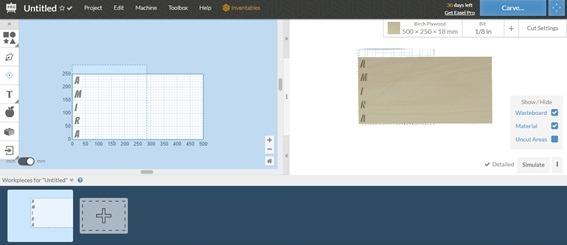

Procedemos a colocar nuestro nombre en forma vertical y guardamos el proceso.

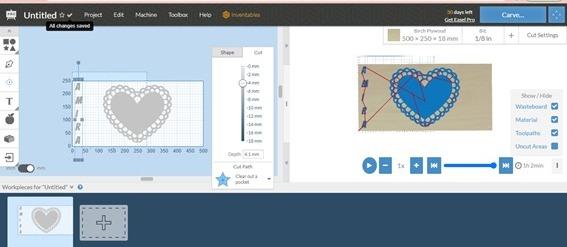

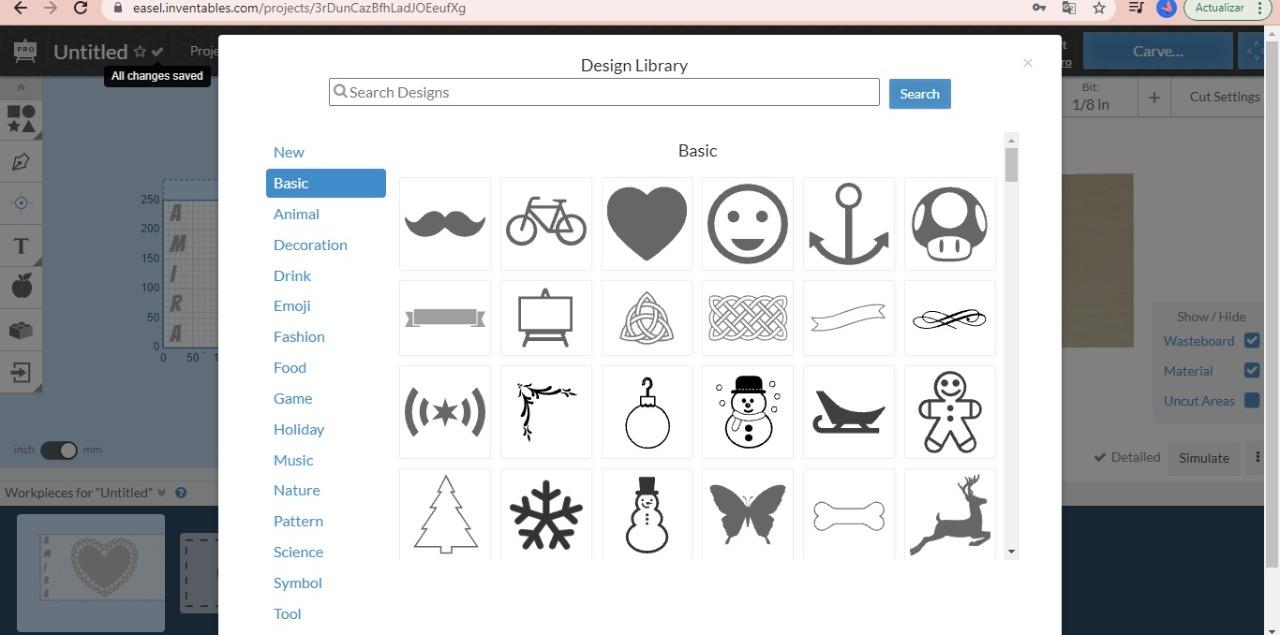

En la parte izquierda te dan varias opciones donde presionaremos la manzana de Pro desing library y escogeremos el diseño o dibujp que más nos agrade. una vez clickeado nos dara opciones de dibujo dentro del que escogiste y solo faltaria escojer y agrandar hasta el tamaño que se desee.

Para este proceso en la parte izq de nuestro dibujo nos aparecerá la opción de cut donde pondremos de 1 a 2mm para el delineado, acabado eso, se procede a activar el simulador en la parte derecha.

En el caso de las patas y tabla que une las patas de la A el corte sería de 18 mm ya que ese es nuestro grosor de material, acabado eso, se procede a activar el simulador en la parte derecha.
