MAGIC RACK - Rangement Pour Scies Manuelles

Bricolant depuis une soixantaine d’années dans divers ateliers, je n’avais jamais trouvé de solution satisfaisante à un problème simple, celui du rangement des scies à main.

Le cahier des charges est relativement simple :

- accessibilité des scies,

- sécurité de manipulation et efficacité

- encombrement raisonnable et optimisé

Ayant observé un système de rangement de balais dans un magasin de bricolage, l’idée m’est venue d’en détourner le concept et d’en tenter l’application à mon rack de scies.

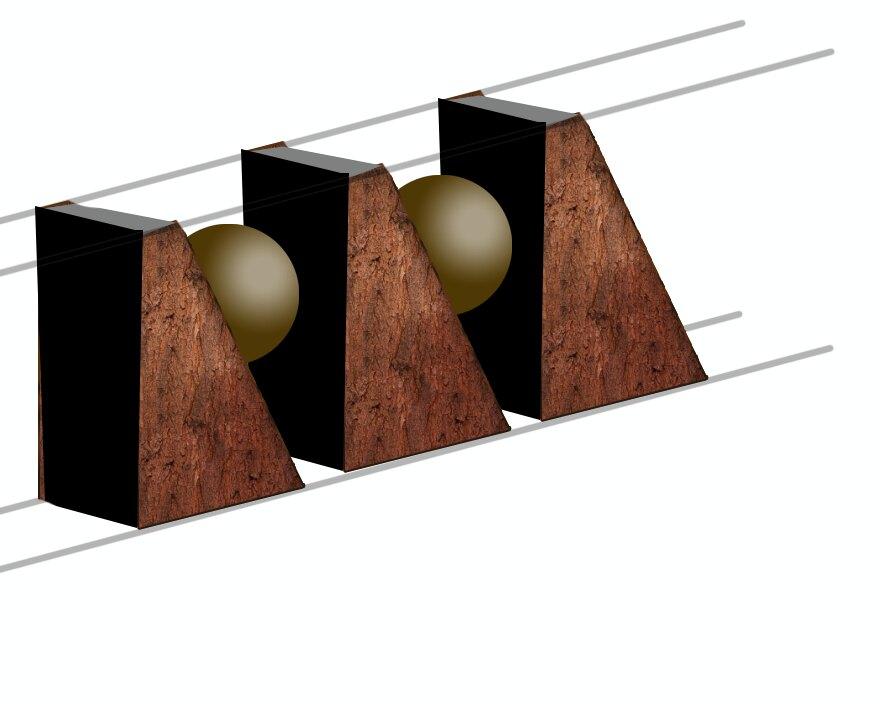

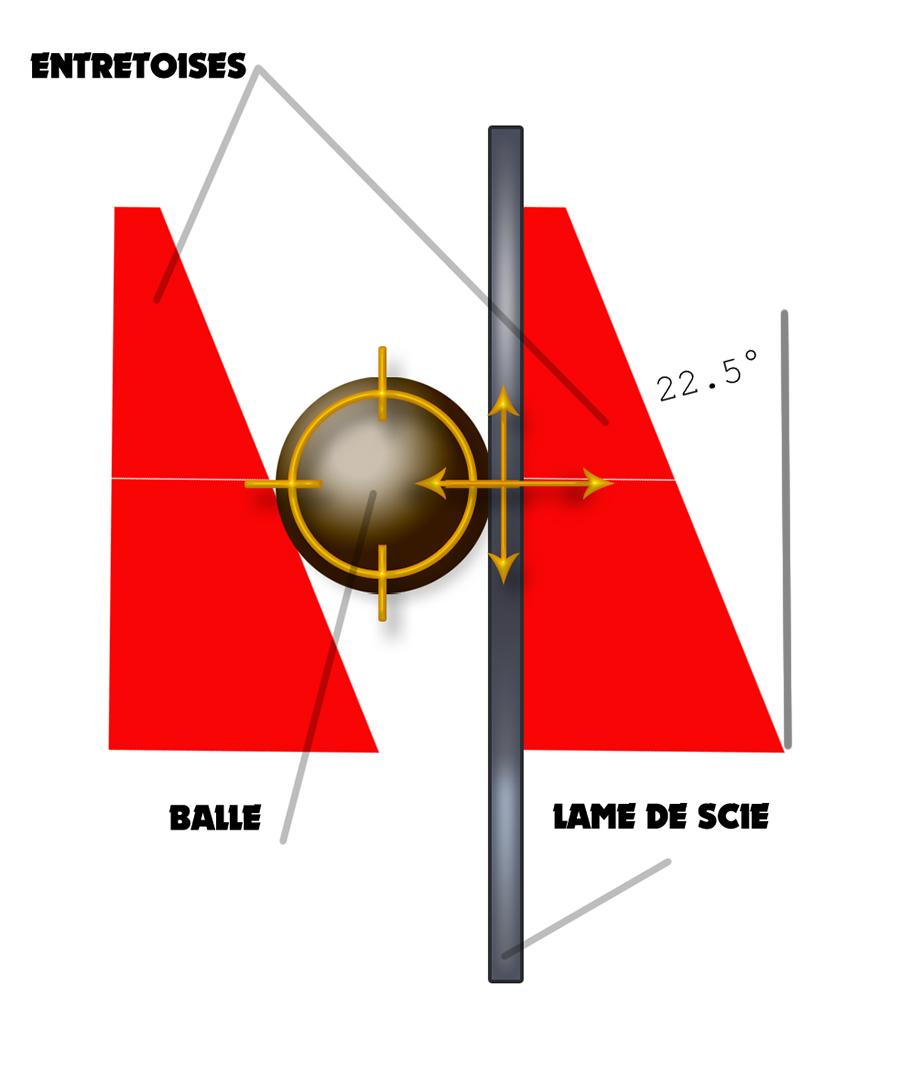

Le principe en est simple, comme le montre le schéma ci-dessous.

Positionnée dans son emplacement de rangement, la lame de scie tirée vers le bas par son propre poids, se retrouve immobilisée entre la butée en bois et la balle en rotation.

Une simple pression vers le haut suffit à libérer la lame. La réalisation est simple, peu onéreuse et le résultat se révèle efficace quelque soit le modèle de scie manuelle.

POUR UN RANGEMENT DE 8 SCIES

• Tasseau type lambourde section 45 X 75 mm
• Deux planches ( bois ou MDF) 75 X 600 mm - épaisseur 10 / 15 mm
• Colle vinylique
• Adhésif double faces
• Huit balles en matériau synthétique (type balles à rebondissement - magasin de jouets / balles de squash usagées - magasins de sport, club ) diamètre entre 35 et 40 mm
• Vis 4 X 30 mm

OUTILLAGE

• Scie égoïne, scie japonaise
• ou scie radiale à onglet (idéal pour ce genre de projet )
• Crayons, feutres, cutter
• Réglet métallique, équerres
• Abrasifs, cales à poncer
• Perceuse, visseuse
• Tournevis
• serres joints
• Niveau à bulle

Comme entretoises, il y a 8 pièces de 75 mm sur 65 mm biseautées à 2°5 et une tranche de lambourde de 20 mm d'épaisseur pour l'extrémité.

Cette phase du projet est grandement facilitée par l'utilisation d'une scie radiale électrique. En effet le repérage de l'angle de coupe est en général automatisé à 22°5. Mais avec une équerre réglable, une équerre standard, un réglet et une scie égoïne, on peut obtenir un résultat très correct.

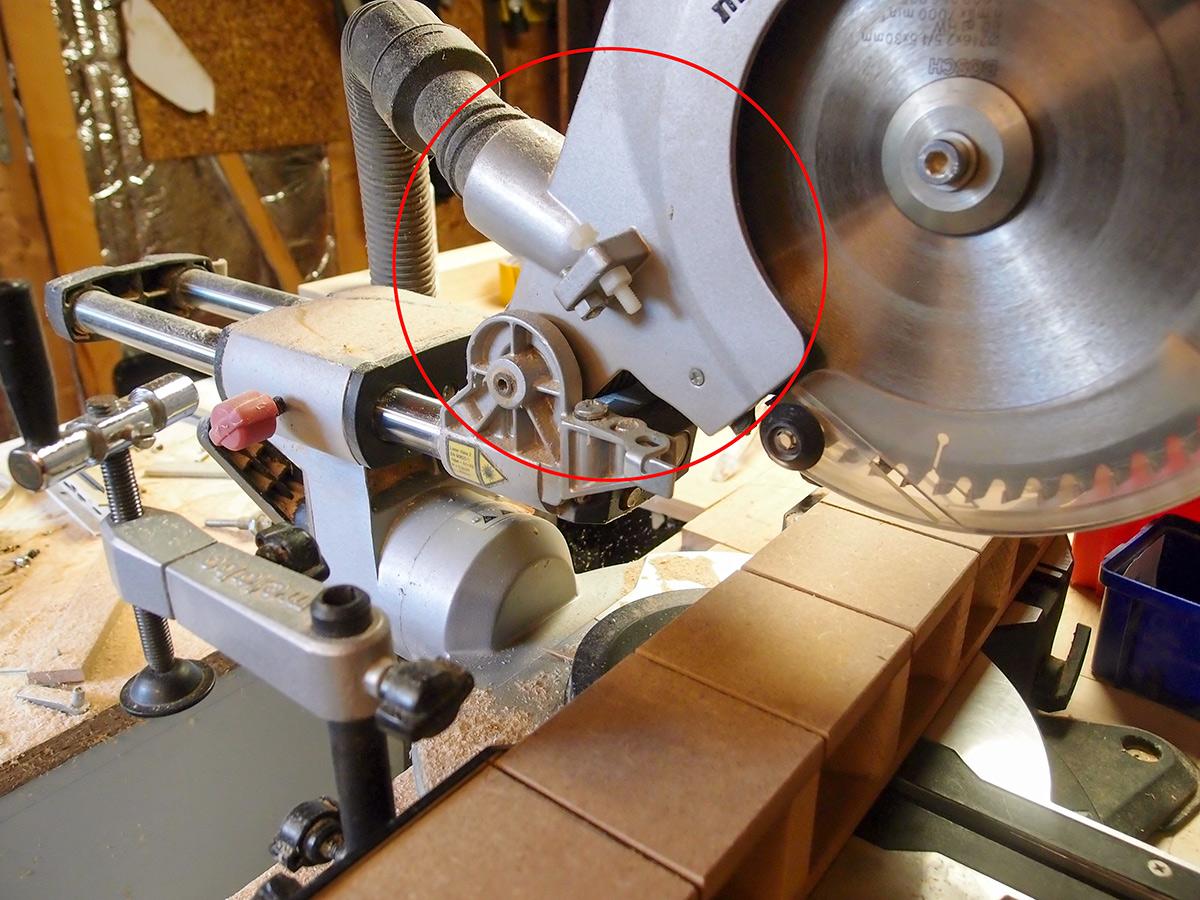

En cas d'utilisation d'une scie radiale, j'ai effectué mon tracé avec un feutre de 2 mm (épaisseur de la lame de scie) et j'ai découpé sur le trait en suivant le guide laser

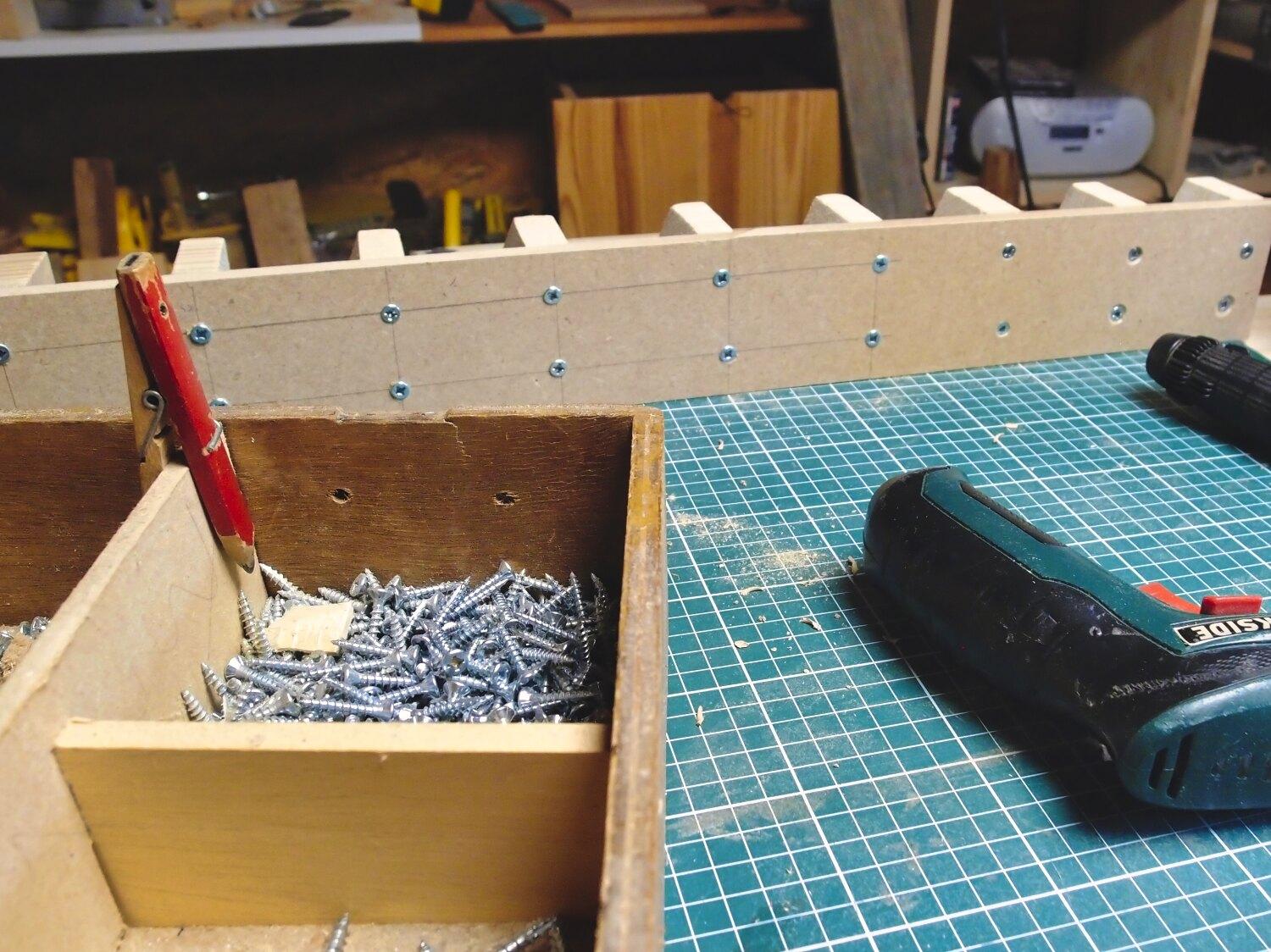

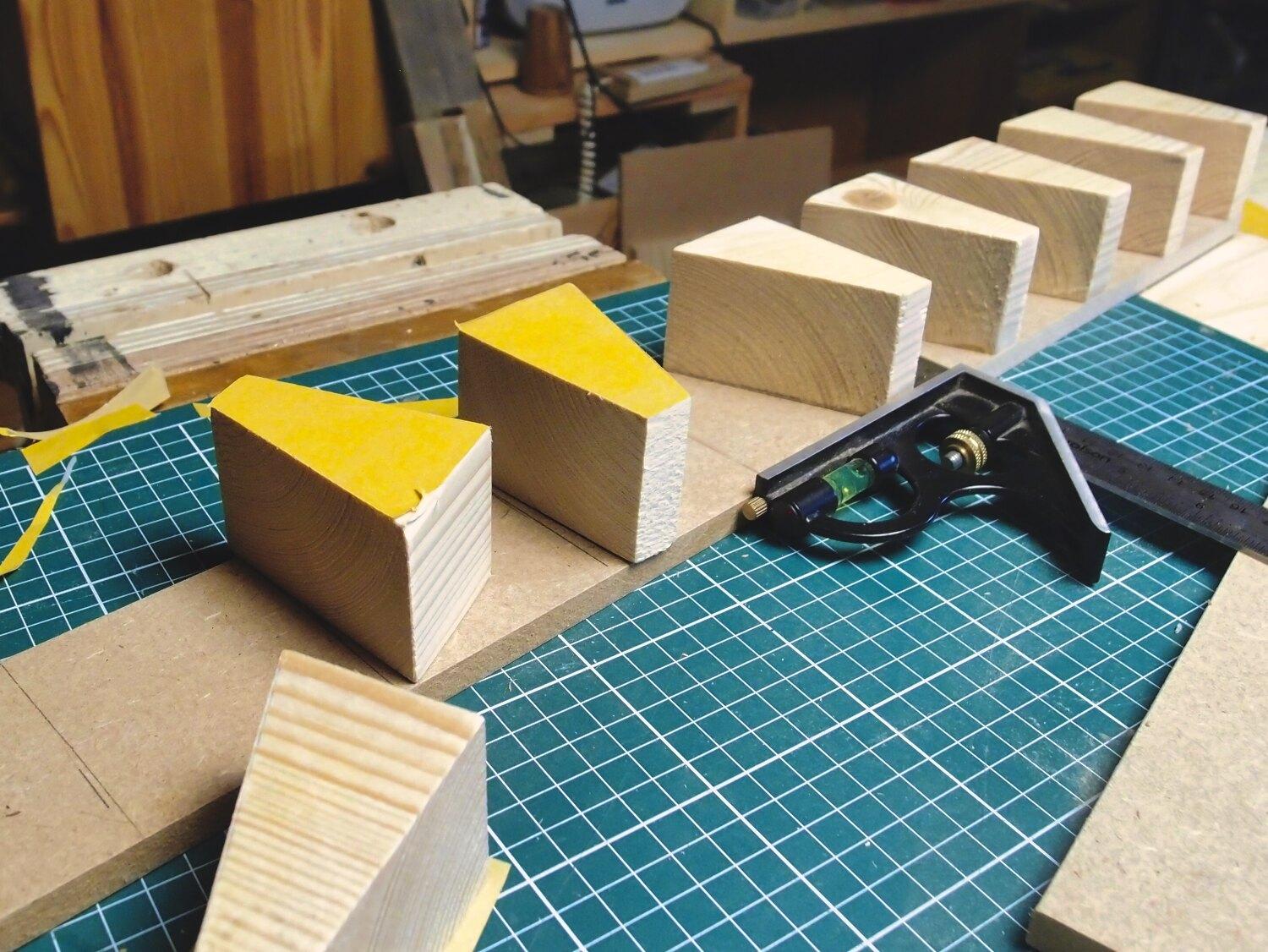

Sur la planche postérieure, qui sera donc fixée sur le mur, j'ai tracé une ligne perpendiculaire tous les 70 mm en partant de la gauche. Après avoir garni la face postérieure de chaque entretoise d'une couche de double face, je les ai fixé en me guidant d'une équerre. Une fois collées, j'ai pu retourner d'un bloc les entretoises et la planche postérieure. J'ai pré percé la planche arrière en regard des entretoises et vissé l'ensemble.

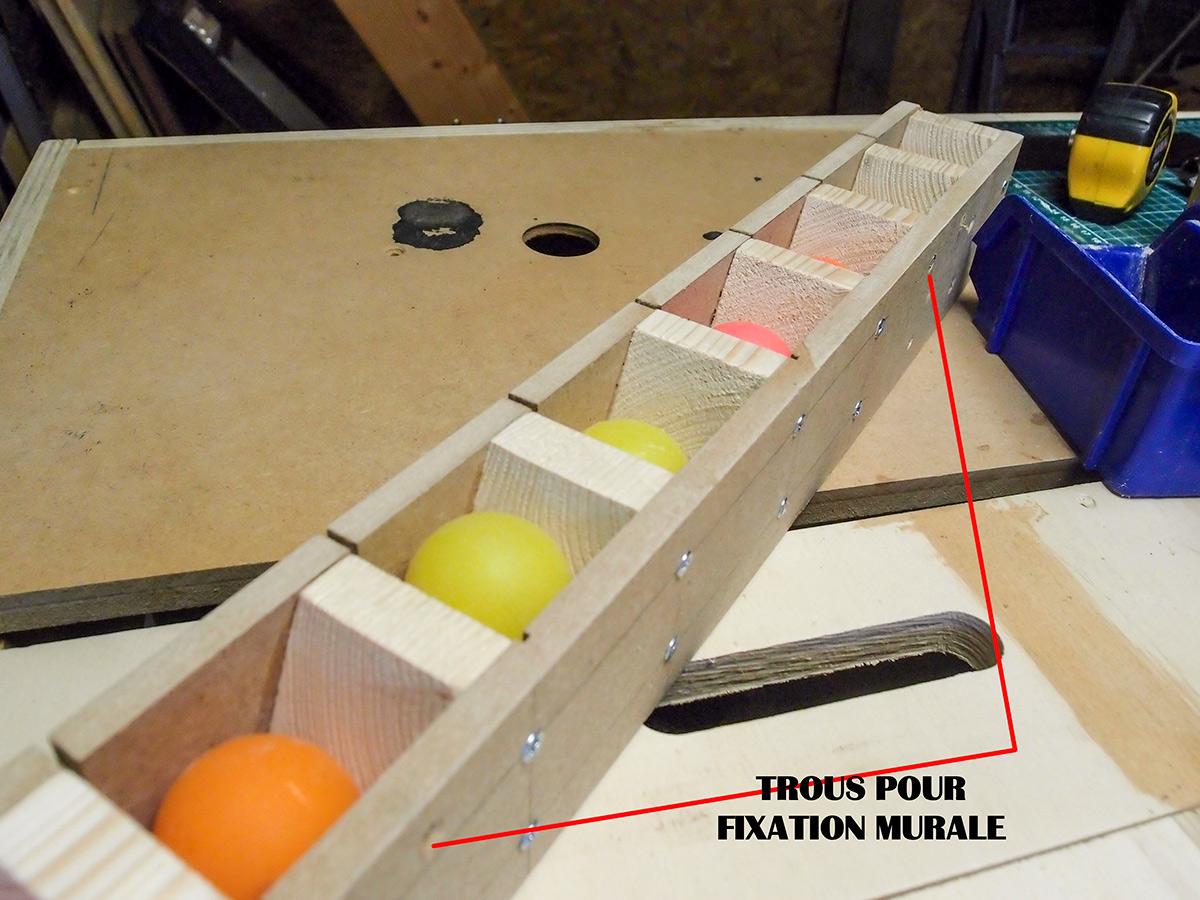

A ce stade, penser à prévoir 2 trous dans la planche postérieure pour la fixation du rack.

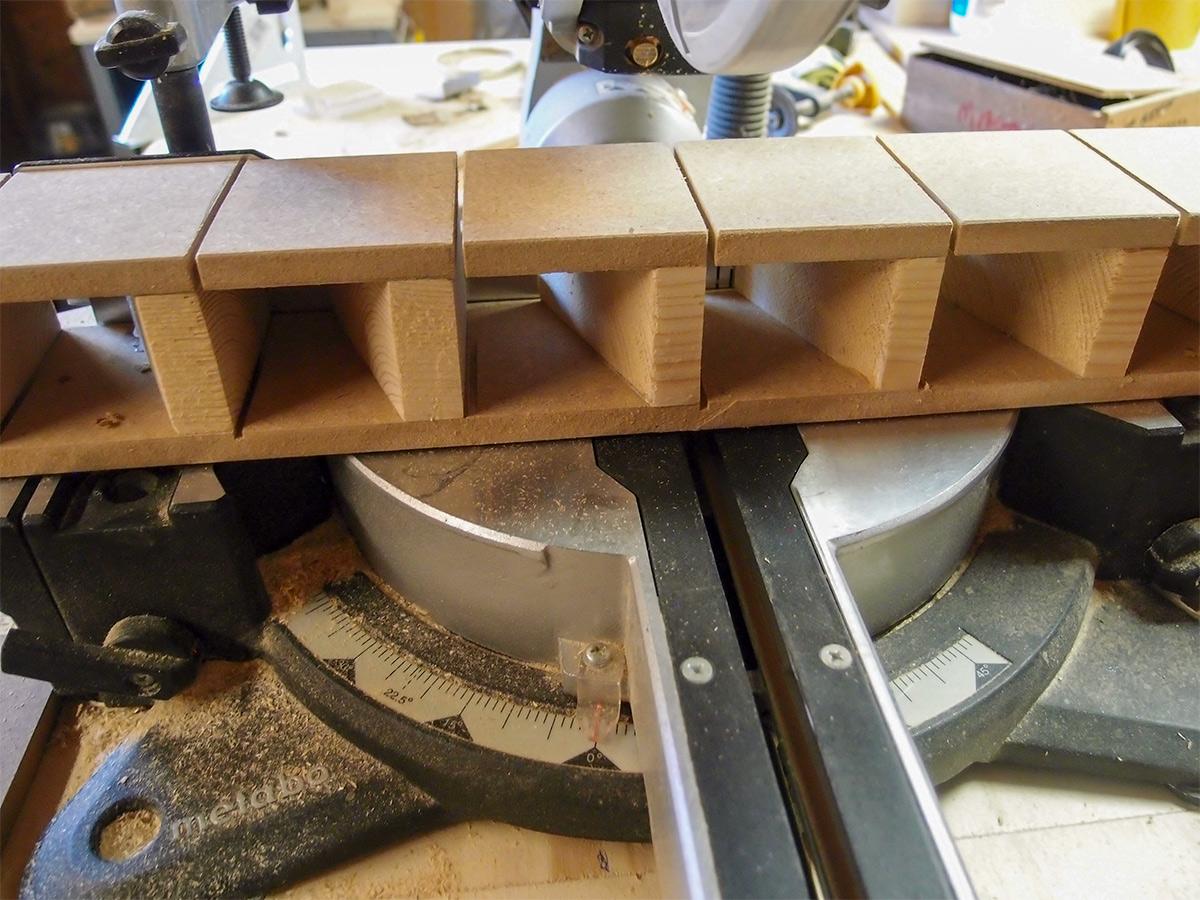

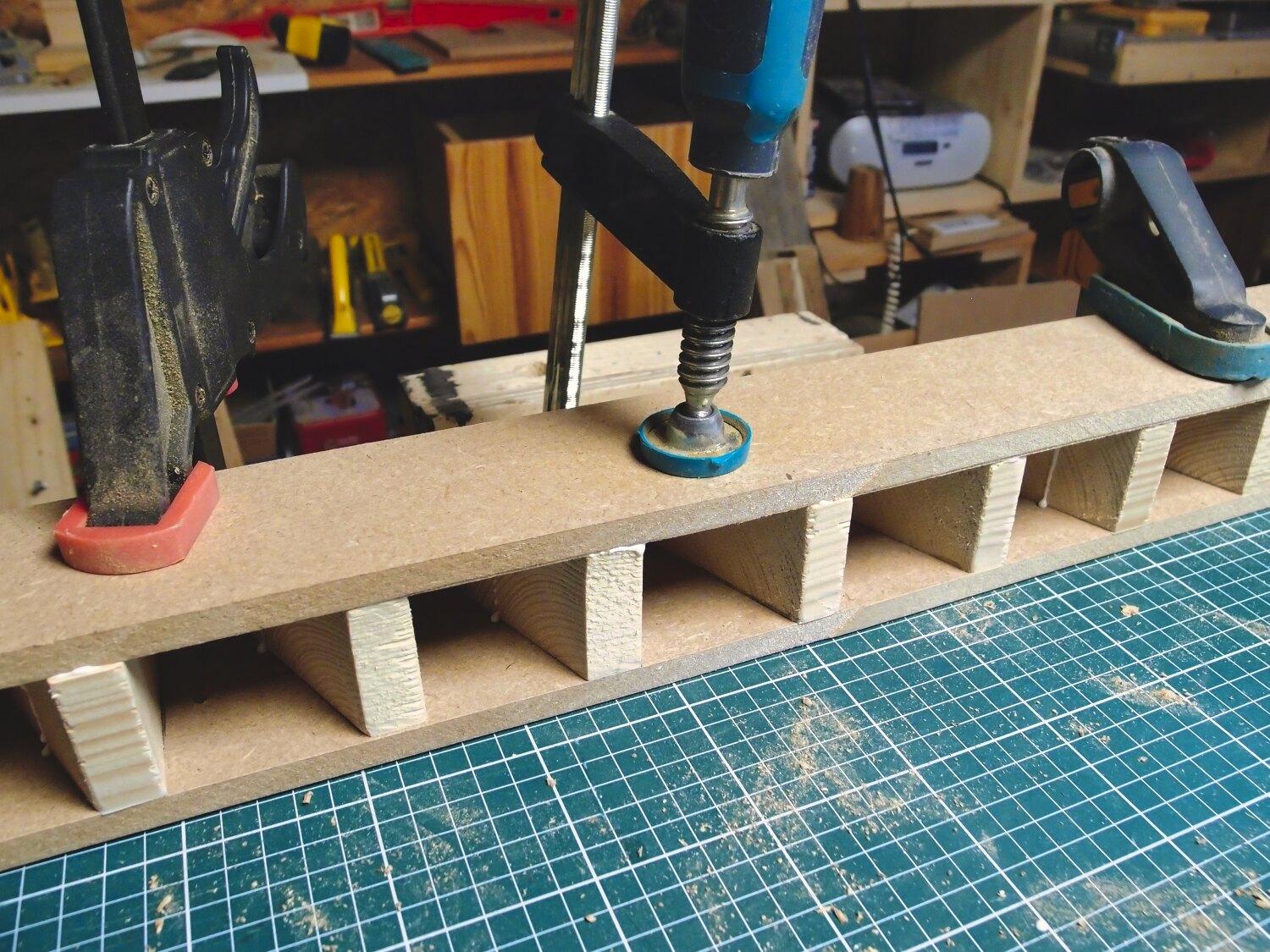

La face antérieure des entretoises est enduite de colle puis recouverte de la planche antérieure et le tout pressé par des serres joints. Le collage étant sec, la phase de découpage va être effectuée avec la scie radiale en bloquant la profondeur de la hauteur de la planche de fond (réglage de la lame)

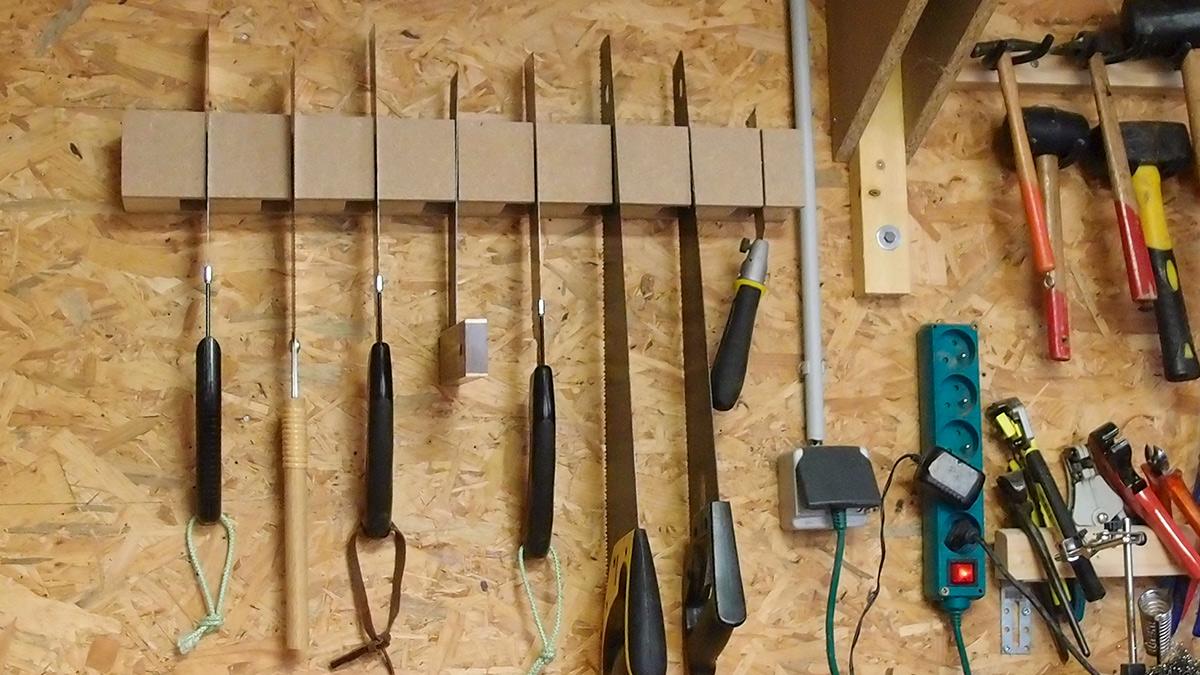

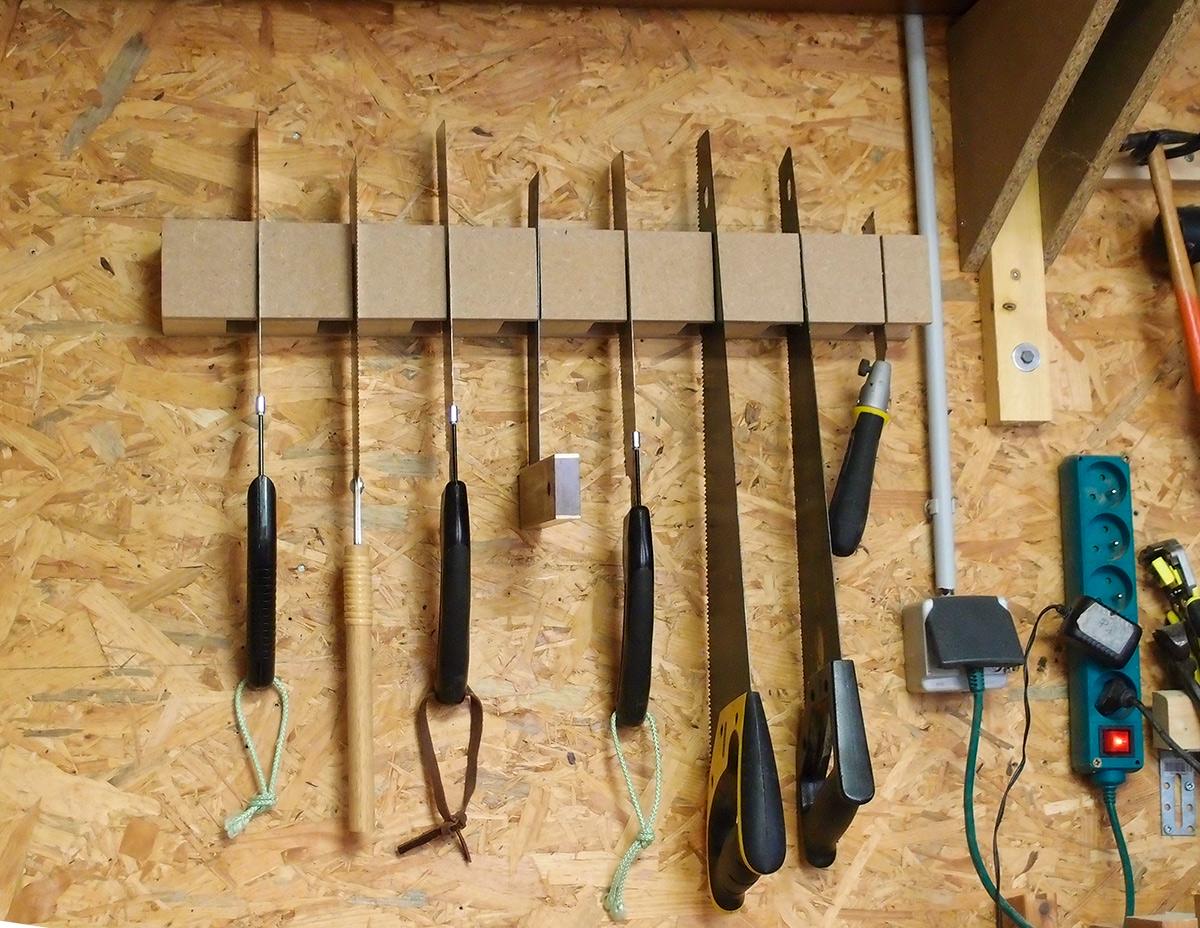

Nous arrivons à la phase finale du projet. Il ne reste plus qu'a insérer les balles par la face supérieure et bloquer les scies ou autres outils plats (équerre).

Merci de l'attention porté à cette réalisation
