Luxometro Con Ldr

Luz: Es parte de la radiación electromagnética que puede ser percibida por el ojo humano.Es una radiación que se propaga en forma de ondas. Las ondas que se pueden propagar en el vacío se llaman ondas electromagnéticas. La luz es una radiación electromagnética.

¿Por qué es importante medirla?

Una iluminación inadecuada en el trabajo es perjudicial. También cambios bruscos de luz pueden ser peligrosos, pues ciegan temporalmente, mientras el ojo se adapta a la nueva iluminación.

unidad de medida (si)

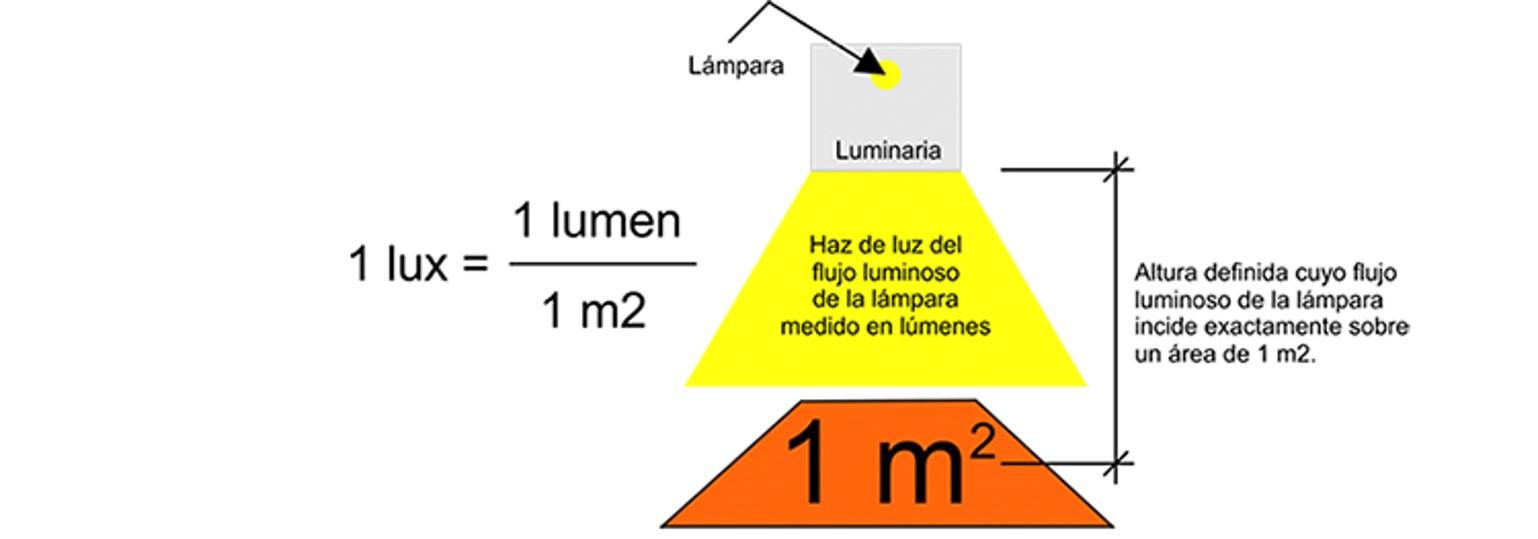

LUX: Es la unidad derivada del Sistema Internacional de Unidades para la iluminancia o nivel de iluminación. Equivale 1 lm/m2

algunos ejemplos

Luz Residencial:

• Cocina: Iluminación general 300 lux y en la zona de cortar y de preparado 500-600.
• Baño: Iluminación general 200 lux, para maquillarse o afeitarse: 300-500.
• Dormitorio: Iluminación general 100-200 lux y 500 si se lee.
• Cuarto de los niños: Iluminación general 200-300 lux, 500-750 donde hagan trabajos manuales.

Comercial:

• Alumbrado General: de 300 a 600 lux.
• Escaparates exteriores: de 1000 a 3000 lux
• Escaparates interiores: unos 1000 lux
• Vitrinas: de 1000 a 3000 lux.
• Mostradores y líneas de caja: entre 500 y 900 lux.

Centros de estudio o trabajo:

• Aulas de: 350lux a 1000lux
• Gimnasios: 250lux a 500 lux
• Laboratorios: 250lux a 1000 lux
• Pizarras: de 300lux a 700 lux
• Bibliotecas o salas de estudio: 300lux a 750lux

arduino

fotorresistor ldr ( light-dependent resistor)

Se llama espectro visible a la región del espectro electromagnético que el ojo humano es capaz de percibir. A la radiación electromagnética en este rango de longitudes de onda se le llama luz visible o simplemente luz.

En fotometría la función de luminosidad describe la relación entre la sensación de luz humana y el concepto físico de luz, que es la cantidad a la cual los instrumentos de medida reaccionan.

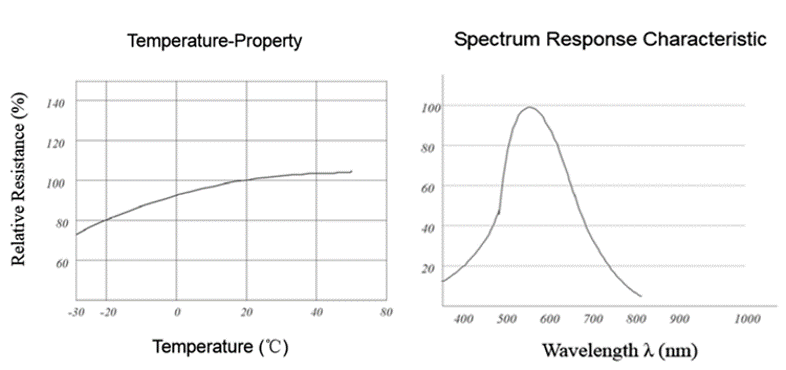

el LDR no garantiza la correcta medición de luminosidad Esto es debido a su baja precisión, su fuerte dependencia con la temperatura y, especialmente, a que su distribución espectral no resulta adecuada para la medición de iluminancia. pero para fines educativos y aplicaciones que no requieran una precisión de laboratorio esta bien.

https://github.com/ymaogar/Luxometro_LDR_Arduino

#include <LiquidCrystal.h>
LiquidCrystal lcd(9, 8, 7, 6, 5, 4);

const long A = 1000;     //Resistencia en oscuridad en KΩ
const int B = 15;        //Resistencia a la luz (10 Lux) en KΩ
const int Rc = 10;       //Resistencia calibracion en KΩ
const int LDRPin = A0;   //Pin del LDR

int V;
int ilum;

void setup()
{
   Serial.begin(9600);
   lcd.clear();
lcd.begin(16,2);
  lcd.print("luxometro");
  delay(2000);
   lcd.clear();
}

void loop()
{
   V = analogRead(LDRPin);

   //ilum = ((long)(1024-V)*A*10)/((long)B*Rc*V);  //usar si LDR entre GND y A0
   ilum = ((long)V*A*10)/((long)B*Rc*(1024-V));    //usar si LDR entre A0 y Vcc (como en el esquema anterior)

   Serial.println(ilum);


  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("lux:");
  lcd.setCursor(7, 0);
  lcd.print(ilum);
  delay(300);






}
