Llum-Onada / Wave-Lamp

Buscava aconseguir dissenyar un llum que fos senzill per començar, ja que ha estat el meu primer llum! amb la guia i ajut de l'Ateneu de Fabricació Parc Tecnològic, dins de l'Espai Dones Maker.

Partint d'una forma molt senzilla, fem un llum pràctic i amb personalitat. La idea és que segons els retalls de fusta i els colors del metacrilat que feu servir, cada llum sortirà diferent. Aprofiteu retalls de colors i proveu de muntar la vostra llum!

Projecte fet per Núria Riba dins l'Espai de Dones Maker de l'Ateneu de Fabricació del Parc Tecnològic

Màquines

• Talladora làser
• Soldador

Materials

• Tira de llum led.
• Cablejat amb endoll i interruptor.
• Planxes de fullola de fusta, o de metacrilat si es vol variar, de 3-4mm de gruix i 50 cmts. d'alt, per a confeccionar el COS ondulat del llum.
• Retalls de metacrilat i fusta variats, de 15 cmts. d'ample, per a confeccionar el PEU del llum.
• Metacrilat blanc translúcid, de 50 cmts. per tallar el tramat flexible que serà la PANTALLA del llum.
• Pega Universal transparent per a plàstics rígids.
• Cola blanca per fusta.
• Cinta adhesiva de doble cara.
• Fil d'estany, per la unió de la tira de leds amb el cablejat.

Volia que fos un llum que pogués durar temps, que no s'hagués de llençar quan la tira de led no funcionés. No volia dissenyar un llum que fos d'un sol ús, com molts llums de led que trobem actualment en les botigues.

El llum es pot obrir, sense fer-lo malbé. Podrem canviar la tira de leds fàcilment, aquest llum pot durar molt de temps!

També volia que no ocupés massa espai, lleuger i prim. Que la llum que emet la tira de leds, que és força intensa, rebotés a la paret i creés un ambient diàfan.

Pel que fa al peu del llum, després de pensar i valorar de construir-la amb altres materials (ceràmica, ciment...), vaig voler aprofitar que fèiem un projecte de disseny amb tall làser, dissenyant un peu que es pogués també tallar amb la làser i muntar-lo després.

COS del LLUM. Primer dibuixem a mà alçada, la forma del cos del llum. Una forma que recorda a una serp o a una onada. Seguidament, entrem la forma al programa Inkscape i la vectoritzem. Acabem de pensar i mesurar el volum d'aquesta forma, que serà qui acollirà la tira de leds.

PEU del LLUM. Dibuixem uns quants esbossos del que serà el peu pel llum. Busco una forma que sigui estable i que tingui una sortida elegant pel cablejat. Pensem com unirem el cos del llum amb el peu del llum. La millor manera és que la unió sigui perpendicular, encara que la forma sigui sinuosa, penso que millor que sigui en angles rectes, la unió de cos amb peu del llum.

El dibuix definitiu el dissenyem ja directament amb l'Inkscape.

PANTALLA. Pel que fa a la pantalla que protegeix la tira de leds... Avís: és important que hi sigui! ja que si es toca el led directament, pot passar el corrent!! En un primer moment, vam valorar de crear-la amb Plaquene, però després de provar-ho, no ens convencia i vam anar per un altre camí.

El que vam fer va ser adaptar un patró flexible a la forma de la pantalla i vàrem tallar amb la làser aquesta forma, sobre el metacrilat translúcid, que passarà a ser flexible, podrà adaptar-se a la forma sinuosa del cos del llum i així farà de pantalla. Queda perfecte, m'agrada molt!

Col·loquem la fullola de fusta a la talladora làser i tallem el COS del llum.

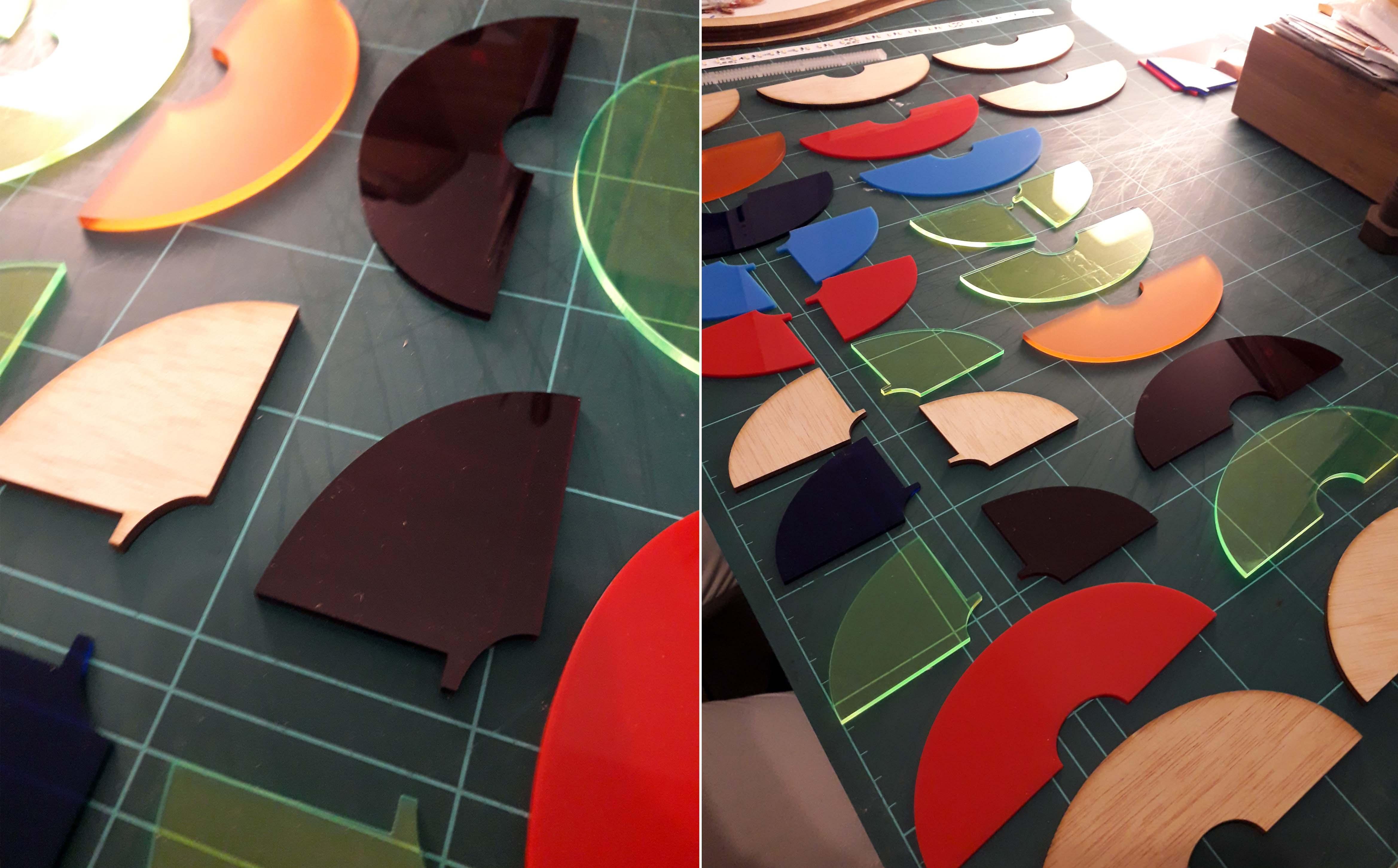

Col·loquem els retalls de metacrilat de colors variats i també els tallem, seguint l'arxiu: PEU del llum.

Col·loquem el metacrilat translúcid i tallem la PANTALLA flexible.

Unim la tira de leds amb el cablejat, mitjantçant fil d'estany.

Enganxem amb pega blanca el cos del llum, que és tot de fusta.

Enganxem amb pega universal, el PEU del llum. Deixem assecar.

Muntem les dues peces, COS i PEU i introduïm per sota la tira de leds i la fixem, amb una mica de cinta adhesiva de doble cara.

Acoblem la PANTALLA.

Ja tenim el llum!
