Linterna Y Luz De Emergencia / Flashlight and Emergency Light

Quien no se a quedado tirado de noche con el coche alumbrado solo con la tenue luz de la literna del movil? Por lo menos teniamos una bateria externa para que el movil no se apagara. Pero... y si ademas usaramos esa bateria externa como una pontente linterna y una luz de emergencia?

Pues partiendo de esa base nace este proyecto. Es verdad que la bateria externa la usaba anteriormente para una radio bluetooth que hice, asi que podriamos decir que es modular 100%, carga, luz y radio, jejeje.

----------

Who has not been left lying at night with the car lit only with the dim light of the mobile flashlight? At least we had an external battery so the phone wouldn't turn off. But... what if we also used that external battery as a powerful flashlight and an emergency light? Well, starting from that base, this project was born.

It is true that the external battery was previously used for a bluetooth radio that I made, so we could say that it is 100% modular, charge, light and radio,hehehe.

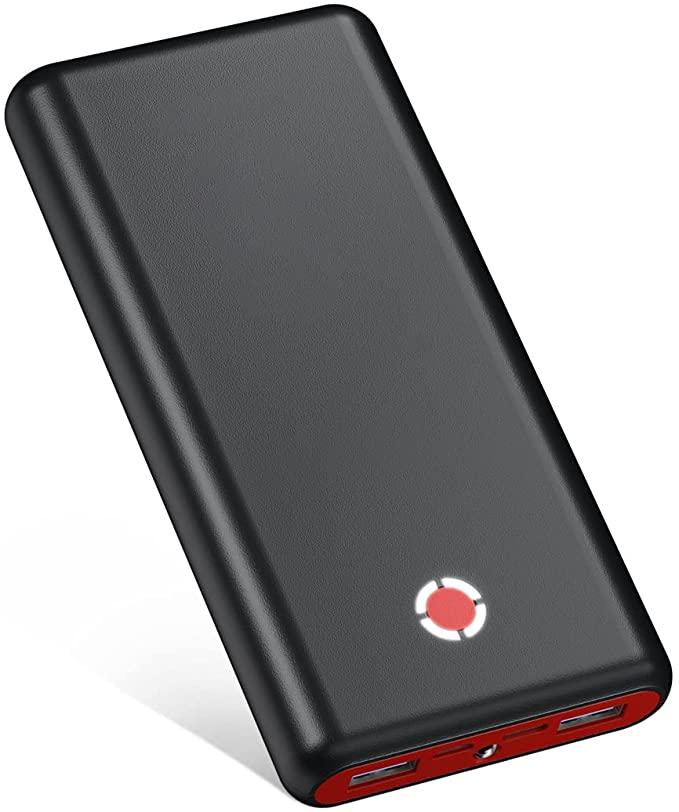

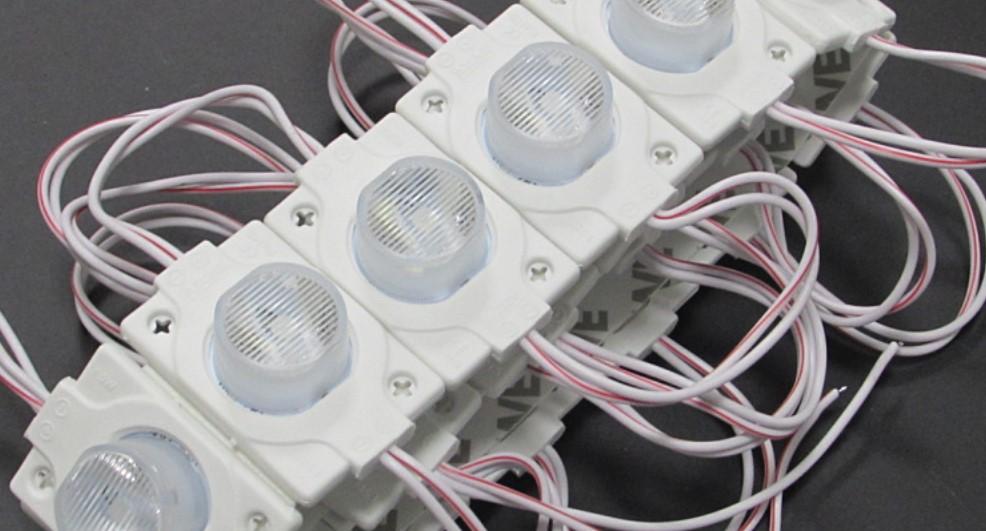

La lista de materiales es corta y relativamente asequible. Pongo el enlace de la batería y del led 12v por ser las partes mas complicadas, en relación al tamaño y la forma, los enlaces son solo orientativos.

Necesitaremos:

• 1 Arduino pro micro
• 16 Leds naranjas difusos o transparentes
• 17 resistencias 220 ohms
• 1 pulsador de 12mm
• 1 Led 12v
• 1 Powerbank
• 1 DC to DC step-us
• 1 Modulo de rele de 1 canal
• 1 USB A (macho)
• 8 tornillos
• 16 trozos de metraquilato 30x8x10 o una plancha de 8mm de donde cortarlos
• Un poco de cinta de plata

----------

The list of materials is short and relatively affordable. I put the link of the battery and the 12v led because they are the most complicated parts, in relation to size and shape, the links are only indicative.

We will need:

• 1 Arduino pro micro
• 16 diffused or transparent orange LEDs
• 17 resistors 220 ohms
• 1 push button 12mm
• 1 Led 12v
• 1 Powerbank
• 1 DC to DC step-us
• 1 1-channel relay module
• 1 Modulo de rele de 1 canal
• 1 USB A (male)
• 8 screws
• 16 pieces of methacrylate 30x8x10 or an 8mm plate to cut them from
• A bit of silver tape

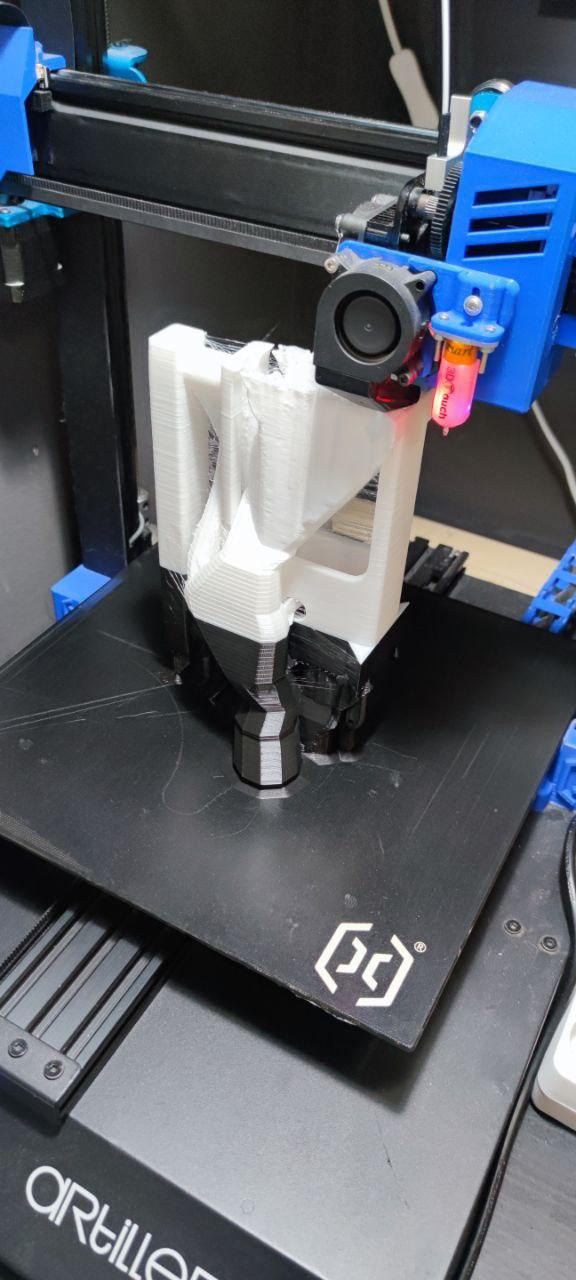

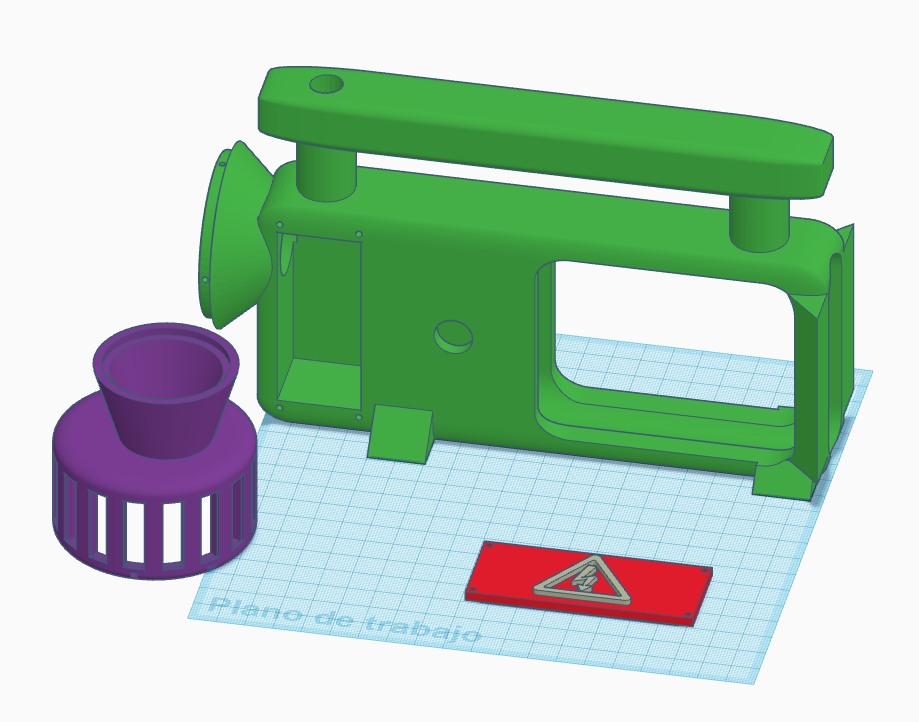

Hay que imprimir una pieza de cada uno, no obstante, si tu intención es echar un vistazo al diseño, modificar algo, como el tipo de batería, el hueco de la electrónica o quitar los trozos de metraquilato y añadir los leds directamente, os dejo el enlace a la pagina de tinkercad para que podais modificar el diseño a vuestro gusto.

Enlace a linterna en tinkercad

---------

You have to print a piece of each one, however, if your intention is to take a look at the design, modify something, such as the type of battery, the hole in the electronics or remove the pieces of methacrylate and add the leds directly, I leave you the link to the tinkercad page so you can modify the design to your liking.

Link to Flashlight in tinkercad

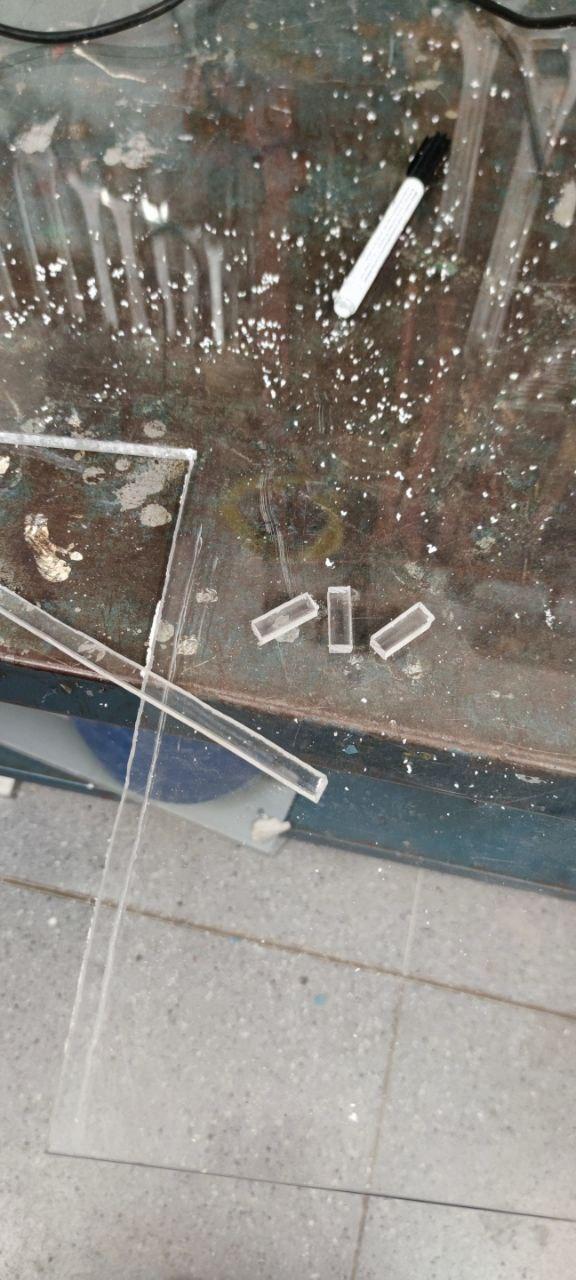

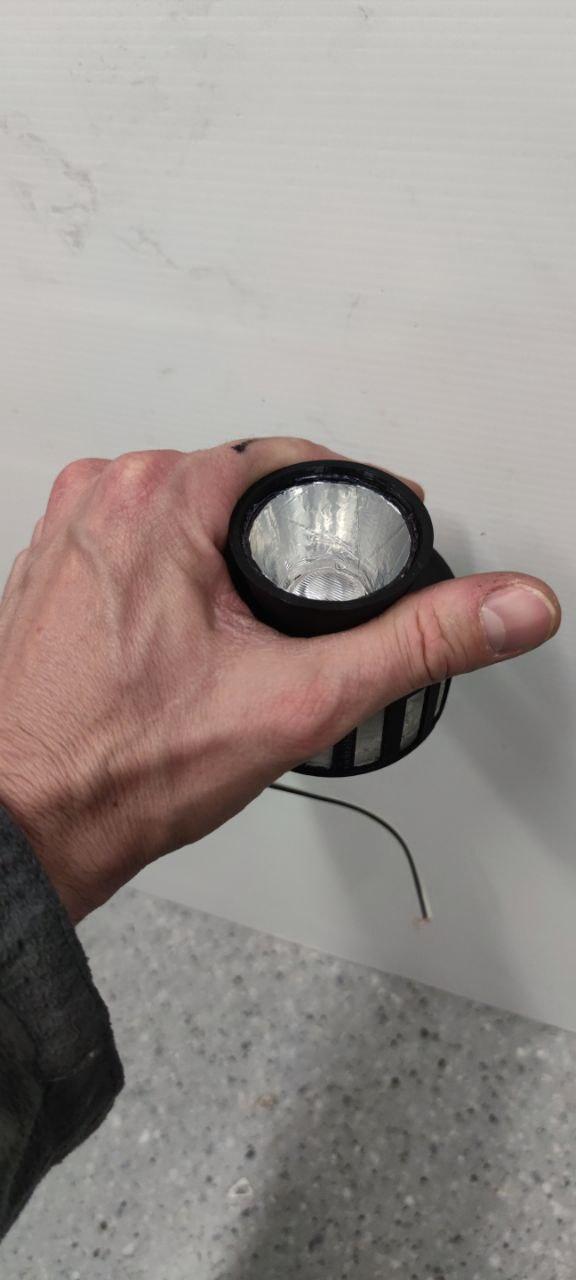

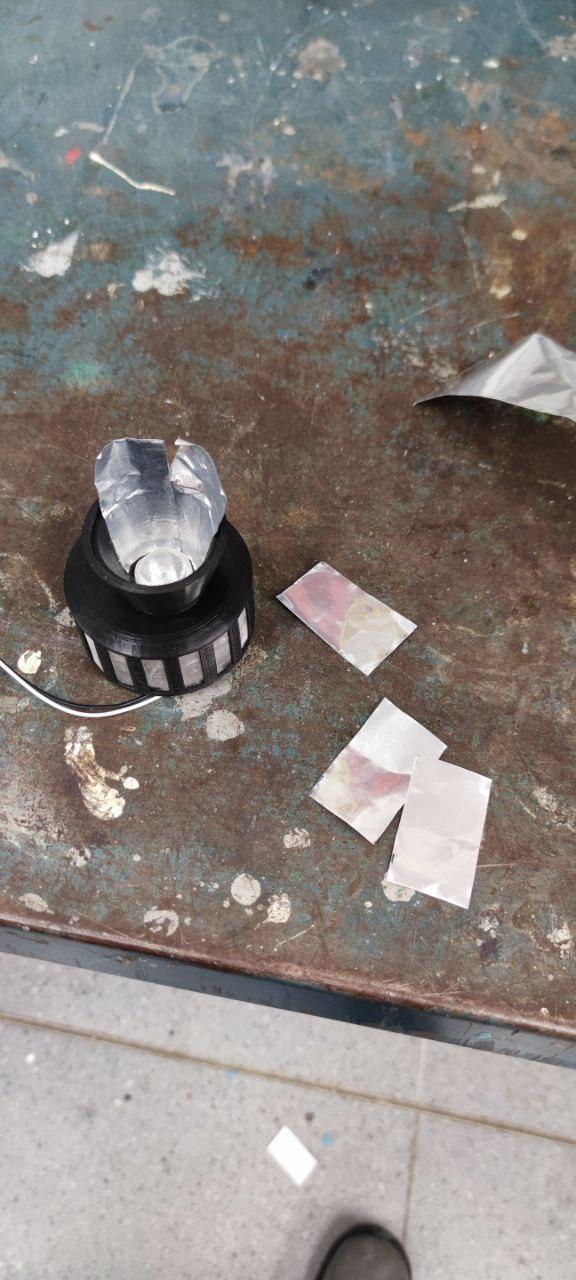

Primeramente introduciremos el led de 12v en el hueco central. Y luego colocaremos cada trozo de metraquilato de 30x8x10mm, agujereado por el centro con una broca de 3mm e introduciremos un leds en cada uno para que sirva de amplificador de luz (o algo asi). En realidad es mucho mas simple con un par de imágenes. Deberemos pegar la cinta de plata en el interior del cono, a modo de reflector.

En el cuerpo de la linterna, introduciremos la batería, haciendo coincidir el indicador de porcentaje de batería con el circulo de la carcasa, posteriormente introduciremos por el orificio que hay dentro de la caja de la electrónica el usb macho de tal manera que encaje en la batería y lo pegaremos con silicona caliente, así podremos introducir la batería una y otra vez, directamente al conector.

Tampoco olvide de soldar dos cables al botón e introducirlo por su respectivo orificio.

No obstante si alguien le quedan dudas, estoy para resolverlas.

----------

First we will introduce the 12v led in the central hole. And then we will place each piece of 30x8x10 methacrylate, perforated in the center with a 3mm drill bit and we will introduce a led in each one to serve as a light amplifier (or something like that). It's actually much simpler with a couple of pictures. We will have to paste the silver tape inside the cone, as a reflector.

In the body of the flashlight, we will insert the battery, matching the battery percentage indicator with the circle on the casing, then we will insert the USB male through the hole inside the electronics box in such a way that it fits into the battery and we will stick it with hot silicone, so we can insert the battery again and again, directly to the connector.

Also do not forget to solder two wires to the button and insert it through its respective hole.

However, if anyone has any doubts, I am here to answer them.

Soldamos todos los tierras de los leds naranjas juntos, y a sus ánodos una de las resistencia. Luego los uniremos en pares cada uno con su opuesto, es decir, si estuvieran numerados del 1 al 16 los leds, irían:

----------

We solder all the grounds of the orange leds together, and one of the resistors to their anodes. Then we will join them in pairs, each one with its opposite, that is, if the leds were numbered from 1 to 16, they would go:

1--->9

2--->10

3--->11

4--->12

5--->13

6--->14

7--->15

8--->16

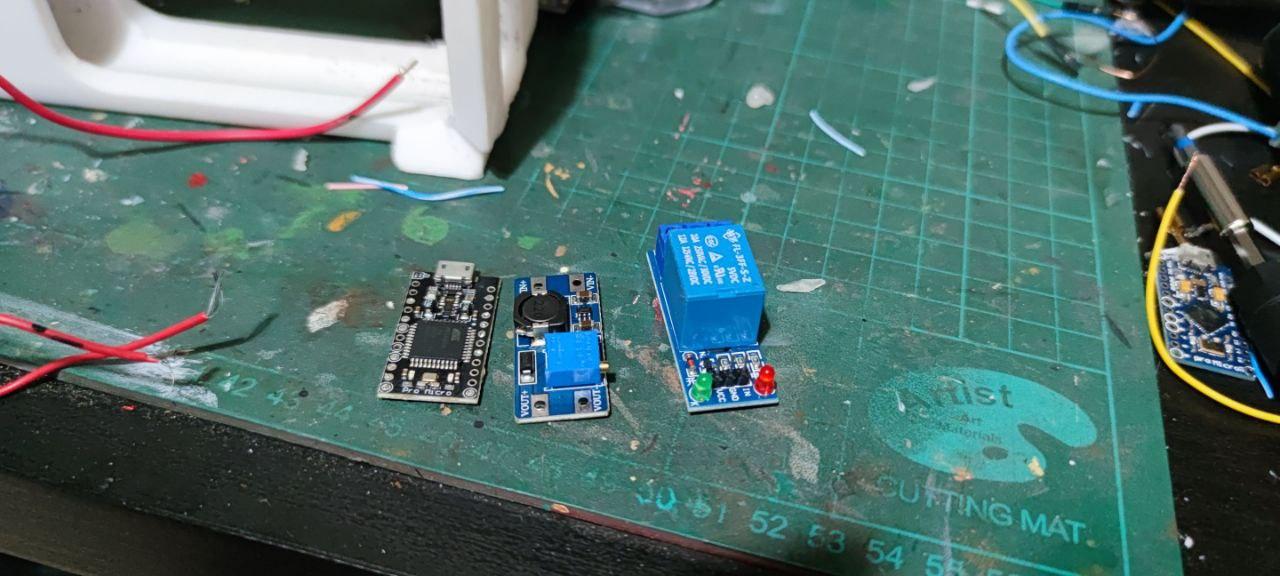

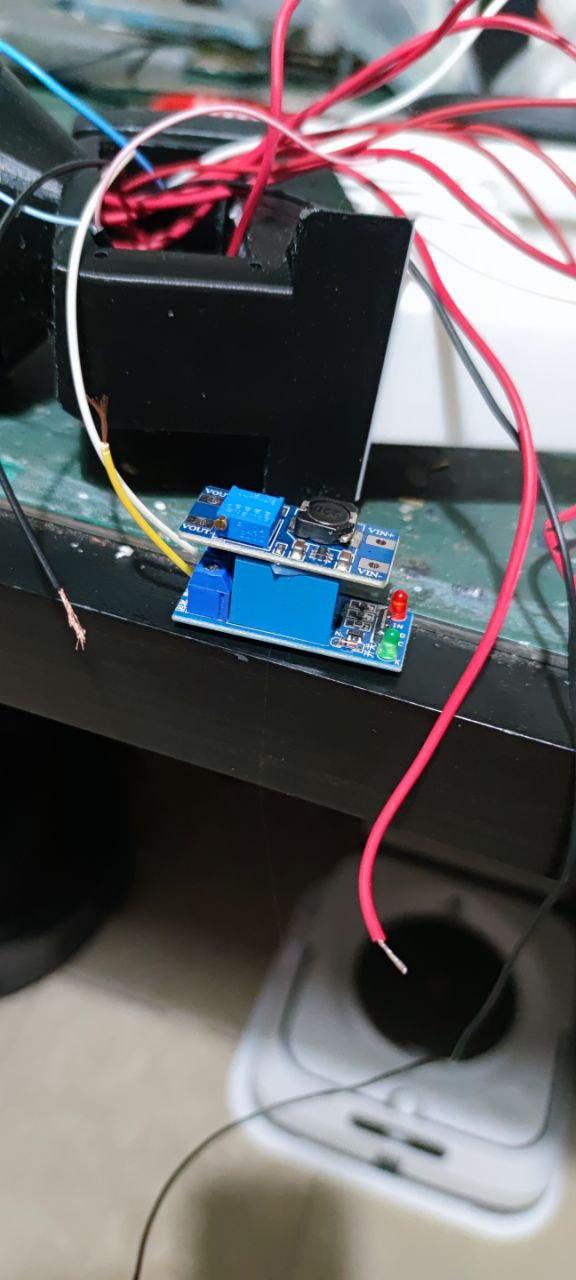

Y luego solo seguir el resto del esquema, que no tiene complicación alguna. El step-up se pego encima del modulo de relé con el fin de ajustar el espacio al mínimo. Es la primera vez que realizo un esquema electronico con fritzing, lamento si hay alguna cosa extraña que se escape a mis ojos.

----------

And then just follow the rest of the scheme, which has no complications. The step-up was glued on top of the relay module in order to keep the space to a minimum.It is the first time that I make an electronic diagram with fritzing, I am sorry if there is something strange that escapes my eyes.

Simplemente abra el ejemplo y súbalo a la placa arduino micro.

Siéntete libre de mejorar o cambiar el código a tus necesidades :)

----------

Just open the example and upload it to the arduino micro board.

Feel free to improve or change the code to your needs :)

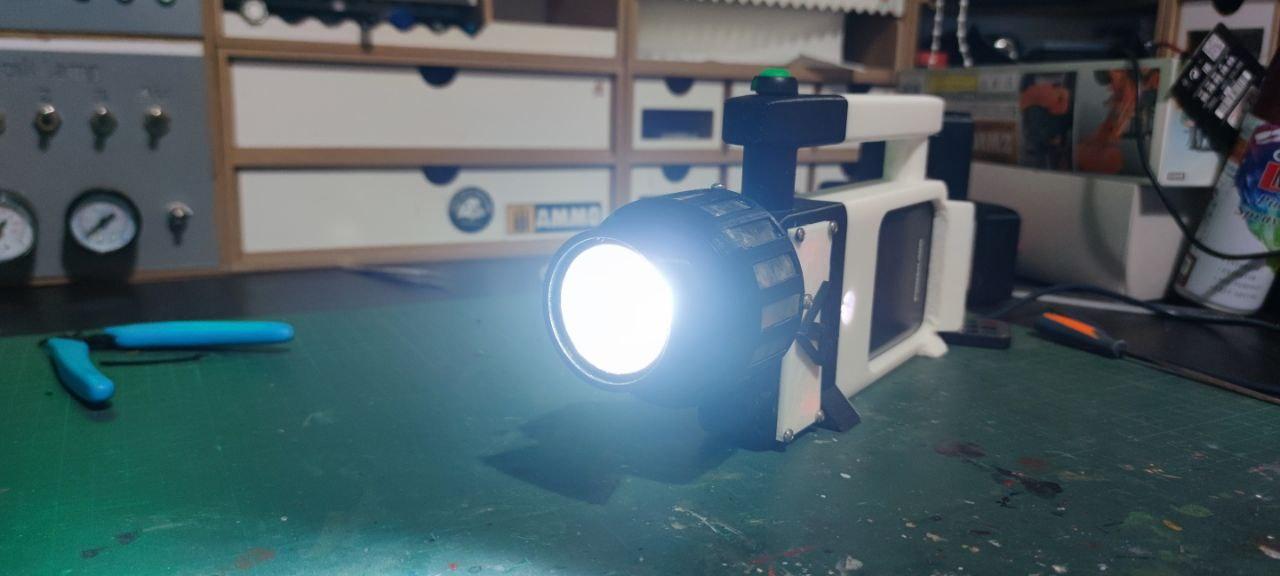

TACHAN! Ya tenemos nuestra linterna para casos de emergencia modular lista!.

El modo de funcionamiento es como sigue. Una pulsación enciende el led de 12v, otra apaga y cambia a la luz de emergecia y otra mas apaga todo.

Les dejo un pequeño video de prueba de este proyecto. Si tiene ganas de iniciarse en el mundo maker, este proyecto es bastante asequible tanto en diseño 3d, del cual puede ver fácilmente como se obtiene la pieza, como en programación, la cual es muy simple, cierto que el código puede hacerse mas limpio y depurado, pero no era mi intención.

---------

TACHAN! We already have our flashlight for emergency cases ready modular !

The mode of operation is as follows. One press turns on the 12v led, another turns off and changes to the emergency light and another one turns everything off.

I leave you a small test video of this project. If you want to get started in the maker world, this project is quite affordable both in 3d design, from which you can easily see how the part is obtained, and in programming, which is very simple, it is true that the code can be made cleaner and debugged, but that was not my intention.
