Librero Reformable

Bienvenidos, el día de hoy realizaré un tutorial sobre como elaborar un librero o repostero en Fusion 360. Este proyecto es propio y fue realizado en el curso de Fabricación Digital. Espero que les sirva de ayuda para empezar a conocer las utilidad de las herramientas de este programa y pueda servirles de inspiración.

Psdt: En total serían 4 espacios que estaríamos realizando para armar este librero, el orden de los espacios pueden ser modificados a tu preferencia. Ahora sí, comenzamos :)

• Fusion 360
• PC o Laptop

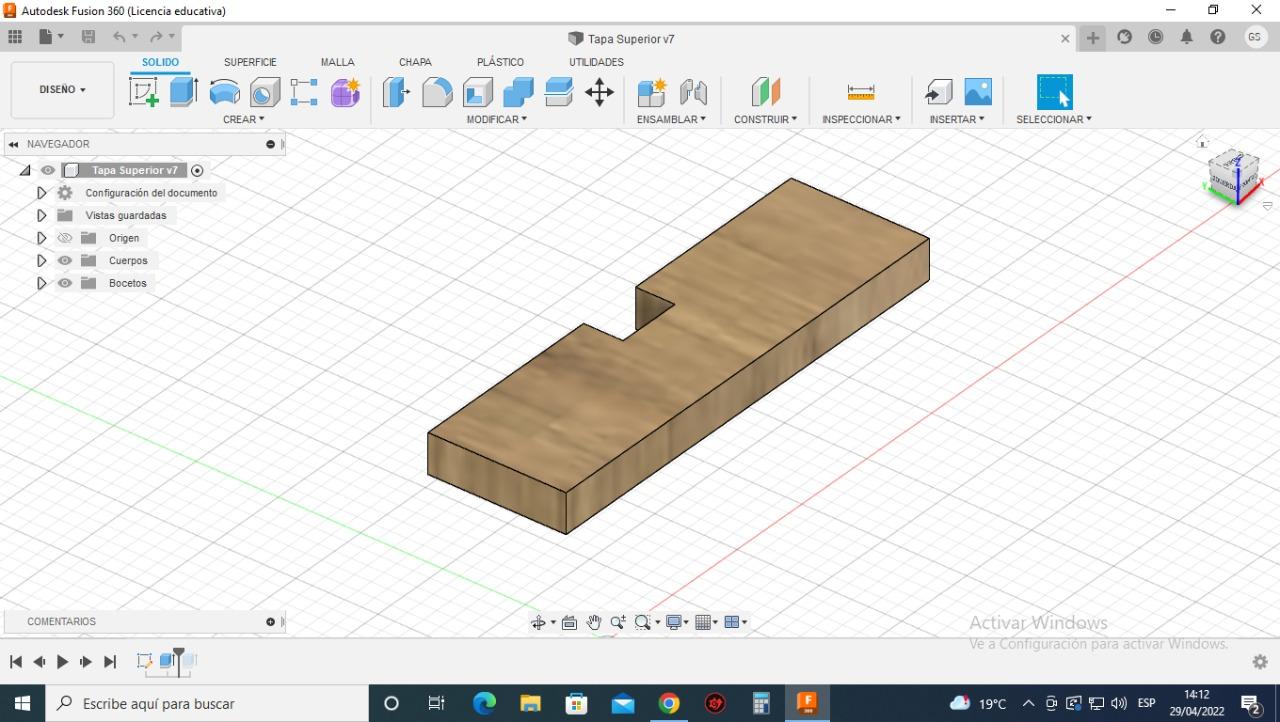

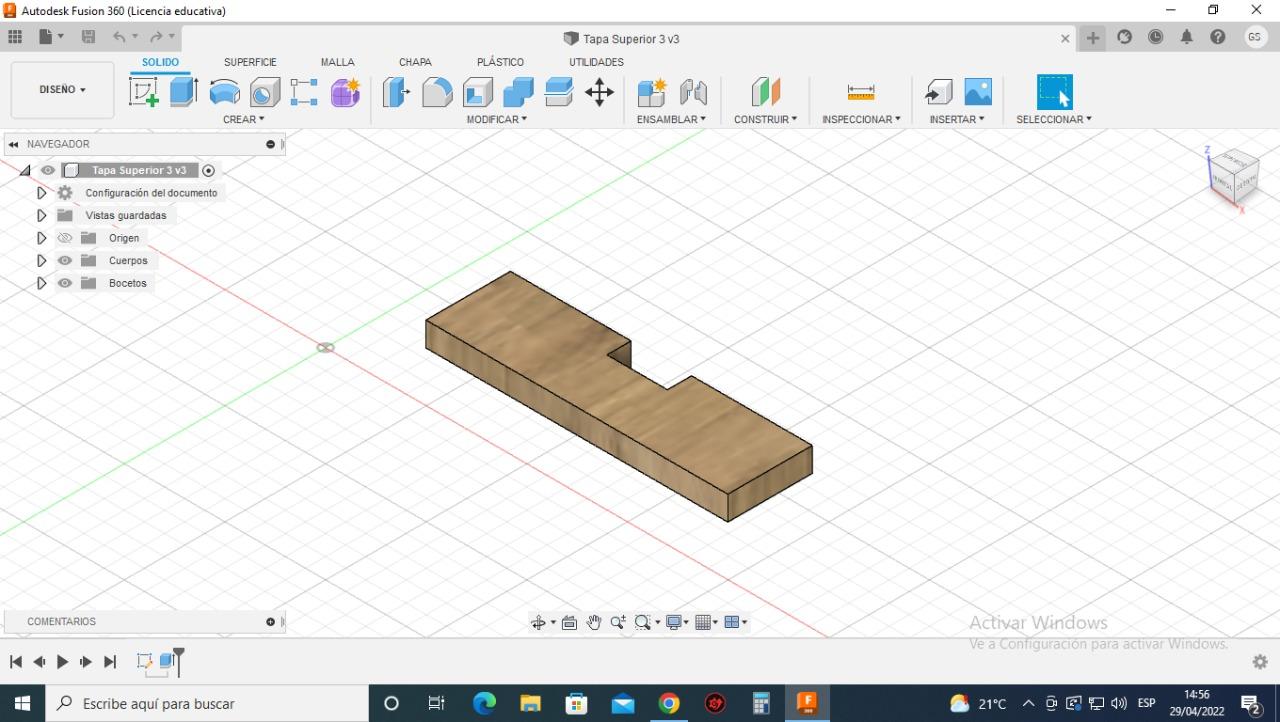

Primero, empezaremos a elaborar la tapa tanto superior como inferior del primer espacio de nuestro librero. Nos dirigiremos a la opción CREAR, apretamos en la herramienta crear boceto y escoge el plano X,Y,Z. Después realizaremos el diseño de la tapa según el plano. Con la herramienta línea realizamos el dibujo según las medidas del plano, luego con esta primera parte apretaremos en la opción TERMINAR BOCETO. Simultáneamente nos dirigimos a la herramienta extruir esto le otorgará volumen al dibujo, le ponemos como grosor 12mm. Para finalizar le otorgaremos textura al dibujo nos dirigimos a la opción MODIFICAR, escogemos la opción Aspecto y escoges la textura de madera de tu preferencia.

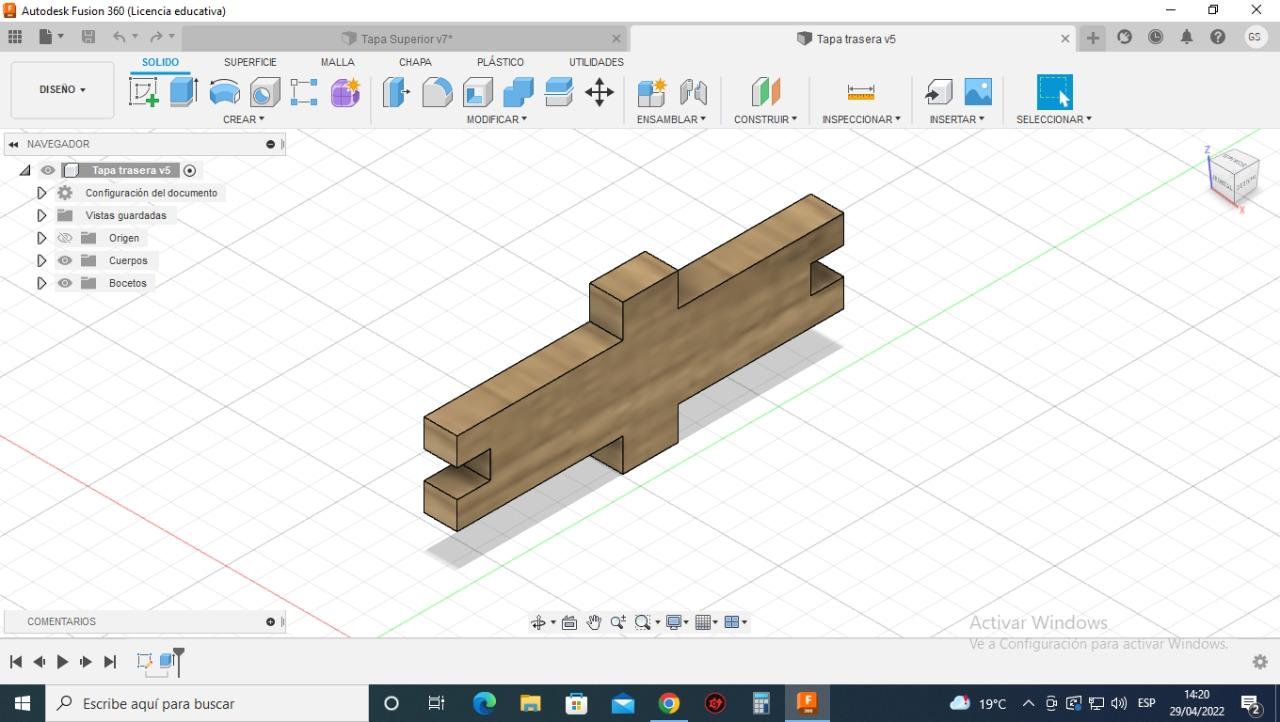

Segundo, empezaremos a elaborar la tapa trasera del primer espacio del librero. Para esta parte realizaremos los mismos pasos: Escogeremos el plano X,Y,Z. Después realizamos el dibujo según las medidas del plano, apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 12mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

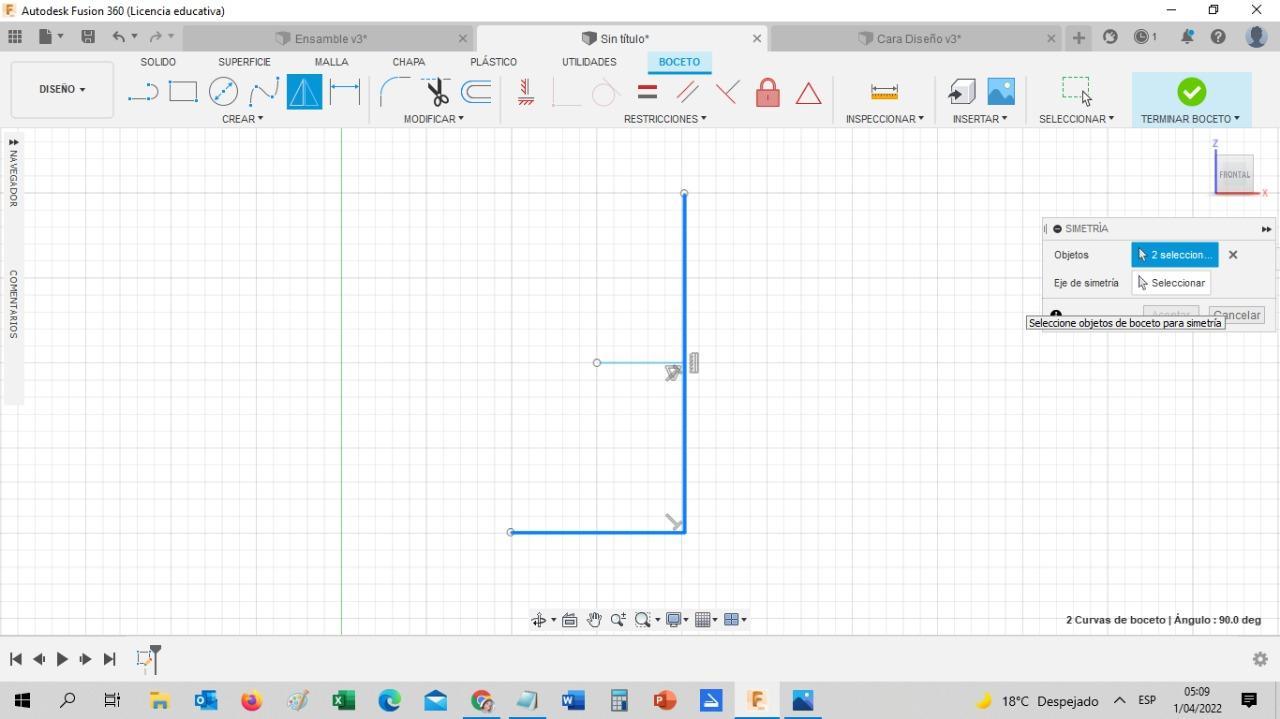

Esta herramienta la usaremos frecuentemente para ahorrarnos tiempo. Esta herramienta te permite seleccionar las líneas que quieres duplicar según un eje de dirección. Por ejemplo en la segunda imagen tenemos dos líneas que podemos duplicar, en la siguiente imagen realizamos una linea en el medio de la otra, esto lo hacemos para que salga parejo y las mismas medidas que el otro. Después seleccionamos las dos líneas separadas del eje de dirección y para finalizar escogemos el eje de dirección que sería la línea de al medio. Así conseguiremos una linea igualitaria a la otra seleccionada.

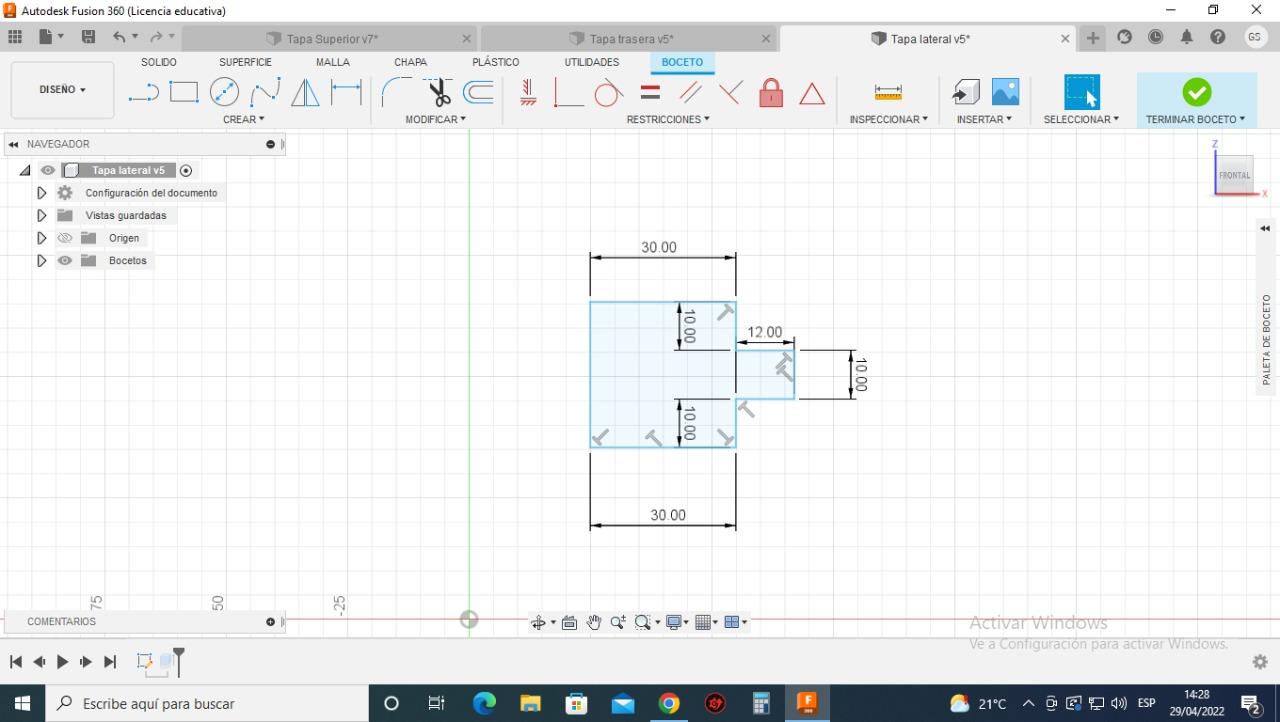

Tercero, ahora empezaremos a elaborar la tapa lateral del primer espacio del librero. Nos colocaremos en el plano Z,X. Luego realizaremos el dibujo según el plano. Una vez, hayamos terminado de realizar parte del dibujo apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 12mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

Esta herramienta la usaremos para unir las piezas de los espacios del librero. Esta herramienta te permite seleccionar las piezas según un origen de unión. Seleccionas la parte que deseas unir, escoges el medio del origen de unión y lo unes con la otra pieza, repitiendo el mismo procedimientos con todas las piezas.

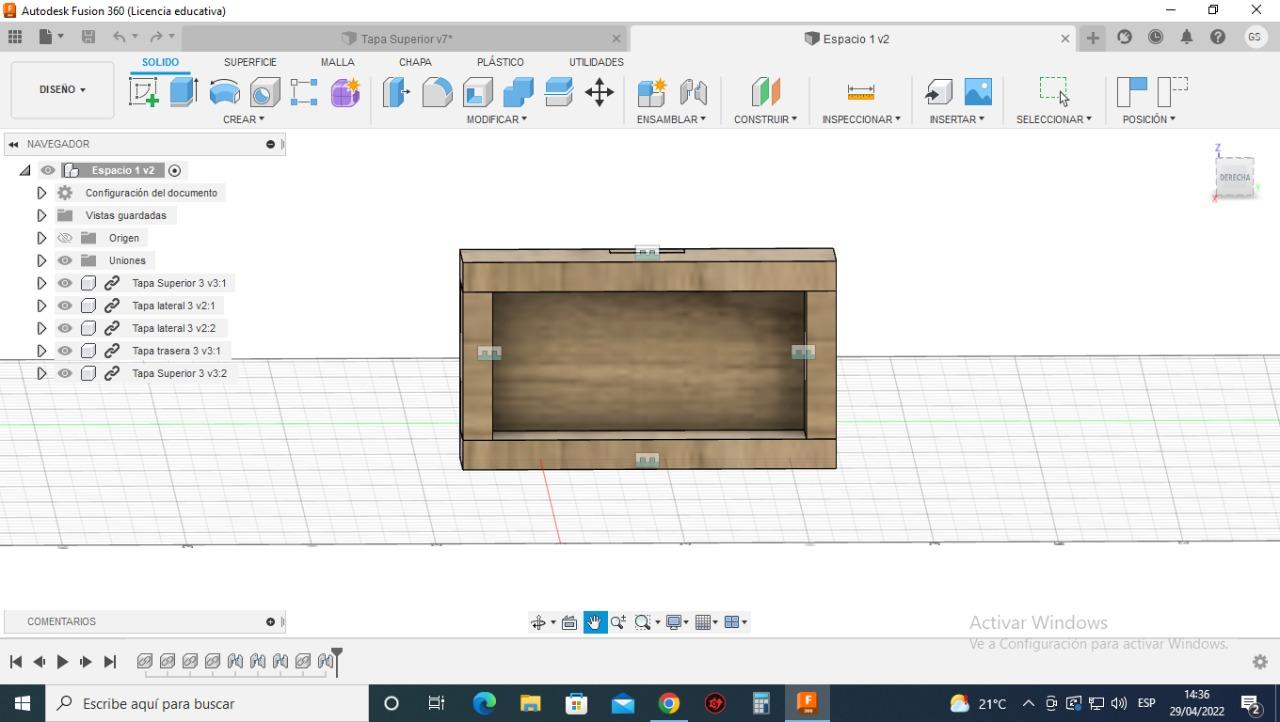

Cuarto, una vez tengamos todas nuestras piezas del primer espacio. Podemos empezar a ensamblarlos con la herramienta UNIR. Esta herramienta permitirá que nuestras piezas se ensamblen correctamente. El orden de unión de piezas no alterara el producto, por lo que puedes empezar tanto por la tapa superior como por la tapa trasera. Al finalizar debería quedarnos tal y como se aprecia en la imagen.

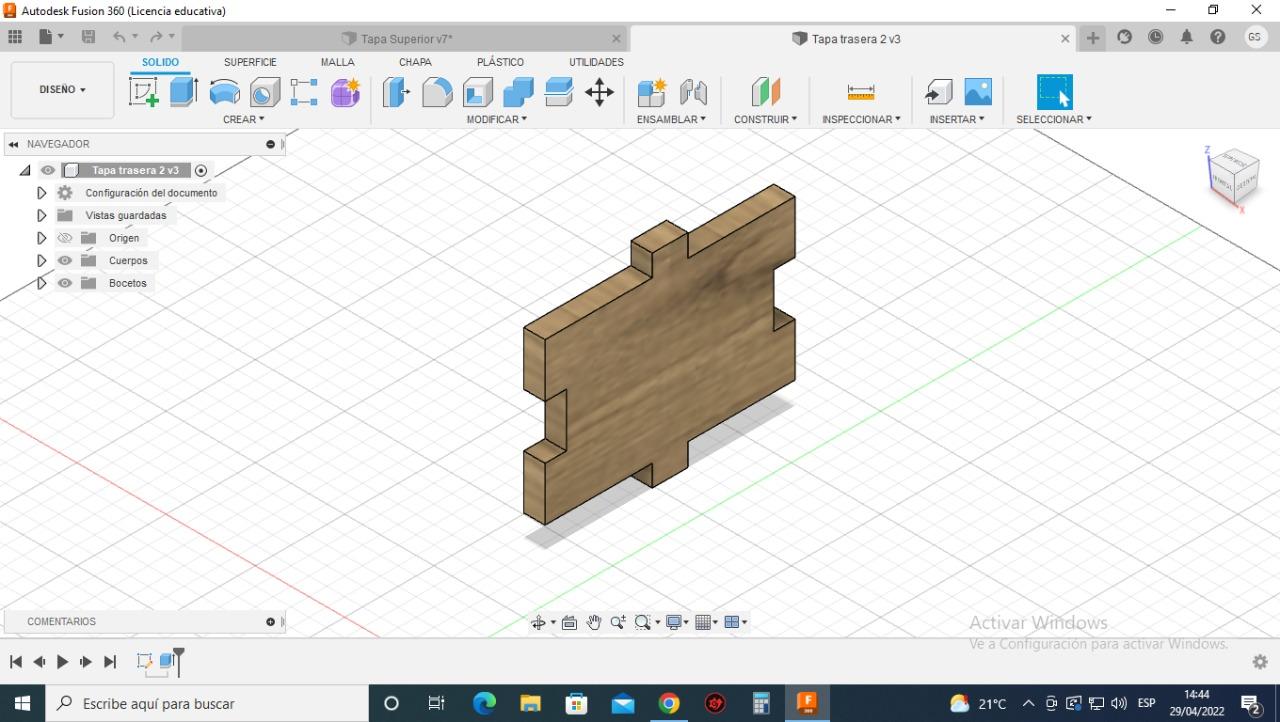

Quinto, empezaremos a elaborar la tapa trasera del segundo espacio del librero. Para esta parte realizaremos los mismos pasos que el primero: Escogeremos el plano X,Y,Z. Después realizamos el dibujo según las medidas del nuevo plano, apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 12mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

Séptimo, ahora empezaremos a elaborar la tapa lateral del segundo espacio del librero. Tal cual como el primero nos colocaremos en el plano Z,X. Luego realizaremos el dibujo según el plano. Una vez, hayamos terminado de realizar parte del dibujo apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 12mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

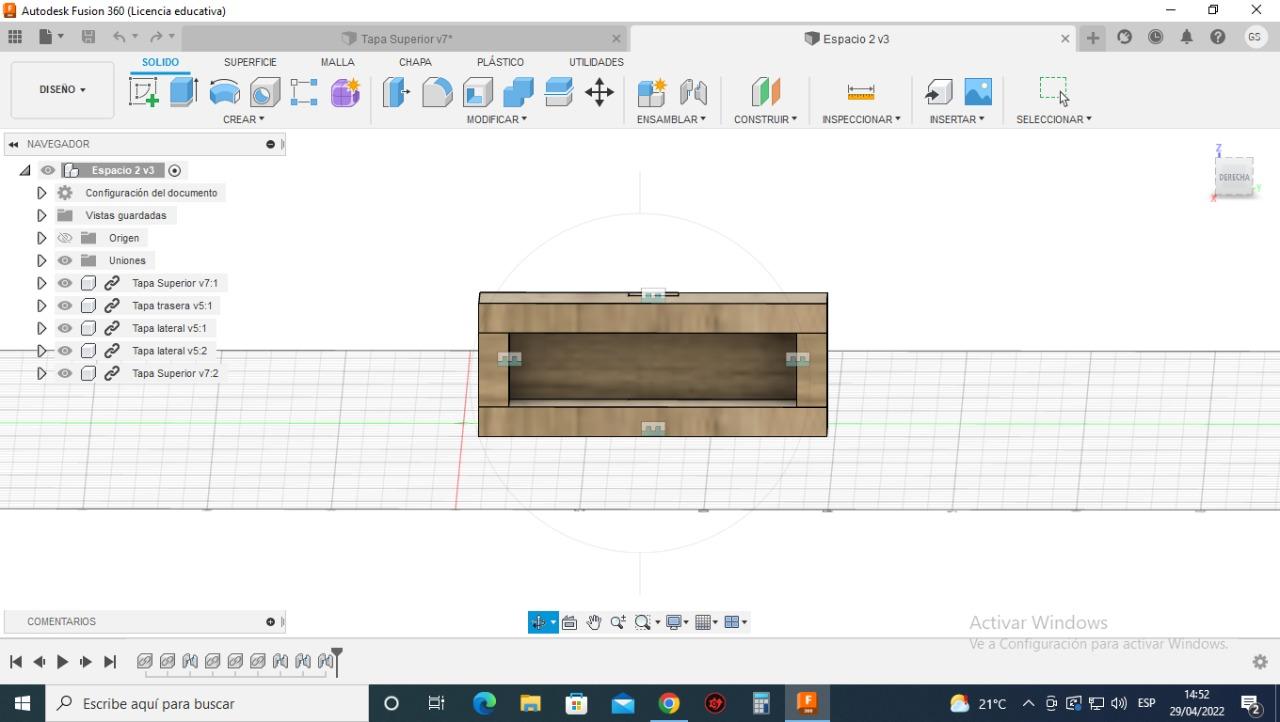

Octavo, una vez tengamos todas nuestras piezas del segundo espacio. Empezamos a ensamblarlos con la herramienta UNIR. Esta herramienta permitirá que nuestras piezas se ensamblen correctamente. El orden de unión de piezas no alterara el producto tal y como repetí en el primer espacio, puedes empezar tanto por la tapa superior como por la tapa trasera. En este caso usaremos la tapa superior del primer espacio y las piezas del segundo espacio tales como las tapas laterales y la tapa trasera. Al finalizar debería quedarnos tal y como se aprecia en la imagen.

Noveno, empezaremos a elaborar la tapa tanto superior como inferior del tercer espacio de nuestro librero. Realizamos los mismos pasos que los anteriores tapas. Escoge el plano Z,X. Después realizaremos el diseño de la tapa según el plano. Con la herramienta línea realizamos el dibujo según las medidas del plano, luego con esta primera parte apretaremos en la opción TERMINAR BOCETO. Simultáneamente nos dirigimos a la herramienta extruir esto le otorgará volumen al dibujo, le ponemos como grosor 12mm. Para finalizar le otorgaremos textura al dibujo nos dirigimos a la opción MODIFICAR, escogemos la opción Aspecto y escoges la textura de madera de tu preferencia.

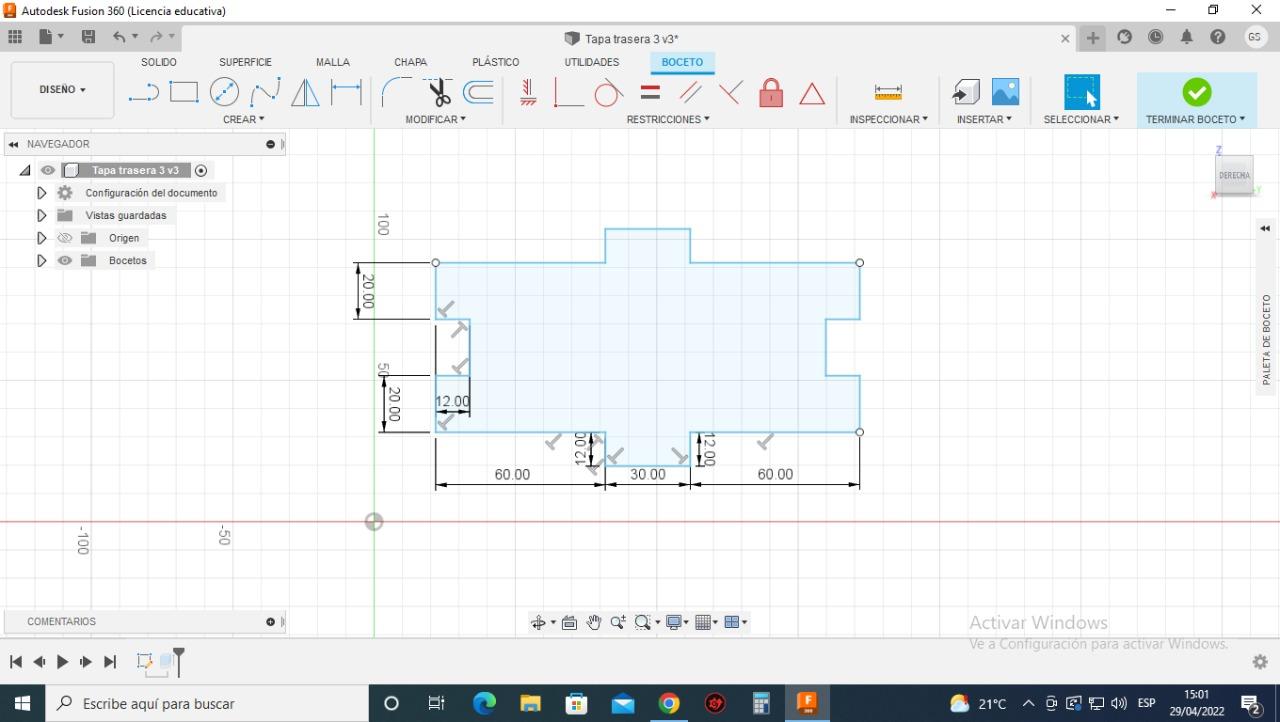

Decimo, empezaremos a elaborar la tapa trasera del tercer espacio del librero. Realizaremos los mismos pasos que los anteriores espacios traseros. Escogeremos el plano X,Y,Z. Después realizamos el dibujo según las medidas del nuevo plano, apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 12mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

Onceavo, realizamos los mismos pasos que las anteriores caras laterales. Realizamos el dibujo según el plano. Una vez, hayamos terminado de realizar parte del dibujo apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 12mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

Doceavo, una vez tengamos todas nuestras piezas del tercer espacio. Empezamos a ensamblarlos con la herramienta UNIR. Esta herramienta permitirá que nuestras piezas se ensamblen correctamente. El orden de unión de piezas no alterara el producto tal y como repetimos en los demás espacio espacios, puedes empezar tanto por la tapa superior como por la tapa trasera. Al finalizar debería quedarnos tal y como se aprecia en la imagen.

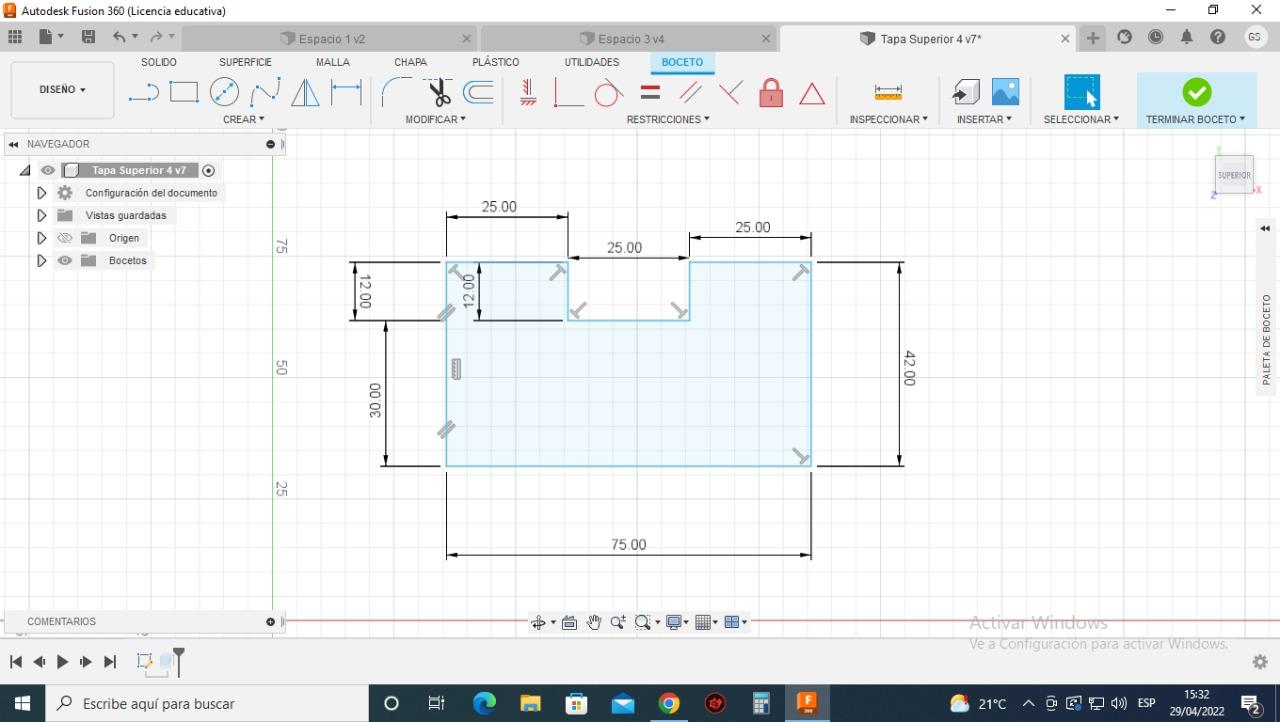

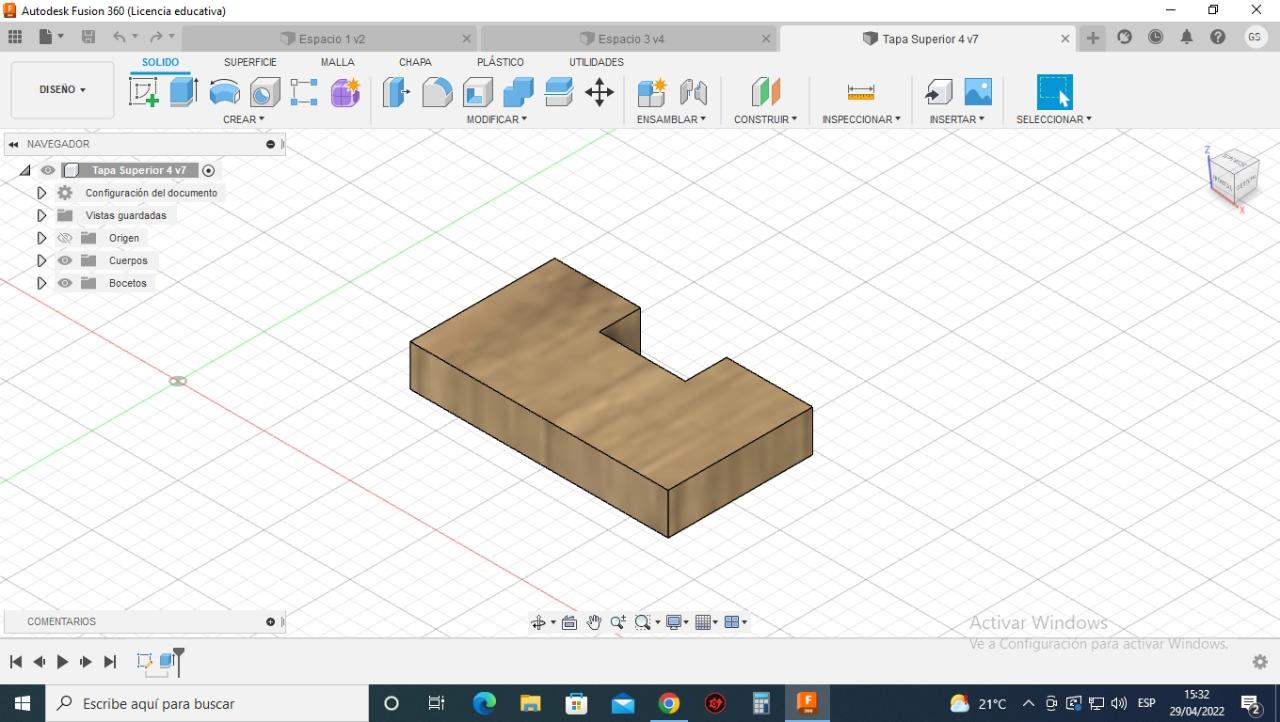

Treceavo, empezaremos a elaborar la tapa tanto superior como inferior del cuarto espacio de nuestro librero. Realizamos los mismos pasos que los anteriores tapas. Escoge el plano Z,X. Después realizaremos el diseño de la tapa según el plano. Con la herramienta línea realizamos el dibujo según las medidas del plano, luego con esta primera parte apretaremos en la opción TERMINAR BOCETO. Simultáneamente nos dirigimos a la herramienta extruir esto le otorgará volumen al dibujo, le ponemos como grosor 12mm. Para finalizar le otorgaremos textura al dibujo nos dirigimos a la opción MODIFICAR, escogemos la opción Aspecto y escoges la textura de madera de tu preferencia.

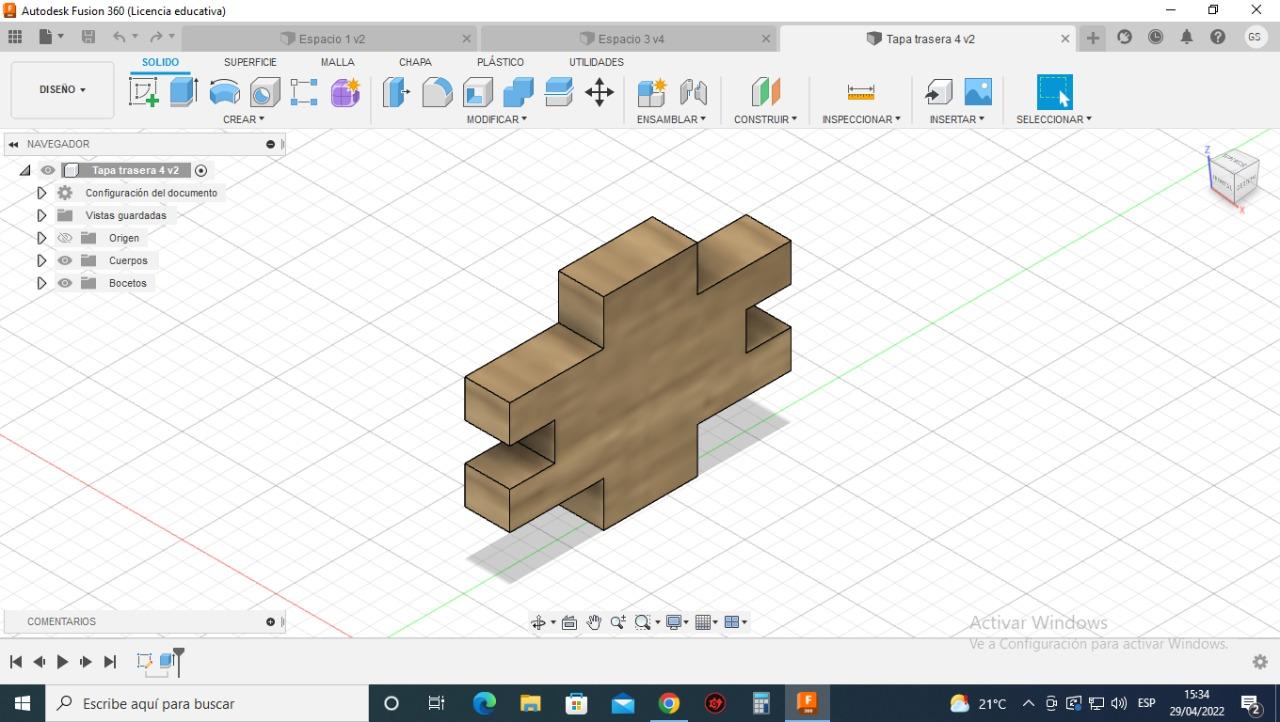

Catorceavo, empezaremos a elaborar la tapa trasera del cuarto espacio del librero. Para esta parte realizaremos los mismos pasos que los anteriores: Escogeremos el plano X,Y,Z. Después realizamos el dibujo según las medidas del nuevo plano, apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 12mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

Quinceavo, una vez tengamos todas nuestras piezas del cuarto espacio. Empezamos a ensamblarlos con la herramienta UNIR. Esta herramienta permitirá que nuestras piezas se ensamblen correctamente. El orden de unión de piezas no alterara el producto tal y como repetimos en los demás espacio espacios, puedes empezar tanto por la tapa superior como por la tapa trasera. En este caso usaremos las tapas laterales del primer espacio, y los unimos con las piezas creadas para el cuarto espacio. Al finalizar debería quedarnos tal y como se aprecia en la imagen.

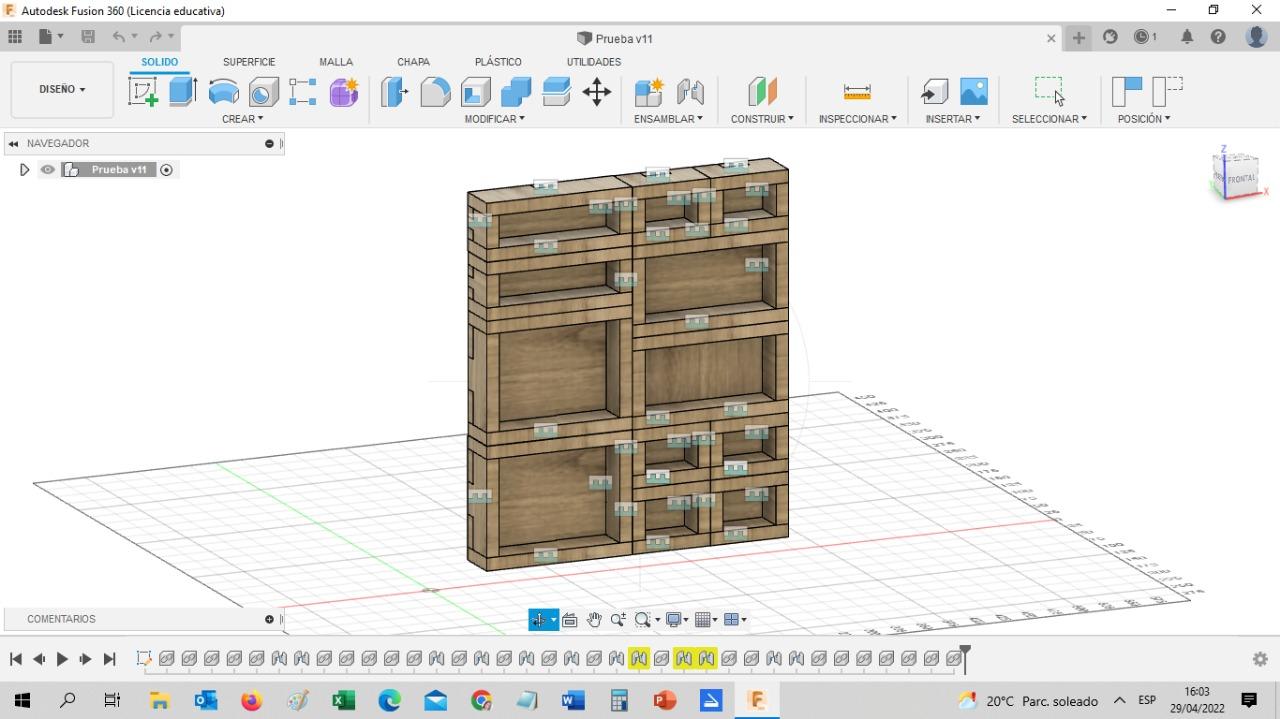

Para finalizar unimos todas las piezas y los distribuimos como uno desee, en mi caso yo lo distribuí de esta forma. Existen mil formas de armar este librero con las diferentes piezas que hemos llegado a realizar.

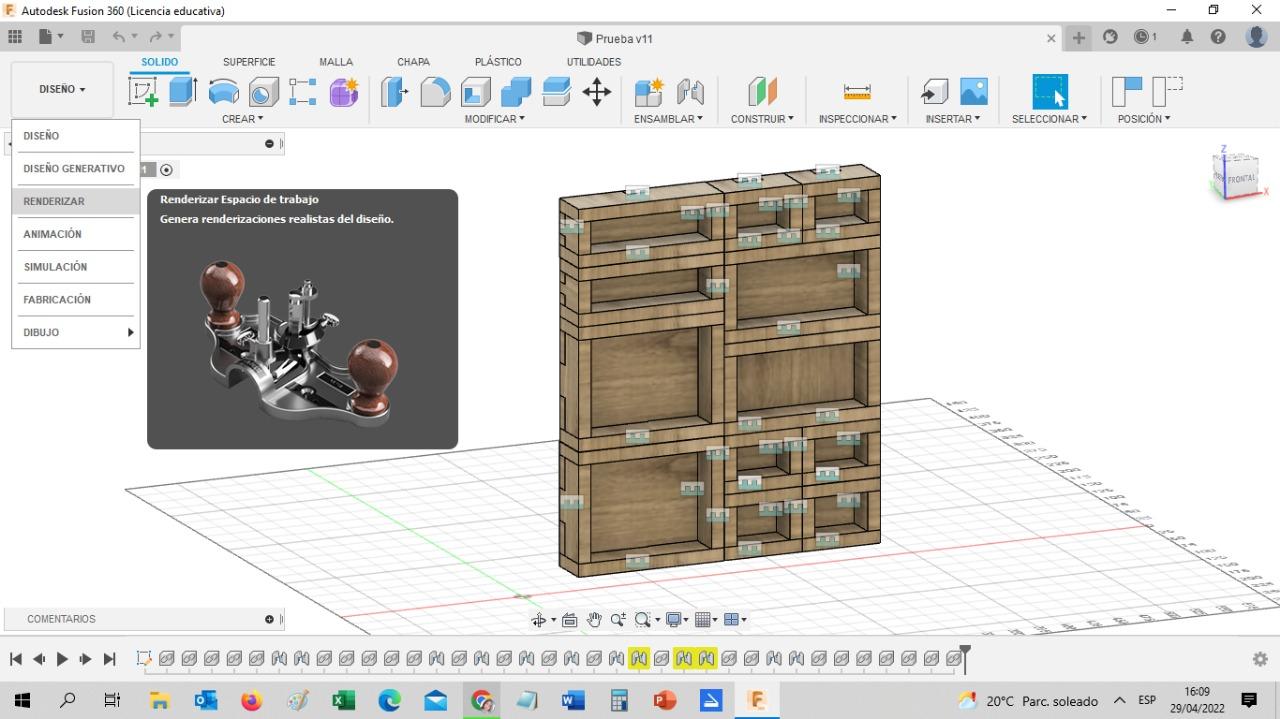

Finalmente, terminamos nuestro librero con un renderizado esto para que nuestro trabajo termine con un buen acabado, existe la opción configuración de la escena este sirve para obtener paisajes y modificar el espacio de nuestro trabajo. Puedes ponerles sombras, reflejo, entre otros. En mi caso solo le puse sombra y iluminación en un fondo celeste. Ya depende de ustedes la forma en la que quieran presentar su proyecto.

Este sería el resultado final, eso es todo. Espero que les haya servido de guía para realizar este librero, hasta la próxima! :)
