Letrero Luminoso De Escritorio De Zero Two

Bienvenidos , en este proyecto podrán crear un letrero luminoso de dimensiones 106.00mm x 106.00mm x 67.00.Realizar la creación de este proyecto les permitirá introducirse en el mundo de la fabricación digital , podrán familiarizarse con las herramientas del programa que usaremos, además podrán practicar sus habilidades para realizar futuros proyectos, espero puedan disfrutar hacer este proyecto tanto como yo.

Software Fusion 360.

Mouse periférico.

Laptop o computadora con un procesador moderno.

Como pueden ver son pocos los materiales que necesitamos.

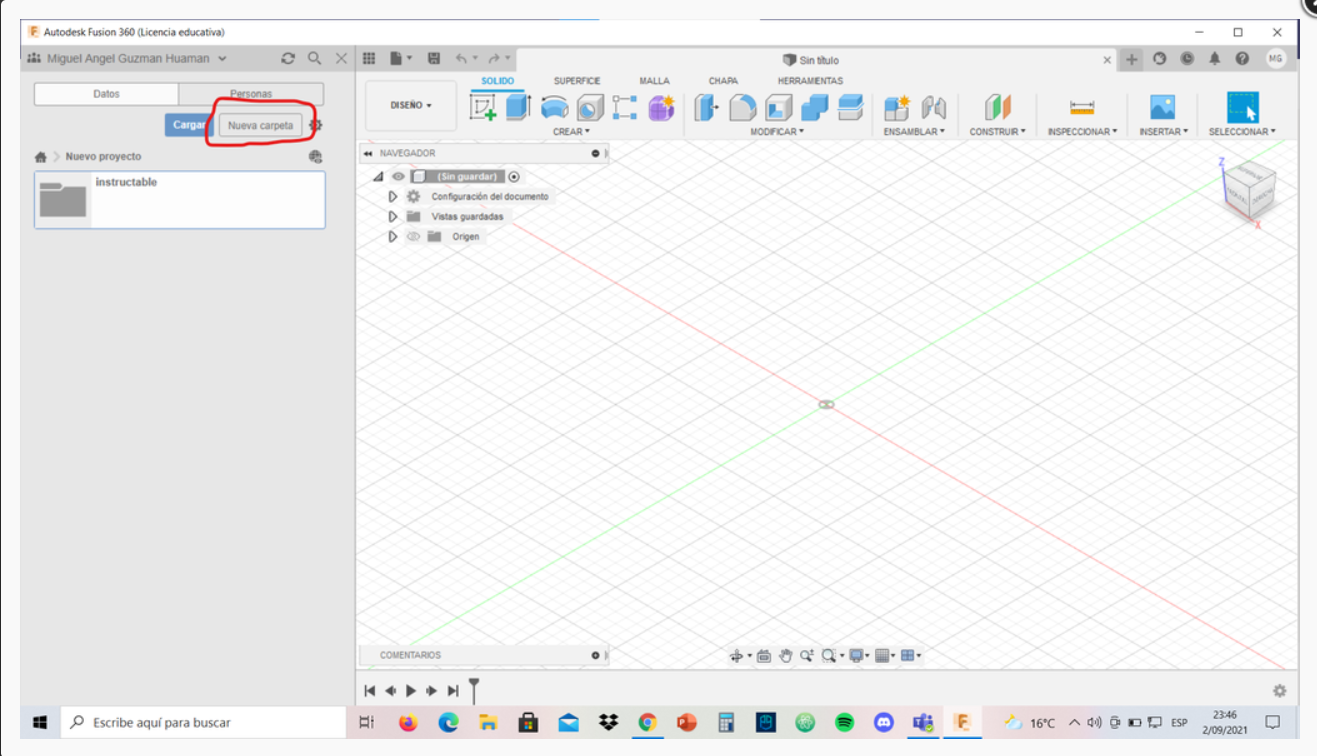

Instala el software Fusion 360, ejecutarlo como administrador y cuando inicie escoger la opción de crear nuevo proyecto luego aprecie donde se encuentra cada herramienta ( recomiendo pasar el cursor por encima de las herramientas para poder tener una idea de donde se encuentra cada una ),dar clic donde dice NUEVO PROYECTO, coloca un nombre de tu agrado al proyecto , dentro de este abre una carpeta (también colócale un nombre de tu agrado), en la parte superior en la pate donde trabajaremos dar a guardar y lo guardaremos con el nombre CARA BASE, recuerden guardarlo dentro de la carpeta que acaban de crear.

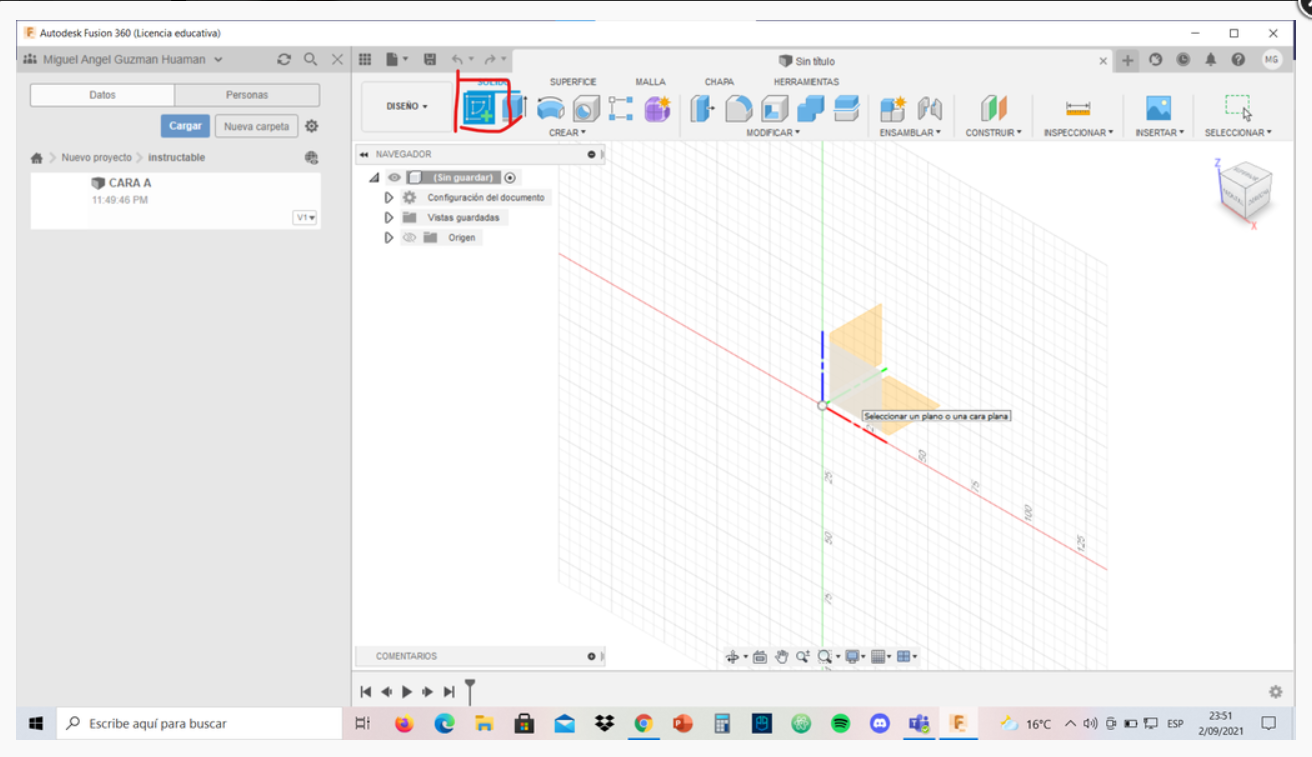

Dar clic en crear boceto y escoger el plano mostrado en las imágenes, dar clic al escoger el plano adecuado ,ahora empezaremos con el boceto de la cara BASE de nuestra caja donde ira el letrero , ahora daremos clic escogiendo la herramienta LINEA que se encuentra en la parte superior ,empezaremos ubicando el punto del centro de los ejes y daremos clic (no es necesario que escojan este punto , en realidad pueden usar cualquiera pero para ubicarnos usaremos este)moveremos el cursor hasta tener la medida que queremos donde daremos clic para terminar la linea.

Para dejar de usar una herramienta por ejemplo LINEA pulsamos el botón ESC(ubicado generalmente en la esquina superior izquierda en los teclados), para ser precisos con la distancia de nuestras líneas les recomiendo escribir el numero ( recuerde que estará en mm). Si desean moverse a través del plano mantengan presionada la esfera para movilizarse (cuando dejen de presionarla seguirá en uso la herramienta que tengan activada).Tengan cuidado al realizar el plano BASE , me refiero a las medidas ya que si no son exactas nuestro proyecto se puede complicar.

Siguiendo los pasos antes mencionados , también realicen estas caras en otra hoja dentro de su archivo , siempre tengan cuidado con las medidas ya que si no cuentan con las medidas exactas esto complicara su proyecto , claro que luego podrán arreglarlo pero será mas tedioso.

Al tener el boceto hecho de manera correcta se vera con el interior de un color azul , debemos darle clic a terminar boceto que esta en la parte superior a la derecha. Luego daremos clic a la casita que se ve en el cubo donde se encuentran los ejes. Para darle profundidad daremos clic a la opción EXTRUIR y podremos apreciar si es que hicimos bien el boceto que automáticamente aparecerá una flecha al centro para darle profundidad. Estiráremos esta flecha hasta darle la medida 3 mm, todas las caras tendrán esta medida , pero le recomiendo que escriban la medida. Recuerden guardar su progreso , hagan los mismo con las demás caras.

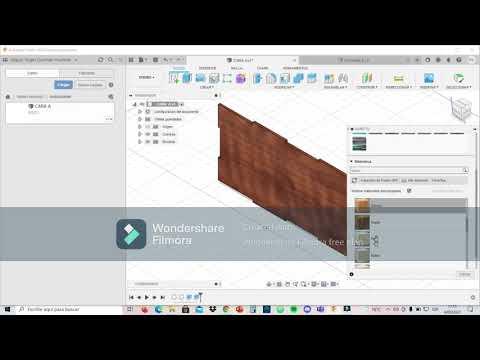

Aquí hice un video explicando como darle un diseño de madera que es el que recomiendo a las caras , pero si ustedes desean pueden escoger otro como metálico para las piezas de la cajita pero para la cara donde ira el diseño les recomiendo usar un diseño de vidrio para que así resalte. Asegúrense de hacer esto con las demás caras para que el color sea uniforme ,en el siguiente paso ensamblaremos las piezas.

Aquí dejo el link: https://youtu.be/JpFvrRMyXto

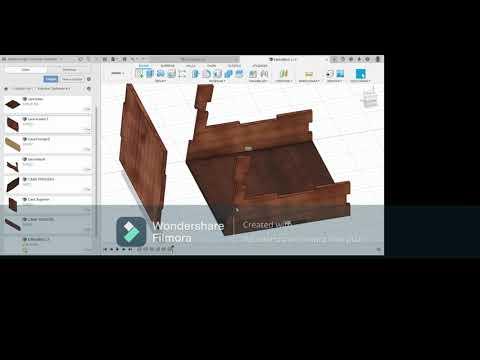

Aquí dejo un video de como hacer el ensamble de nuestro proyecto.

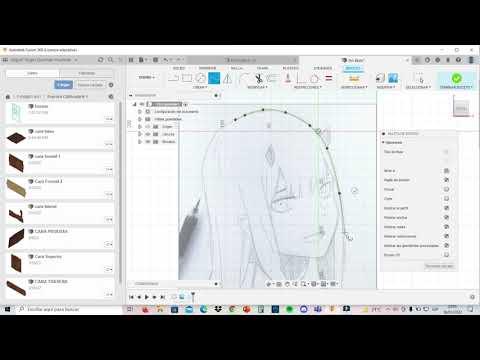

Aquí por ultimo les muestro lo que deben hacer para culminar su proyecto ,muchas gracias por su atención ,espero haberlos ayudado.
