Letrero Luminoso De Escritorio

La creación del letrero luminoso de escritorio esta especialmente dirigido para personas que deseen aprender lo básico de impresos modelados en 3D, diseñar el proyecto será una practica sencilla y adquirirá un mayor conocimiento en los conceptos de utilidad al momento de realizar proyectos.

Los materiales que se necesitaran serán los siguientes:

• El programa Fusion360 (Previamente adquiriendo la licencia)
• Una Pc / Laptop
• Conexión a Internet
• Una Imagen DXF del que mas te guste

Luego de abrir el programa Fusion360, crearemos una nueva carpeta y luego le daremos a la opción crear boceto como se muestra en la imagen.

Dependiendo de la posición en la que tiene que estar la cara seleccionaremos una entre los planos, para empezar realizaremos una cara base, seleccionar como se muestra en la imagen.

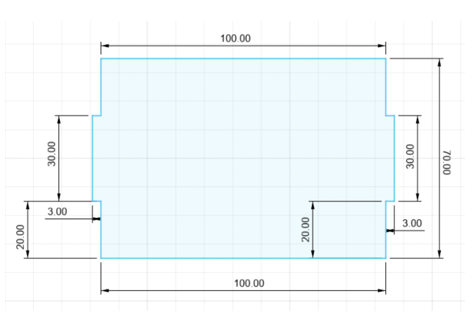

La pestaña de opciones cambiara, seleccionar la opción crear y después línea (o también escribir l y se selecciona automáticamente) y crearemos líneas con el siguiente plano, al terminar seleccionar la opción terminar boceto

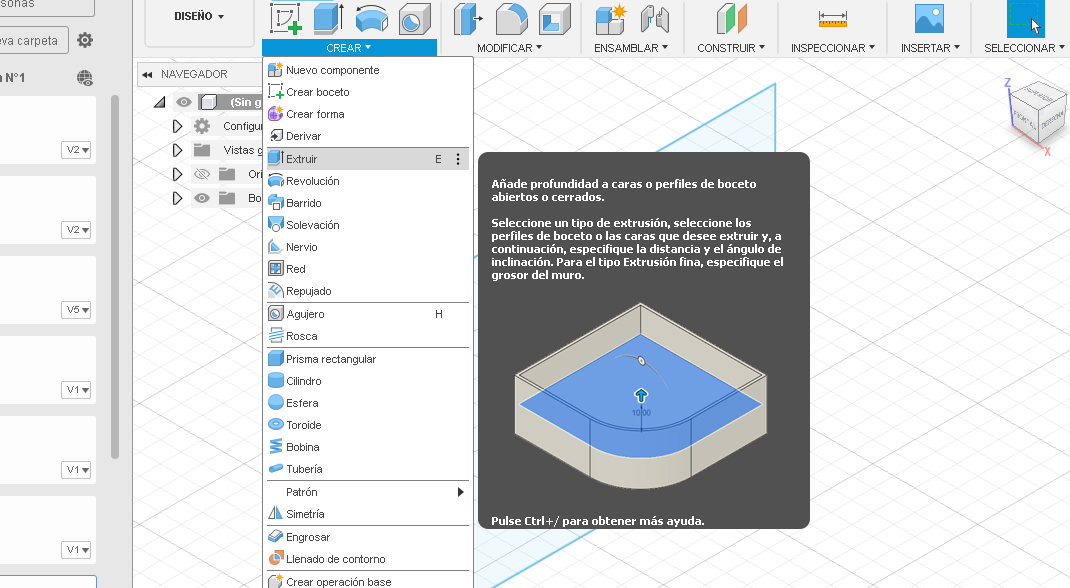

Una vez finalizado el boceto, el siguiente paso es extruir la cara base, para realizarlo seleccionamos la opción crear y después la opción extruir como se muestra en la imagen.

Aparecerá las opciones del extruir, para todas las caras, la distancia debe ser de 3mm como se muestra en la imagen.

Puede modificar el aspecto de la cara base ingresando a la opción modificar y después la opción aspecto.

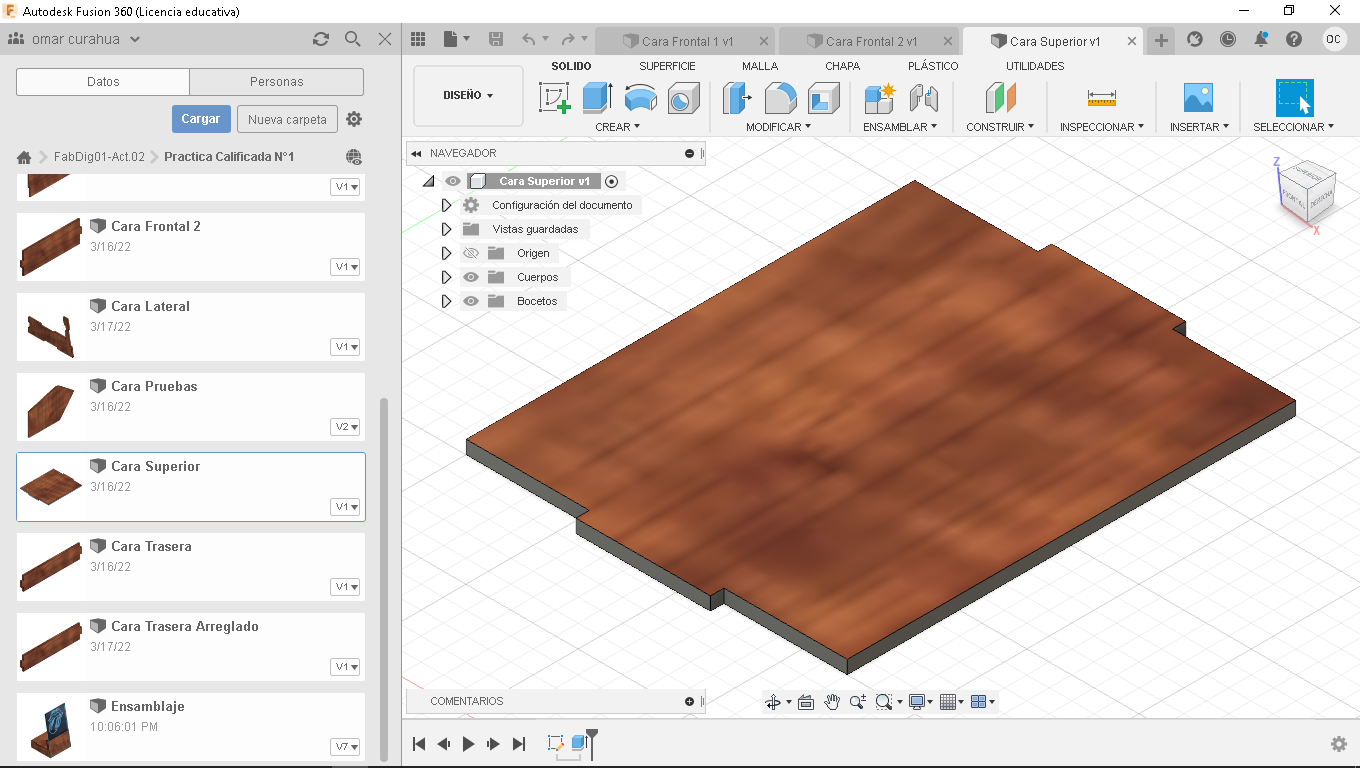

Podrá elegir entre varios tipos de materiales (cristal, madera, etc.). Al final debe quedar la cara base como se muestra en la imagen.

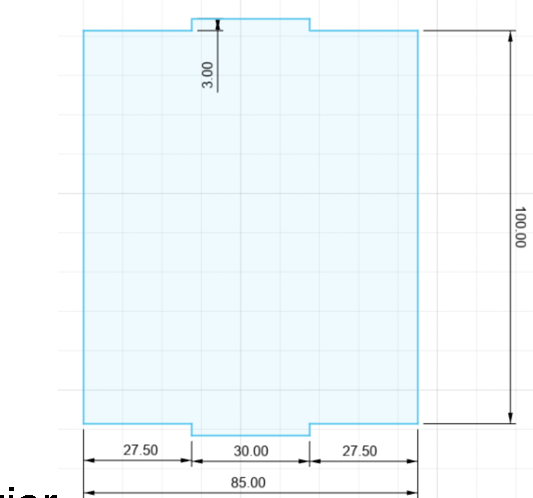

Seguidos los pasos anteriores, de igual manera crearemos la cara frontal con las respectivas medidas que se muestran en la imagen. De la misma forma agregar un aspecto del que mas guste.

De igual modo diseñar con la opción línea con las medidas que se muestran en la imagen.

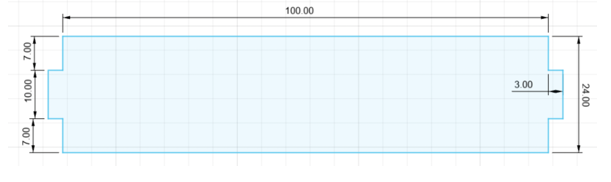

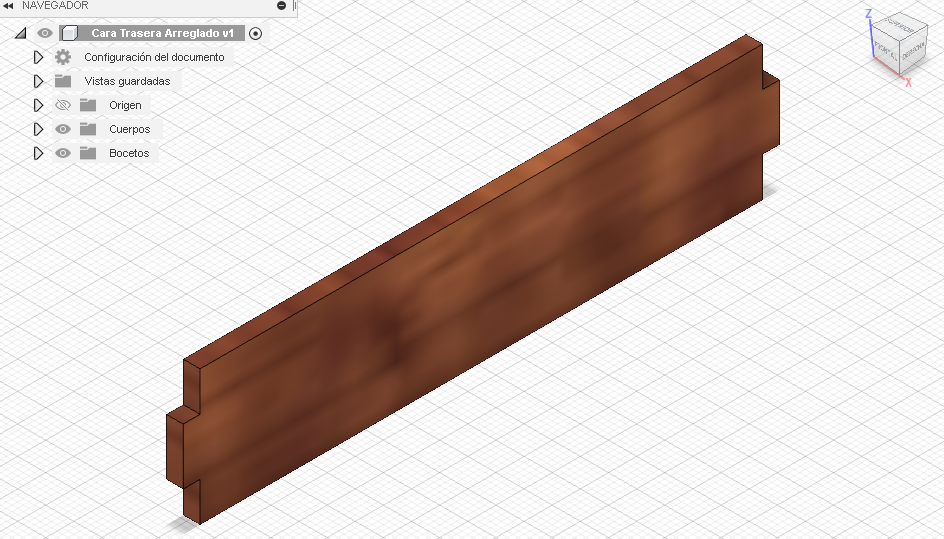

Diseñar con las medidas correspondientes que se muestra en la imagen la parte trasera del letrero luminoso utilizando la opción líneas.

En el caso de la cara lateral, tenemos que tener en cuenta los grados en el que se encuentran las líneas, según la imagen tiene que ser de grados de 100 y 90 grados para que no haya ningún sobrante o faltante al momento de armar las piezas.

Para crear la cara diseño, debemos tener nuestra imagen DFX para no tener ningún inconveniente al momento de realizar el diseño. Primero vamos a crear la cara con las medidas que se muestra en la imagen, realizar el extruir de la cara como se demostró en el paso 4.

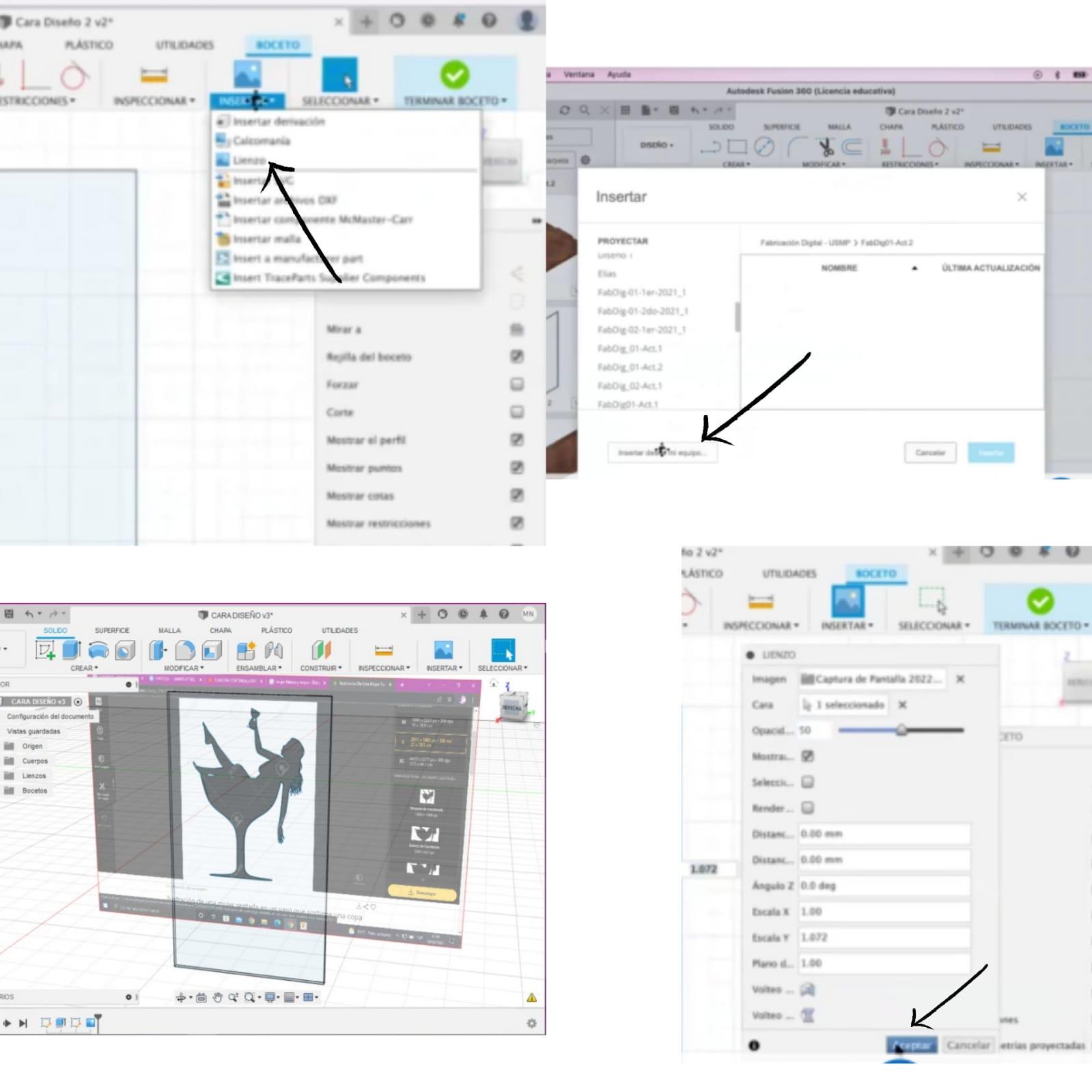

A continuación, seleccionaremos en la opción insertar y luego insertaremos un lienzo, insertaran la imagen DFX que tienen guardada en la cara diseño, podemos además reducir o aumentar el tamaño para que la imagen este perfectamente centrada sin que se sobrepase de la cara.

Para darle la forma del ejemplo mostrado al inicio, seleccionamos la opción crear y luego la opción spline, luego tenemos que delinear toda la imagen hasta quedar como se muestra a continuación.

Cuando se tenga todas las piezas listas, ahora se tendrá que armar las piezas para darle la forma del letrero luminoso de escritorio. Creamos un nuevo diseño, guardamos el diseño e insertaremos nuestras piezas como se muestra en la imagen

Se empieza primero por la cara base y elegiremos la cara lateral como ejemplo para empezar a armar las piezas, ubicaremos las partes en donde se deben unir, para unir las piezas, seleccionar la opción ensamblar y después la opción unión.

Ubicar el punto de origen que seria el punto medio de la parte que vamos a unir, las piezas deben ser unidas en su totalidad como se muestra en la imagen.

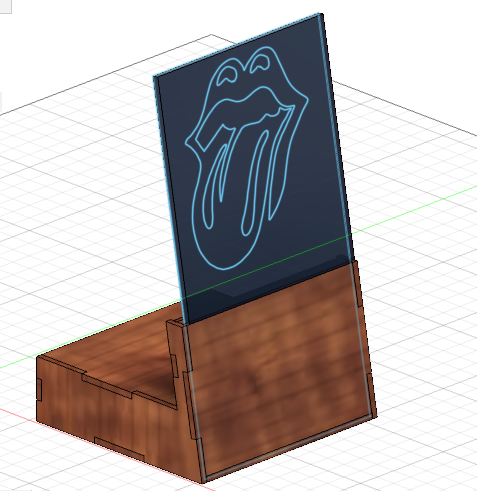

Realizar el mismo procedimiento con todas las piezas, a continuación se mostrara como debería quedar las piezas totalmente armadas

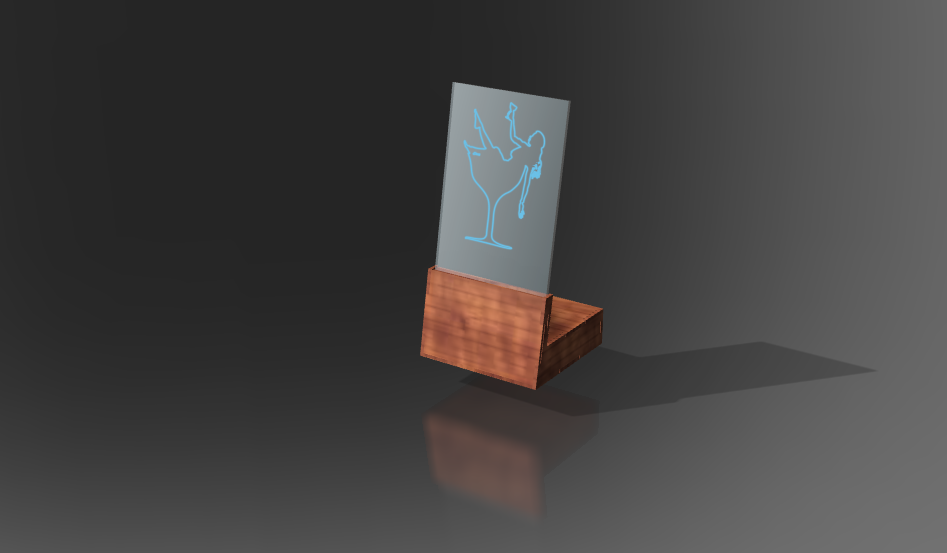

Adicionalmente pueden agregar una escena de una imagen que brinda el programa Fusion360, seleccionar la opción diseño y luego renderizar, luego en configuración, seleccionar la opción configuración de la escena.

en biblioteca de entornos podrán seleccionar escenas que cuenta el programa o podran descargar escenas adicionales, pueden agregar la escena que deseen.
