Letrero Luminoso

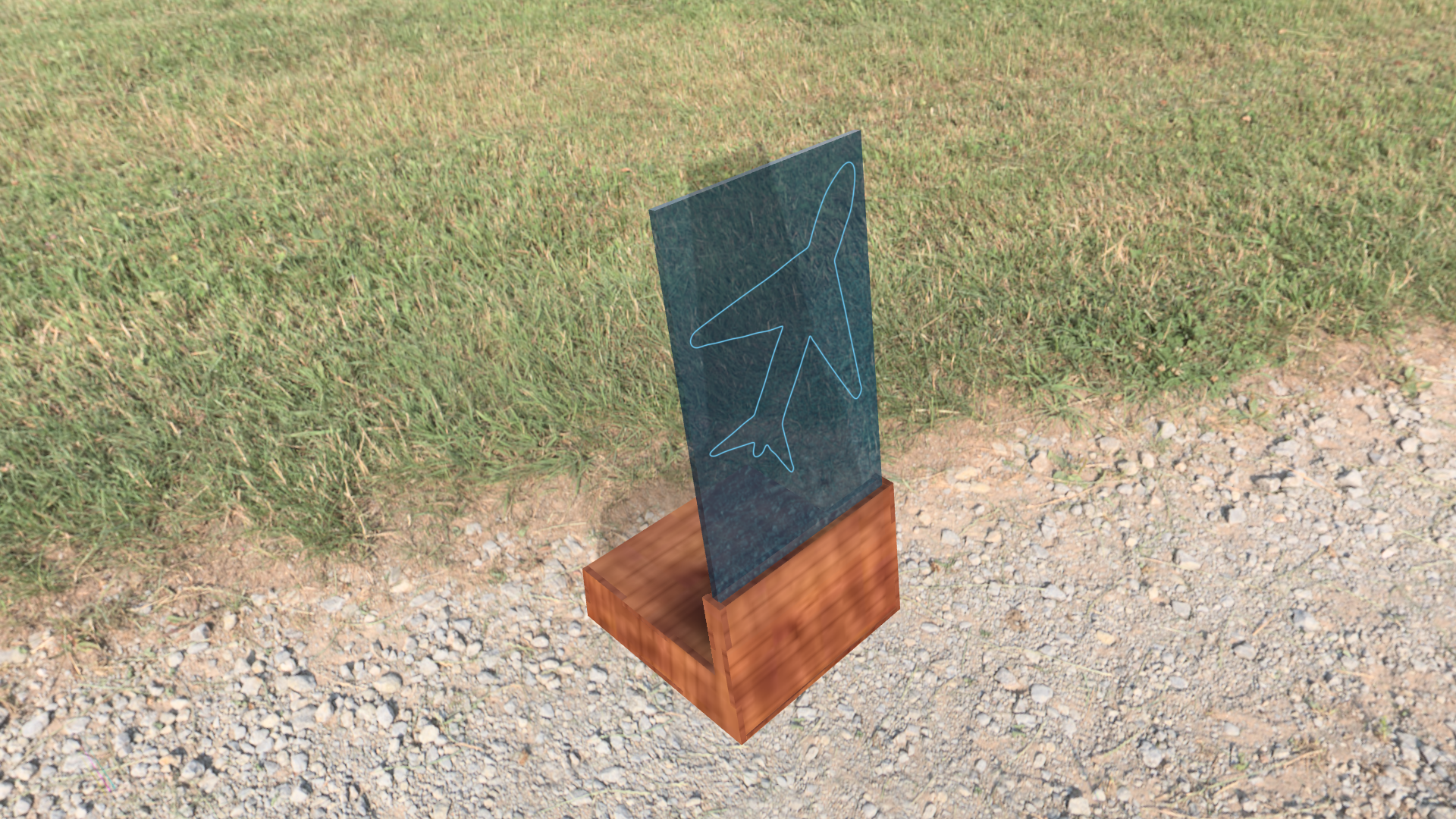

Bienvenidos a este nuevo canal de instructables quien les habla su amigo Rodolfo André Zúñiga Fernández, en esta oportunidad les enseñare por pasos como hacer un letrero luminoso de escritorio.

-Computadora.

-Un mouse periférico.

-Buena señal de internet.

-Programa Fusion 360.

-Un buen procesador.

-Buen mantenimiento y carga del software.

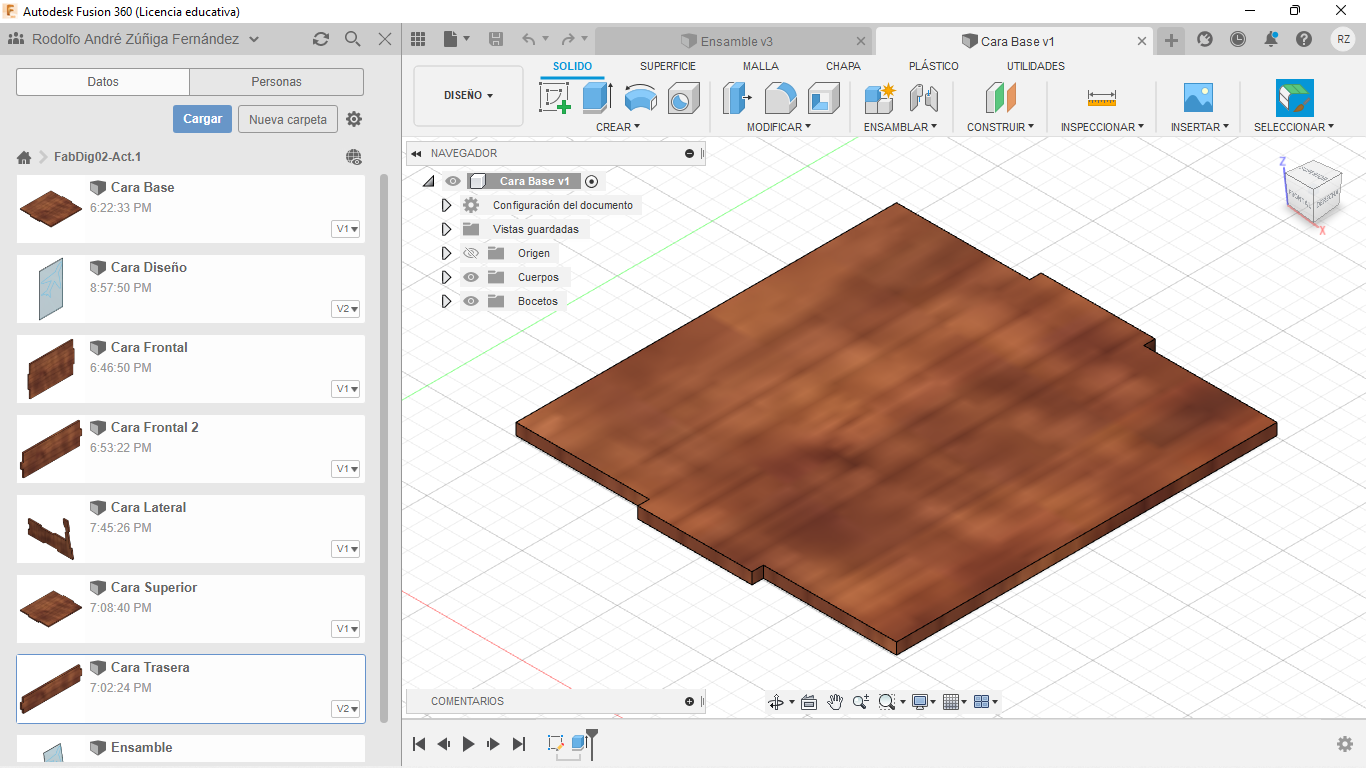

Desarrollo de la cara base:

Comenzamos guardando, luego creamos un nuevo boceto en los ejes x,y, revisamos las medidas en el plano de word, presionamos en la tecla "línea", vamos dirigiendo con las medidas exactas, pasamos a crear una línea imaginaria que nos sirva de simetría. Presionamos en la tecla crear y luego en simetría, nos sale un cuadro donde debemos presionar las líneas que queremos copiar, entonces presionamos la línea de simetría imaginaria y le damos aceptar, veremos que se copio en la parte de arriba, le agregamos la última línea que nos falta y le damos a terminar boceto.

Volvemos con la tecla home, seleccionamos la cara y le damos a la tecla modificar-aspecto, buscamos el color que más nos agrade y los arrastramos hasta la imagen, luego vamos a la función crear-extruir y le ponemos de medida 3mm como lo vamos a trabajar en todas las caras para terminar le damos en guardar y se genera una copia.

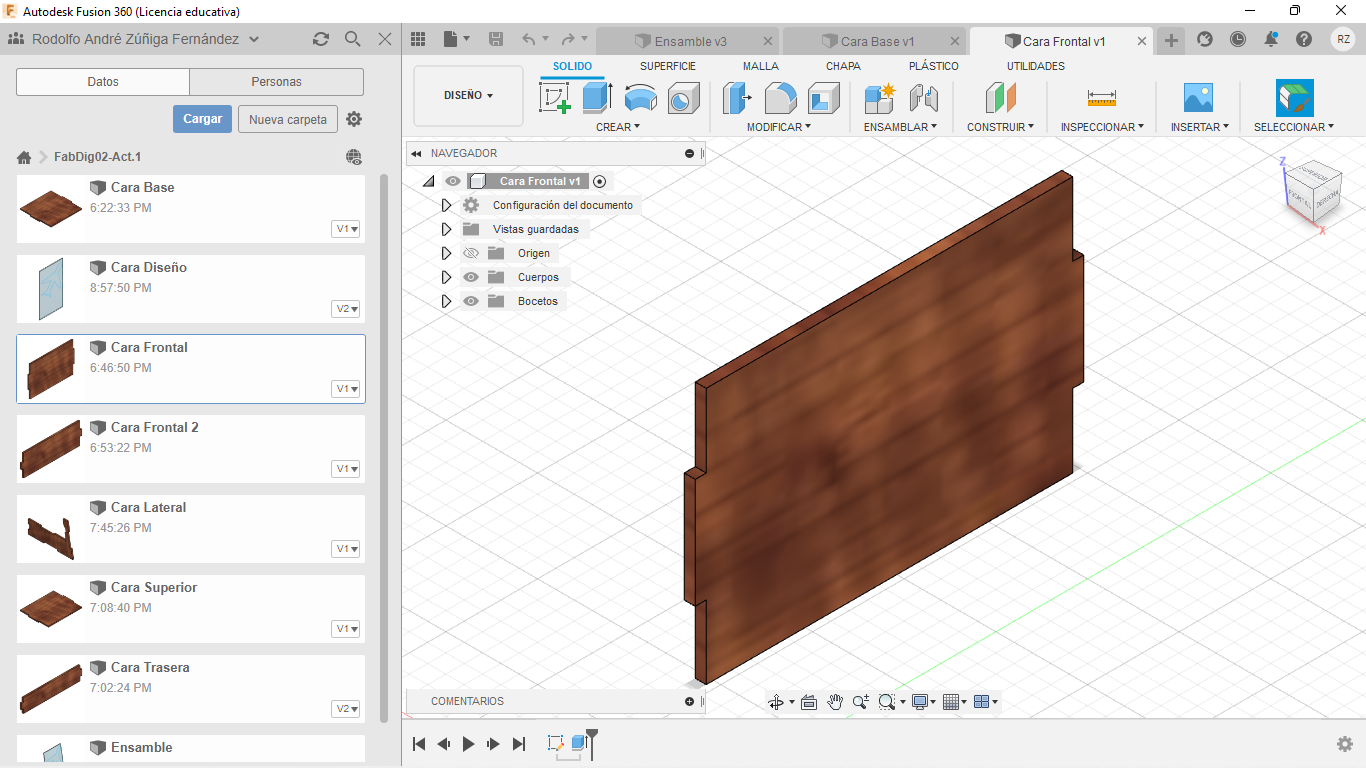

Desarrollo de la cara frontal:

Se abre un nuevo archivo.

Le damos a crear boceto, luego presionamos en la tecla línea y empezamos a crear.

Vemos las medidas en los planos de word, y empezamos a crear.

Presionamos en terminar boceto

Luego de terminar se le da a la tecla extruir para darle volumen de 3mm y el color sólido de cerezo.

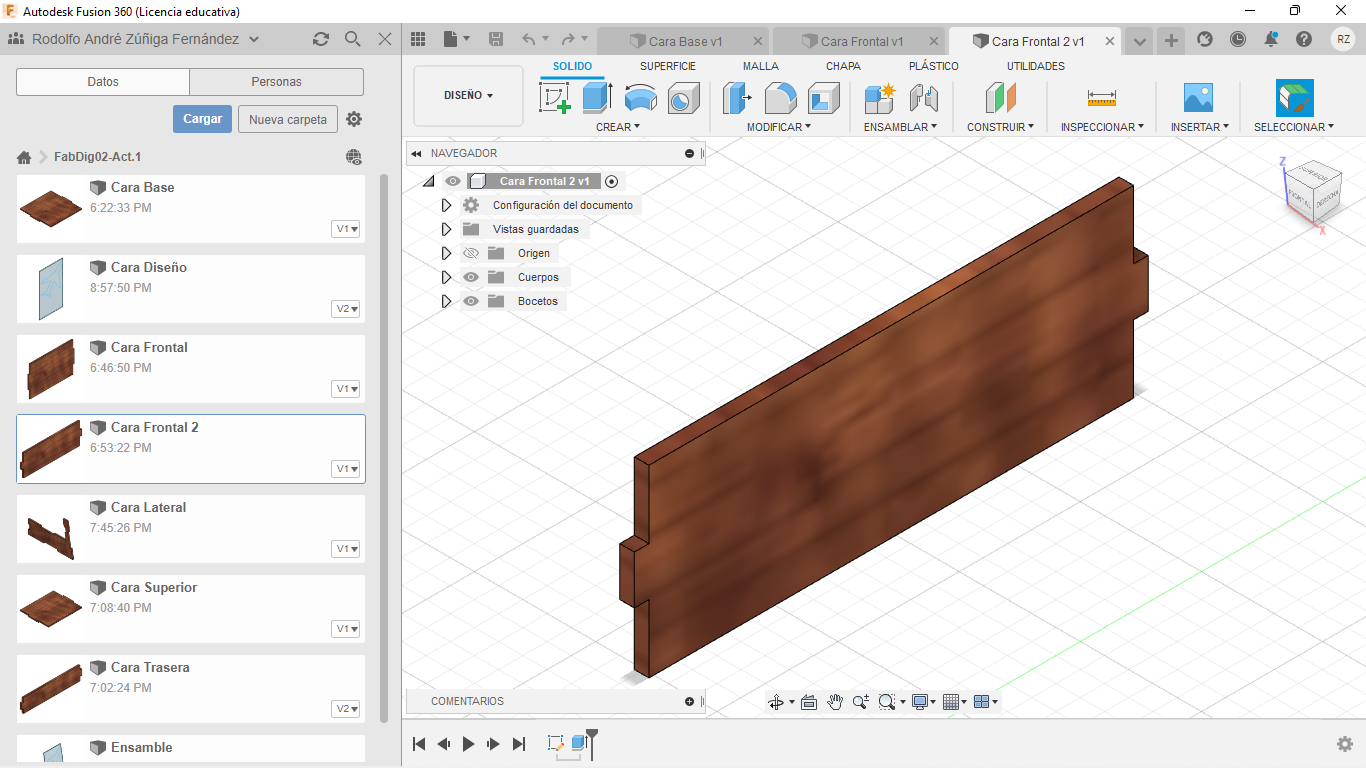

Desarrollo de la cara frontal 2:

Se abre un nuevo archivo.

Le damos a crear boceto, luego presionamos en la tecla línea y empezamos a crear.

Vemos las medidas en los planos de word, y empezamos a crear.

Presionamos en terminar boceto

Luego de terminar se le da a la tecla extruir para darle volumen de 3mm y el color sólido de cerezo.

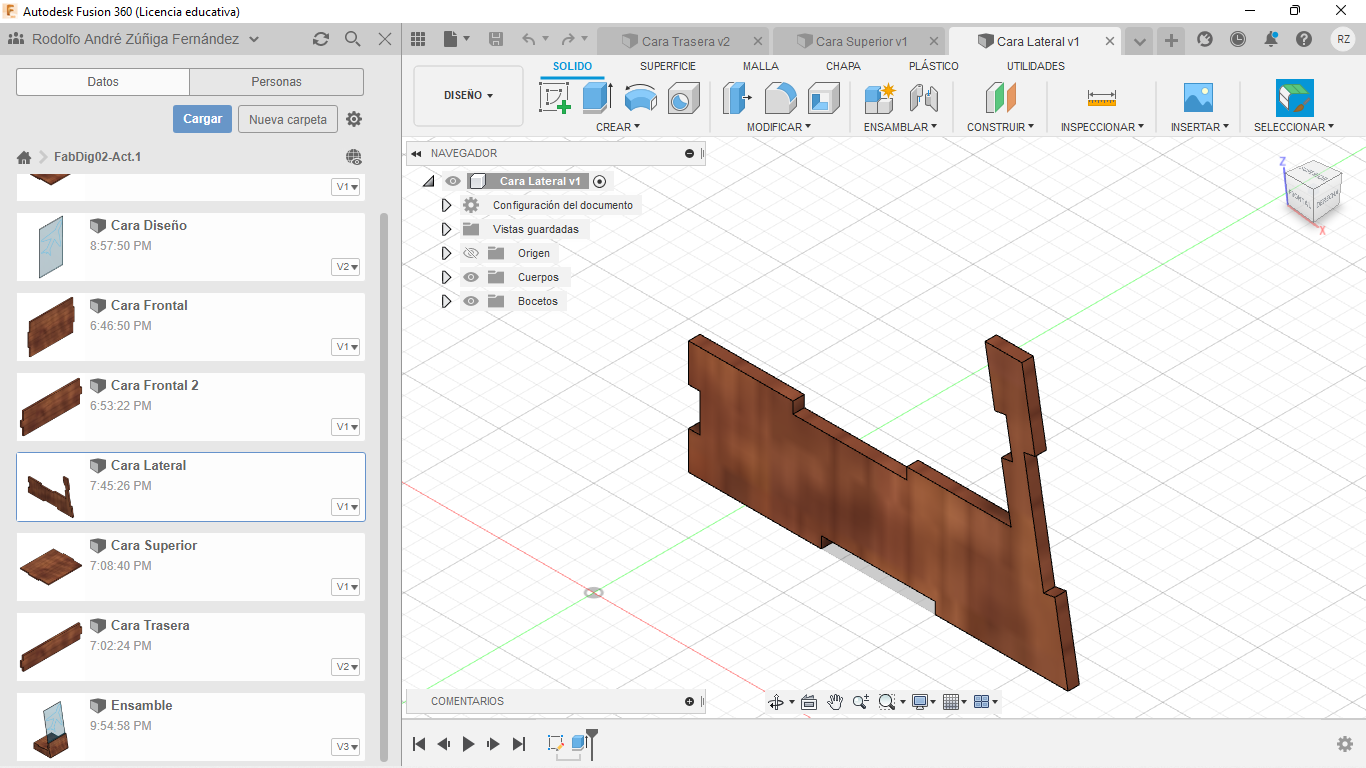

Se abre un nuevo archivo.

Le damos a crear boceto, luego presionamos en la tecla línea y empezamos a crear.

Vemos las medidas en los planos de word, y empezamos a crear.

Presionamos en terminar boceto

Luego de terminar se le da a la tecla extruir para darle volumen de 3mm y el color sólido de cerezo.

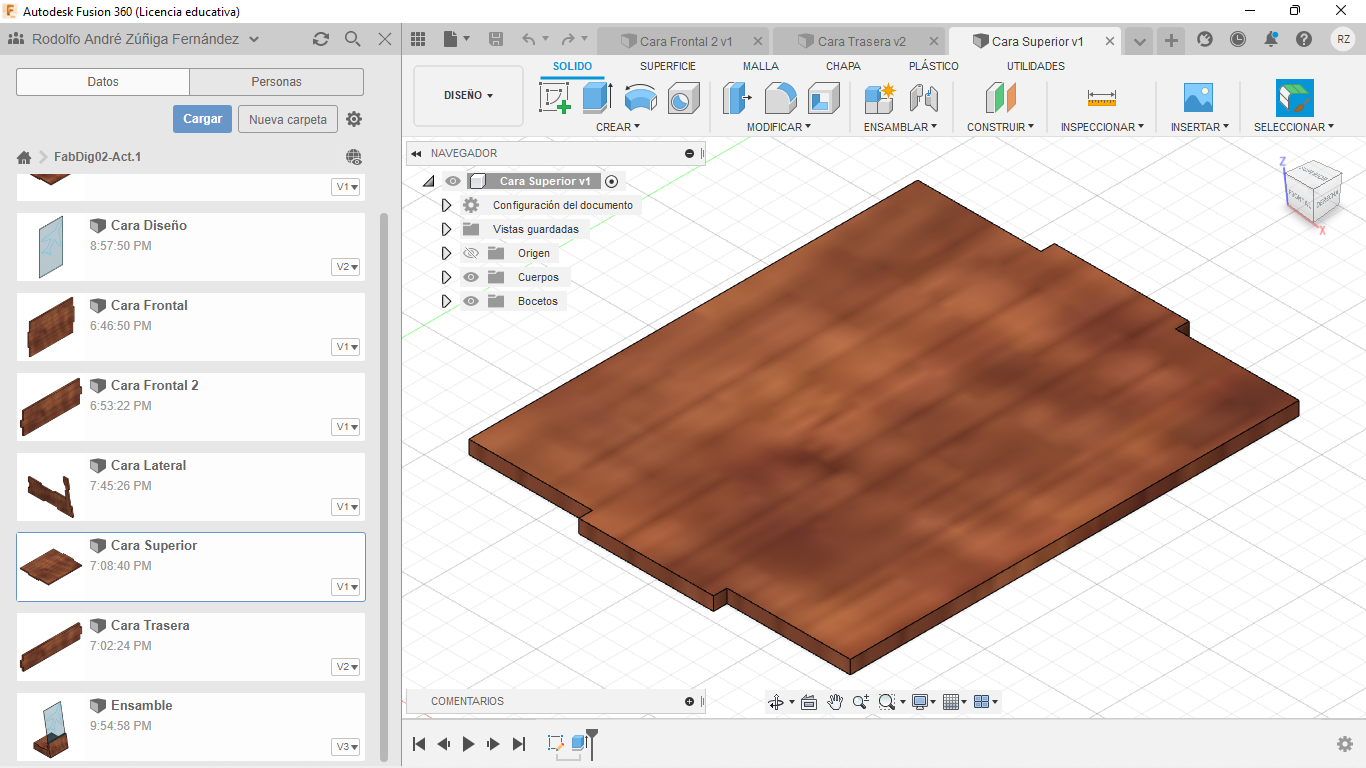

Se abre un nuevo archivo.

Le damos a crear boceto, luego presionamos en la tecla línea y empezamos a crear.

Vemos las medidas en los planos de word, y empezamos a crear.

Presionamos en terminar boceto

Luego de terminar se le da a la tecla extruir para darle volumen de 3mm y el color sólido de cerezo.

Se abre un nuevo archivo.

Le damos a crear boceto, luego presionamos en la tecla línea y empezamos a crear.

Vemos las medidas en los planos de word, y empezamos a crear.

Presionamos en terminar boceto

Luego de terminar se le da a la tecla extruir para darle volumen de 3mm y el color sólido de cerezo.

Abrimos un nuevo componente, le añadimos las medidas exactas del plano 100x180, luego presionamos la tecla insertar y luego lienzo insertamos la imagen sacada de internet en formato dxf y la pegamos en aceptar.

Empezamos a delinear con la tecla spline, punto de ajuste spline le damos la forma a la imagen que escogimos, para ver mejor la silueta en el panel de configuración le damos a mostrar puntos para que salgan y presionamos en el ojito de boceto. damos a terminar boceto y guardamos.

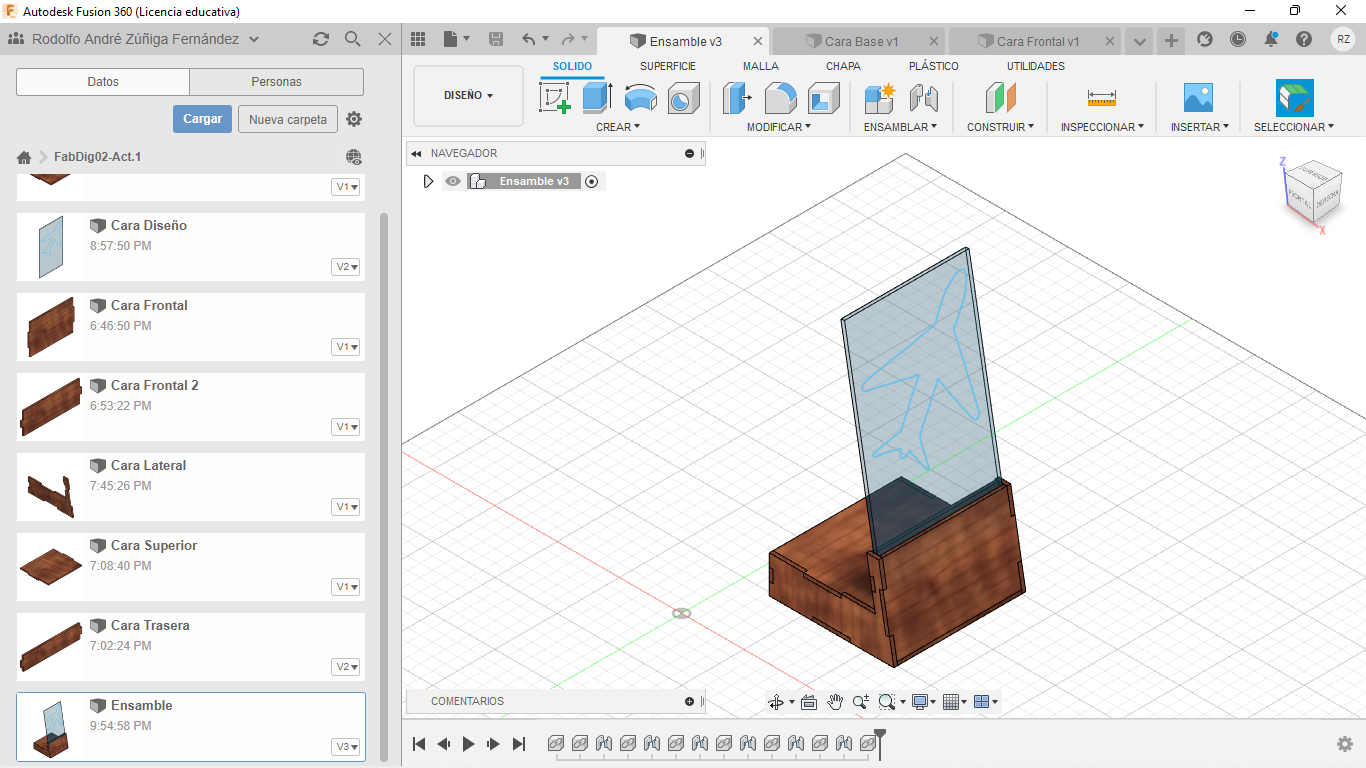

Para ensamblar lo primero que se tiene que hacer es crear una nueva pestaña como siempre, le damos a crear boceto y empezamos primero con la cara base, presionamos en el panel de la cara base, click derecho y extrar en plantilla actual, lo mismo hacemos con las caras frontales, laterales, superior y trasera, para hacer una por al extraerla le damos a la tecla ensamblar y luego unión y presionamos las líneas marcando desde el medio de la linea con la paralela donde queremos ensamblar y damos a aceptar y así con todas las caras.

Para la cara diseño solo la superponemos y listo.
