Letrero Luminoso

Buen día gente. El día de hoy, con este instructable, te ayudare a crear un Letrero Luminoso en Autodesk Funsion 360.

-Aplicación Autodesk Funsion 360

-Pc o laptop

-Mouse

-Imagen dxf a tu gusto

-Guías de las medidas de las piezas

-Madera

-Plancha de acrílico

-Cortadora láser

-Paciencia

-Creatividad

Para iniciar nuestro proyecto de manera ordena crearemos una carpeta. En este caso, la llamaré: Act 1

La base donde crearemos las formas de nuestras piezas es el boceto. Por ende, como segundo paso crearemos nuestro primer boceto.

Nos dirigimos al menú CREAR, allí encontraremos la opción que buscamos y la seleccionamos.

Siempre después de crear un nuevo boceto, la aplicación nos solicitará elegir un plano de trabajo en donde diseñaremos nuestro boceto.

La selección de este planos dependerá de la posición en la que ira cada pieza. Por ejemplo; la cara base al ser la cara que chocará con el piso, se diseñara el el plano XY; mientras que las caras frontales se diseñaran en los planos XZ.

En este tipo de trabajos es siempre recomendable guardar el proyecto por cada paso que damos, para que así aseguremos el trabajo y formemos un registro, con el cual podríamos regresar al cambio que deseamos sin ningún problema.

Guarda siempre con nombres concretos.

En la parte inferior derecha de cada pieza veras v1, v2 o v... Estás son las versiones de tu trabajo, que va aumentando cada que guardas el proyecto

Con nuestra base lista, iniciamos a dar las formas a las piezas de nuestro proyecto.

Utilizaremos la herramienta Línea, la cual encontramos en el menú CREAR.

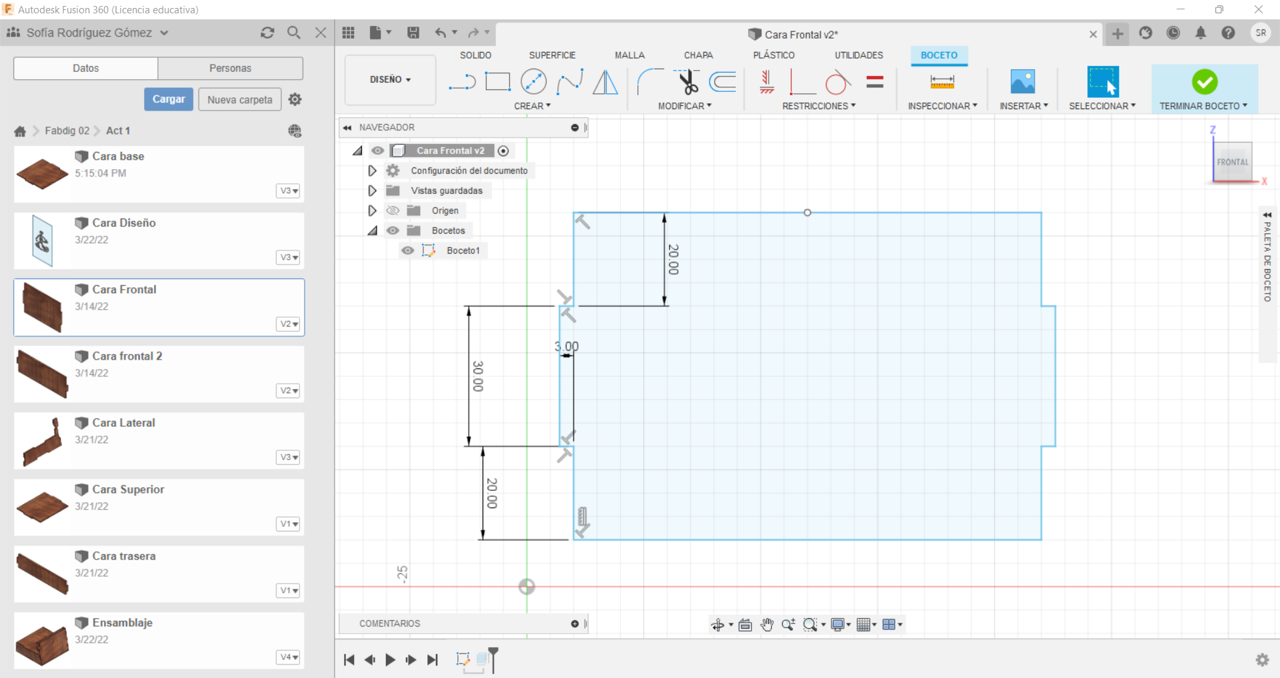

Con nuestra herramienta y plano ya seleccionados, comenzaremos a trazar el boceto de nuestra primera pieza, con las medidas adjuntadas en la siguiente imagen.

Luego finalizaremos dando al botón de TERMINAR BOCETO.

Con la herramienta Extruir, ubicado en el menú CREAR, procederemos a dar el volumen a nuestro plano.

Le daremos unos 3mm de espesor.

Ya con nuestra pieza con volumen, nos toca darle un aspecto más realista.

Nos dirigimos al menú Modificar y seleccionamos la opción Aspecto. La cual abrirá una ventana en donde podrías elegir el aspecto que le desees agregar a tu pieza.

Luego de elegir el aspecto que desees, arrástralo a tu pieza.

Con la misma lógica y siguiendo los pasos anteriores realizaremos estas otras 5 piezas que nos ayudarán a dar forma a nuestro proyecto.

Crearemos una pieza diferente a las demás pero con las mismas bases. Sigue las medidas de la imagen y extruye tu pieza como ya sabes hacer.

Lo que cambiaremos en esta nueva pieza es su aspecto, el cual será transparente para que se pueda ver el diseño que vas a colocar en tu letrero.

Primero seleccionamos el plano frontal de nuestra pieza. Después en el menú CREAR, crearemos otro boceto sobre el plano seleccionado.

Tras realizar dicha acción se abrirá la posibilidad de volver a bocetear.

Para proceder con este paso es necesario que elijas una imagen dxf.

En el menú INSERTAR, seleccionarás la opción de Lienzo y subirás la imagen que elegiste; el cual acomodaras a tu gusto sobre el plano.

Para trazar nuestro diseño en el menú CREAR, seleccionaremos la opción Spline: de la cual tendrás dos maneras que podrás utilizar para trazar tu diseño.

Que luego de terminarlos, eliminarás el lienzo y darás por terminado el boceto.

En un nuevo espacio, sin elegir plano ni boceto; insertaremos la cara base y la cara lateral dando click derecho a las pieza y seleccionando la opción insertar en el diseño actual.

Con las dos piezas ya ubicadas en nuestro plano de trabajo; en el menú ENSAMBLAR, seleccionamos la opción Unión.

Trabajaremos con las ranuras que ya nos proporciona el diseño trabajado. Seleccionamos punto medio en la línea que va a reposar y luego en el punto medio de la línea en donde descansará la pieza.

Con los conocimientos anteriores, terminaremos nuestro proyecto.

Inserta todas las piezas en el plano de trabajo y únelos como ya te lo he enseñado; así lograras armar tu base para el letrero.

Por último, sin ensamblar, coloca el panel diseño en el espacio que le corresponde y otórgale una rotación de -10° para que encaje correctamente.

Ahora es tu turno de buscar en el lugar en donde te encuentres la manera de hacerlo físico.

Espero que te haya servido este instructable y puedas tu completas el proyecto que tanto anhelas...

GRACIAS
