Letrero Luminoso

Ensamblaje v4.png
Ensamblaje v4.png

"La Tecnología Hace Posible Lo Que Antes Era Imposible. El Diseño Hace Que Sea Real"


Autodesk es un software, de modelado paramétrico, que permite al educando abordar los enormes desafíos,del primer mundo, con herramientas de alto rendimiento industrial.

El proyecto designado,en esta sección, profundiza los conceptos básicos del software.


Supplies


Materiales


  • Teclado Ergonómico
  • Mouse Inalámbrico
  • Monitor Led
  • Autodesk Fusión 360
  • Conexión a Internet 4G
  • Procesador Intel Core o AMD Ryzen con memoria RAM mayor a 8GB
  • Documento con los parámetros del sólido

CARA BASE

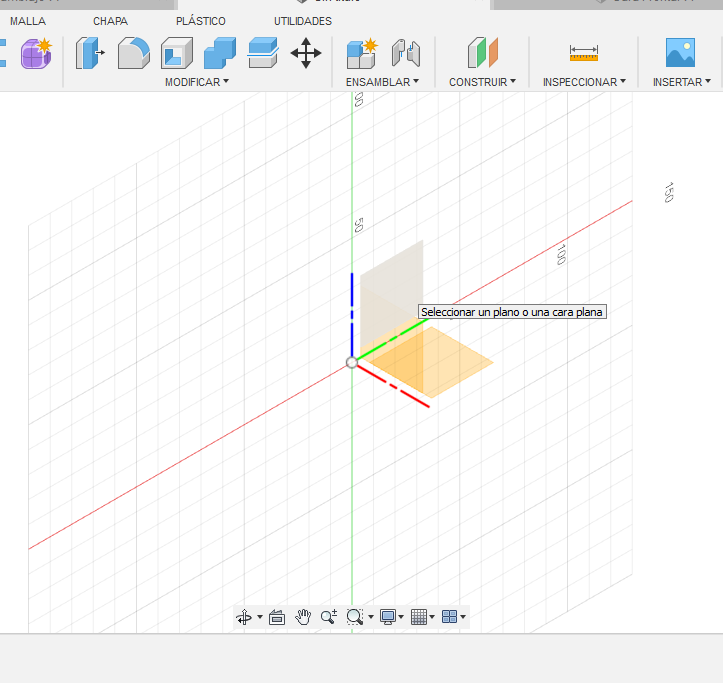

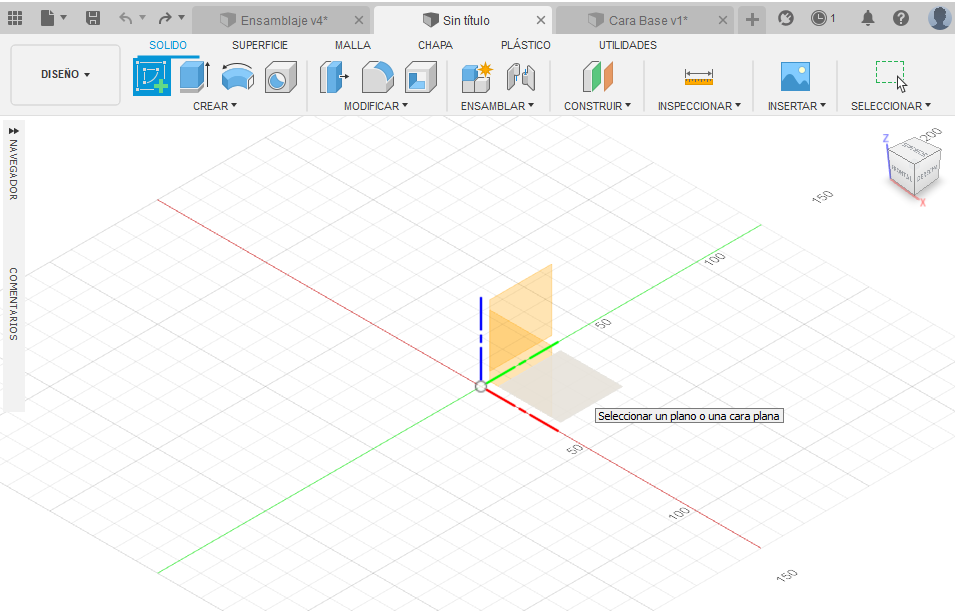

  • Clic en "Crear Boceto".
  • Precisar la dimensión en el plano, de acuerdo a la figura proyectada.

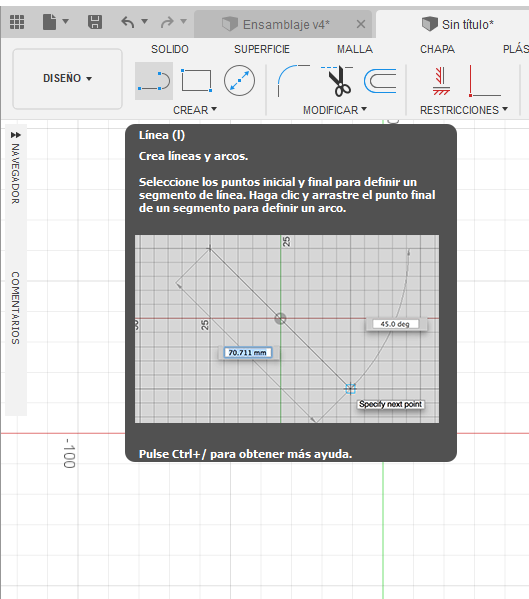

  • Clic en "Crear línea".
  • Delimitar la escala del sólido con los parámetros remitidos.

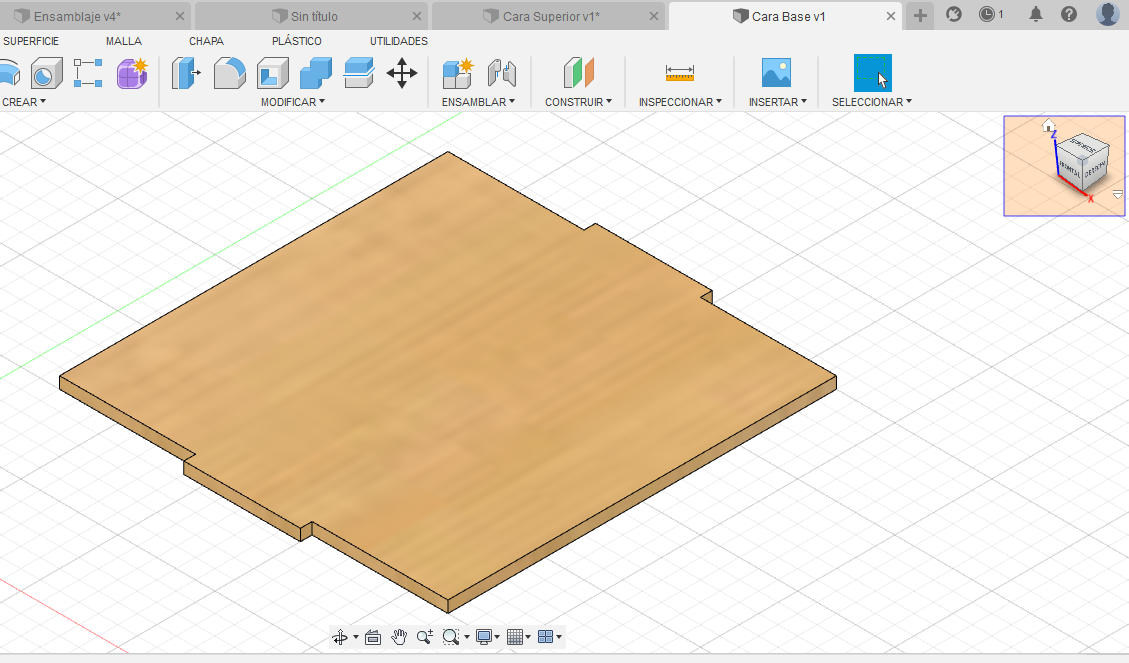

CARA BASE

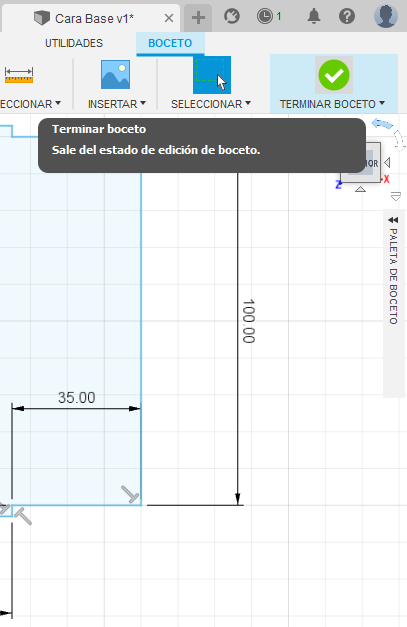

  • Clic en "Terminar Boceto".
  • Clic en el ícono tridimensional "Casa".

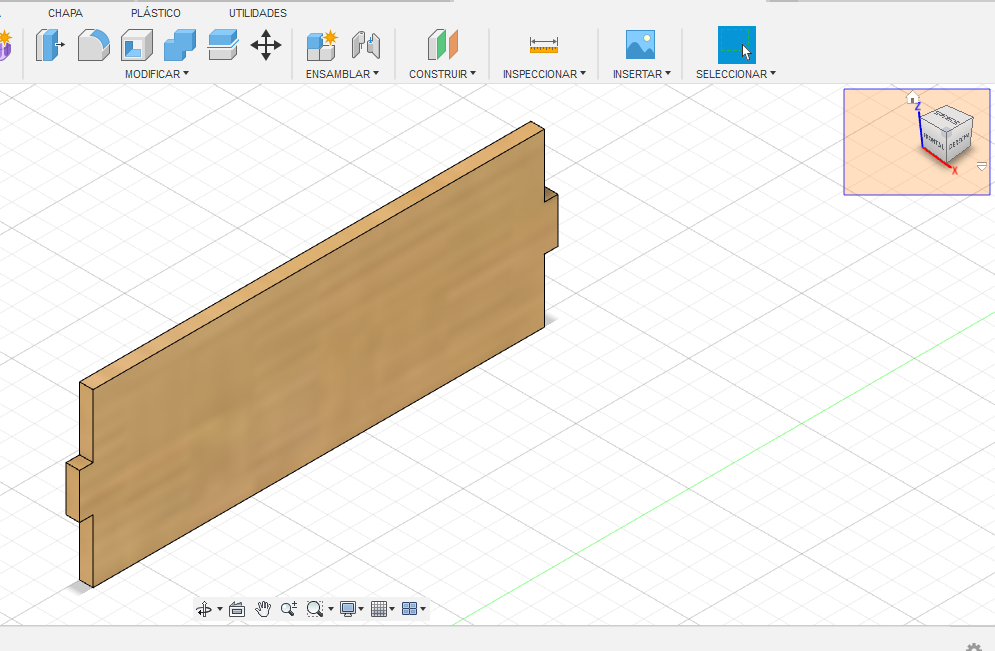

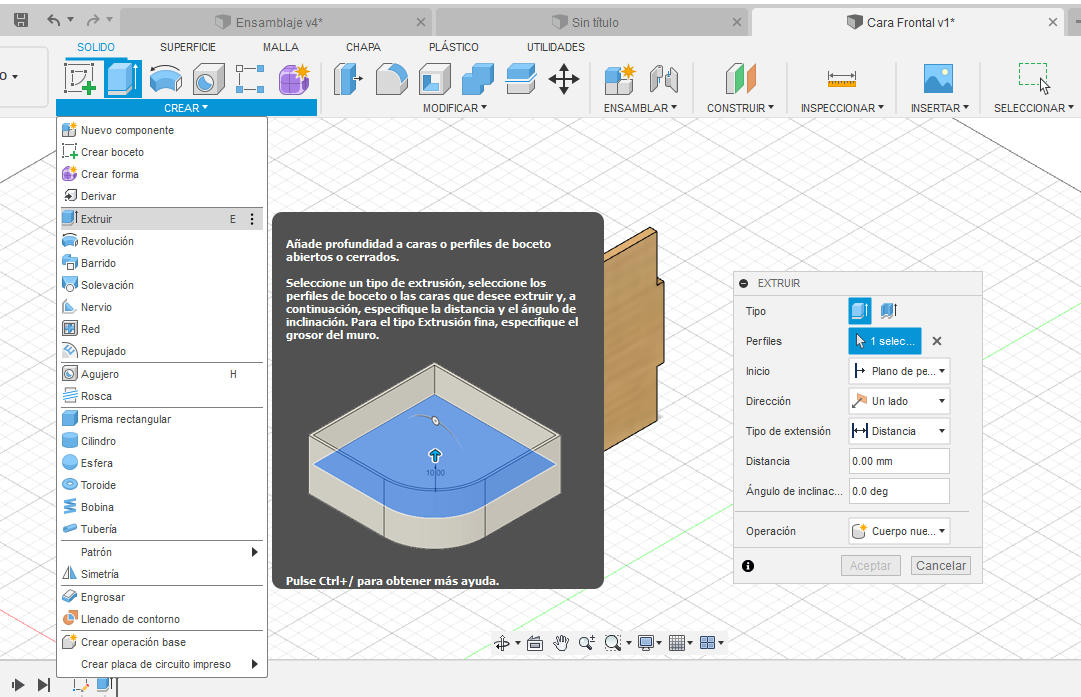

  • La subsección “Crear” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Extruir”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el valor de 3.00 mm, dentro de la línea “Dirección”.

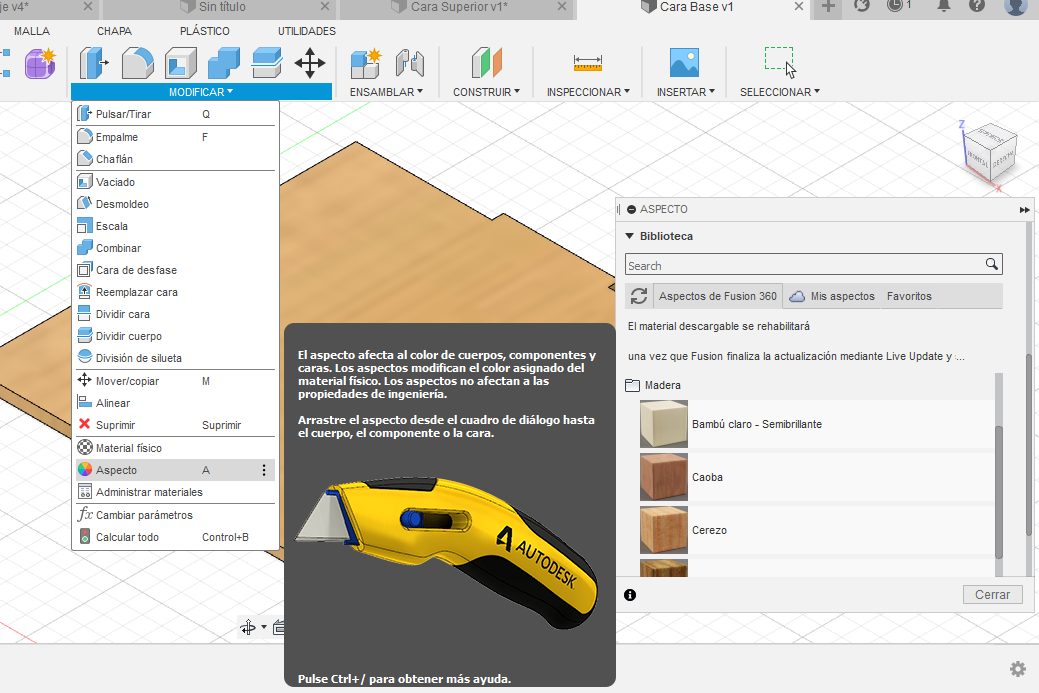

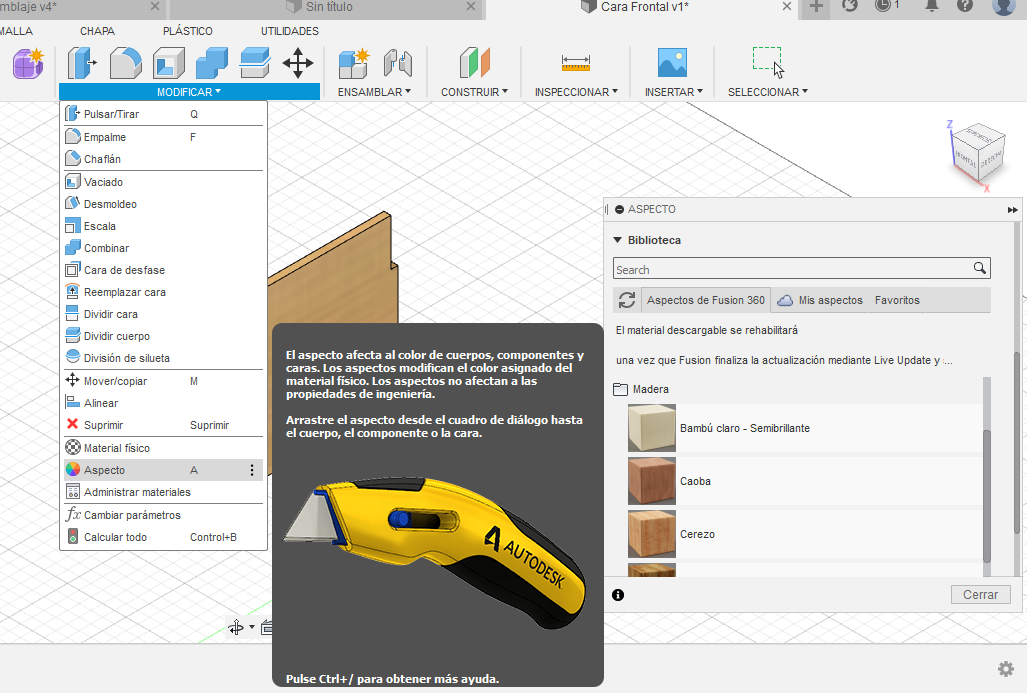

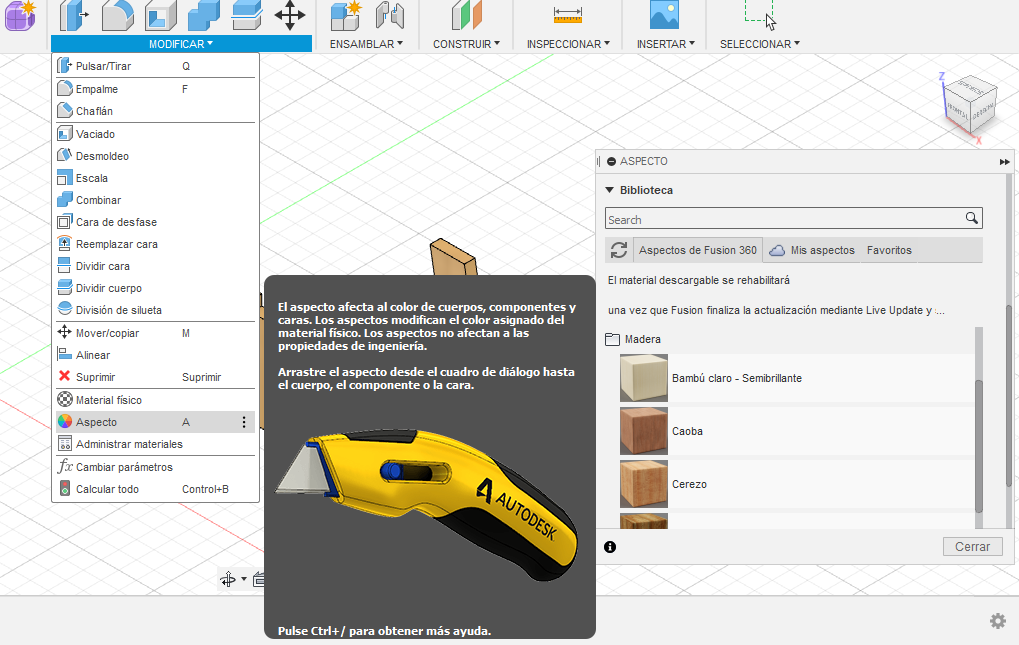

  • La subsección “Modificar” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Aspecto”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el color Bambú Claro - Semibrillante, dentro de la línea “Biblioteca - Madera”.

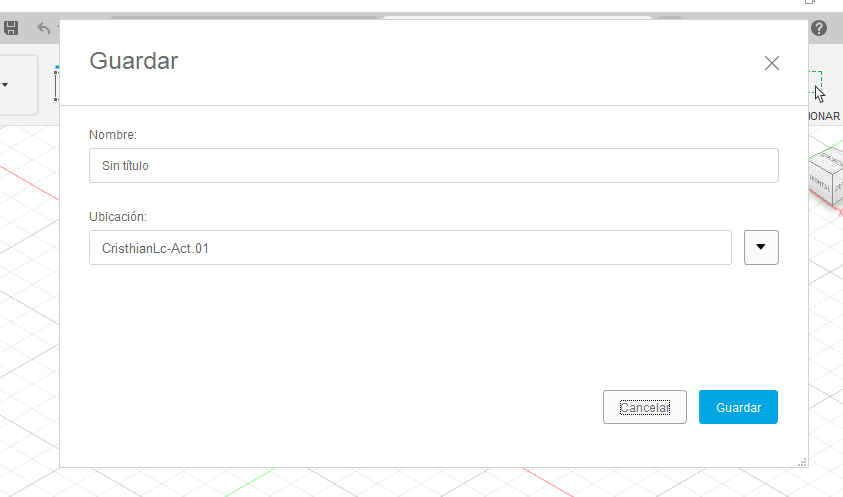

  • Clic en el ícono "Guardar"

CARA SUPERIOR

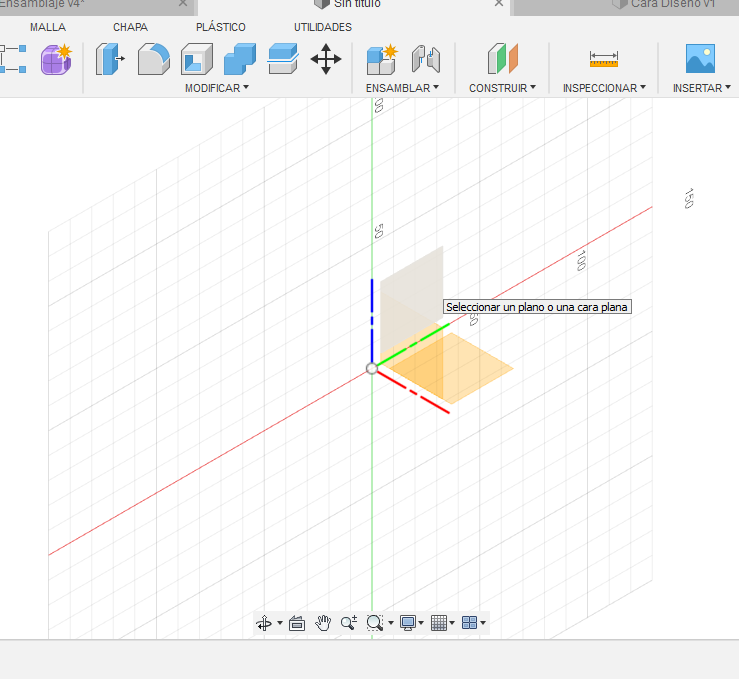

  • Clic en "Crear Boceto".
  • Precisar la dimensión en el plano, de acuerdo a la figura proyectada.
  • Clic en "Crear línea".
  • Delimitar la escala del sólido con los parámetros remitidos.

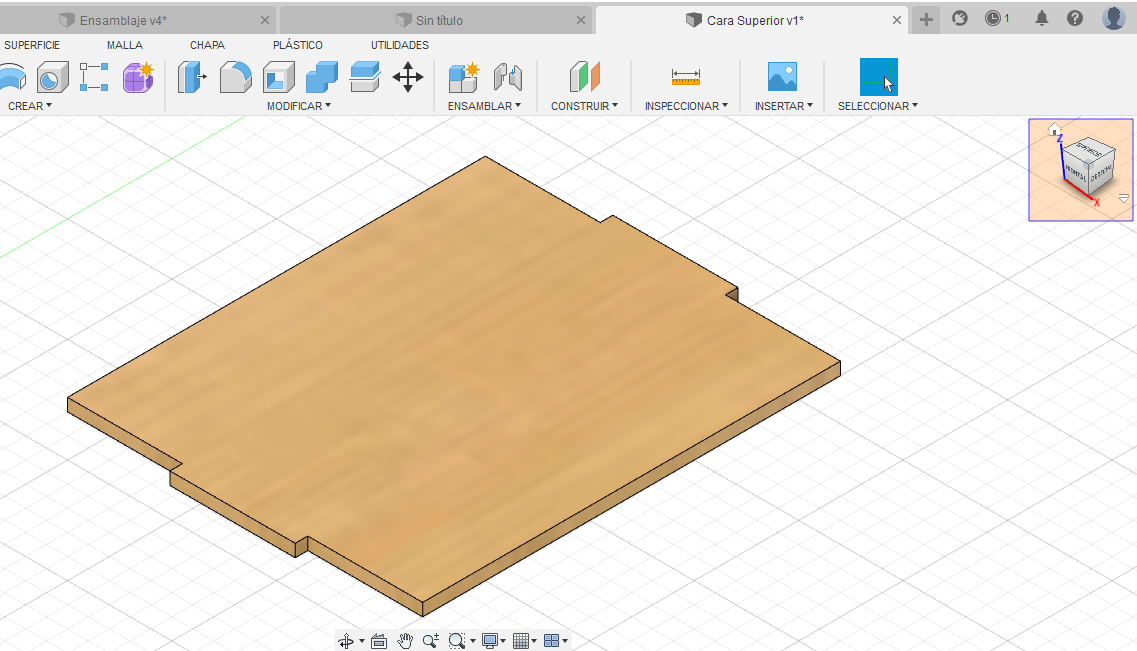

CARA SUPERIOR

  • Clic en "Terminar Boceto".
  • Clic en el ícono tridimensional "Casa".
  • La subsección “Crear” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Extruir”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el valor de 3.00 mm, dentro de la línea “Dirección”.
  • La subsección “Modificar” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Aspecto”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el color Bambú Claro - Semibrillante, dentro de la línea “Biblioteca - Madera”.
  • Clic en el ícono "Guardar"

CARA FRONTAL 1

  • Clic en "Crear Boceto".
  • Precisar la dimensión en el plano, de acuerdo a la figura proyectada.
  • Clic en "Crear línea".
  • Delimitar la escala del sólido con los parámetros remitidos.

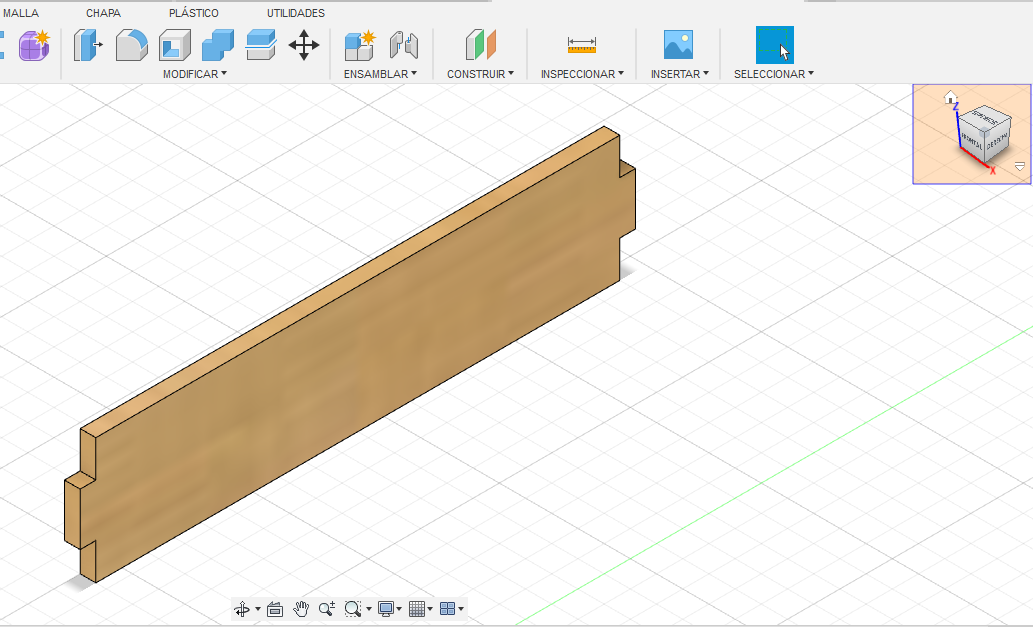

CARA FRONTAL 1

  • Clic en "Terminar Boceto".
  • Clic en el ícono tridimensional "Casa".
  • La subsección “Crear” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Extruir”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el valor de 3.00 mm, dentro de la línea “Dirección”.
  • La subsección “Modificar” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Aspecto”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el color Bambú Claro - Semibrillante, dentro de la línea “Biblioteca - Madera”.
  • Clic en el ícono "Guardar"

CARA FRONTAL 2

  • Clic en "Crear Boceto".
  • Precisar la dimensión en el plano, de acuerdo a la figura proyectada.
  • Clic en "Crear línea".

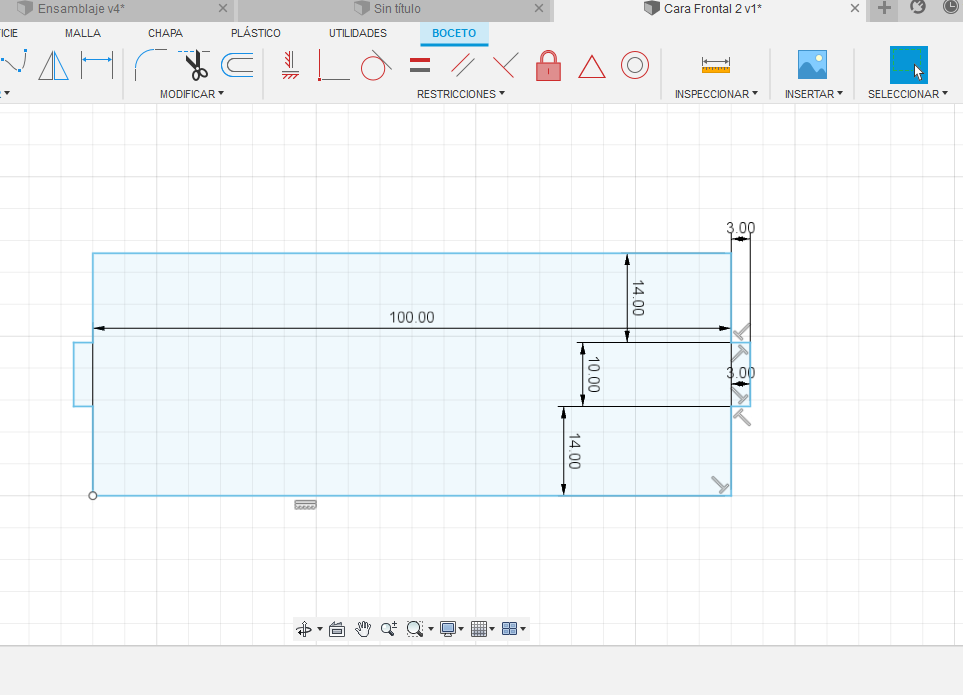

  • Delimitar la escala del sólido con los parámetros remitidos.

CARA FRONTAL 2

  • Clic en "Terminar Boceto".
  • Clic en el ícono tridimensional "Casa".
  • La subsección “Crear” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Extruir”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el valor de 3.00 mm, dentro de la línea “Dirección”.
  • La subsección “Modificar” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Aspecto”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el color Bambú Claro - Semibrillante, dentro de la línea “Biblioteca - Madera”.
  • Clic en el ícono "Guardar"

CARA TRASERA

  • Clic en "Crear Boceto".
  • Precisar la dimensión en el plano, de acuerdo a la figura proyectada.
  • Clic en "Crear línea".
  • Delimitar la escala del sólido con los parámetros remitidos.

CARA TRASERA

  • Clic en "Terminar Boceto".
  • Clic en el ícono tridimensional "Casa".
  • La subsección “Crear” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Extruir”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el valor de 3.00 mm, dentro de la línea “Dirección”.
  • La subsección “Modificar” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Aspecto”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el color Bambú Claro - Semibrillante, dentro de la línea “Biblioteca - Madera”.
  • Clic en el ícono "Guardar"

CARA LATERAL

  • Clic en "Crear Boceto".
  • Precisar la dimensión en el plano, de acuerdo a la figura proyectada.
  • Clic en "Crear línea".

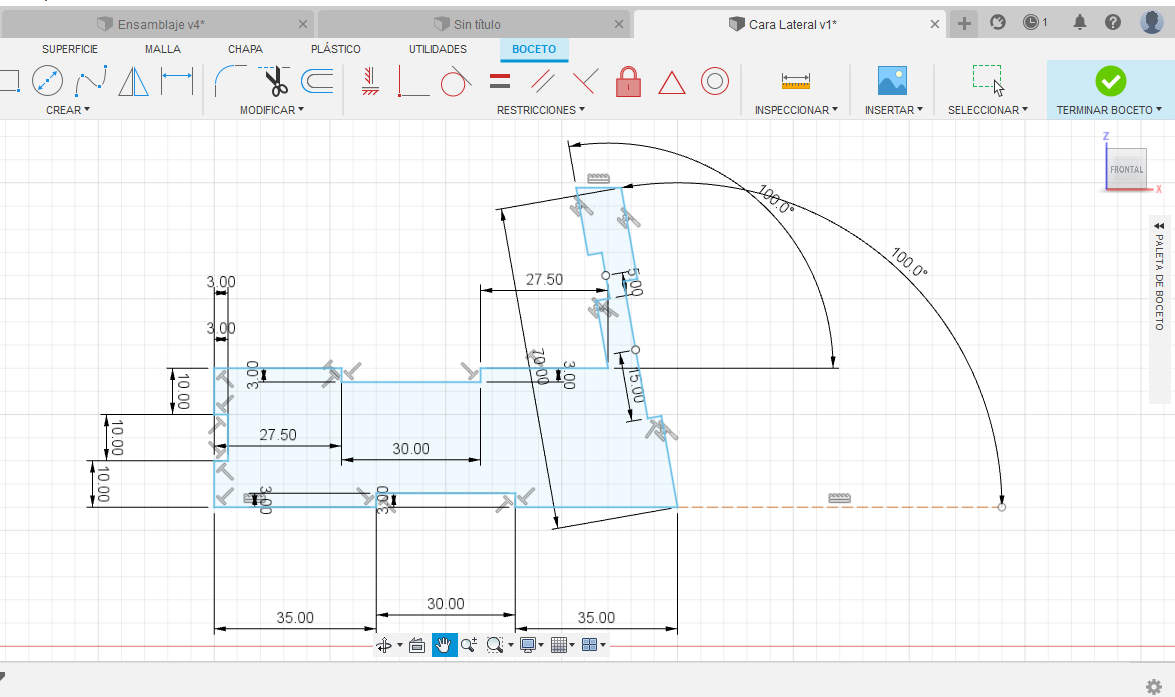

  • Delimitar la escala del sólido con los parámetros remitidos.

CARA LATERAL

  • Clic en "Terminar Boceto".
  • Clic en el ícono tridimensional "Casa".
  • La subsección “Crear” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Extruir”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el valor de 3.00 mm, dentro de la línea “Dirección”.
  • La subsección “Modificar” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Aspecto”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el color Bambú Claro - Semibrillante, dentro de la línea “Biblioteca - Madera”.
  • Clic en el ícono "Guardar"

CARA DISEÑO

  • Clic en "Crear Boceto".
  • Precisar la dimensión en el plano, de acuerdo a la figura proyectada.
  • Clic en "Crear línea".

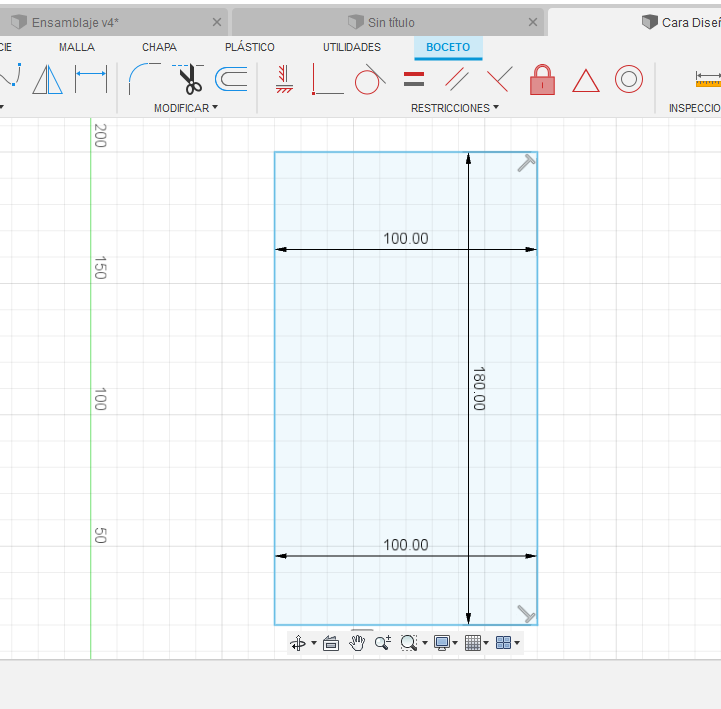

  • Delimitar la escala del sólido con los parámetros remitidos.

CARA DISEÑO

  • Clic en "Terminar Boceto".
  • Clic en el ícono tridimensional "Casa".
  • La subsección “Crear” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Extruir”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el valor de 3.00 mm, dentro de la línea “Dirección”.
  • La subsección “Modificar” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana. Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Aspecto”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se delimite el color Cristal Ventana, dentro de la línea “Biblioteca - Cristal - Suave”.

CARA DISEÑO

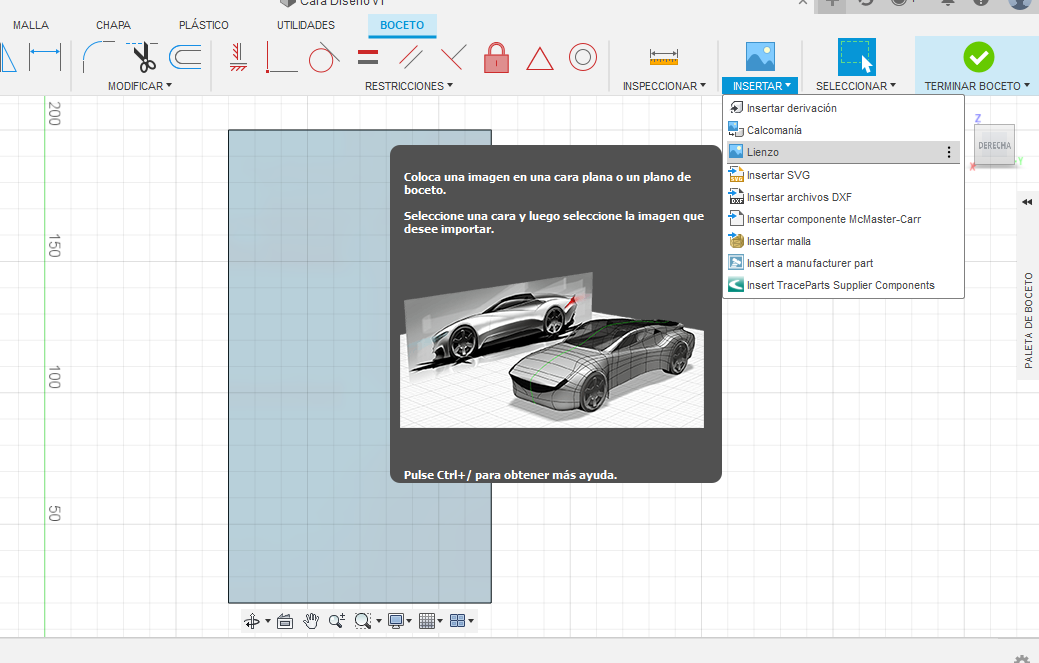

  • La subsección “Insertar” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana.Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Lienzo”. En este punto, se visualiza un cuadro flotante con ciertos parámetros, de modo que se adjunte el logo original de Nike, en formato dfx, dentro de la línea “Insertar Desde Mi Equipo”.
  • Dar clic en la cara para adjuntar la imagen.
  • La subsección “Crear” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Boceto”, que está fijada en la fracción superior de la ventana.Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Spline”. En este punto, dar clic nuevamente en "Punto De Ajuste Spline".
  • Subrayar, con la unión de puntos en líneas curvas y rectas, el contorno pleno de la imagen conveniente.
  • La eliminación de puntos sobrantes en nuetro plano se da a través de desmarcar en la "Paleta De Boceto" la opción de "Mostar Puntos".
  • Clic en el ícono "Guardar".

ENSAMBLAJE

  • Dar clic en "Nuevo Diseño" que está representado por el signo positivo.De modo que, se pueda crear una nueva pestaña en blanco.
  • Dar clic derecho, en cada imagen de la cuadrícula, para desplegar una lista de opciones múltiples. Seguidamente, dar clic nuevamente en "Insertar En El Diseño Actual".
  • El proceso de ensamblaje está constituido por una serie de pasos simultáneos:

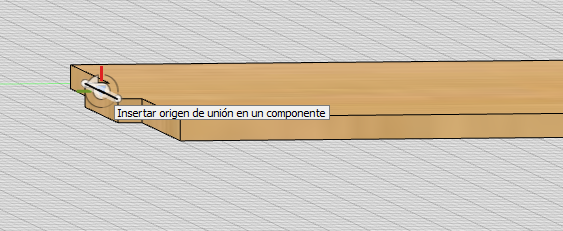

  1. La subsección “Ensamblar” se encuentra dentro de la barra de herramientas, exactamente en el apartado “Sólido”, que está fijada en la fracción superior de la ventana.Seguidamente, dar clic, una vez desplegada la lista de opciones, en “Unión”.
  2. En este punto , se visualiza un cuadro flotante con ciertos parámetros, de modo que seleccionamos, como se muestra en la figura adjunta,el punto medio de cada arista para su unión.
  3. Este paso lo repetimos con cada figura, visualizando detenidamente los puntos de intersepción para su encaje.
  4. La "Cara Diseño" no necesita ensamblaje, sólo se adjunta a la estructura del sólido,

RENDERIZACIÓN

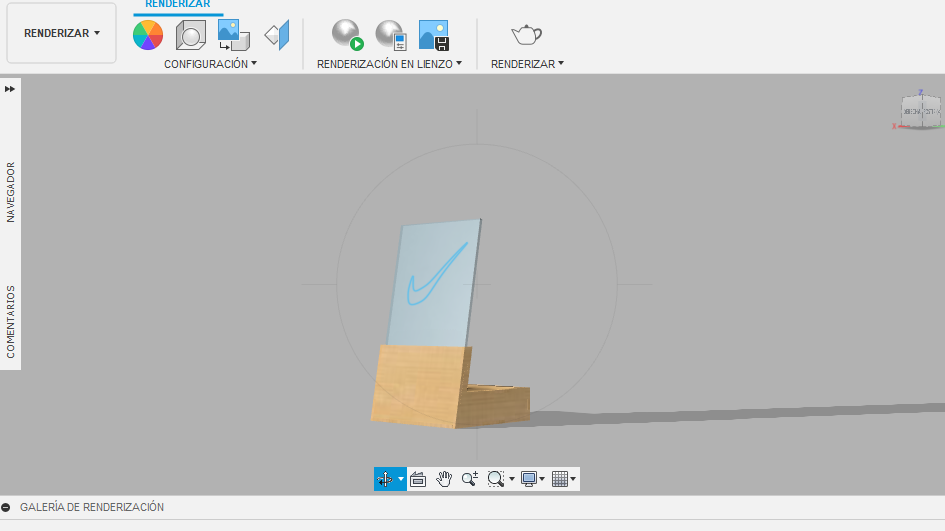

  • Dar clic derecho, en la cuadrícula tridimensional del sólido, para desplegar una lista de opciones múltiples. Seguidamente, dar clic nuevamente en "Espacio De Trabajo" - "Renderizar".
  • Clic en el ícono "Guardar".
