Letrero Luminoso

Bienvenidos, el día de hoy realizaré un tutorial sobre como elaborar un letrero luminoso en Fusion 360. Este proyecto fue realizado en el curso de Fabricación Digital. Espero que les sirva de ayuda para empezar a conocer las utilidad de las herramientas de este programa. Comenzamos :)

• Fusion 360
• PC o Laptop

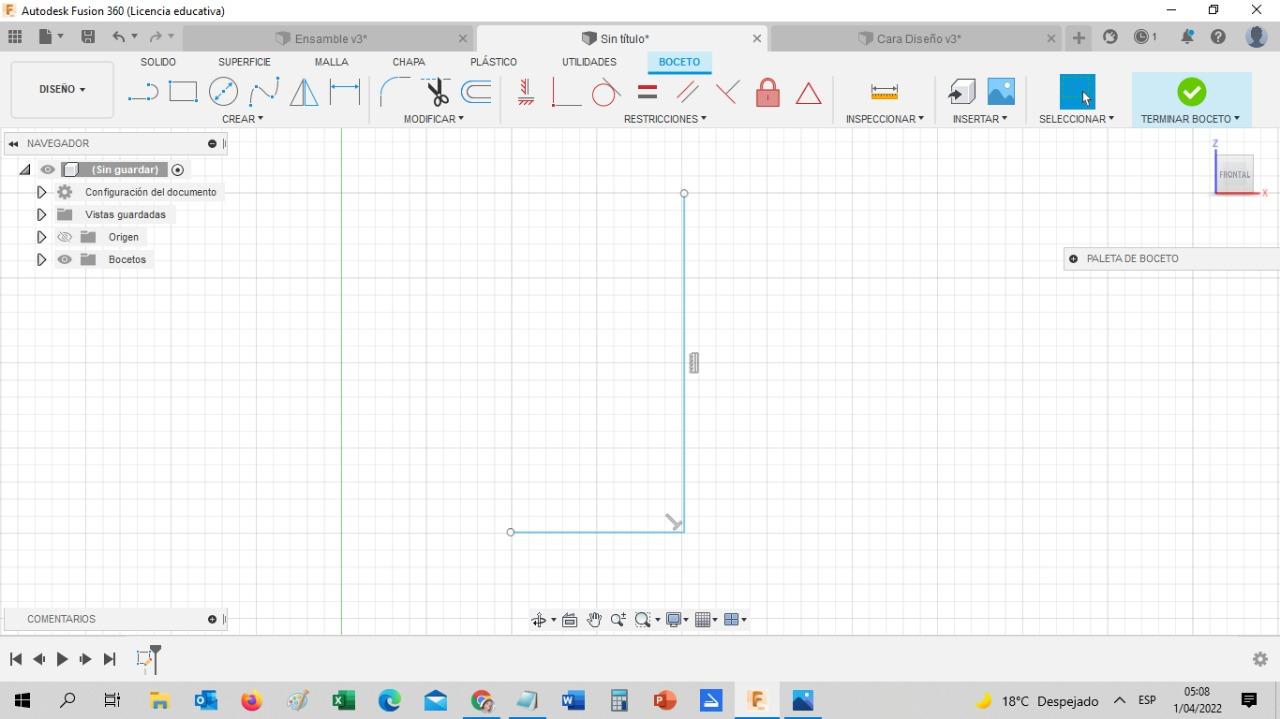

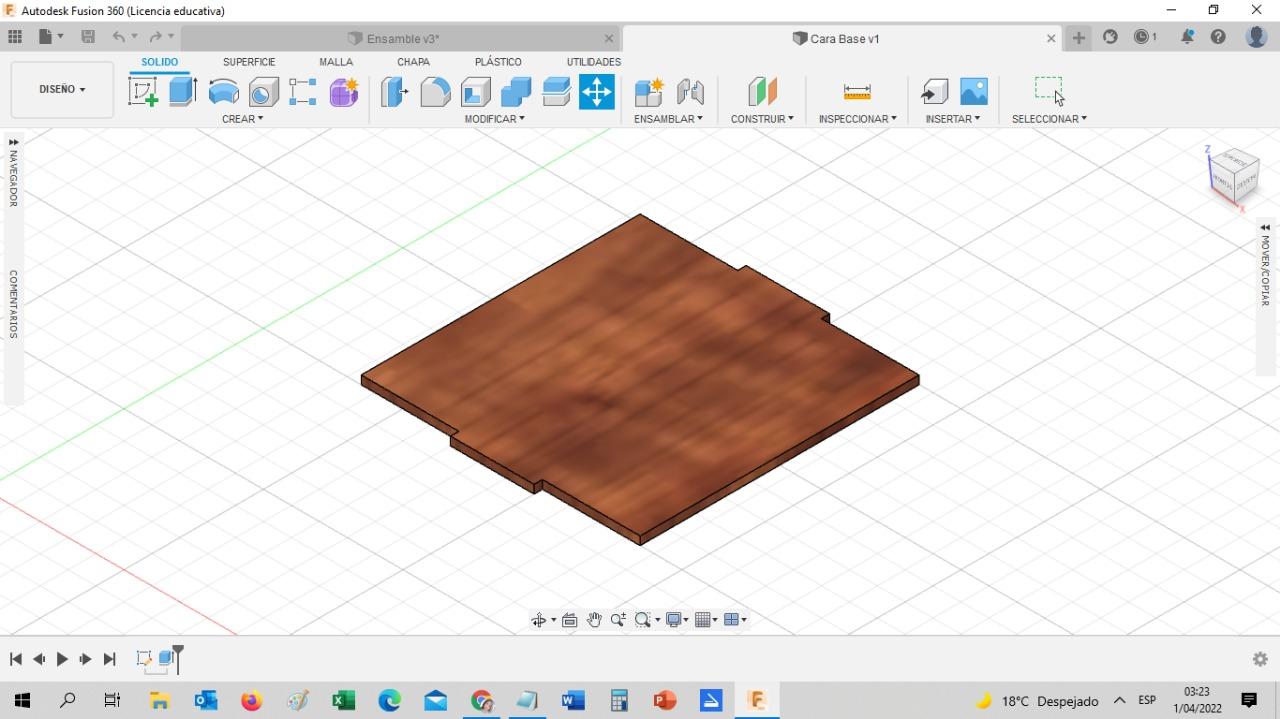

Primero, empezaremos a elaborar la base del letrero. Nos dirigiremos a la opción CREAR, apretamos en la herramienta crear boceto y escoge el plano Y,Z. Después realizaremos el diseño de la base, en la herramienta línea realizamos el dibujo según las medidas del plano, luego con esta primera parte apretaremos en la opción TERMINAR BOCETO. Simultáneamente nos dirigimos a la herramienta extruir esto le otorgará volumen al dibujo, le ponemos como grosor 3mm. Para finalizar le otorgaremos textura al dibujo nos dirigimos a la opción MODIFICAR, escogemos la opción Aspecto y escoges la textura de madera.

Psdt: No te olvides del guardar el proyecto!

Esta herramienta la usaremos frecuentemente para ahorrarnos tiempo. Esta herramienta te permite seleccionar las líneas que quieres duplicar según un eje de dirección. Por ejemplo en la segunda imagen tenemos dos líneas que podemos duplicar, en la siguiente imagen realizamos una linea en el medio de la otra, esto lo hacemos para que salga parejo y las mismas medidas que el otro. Después seleccionamos las dos líneas separadas del eje de dirección y para finalizar escogemos el eje de dirección que sería la línea de al medio. Asi conseguiremos una linea igualitaria a la otra seleccionada.

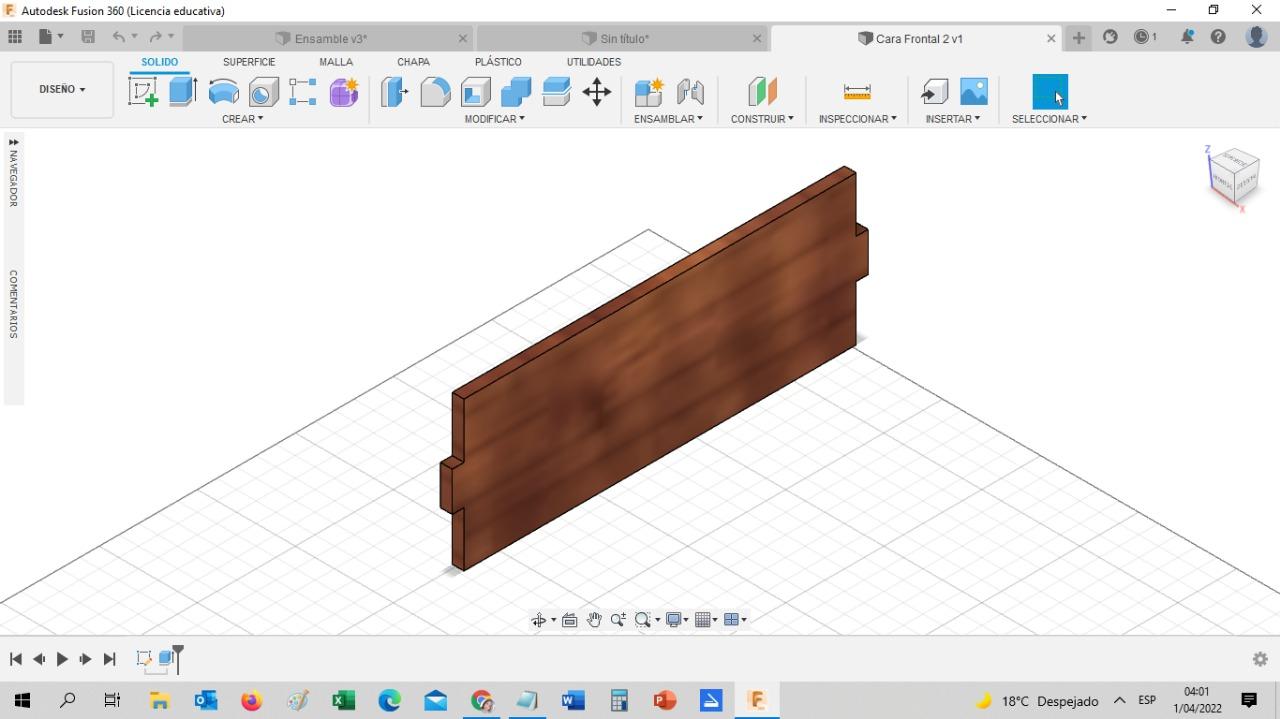

Segundo, empezaremos a elaborar la cara frontal del letrero. Para esta parte realizaremos los mismos pasos a excepción del plano del dibujo, esta vez escogeremos el plano X,Y,Z. Después realizamos el dibujo según las medidas del plano, apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 3mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

Tercero, empezaremos a elaborar la segunda cara frontal del letrero. Para esta parte realizaremos los mismos pasos de la primera cara frontal. Realizamos el dibujo según las medidas del plano, apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 3mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

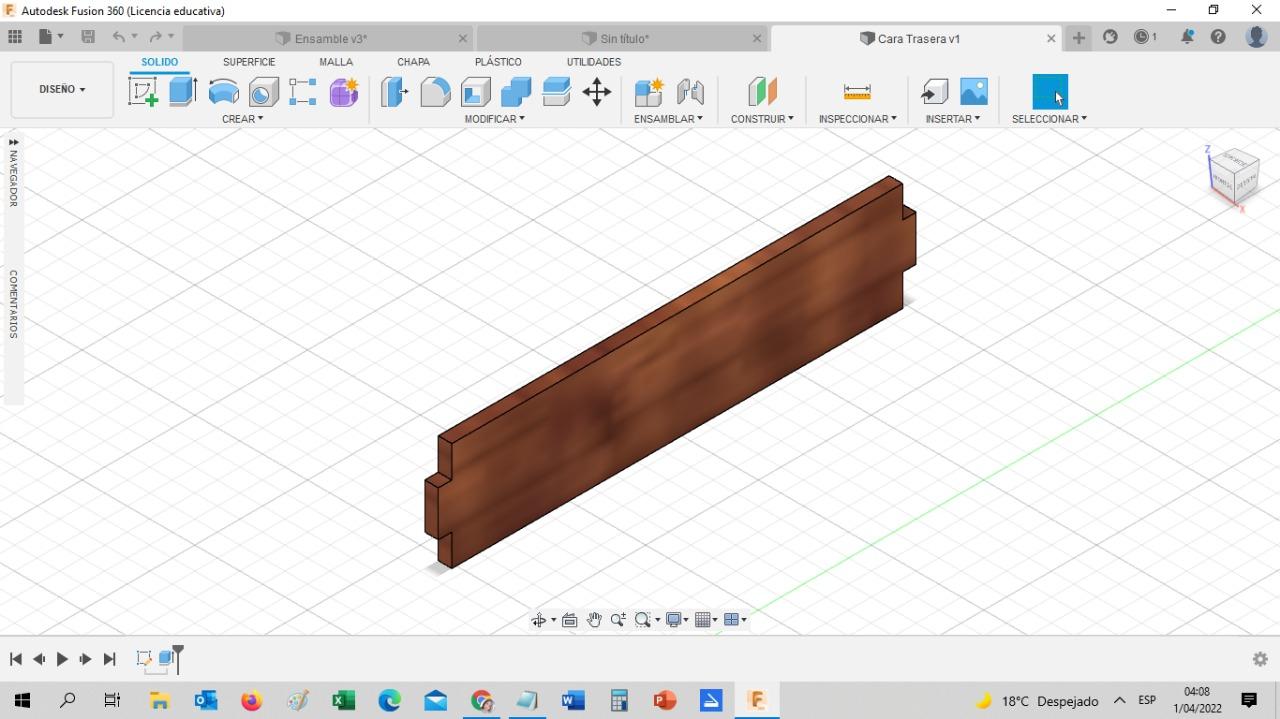

Cuarto, empezaremos a elaborar la cara trasera del letrero. Para esta parte realizaremos el dibujo en el plano X,Y,Z. Realizamos el dibujo según las medidas del plano, apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 3mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

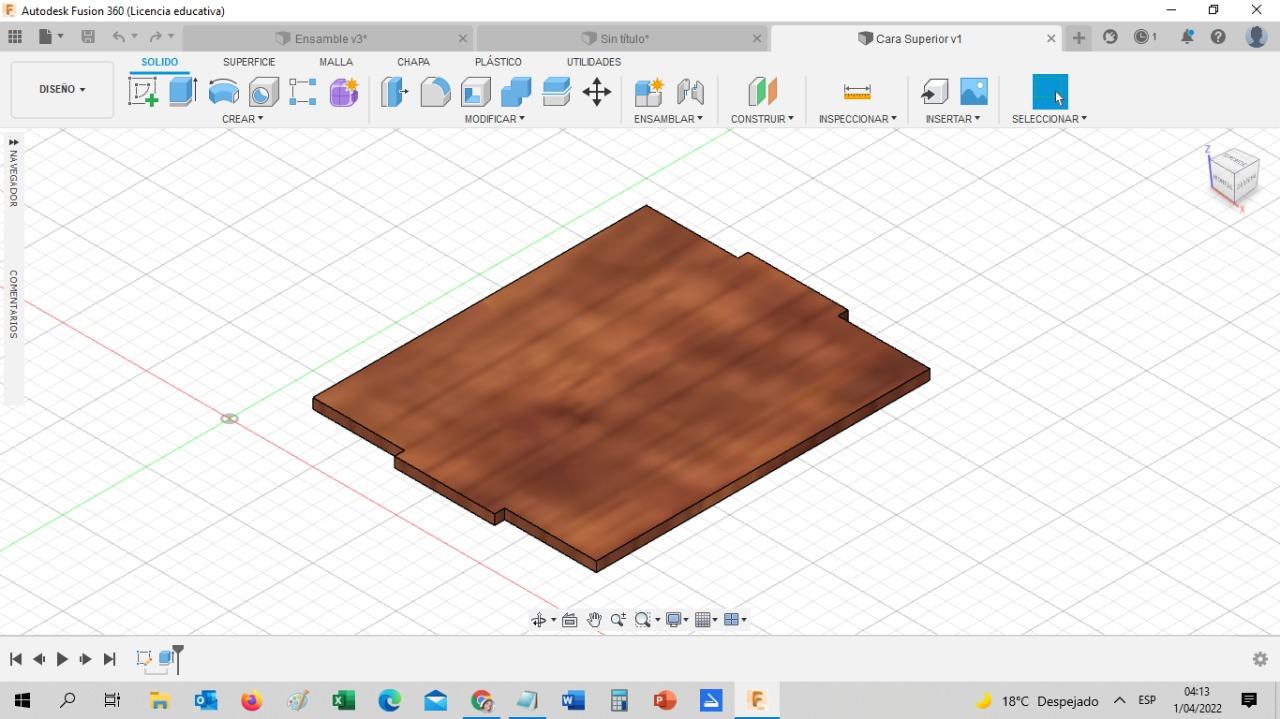

Quinto, empezaremos a elaborar la cara superior del letrero. Para esta parte realizaremos el dibujo en el plano Y,Z. Realizamos el dibujo según las medidas del plano, apretaremos en la opción TERMINAR BOCETO. Luego nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 3mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

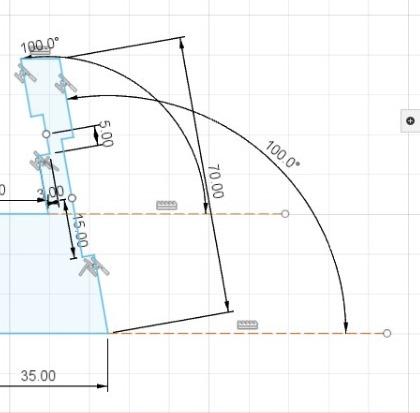

Sexto, ahora empezaremos a elaborar la primera parte de la cara lateral del letrero. Para esta parte puede que se vea difícil de realizar, pero es más sencillo de lo que parece. Nos colocaremos en el plano Z,X. Luego realizaremos el dibujo hasta antes de la línea inclinada. Una vez, hayamos terminado de realizar parte del dibujo, comenzamos con la línea inclinada. Esta línea partirá del punto de la linea inferior del dibujo, este debe de medir 70 mm y con un ángulo de 100°. Después realizaremos otra linea a partir del punto de la linea superior, este debe ser superior de medida que la linea de 70 mm, este deberá seguir con un ángulo de 100° y cerramos con la linea de 70 mm.

Ahora, para realizar los dientes de la cara lateral, usaremos la herramienta recortar. Para el primer diente deberemos dividir las medidas de 30 mm a 15 mm, todos con un alto de 3mm, recortamos las partes sobrantes y usamos la herramienta SIMETRÍA para completar los 15mm faltantes y así obtener el primer diente. Para el segundo diente, dividiremos la medida de 10 mm a 5 mm, con un alto de 3mm y realizamos los mismos pasos que el primer diente.

Para finalizar nos dirigimos a la herramienta EXTRUIR y le ponemos como grosor 3mm. Luego le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de madera.

Octavo, ahora empezaremos a elaborar la primera parte de la cara diseño del letrero. Para esta parte nos colocaremos en el plano X,Y,Z. Luego realizamos el dibujo según las medidas del plano, apretaremos en la opción TERMINAR BOCETO. Después nos dirigimos a la herramienta EXTRUIR, le ponemos como grosor 3mm. Para finalizar le otorgaremos textura al dibujo en la opción MODIFICAR, escogemos la opción ASPECTO y escoges la textura de cristal, escoge a tu preferencia.

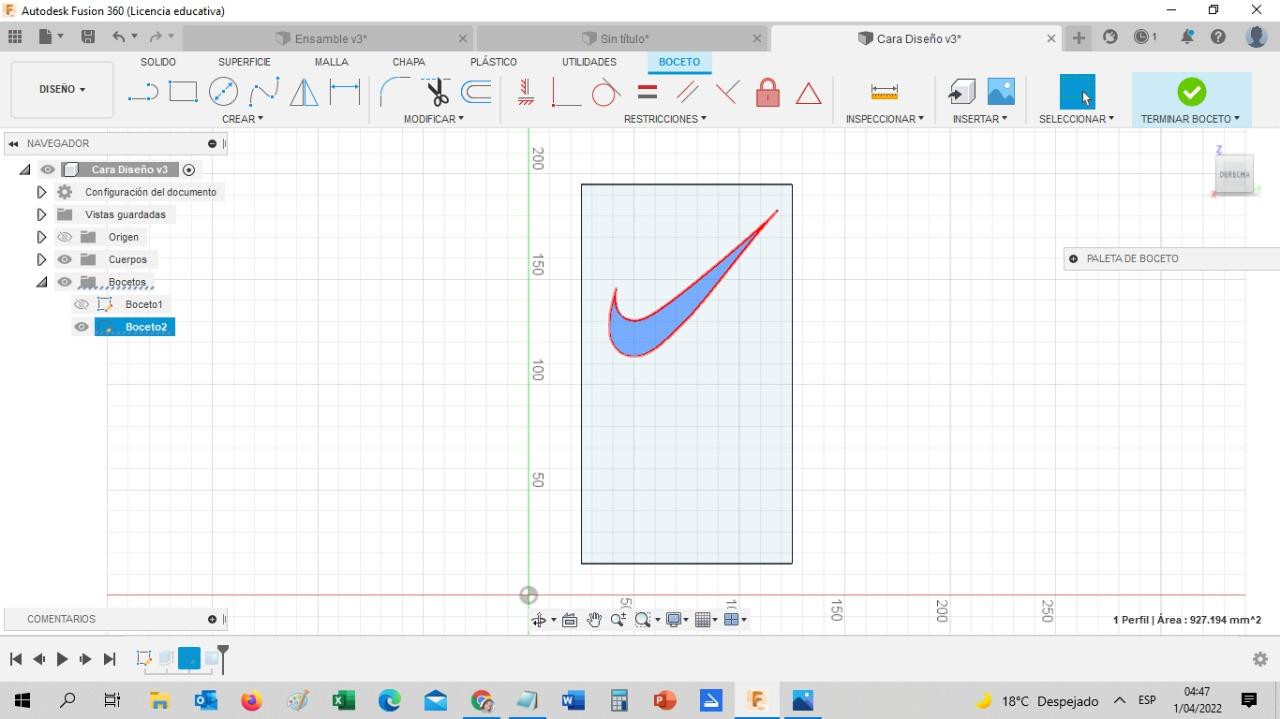

Ahora para realizar el dibujo del logo de Nike u marca de preferencia, deberemos descargar la imagen del logo de preferencia agregando dxf file en la búsqueda. Insertamos la imagen al lienzo, apretamos clic derecho a la cara del diseño nos aparecerá varios opciones, entre ellas apretaremos la de boceto. Entonces empezaremos a dibujar la silueta del logo. Una vez terminado finalizamos el boceto nuevo, luego guardamos.

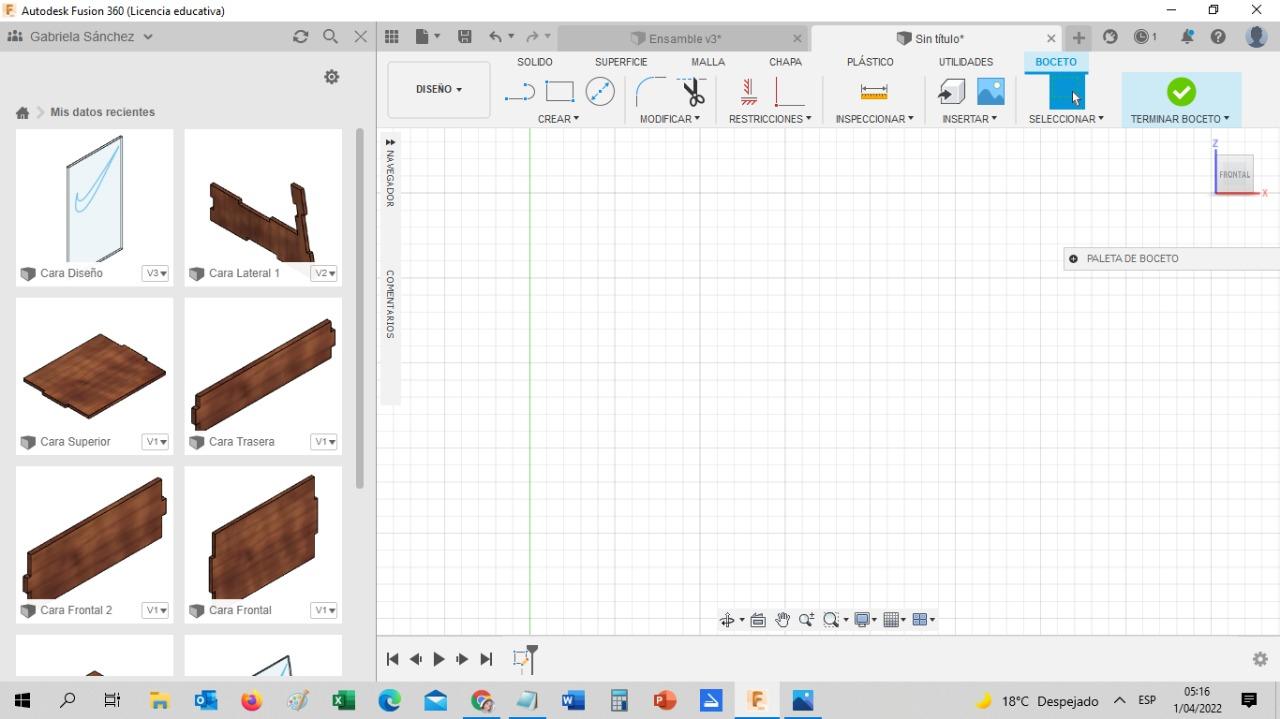

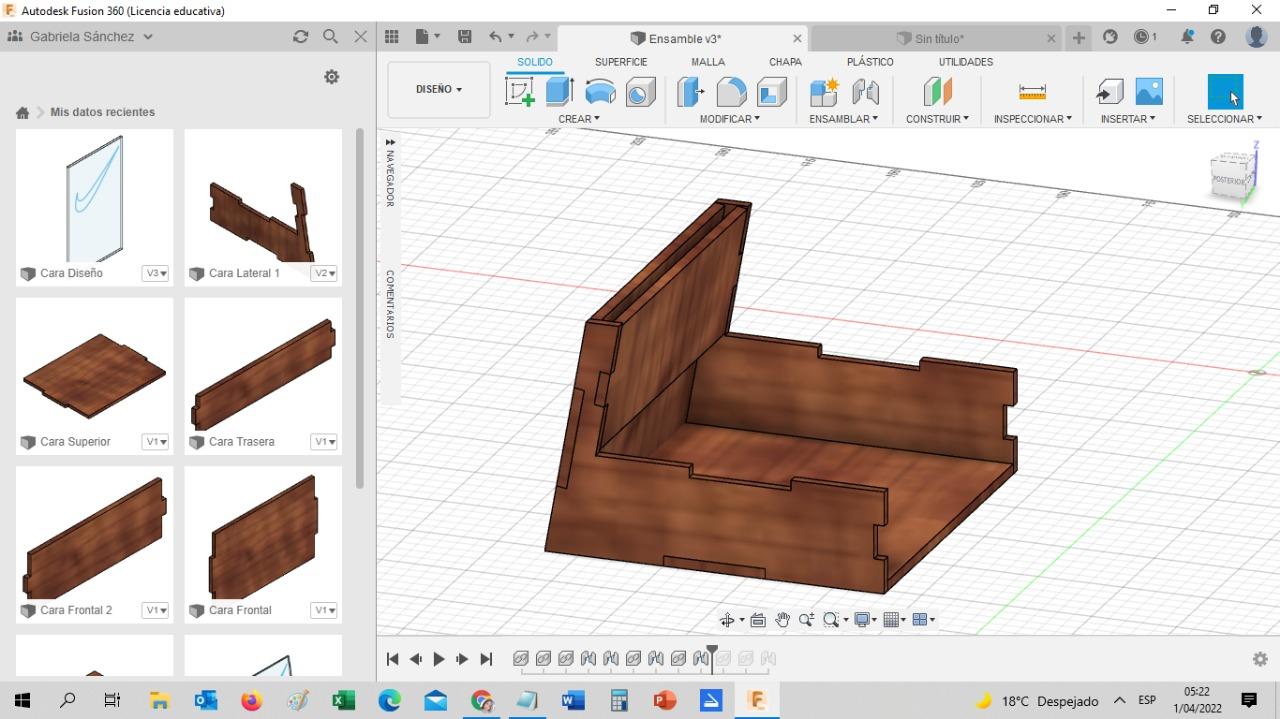

Ya casi estamos llegando al fin del tutorial, para ensamblar nuestras partes del letrero, deberemos dirigirnos a nuestra biblioteca. La biblioteca es donde esta contenido toda las partes que hemos estado guardando para ensamblarlos en esta última parte del trabajo. Esta parte de la biblioteca es muy importante, ya que te permite volver a versiones anteriores del trabajo por si llegase a cometer algún error de cálculo.

Colocamos la cara base del letrero. Puedes arrastrarlo desde la biblioteca o dándole clic derecho a insertar al diseño actual.

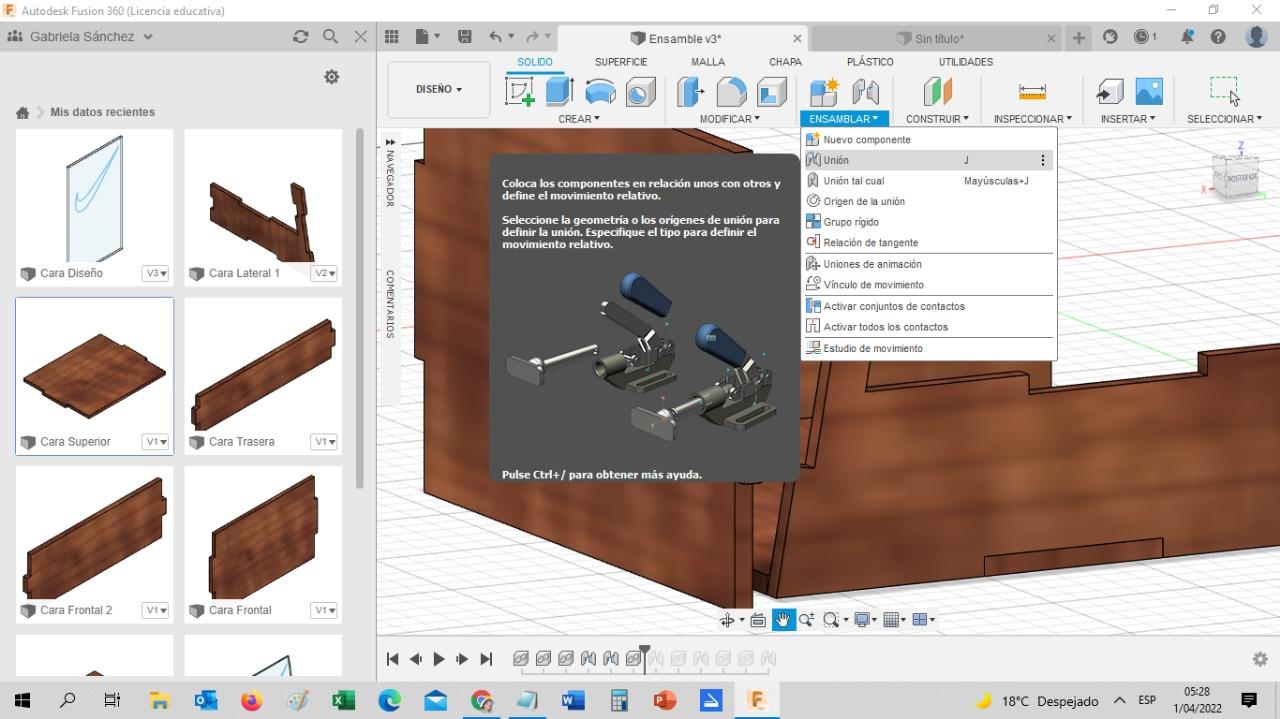

Esta herramienta la usaremos para unir las piezas del letrero. Esta herramienta te permite seleccionar las piezas según un origen de unión. Seleccionas la parte que deseas unir, escoges el medio del origen de unión y lo unes con la otra pieza, repitiendo el mismo procedimientos con todas las piezas.

Colocamos las dos caras laterales del letrero. Puedes arrastrarlo desde la biblioteca o dándole clic derecho a insertar al diseño actual. Finalmente con la herramienta unir, unificaremos las caras laterales con la base.

Ahora, colocaremos la primera parte de la cara frontal. Arrastramos desde la biblioteca o dándole clic derecho a insertar al diseño actual. Después seleccionamos esta parte y inclinamos a -10° para obtener la forma deseada del letrero. Finalmente con la herramienta unir, unificaremos la primera parte de la cara frontal con las dos cara laterales del letrero.

Después de haber colado la primer parte de la cara frontal, habrá que poner la segunda parte. Se repite lo mismo pasos que la primera parte.

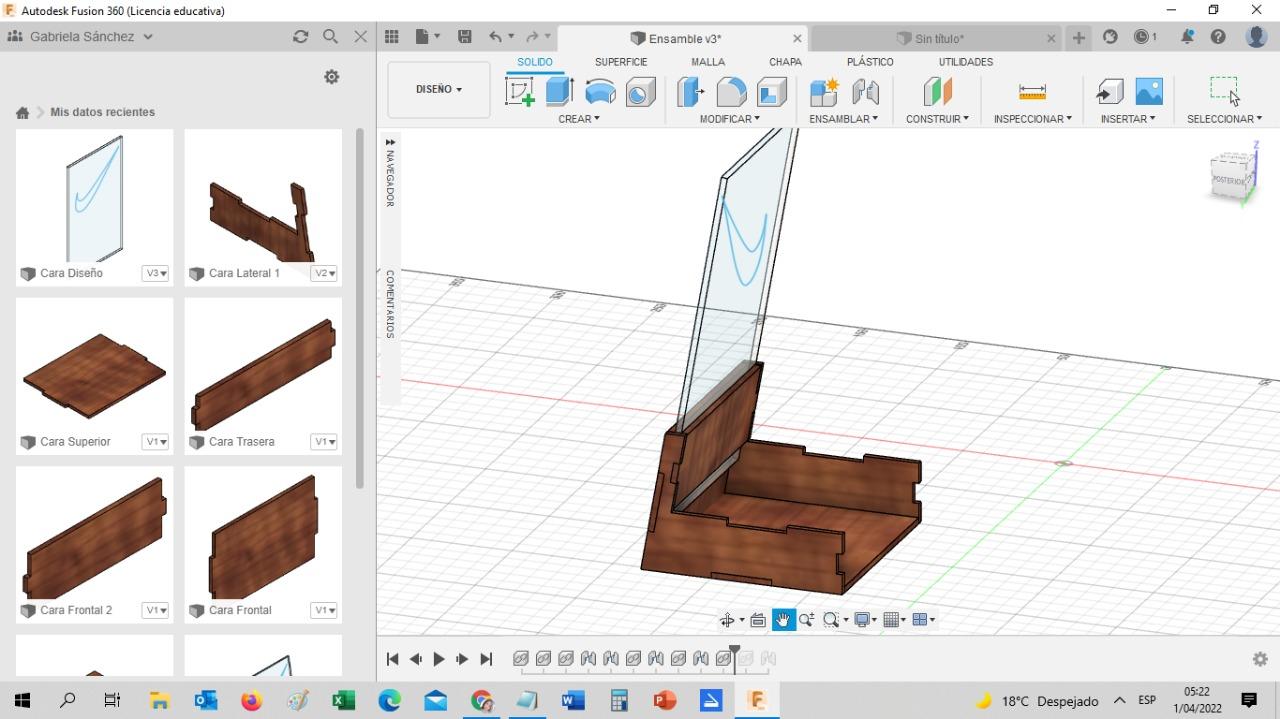

Para ir terminando colocaremos la cara diseño en medio de las dos partes de caras frontales. En este caso no es necesario unir, más solo poner en una inclinación de -10°.

Finalmente para terminar el ensamblado, pondremos la última parte del letrero, que vendría a ser la cara trasera. Repetimos los mismos pasos que los anteriores y listo!.

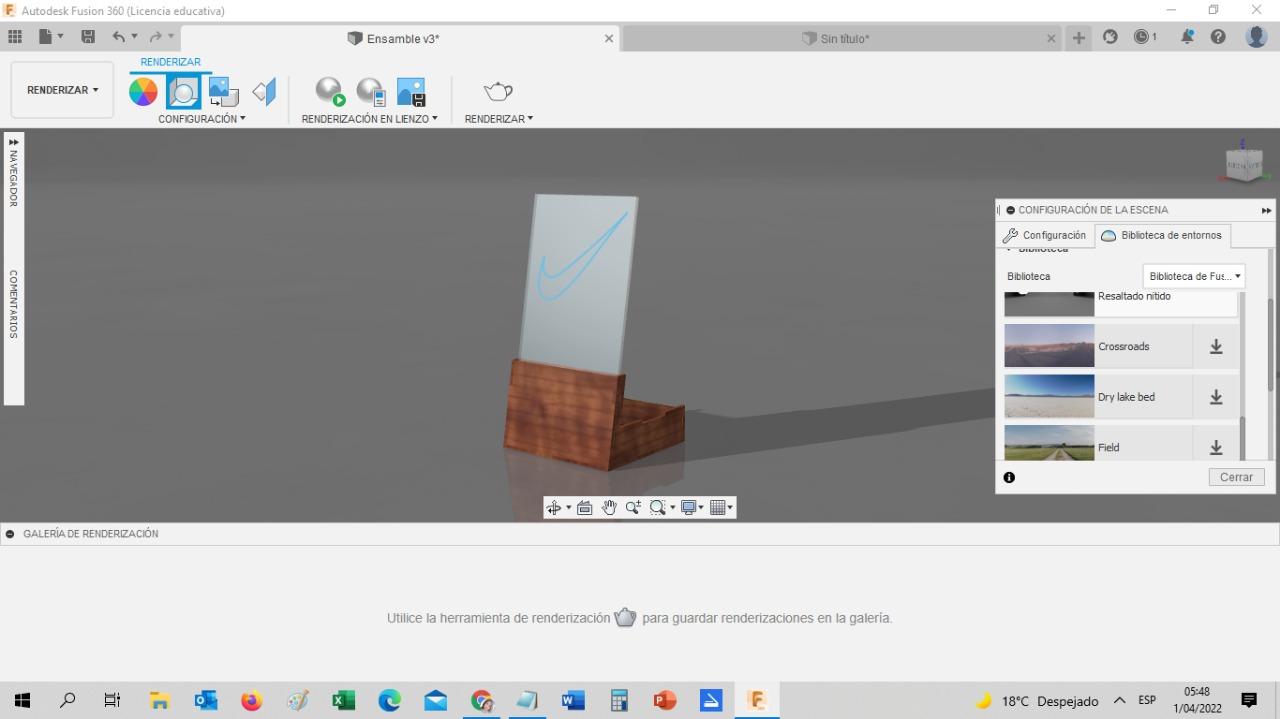

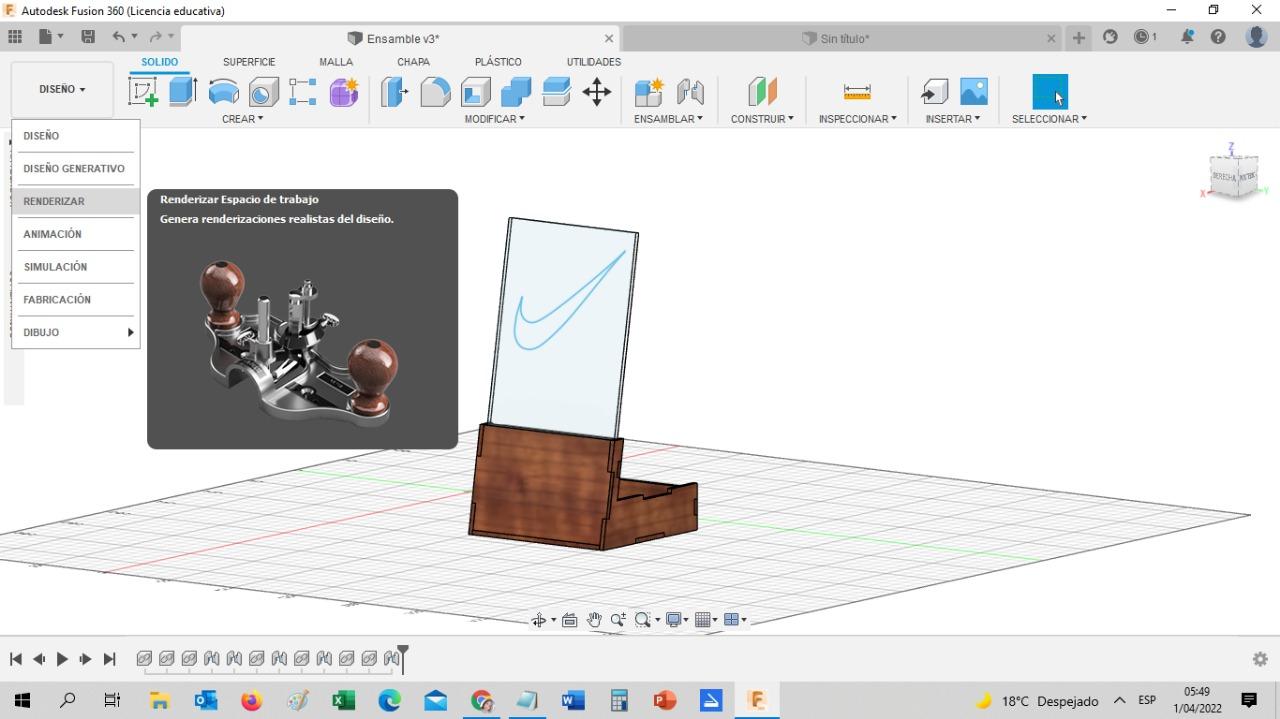

Para finalizar con un buen acabado nuestro trabajo, existe la opción configuración de la escena este sirve para obtener paisajes y modificar el espacio de nuestro trabajo. Puedes ponerles sombras, reflejo, entre otros.

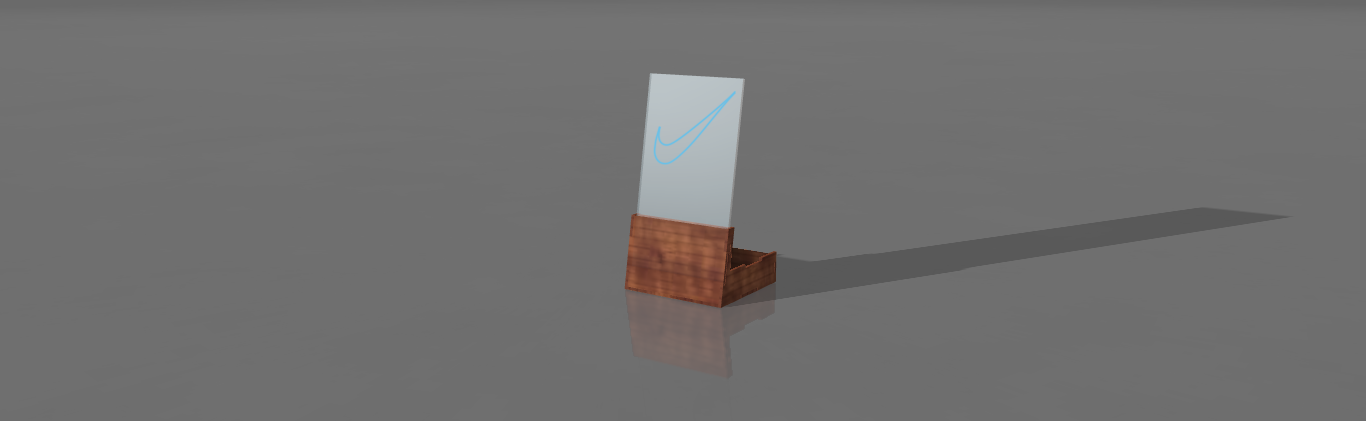

Para la presentación de este trabajo, use un fondo gris con sombra del trabajo y un reflejo. Existen opciones para poner un fondo más detallado, tales como se ve en la imagen. En mi caso no llegué a descargarlos por motivos propios del programa, pero es posible poner un fondo de tu preferencia por el trabajo que desees hacer.

Bueno eso es todo, muchas gracias por leer este tutorial. Hasta la próxima! :)
