Letrero Luminoso
![Ensamble v3.png](/proxy/?url=https://content.instructables.com/FLI/ZL79/L1F0EW5B/FLIZL79L1F0EW5B.png&filename=Ensamble v3.png)
En este tutorial aprenderemos a elaborar un letrero luminoso, comenzando por cada una de las piezas y finalmente el ensamblado. Todo esto pertenece al curso de Fabricación Digital.
Supplies
![fusion360_logo.png](/proxy/?url=https://content.instructables.com/F90/I203/L1F0EWBF/F90I203L1F0EWBF.png&filename=fusion360_logo.png)
![pc-computer.png](/proxy/?url=https://content.instructables.com/FD6/U7OR/L1F0EWD9/FD6U7ORL1F0EWD9.png&filename=pc-computer.png)
![mouse.jpg](/proxy/?url=https://content.instructables.com/FLF/6KIX/L1F0EWES/FLF6KIXL1F0EWES.jpg&filename=mouse.jpg)
![wifi.jpg](/proxy/?url=https://content.instructables.com/FJX/3TUI/L1F0EWG0/FJX3TUIL1F0EWG0.jpg&filename=wifi.jpg)
- Fusion 360
- Computadora o laptop
- Mouse inalámbrico
- Buena conexión de internet
Crear Una Carpeta
![paso1,1.jpg](/proxy/?url=https://content.instructables.com/F7D/2CYD/L1F0EWSD/F7D2CYDL1F0EWSD.jpg&filename=paso1,1.jpg)
![paso 1.jpg](/proxy/?url=https://content.instructables.com/FDU/DFH5/L1F0EWPY/FDUDFH5L1F0EWPY.jpg&filename=paso 1.jpg)

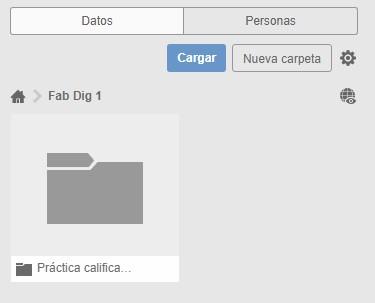

- Primero debemos crear en Fusion 360 un nuevo proyecto, el cuál será nuestro letrero.
- Dentro del proyecto añadir una carpeta donde guardaremos las piezas del trabajo y mantenerlas ordenadas.
Planos
![planoa.jpg](/proxy/?url=https://content.instructables.com/FH5/6WOL/L1F0F21L/FH56WOLL1F0F21L.jpg&filename=planoa.jpg)
![planosss.jpg](/proxy/?url=https://content.instructables.com/FTW/PEBS/L1F0F2HO/FTWPEBSL1F0F2HO.jpg&filename=planosss.jpg)

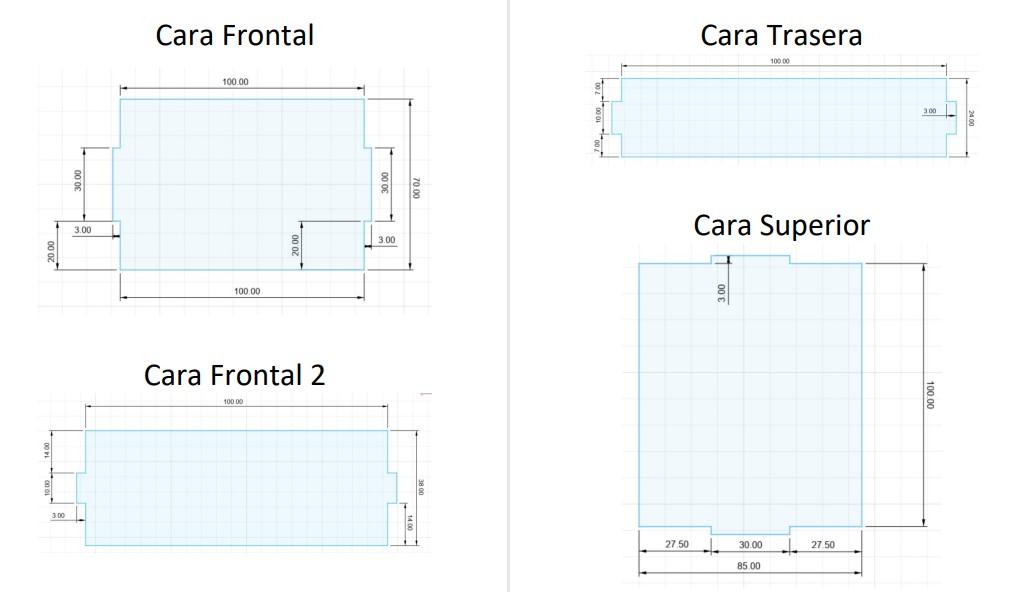

- Debemos tener el plano con las medidas de las piezas a realizar.
- Consultar a nuestro profesor o buscar en internet una referencia para guiarnos.
Cara Base
![carabaseplano.jpg](/proxy/?url=https://content.instructables.com/FDU/3V7F/L1F0EXR0/FDU3V7FL1F0EXR0.jpg&filename=carabaseplano.jpg)
![cara base.jpg](/proxy/?url=https://content.instructables.com/FDX/AQT6/L1F0EXOF/FDXAQT6L1F0EXOF.jpg&filename=cara base.jpg)
- Comenzamos con la base del letrero, crear un nuevo boceto y guardarlo con el nombre de "cara base".
- Empezar a trazar según las medidas del plano
- Finalizar boceto, extruir y darle un grosor de 3 mm
- Cambiar el aspecto de la base y agregar la textura de madera-cerezo.

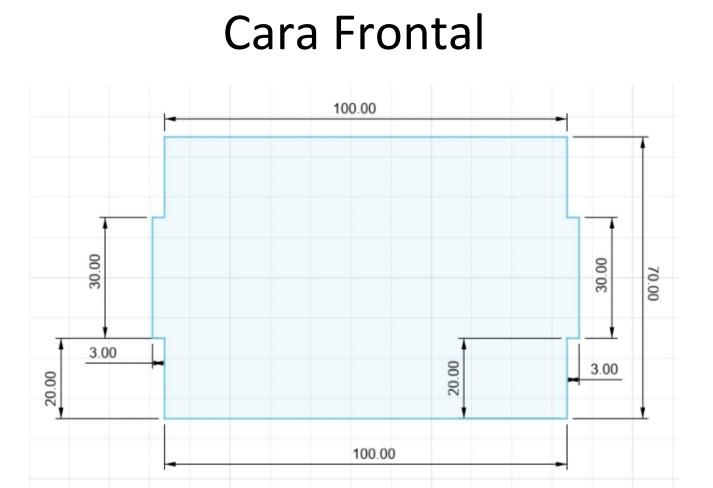

Cara Frontal
![carafrontalll.jpg](/proxy/?url=https://content.instructables.com/FM0/8QFW/L1F0F2IY/FM08QFWL1F0F2IY.jpg&filename=carafrontalll.jpg)
![frontalunoo.jpg](/proxy/?url=https://content.instructables.com/FCM/7UEP/L1F0F2SB/FCM7UEPL1F0F2SB.jpg&filename=frontalunoo.jpg)

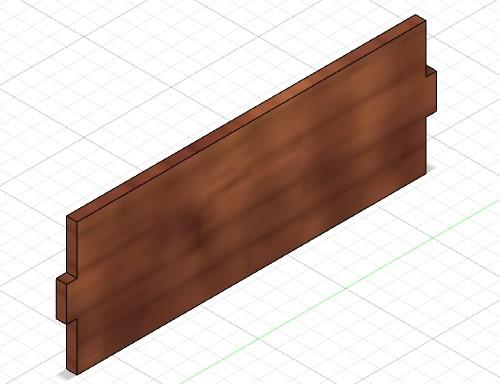

- Crear un nuevo boceto y guardarlo con el nombre de "cara frontal".
- Empezar a trazar según las medidas del plano
- Finalizar boceto, extruir y darle un grosor de 3 mm
- Cambiar el aspecto de la base y agregar la textura de madera-cerezo.
Cara Frontal 2
![carafrontal2.jpg](/proxy/?url=https://content.instructables.com/F2Q/ZMXE/L1F0F2IA/F2QZMXEL1F0F2IA.jpg&filename=carafrontal2.jpg)
![frontal222.jpg](/proxy/?url=https://content.instructables.com/FJX/OAAN/L1F0F2R9/FJXOAANL1F0F2R9.jpg&filename=frontal222.jpg)
- Crear un nuevo boceto y guardarlo con el nombre de "cara frontal 2"
- Empezar a trazar según las medidas del plano
- Finalizar boceto, extruir y darle un grosor de 3 mm
- Cambiar el aspecto de la base y agregar la textura de madera-cerezo.
Cara Trasera
![caratrasera.jpg](/proxy/?url=https://content.instructables.com/FNZ/E7I7/L1F0F2KG/FNZE7I7L1F0F2KG.jpg&filename=caratrasera.jpg)
![caratraseraxd.jpg](/proxy/?url=https://content.instructables.com/F9V/ZE2J/L1F0F2Q5/F9VZE2JL1F0F2Q5.jpg&filename=caratraseraxd.jpg)
- Crear un nuevo boceto y guardarlo con el nombre de "cara trasera".
- Empezar a trazar según las medidas del plano
- Finalizar boceto, extruir y darle un grosor de 3 mm
- Cambiar el aspecto de la base y agregar la textura de madera-cerezo.

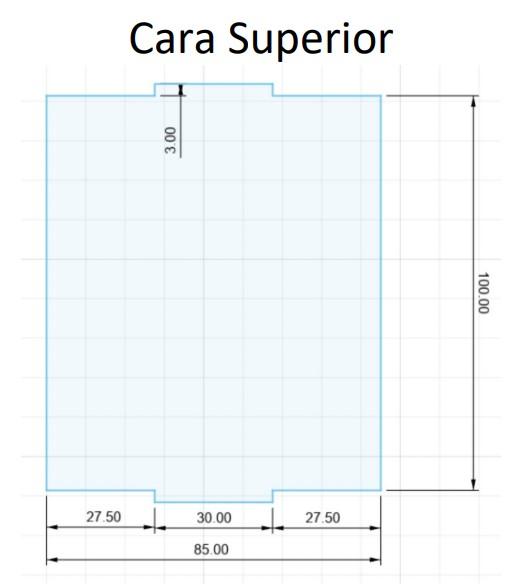

Cara Superior
![carasuperior.jpg](/proxy/?url=https://content.instructables.com/FB6/QKPU/L1F0F2JO/FB6QKPUL1F0F2JO.jpg&filename=carasuperior.jpg)
![superiorss.jpg](/proxy/?url=https://content.instructables.com/FV8/IHM7/L1F0F2P5/FV8IHM7L1F0F2P5.jpg&filename=superiorss.jpg)
- Crear un nuevo boceto y guardarlo con el nombre de "cara superior".
- Empezar a trazar según las medidas del plano
- Finalizar boceto, extruir y darle un grosor de 3 mm
- Cambiar el aspecto de la base y agregar la textura de madera-cerezo.
Cara Lateral
![caralateral.jpg](/proxy/?url=https://content.instructables.com/FBN/9XA4/L1F0F2LB/FBN9XA4L1F0F2LB.jpg&filename=caralateral.jpg)
![caralaterallll.jpg](/proxy/?url=https://content.instructables.com/FGD/5KZT/L1F0F2O6/FGD5KZTL1F0F2O6.jpg&filename=caralaterallll.jpg)

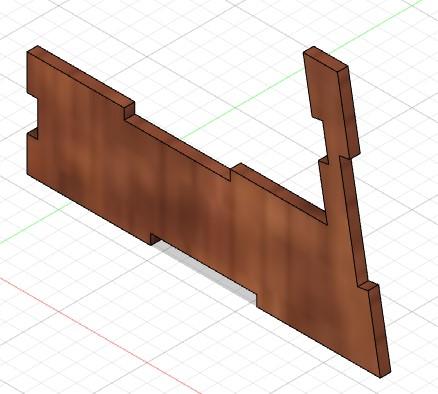

- Crear un nuevo boceto y guardarlo con el nombre de "cara lateral".
- Empezar a trazar según las medidas del plano
- Esta pieza, al ser la más complicada, requiere de modificar la medida los ángulos, cortar excedentes de los trazos y copiar desde un eje.
- Finalizar boceto, extruir y darle un grosor de 3 mm
- Descargar el logo que se desea añadir, trazar la silueta encima y luego ocultarlo.
- Cambiar el aspecto de la base y agregar la textura de madera-cerezo.
Cara Diseño
![caradiseño.jpg](/proxy/?url=https://content.instructables.com/FZH/78BN/L1F0F2M6/FZH78BNL1F0F2M6.jpg&filename=caradiseño.jpg)
![diseñooo.jpg](/proxy/?url=https://content.instructables.com/F1E/JDWN/L1F0F2N8/F1EJDWNL1F0F2N8.jpg&filename=diseñooo.jpg)

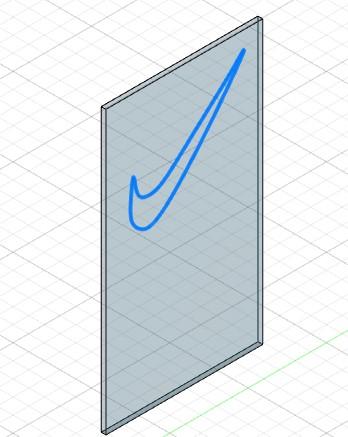

- Crear un nuevo boceto y guardarlo con el nombre de "cara diseño".
- Empezar a trazar según las medidas del plano
- Finalizar boceto, extruir y darle un grosor de 3 mm
- Cambiar el aspecto de la base y agregar la textura de cristal suave- ventana.
Ensamblado De Piezas
![ensamble1.jpg](/proxy/?url=https://content.instructables.com/FLT/LKH8/L1F0F6KA/FLTLKH8L1F0F6KA.jpg&filename=ensamble1.jpg)
![ensamble2.jpg](/proxy/?url=https://content.instructables.com/FQQ/1QFR/L1F0F6KB/FQQ1QFRL1F0F6KB.jpg&filename=ensamble2.jpg)

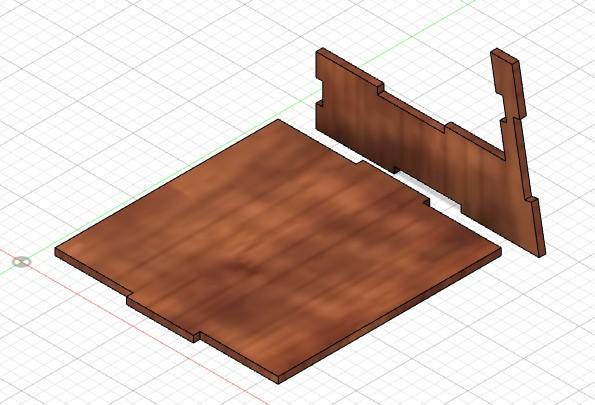

- En nuevo diseño agregar la cara base y luego la cara lateral, juntarlas lo más que se pueda.
- Con la opción de unión en las herramientas de ensamblado, unir los puntos medios de las piezas por donde queremos encajarlas.
- Repetir este proceso con el resto de las piezas formando la base del letrero, girarlas y/o cambiar el ángulo si es necesario.
Ensamble Del Cristal
![ensablecroiatlk.jpg](/proxy/?url=https://content.instructables.com/FXR/XUFV/L1F0FAKP/FXRXUFVL1F0FAKP.jpg&filename=ensablecroiatlk.jpg)
![ensamble3.jpg](/proxy/?url=https://content.instructables.com/FZU/TJMY/L1F0FAKQ/FZUTJMYL1F0FAKQ.jpg&filename=ensamble3.jpg)
- Traer al diseño actual la pieza de cristal y posicionarla en el espacio donde queremos que esté.
- Para esto no se usa la unión, solo mover y girar el cristal hasta obtener un resultado realista.
Renderizado
![renderizadouno.jpg](/proxy/?url=https://content.instructables.com/FPL/0IRS/L1F0FKQI/FPL0IRSL1F0FKQI.jpg&filename=renderizadouno.jpg)
![renderizadoos.jpg](/proxy/?url=https://content.instructables.com/FR3/AT46/L1F0FKS2/FR3AT46L1F0FKS2.jpg&filename=renderizadoos.jpg)

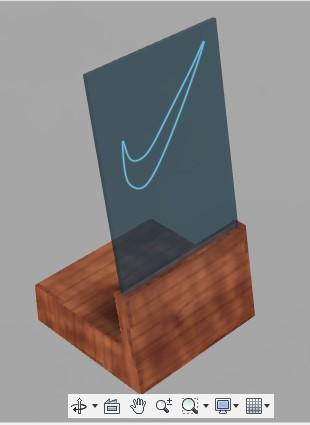

- Ir a la opción de renderizar para darle una mejor vista al letrero.
- Modificar la posición para darle perspectiva.
- Escoger y ubicar el escenario que más nos guste para el letrero.
Guardado
![WhatsApp Image 2022-03-31 at 9.34.27 PM.jpeg](/proxy/?url=https://content.instructables.com/FU7/6AD5/L1F0FKWG/FU76AD5L1F0FKWG.jpg&filename=WhatsApp Image 2022-03-31 at 9.34.27 PM.jpeg)
![guardaod.jpg](/proxy/?url=https://content.instructables.com/FIT/KME9/L1F0FKY2/FITKME9L1F0FKY2.jpg&filename=guardaod.jpg)

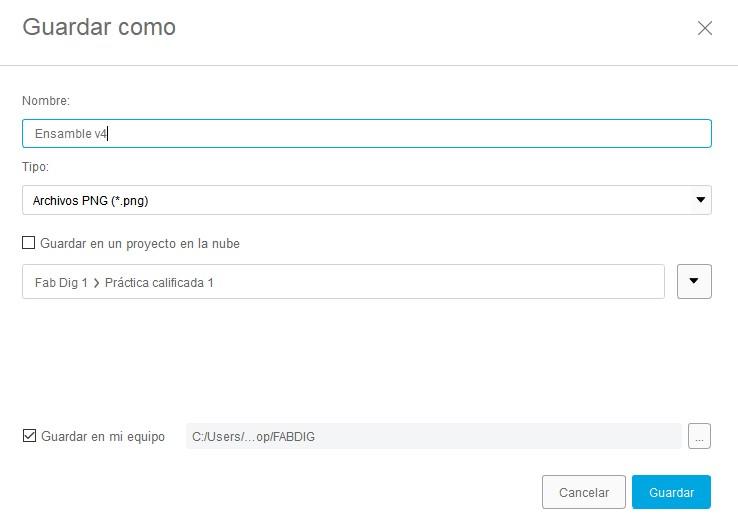

- Finalmente ir a la opción de guardado y elegir donde queremos guardar nuestro trabajo.
- Letrero luminoso terminado.
