Letrero Luminoso

bienvenidos a todos, en este tutorial aprenderemos a realizar un letrero luminoso.

• Fusion 360
• Mouse
• Teclado
• Monitor
• Conexión a internet estable

1. Primero seleccionamos nuevo proyecto
2. ahora colocaremos un nombre a esta nueva carpeta donde guardaremos cada una de las partes de este trabajo
3. habiendo creado una nueva carpeta ya estamos listo para poder comenzar a diseñar cada una de las partes del proyecto

primero debemos crear un boceto ( este paso se repite en todas las demás partes)

ahora con la herramienta línea haremos trazos con las medidas que se pueden apreciar en la segunda imagen

cuando acabemos de definir las medidas le daremos a la opción finalizar boceto que se encuentra en la parte superior derecho

una vez acabemos con el boceto debemos darle click derecho a la figura e ir a la opción que dice extruir, en la cual daremos como medida 3mm ( esta paso es para todas las demás partes)

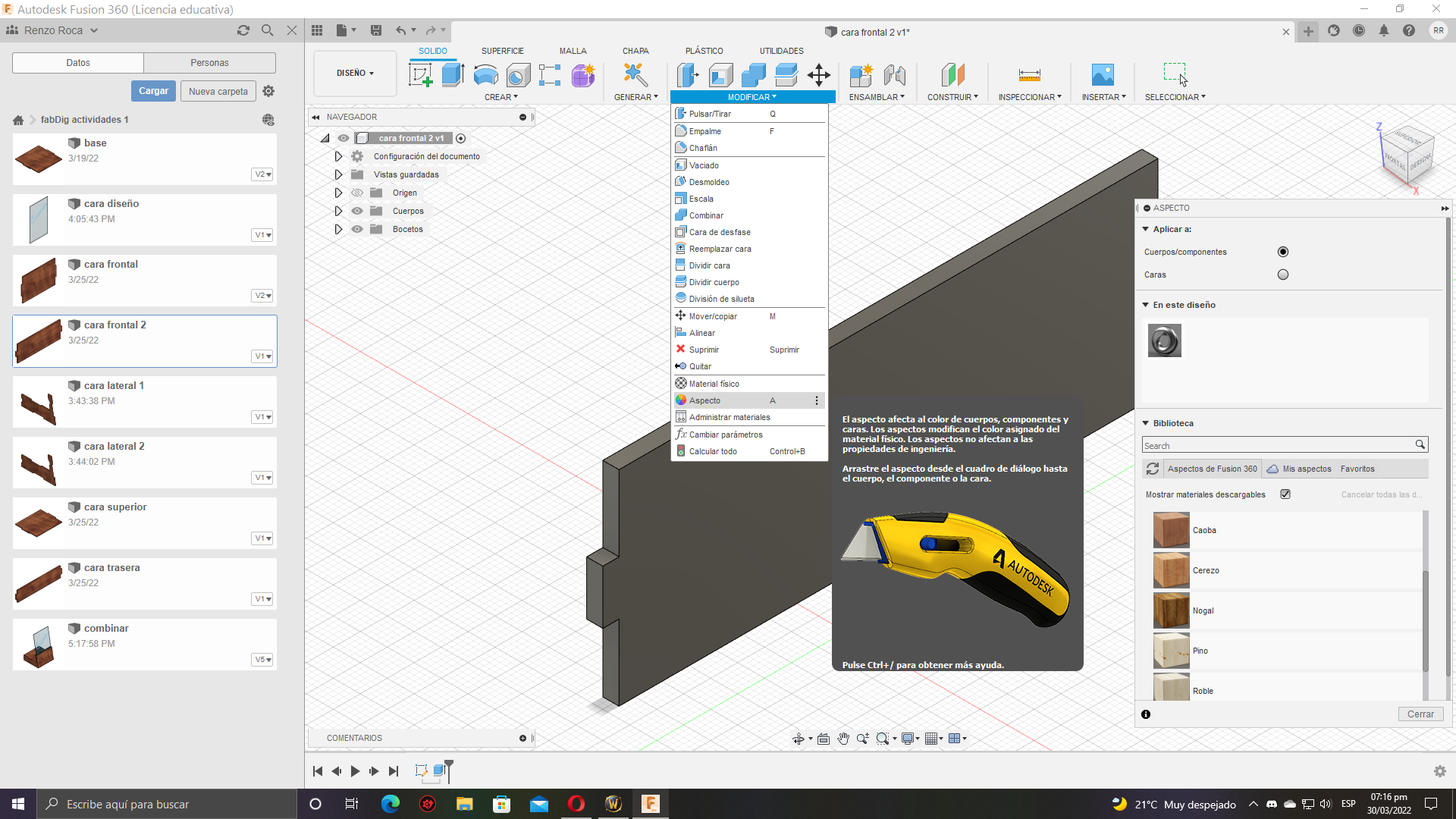

ahora debemos cambiar la textura para ello iremos al apartado de modificar y daremos click en la opción que dice aspecto y seleccionaremos el que deseemos. En este caso escogeré en el apartado de madera al cerezo ( el color será el mismo para todas las demás partes)

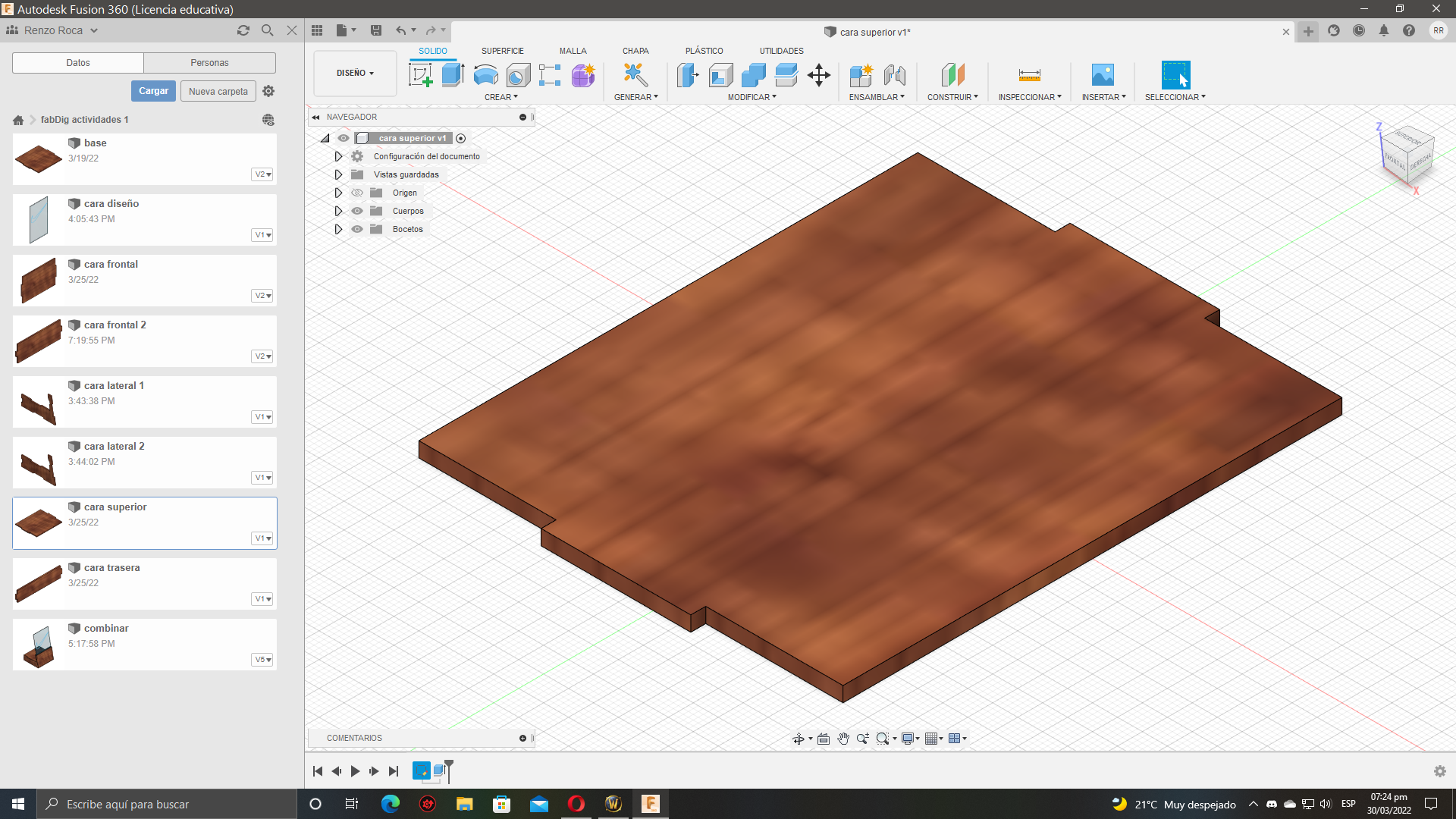

por ultimo dejo una imagen para que vean como debería quedar al final.

1. debemos crear un boceto.
2. con la herramienta línea haremos trazos con las medidas especificadas en la imagen.
3. daremos click a finalizar boceto
4. click derecho extruir y como medida 3mm
5. cambiaremos la apariencia con la opción de aspecto
6. por ultimo la imagen de como debería  de quedar al final

1. crear el boceto

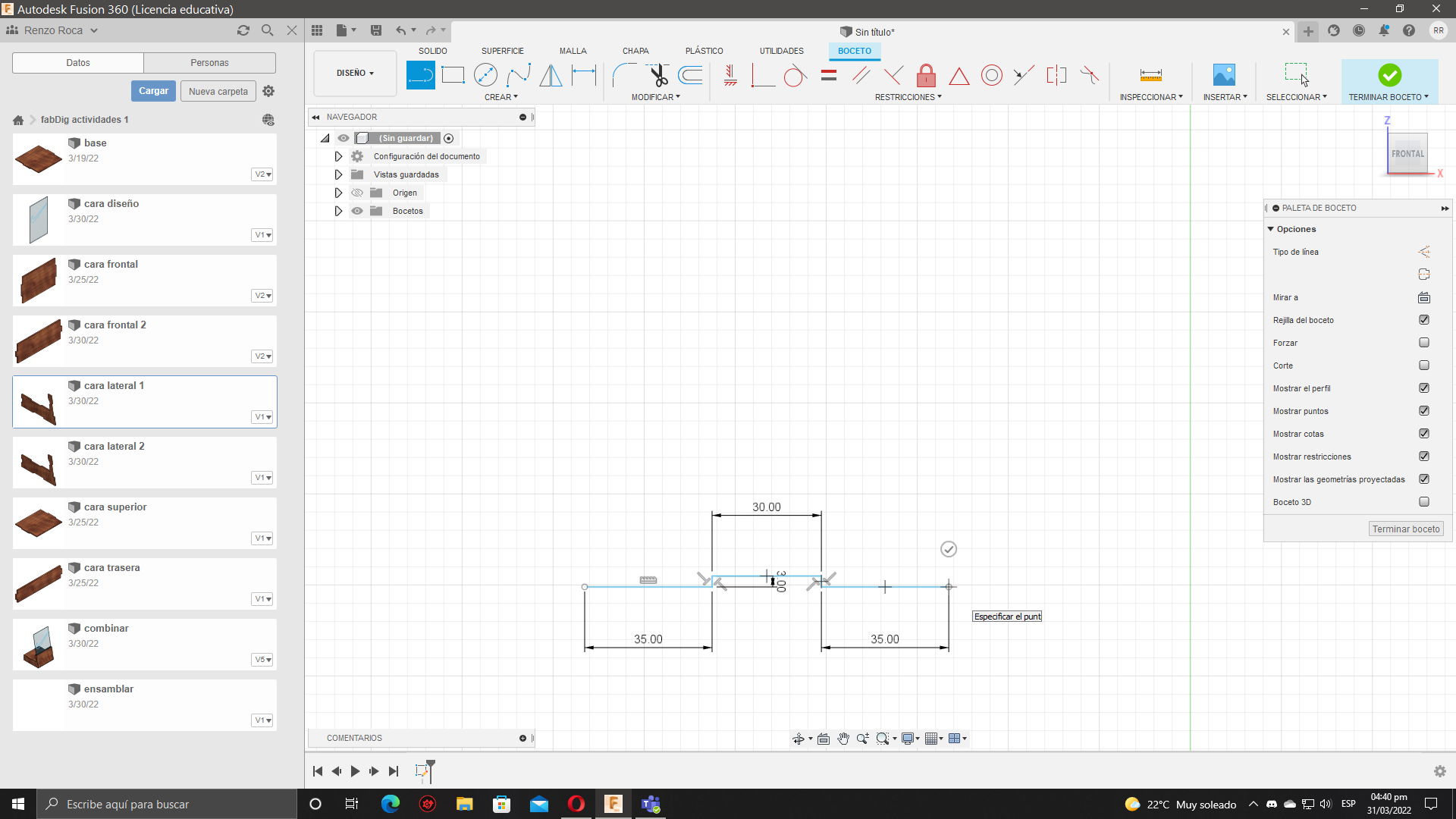

2. usaremos la herramienta línea para hacer los trazos con sus respectivas medidas
3. finalizar boceto
4. click derecho extruir y como medida 3mm
5. cambiaremos la apariencia con la opción de aspecto
6. por ultimo la imagen de como debería  de quedar al final

1. primero creamos un boceto
2. un la herramienta línea hacemos seguimos los trazos con sus medidas

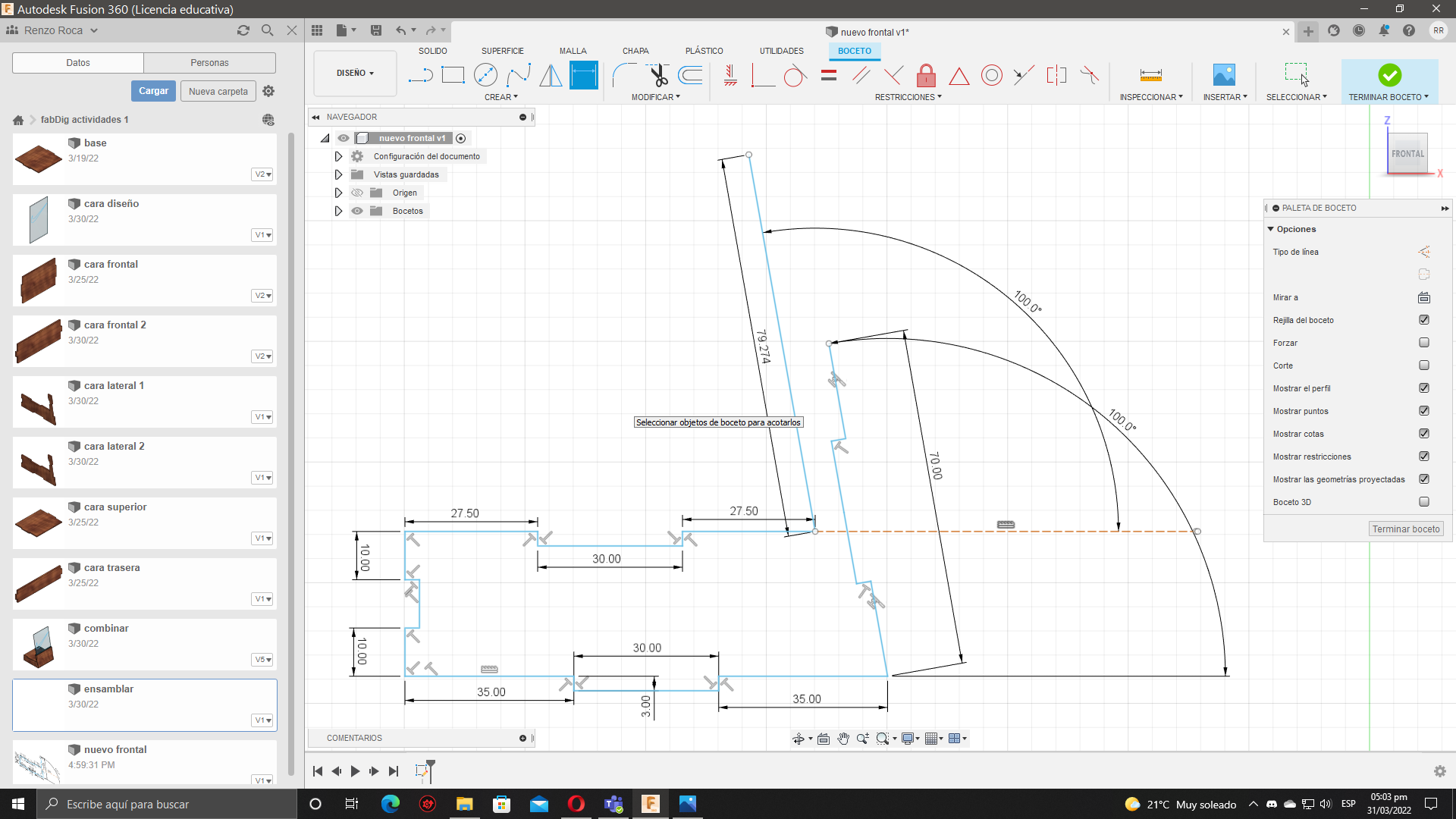

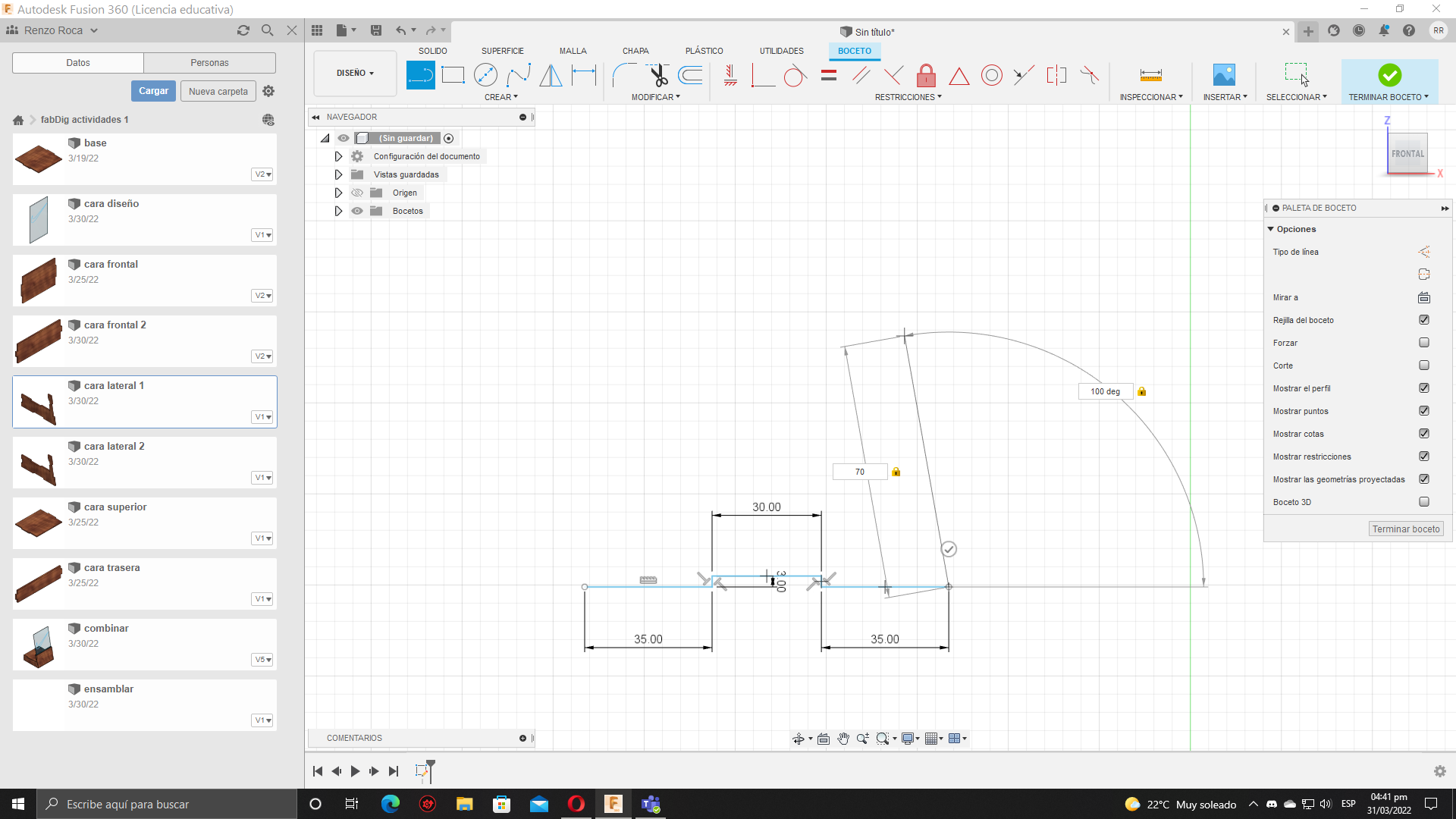

3. ahora tenemos que hacer un trazo con un ángulo de 100° y una medida de 70mm (segunda imagen)
4. desde el punto medio de la línea haremos un trazo de 3 mm y 15 mm para cada lado (tercera imagen)

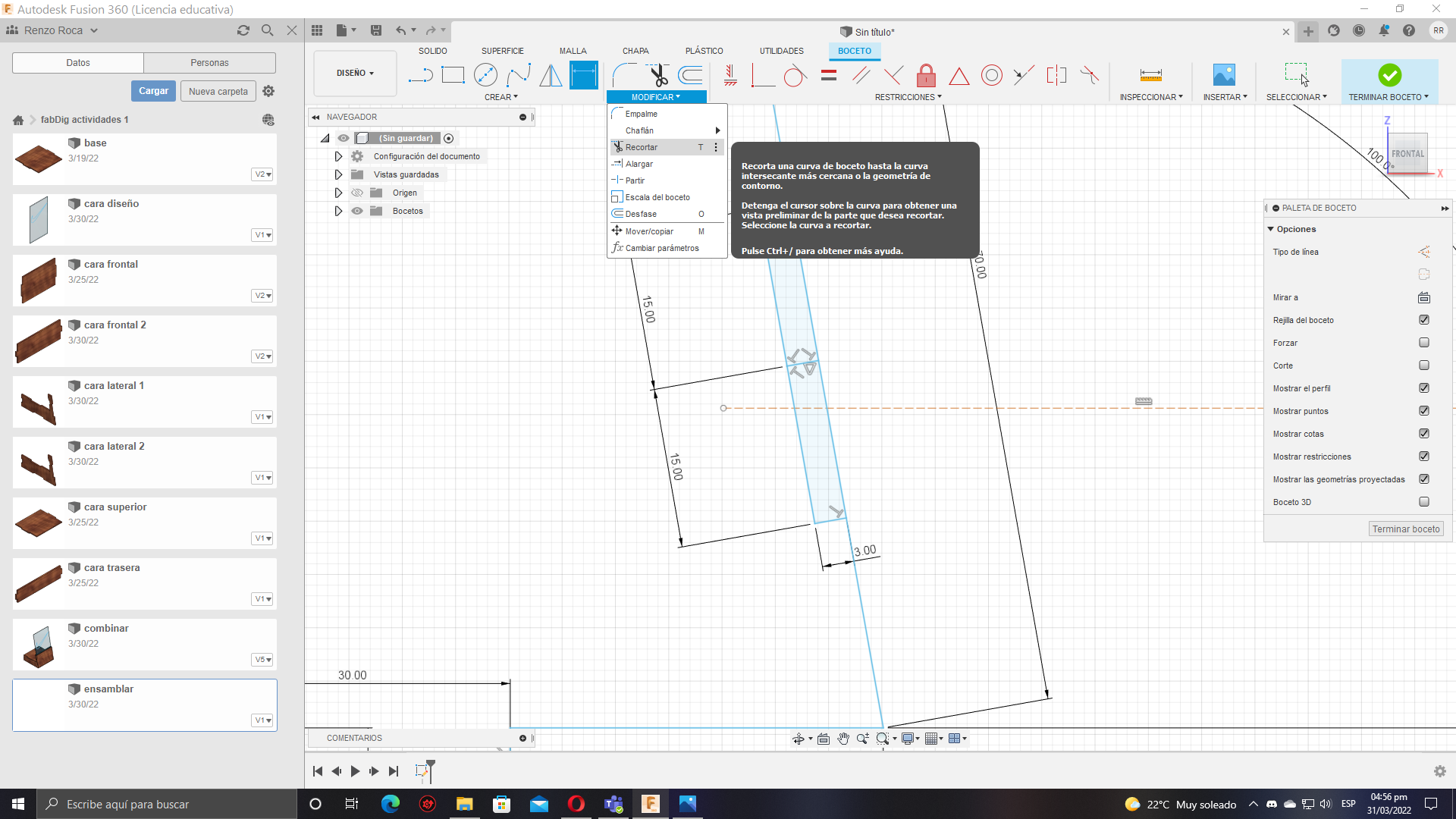

5. con la herramienta recortar quitaremos las zonas marcadas ( cuarta imagen)
6. ahora si podemos continuar con las demás partes
7. al igual que en el punto 3 debemos hacer otro trazo con un ángulo de 100° (sexta imagen)
8. con la herramienta recortar quitaremos el lado que nos sobro (séptima imagen)
9. desde el punto medio haremos un trazo de 3 mm y 5mm para cada lado (octava imagen)
10. con la herramienta recortar quitaremos las partes que no nos sirven
11. finalizamos boceto
12. ahora toca cambiarle el aspecto
13. imagen de como debería de quedar al final

1. primero creamos un boceto
2. un la herramienta línea hacemos seguimos los trazos con sus medidas
3. ahora tenemos que hacer un trazo con un ángulo de 100° y una medida de 70mm (segunda imagen)
4. desde el punto medio de la línea haremos un trazo de 3 mm y 15 mm para cada lado (tercera imagen)
5. con la herramienta recortar quitaremos las zonas marcadas ( cuarta imagen)
6. ahora si podemos continuar con las demás partes
7. al igual que en el punto 3 debemos hacer otro trazo con un ángulo de 100° (sexta imagen)
8. con la herramienta recortar quitaremos el lado que nos sobro (séptima imagen)
9. desde el punto medio haremos un trazo de 3 mm y 5mm para cada lado (octava imagen)
10. con la herramienta recortar quitaremos las partes que no nos sirven
11. finalizamos boceto
12. ahora toca cambiarle el aspecto
13. imagen de como debería de quedar al final

1. crear boceto
2. usamos la herramienta línea y seguimos con los trazos y las medidas especificadas en la primera imagen
3. finalizar boceto
4. click derecho extruir y como medida 3mm
5. cambiaremos la apariencia con la opción de aspecto
6. por ultimo la imagen de como debería  de quedar al final

1. crear boceto.
2. usando la herramienta línea haremos los trazos con las respectivas medidas.
3. finalizar boceto
4. click derecho extruir y como medida 3mm
5. cambiaremos la apariencia con la opción de aspecto
6. por ultimo la imagen de como debería  de quedar al final

1. creamos un boceto
2. haremos los trazos con las respectivas medidas que se aprecian en la imagen
3. terminamos el boceto
4. click derecho y seleccionamos la opción de extruir con la medida de 3mm

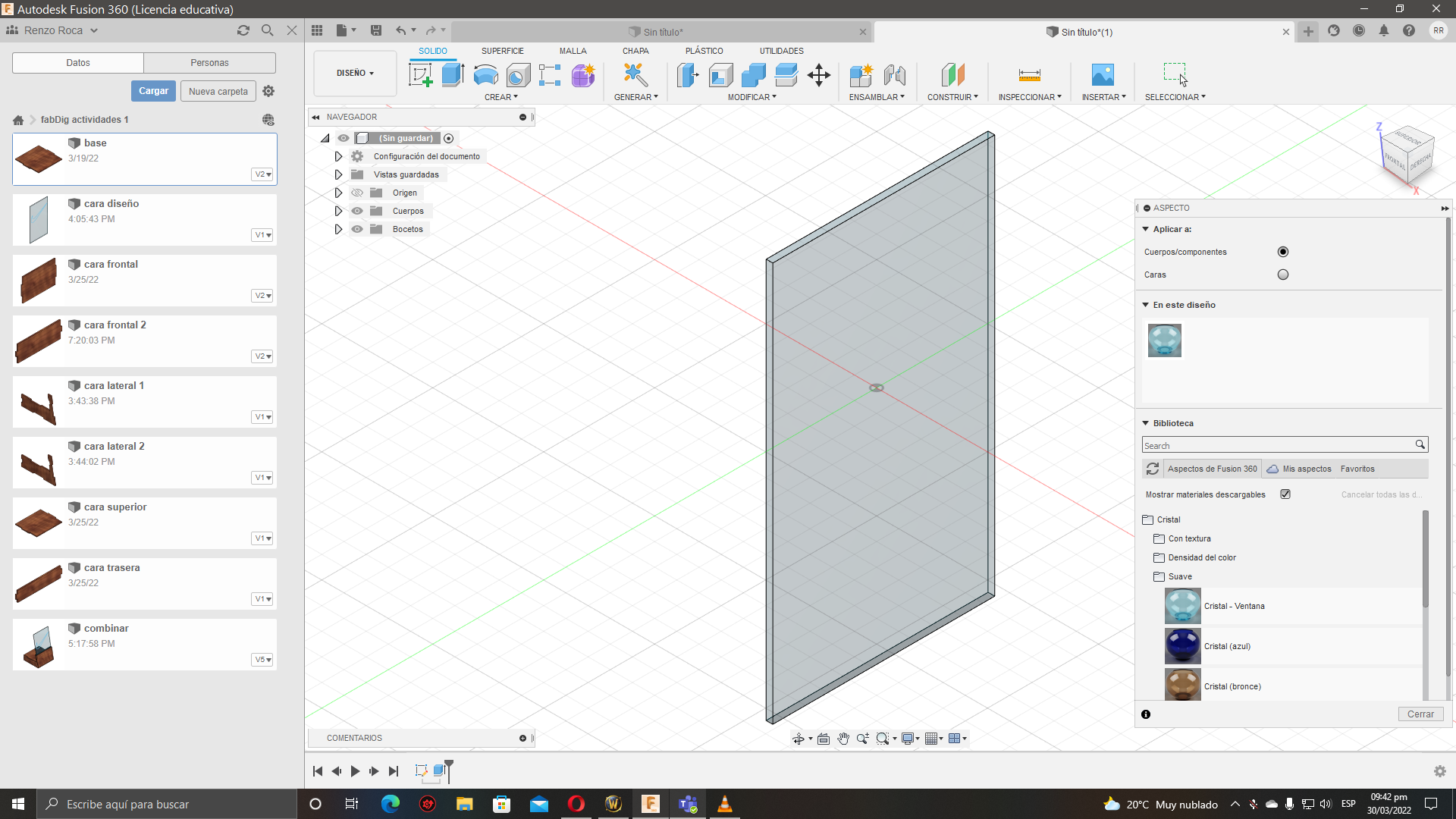

5. cambiaremos la apariencia con la opción de aspecto esta vez iremos a la carpeta de cristal/ suave y seleccionaremos " cristal-ventana"
6. ahora agregaremos una imagen a nuestro diseño para ello debemos buscar en Google cualquier logo pero en formato dxf
7. una vez encontrado su imagen preferida le damos click derecho a una cara y seleccionamos crear boceto

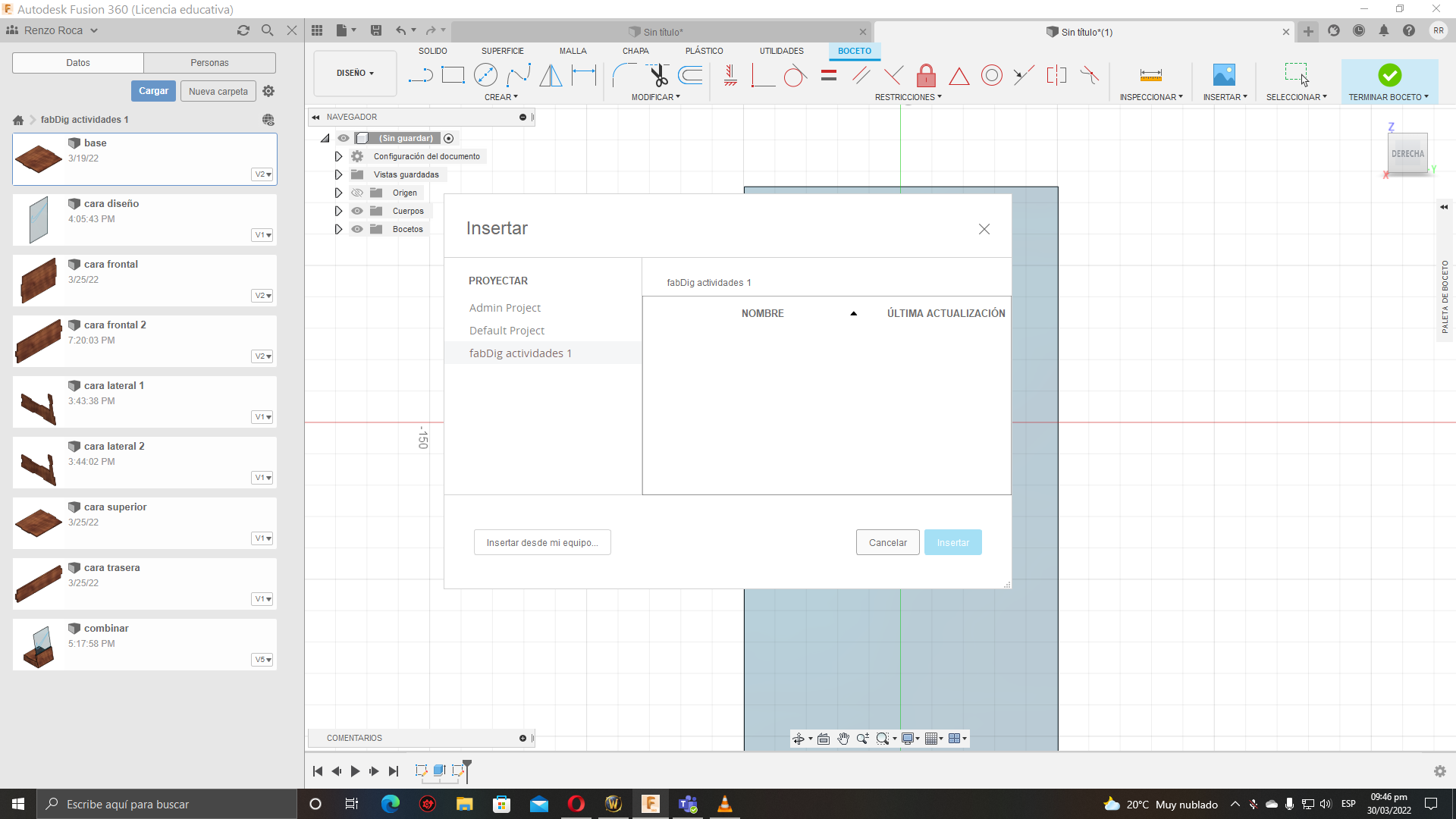

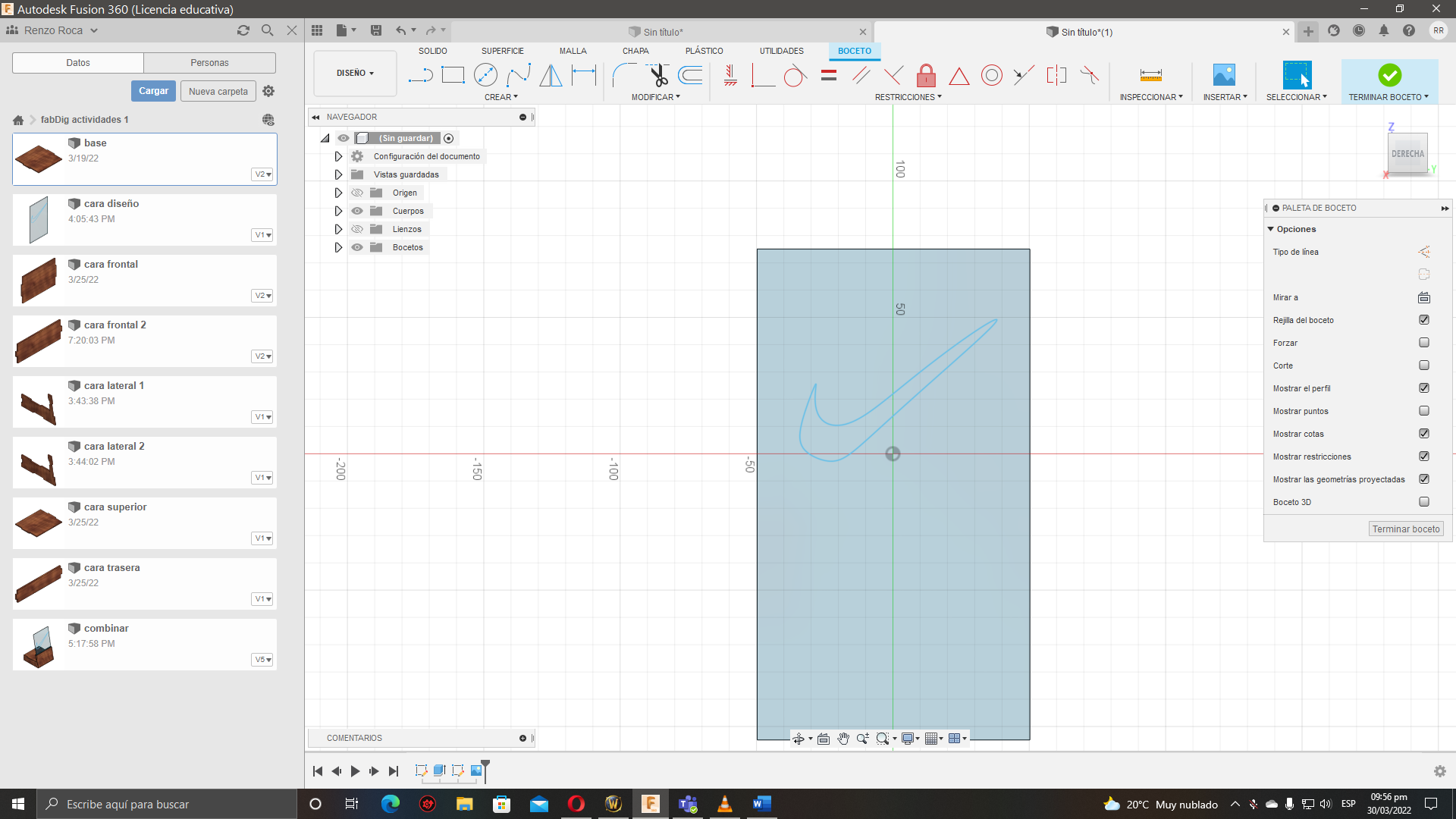

8. ahora insertaremos la imagen, para ello debemos ir al apartado de insertar que se encuentra en la parte superior derecha y buscamos la imagen previamente descargada
9. ubicamos la imagen dentro de la figura

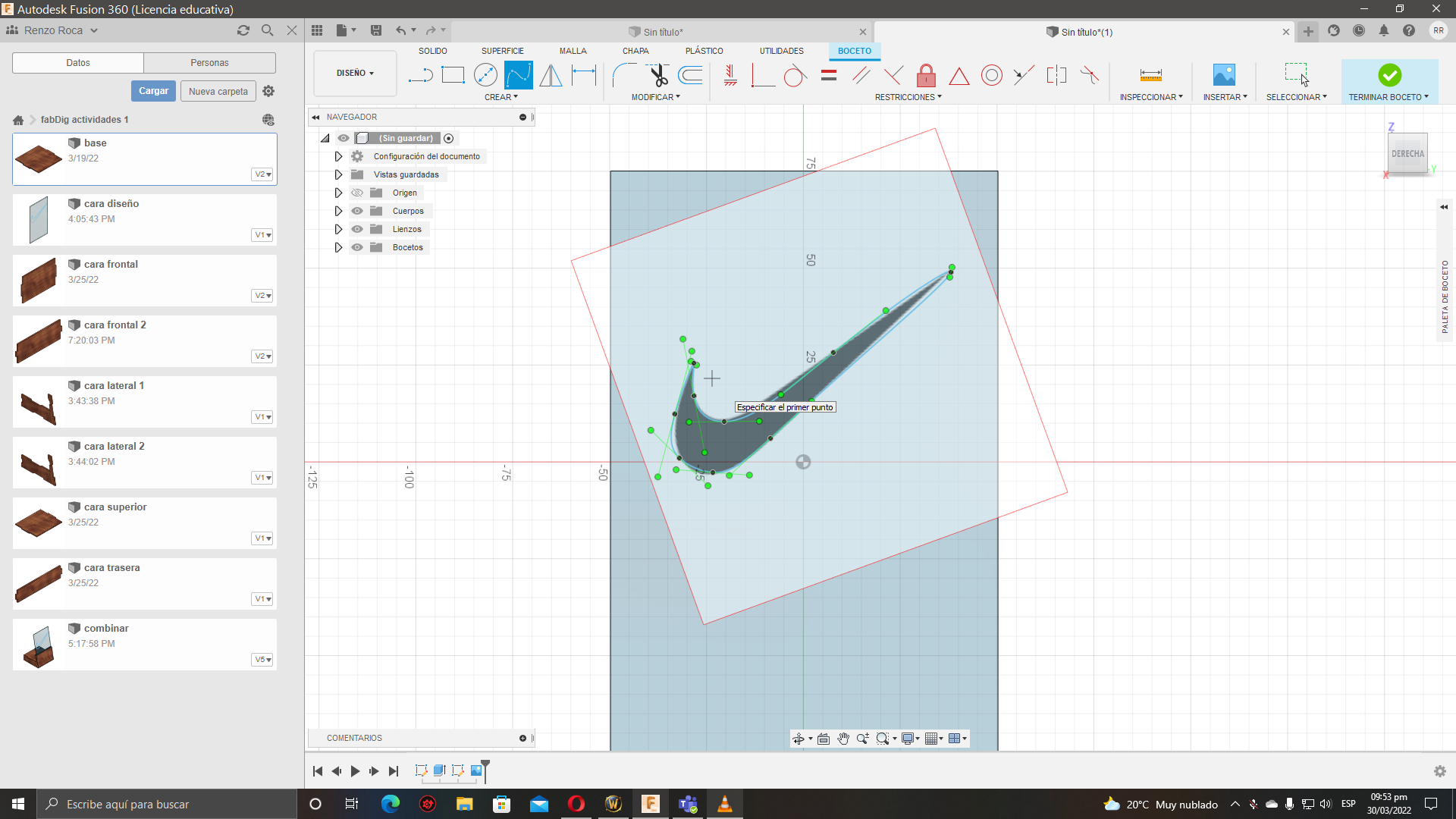

10. ahora con la herramienta spline que se encuentra en el apartado de crear delinearemos toda nuestra figura
11. en la parte de paleta de boceta quitaremos la opción mostrar puntos y También quitaremos la visualización del lienzo
12. por ultimo terminamos el boceto

1. para la parte del ensamblaje primero debemos crear un nuevo diseño y guardarlo

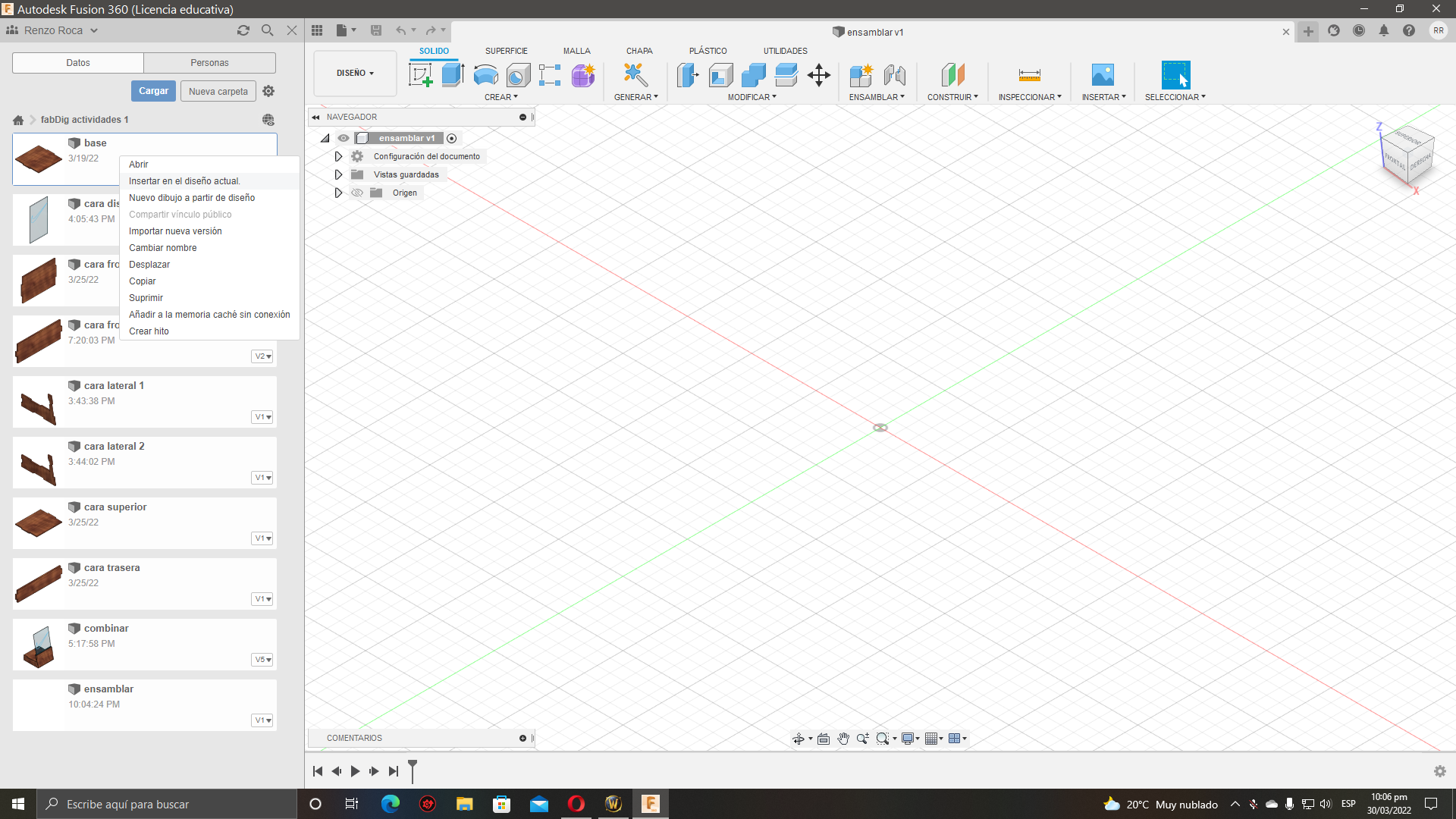

2. ahora debemos seleccionar alguna parte previamente hecha, darle click derecho y buscar la opción de insertar en el diseño actual
3. ahora tendremos que insertar otra parte para poder comenzar a ensamblar
4. ahora trataremos de alinear lo mas posible
5. cuando lo logremos iremos al apartado de ensamblar y seleccionaremos la opción de unión
6. seleccionaremos las aristas del lado donde encajaran las piezas y así podremos juntarlas
7. lo mismo haremos con todas las partes pero mencionare las partes mas complicadas
8. la parte frontal 1 debe de estar con una inclinación de -10mm para así poder encajarlo bien (imagen 5)
9. al igual que parte frontal 1 la cara diseño también debe de encontrar una inclinación adecuada para poder quedar adherida de manera correcta
10. ya solo nos queda ensamblar todas las demás para poder iniciar el renderizado

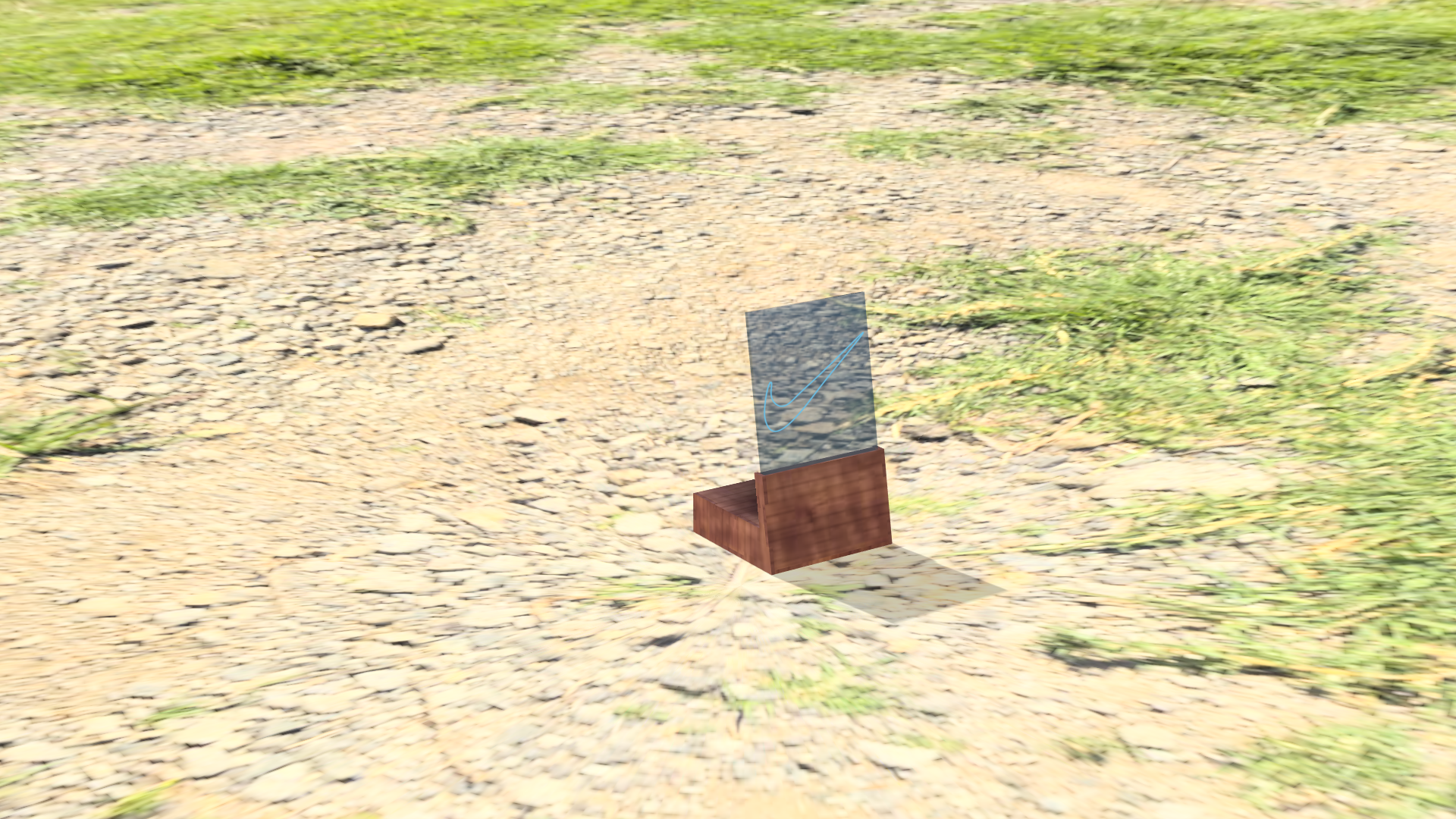

En mi caso no encontré un fondo adecuado para el renderizado si al igual que yo ninguno te gusta puedes buscar otros fondos de alta calidad

existen muchas paginas para buscar así que no mencionare una pagina en especial solo recordar que la imagen tiene que ser en formato .HDR

cuando termines de descargar tu fondo deseado solo queda insertarlo en el fusion 360

para ello solo debemos ir a biblioteca de entornos y en la parte inferior encontraremos la opción de enlazar entorno personalizado

buscamos la imagen que descargamos y solo nos faltaría darle doble click para poder insertarlo de fondo

1. primero debemos cambiar nuestro espacio de trabajo de diseño a renderizado
2. ahora quitaremos la visualización de las uniones para que sea vea mas limpia nuestro imagen
3. ahora daremos click en la parte de configuracion de la escena
4. acá tendremos varios opciones podremos cambiar el brillo como también podremos hacer que nuestro diseño se mantenga en el suelo esto con la opción de aplanar el suelo
5. recomiendo esta ultima opción por que sino nuestro proyecto estará flotando

para poder obtener una imagen en formato JPG de nuestro trabajo debemos dar click en la opción  de captura de imagen

en la ventana que se abre podremos la resolución de nuestra imagen y también debemos de marcar la opción de

anti-aliasing

por ultimo solo tendremos que nombrar y elegir la ubicación de guardado.
