Letrero De Madera Cortado En Laser Para Makerspace

Las reglas siempre deben de estar claras desde un inicio, por eso hemos decidido hacer nuestro letrero de reglamento para el uso de nuestra cortadora laser Epilog en nuestro Makerspace.

Esto es algo que todos deben de hacer cuando tienen una cortadora laser en su Makerspace. Ayuda a que todos esten claro de cuales son los pasos para el uso y siempre recuerdan como utilizarla.

Para hacer nuestro letrero vamos a necesitar:

1. Madera de 24''x18''
2. Madera de 24''x6''
3. Tijera
4. Soga de cualquier grosor
5. Cortadora Laser Epilog
6. Diseño a utilizar (Illustrator)Tijer.

Lo primero que vamos a hacer es trabajar el diseño de nuestro letrero.

En este caso nosotros utilizamos Illustrator para crear el diseño, poner el texto que deseábamos y hacer el modelo para el corte en la Laser.

Aquí les dejo el archivo que utilizamos que pueden utilizar como referencia y modificarlo según ustedes deseen. Deben de tener en cuenta que las lineas de corte deben de tener un espesor de 0.001mm (0.003Pt) para que la cortadora Epilog la identifique como linea para corte.

Stroke: 0.001mm

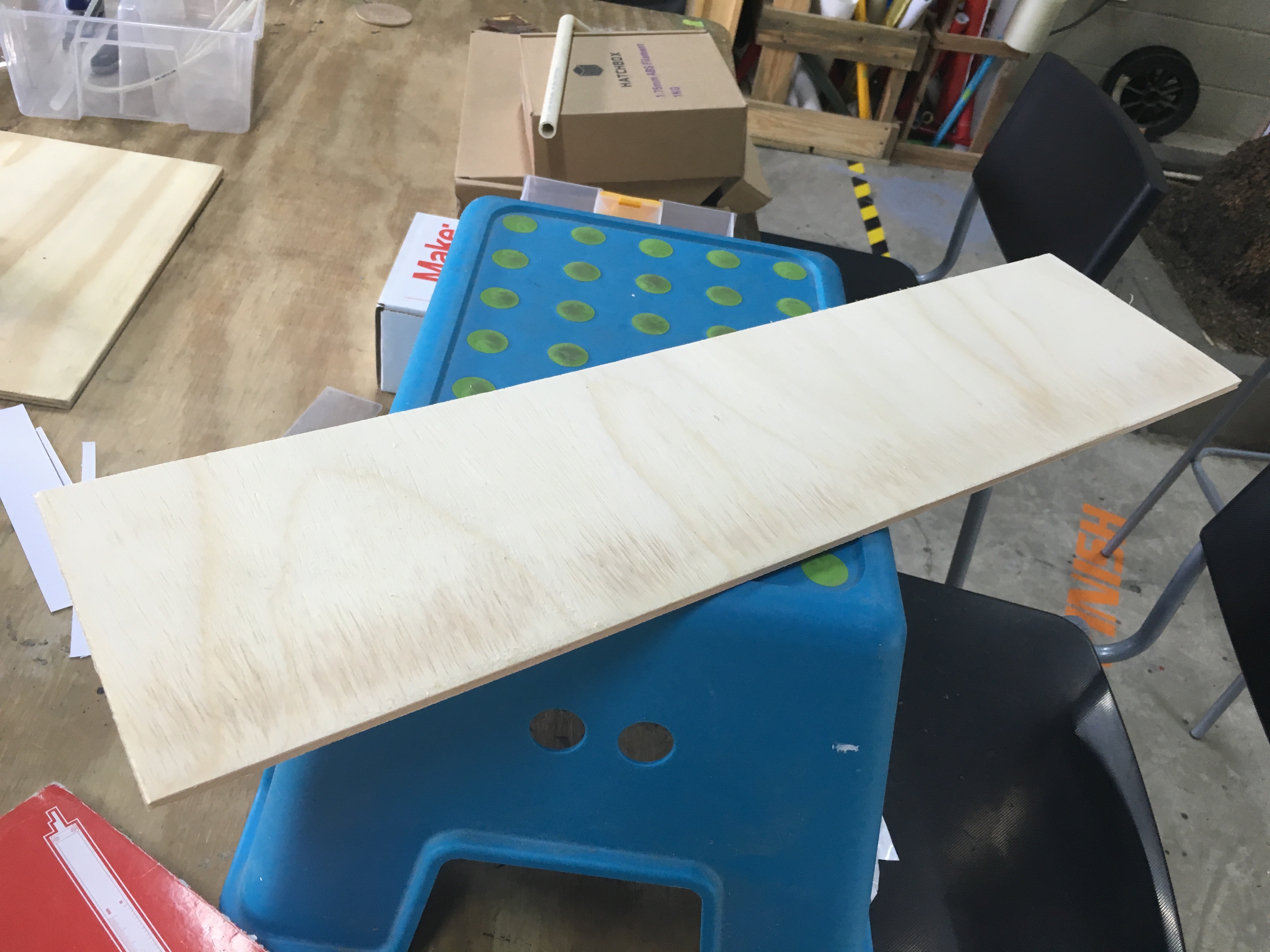

El primer paso es montar la plancha 24''x6'' en la cortadora laser. En la configuración de corte debemos de utilizar la siguiente configuración. No debes olvidar configurar el Focus de la maquina para que pueda hacer el corte de la manera correcta. Luego encender el sistema de Aire comprimido y la extracción de aire.

Configuración Recomendada
Wood (Vector)
Power 90% Speed 8% Freq. 500 Hz
Wood (Raster)
Power 80% Speed 40%

Para este paso debemos de montar la plancha de madera de 24''x18'' en nuestra cortadora laser y seleccionar la 2da pagina de nuestro del diseño. Ahi estaremos trabajando y cortando toda la parte inferior.

Utilizaremos la misma configuración anterior para el corte y grabado, ya que estamos usando el mismo tipo de material. Presionamos el boton GO, y la magia comienza.

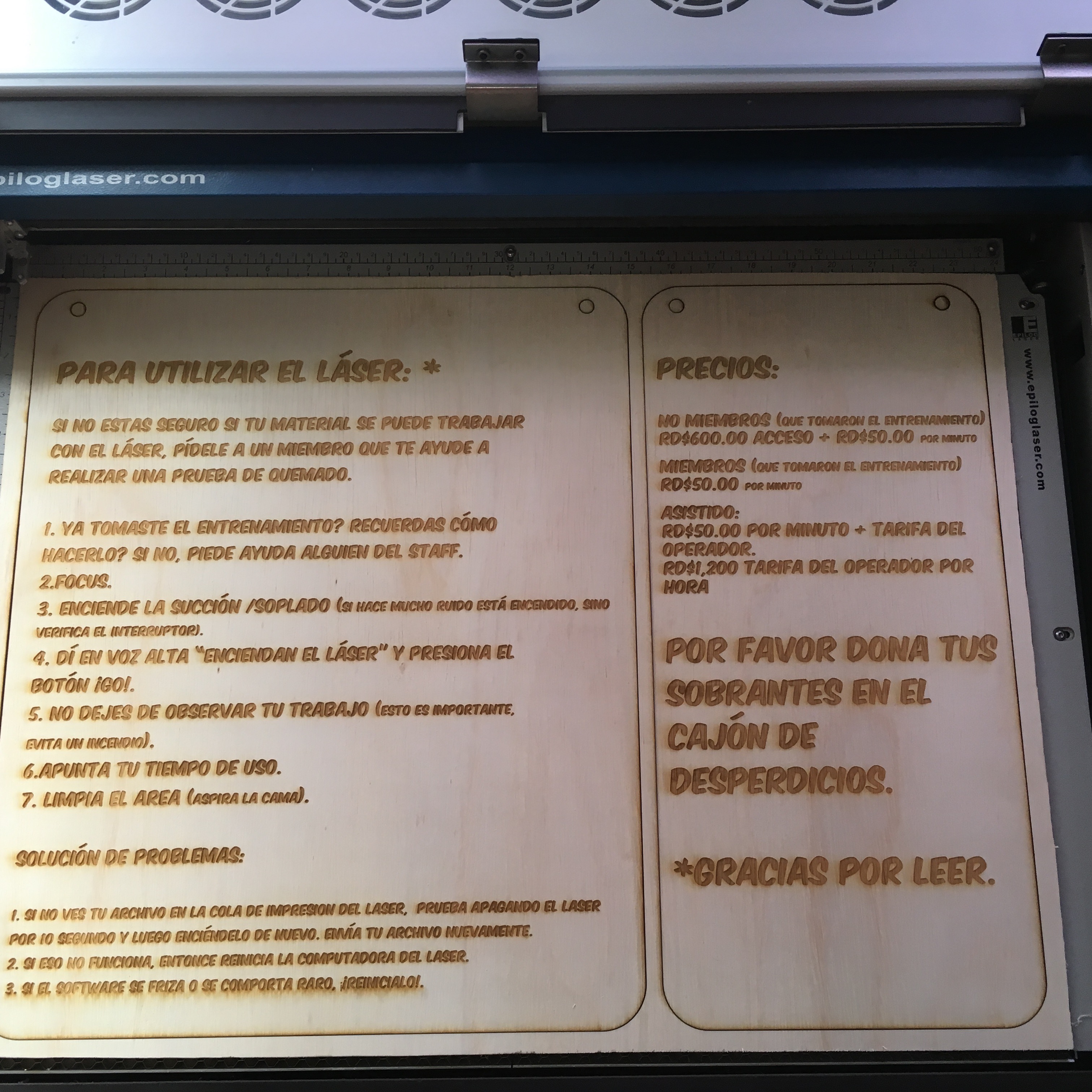

Lo primero que nuestra cortadora laser hará sera el grabado de las letras de nuestro texto, este proceso es un poco largo pero con unos resultados estupendos.

Luego de que completa todo el texto que debemos grabar la maquina va a proceder a realizar el corte de los agujeros que utilizaremos para colgar más adelante y sacar el contorno de nuestro diseño.

En este paso vamos a recortar de nuestra soga 5 tiras de soga de la siguientes medidas:

• (1) 1.5 pies de soga
• (4) recortes de soga de 6''

Estas sogas serán utilizadas más adelante para unir las estructuras de madera y queden todas como si fuesen una sola.

A continuación vamos a utilizar la soga que recortamos mas larga para que sea lo que va a soportar nuestro letrero por la parte superior. Esta soga podría ser mas corta o mas larga dependiendo de donde la vayan a instalar.

Primero deben de pasar la soga de 1.5' por uno de los agujeros superiores, luego deben de hacer lo mismo en el otro agujero y al final recortar el exceso de soga que puedan tener. Mientras mas corta es la soga mas tenso quedara el letrero.

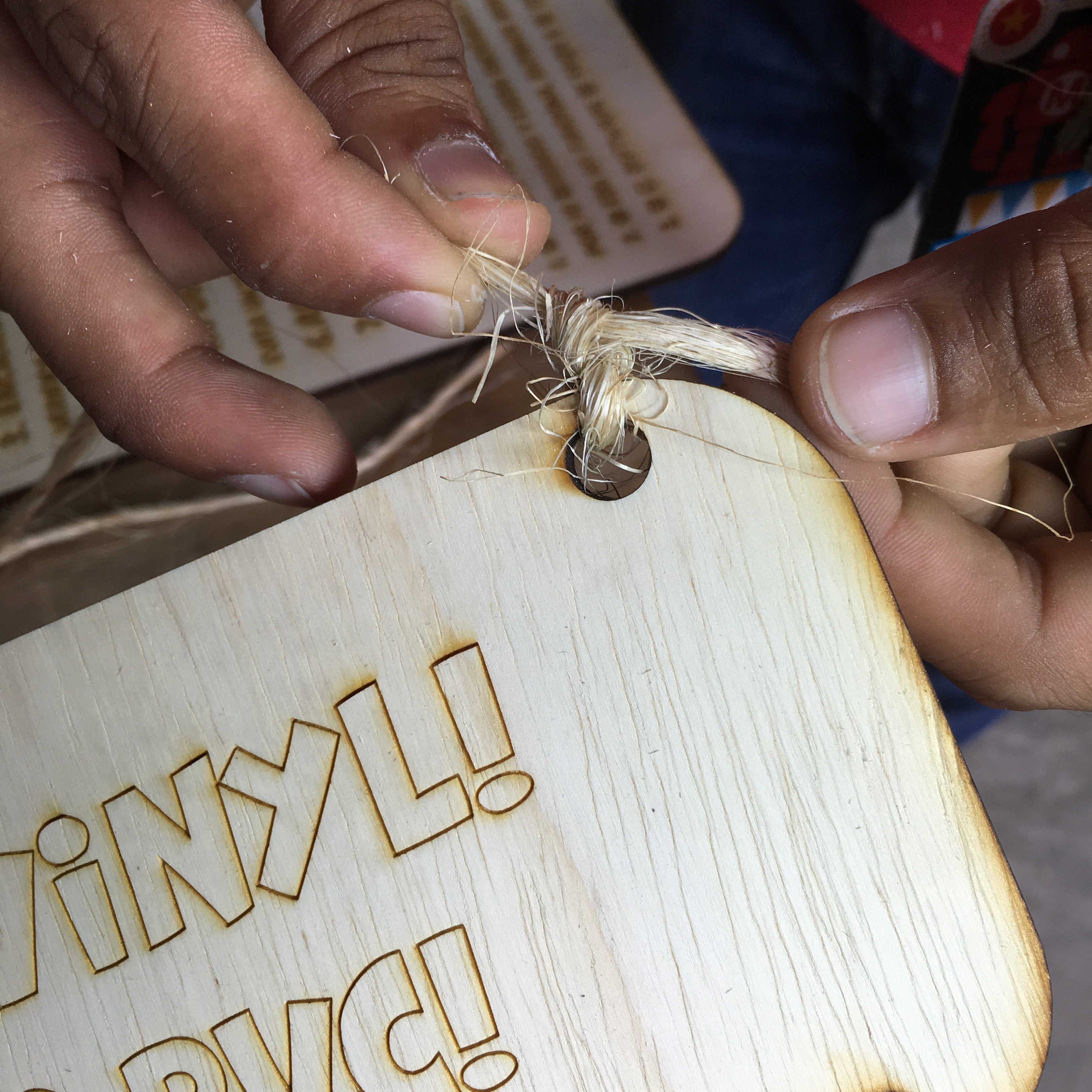

Para esto debemos utilizar una de las 4 tiras de 6'' de soga para amarrarlos de la parte inferior del letrero superior a la parte superior del letrero inferior. Este proceso debe de repetirse en cada agujero inferior y superior que tenemos, en total son 4 agujeros que debemos amarrar

Por mi inexperiencia con los nudos decidí usar un nudo simple y me funcionó bastante bien. Si tienes un nudo mas resistente también podrías usarlo.

Como en el paso anterior debes de remover los exceso de soga que te quede.

Luego de colocarlo en el lugar ideal hemos logrado nuestro objetivo del día de hoy. Ya tenemos nuestro letrero con toda la información importante que deberías tener en la cortadora Laser de tu Makerspace.

Te invito a que te lleves de este Instructable, hagas el tuyo propio y lo compartas con todos nosotros.
