Leitor De QR Code

O projeto consiste em:

° Ler QR Codes utilizando o ESP32-CAM.

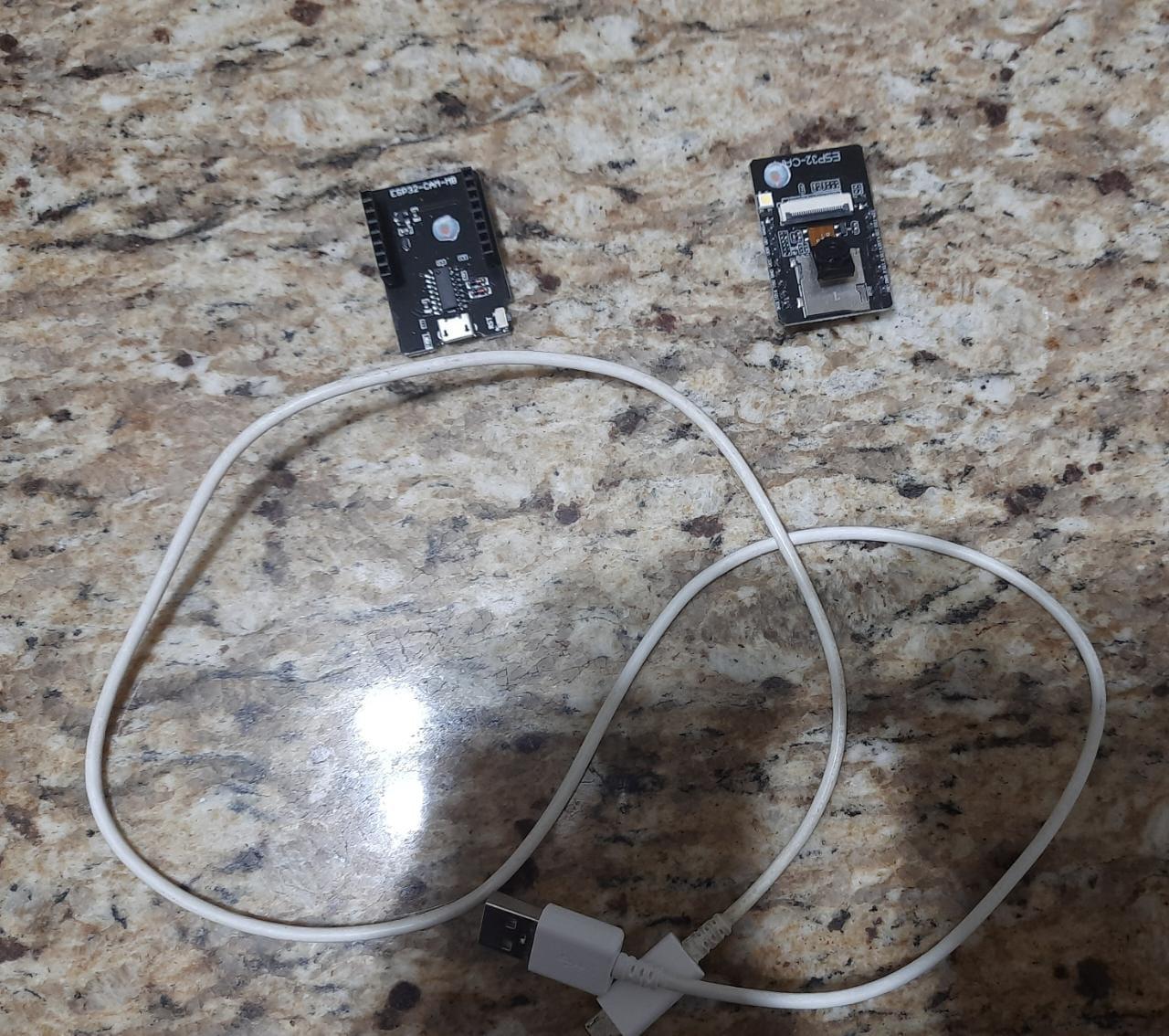

° Computador;

° ESP32-cam;

° Módulo Conversor USB TTL;

° Cabo USB A/ Micro USB B.

Conecte a ponta USB A na entrada do computador e a ponta Micro USB B na entrada do ESP32-CAM.

° Busque em seu navegador "Download de Arduino" - https://www.arduino.cc/en/software ;

° Escolha a opção compatível com seu sistema operacional;

° Após o download, no Arduino IDE vá em Arquivos > Preferências e adicione o link abaixo em “URLs Adicionais para Gerenciadores de Placas” e clique em OK.

https://dl.espressif.com/dl/package_esp32_index.json

° Depois vá em Ferramentas > Placas > Gerenciador de Placas… e pesquise ESP32 e clique em instalar.

° Após instalado a placa vá em Ferramentas > Placa e selecione a placa AI Thinker ESP32-CAM.

° Agora é necessário instalar a biblioteca ESPino32CAM e fazer o download;

° Após o download descompacte os arquivos e cole na pasta de Bibliotecas do Arduino "libraries";

Referências: Filipe Flop

Cole o seguinte código e carregue no ESP32-CAM:

//Bibliotecas utilizadas
#include "ESPino32CAM.h"
#include "ESPino32CAM_QRCode.h"

ESPino32CAM cam;   //Objeto para captura de imagem
ESPino32QRCode qr; //Objeto para decoficação da imagem

//Define os pinos da câmera
#define PWDN_GPIO_NUM     32
#define RESET_GPIO_NUM    -1
#define XCLK_GPIO_NUM      0
#define SIOD_GPIO_NUM     26
#define SIOC_GPIO_NUM     27
#define Y9_GPIO_NUM       35
#define Y8_GPIO_NUM       34
#define Y7_GPIO_NUM       39
#define Y6_GPIO_NUM       36
#define Y5_GPIO_NUM       21
#define Y4_GPIO_NUM       19
#define Y3_GPIO_NUM       18
#define Y2_GPIO_NUM        5
#define VSYNC_GPIO_NUM    25
#define HREF_GPIO_NUM     23
#define PCLK_GPIO_NUM     22
#define flash 4


//Variável para limitar o print no monitor serial se caso o QR Code ainda estiver na frente da câmera
int trava;

void setup() {

  Serial.begin(115200);
  Serial.println("Leitor de QR Code");
  //Define pino do flash
  pinMode(flash,OUTPUT);
  digitalWrite(flash,LOW);//Desliga o flash

  //Configura os pinos da câmera
  camera_config_t config;
  config.ledc_channel = LEDC_CHANNEL_0;
  config.ledc_timer = LEDC_TIMER_0;
  config.pin_d0 = Y2_GPIO_NUM;
  config.pin_d1 = Y3_GPIO_NUM;
  config.pin_d2 = Y4_GPIO_NUM;
  config.pin_d3 = Y5_GPIO_NUM;
  config.pin_d4 = Y6_GPIO_NUM;
  config.pin_d5 = Y7_GPIO_NUM;
  config.pin_d6 = Y8_GPIO_NUM;
  config.pin_d7 = Y9_GPIO_NUM;
  config.pin_xclk = XCLK_GPIO_NUM;
  config.pin_pclk = PCLK_GPIO_NUM;
  config.pin_vsync = VSYNC_GPIO_NUM;
  config.pin_href = HREF_GPIO_NUM;
  config.pin_sscb_sda = SIOD_GPIO_NUM;
  config.pin_sscb_scl = SIOC_GPIO_NUM;
  config.pin_pwdn = PWDN_GPIO_NUM;
  config.pin_reset = RESET_GPIO_NUM;
  config.xclk_freq_hz = 20000000;
  config.pixel_format = PIXFORMAT_JPEG;
  config.frame_size = FRAMESIZE_VGA;
  config.jpeg_quality = 4;
  config.fb_count = 1;

  esp_err_t err = esp_camera_init(&config); //Inicialização da câmera

  if (err != ESP_OK) {

    Serial.printf("O início da câmera falhou com erro 0x%x", err);//Informa erro se a câmera não for iniciada corretamente
    delay(1000);
    ESP.restart();//Reinicia o ESP

  }

  //Inicializa o objeto de decodificação
  qr.init(&cam);
  sensor_t *s = cam.sensor();
  s->set_framesize(s, FRAMESIZE_CIF);
  s->set_whitebal(s, true);

  Serial.println();
  Serial.println("Aguardando código");

}

void loop()
{
  unsigned long pv_time  = millis();
  camera_fb_t *fb = cam.capture(); //Captura a imagem
  if (!fb)
  {
    Serial.println("Falha na captura da imagem");
    return;
  }
  dl_matrix3du_t *rgb888, *rgb565;
  if (cam.jpg2rgb(fb, &rgb888))
  {
    rgb565 = cam.rgb565(rgb888);
  }
  cam.clearMemory(rgb888);
  cam.clearMemory(rgb565);
  dl_matrix3du_t *image_rgb;
  if (cam.jpg2rgb(fb, &image_rgb))
  {
    cam.clearMemory(fb);

    qrResoult res = qr.recognition(image_rgb); //Faz decodificação da imagem contendo os dados

    if (res.status) //Se conseguir decodificar a imagem mostra os dados na tela
    {

      if(trava == 0){
       trava = 1;
       String leitura = "Código QR Lido: " + res.payload;//Variável para mostrar os dados contidos no QR Code
       Serial.println();
       Serial.println(leitura);  //Mostra os dados no monitor serial
      }

    }
    else{ //Se não aguarda receber código

       trava = 0;
       Serial.println();
       Serial.println("Aguardando código");
     }

    }

  cam.clearMemory(image_rgb); //Apaga imagem para receber uma nova imagem
}

° Agora basta apontar a câmera do ESP32 ao QR Code desejado, abra o serial monitor e espere o link gerado.
