Led Y Resistencia

En este instructable aprenderemos a conectar un Led y utilizaremos el código de ejemplo de Arduino que se llama "Blink".

Para conectar un led, necesitamos una resistencia de 330 ohmn, esto porque sino la cantidad de corriente que pasa por el led es mucha y el led se va a quemar. Para aprender más sobre resistencias, les recomiendo leer sobre la ley de Ohmn. Para saber que resistencia ocupamos con un led que ocupa aproximadamente 3.4V, y con una corriente de por lo menos 5 mili amperios (5mA), aplicamos la formula de la ley de Ohmn R=V/I. Como el Arduino pasa 5V, entonces (5-3.4)/0.005 = 320 Ohmn aproximadamente. Más sobre la ley de Ohmn pueden ver esta explicación de Sparkfun que es muy buena.

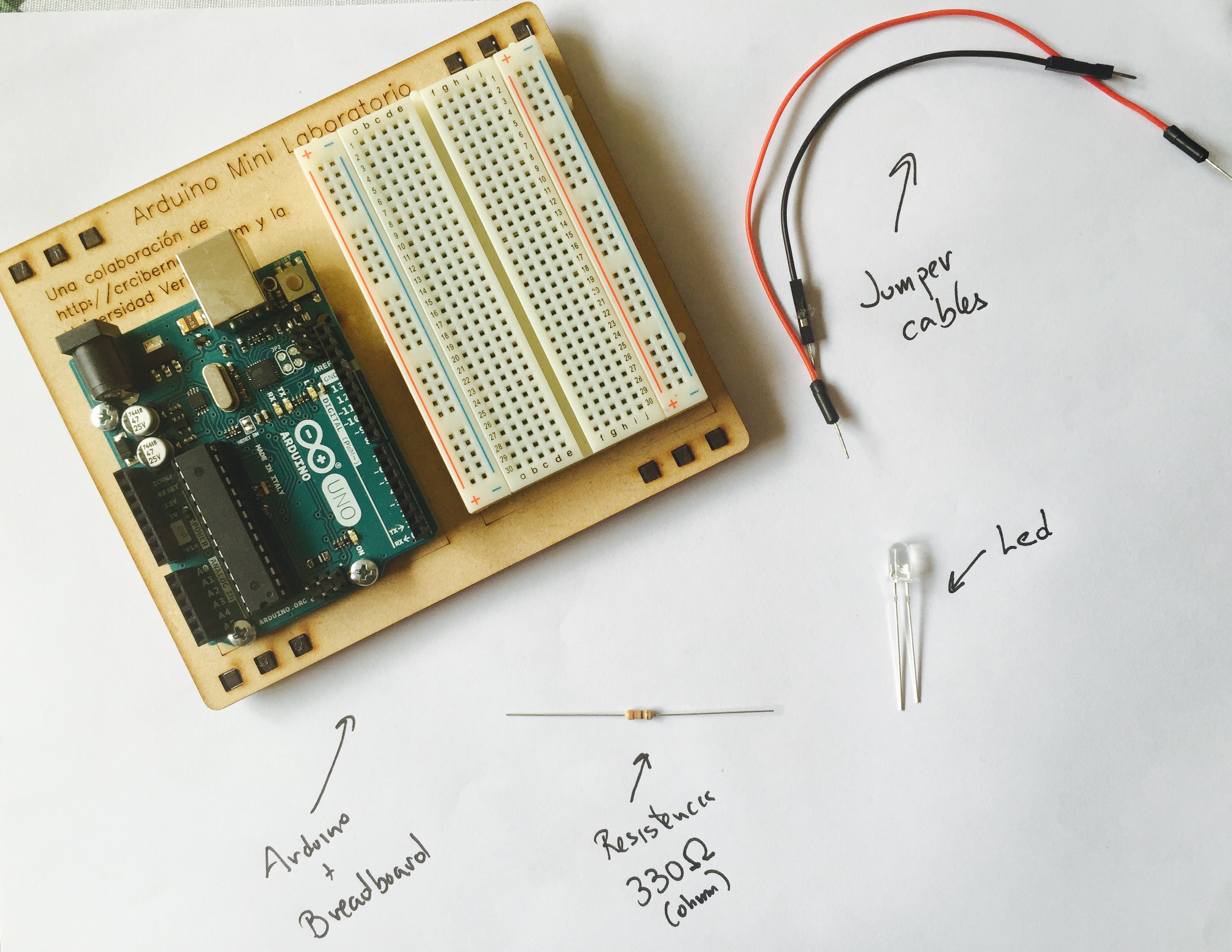

Ocupamos:

1. Arduino UNo
2. Breadboard
3. Led
4. Resistencia de 330Ohmn
5. Cables de breadboard

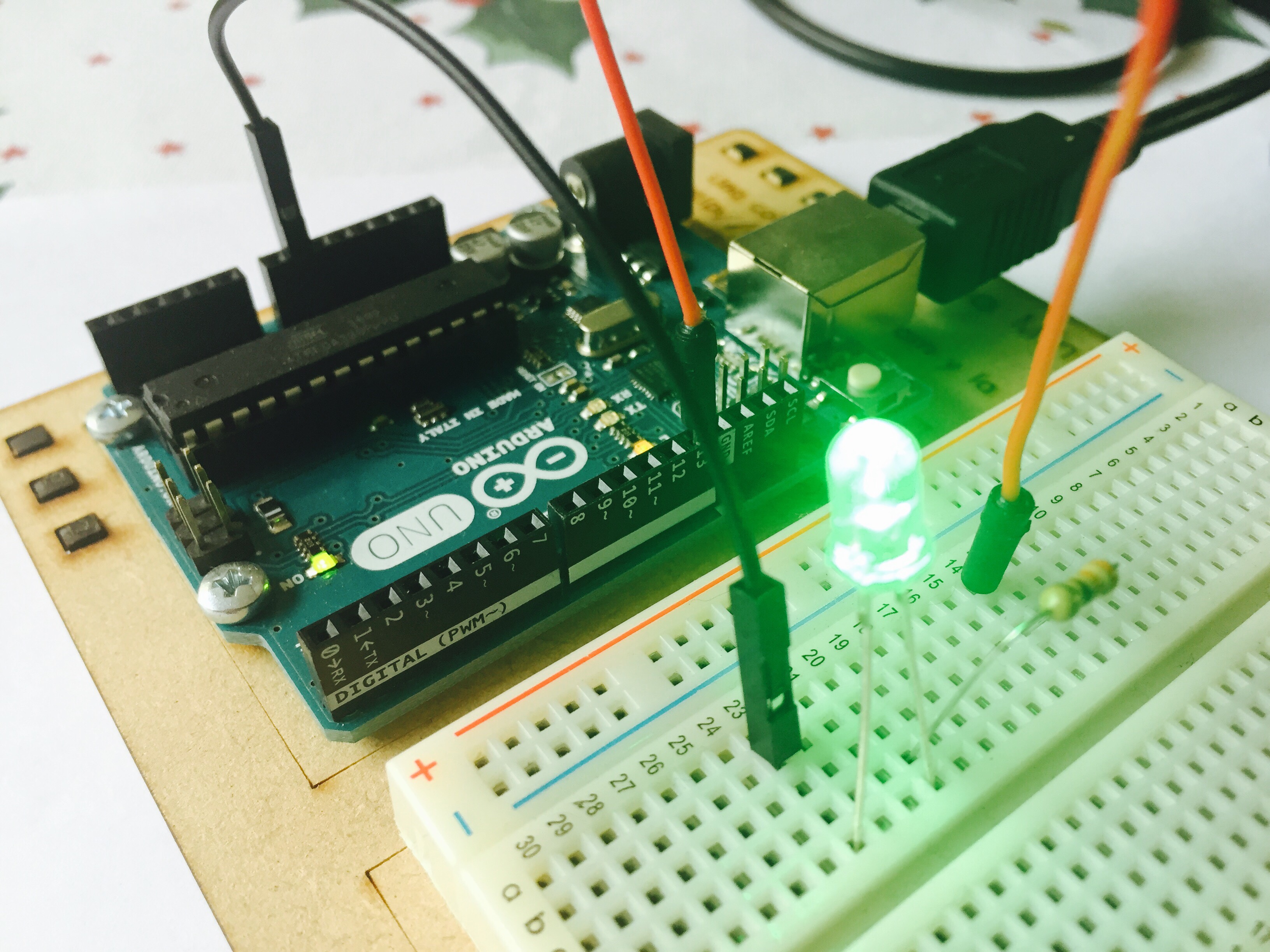

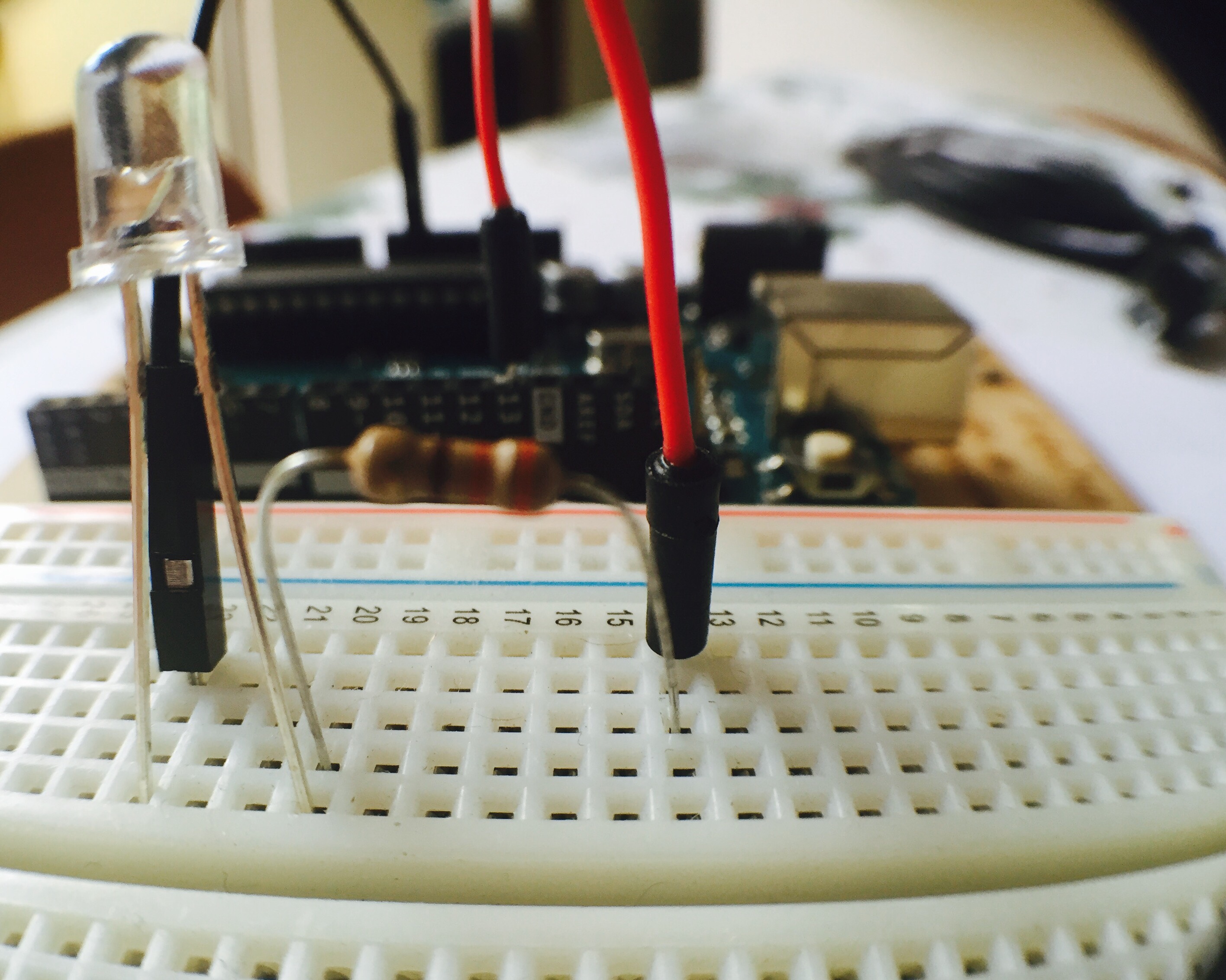

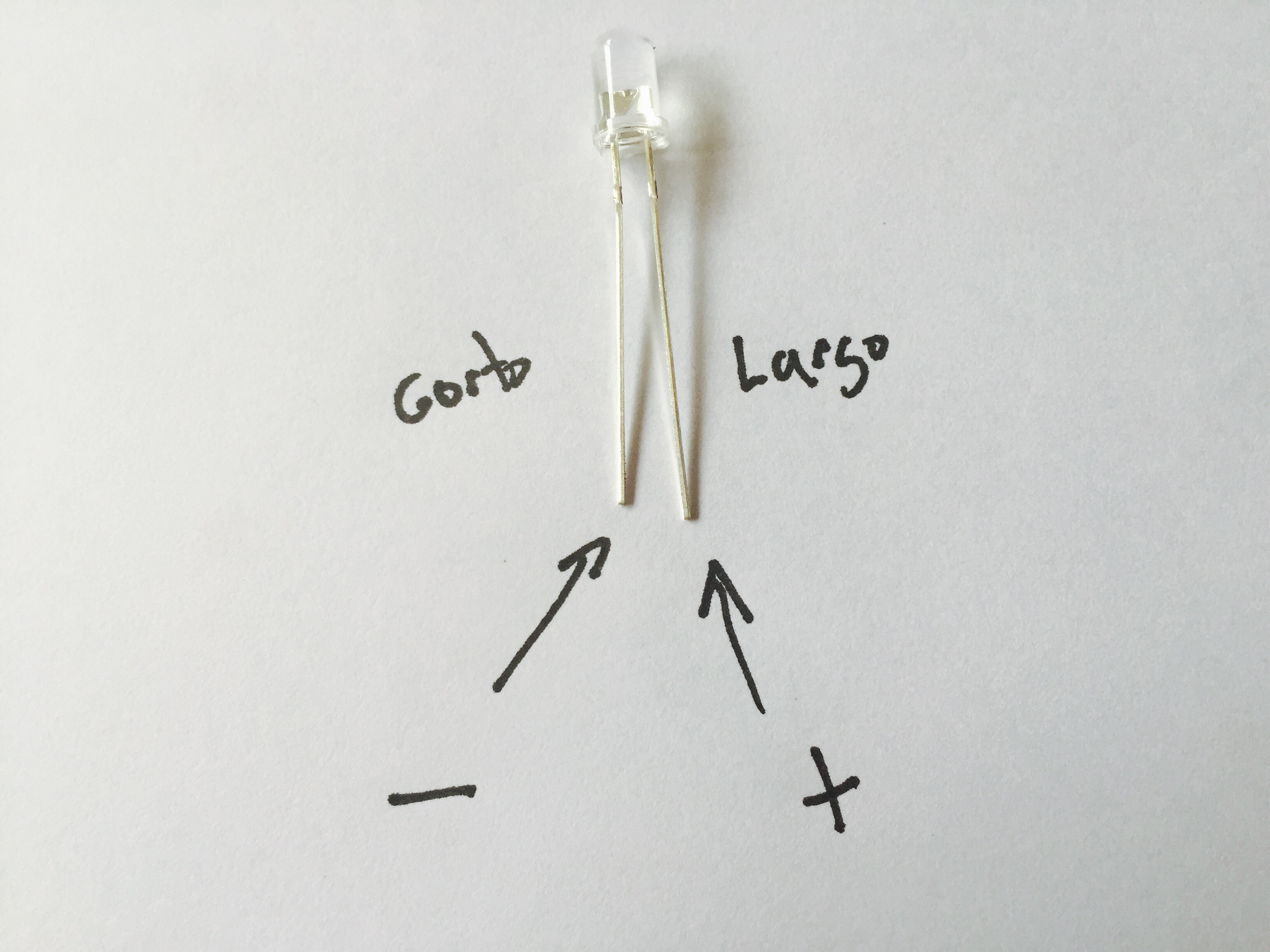

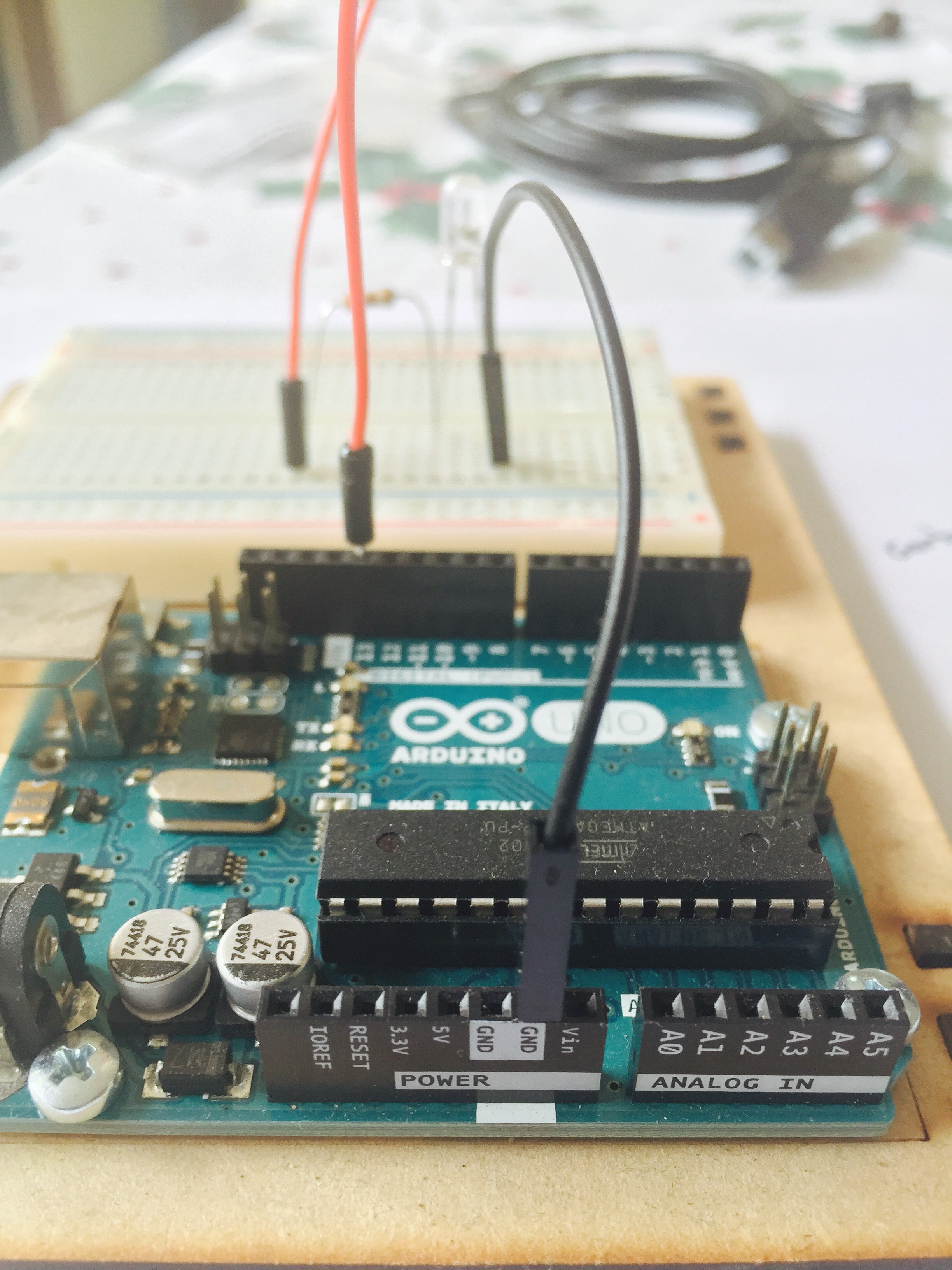

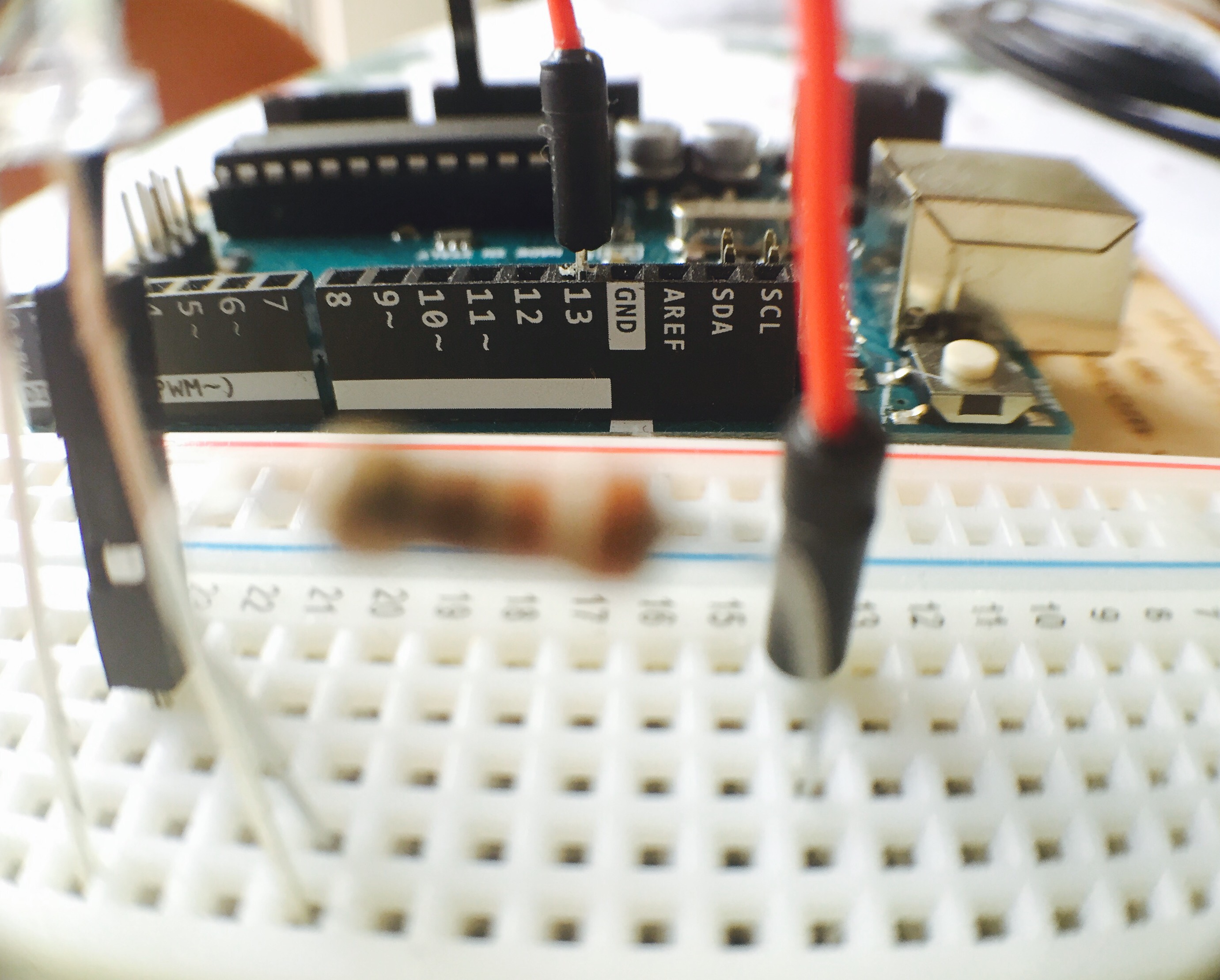

Conectar es muy sencillo. Como se ve en la imagen, conectar un cable al pin 13 del Arduino y el otro al pin GND. En el esquema se muestra como se conecta. Básicamente de la salida del pin 13 se conecta a la resistencia, de allí se conecta a la pata larga del led, que es la entrada positiva, y de la pata corta, se conecta con un cable a la tierra (GND).

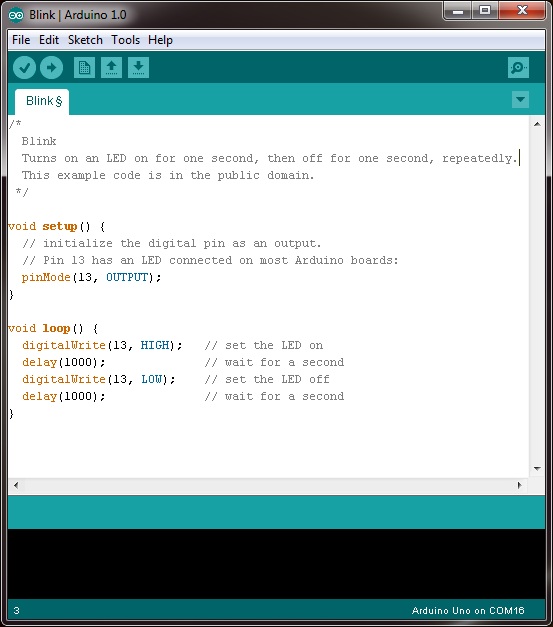

Para el código utilizamos el ejemplo de "Blink" que puedes encontrar en el menú de ejemplos de Arduino. Acá está en la página de Arduino. Compilarlo y subirlo al Arduino.

Para cambiar que tan rápido o lento parpadea el Led, pueden cambiar el tiempo en la línea "delay(1000)", donde el 1000 está en milisegundos.
