Lampu Kamar Mandi Otomatis

By: Marupa Ferdinand Fitz Nunzio & Vadrick Ferdinand Fu - Computer Engineering - Binusian 2024 - Bina Nusantara University.

Pada zaman sekarang ini, barang-barang yang bersifat elektronik sebagian besar masih dikendalikan secara manual dalam pengaktifan dan penonaktifannya dengan cara menekan tombol saklar on/off. Peningkatan gaya hidup dan dinamika sosial saat ini menunjukkan semakin pentingnya kepraktisan dan efisiensi. Oleh karena itu, pengontrolan alat-alat elektronik yang bersifat manual perlu dikurangi demi mencapai kepraktisan dan efisiensi tersebut. Dengan kata lain, pengaktifan alat-alat elektronik perlu dikonversi dari manual menjadi otomatis.

Dari masalah tersebut, penulis memiliki ide untuk membuat lampu otomatis yang menggunakan push button yang ditempatkan sedemikian rupa sehingga akan terbuka saat pintu kamar mandi dibuka.

LM741 (OP AMP)

3.7 V Battery

Push Button

LM555CM

LED 3V

Resistor (10k ohm, 75k ohm, 22k ohm, 47k ohm)

Capacitor (0.01uF, 470uF)

Breadboard

Hubungkan Vcc (positive terminal battery) dengan pin V+ dan Ground (negative terminal battery) dengan V- pada Op Amp LM 741 seperti pada gambar.

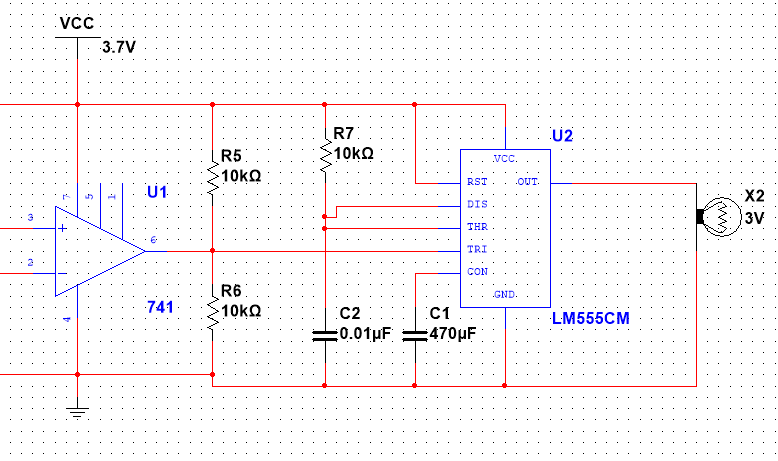

Buatlah voltage divider arrangement seperti pada skematik serta hubungkan push button secara paralel dengan resistor 75k ohm. Pin non-inverting Op Amp dihubungkan dengan voltage divider 47k ohm dan 22k ohm, sementara pin inverting Op Amp dihubungkan dengan voltage divider 10k ohm dan 75k ohm.

Pada timer LM 555, hubungkan pin "VCC" dan "RST" dengan baterai terminal positif dan pin "GND" dengan baterai terminal negatif. Pin "OUT" dihubungkan dengan lampu (LED). Pin "CON" dihunungkan dengan Ground (terminal negatif baterai) melalui kapasitor 470uF. Untuk pin "DIS" dan "THR" dihubungkan dengan rangkaian 1 resistor dan 1 kapasitor yang membuat timer menjadi monostable. Kemudian pin "TRI" dihubungkan dengan voltage divider dari output Op Amp.

Pasang sirkuit dekat dengan pintu dimana push button dapat mengenai pintu saat pintu terbuka lebar sehingga saat pintu terbuka lebar, push button dapat terbuka sehingga lampu akan menyala.
