Lampara LED Portatil - Throwie Inventoteca

Es una lámpara LED portátil, que consta de dos piezas de impresión 3D, un LED de 3.5mm se ajustó a 3.5v controlado con una batería de botón

este modelo fue impreso en una Makerbot Replicator2 con filamento luminoso, por lo que brilla en la oscuridad

Aqui esta el link de descarga del modelo STL en thingiverse listo para su descarga e impresión ( https://www.thingiverse.com/thing:1614159 )-Inventoteca

MATERIALES NECESARIOS:

-Cinta tape

-Tijeras

-una bateria de litio tipo boton 3V de aproximadamente 20 mm de diámetro

-1 led camaleón de 3.5mm

- impresión 3d del modelo Trowie Inventoteca descargable en thingiverse (link en la descripción)

-Aro metálico para llavero

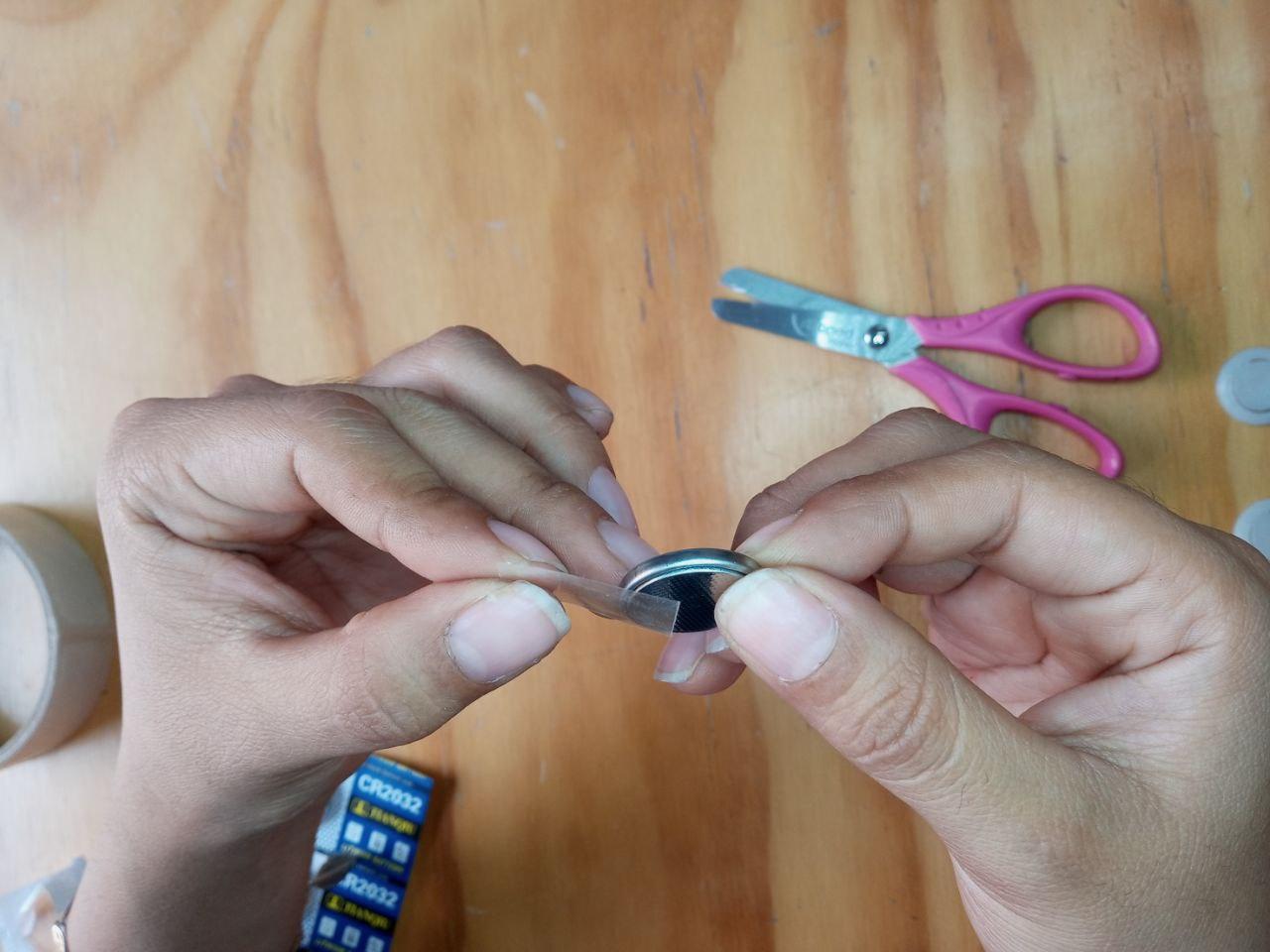

Cubriremos unicamente la mitad de nuestra batería con cinta tape, para impedir que el led prenda, en caso de hacer contacto con esa parte.

y verificamos que los pines de nuestro LED logren hacer contacto con la mitad que se encuentra descubierta de nuestra batería

introduciremos nuestro led en la pieza hueca que previamente imprimimos (link de el modelo 3D en la descripción) y cortaremos los pines de modo que entre sin problemas

dejaremos el anodo del led en el extremo de la tapa y el cátodo en el extremo contrario, introduciendo la batería justo en medio de ambos pines con la mitad cubierta hacia el encapsulado

y verificamos que prende nuestro LED haciendo contacto con la parte que no aislamos

una vez que verificamos que los pines de nuestro led son lo suficientemente largos como para hacer contacto con la parte descubierta de nuestra batería, podemos poner la tapa, y realizamos una ultima prueba de funcionamiento

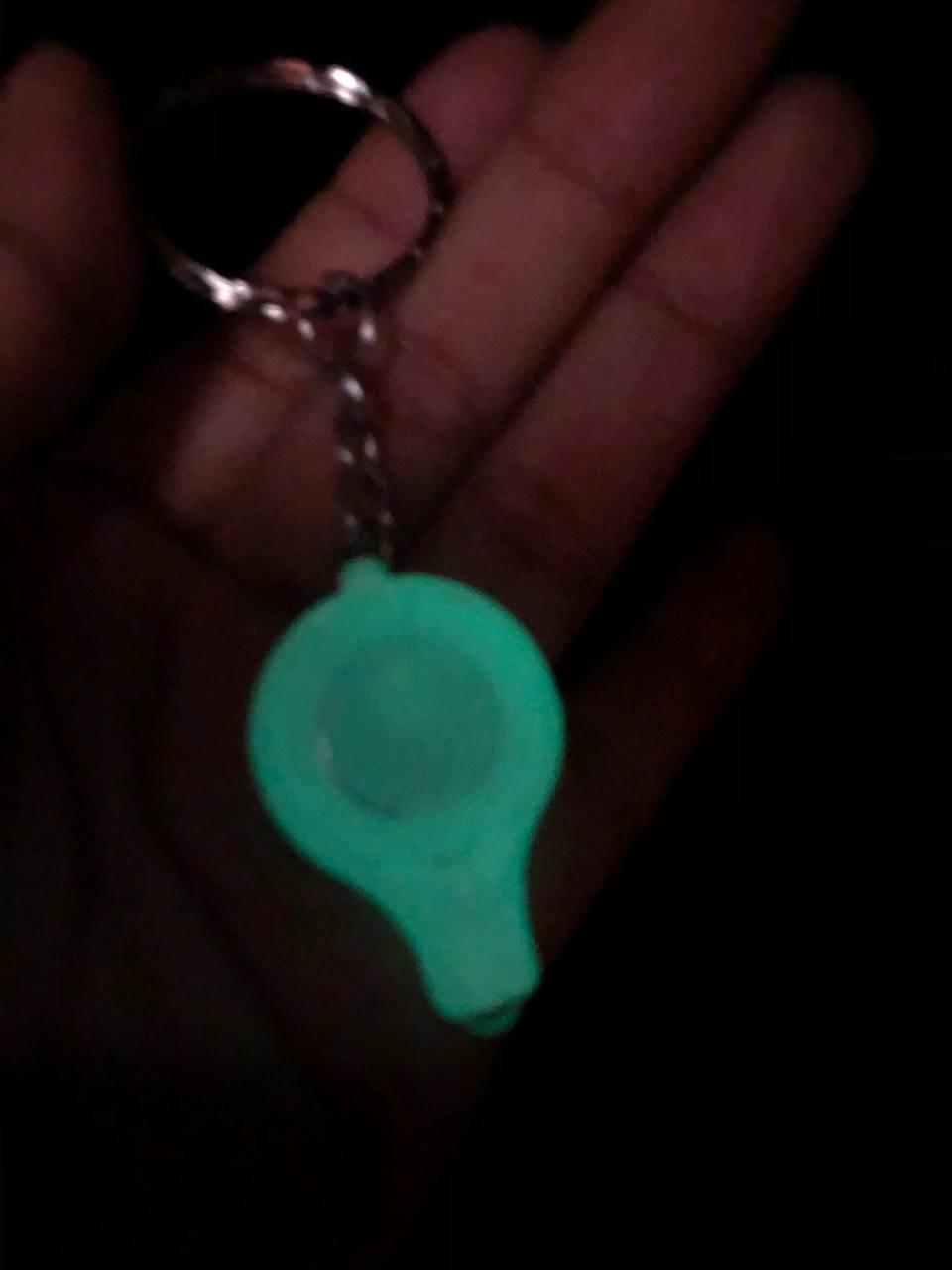

por ultimo agregamos el aro metálico y tendremos listo nuestro llavero !
