Lampara Desmontable

Bienvenidos, el día de hoy realizaré un tutorial sobre como elaborar una Lámpara Desmontable desarrollado en el Fusion 360, para posteriormente efectuar el corte en la fresadora con material MDF de 9mm. Este proyecto fue realizado en el curso de Fabricación Digital. Espero que les sirva esto como tutorial para aprender el uso de herramienta básicas del Fusion 360 e Inventables.

Supplies

Fusion 360
Fresadora
MDF de 9mm
PC o Laptop

Cara Frontal

WhatsApp Image 2022-10-03 at 3.03.10 PM.jpeg

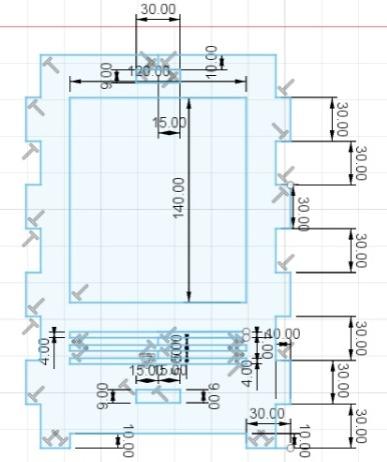

Primero, empezaremos a elaborar el boceto según las medidas indicadas en el plano. Nos dirigimos a la opción CREAR BOCETO y escogemos el plano XYZ (superior). A continuación, pondremos las medidas indicadas con la ayuda de la herramienta Línea, procedemos a realizar el boceto y luego apretamos en la opción TERMINAR BOCETO. Seguidamente, apretamos en la opción EXTRUIR, esto nos permitirá darle volumen a nuestro dibujo. En este caso usaremos un grosor de 3mm para este proyecto. Para finalizar, le otorgaremos textura al dibujo, nos dirigiremos a la opción MODIFICAR, escogemos la opción ASPECTO y seleccionas la textura de madera.

Cara Lateral

WhatsApp Image 2022-10-03 at 3.05.11 PM.jpeg

En la segunda parte, deberemos repetir los mismos pasos que el plano anterior a excepción de los dientes que en este caso serán desarrollados hacia adentro. Una vez desarrollado el boceto, extruir, dar textura y guardar.

Cara Superior

WhatsApp Image 2022-10-03 at 3.08.04 PM.jpeg

Ahora nos tocará hacer la cara superior de nuestra lámpara la cuál podrá ser desmontable en caso uno desee realizar algún cambio en los circuitos de la lámpara. Además este nos servirá para poder cambiar las fotos o imágenes de nuestra preferencia en los cuadrantes vacios de las caras laterales y frontales.

En esta ocasión ubicamos nuestro boceto en la el plano inferior para empezar a dibujar nuestra cara; una vez terminado repetimos los mismos pasos que los anteriores: damos a Terminar boceto, extruir, dar textura y guardar.

Cara Base

WhatsApp Image 2022-10-03 at 3.09.06 PM.jpeg

Para finalizar, realizaremos la cara base de nuestra lámpara. Este se caracteriza por contar con un círculo en medio para el espacio del sistema y circuitos desarrollados dentro de la lámpara.

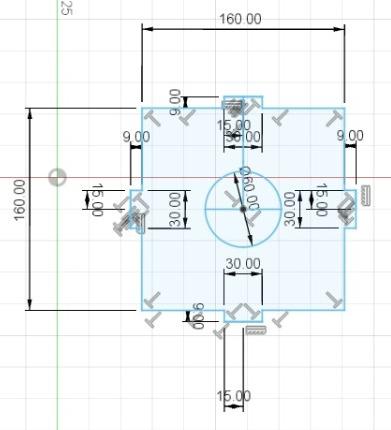

Así como el anterior paso, deberemos realizar el mismo boceto que la cara superior pero está vez agregando un círculo de dos puntos con un diámetro de 60°, repetimos los mismos pasos que el anterior y guardamos.

Desarrollo En El Inventables

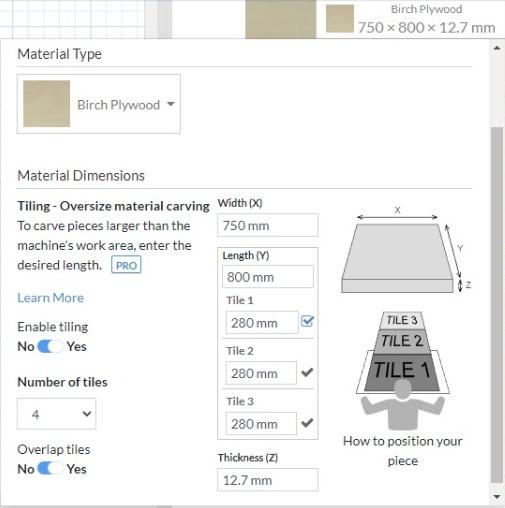

Ahora, nos dirigimos a la pág de Inventables, creamos una cuenta y seguimos los siguientes pasos. Una vez en el plano de trabajo de Inventable deberemos modificar el tamaño del plano de corte, en esta ocasión pondremos las siguientes medidas de la primera imagen.

Una vez realizado esto, deberemos importar nuestros archivos del Fusión en formato dxf para así poder acomodar nuestras piezas.

Desarrollo En El Inventable - 2

Una vez puesto y acomodado nuestras en el plano de trabajo, realizaremos la simulación del corte en fresadora para verificar nuestras piezas sean correctamente cortadas. En caso que no se realizará el corte habrá que revisar nuevamente las piezas hasta que se corten correctamente en la simulación.

Resultado Final

Para finalizar, nos acercaremos a algún laboratorio de corte con fresadora con nuestras piezas en dxf. Esperamos unos días, y ya tendríamos lista nuestra Lámpara Desmontable

Muchas gracias por su atención, espero les haya sido de ayuda para así conocer más el uso del software Fusión 360, la importancia del corte en láser o fresadora, hasta la próxima.
