Laberinto Hamster

En este trabajo se enseñará cómo diseñar y ensamblar un laberinto para hámster, desde la aplicación Fusion 360.

Así mismo, diseñar un canvas dentro del Fusion 360.

• Fusion 360
• Instructables

Primero, crearemos un Sketch en el plano XY

Después, procederemos a dibujar el diseño de la Figura 1.

Una vez realizado el Sketch de la Base, hacemos la extrusión en 15mm.

Primero, procederemos a dibujar el diseño de la Figura 1.
Una vez realizado el Sketch del Contorno, hacemos la extrusión en 100mm.

Primero, procederemos a dibujar el diseño de la Figura 1.
Una vez realizado el Sketch de la estructura, hacemos la extrusión en 100mm.

Primero, procederemos a crear un Sketch en la Figura 1.

Luego, procederemos a dibujar el diseño de la Figura 2.

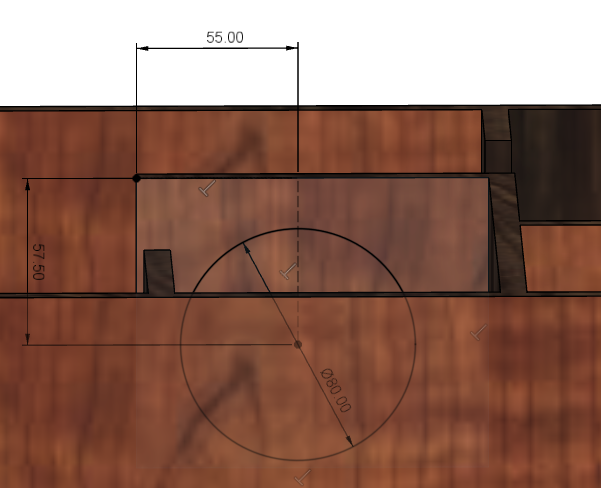

Una vez realizado el Sketch de la estructura, hacemos la extrusión inversa y hacemos un agujero a la pieza.

Primero, procederemos a crear un Sketch en la Figura 1.
Luego, procederemos a dibujar el diseño de la Figura 2. Una vez realizado el Sketch de la estructura, hacemos la extrusión inversa y hacemos un agujero a la pieza.

Primero, procederemos a crear un Sketch en la Figura 1.

Luego, procederemos a dibujar el diseño de la Figura 2. Una vez realizado el Sketch de la estructura, hacemos la extrusión inversa y hacemos un agujero a la pieza.

Primero, procederemos a crear un Sketch en la Figura 1.

Luego, procederemos a dibujar el diseño de la Figura 2. Una vez realizado el Sketch de la estructura, hacemos la extrusión inversa y hacemos un agujero a la pieza.

Primero, procederemos a crear un Sketch en la Figura 1.

Luego, procederemos a dibujar el diseño de la Figura 2. Una vez realizado el Sketch de la estructura, hacemos la extrusión inversa y hacemos un agujero a la pieza.

Primero, procederemos a crear un Sketch en la Figura 1.

Luego, procederemos a dibujar el diseño de la Figura 2. Una vez realizado el Sketch de la estructura, hacemos la extrusión inversa y hacemos un agujero a la pieza.

Una vez terminado de construir la pieza, procederemos a diseñar una nueva pieza en el siguiente paso.

Primero, crearemos un nuevo archivo en el proyecto.

Después, crearemos un Sketch en el plano YZ

Luego, procederemos a dibujar el diseño de la Figura 1. Una vez realizado el Sketch del Tubo, hacemos la extrusión en 120mm.

Una vez terminado de construir la pieza, procederemos a ensamblar las piezas en el siguiente paso.

Primero, crearemos un nuevo archivo en el proyecto.

Después colocaremos la pieza Base. Ver Figura 1

Así mismo, colocaremos la pieza Tubo, 3 veces. Ver Figura 2

Luego, ensamblaremos la pieza Tubo en los agujeros. Ver Figura 3

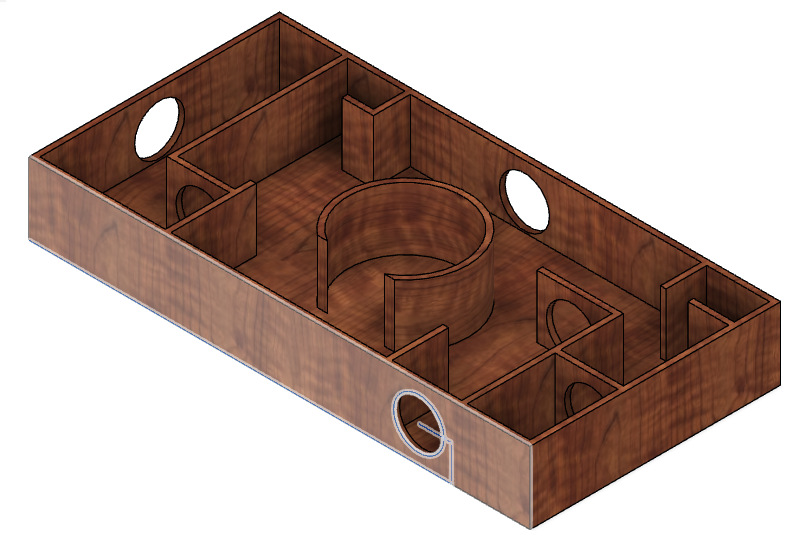

Finalmente, tendremos el laberinto de Hámster terminado. Ver Figura 4

Primero, insertaremos el Canvas, el cual será una imagen del anime Hamtaro. Ver Figura 3

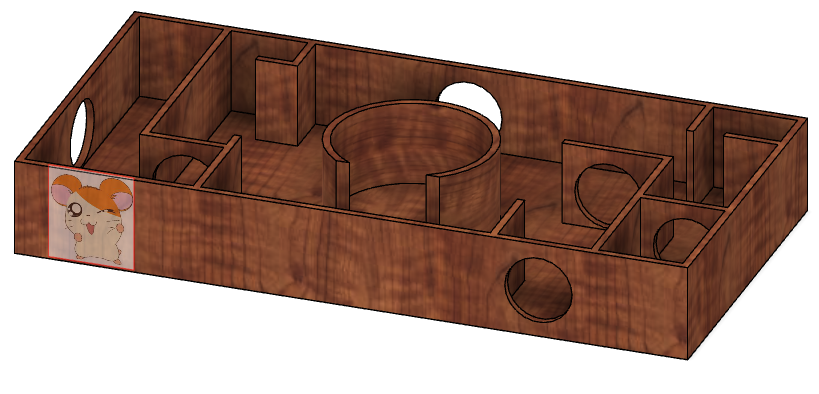

Después la colocaremos en la cara frontal en la parte izquierda. Ver Figura 4

Primero, crearemos un Sketch en la cara en donde se encuentra el Canvas. Ver Figura 1

Después, con la herramienta Fit Point Spline dibujaremos el diseño del Canvas Hamtaro. Ver Figura 2

Para finalizar, guardaremos el diseño DXF para poder usarlo en otra aplicación para su posterior corte, por ejemplo: RDWorks, Inventables, etc.

Gracias.
