Lab Rules

No primeiro dia de aula, foi realizado com os alunos uma atividade para a definição das Regras do Maker Station, para uma boa convivência.

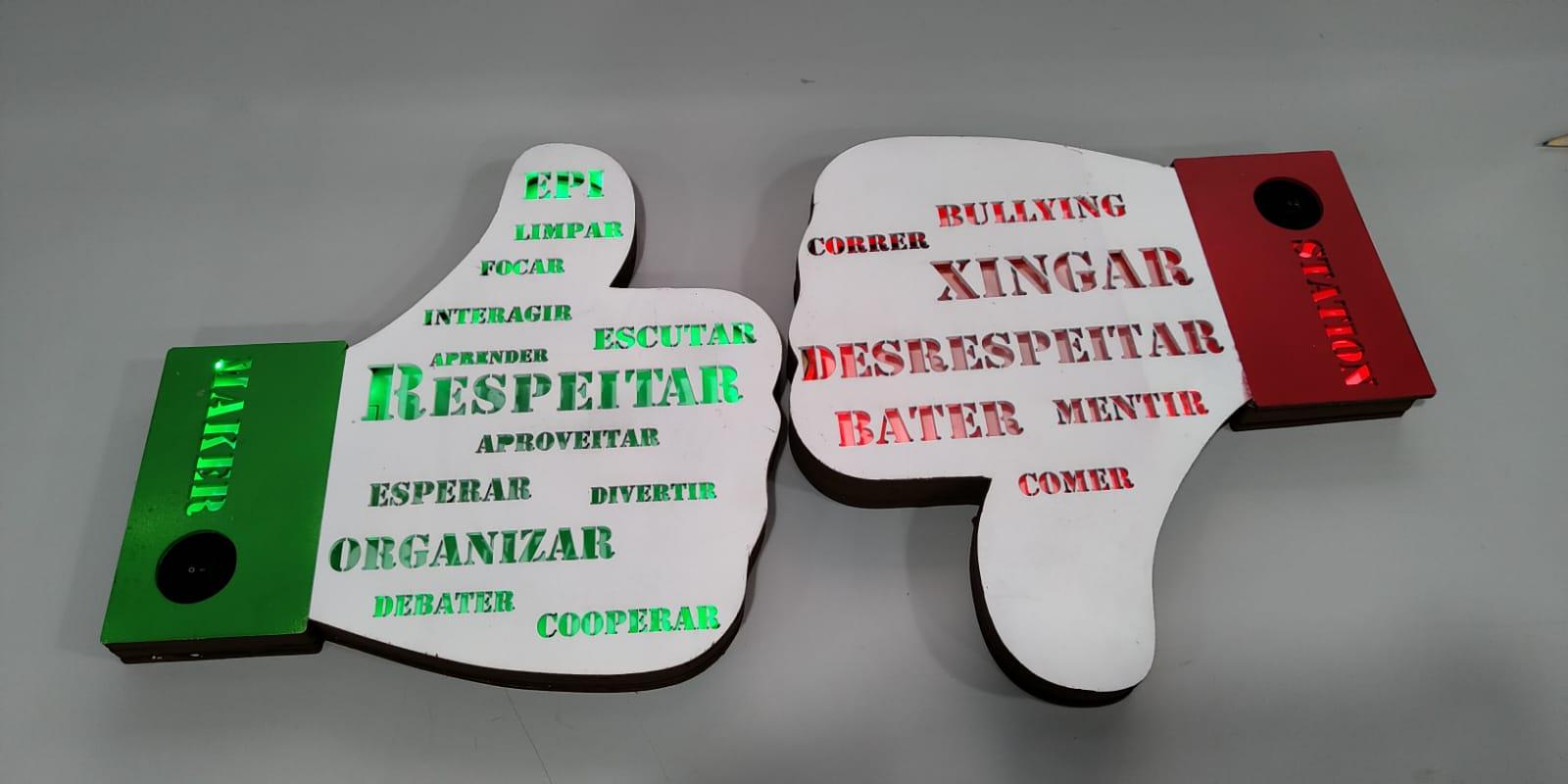

A partir do que os alunos sugeriram, foram construídas duas estruturas: "like" e "deslike", para que sejam pontos norteadores para as aulas.

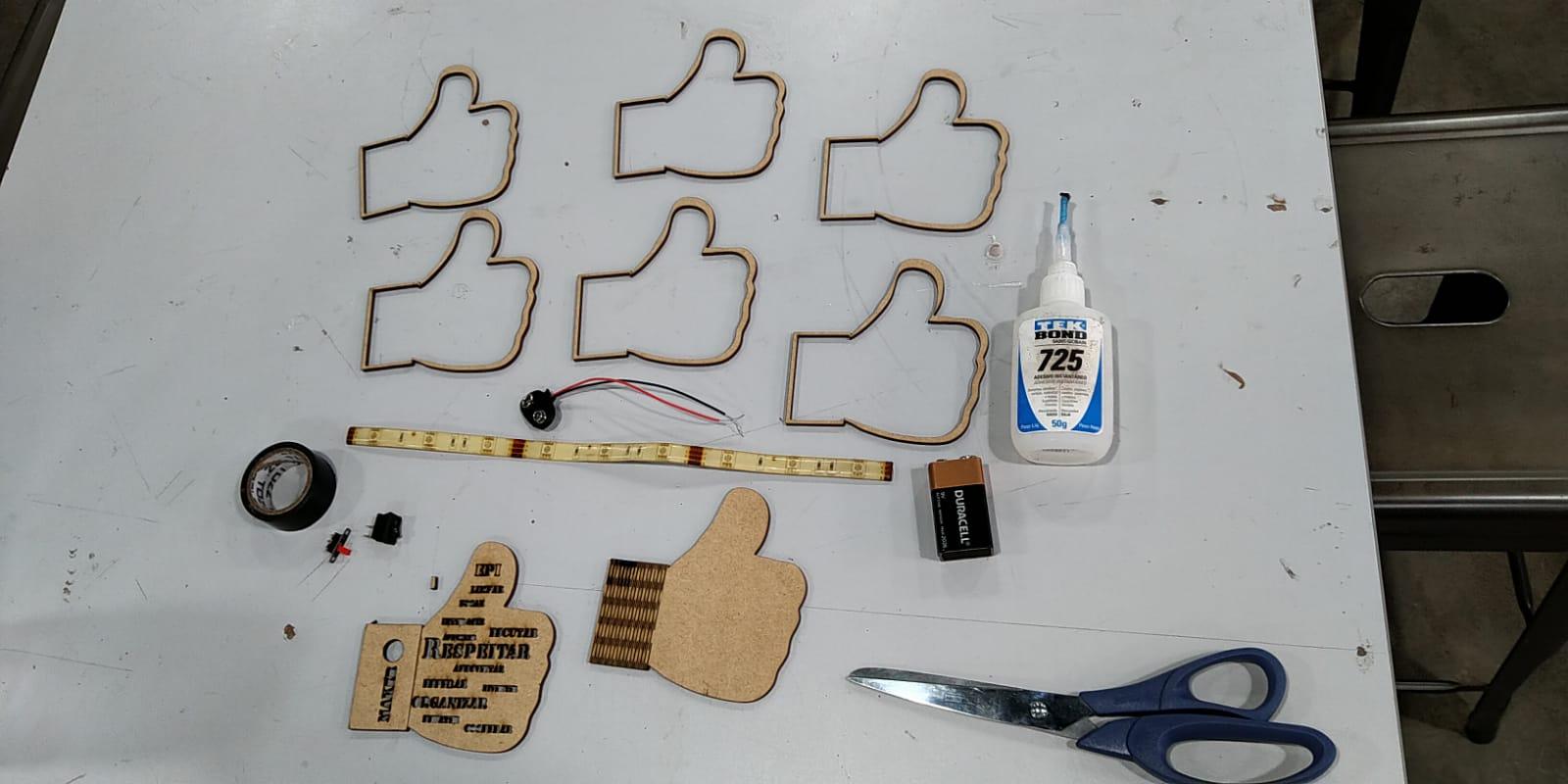

• MDF (3mm);
• Superbonder;
• Bateria 9V;
• Conector bateria 9V;
• Interruptor;
• Fita isolante;
• Pedaço de fio (10cm)
• 250cm de fita de LED 12V;
• Tinta

Os objetos estão separados em dois arquivos: Positivo (like) e Negativo (dislike).

Cada arquivo consta com os objetos corretos e prontos para corte.

Caso queiram, é possível redimensionar e alterar as palavras.

Há um arquivo com todas as peças do projeto - Arquivo Pronto.

Recomendo que o corte seja em MDF de 3mm para que haja encaixe correto.

Com todas as partes cortadas, cole os contornos na base (parte escrita).

Mantenha tudo o mais alinhado possível.

Esse é um bom momento para realizar a pintura.

A fita de Led possui quatro conectores, cujas funcionalidades são as seguintes:

• Azul - liga a luz azul;
• Vermelho - liga a luz vermelha;
• Verde - liga a luz verde;
• Preto / Branco - fio de alimentação.

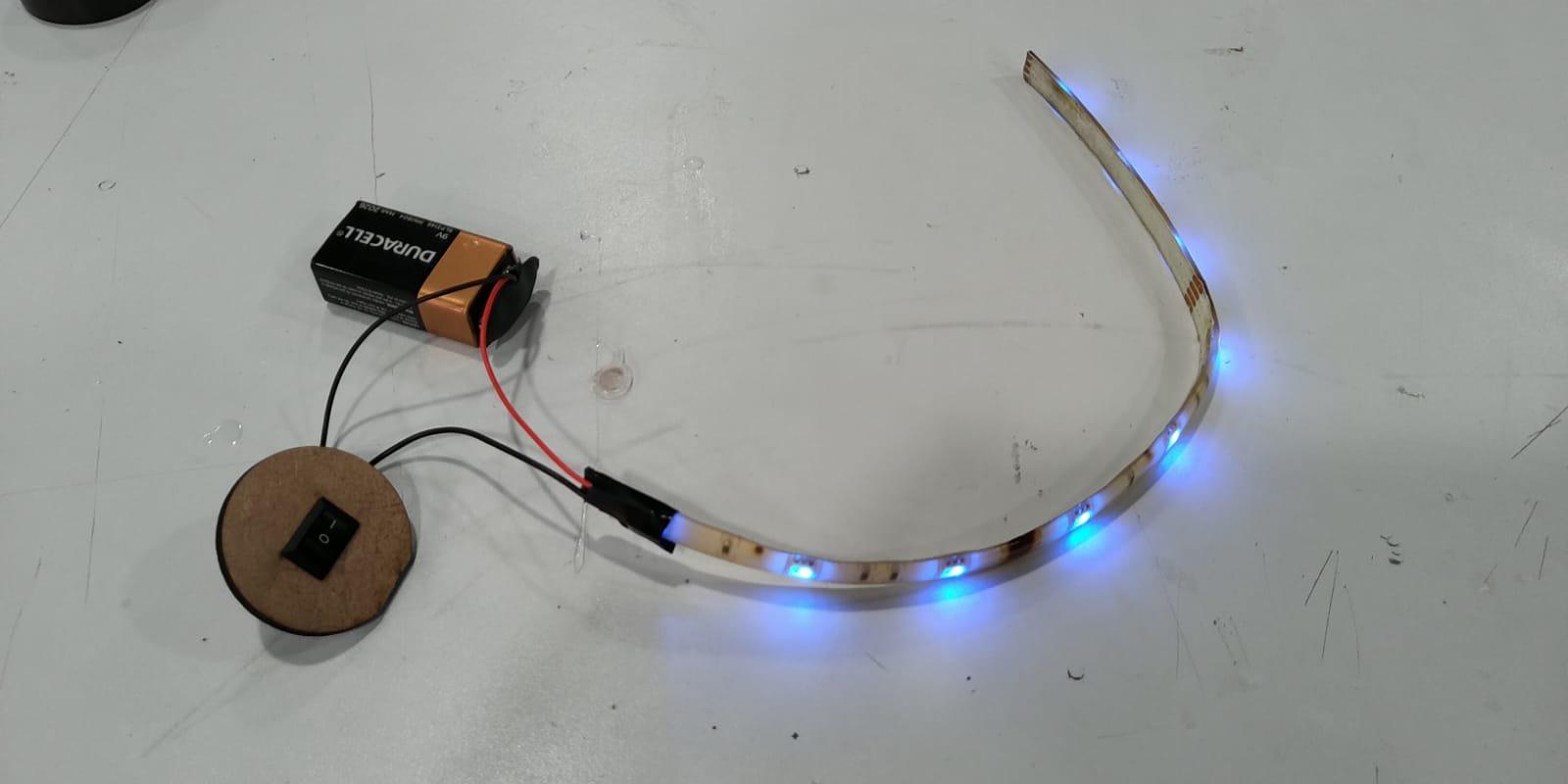

Como iremos usar somente uma cor, o circuito deve ser montado da seguinte forma:

• Bateria
• Polo positivo (fio vermelho) - deve ser conectado na alimentação (+120)
• Polo negativo (fio preto) - deve ser conectado em um polo do interruptor. Com outro pedaço de fio, conecte no outro polo do interruptor e na cor desejada a ser ligada.

O ideal é fazer uma pequena solda nos conectores, mas na ausência, a fita isolante resolve bem.

Com a parte elétrica montada, cole a fita de led ao redor das camadas cortadas.

A bateria, para que fique fixa e fácil de trocar, pode ser fixada com uma fita dupla face.

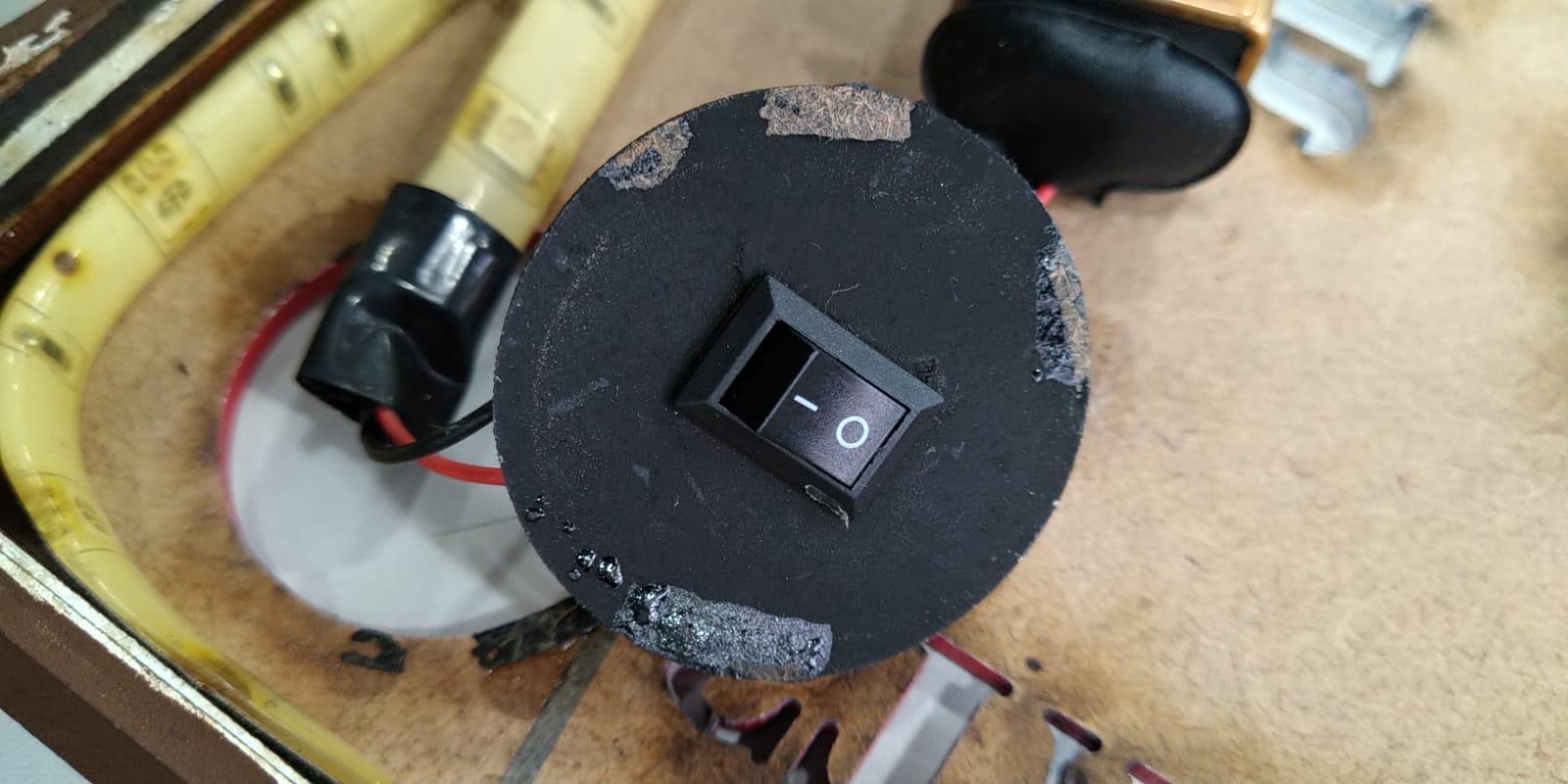

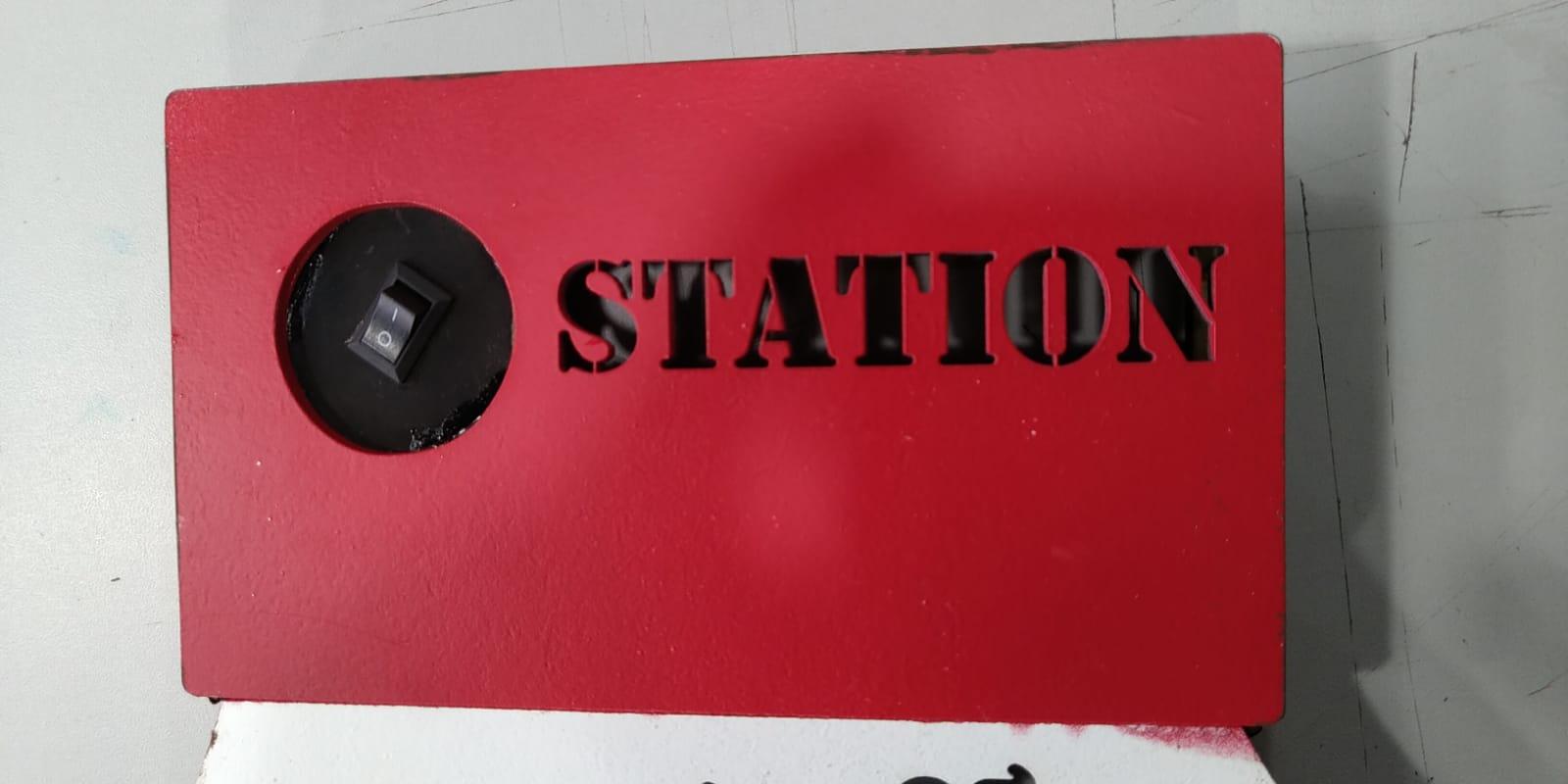

O interruptor, depois de encaixado no círculo, deve ser colado no local indicado.

Faça testes para verificar se está tudo funcionando.

Com todas as partes fixadas e a estrutura funcionando, basta fechar com a tampa.

A parte flexível não deve ser colada, pois ela ajudará na troca da bateria.

Agora basta fixar em algum lugar que seja visível.
