La Vuelta Al Mundo (CHT)
![ExploradorTarbut](/proxy/?url=https://content.instructables.com/FHK/NJHW/IU4FP35F/FHKNJHWIU4FP35F.jpg&filename=ExploradorTarbut)
![57fc0b2d4936d4a32f000589.jpeg](/proxy/?url=https://content.instructables.com/FEO/C137/IU4FP3QQ/FEOC137IU4FP3QQ.jpg&filename=57fc0b2d4936d4a32f000589.jpeg)
La vuelta al mundo es una dinámica maker interdisciplinaria que busca mezclar las siguientes materias y objetivos de aprendizaje:
- Geografía: Latitudes y longitudes.
- Inglés: Descripción de ciudades.
- Biología: Contenido nutrimental de platillos típicos.
La idea es construir un "explorador" para descubrir cada una de las posiciones.
Con una coordenada dada, los alumnos mueven un "cursor" hasta llegar a la ciudad indicada. El cursor al presionar la coordenada, reproduce un audio en inglés, que explica los datos generales de la ciudad, su platillo y las caracterízticas nutrimentales del mismo.
Antes de comenzar el proyecto:
- Inglés: Los alumnos deberán redactar en inglés cada infografía de la ciudad, investigando el plato típico de cada una de las ciudades elegidas.
- Biología: Teniendo en cuenta cual es platillo típico, deberán hacer una investigación de las caracterízticas nutrimentales de dicho platillo y agregar esto a la infografía que se grabará en cada paso.

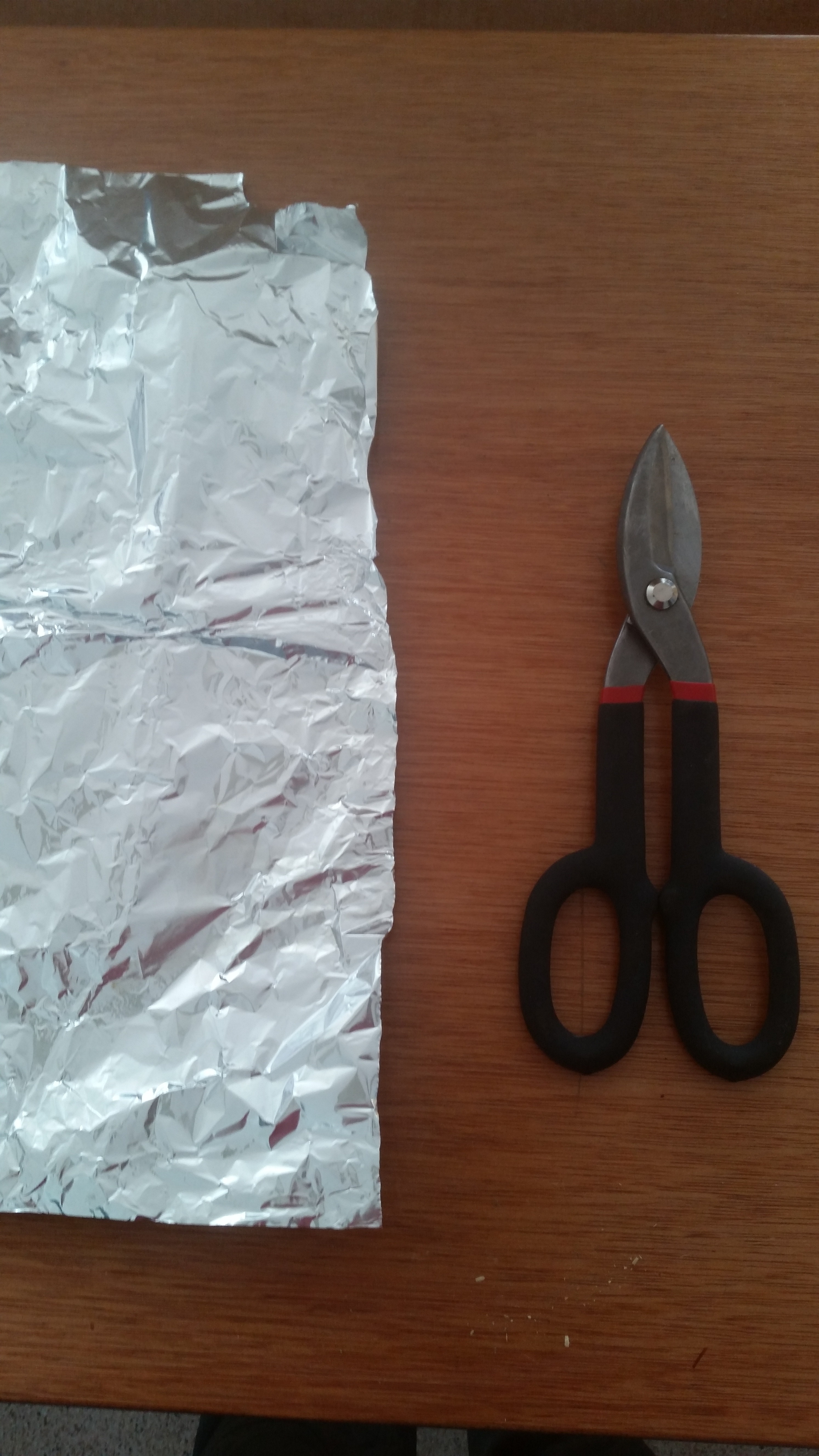

Materiales Y Herramientas
![20160621_145203.jpg](/proxy/?url=https://content.instructables.com/FUI/C3GQ/IPSMEP0J/FUIC3GQIPSMEP0J.jpg&filename=20160621_145203.jpg)
![20160621_150331.jpg](/proxy/?url=https://content.instructables.com/FQZ/CW4U/IPSMEPYX/FQZCW4UIPSMEPYX.jpg&filename=20160621_150331.jpg)
![20160621_150125.jpg](/proxy/?url=https://content.instructables.com/FRF/VBEF/IPSMEPA3/FRFVBEFIPSMEPA3.jpg&filename=20160621_150125.jpg)
Materiales:
- 2 m Madera de pino de 3"
- 8 taparoscas de refresco
- 2 m de rafia
- 4 metros de cable calibre 22
- Mapamundi
- 8 clavos
- Madera o corcho de 18 mm, tabla de 30x40cm aprox.
- Herramientas:
- Taladro inalámbrico
- Tijera de lámina
Corte Del Marco
![Maderas.png](/proxy/?url=https://content.instructables.com/F6W/KW5H/ITW4FCBX/F6WKW5HITW4FCBX.png&filename=Maderas.png)
![20160607_152844.jpg](/proxy/?url=https://content.instructables.com/FLR/FK9N/IU4FP31L/FLRFK9NIU4FP31L.jpg&filename=20160607_152844.jpg)
![IMG-20160614-WA0007.jpg](/proxy/?url=https://content.instructables.com/FL6/RURU/IU4FP337/FL6RURUIU4FP337.jpg&filename=IMG-20160614-WA0007.jpg)
![IMG-20160614-WA0006.jpg](/proxy/?url=https://content.instructables.com/FQV/UYCY/IU4FP336/FQVUYCYIU4FP336.jpg&filename=IMG-20160614-WA0006.jpg)
![IMG-20160614-WA0000.jpg](/proxy/?url=https://content.instructables.com/F1A/2T00/IU4FP32U/F1A2T00IU4FP32U.jpg&filename=IMG-20160614-WA0000.jpg)
Vamos a tomar nuestra madera de pino y cortaremos en la cegueta o bien en una ingletadora (más rápido y más exacto) en:
- 2 tramos de 60 cm de largo (véase esquema)
- 2 tramos de 40 cm de largo (véase esquema)
Finalmente unimos cada parte con Resistol y ponemos grapas en los vértices donde se unen 2 pedazos de madera.
Cortemos El Corcho
![20160621_143037.jpg](/proxy/?url=https://content.instructables.com/FLG/ZGJ6/IPSMELX4/FLGZGJ6IPSMELX4.jpg&filename=20160621_143037.jpg)
![20160621_144150.jpg](/proxy/?url=https://content.instructables.com/F12/OCWV/IU4FP32R/F12OCWVIU4FP32R.jpg&filename=20160621_144150.jpg)
![20160621_143113.jpg](/proxy/?url=https://content.instructables.com/F81/P0R7/IPSMENSI/F81P0R7IPSMENSI.jpg&filename=20160621_143113.jpg)
![20160621_143850.jpg](/proxy/?url=https://content.instructables.com/FLI/5IHB/IPSMENUT/FLI5IHBIPSMENUT.jpg&filename=20160621_143850.jpg)
![20160621_145903.jpg](/proxy/?url=https://content.instructables.com/F4C/G23R/IPSMEP9O/F4CG23RIPSMEP9O.jpg&filename=20160621_145903.jpg)
![20160621_145326.jpg](/proxy/?url=https://content.instructables.com/FNS/A7CZ/IPSMEP7U/FNSA7CZIPSMEP7U.jpg&filename=20160621_145326.jpg)
- Para tener un fondo donde se pueda poner el mapa mundial, vamos a cortar el corcho o triplay de 18 mm en un tamaño de 60 cm por 40 cm.
- Después coloraremos pijas de madera del marco al corcho/triplay.
Colocar El Sistema De Taparoscas
![Tapas.png](/proxy/?url=https://content.instructables.com/FC5/CK6O/ITW4FLZY/FC5CK6OITW4FLZY.png&filename=Tapas.png)
![20160621_144336.jpg](/proxy/?url=https://content.instructables.com/FO8/9WO0/IPSMEOZB/FO89WO0IPSMEOZB.jpg&filename=20160621_144336.jpg)
![Funcionamiento.png](/proxy/?url=https://content.instructables.com/FZG/H9KB/ITW4FNRR/FZGH9KBITW4FNRR.png&filename=Funcionamiento.png)
![Grapas.png](/proxy/?url=https://content.instructables.com/FXD/47M7/ITW4FP59/FXD47M7ITW4FP59.png&filename=Grapas.png)
- El sistema de poleas utiliza 8 taparoscas: 4 por cada eje
- Cuando giramos una de las taparoscas, esto genera un desplazamiento lineal en la rafia con la que están unidas 2 taparoscas de cada eje y esto genera un funcionamiento parecido al de las impresoras 2D y 3D.

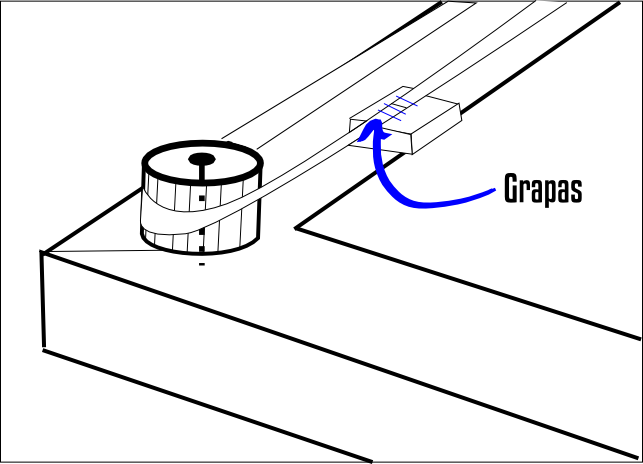

- Colocamos las taparoscas con un clavo como en la imagen 2 y después cerramos la rafia, clavándola a un pedazo de madera, de donde se sostendrá el cable que comunica al explorador.
Fabricar El Explorador
![IMG-20160614-WA0002.jpg](/proxy/?url=https://content.instructables.com/FBY/P0BF/IU4FP32Z/FBYP0BFIU4FP32Z.jpg&filename=IMG-20160614-WA0002.jpg)
![IMG-20160614-WA0001.jpg](/proxy/?url=https://content.instructables.com/FPQ/7UD6/IU4FP32V/FPQ7UD6IU4FP32V.jpg&filename=IMG-20160614-WA0001.jpg)
![Sin título.jpg](/proxy/?url=https://content.instructables.com/F4K/A87C/IVHQMNQM/F4KA87CIVHQMNQM.jpg&filename=Sin título.jpg)
![20160621_150941.jpg](/proxy/?url=https://content.instructables.com/FOF/LEFZ/IPSMER5M/FOFLEFZIPSMER5M.jpg&filename=20160621_150941.jpg)
![20160621_150943.jpg](/proxy/?url=https://content.instructables.com/FQ6/K8IZ/IPSMER6N/FQ6K8IZIPSMER6N.jpg&filename=20160621_150943.jpg)
![20160621_150937.jpg](/proxy/?url=https://content.instructables.com/FTF/UQTR/IPSMER06/FTFUQTRIPSMER06.jpg&filename=20160621_150937.jpg)
![20160621_150953.jpg](/proxy/?url=https://content.instructables.com/FOL/7EH5/IPSMER7M/FOL7EH5IPSMER7M.jpg&filename=20160621_150953.jpg)
![20160621_150849.jpg](/proxy/?url=https://content.instructables.com/FAJ/4KJ9/IPSMER04/FAJ4KJ9IPSMER04.jpg&filename=20160621_150849.jpg)
![20160621_150644.jpg](/proxy/?url=https://content.instructables.com/F10/TG24/IPSMEQYC/F10TG24IPSMEQYC.jpg&filename=20160621_150644.jpg)

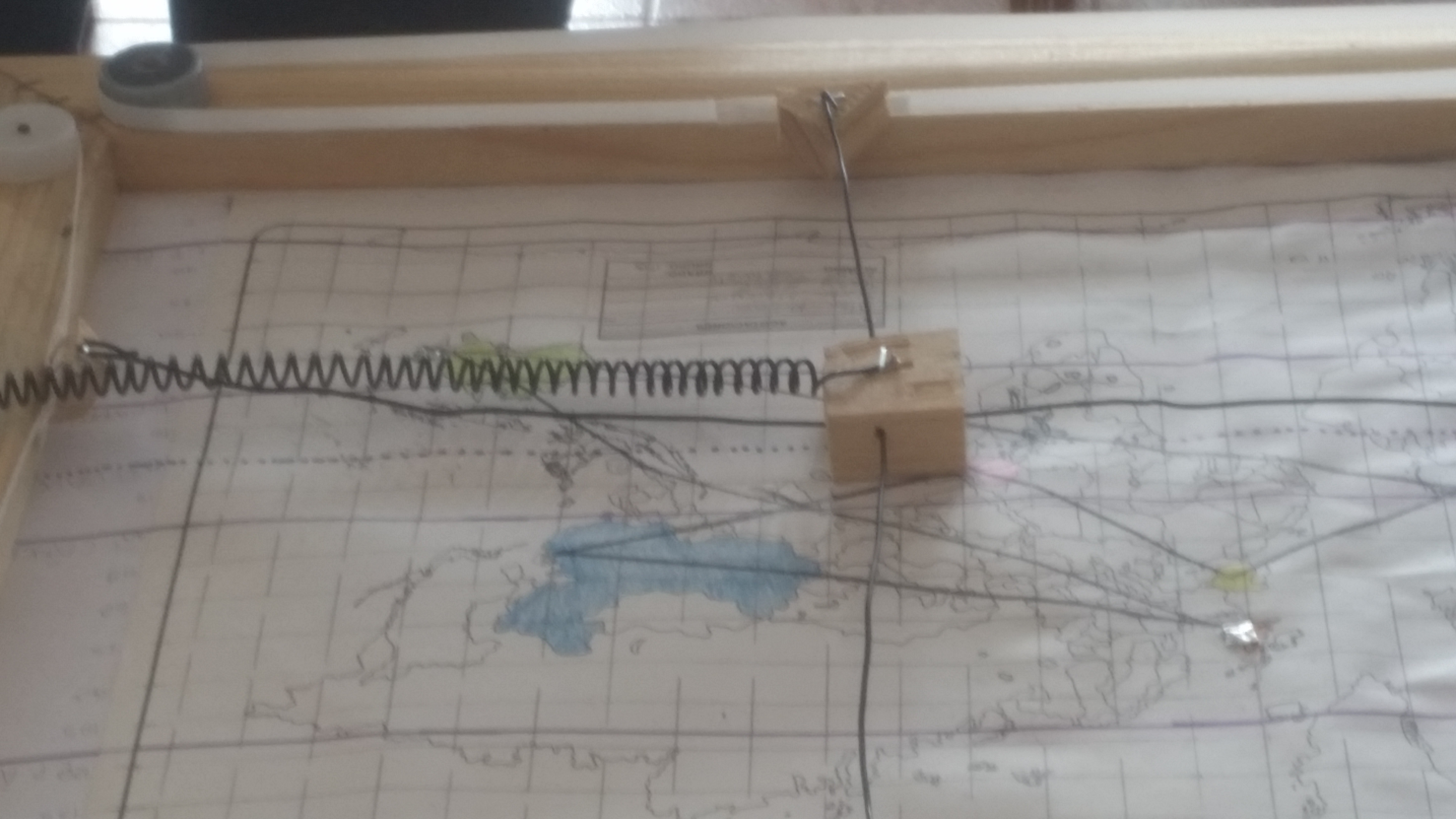

Fabricar el explorador es muy sencillo:

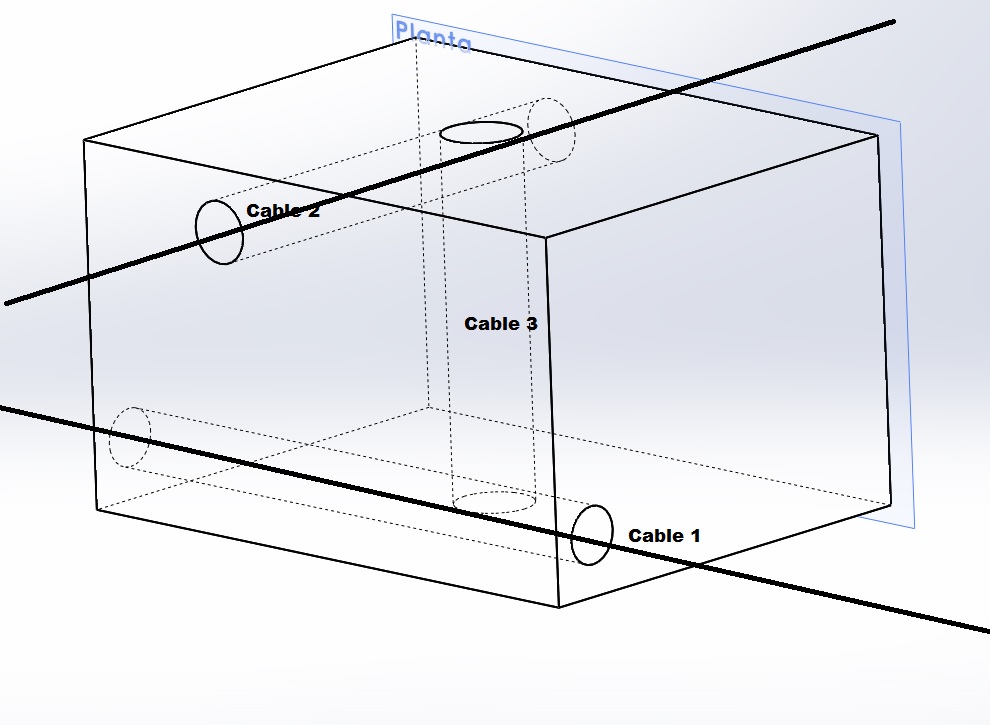

- Hacemos una perforación lateral por ambos lados, fijándonos que las perforaciones estén una encima de la otra, como en el esquema.
- En medio del cubo, perforamos de arriba hacia abajo.
- En las perforaciones laterales atravesaremos un cable que cruza el cubo. Por el agujero de arriba, metemos un cable que cruce el cubo y que por la parte de atrás, haga contacto con papel aluminio.
Montar El Cableado
![20160621_150409.jpg](/proxy/?url=https://content.instructables.com/FJF/N41C/IPSMEQ0R/FJFN41CIPSMEQ0R.jpg&filename=20160621_150409.jpg)
![20160621_160953.jpg](/proxy/?url=https://content.instructables.com/FJ6/RU7N/IPSMESCL/FJ6RU7NIPSMESCL.jpg&filename=20160621_160953.jpg)
![20160621_150231.jpg](/proxy/?url=https://content.instructables.com/FOJ/P9PI/IPSMEPA4/FOJP9PIIPSMEPA4.jpg&filename=20160621_150231.jpg)
![20160621_153129.jpg](/proxy/?url=https://content.instructables.com/FVV/MYO8/IPSMESCH/FVVMYO8IPSMESCH.jpg&filename=20160621_153129.jpg)
![20160621_150041.jpg](/proxy/?url=https://content.instructables.com/FOF/1JWG/IPSMEP9S/FOF1JWGIPSMEP9S.jpg&filename=20160621_150041.jpg)
![57fbed0d15be4d33dd0004c3.jpeg](/proxy/?url=https://content.instructables.com/FAR/9XZ0/IU4FOUZU/FAR9XZ0IU4FOUZU.jpg&filename=57fbed0d15be4d33dd0004c3.jpeg)
![20160621_150447.jpg](/proxy/?url=https://content.instructables.com/FH9/KQ9O/IPSMEQ7W/FH9KQ9OIPSMEQ7W.jpg&filename=20160621_150447.jpg)
![20160621_150513.jpg](/proxy/?url=https://content.instructables.com/FKZ/WTAA/IPSMEQ8V/FKZWTAAIPSMEQ8V.jpg&filename=20160621_150513.jpg)
![20160621_150519.jpg](/proxy/?url=https://content.instructables.com/FY0/NM8U/IPSMEQAR/FY0NM8UIPSMEQAR.jpg&filename=20160621_150519.jpg)

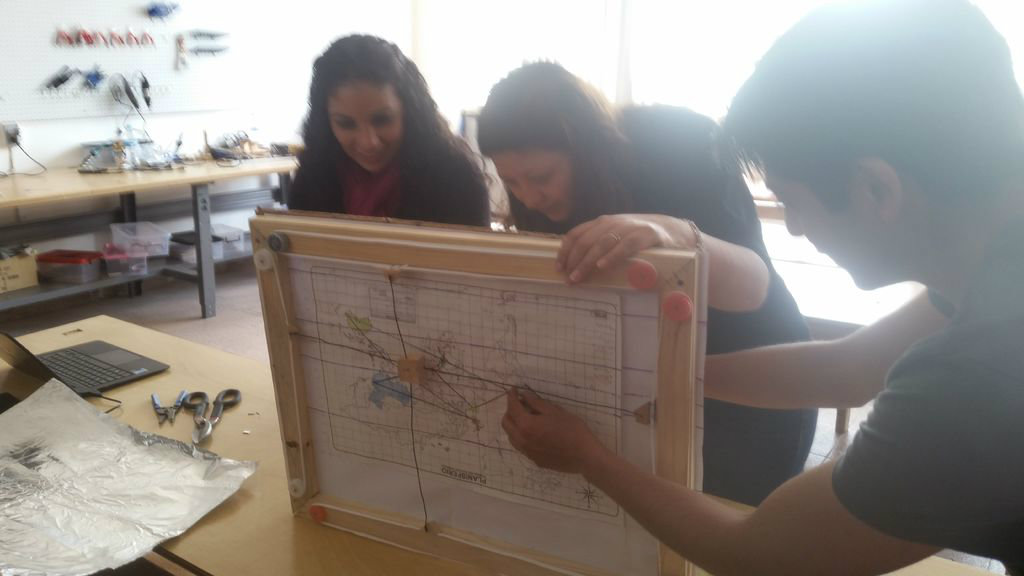

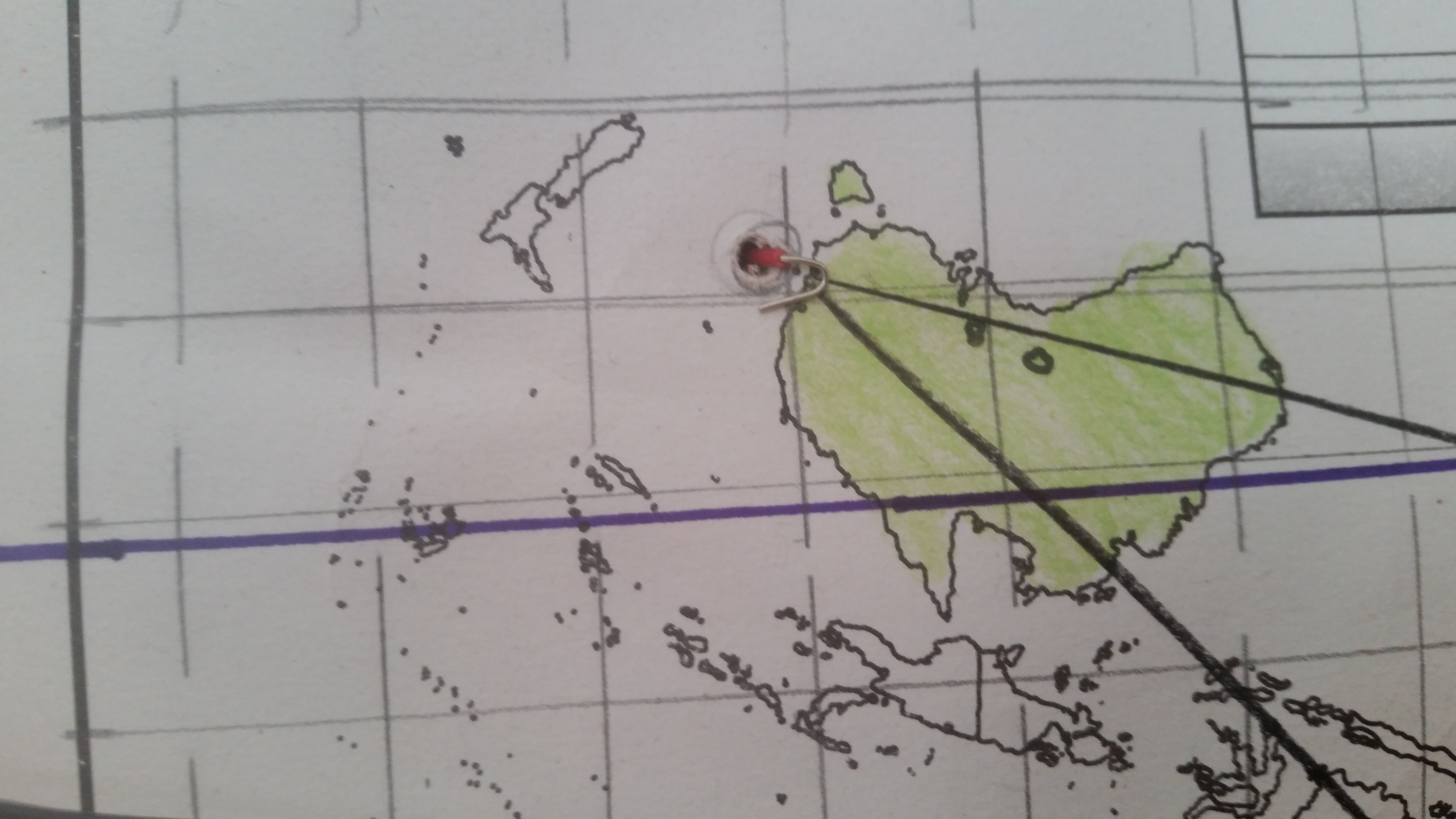

Teniendo los puntos de las ciudades escogidas, perforamos con el taladro un hoyo.

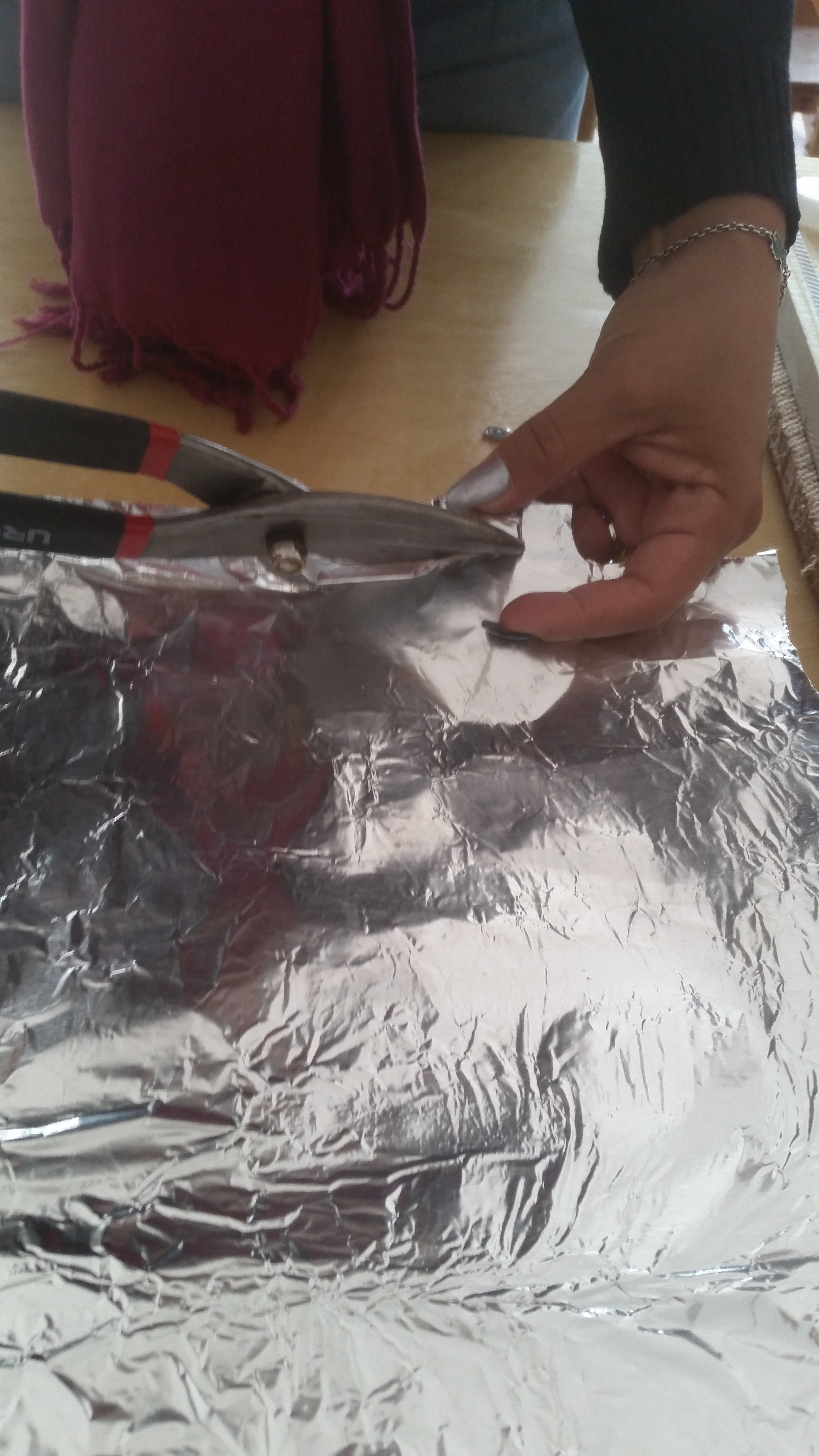

- Colocamos un cable de la parte trasera del tablero a un papel aluminio en el punto de la ciudad que se escogieron.
- Por la parte de atrás conectamos un caimán distinto a cada una de las ciudades.
Conectar El Makey Makey
![20160621_150621.jpg](/proxy/?url=https://content.instructables.com/F4V/NFJ3/IPSMEQWJ/F4VNFJ3IPSMEQWJ.jpg&filename=20160621_150621.jpg)
![20160621_151120.jpg](/proxy/?url=https://content.instructables.com/F3R/OB9H/IPSMERHP/F3ROB9HIPSMERHP.jpg&filename=20160621_151120.jpg)
![20160621_151118.jpg](/proxy/?url=https://content.instructables.com/FCE/ZKY9/IPSMERE7/FCEZKY9IPSMERE7.jpg&filename=20160621_151118.jpg)
![20160621_150958.jpg](/proxy/?url=https://content.instructables.com/F1U/HWS4/IPSMERA8/F1UHWS4IPSMERA8.jpg&filename=20160621_150958.jpg)
Ahora vamos a conectar cada cable de cada ciudad a los diferentes botones de la tarjeta Makey Makey.
Por ejemplo:
- Ciudad X la puedes conectar a la flecha de arriba
- Ciudad Y a la flecha de abajo
- Ciudad Z a la flecha de la izquierda.
Al explorador le conectaremos un cable en la parte de arriba e irá a la tierra o "Earth" del Makey Makey.
Grabar Y Programar Las Infografías.
![20160621_151607.jpg](/proxy/?url=https://content.instructables.com/FA2/88XL/IPSMERLC/FA288XLIPSMERLC.jpg&filename=20160621_151607.jpg)
![2.jpg](/proxy/?url=https://content.instructables.com/FDX/BZ9P/IVHQMP8N/FDXBZ9PIVHQMP8N.jpg&filename=2.jpg)
Ahora programas en Scratch, para esto nada más tomamos:
- Un bloque amarillo de control con la leyenda: "Al presionar: espacio"
- Cambiamos en el bloque "espacio" por las flechas que escogimos conectar en la makey makey
- Después le agregamos el bloque "Sonido" y asignamos los audios que grabamos a las diferentes teclas.
