LIBRERO MULTIFUNCIONAL

Bienvenido a esta emocionante guía que te llevará a través del proceso de construcción de tu propio librero. En este proyecto, exploraremos paso a paso cómo crear un mueble funcional y estéticamente atractivo que se adapte perfectamente a tus necesidades.

Computadora o laptop con los requisitos mínimos:

• Sistema Operativo: Windows 10
• Tipo de CPU: Procesador de 64 bits basado en x86, 4 núcleos, 1,7GHz
• Memoria: 4GB de RAM
• Tarjeta gráfica: DirectX11
• Espacio en disco duro: 8,5 GB de almacenamiento

-Internet

-Fusion 360

-Planos del librero

- Fresadora CNC

- MDF 9mm

Para la elaboración de este proyecto primero se imaginó el tamaño, material y lugar destinado de nuestro proyecto además de la función que cumplirá según las necesidades en este caso se unió la idea de realizar un librero y un joyero.

Para una mejor visualización del producto que vamos a desarrollar, se realizó en este caso dos bocetos. El primero se hizo un lápiz y el segundo un bolígrafo. Es importante destacar que el boceto sirve inicial para analizar si se desea agregar o quitar elementos según la preferencia.

Primero, tomamos las medidas de las dimensiones del espacio designadas para el librero, con el fin de obtener la altura y el ancho de nuestro proyecto.

Para mayor comodidad, es recomendable crear planos separados en hojas individuales, asignándoles las medidas según las dimensiones del producto y su ubicación. Además, es aconsejable que la ranura represente aproximadamente un tercio del eje.

Es importante recordar la ubicación de las ranuras macho y hembra para que el producto se pueda ensamblar con facilidad.

Realizamos la creación de una cuenta Autodesk utilizando el correo institucional. Posteriormente, procedemos a completar los datos necesarios.

Una vez registrados, cargamos la constancia de matrícula y procedemos a buscar el programa Fusion 360 para obtenerlo con una licencia educativa.

Finalmente, ejecutamos el programa para llevar a cabo la instalación y accedemos con la cuenta que hemos creado previamente para actualizar los procesos de nuestras piezas.

Para comenzar a diseñar nuestro proyecto, primero creamos un nuevo proyecto en Fusion 360 para una mejor organización de nuestras piezas y ensamblaje.

Hacemos clic en el panel de datos y, por último, haga clic en el botón "Nuevo proyecto" para insertar el nombre de su preferencia.

• Para comenzar, al abrir el programa, nos desplazamos hacia la esquina superior derecha, específicamente en dirección a nuestro nombre de usuario. Luego, hacemos clic izquierdo y elegimos la opción de preferencias.
• Al hacerlo, se desplegará el "Panel de Referencias". En este panel, nos dirigimos a la lista ubicada en la parte izquierda, específicamente a la sección de "Unidades por defecto" y seleccionamos "Diseño".
• Confirmamos si está configurado en milímetros. En caso contrario, seleccionamos esta opción y luego hacemos clic en "Aceptar" para empezar a realizar nuestro proyecto.

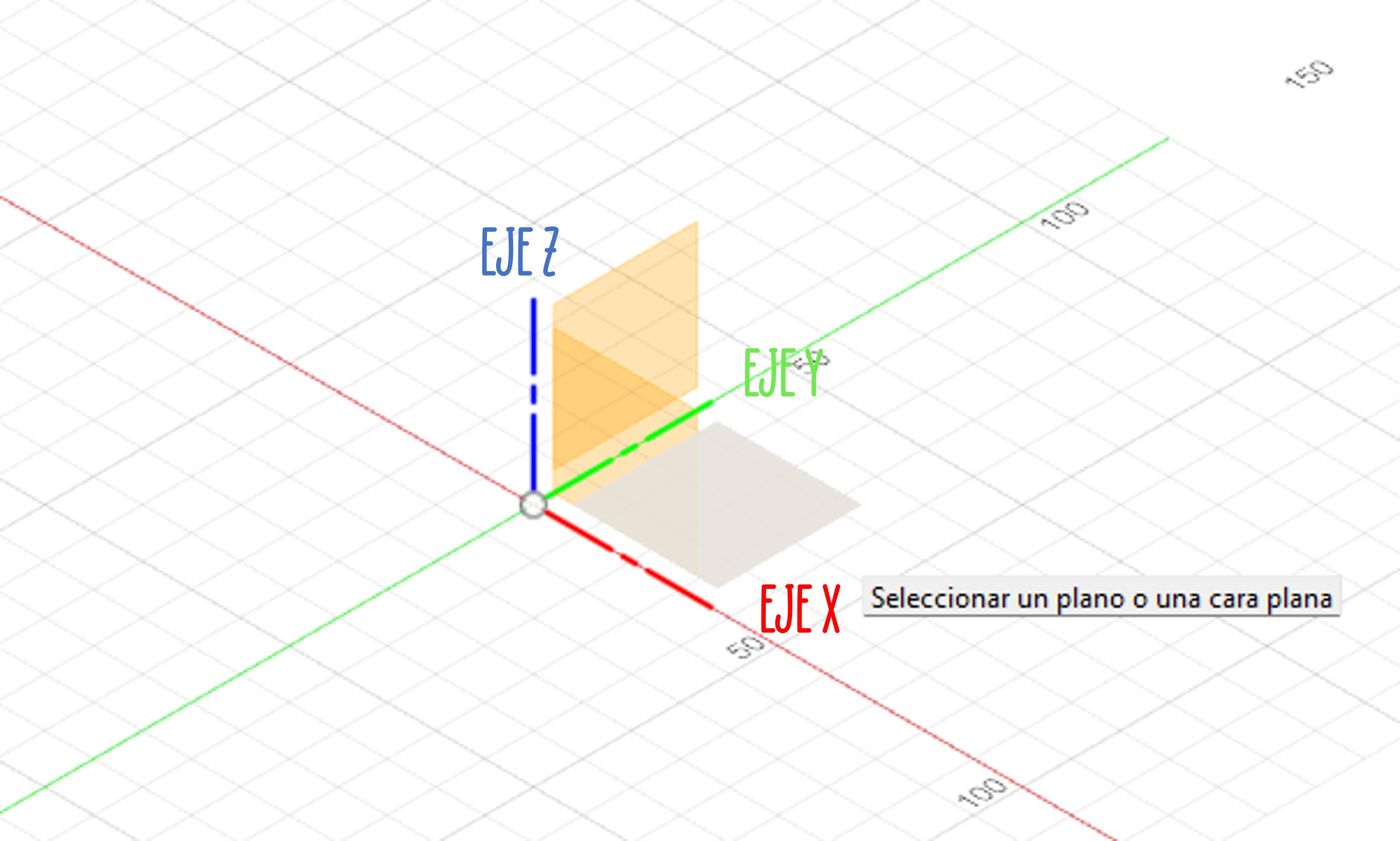

Nos dirigimos al panel superior para ubicarnos en SOLIDO luego hacemos clic en crear un nuevo boceto automáticamente se visualizará los ejes XYZ y posterior elegir el plano de preferencia.

Para este proyecto, hemos realizado nuestras piezas en los diversos planos tal y como se visualiza en los planos debido a la posición de las piezas requeridas.

Por ejemplo la base principal se realiza en el eje X:Y del mismo modo que la pieza de nivel 1 y 2 luego la cara espaldar en el eje Z:Y y por último las 3 caras se realizaron en el Z:X.

• Creamos boceto en el eje X:Y
• Con la línea de herramienta partimos desde el origen con una medida de 100 mm para trazar las líneas correspondientes a la ranura hembra con 9 x 100 mm de dimensión.
• Después de dibujar el contorno de la pieza realizamos las regiones internas.
• Para la región interna primero trazamos una línea con medida 162 mm desde la base sin ranura y luego otra de 71 mm desde la parte sin ranura de manera horizontal, a partir de ese punto dibujamos un rectángulo de 9 x 90 mm.

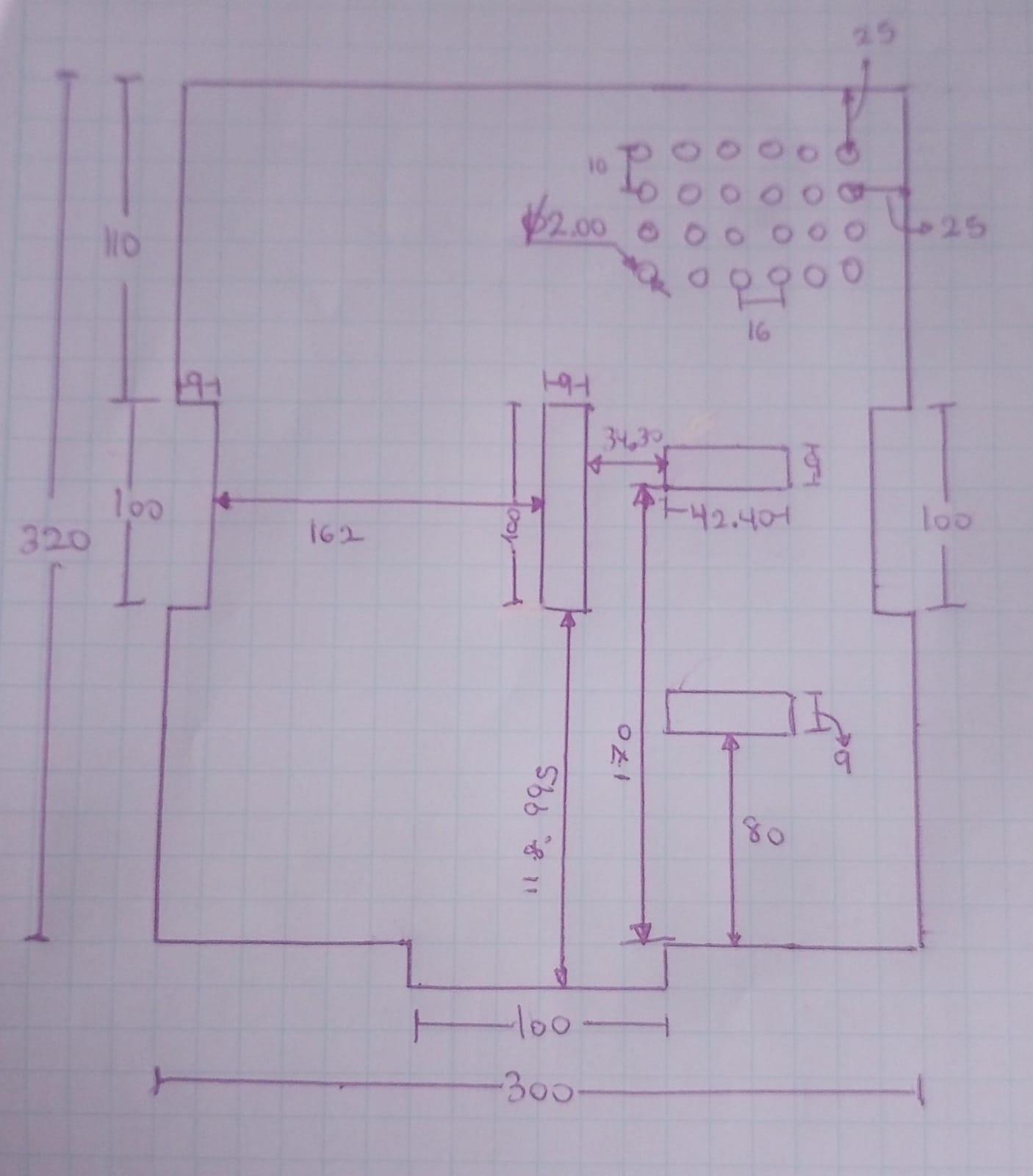

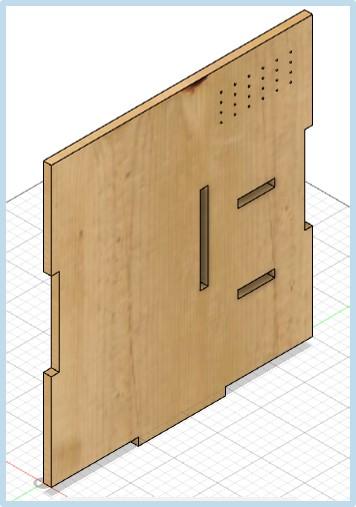

Para empezar creamos un boceto para la cara espaldar, posicionándonos en el eje Y:Z.

Comenzamos a trazar las medidas según el plano para el contorno de la pieza luego realizamos las medidas para las regiones interiores representadas por los siguientes colores:

• Para la región rosa trazamos una línea desde la base de la ranura macho con una medida de 118.995 mm de altura y luego otra con 162mm de ancho desde la ranura hembra posicionada a la izquierda, desde ese punto se traza un rectángulo de 9mm de ancho y 100 mm de alto.
• Para la región azul trazamos una línea vertical desde la esquina derecha inferior con una medida de 170 mm luego otra línea de 34.3 mm desde la parte derecha de la región rosa ya desde ese punto creamos un rectángulo de 9mm de alto y 42.4 mm de ancho. .
• Para la región verde trazamos una línea vertical desde la esquina derecha inferior con una medida de 80 mm luego otra línea de 34.3 mm desde la parte derecha de la región rosa ya desde ese punto creamos un rectángulo de 9mm de alto y 42.4 mm de ancho. .

Nos ubicamos en la esquina superior derecha para trazar líneas auxiliares de 25mm a la derecha y 25 mm hacia abajo por ultimo a partir de ese dibujo realizamos regiones circulares de 2mm de diámetros ubicados a 16mm de distancia horizontal y 10 mm de distancia vertical entre si.

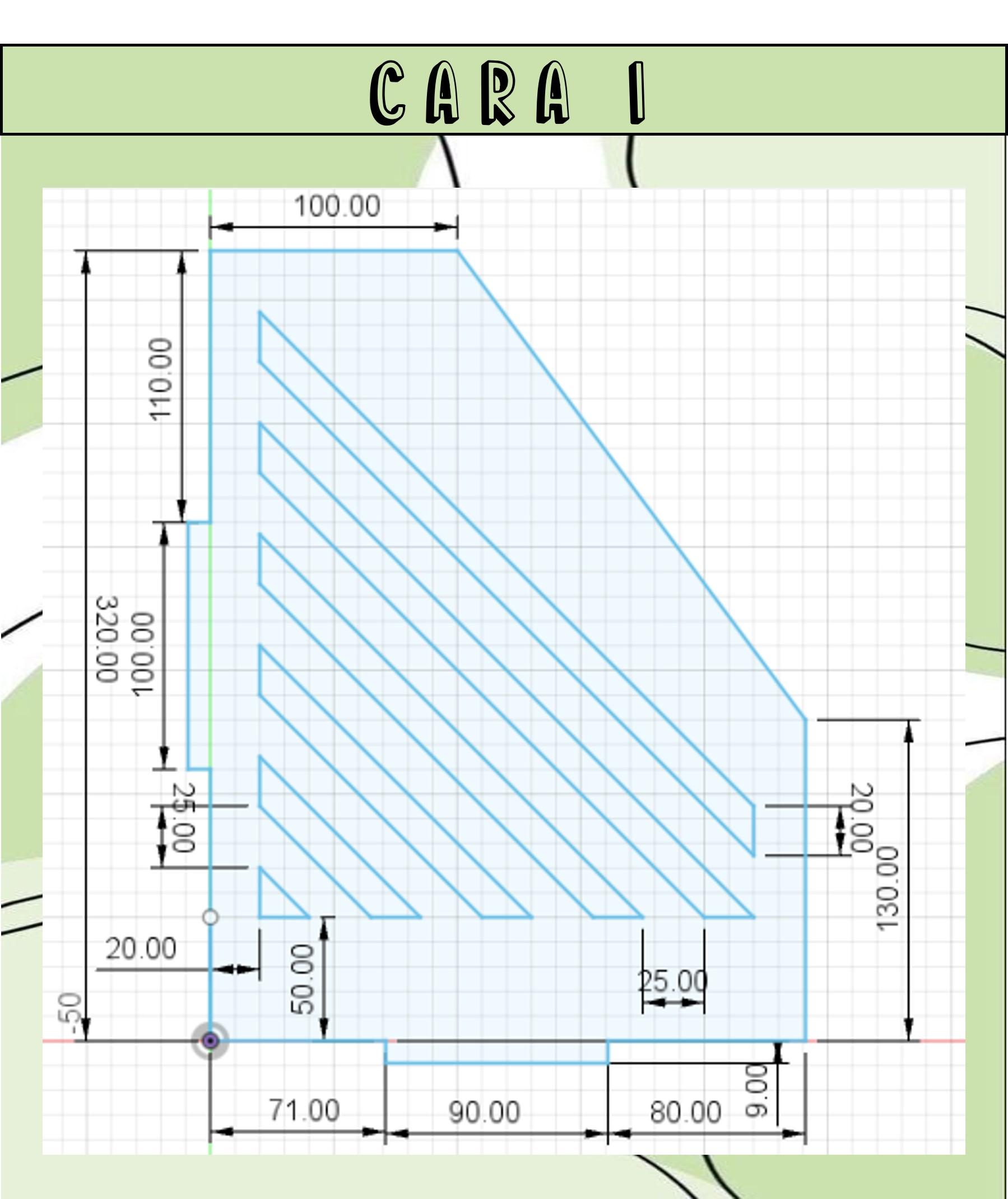

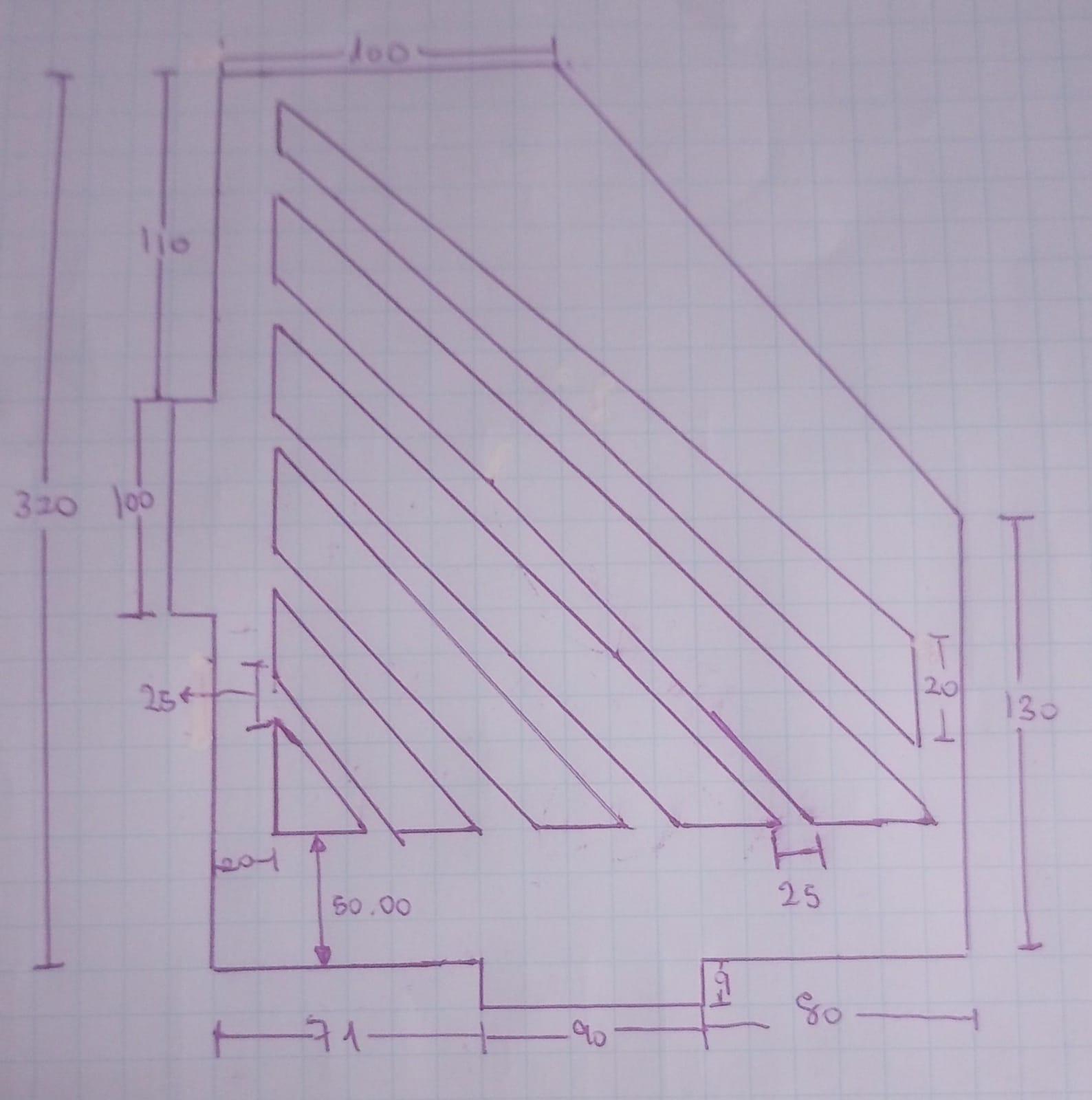

Continuando con la figura creamos un boceto para la cara 1 posicionándonos en el eje X:Z.

Con la línea de herramienta comenzamos a trazar desde el origen con 110 mm de alto luego dibujamos la ranura macho de 9mm de ancho y 100 mm de alto luego continuamos con 110 de alto para trazar una línea de 100 mm hacia la derecha y para culminar trazamos desde el origen otra línea de 71mm hacia la derecha, dibujamos las líneas de la ranura macho inferior luego trazamos una línea vertical de 130 mm para unir los puntos inferior y superior culminando el contorno de la pieza.

Para realizar las regiones interiores trazamos unas líneas auxiliares de 20mm hacia la derecha y 50 mm hacia arriba partiendo del origen a partir de este punto dibujamos un triángulo de 20x20 de base y altura, trazamos una línea de distancia de 25 mm para seguir trazando nuestras regiones Interiores de 20 mm de base inferior y superior.

Creamos un boceto en el eje Z:X

Desde el origen trazamos las medidas de 71mm hacia la derecha luego bajamos 9mm que corresponden al grosor luego 90mm de ancho de la ranura macho subimos 9mm y 80mm hacia la derecha para subir con 161.118mm. Realizamos otra línea desde el origen con 110mm hacia arriba para trazar el contorno de la ranura macho de 9mm de ancho y 100mm de alto con una línea 110mm hacia arriba luego 122.50 hacia la derecha y por ultimo trazar una línea uniendo la parte superior con la inferior.

Continuando con la figura, creamos un boceto para la cara 3 posicionándonos en el eje X:Z.

Con la herramienta línea empezamos a trazar desde el origen con 100mm hacia arriba para dibujar el contorno de la ranura macho de 9mm de ancho con 100mm de alto para continuar con 100mm posteriormente para trazamos una línea de 10mm hacia la derecha para subir con 6.25mm y dibuje una curva una semicircunferencia de 12.5 de diámetro luego bajar con 6.25mm y así luego copiar esta estructura 4 veces. Trazamos otra línea desde origen con 71mm hacia la derecha luego dibujar el contorno de la ranura macho de 9mm de alto y 90mm de ancho para trazar 80mm hacia la derecha y 161.118 hacia arriba por ultimo unir la línea inferior con la superior para terminar el contorno.

Para esta pieza es necesario dos regiones interiores de 9mm de alto y 80mm de ancho posiciones a una altura de 89mm y 179mm respectivamente.

Para realizar la pieza del primer nivel es necesario crear un boceto en el eje X:Y.

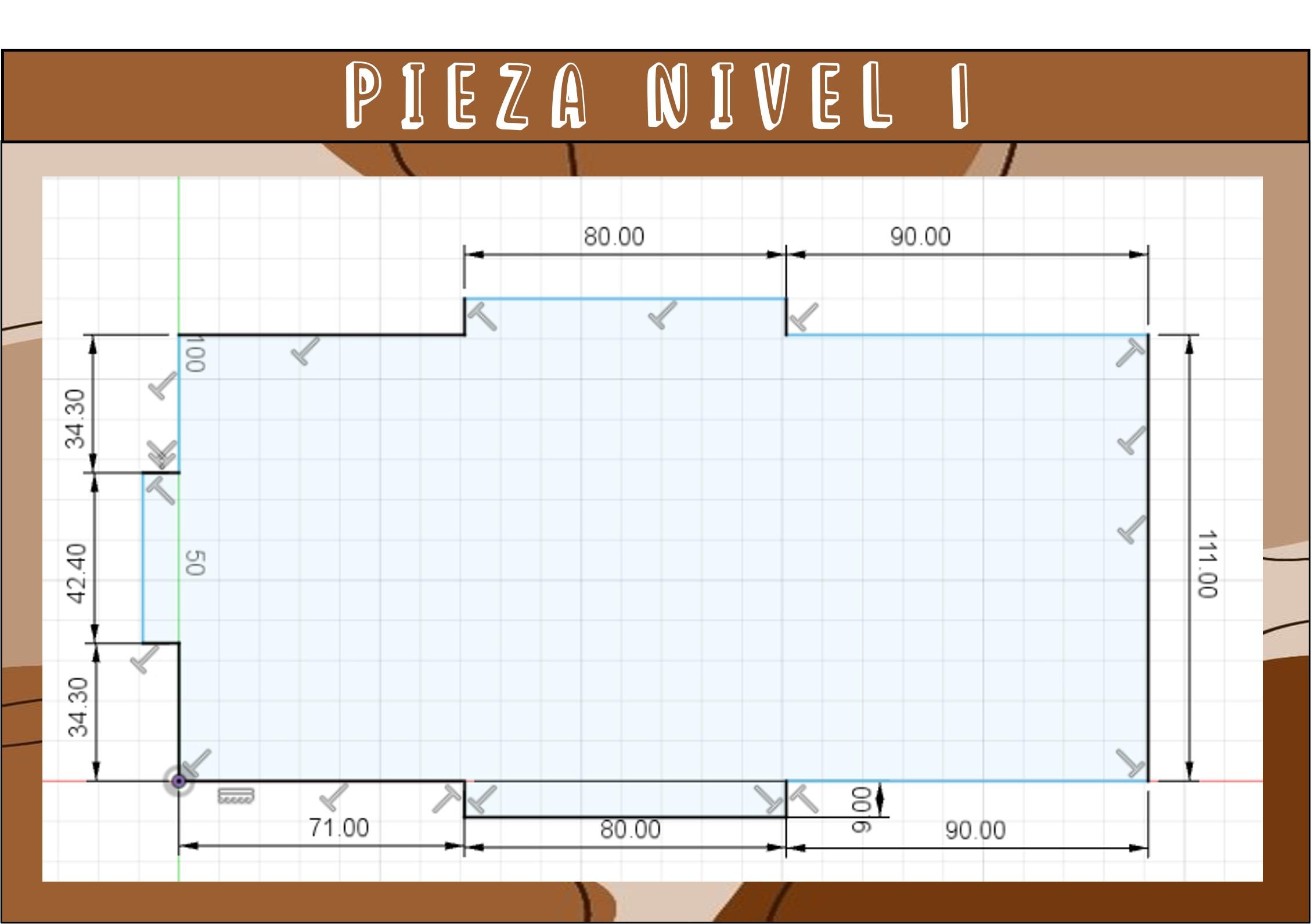

Trazamos desde el origen una línea de 71mm hacia la derecha para dibujar el contorno de la ranura macho de 9mm de alto y 80mm de ancho luego una línea de 90mm hacia la derecha y subir con 111mm para repetir el proceso de la parte inferior y culminamos con una línea hacia abajo de 34.3mm y el trazo de la ranura macho de 9mm de ancho y 42.40 mm por ultimo una línea de 34.3mm terminando en el origen.

Para realizar la pieza del segundo nivel es necesario crear un boceto en el eje X:Y.

Para esta pieza trazamos desde el origen con 34.3mm hacia arriba y dibujar el contorno de la ranura macho de 9mm de ancho y 42.4mm de alto continuamos con 34.3mm hacia arriba y 71mm hacia la derecha para dibujar la ranura macho de 9mm de alto y 80mm de ancho luego 70mm hacia la recha y 111mm, repetimos el contorno de la parte superior culminando en el origen.

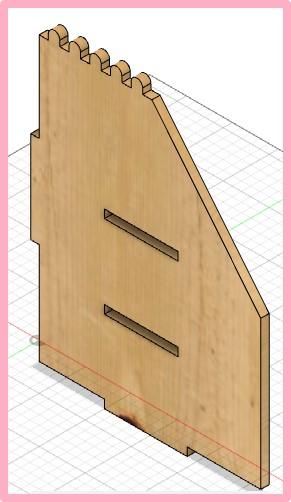

Para visualizar el aspecto de nuestro proyecto nos ubicamos en el menú modificar para hacer click en aspecto y se abrirá un panel con los diversos materiales a elegir pero para este proyecto utilizaremos el panel madera de pino de simulación por ello procedemos a arrastrar hasta la pieza y cambiará automáticamente su aspecto.

Para darle un toque personalizado, podemos realizar un grabado con la imagen de preferencia. Por ello, primero descargamos la imagen en formato jpg.

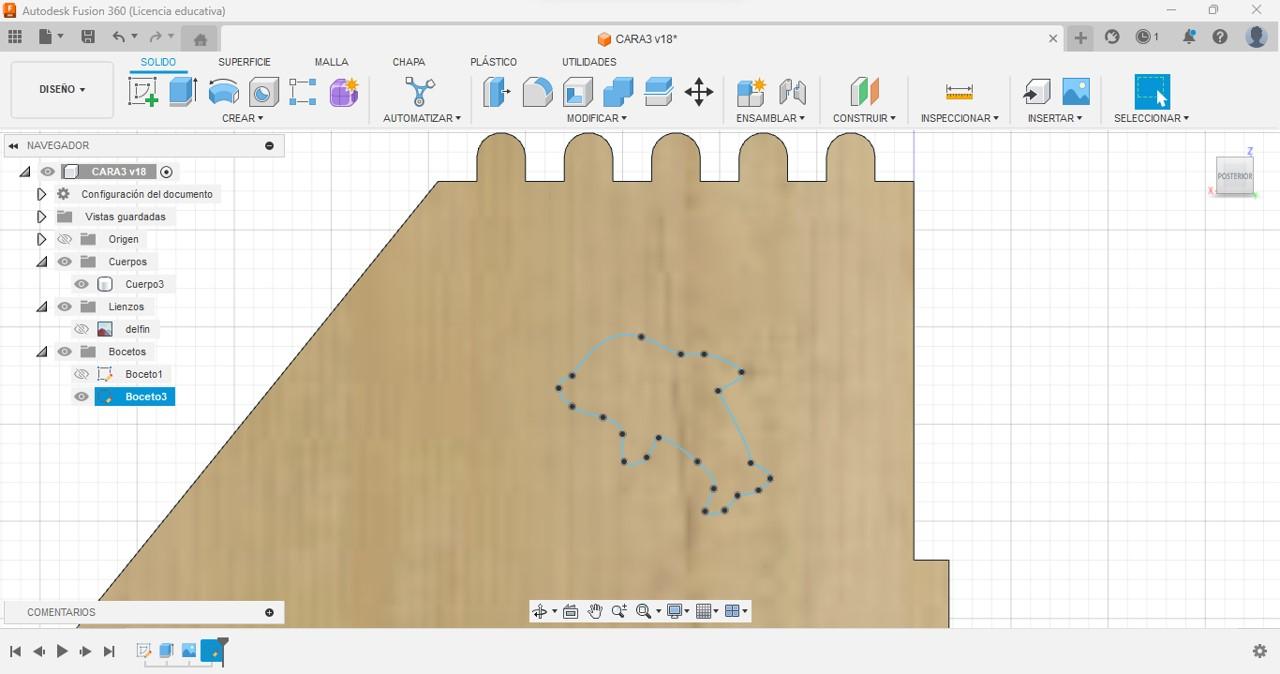

A continuación, elegimos la pieza donde queremos realizar el grabado, luego insertamos un lienzo y añadimos la imagen previamente descargada para posicionarla en el eje de preferencia. En este caso, se utilizó el eje Z:Y en la pieza cara 3.

Finalmente, creamos un boceto y mediante la herramienta de spline, dibujamos el contorno de la imagen sobrepuesta. Una vez completado, hacemos clic en "terminar boceto" y luego ocultamos el lienzo para poder visualizar únicamente el grabado.

• Primero guardamos el espacio de trabajo con el nombre " ensamblaje" y luego nos posicionamos en el eje XYZ.
• Luego insertamos la base principal mediante clic derecho en el archivo y hacemos clic en insertar en diseño actual.

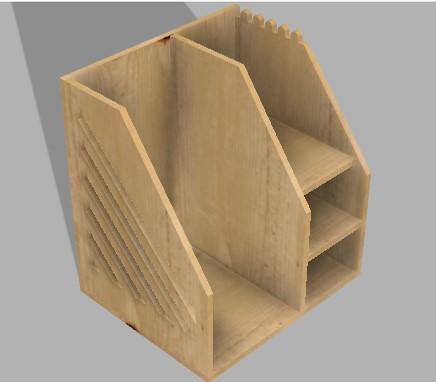

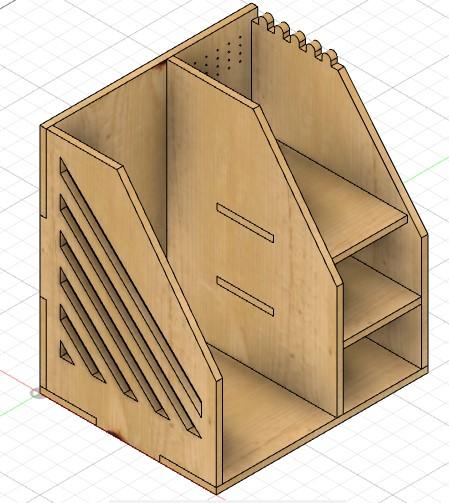

• Posteriormente agregamos la cara espaldar uniendo la ranura macho inferior con la ranura hembra de la base luego insertamos las 3 caras coincidiendo las ranuras machos en las en las ranuras hembras verticales de la cara espaldar.
• Por último insertamos las piezas del primer y segundo nivel uniendo con la cara espaldar y la cara 2 y 3.
• Podemos visualizar las diversas vistas del ensamblaje comprobando que todas las ranuras encajaron correctamente.

Para una visualización óptima de nuestro proyecto, utilizamos la función de simulación proporcionada por Fusion360.

En primer lugar, hacemos clic en el panel de diseño para seleccionar la opción de renderizado. Luego, hacemos clic en "configuración" para acceder a la configuración de la escena, donde podemos llevar a cabo la simulación de nuestro proyecto en diferentes ambientes utilizando la biblioteca de entornos. Además, si se prefiere un escenario específico, se pueden importar fondos en formato HDR.

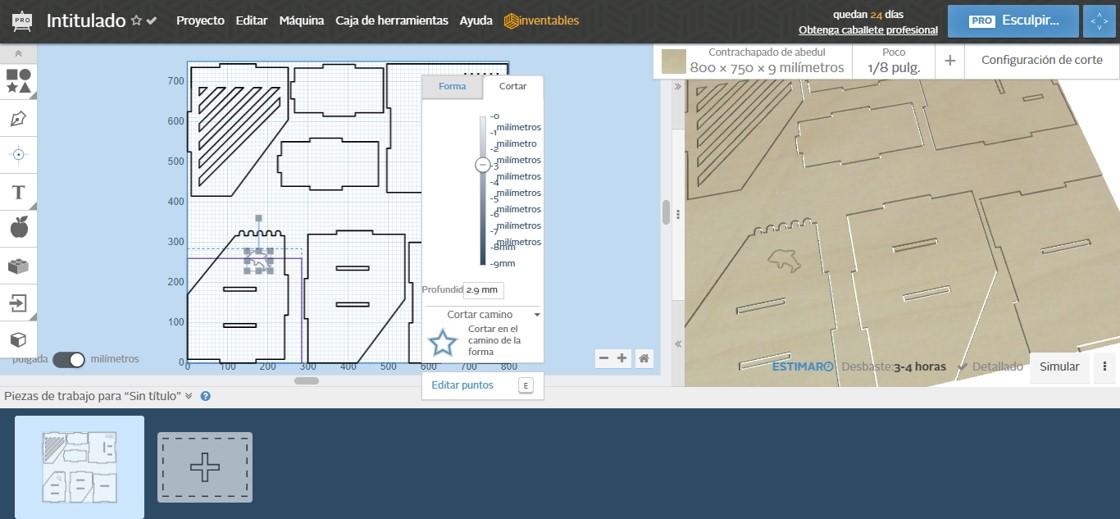

• Primero, ingresamos a "Easel Inventables" y creamos un nuevo proyecto.

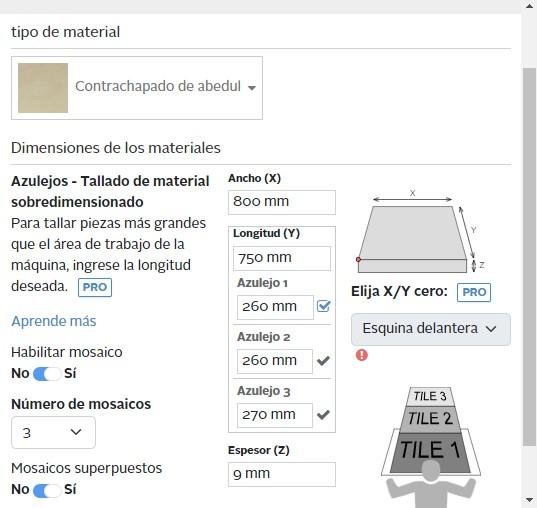

• Insertamos las medidas de largo, ancho y grosor de nuestra tabla MDF, como se visualizan en las imágenes de apoyo.

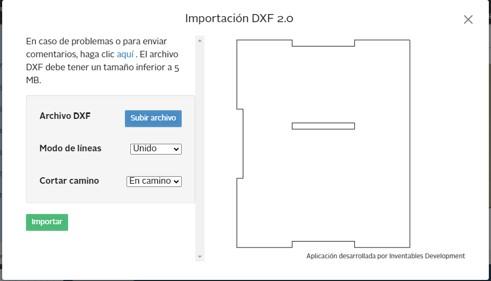

• A continuación, importamos nuestros archivos DXF para distribuirlos en el plano y así simular cómo sería el corte a realizar en la fresadora.
• En el caso del grabado, configuramos el corte de 9mm a 3mm en la opción de edición.

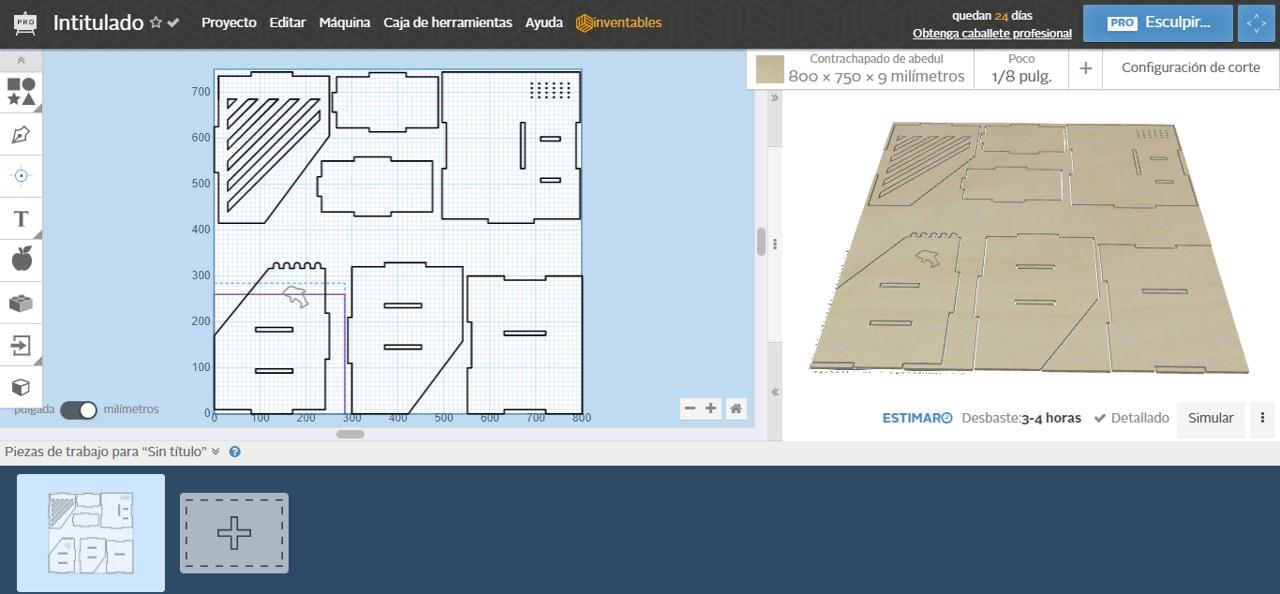

• Por último, para visualizar la simulación, primero desactivamos el mosaico y luego hacemos clic en el botón "simular". Se mostrará la dirección que tomará la fresadora, además de brindar el tiempo que demorará en realizar.
