LFO Module.

Hierbij mijn Low Frequency Oscillator (LFO) module.

Ik heb een LFO gemaakt die control voltage uitstuurt zodat je synthesizers kan aansturen.

- Teensy 3.2 (headers female male)

- Op Amp

- Versterker 5v->12v

- 2x weerstand 10k

- 2x weerstand 4k7

- 2x 47 nf Capacitator

- minijack aansluiting

- Led

- 4 potmeter

Hier is de code die je nodig gaat hebben!

Let op:

De teensy code is de main code, de rest moet je in het zelfde mapje opgeslagen hebben!

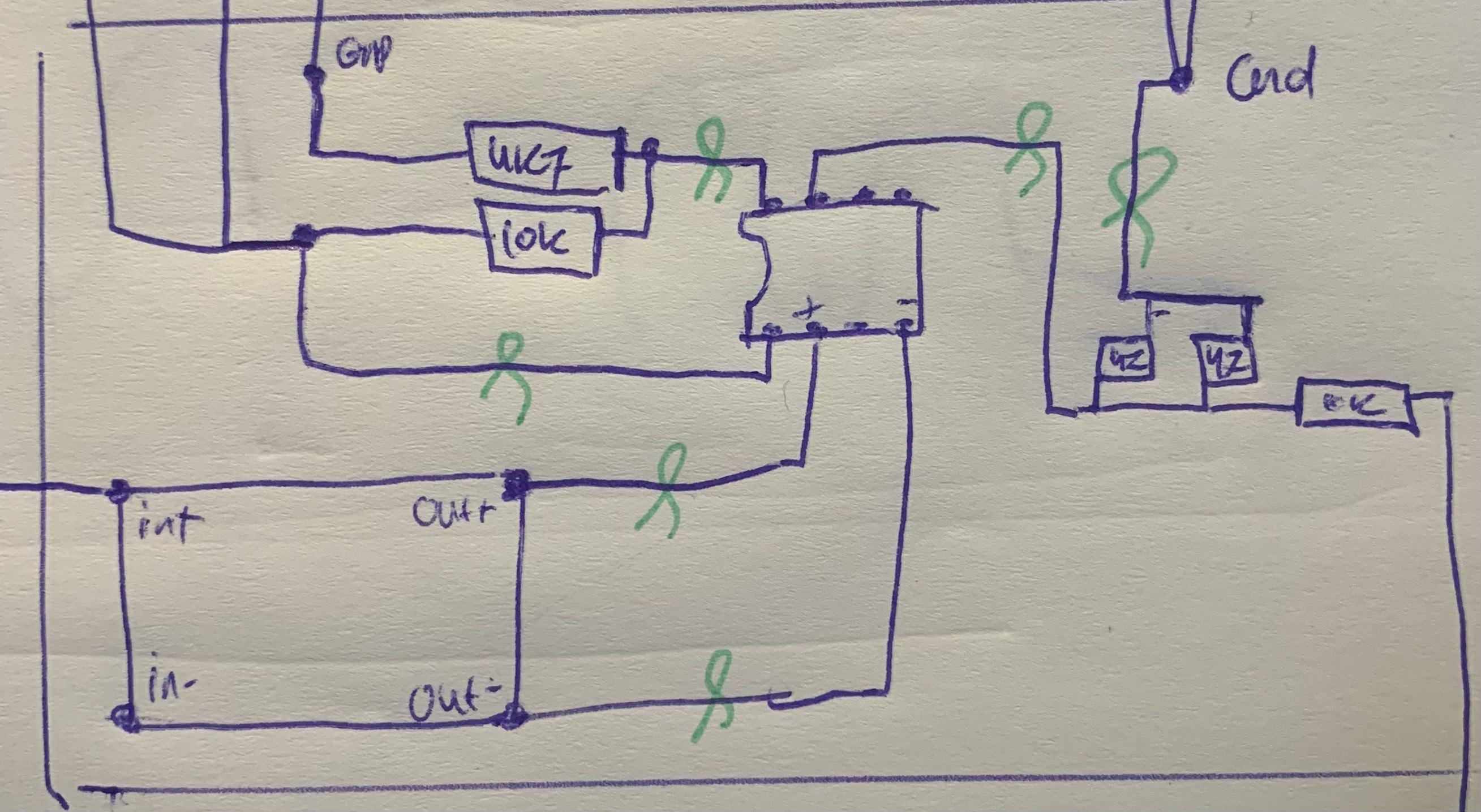

Dit is het cirquit op breadboard en het cirquit uitgetekend.

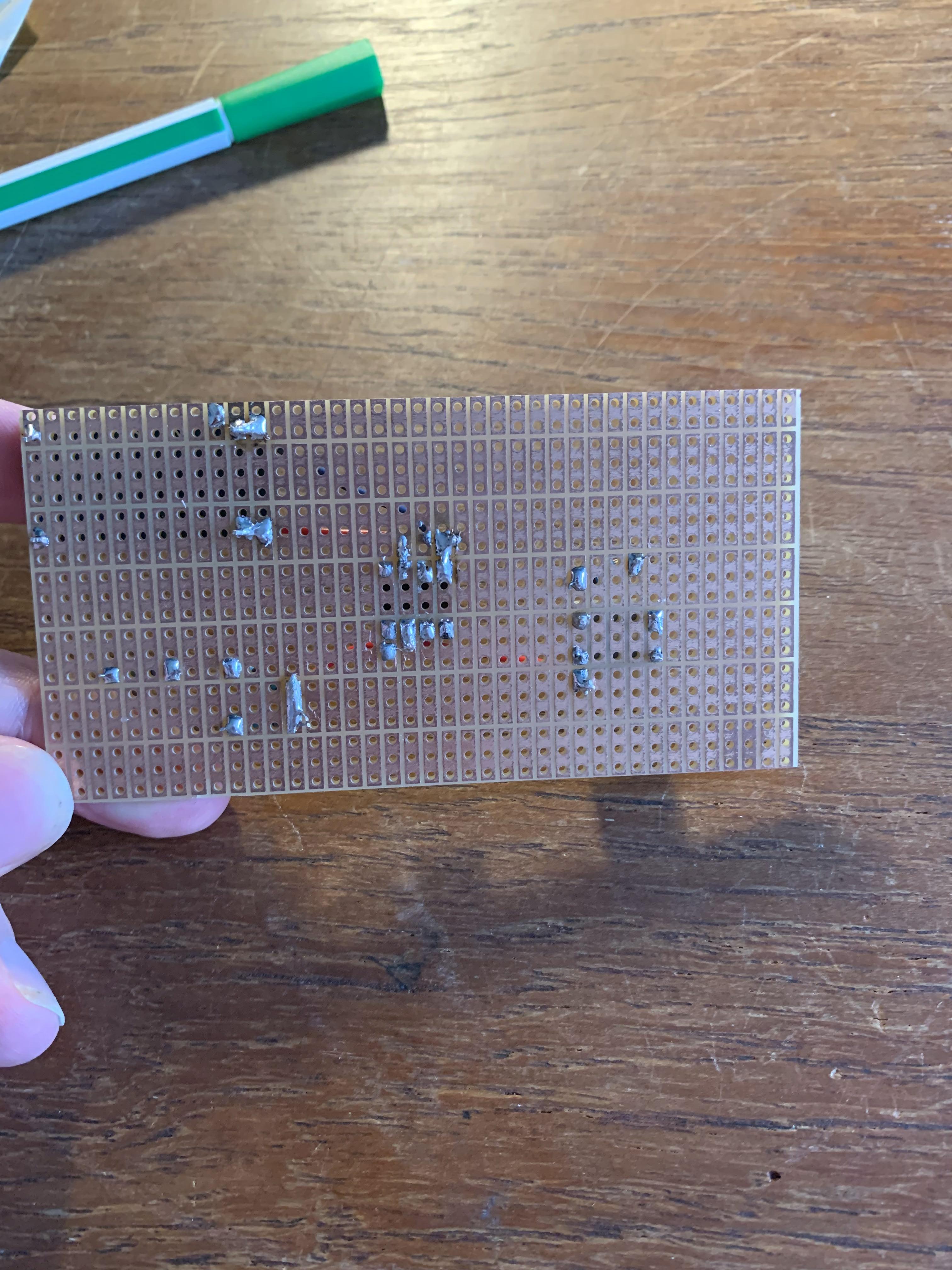

Dit is zijn alle vaste componenten op de pcb, hierna soldeer je draadjes aan de losse onderdelen,

Namelijk: de led, de minijack, de potmeters en de Teensy.

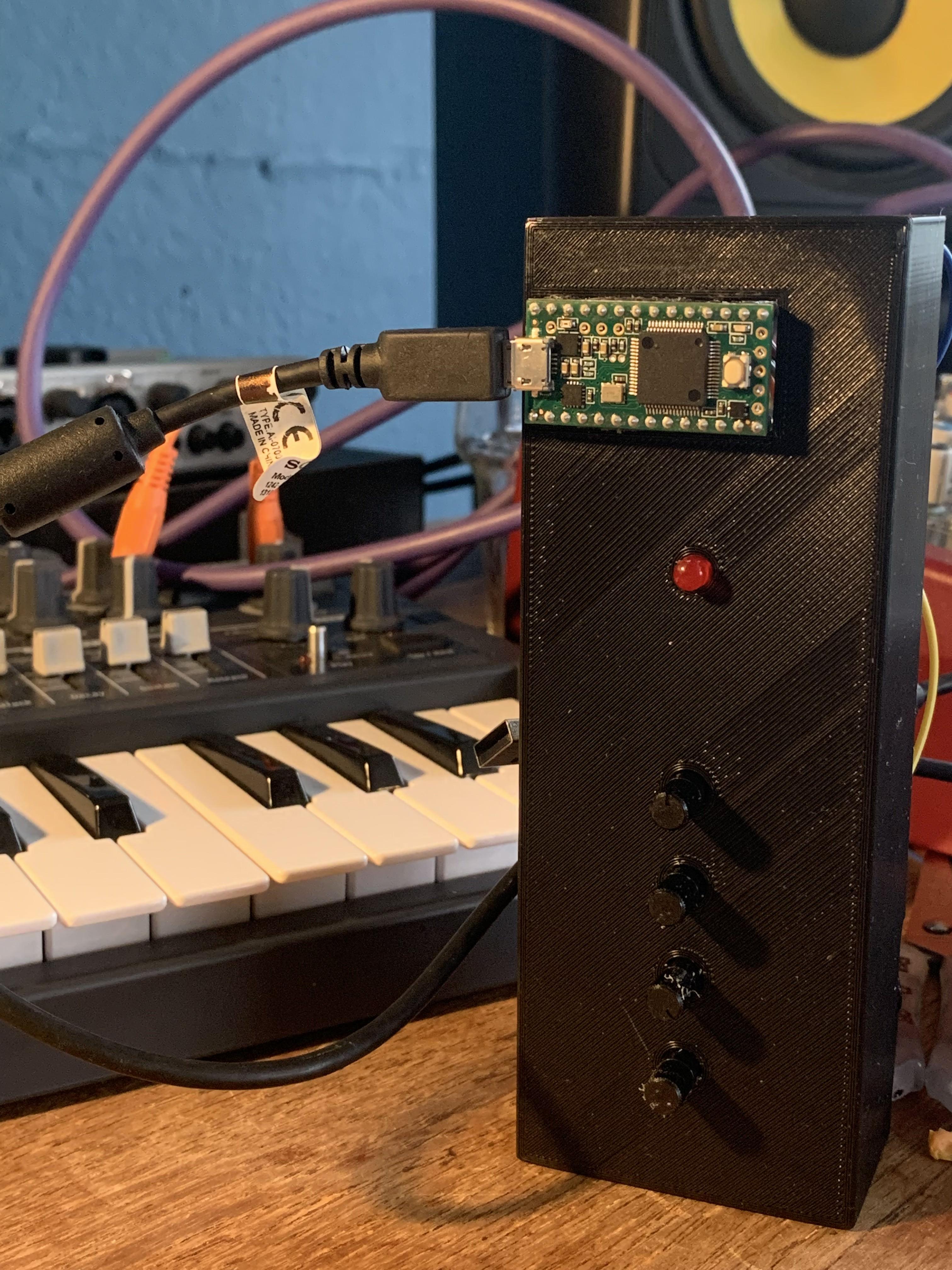

In Fusion360 heb ik deze behuizing gemaakt.

Vanaf de bovenkant:

In het bovenste vierkante gat plaats je de headers zodat je de teensy er in en uit kan halen.

In de onderste 4 gaatjes de potmeters.

en de middelste is voor de LED.

Aan de zijkant is nog een gaatje voor de minijack.

Hier ook de Fusion360 File.
