LETRERO LUMINOSO DE ESCRITORIO

by lFresco in Workshop > 3D Printing

182 Views, 0 Favorites, 0 Comments

LETRERO LUMINOSO DE ESCRITORIO


Hola a tod@s en esta oportunidad les mostrare como hacer un letrero luminoso de escritorio.

(Proyecto) en Autodesk Fusión 360 .


Supplies

  • El programa Fusión 360
  • Laptop o Computadora
  • Internet
  • Conocimiento Básico de Fusion360

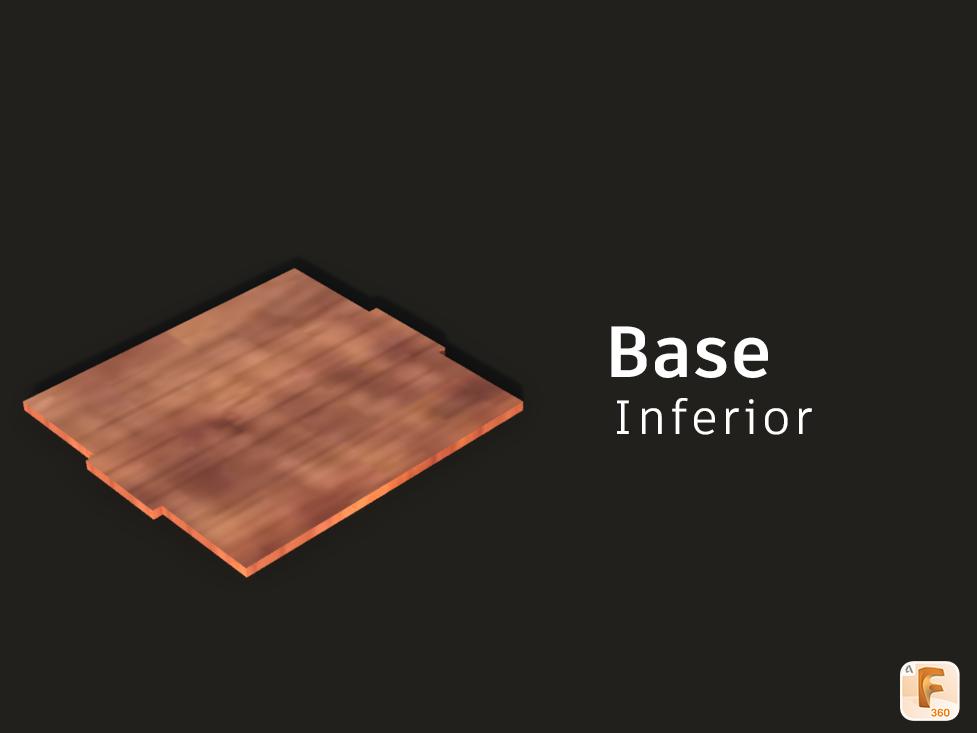

BASE INFERIOR

Base INFE.jpg


Una vez terminado de dibujar la imagen le damos en "Finish Sketch", luego seleccionamos nuestro dibujo que queremos que tenga un grosor y buscamos la opción "Create" y le damos clic en "Extrude" nos abre una ventana, buscamos la opción que diga Distancia y le escribimos el numero "3". Acabado todo esto procederemos darle el color , que es el color "Cerezo", una vez terminado eso le damos en "Guardar" y lo guardamos con el nombre "Base Superior".

Base Superior

Base superior i.jpg
BASE SUPERIOR.JPG

Comenzamos dando la opción en "Create Skecth", luego elegimos una cara del plano, en este caso utilizaremos los ejes "Y" "Z". Una vez hecho todo eso, le damos en la opción "Line" y empezamos a trazar nuestra linea , para el lado derecho de 27.50 mm, luego abajo unos 3 mm , siguiendo el modelo de medidas de la imagen, para mejorar la productividad podemos usar la herramienta "Mirror".

Una vez terminado de dibujar la imagen le damos en "Finish Sketch", luego seleccionamos nuestro dibujo que queremos que tenga un grosor y buscamos la opción "Create" y le damos clic en "Extrude" nos abre una ventana, buscamos la opción que diga Distance y le escribimos el numero "3". Acabado todo esto procederemos darle el color , que es el color "Cerezo" , una vez terminado eso le damos en "Guardar" y lo guardamos con el nombre "Base Superior".

Cara Frontal

Cara Fr.jpg
Cara frontal.JPG

Comenzamos dando la opción en "Create Skecth", luego elegimos una cara del plano, en este caso utilizaremos los ejes "Z" "X". Una vez hecho todo eso, le damos en la opción "Line" y empezamos a trazar nuestra linea , para el lado derecho de 3mm luego abajo unos 20 mm , siguiendo el modelo de medidas de la imagen, para mejorar la productividad podemos usar la herramienta "Mirror".

Una vez terminado de dibujar la imagen le damos en "Finish Sketch", luego seleccionamos nuestro dibujo que queremos que tenga un grosor y buscamos la opción "Create" y le damos clic en "Extrude" nos abre una ventana, buscamos la opción que diga Distance y le escribimos el numero "3". Acabado todo esto procederemos darle el color , que es el color "Cerezo" , una vez terminado eso le damos en "Guardar" y lo guardamos con el nombre "Base Frontal".

Cara Frontal 2

Cara Frontal N2.jpg
Captura frontis.JPG

Comenzamos dando la opción en "Create Skecth", luego elegimos una cara del plano, en este caso utilizaremos los ejes "Z" "X". Una vez hecho todo eso, le damos en la opción "Line" y empezamos a trazar nuestra linea , para el lado de arriba con 10 mm, luego hacia la derecha unos 3 mm , siguiendo el modelo de medidas de la imagen, para mejorar la productividad podemos usar la herramienta "Mirror".

Una vez terminado de dibujar la imagen le damos en "Finish Sketch", luego seleccionamos nuestro dibujo que queremos que tenga un grosor y buscamos la opción "Create" y le damos clic en "Extrude" nos abre una ventana, buscamos la opción que diga Distance y le escribimos el numero "3". Acabado todo esto procederemos darle el color , que es el color "Cerezo" , una vez terminado eso le damos en "Guardar" y lo guardamos con el nombre "Cara Frontal 2".

Cara Lateral

Cara Laterall i.jpg

Comenzamos dando la opción en "Create Skecth", luego elegimos una cara del plano, en este caso utilizaremos los ejes "Z" "X". Una vez hecho todo eso, le damos en la opción "Line" y empezamos a trazar nuestra linea , para el lado de arriba con 10 mm, luego hacia la derecha unos 3 mm.

Una vez terminado de dibujar la imagen le damos en "Finish Sketch", luego seleccionamos nuestro dibujo que queremos que tenga un grosor y buscamos la opción "Create" y le damos clic en "Extrude" nos abre una ventana, buscamos la opción que diga Distance y le escribimos el numero "3". Acabado todo esto procederemos darle el color , que es el color "Cerezo" , una vez terminado eso le damos en "Guardar" y lo guardamos con el nombre "Cara Lateral".

Parte Trasera

Cara trasera i.jpg
Parte trasera.JPG

Comenzamos dando la opción en "Create Skecth", luego elegimos una cara del plano, en este caso utilizaremos los ejes "Z" "X". Una vez hecho todo eso, le damos en la opción "Line" y empezamos a trazar nuestra linea , para el lado de arriba con 10 mm, luego hacia la derecha unos 3 mm, siempre visualizando las medidas de la imagen.

Una vez terminado de dibujar la imagen le damos en "Finish Sketch", luego seleccionamos nuestro dibujo que queremos que tenga un grosor y buscamos la opción "Create" y le damos clic en "Extrude" nos abre una ventana, buscamos la opción que diga Distance y le escribimos el numero "3". Acabado todo esto procederemos darle el color , que es el color "Cerezo" , una vez terminado eso le damos en "Guardar" y lo guardamos con el nombre "Parte Trasera".


Vidrio


Comenzamos dando la opción en "Create Skecth", luego elegimos una cara del plano, en este caso utilizaremos los ejes "X" "Y". Una vez hecho todo eso, le damos en la opción "Spline" y empezamos a bordear nuestro dibujo y una vez terminado le damos la opción extruir unos 3mm.

En la imagen se muestra como debe acabar bordeado.

Ensamblaje

Ensamblaje l Fusión 360

Para el ensamblaje traemos todos las partes del objeto con la función "Insertar en el diseño actual" .

Una vez traído todos las partes del objeto le damos en la opción "Unir" y unimos las aristas de una cierta parte del objeto con la otra arista del objeto.
