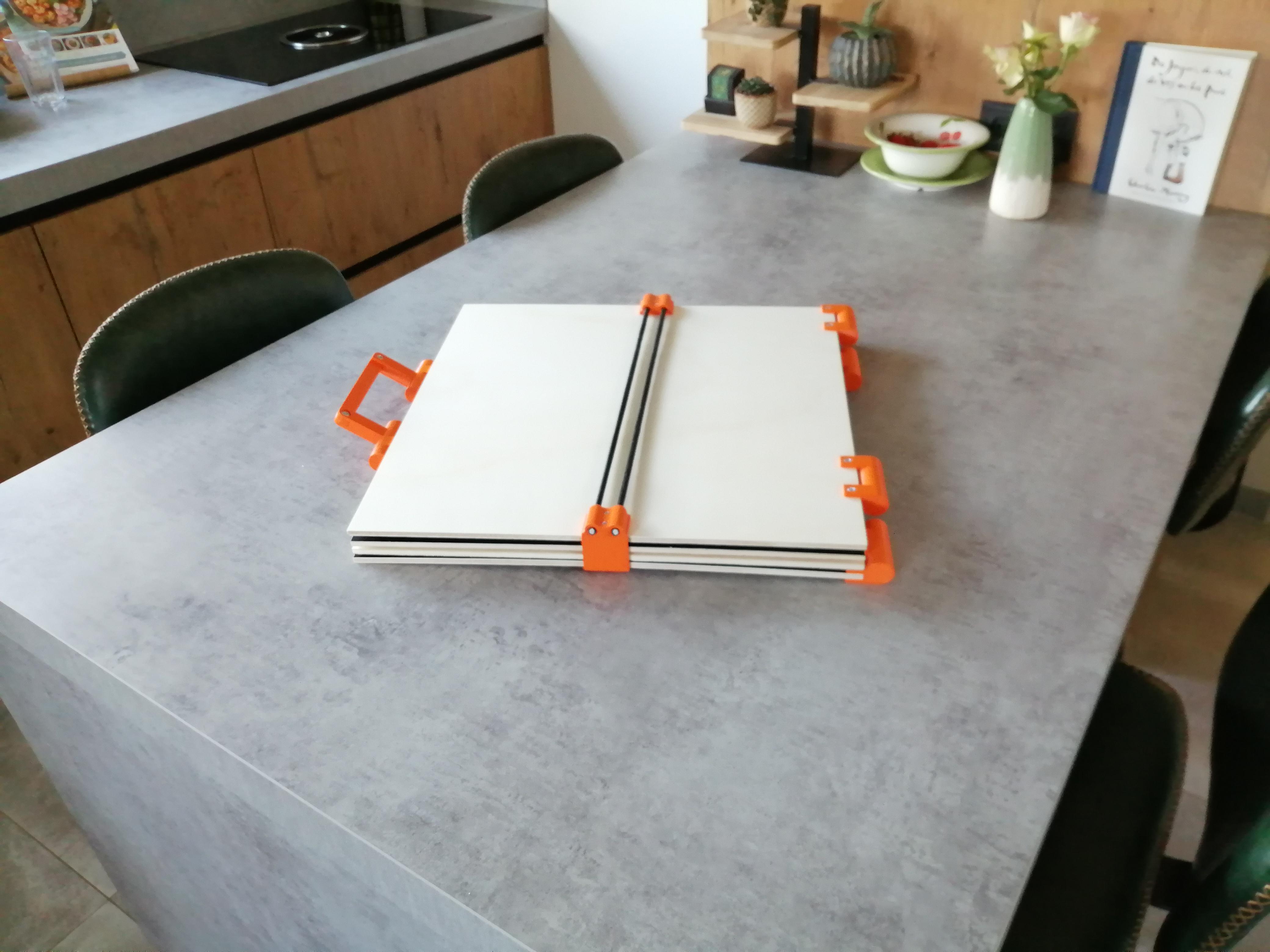

Opvouwbaar Krijtbord / Foldable Blackboard / Chalkboard

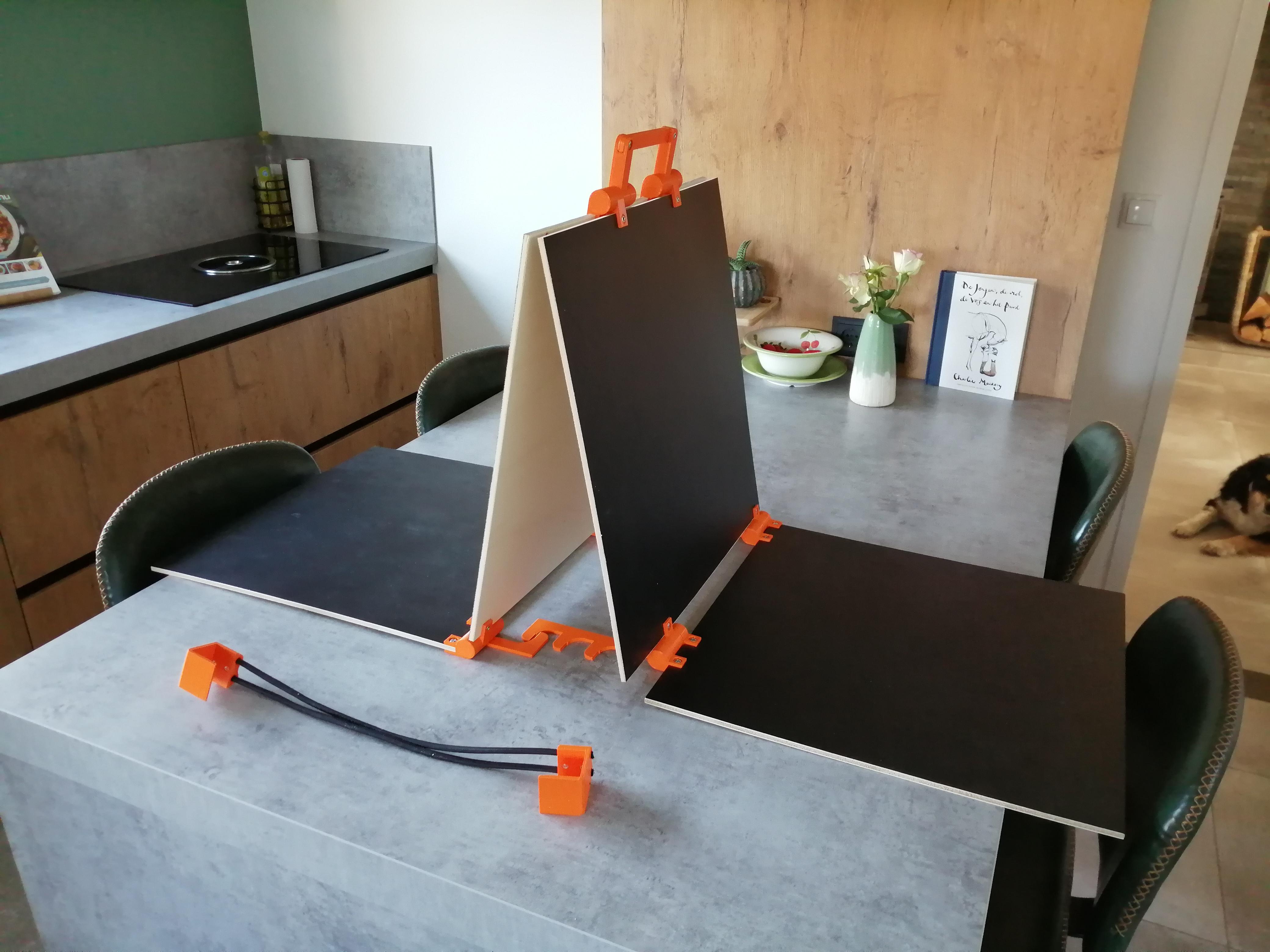

Opvouwbaar krijtbord dat in diverse standen gezet kan worden en waar vanaf twee kanten tegelijk op getekend kan worden met school krijt.

Foldable chalkboard that can be put in various positions and that can be drawn on from two sides simultaneously with school chalk.

spel ideeën;

- zeeslag

game ideas;
- naval battle

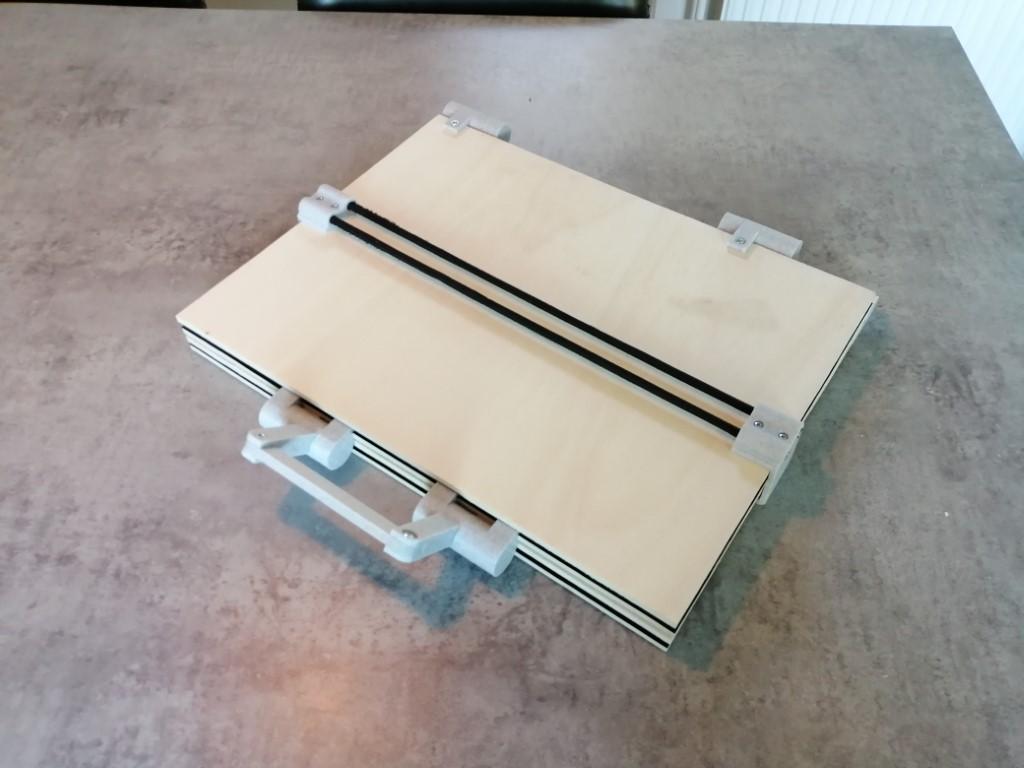

Groot formaat is 45x45 cm en kleine formaat is 30x40 cm.

Large size is 45x45 cm and small size is 30x40 cm.

1x Zelfklevende tafelfolie 45x200 cm / Self-adhesive table foil 45x200 cm

4x Multiplex populieren 6 mm afmetingen 45x45 cm of andere afmeting naar keuze / Plywood poplar 6 mm dimensions 45x45 cm or other dimensions of your choice

20x Metaalschroef laagbolkop en moer M4x10 mm / Metal screw button head and nut M4x10 mm

4x Metaalschroef cilinderkop en moer M3x8 mm of M2.5 x 8 mm / Metal screw cylinder head and nut M3x8 mm or M2.5 x 8 mm

2x Elastiek diam 6 mm lengte breedte van het bord / Elastic band diam 6 mm length width of the board

6x part A, B en C Scharnieren / Hinges

1x part D Greep / handle

2x part E Greep / handle

4x part F Pin / Pivot

2x part G en H uithouder / bracket

2x part I en J Opslag klem / storage clamp

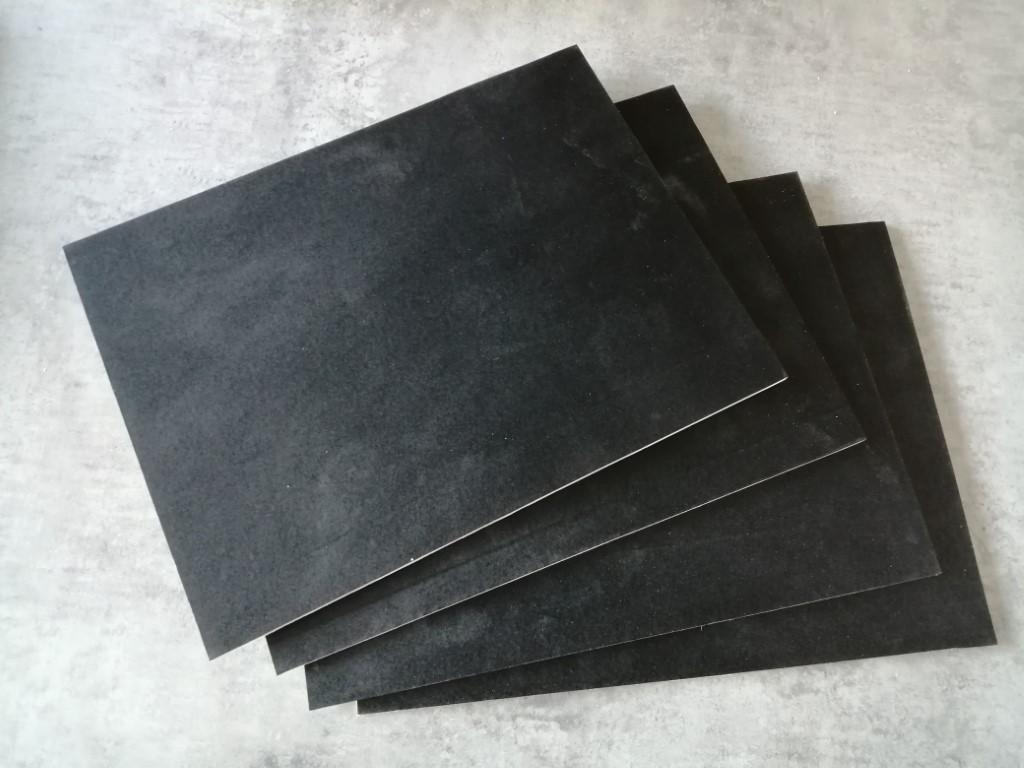

Eerste stap is 4 planken van gelijke afmetingen laten zagen.

Deze planken aan 1 kant met tafelfolie bekleden.

The first step is to cut 4 boards of equal dimensions.
Cover these planks on one side with table foil.

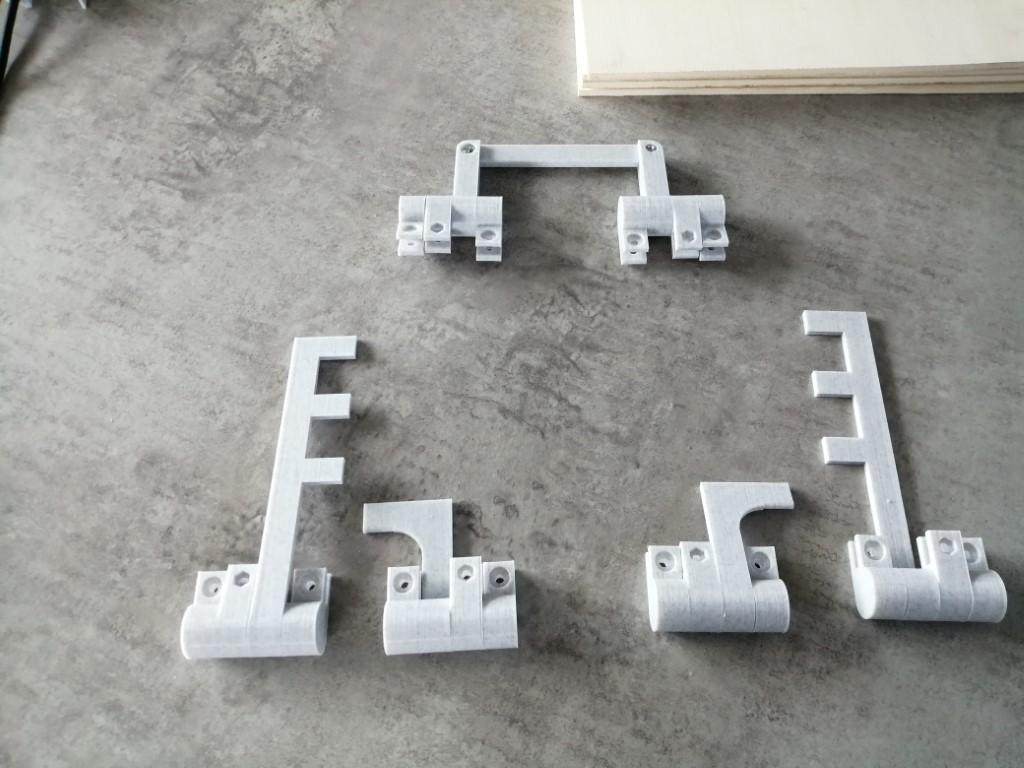

Part A t/m J afdrukken met een 3D printer.

Ik gebruikte PLA met instelling 0,2 mm laag hoogte en 20% opvulling.

Scharnieren en handvat samenstellen

Print parts A to J with a 3D printer.
I used PLA with 0.2 mm layer height setting and 20% padding.

Assemble hinges and handle

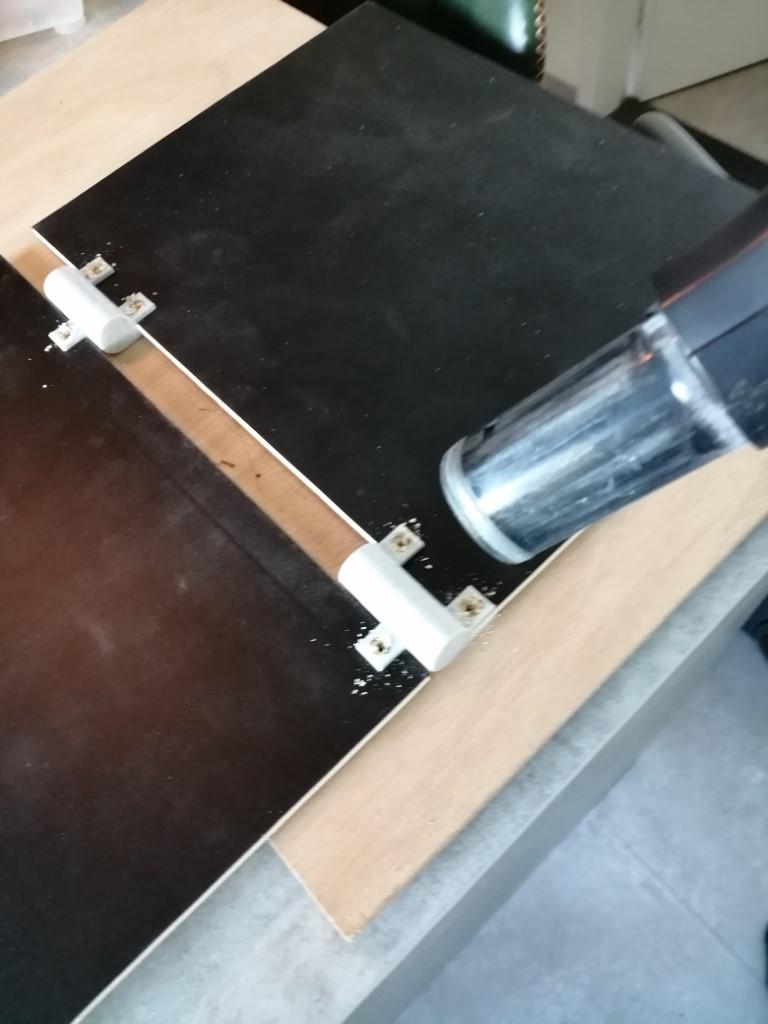

Scharnierkant plaatsen, uitlijnen en vervolgens gaten boren 4 mm en vastschroeven.

Place the hinge side, align and then drill 4 mm holes and screw tight.

Handvat plaatsen, gaten boren en vast schroeven.

Place handle, drill holes and screw tight

Opbergklem samenstellen en klaar.

Assemble the storage clamp and finished.
